РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GSR 645 TE Professional BOSCH

Български Страница 99

се изделия и в приложении.

Указания за сигурност

Общи указания за безопасност за

Прочетете всички предупрежде-

ния, указания, запознайте се с

фигурите и техническите харак-

теристики, приложени към електроинструмента. Про-

пуски при спазването на указанията по-долу могат да пре-

дизвикат токов удар и/или тежки травми.

Съхранявайте тези указания на сигурно място.

Използваният по-долу термин "електроинструмент" се от-

нася до захранвани от електрическата мрежа електроин-

струменти (със захранващ кабел) и до захранвани от аку- Bosch Power Tools 1 609 92A 4NG | (11.04.2019)100 | Български

мулаторна батерия електроинструменти (беззахранващ

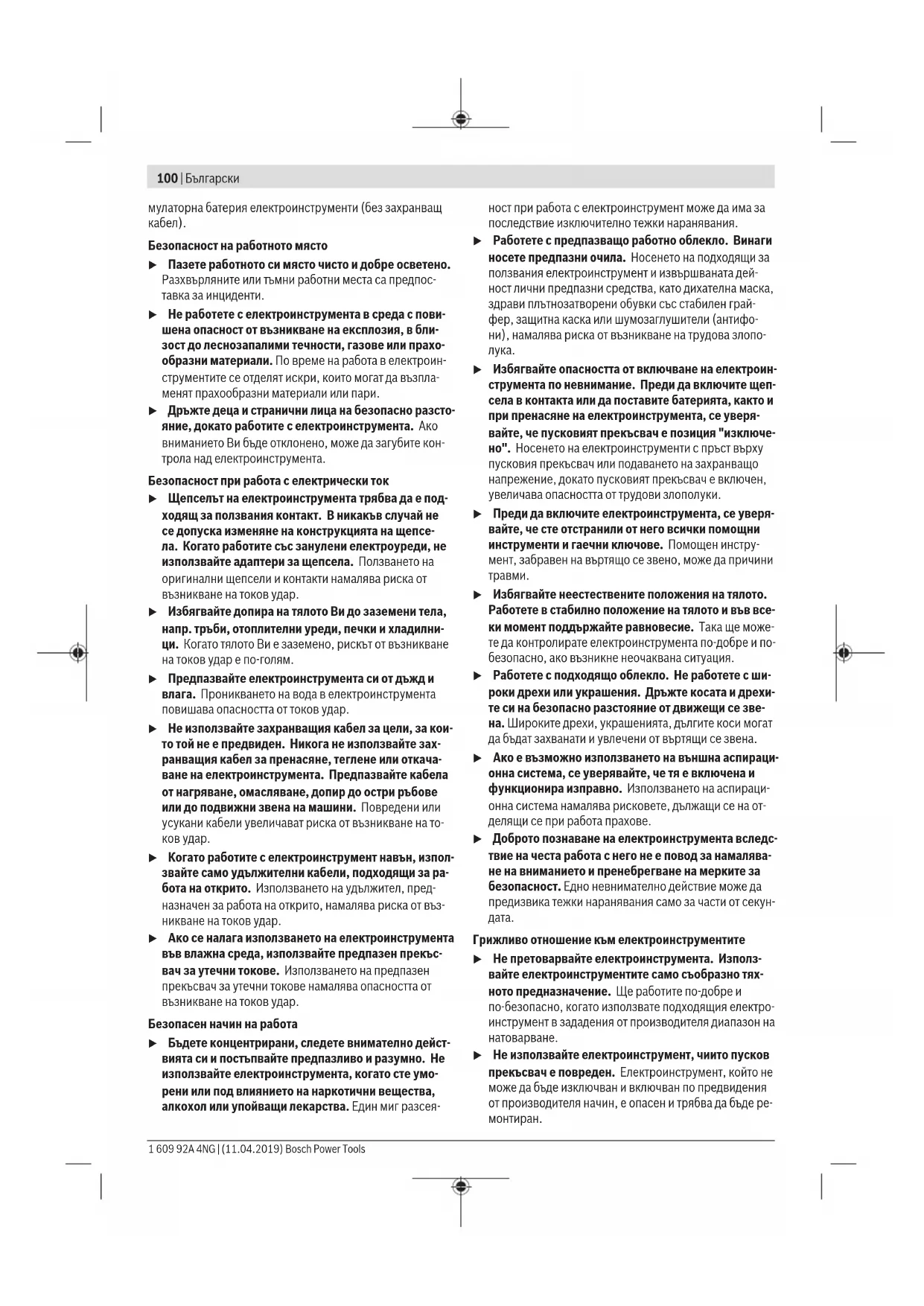

Безопасност на работното място

u Пазете работното си място чисто и добре осветено.

Разхвърляните или тъмни работни места са предпос-

u Не работете с електроинструмента в среда с пови-

шена опасност от възникване на експлозия, в бли-

зост до леснозапалими течности, газове или прахо-

образни материали. По време на работа в електроин-

струментите се отделят искри, които могат да възпла-

менят прахообразни материали или пари.

u Дръжте деца и странични лица на безопасно разсто-

яние, докато работите с електроинструмента. Ако

вниманието Ви бъде отклонено, може да загубите кон-

трола над електроинструмента.

Безопасност при работа с електрически ток

u Щепселът на електроинструмента трябва да е под-

ходящ за ползвания контакт. В никакъв случай не

се допуска изменяне на конструкцията на щепсе-

ла. Когато работите със занулени електроуреди, не

използвайте адаптери за щепсела. Ползването на

оригинални щепсели и контакти намалява риска от

възникване на токов удар.

u Избягвайте допира на тялото Ви до заземени тела,

напр. тръби, отоплителни уреди, печки и хладилни-

ци. Когато тялото Ви е заземено, рискът от възникване

на токов удар е по‑голям.

u Предпазвайте електроинструмента си от дъжд и

влага. Проникването на вода в електроинструмента

повишава опасността от токов удар.

u Не използвайте захранващия кабел за цели, за кои-

то той не е предвиден. Никога не използвайте зах-

ранващия кабел за пренасяне, теглене или откача-

ване на електроинструмента. Предпазвайте кабела

от нагряване, омасляване, допир до остри ръбове

или до подвижни звена на машини. Повредени или

усукани кабели увеличават риска от възникване на то-

u Когато работите с електроинструмент навън, изпол-

звайте само удължителни кабели, подходящи за ра-

бота на открито. Използването на удължител, пред-

назначен за работа на открито, намалява риска от въз-

никване на токов удар.

u Ако се налага използването на електроинструмента

във влажна среда, използвайте предпазен прекъс-

вач за утечни токове. Използването на предпазен

прекъсвач за утечни токове намалява опасността от

възникване на токов удар.

Безопасен начин на работа

u Бъдете концентрирани, следете внимателно дейст-

вията си и постъпвайте предпазливо и разумно. Не

използвайте електроинструмента, когато сте умо-

рени или под влиянието на наркотични вещества,

алкохол или упойващи лекарства. Един миг разсея-

ност при работа с електроинструмент може да има за

последствие изключително тежки наранявания.

u Работете с предпазващо работно облекло. Винаги

носете предпазни очила. Носенето на подходящи за

ползвания електроинструмент и извършваната дей-

ност лични предпазни средства, като дихателна маска,

здрави плътнозатворени обувки със стабилен грай-

фер, защитна каска или шумозаглушители (антифо-

ни), намалява риска от възникване на трудова злопо-

u Избягвайте опасността от включване на електроин-

струмента по невнимание. Преди да включите щеп-

села в контакта или да поставите батерията, както и

при пренасяне на електроинструмента, се уверя-

вайте, че пусковият прекъсвач е позиция "изключе-

но". Носенето на електроинструменти с пръст върху

пусковия прекъсвач или подаването на захранващо

напрежение, докато пусковият прекъсвач е включен,

увеличава опасността от трудови злополуки.

u Преди да включите електроинструмента, се уверя-

вайте, че сте отстранили от него всички помощни

инструменти и гаечни ключове. Помощен инстру-

мент, забравен на въртящо се звено, може да причини

u Избягвайте неестествените положения на тялото.

Работете в стабилно положение на тялото и във все-

ки момент поддържайте равновесие. Така ще може-

те да контролирате електроинструмента по-добре и по-

безопасно, ако възникне неочаквана ситуация.

u Работете с подходящо облекло. Не работете с ши-

роки дрехи или украшения. Дръжте косата и дрехи-

те си на безопасно разстояние от движещи се зве-

на. Широките дрехи, украшенията, дългите коси могат

да бъдат захванати и увлечени от въртящи се звена.

u Ако е възможно използването на външна аспираци-

онна система, се уверявайте, че тя е включена и

функционира изправно. Използването на аспираци-

онна система намалява рисковете, дължащи се на от-

делящи се при работа прахове.

u Доброто познаване на електроинструмента вследс-

твие на честа работа с него не е повод за намалява-

не на вниманието и пренебрегване на мерките за

безопасност. Едно невнимателно действие може да

предизвика тежки наранявания само за части от секун-

Грижливо отношение към електроинструментите

u Не претоварвайте електроинструмента. Използ-

вайте електроинструментите само съобразно тях-

ното предназначение. Ще работите по‑добре и

по‑безопасно, когато използвате подходящия електро-

инструмент в зададения от производителя диапазон на

u Не използвайте електроинструмент, чиито пусков

прекъсвач е повреден. Електроинструмент, който не

може да бъде изключван и включван по предвидения

от производителя начин, е опасен и трябва да бъде ре-

1 609 92A 4NG | (11.04.2019) Bosch Power ToolsБългарски | 101 u Преди да извършвате каквито и да е дейности по електроинструмента, напр. настройване, смяна на

работен инструмент, както и когато го прибирате,

изключвайте щепсела от контакта, респ. изваждай-

те батерията, ако е възможно. Тази мярка премахва

опасността от задействане на електроинструмента по

невнимание. u Съхранявайте електроинструментите на места, къ- дето не могат да бъдат достигнати от деца. Не до-

пускайте те да бъдат използвани от лица, които не

са запознати с начина на работа с тях и не са проче-

ли тези инструкции. Когато са в ръцете на неопитни

потребители, електроинструментите могат да бъдат из-

ключително опасни. u Поддържайте добре електроинструментите си и ак- сесоарите им. Проверявайте дали подвижните зве-

на функционират безукорно, дали не заклинват, да-

ли има счупени или повредени детайли, които нару-

шават или изменят функциите на електроинстру-

мента. Преди да използвате електроинструмента,

се погрижете повредените детайли да бъдат ремон-

тирани. Много от трудовите злополуки се дължат на

недобре поддържани електроинструменти и уреди. u Поддържайте режещите инструменти винаги добре заточени и чисти. Добре поддържаните режещи инст-

рументи с остри ръбове оказват по‑малко съпротивле-

ние и се водят по‑леко. u Използвайте електроинструментите, допълнител- ните приспособления, работните инструменти и т.

н., съобразно инструкциите на производителя. При

това се съобразявайте и с конкретните работни ус-

ловия и операции, които трябва да изпълните. Из-

ползването на електроинструменти за различни от

предвидените от производителя приложения повиша-

ва опасността от възникване на трудови злополуки. u Поддържайте дръжките и ръкохватките сухи, чисти и неомаслени. Хлъзгавите дръжки и ръкохватки не

позволяват безопасната работа и доброто контролира-

не на електроинструмента при възникване на неочак-

Поддържане u Допускайте ремонтът на електроинструментите Ви да се извършва само от квалифицирани специалис-

ти и само с използването на оригинални резервни

части. По този начин се гарантира съхраняване на бе-

зопасността на електроинструмента.

Указания за безопасна работа с винтоверти u Когато изпълнявате операция, при която съществу- ва опасност фиксаторът да засегне скрити под по-

върхността проводници под напрежение или зах-

ранващия кабел, допирайте електроинструмента

само до изолираните повърхности на ръкохватките.

При контакт на фиксатора с проводник под напреже-

ние е възможно напрежението да се предаде по метал-

ните детайли на електроинструмента и това да предиз-

вика токов удар. u Използвайте подходящи прибори, за да откриете евентуално скрити под повърхността тръбопрово-

ди, или се обърнете към съответното местно снаб-

дително дружество. Влизането в съприкосновение с

проводници под напрежение може да предизвика по-

жар и токов удар. Увреждането на газопровод може да

доведе до експлозия. Повреждането на водопровод

има за последствие големи материални щети и може

да предизвика токов удар. u Дръжте електроинструмента здраво. При завиване и развиване на винтове могат рязко да възникнат сил-

ни реакционни моменти. u Осигурявайте обработвания детайл. Детайл, захва- нат с подходящи приспособления или скоби, е засто-

порен поздраво и сигурно, отколкото, ако го държите

с ръка. u Преди да оставите електроинструмента, изчаквай- те въртенето да спре напълно. Впротивен случай из-

ползваният работен инструмент може да допре друг

предмет и да предизвика неконтролирано премества-

не на електроинструмента.

Описание на продукта и дейността

Прочетете внимателно всички указания и

инструкции за безопасност. Пропуски при

спазването на инструкциите за безопасност

и указанията за работа могат да имат за пос-

ледствие токов удар, пожар и/или тежки

Моля, имайте предвид изображенията в предната част на

ръководството за работа.

Предназначение на електроинструмента

Електроинструментът е предназначен за завиване и раз-

Номерирането на елементите на електроинструмента се

отнася до изображенията на страниците с фигурите.

Втулка за настройка за ограничител на дълбочина

Дълбочинен ограничител

Скоба за окачване на колан

Застопоряващ бутон за пусковия прекъсвач

Превключвател за посоката на въртене

Ръкохватка (изолирани повърхности)

Универсален държач на битове

Изобразените на фигурите и описаните допълнителни

приспособления не са включени в стандартната окомп-

лектовка на уреда. Изчерпателен списък на допълнител-

ните приспособления можете да намерите съответно в

каталога ни за допълнителни приспособления.

Bosch Power Tools 1 609 92A 4NG | (11.04.2019)102 | Български

Винтовърт GSR 6-25 TE GSR 6-25 TE GSR 6-45 TE

Номинална консумирана мощност W 701 701 701

макс. полезна мощност W 327 327 327

Скорост на въртене на празен ход min

0–2 500 0–3 000 0–4 500

Номинална скорост на въртене min

0–1 700 0–1 700 0–3 000

Гнездо ¼" вътрешен шестос-

макс. Ø на винтовете mm 6 6 6

Винтовърт GSR 6-45 TE GSR 6-60 TE GSR 6-60 TE

Номинална консумирана мощност W 701 701 701

макс. полезна мощност W 327 327 327

Скорост на въртене на празен ход min

0–5 000 0–6 000 0–6 500

Номинална скорост на въртене min

0–3 000 0–4 500 0–4 500

Гнездо ¼" вътрешен шестос-

макс. Ø на винтовете mm 6 6 6

Данните важат за номинално напрежение [U] от 230 V. При отклоняващи се напрежение и при специфични за отделни изпълнения тези

данни могат да варират.

Информация за излъчван шум и вибрации

GSR 6-25 TE GSR 6-45 TE GSR 6-60 TE

Стойностите на емисии на шум са установени съгласно EN 62841-2-2.

Равнището А на генерирания от електроинструмента шум обикновено е

Пълната стойност на вибрациите a

(векторната сума по трите направления) и неопределността K са определени съг-

Посочените в това ръководство за експлоатация ниво на

вибрациите и стойност на емисия на шум са измерени

съгласно процедура, определена и може да служи за

сравняване с други електроинструменти. Те са подходя-

щи също така за предварителна оценка на емисиите на

1 609 92A 4NG | (11.04.2019) Bosch Power ToolsБългарски | 103

Посочените ниво на вибрациите и стойност на емисии на

шум са представителни за основните приложения на

електроинструмента. Ако обаче електроинструментът бъ-

де използван за други дейности, с различни работни инс-

трументи или без необходимото техническо обслужване,

нивото на вибрациите и стойността на емисии на шум мо-

же да се различават. Това би могло значително да увели-

чи вибрациите и шума през периода на ползване на елек-

За по-точното оценяване на вибрациите и шума трябва да

се отчитат и периодите, в които електроинструментът е

изключен или работи на празен ход. Това би могло значи-

телно да намали емисиите на вибрации и шум през пери-

ода на ползване на електроинструмента.

Предписвайте допълнителни мерки за предпазване на

работещия с електроинструмента от въздействието на

вибрациите, например: техническо обслужване на елект-

роинструмента и работните инструменти, поддържане на

ръцете топли, целесъобразна организация на работните

u Преди извършване на каквито и да е дейности по

електроинструмента изключвайте щепсела от зах-

Смяна на инструмент (вж. фиг. A)

Издърпайте дълбочинния ограничител (4) напред. Изва-

дете бита за винтоверт (1). При необходимост може да

бъде извадено и заменено също и универсалното гнездо

След замяната на работния инструмент поставете отново

дълбочинния ограничител .

Работа с електроинструмента

Пускане в експлоатация

u Съобразявайте се с напрежението в захранващата

мрежа! Напрежението на захранващата мрежа

трябва да съответства на данните, изписани на та-

белката на електроинструмента. Уреди, обозначе-

ни с 230V, могат да бъдат захранвани и с напреже-

Избор на посоката на въртене

С помощта на превключвателя (8) можете да сменяте по-

соката на въртене на електроинструмента. Това обаче не

е възможно при натиснат пусков прекъсвач (7).

– Въртене надясно: За завиване на винтове натиснете

превключвателя за посоката на въртене (8) до упор

– Въртене наляво: За развиване на винтове натиснете

превключвателя за посоката на въртене (8) до упор

Включване и изключване

За включване на електроинструмента натиснете и зад-

ръжте пусковия прекъсвач (7).

За застопоряване на натиснатия пусков прекъсвач (7)

натиснете бутона (6).

За изключване на електроинструмента отпуснете пуско-

вия прекъсвач (7), съответно ако е застопорен с бутона

(6), първо натиснете краткотрайно и след това отпуснете

пусковия прекъсвач (7).

Регулиране на скоростта на въртене

Можете безстепенно да регулирате скоростта на въртене

на електроинструмента по време на работа в зависимост

от силата на натиска върху пусковия прекъсвач (7).

По-лек натиск върху пусковия прекъсвач (7) води до по-

ниска скорост на въртене. С увеличаване на натиска на-

раства и скоростта на въртене.

Настройване на дълбочината на завинтване (вж. фиг.

С регулиращата втулка (3) дълбочината на завиване на

главата в детайла може да бъде регулирана на 8 степени

за един оборот. Всяка степен съответства на промяна на

дълбочината на завиване 0,25mm.

Завъртане на регулиращата втулка (3) по посока на ча-

совниковата стрелка увеличава дълбочината на врязва-

не, завъртане в противоположна посока съответно нама-

лява дълбочината на врязване.

Най-добре е да определите необходимата степен на зави-

ване чрез изпробване.

u Преди извършване на каквито и да е дейности по

електроинструмента изключвайте щепсела от зах-

u Поставяйте електроинструмента на главата на вин-

та/гайката само когато е изключен. Въртящият се

работен инструмент може да се изметне.

Поставете винт на бита за винтоверт (1). Винтът се задър-

жа благодарение на магнита в гнездото (10). Притиснете

върха на винта силно към детайла, в който ще го навива-

те, докато дълбочинният ограничител (4) допре до повър-

Включете електроинструмента. Винтът се навива в детай-

ла до достигане на предварително установената дълбочи-

на. Задвижването на вала се прекъсва от съединителя и

той престава да се върти. Проверете дълбочината на за-

виване на винта и при необходимост я коригирайте.

За развиване на винтове поставете превключвателя за

посоката на въртене (8) в позиция въртене наляво и из-

дърпайте дълбочинния ограничител (4) напред, без да за-

въртате регулиращата втулка.

Можете да работите и с поставен дълбочинен ограничи-

тел (4), ако промените дълбочината на завиване по под-

Скоба за окачване на колан

Bosch Power Tools 1 609 92A 4NG | (11.04.2019)104 | Македонски

С помощта на скобата (5) можете да окачите електроинс-

трумента напр. на колана си. Така и двете Ви ръце ще са

свободни, а електроинструментът ще е винаги лесно дос-

Поддържане и почистване u Преди извършване на каквито и да е дейности по електроинструмента изключвайте щепсела от зах-

ранващата мрежа. u За да работите качествено и безопасно, поддър- жайте електроинструмента и вентилационните му

Когато е необходима замяна на захранващия кабел, тя

трябва да се извърши в оторизиран сервиз за електроин-

струменти на Bosch, за да се запази нивото на безопас-

ност на Bosch електроинструмента.

Клиентска служба и консултация относно

Сервизът ще отговори на въпросите Ви относно ремонти

и поддръжка на закупения от Вас продукт, както и относ-

но резервни части. Покомпонентни чертежи и информа-

ция за резервните части ще откриете и на: www.bosch-

Екипът по консултация относно употребата на Bosch ще

Ви помогне с удоволствие при въпроси за нашите про-

дукти и техните аксесоари.

Моля, при въпроси и при поръчване на резервни части

винаги посочвайте 10-цифрения каталожен номер, изпи-

сан на табелката на уреда.

Тел.: +359(0)700 13 667 (Български)

С оглед опазване на околната среда електроинструмен-

тът, допълнителните приспособления и опаковката тряб-

ва да бъдат подложени на подходяща преработка за пов-

торното използване на съдържащите се в тях суровини.

Не изхвърляйте електроинструменти при би-

Само за страни отЕС:

Съгласно европейска директива 2012/19/EС и хармони-

зирането на националното законодателство с нея елект-

ронни и електрически уреди, които не могат да се използ-

ват, трябва да бъдат събирани отделно и да бъдат преда-

вани за оползотворяване на съдържащите се в тях суро-

да предизвика да изгубите контрола.

продавница за Bosch-електрични алати, за да избегнете

ЕС декларация за съответствие

С пълна отговорност ние декларираме, че посочените продукти

отговарят на всички валидни изисквания на директивите и разпоредбите

по-долу и съответства на следните стандарти.

Техническа документация при: *
