INSTRUKCJA OBSŁUGI GSR 645 TE Professional BOSCH

pl Instrukcja oryginalna

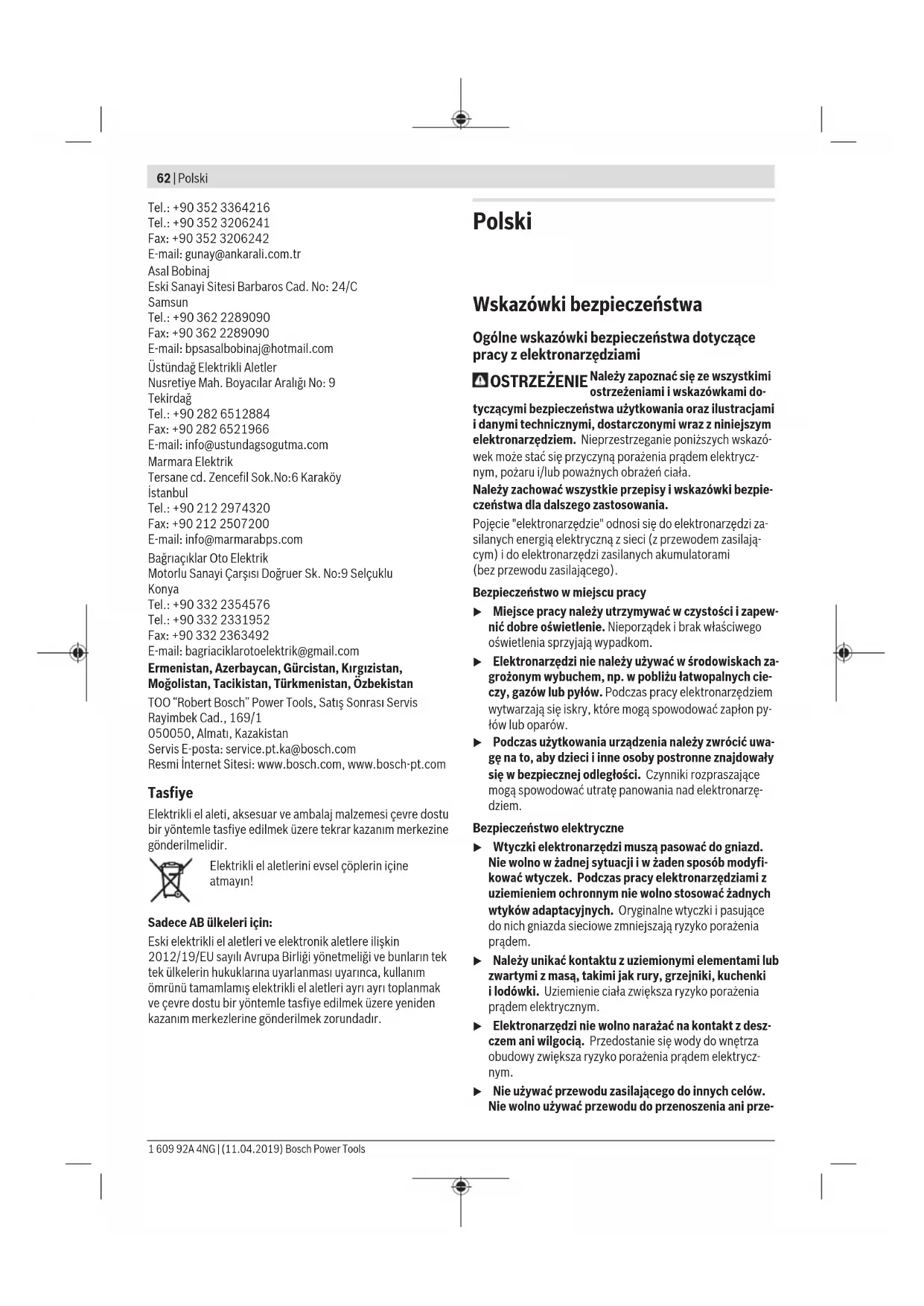

Wskazówki bezpieczeństwa

Ogólne wskazówki bezpieczeństwa dotyczące

pracy z elektronarzędziami

OSTRZEŻENIE Należy zapoznać się ze wszystkimi

ostrzeżeniami i wskazówkami do-

tyczącymi bezpieczeństwa użytkowania oraz ilustracjami

i danymi technicznymi, dostarczonymi wraz z niniejszym

elektronarzędziem. Nieprzestrzeganie poniższych wskazó-

wek może stać się przyczyną porażenia prądem elektrycz-

nym, pożaru i/lub poważnych obrażeń ciała.

Należy zachować wszystkie przepisy i wskazówki bezpie-

czeństwa dla dalszego zastosowania.

Pojęcie "elektronarzędzie" odnosi się do elektronarzędzi za-

silanych energią elektryczną z sieci (z przewodem zasilają-

cym) i do elektronarzędzi zasilanych akumulatorami

(bezprzewodu zasilającego).

Bezpieczeństwo w miejscu pracy u Miejsce pracy należy utrzymywać w czystości i zapew- nić dobre oświetlenie. Nieporządek i brak właściwego

oświetlenia sprzyjają wypadkom. u Elektronarzędzi nie należy używać w środowiskach za- grożonym wybuchem, np. w pobliżu łatwopalnych cie-

czy, gazów lub pyłów. Podczas pracy elektronarzędziem

wytwarzają się iskry, które mogą spowodować zapłon py-

łów lub oparów. u Podczas użytkowania urządzenia należy zwrócić uwa- gę na to, aby dzieci i inne osoby postronne znajdowały

się w bezpiecznej odległości. Czynniki rozpraszające

mogą spowodować utratę panowania nad elektronarzę-

Bezpieczeństwo elektryczne u Wtyczki elektronarzędzi muszą pasować do gniazd. Nie wolno w żadnej sytuacji i w żaden sposób modyfi-

kować wtyczek. Podczas pracy elektronarzędziami z

uziemieniem ochronnym nie wolno stosować żadnych

wtyków adaptacyjnych. Oryginalne wtyczki i pasujące

do nich gniazda sieciowe zmniejszają ryzyko porażenia

prądem. u Należy unikać kontaktu z uziemionymi elementami lub zwartymi z masą, takimi jak rury, grzejniki, kuchenki

ilodówki. Uziemienie ciała zwiększa ryzyko porażenia

prądem elektrycznym. u Elektronarzędzi nie wolno narażać na kontakt z desz- czem ani wilgocią. Przedostanie się wody do wnętrza

obudowy zwiększa ryzyko porażenia prądem elektrycz-

nym. u Nie używać przewodu zasilającego do innych celów. Nie wolno używać przewodu do przenoszenia ani prze- 1 609 92A 4NG | (11.04.2019) Bosch Power ToolsPolski | 63

suwania elektronarzędzia; nie wolno też wyjmować

wtyczki z gniazda, pociągając za przewód. Przewód

należy chronić przed wysokimi temperaturami, należy

go trzymać zdala od oleju, ostrych krawędzi i rucho-

mych części urządzenia. Uszkodzone lub splątane prze-

wody zwiększają ryzyko porażenia prądem elektrycznym.

u Używając elektronarzędzia na świeżym powietrzu, na-

leży upewnić się, że przedłużacz jest przeznaczony do

pracy na zewnątrz. Użycie przedłużacza przeznaczone-

go do pracy na zewnątrz zmniejsza ryzyko porażenia prą-

u Jeżeli nie ma innej możliwości, niż użycie elektrona-

rzędzia w wilgotnym otoczeniu, należy podłączyć je do

źródła zasilania wyposażonego w wyłącznik ochronny

różnicowoprądowy. Zastosowanie wyłącznika ochron-

nego różnicowoprądowego zmniejsza ryzyko porażenia

prądem elektrycznym.

u Podczas pracy z elektronarzędziem należy zachować

czujność, każdą czynność wykonywać ostrożnie i z

rozwagą. Nie przystępować do pracy elektronarzę-

dziem w stanie zmęczenia lub będąc pod wpływem

narkotyków, alkoholu lub leków. Chwila nieuwagi pod-

czas pracy może grozić bardzo poważnymi obrażeniami

u Stosować środki ochrony osobistej. Należy zawsze

nosić okulary ochronne. Środki ochrony osobistej, np.

maska przeciwpyłowa, antypoślizgowe obuwie, kask

ochronny czy ochraniacze na uszy, w określonych warun-

kach pracy obniżają ryzyko obrażeń ciała.

u Należy unikać niezamierzonego uruchomienia narzę-

dzia. Przed podłączeniem elektronarzędzia do źródła

zasilania i/lub podłączeniem akumulatora, podniesie-

niem albo transportem urządzenia, należy upewnić

się, że włącznik elektronarzędzia znajduje się w pozy-

cji wyłączonej. Przenoszenie elektronarzędzia z palcem

opartym na włączniku/wyłączniku lub włożenie do gniaz-

da sieciowego wtyczki włączonego narzędzia, może stać

się przyczyną wypadków.

u Przed włączeniem elektronarzędzia należy usunąć

wszystkie narzędzia nastawcze i klucze maszynowe.

Narzędzia lub klucze, pozostawione wruchomych czę-

ściach urządzenia, mogą spowodować obrażenia ciała.

u Należy unikać nienaturalnych pozycji przy pracy. Na-

leży dbać o stabilną pozycję przy pracy i zachowanie

równowagi. Dzięki temu można będzie łatwiej zapano-

wać nad elektronarzędziem w nieprzewidzianych sytu-

u Należy nosić odpowiednią odzież. Nie należy nosić

luźnej odzieży ani biżuterii. Włosy i odzież należy trzy-

mać z dala od ruchomych części. Luźna odzież, biżuteria

lub długie włosy mogą zostać pochwycone przez ruchome

u Jeżeli producent przewidział możliwość podłączenia

odkurzacza lub systemu odsysania pyłu, należy upew-

nić się, że są one podłączone i są prawidłowo stosowa-

ne. Użycie urządzenia odsysającego pył może zmniejszyć

zagrożenie zdrowia pyłami.

u Nie wolno dopuścić, aby rutyna, nabyta w wyniku czę-

stej pracy elektronarzędziem, zastąpiła ścisłe prze-

strzeganie zasad bezpieczeństwa. Brak ostrożności i

rozwagi podczas obsługi elektronarzędzia może w ułamku

spowodować ciężkie obrażenia.

Obsługa i konserwacja elektronarzędzi

u Nie należy przeciążać elektronarzędzia. Należy do-

brać odpowiednie elektronarzędzie do wykonywanej

czynności. Odpowiednio dobrane elektronarzędzie wy-

kona pracę lepiej i bezpieczniej, z prędkością, do jakiej

u Nie należy używać elektronarzędzia z uszkodzonym

włącznikiem/wyłącznikiem. Elektronarzędzie, którym

nie można sterować za pomocą włącznika/wyłącznika,

stwarza zagrożenie i musi zostać naprawione.

u Przed rozpoczęciem jakichkolwiek prac nastawczych,

przed wymianą osprzętu lub przed odłożeniem elek-

tronarzędzia należy wyjąć wtyczkę z gniazda sieciowe-

go i/lub usunąć akumulator. Ten środek ostrożności

ogranicza ryzyko niezamierzonego uruchomienia elektro-

u Nieużywane elektronarzędzia należy przechowywać w

miejscu niedostępnym dla dzieci. Nie należy udostęp-

niać narzędzia osobom, które nie są z nim obeznane

lub nie zapoznały się z niniejszą instrukcją. Elektrona-

rzędzia w rękach nieprzeszkolonego użytkownika są nie-

u Elektronarzędzia i osprzęt należy utrzymywać w nie-

nagannym stanie technicznym. Należy kontrolować,

czy ruchome części urządzenia prawidłowo funkcjonu-

ją i nie są zablokowane, czy nie doszło do uszkodzenia

niektórych części oraz czy nie występują inne okolicz-

ności, które mogą mieć wpływ na prawidłowe działa-

nie elektronarzędzia. Uszkodzone części należy na-

prawić przed użyciem elektronarzędzia. Wiele wypad-

ków spowodowanych jest niewłaściwą konserwacją elek-

u Należy stale dbać o czystość narzędzi skrawających i

regularnie je ostrzyć. Starannie konserwowane, ostre

narzędzia skrawające rzadziej się blokują i są łatwiejsze w

u Elektronarzędzi, osprzętu, narzędzi roboczych itp. na-

leży używać zgodnie z ich instrukcjami oraz uwzględ-

niać warunki i rodzaj wykonywanej pracy. Wykorzysty-

wanie elektronarzędzi do celów niezgodnych z ich prze-

znaczeniem jest niebezpieczne.

u Uchwyty i powierzchnie chwytowe powinny być za-

wsze suche, czyste i niezabrudzone olejem ani sma-

rem. Śliskie uchwyty i powierzchnie chwytowe nie po-

zwalają na bezpieczne trzymanie narzędzia i kontrolę nad

nim w nieoczekiwanych sytuacjach.

u Prace serwisowe przy elektronarzędziu mogą być wy-

konywane wyłącznie przez wykwalifikowany personel

Bosch Power Tools 1 609 92A 4NG | (11.04.2019)64 | Polski

i przy użyciu oryginalnych części zamiennych. W ten

sposób zagwarantowana jest bezpieczna eksploatacja

Wskazówki dotyczące bezpieczeństwa pracy z

wkrętarkami u Podczas wykonywania prac, przy których element mo- cujący mógłby natrafić na ukryte przewody elektrycz-

ne lub na własny przewód zasilający, elektronarzędzie

należy trzymać wyłącznie za izolowane powierzchnie.

Kontakt z przewodem elektrycznym pod napięciem może

spowodować przekazanie napięcia na nieizolowane czę-

ści metalowe elektronarzędzia, grożąc porażeniem prą-

dem elektrycznym. u Należy używać odpowiednich detektorów w celu zlo- kalizowania instalacji lub zwrócić się o pomoc do lo-

kalnego dostawcy usługi. Kontakt z przewodami znajdu-

jącymi się pod napięciem może doprowadzić do powsta-

nia pożaru lub porażenia elektrycznego. Uszkodzenie

przewodu gazowego może doprowadzić do wybuchu.

Wniknięcie do przewodu wodociągowego powoduje szko-

dy rzeczowe lub może spowodować porażenie elektrycz-

ne. u Elektronarzędzie należy mocno trzymać. Podczas do- kręcania i odkręcania wkrętów i śrub mogą okresowo wy-

stąpić wysokie momenty reakcji. u Należy zabezpieczyć obrabiany przedmiot. Zamocowa- nie obrabianego przedmiotu wurządzeniu mocującym lub

imadle jest bezpieczniejsze niż trzymanie go w ręku. u Przed odłożeniem elektronarzędzia należy poczekać, aż znajdzie się ono w bezruchu. Narzędzie robocze mo-

że się zablokować idoprowadzić do utraty kontroli nad

Opis urządzenia i jego zastosowania

Należy przeczytać wszystkie wskazówki do-

tyczące bezpieczeństwa i zalecenia. Nie-

przestrzeganie wskazówek dotyczących bez-

pieczeństwa izaleceń może doprowadzić do

porażenia prądem elektrycznym, pożaru i/lub

poważnych obrażeń ciała.

Proszę zwrócić uwagę na rysunki zamieszczone na początku

Użycie zgodne z przeznaczeniem

Urządzenie jest przeznaczone do wkręcania i wykręcania

Przedstawione graficznie komponenty

Numeracja przedstawionych graficznie komponentów odno-

si się do schematu elektronarzędzia na stronach graficznych.

Tuleja ogranicznika głębokości (przednia część)

Tuleja do regulacji głębokości wkręcania

Ogranicznik głębokości

Przycisk blokady włącznika/wyłącznika

Przełącznik kierunku obrotów

Rękojeść (powierzchnia izolowana)

Uniwersalny uchwyt do końcówek wkręcających

Osprzęt ukazany na rysunkach lub opisany w instrukcji użyt-

kowania nie wchodzi w standardowy zakres dostawy. Kom-

pletny asortyment wyposażenia dodatkowego można zna-

leźć w naszym katalogu osprzętu.

Wkrętarka GSR 6-25 TE GSR 6-25 TE GSR 6-45 TE Numer katalogowy

Moc nominalna W 701 701 701

Maks. moc wyjściowa W 327 327 327

Prędkość obrotowa bez obciążenia min

0–2 500 0–3 000 0–4 500

Nominalna prędkość obrotowa min

0–1 700 0–1 700 0–3 000

Uchwyt narzędziowy wewnętrzny sześciokąt-

wewnętrzny sześciokąt-

wewnętrzny sześciokąt-

Maks. Ø wkrętów mm 6 6 6

/ II / II / II Wkrętarka GSR 6-45 TE GSR 6-60 TE GSR 6-60 TE Numer katalogowy

1 609 92A 4NG | (11.04.2019) Bosch Power ToolsPolski | 65

Wkrętarka GSR 6-45 TE GSR 6-60 TE GSR 6-60 TE Maks. moc wyjściowa W 327 327 327

Prędkość obrotowa bez obciążenia min

0–5 000 0–6 000 0–6 500

Nominalna prędkość obrotowa min

0–3 000 0–4 500 0–4 500

Uchwyt narzędziowy wewnętrzny sześciokąt-

wewnętrzny sześciokąt-

wewnętrzny sześciokąt-

Maks. Ø wkrętów mm 6 6 6

/ II / II / II Dane obowiązują dla napięcia znamionowego [U] 230V. Przy napięciach odbiegających od powyższego i w przypadku specjalnych wersji pro-

duktu sprzedawanych w niektórych krajach dane te mogą się różnić.

Informacje o emisji hałasu i drgań

GSR 6-25 TE GSR 6-45 TE GSR 6-60 TE Wartości pomiarowe emisji hałasu zostały określone zgodnie z EN 62841-2-2.

Określony wg skali Atypowy poziom hałasu emitowanego przez elektronarzędzie wynosi

poziom ciśnienia akustycznego

poziom mocy akustycznej

Niepewność pomiaru K Stosować środki ochrony słuchu!

Wartości łączne drgań a

(suma wektorowa z trzech kierunków) i niepewność pomiaru K oznaczone zgodnie z EN 62841-2-2:

Podany w niniejszej instrukcji poziom drgań i poziom emisji

hałasu zostały zmierzone zgodnie ze znormalizowaną proce-

durą pomiarową i mogą zostać użyte do porównywania elek-

tronarzędzi. Można ich także użyć do wstępnej oceny pozio-

mu drgań i poziomu emisji hałasu.

Podany poziom drgań i poziom emisji hałasu jest reprezenta-

tywny dla podstawowych zastosowań elektronarzędzia. Je-

żeli elektronarzędzie użyte zostanie do innych zastosowań

lub z innymi narzędziami roboczymi, a także jeśli nie będzie

właściwie konserwowane, poziom drgań i poziom emisji ha-

łasu mogą różnić się od podanych wartości. Podane powyżej

przyczyny mogą spowodować podwyższenie poziomu drgań

i poziomu emisji hałasu w czasie pracy.

Aby dokładnie ocenić poziom drgań i poziom emisji hałasu,

należy wziąć pod uwagę także okresy, gdy urządzenie jest

wyłączone lub gdy jest ono wprawdzie włączone, ale nie jest

używane do pracy. Podane powyżej przyczyny mogą spowo-

dować obniżenie poziomu drgań i poziomu emisji hałasu w

Należy wprowadzić dodatkowe środki bezpieczeństwa, ma-

jące na celu ochronę osoby obsługującej przed skutkami eks-

pozycji na drgania, np.: konserwacja elektronarzędzia i na-

rzędzi roboczych, zapewnienie odpowiedniej temperatury,

aby nie dopuścić do wyziębienia rąk, właściwa organizacja

czynności wykonywanych podczas pracy.

Montaż u Przed przystąpieniem do jakichkolwiek prac przy elektronarzędziu należy wyjąć wtyczkę z gniazda.

Wymiana narzędzi roboczych (zob. rys. A)

Zdjąć ogranicznik głębokości (4), zsuwając go do przodu.

Wyjąć końcówkę wkręcającą (1). W razie potrzeby można

także wyjąć i wymienić uniwersalny uchwyt do końcówek

Po wymianie narzędzia roboczego ponownie założyć ogra-

nicznik głębokości .

Uruchamianie u Należy zwrócić uwagę na napięcie sieciowe! Napięcie źródła prądu musi zgadzać się z danymi na tabliczce

znamionowej elektronarzędzia. Elektronarzędzia

przeznaczone do pracy pod napięciem 230V można

przyłączać również do sieci 220V.

Bosch Power Tools 1 609 92A 4NG | (11.04.2019)66 | Polski

Ustawianie kierunku obrotów

Za pomocą przełącznika obrotów (8) można zmienić kieru-

nek obrotów elektronarzędzia. Przy naciśniętym włączniku/

wyłączniku (7) jest to jednak niemożliwe.

– Obroty w prawo: Aby wkręcić wkręt/śrubę, należy prze-

sunąć przełącznik kierunku obrotów (8) w lewo aż do

– Obroty w lewo: Aby poluzować lub wykręcić wkręt/śru-

bę, należy przesunąć przełącznik kierunku obrotów (8) w

Włączanie/wyłączanie

Aby włączyć elektronarzędzia, należy nacisnąć włącznik/wy-

łącznik (7) i przytrzymać w tej pozycji.

Aby zablokować naciśnięty włącznik/wyłącznik (7), należy

nacisnąć przycisk blokady (6).

Aby wyłączyć elektronarzędzie, należy zwolnić włącznik/wy-

łącznik (7) lub jeśli użyto przycisku blokady (6), nacisnąć

krótko włącznik/wyłącznik (7), a następnie go zwolnić.

Ustawianie prędkości obrotowej

Prędkość obrotowa włączonego elektronarzędzia może być

regulowana bezstopniowo, w zależności od siły nacisku na

włącznik/wyłącznik (7).

Lekki nacisk na włącznik/wyłącznik (7) oznacza niską pręd-

kość obrotową. Wraz ze zwiększającą się siłą nacisku pręd-

kość obrotowa rośnie.

Ustawianie głębokości wkręcania (zob. rys. B)

Za pomocą tulei (3) można ustalić głębokość zanurzenia łba

wkrętu/śruby w materiale w 8 stopniach na każdy obrót.

Każdy stopień odpowiada zmianie głębokości wkręcania o

Obracanie tulei (3) w kierunku zgodnym z ruchem wskazó-

wek zegara zwiększa głębokość wkręcania, obracanie w kie-

runku przeciwnym do ruchu wskazówek zegara zmniejsza

głębokość wkręcania.

Właściwą głębokość wkręcania można ustalić przeprowadza-

jąc wkręcanie próbne.

Wskazówki dotyczące pracy

u Przed przystąpieniem do jakichkolwiek prac przy

elektronarzędziu należy wyjąć wtyczkę z gniazda.

u Nie wolno przykładać włączonego elektronarzędzia do

nakrętki/śruby. Obracające się narzędzia robocze mogą

ześlizgnąć się z nakrętki lub z łba śruby.

Przyłożyć wkręt/śrubę do końcówki wkręcającej (1). Wkręt

lub śruba są przytrzymywane przez magnes uniwersalnego

uchwytu do końcówek wkręcających (10). Docisnąć koń-

cówkę wkrętu/śruby do materiału, aż ogranicznik głębokości

wkręcania (4) dotknie powierzchni.

Włączyć elektronarzędzie. Rozpocznie się wkręcanie wkrętu/

śruby w materiał, aż do osiągnięcia ustalonej głębokości. Na-

pęd zostaje wyłączony; uchwyt narzędziowy przestaje się

obracać. Skontrolować głębokość wkręcania i w razie po-

trzeby podregulować.

Aby wykręcić wkręt/śrubę, należy ustawić przełącznik kie-

runku obrotów (8) na obroty w lewo i przesunąć ogranicznik

głębokości (4) do przodu bez obracania tulei.

Po wyregulowaniu głębokości wkręcania można pracować

także z użyciem ogranicznika głębokości (4).

Za pomocą zaczepu (5) można wygodnie zawiesić elektrona-

rzędzie, np. pasku. Dzięki temu obie ręce są wolne, a elek-

tronarzędzie znajduje się w zasięgu ręki.

Konserwacja i serwis

Konserwacja i czyszczenie

u Przed przystąpieniem do jakichkolwiek prac przy

elektronarzędziu należy wyjąć wtyczkę z gniazda.

u Utrzymywanie urządzenia i szczelin wentylacyjnych w

czystości gwarantuje prawidłową i bezpieczną pracę.

Jeżeli konieczna okaże się wymiana przewodu przyłączenio-

wego, należy zlecić ją firmie Bosch lub autoryzowanemu ser-

wisowi elektronarzędzi Bosch, co pozwoli uniknąć ryzyka za-

grożenia bezpieczeństwa.

Obsługa klienta oraz doradztwo dotyczące

Ze wszystkimi pytaniami, dotyczącymi naprawy ikonserwa-

cji nabytego produktu oraz dostępu do części zamiennych,

prosimy zwracać się do punktów obsługi klienta. Rysunki

techniczne oraz informacje o częściach zamiennych można

znaleźć pod adresem: www.bosch-pt.com

Nasz zespół doradztwa dotyczącego użytkowania odpowie

na wszystkie pytania związane z produktami firmy Bosch

Przy wszystkich zgłoszeniach oraz zamówieniach części za-

miennych konieczne jest podanie 10‑cyfrowego numeru ka-

talogowego, znajdującego się na tabliczce znamionowej pro-

Robert Bosch Sp. z o.o.

Serwis Elektronarzędzi

Ul. Jutrzenki 102/104

Na www.serwisbosch.com znajdą Państwo wszystkie szcze-

góły dotyczące usług serwisowych online.

Elektronarzędzia, osprzęt i opakowanie należy doprowadzić

do powtórnego przetworzenia zgodnie z obowiązującymi

przepisami ochrony środowiska.

Nie wolno wyrzucać elektronarzędzi razem z

odpadami z gospodarstwa domowego!

1 609 92A 4NG | (11.04.2019) Bosch Power ToolsČeština | 67

Tylko dla krajów UE:

Zgodnie z dyrektywą Parlamentu Europejskiego i Rady

2012/19/UE w sprawie zużytego sprzętu elektrycznego i

elektronicznego oraz jej transpozycją do prawa krajowego,

niezdatne do użytku elektronarzędzia należy zbierać osobno

i doprowadzić do ponownego przetworzenia zgodnie z obo-

wiązującymi przepisami ochrony środowiska.

Deklaracja zgodności UE Oświadczamy z pełną odpowiedzialnością, że niniejsze produkty odpowiada-

ją wszystkim wymaganiom poniżej wyszczególnionych dyrektyw i rozporząd-

zeń, oraz że są zgodne z następującymi normami.

Dokumentacja techniczna: *
