MANUAL DE UTILIZADOR GSR 645 TE Professional BOSCH

Português Página 23

Instruções de segurança

Instruções gerais de segurança para

ferramentas eléctricas

AVISO Devem ser lidas todas as

indicações de segurança,

instruções, ilustrações e especificações desta

ferramenta eléctrica. O desrespeito das instruções

apresentadas abaixo poderá resultar em choque eléctrico,

incêndio e/ou ferimentos graves.

Guarde bem todas as advertências e instruções para

O termo "ferramenta eléctrica" utilizado a seguir nas

indicações de advertência, refere‑se a ferramentas

rede) e a ferramentas eléctricas operadas com acumulador

Segurança da área de trabalho u Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho

insuficientemente iluminadas podem levar a acidentes. u Não trabalhar com a ferramenta eléctrica em áreas com risco de explosão, nas quais se encontrem

líquidos, gases ou pós inflamáveis. Ferramentas

eléctricas produzem faíscas, que podem inflamar pós ou

vapores. u Manter crianças e outras pessoas afastadas da ferramenta eléctrica durante a utilização. No caso de

distracção é possível que perca o controlo sobre o

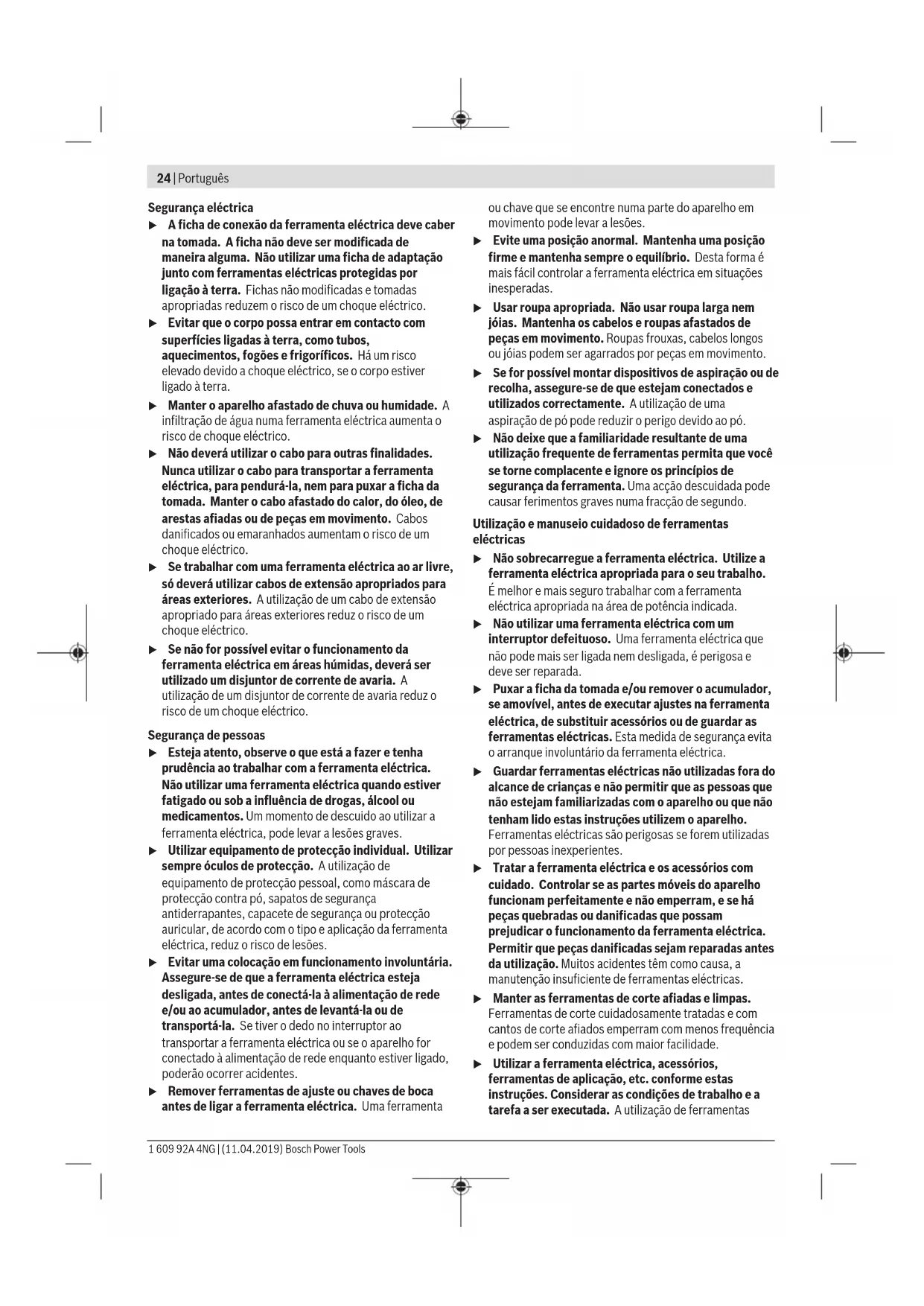

aparelho. Bosch Power Tools 1 609 92A 4NG | (11.04.2019)24 | Português

u A ficha de conexão da ferramenta eléctrica deve caber

na tomada. A ficha não deve ser modificada de

maneira alguma. Não utilizar uma ficha de adaptação

junto com ferramentas eléctricas protegidas por

ligação à terra. Fichas não modificadas e tomadas

apropriadas reduzem o risco de um choque eléctrico.

u Evitar que o corpo possa entrar em contacto com

superfícies ligadas à terra, como tubos,

aquecimentos, fogões e frigoríficos. Há um risco

elevado devido a choque eléctrico, se o corpo estiver

u Manter o aparelho afastado de chuva ou humidade. A

infiltração de água numa ferramenta eléctrica aumenta o

risco de choque eléctrico.

u Não deverá utilizar o cabo para outras finalidades.

Nunca utilizar o cabo para transportar a ferramenta

eléctrica, para pendurá‑la, nem para puxar a ficha da

tomada. Manter o cabo afastado do calor, do óleo, de

arestas afiadas ou de peças em movimento. Cabos

danificados ou emaranhados aumentam o risco de um

u Se trabalhar com uma ferramenta eléctrica ao ar livre,

só deverá utilizar cabos de extensão apropriados para

áreas exteriores. A utilização de um cabo de extensão

apropriado para áreas exteriores reduz o risco de um

u Se não for possível evitar o funcionamento da

ferramenta eléctrica em áreas húmidas, deverá ser

utilizado um disjuntor de corrente de avaria. A

utilização de um disjuntor de corrente de avaria reduz o

risco de um choque eléctrico.

Segurança de pessoas

u Esteja atento, observe o que está a fazer e tenha

prudência ao trabalhar com a ferramenta eléctrica.

Não utilizar uma ferramenta eléctrica quando estiver

fatigado ou sob a influência de drogas, álcool ou

medicamentos. Um momento de descuido ao utilizar a

ferramenta eléctrica, pode levar a lesões graves.

u Utilizar equipamento de protecção individual. Utilizar

sempre óculos de protecção. A utilização de

equipamento de protecção pessoal, como máscara de

protecção contra pó, sapatos de segurança

antiderrapantes, capacete de segurança ou protecção

auricular, de acordo com o tipo e aplicação da ferramenta

eléctrica, reduz o risco de lesões.

u Evitar uma colocação em funcionamento involuntária.

Assegure‑se de que a ferramenta eléctrica esteja

desligada, antes de conectá‑la à alimentação de rede

transportá‑la. Se tiver o dedo no interruptor ao

transportar a ferramenta eléctrica ou se o aparelho for

conectado à alimentação de rede enquanto estiver ligado,

poderão ocorrer acidentes.

u Remover ferramentas de ajuste ou chaves de boca

antes de ligar a ferramenta eléctrica. Uma ferramenta

ou chave que se encontre numa parte do aparelho em

movimento pode levar a lesões.

u Evite uma posição anormal. Mantenha uma posição

firme e mantenha sempre o equilíbrio. Desta forma é

mais fácil controlar a ferramenta eléctrica em situações

u Usar roupa apropriada. Não usar roupa larga nem

jóias. Mantenha os cabelos e roupas afastados de

peças em movimento. Roupas frouxas, cabelos longos

ou jóias podem ser agarrados por peças em movimento.

u Se for possível montar dispositivos de aspiração ou de

recolha, assegure‑se de que estejam conectados e

utilizados correctamente. A utilização de uma

aspiração de pó pode reduzir o perigo devido ao pó.

u Não deixe que a familiaridade resultante de uma

utilização frequente de ferramentas permita que você

se torne complacente e ignore os princípios de

segurança da ferramenta. Uma acção descuidada pode

causar ferimentos graves numa fracção de segundo.

Utilização e manuseio cuidadoso de ferramentas

u Não sobrecarregue a ferramenta eléctrica. Utilize a

ferramenta eléctrica apropriada para o seu trabalho.

É melhor e mais seguro trabalhar com a ferramenta

eléctrica apropriada na área de potência indicada.

u Não utilizar uma ferramenta eléctrica com um

interruptor defeituoso. Uma ferramenta eléctrica que

não pode mais ser ligada nem desligada, é perigosa e

u Puxar a ficha da tomada e/ou remover o acumulador,

se amovível, antes de executar ajustes na ferramenta

eléctrica, de substituir acessórios ou de guardar as

ferramentas eléctricas. Esta medida de segurança evita

o arranque involuntário da ferramenta eléctrica.

u Guardar ferramentas eléctricas não utilizadas fora do

alcance de crianças e não permitir que as pessoas que

não estejam familiarizadas com o aparelho ou que não

tenham lido estas instruções utilizem o aparelho.

Ferramentas eléctricas são perigosas se forem utilizadas

por pessoas inexperientes.

u Tratar a ferramenta eléctrica e os acessórios com

cuidado. Controlar se as partes móveis do aparelho

funcionam perfeitamente e não emperram, e se há

peças quebradas ou danificadas que possam

prejudicar o funcionamento da ferramenta eléctrica.

Permitir que peças danificadas sejam reparadas antes

da utilização. Muitos acidentes têm como causa, a

manutenção insuficiente de ferramentas eléctricas.

u Manter as ferramentas de corte afiadas e limpas.

Ferramentas de corte cuidadosamente tratadas e com

cantos de corte afiados emperram com menos frequência

e podem ser conduzidas com maior facilidade.

u Utilizar a ferramenta eléctrica, acessórios,

ferramentas de aplicação, etc. conforme estas

instruções. Considerar as condições de trabalho e a

tarefa a ser executada. A utilização de ferramentas

1 609 92A 4NG | (11.04.2019) Bosch Power ToolsPortuguês | 25

eléctricas para outras tarefas a não ser as aplicações

previstas, pode levar a situações perigosas. u Mantenha os punhos e as superfícies de agarrar secas, limpas e livres de óleo e massa consistente. Punhos e

superfícies de agarrar escorregadias não permitem o

manuseio e controle seguros da ferramenta em situações

Serviço u Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de

reposição originais. Desta forma é assegurado o

funcionamento seguro do aparelho.

Indicações de segurança para aparafusadoras u Segure a ferramenta elétrica nas superfícies de agarrar isoladas, ao executar uma operação onde o

parafuso possa entrar em contacto com cabos

escondidos ou com o próprio cabo. O contacto do

parafuso com um fio "sob tensão" irá colocar as partes

metálicas expostas da ferramenta elétrica "sob tensão" e

produzir um choque elétrico. u Utilizar detetores apropriados, para encontrar cabos escondidos, ou consulte a companhia elétrica local. O

contacto com cabos elétricos pode provocar fogo e

choques elétricos. Danos em tubos de gás podem levar à

explosão. A penetração num cano de água causa danos

materiais ou pode provocar um choque elétrico. u Segure bem a ferramenta elétrica. Ao apertar e soltar parafusos podem ocorrer temporariamente elevados

momentos de reação. u Fixar a peça a ser trabalhada. Uma peça a ser trabalhada fixa com dispositivos de aperto ou com torno

de bancada está mais firme do que segurada com a mão. u Espere que a ferramenta elétrica pare completamente, antes de depositá‑la. A ferramenta de

aplicação pode emperrar e levar à perda de controlo

sobre a ferramenta elétrica.

Descrição do produto e do serviço

Leia todas as instruções de segurança e

instruções. A inobservância das instruções de

segurança e das instruções pode causar

choque elétrico, incêndio e/ou ferimentos

Respeite as figuras na parte da frente do manual de

O aparelho é destinado para apertar e soltar parafusos.

Componentes ilustrados

A numeração dos componentes ilustrados refere‑se à

apresentação da ferramenta elétrica na página de

Suporte de fixação ao cinto

Tecla de fixação para o interruptor de ligar/desligar

Interruptor de ligar/desligar

Comutador do sentido de rotação

Punho (superfície do punho isolada)

Acessórios apresentados ou descritos não pertencem ao

volume de fornecimento padrão. Todos os acessórios

encontram-se no nosso programa de acessórios.

Potência nominal absorvida W 701 701 701

máx. potência de saída W 327 327 327

N.° de rotações em vazio r.p.m. 0–2 500 0–3 000 0–4 500

Número de rotações nominal r.p.m. 0–1 700 0–1 700 0–3 000

Encabadouro sextavado interior ¼" sextavado interior ¼" sextavado interior ¼"

Ø máximo do parafuso mm 6 6 6

Aparafusadora GSR 6-45 TE GSR 6-60 TE GSR 6-60 TE Potência nominal absorvida W 701 701 701

máx. potência de saída W 327 327 327

N.° de rotações em vazio r.p.m. 0–5 000 0–6 000 0–6 500

Número de rotações nominal r.p.m. 0–3 000 0–4 500 0–4 500

Encabadouro sextavado interior ¼" sextavado interior ¼" sextavado interior ¼"

Ø máximo do parafuso mm 6 6 6

/ II / II / II Os dados aplicam-se a uma tensão nominal [U] de 230 V. Com tensões divergentes e em versões específicas do país, estes dados podem variar.

Informação sobre ruídos/vibrações

GSR 6-25 TE GSR 6-45 TE GSR 6-60 TE Os valores de emissão de ruído foram determinados de acordo com EN 62841-2-2.

Normalmente, o nível sonoro de classe A da ferramenta elétrica compreende

Nível de pressão acústica

Nível da potência acústica

Incerteza K Usar proteção auditiva!

Valores totais de vibração a

(soma dos vetores das três direções) e incerteza K determinada segundo EN 62841-2-2:

O nível de vibrações indicado nestas instruções e o valor de

emissões sonoras foram medidos de acordo com um

processo de medição normalizado e podem ser utilizados

para a comparação de ferramentas elétricas. Também são

adequados para uma avaliação provisória das emissões

sonoras e de vibrações.

O nível de vibrações indicado e o valor de emissões sonoras

representam as aplicações principais da ferramenta elétrica.

Se a ferramenta elétrica for utilizada para outras aplicações,

com outras ferramentas de trabalho ou com manutenção

insuficiente, é possível que o nível de vibrações e de

emissões sonoras seja diferente. Isto pode aumentar

sensivelmente a emissão sonora e de vibrações para o

período completo de trabalho.

Para uma estimação exata da emissão sonora e de

vibrações, também deveriam ser considerados os períodos

nos quais o aparelho está desligado ou funciona, mas não

está sendo utilizado. Isto pode reduzir a emissão sonora e de

vibrações durante o completo período de trabalho.

Além disso também deverão ser estipuladas medidas de

segurança para proteger o operador contra o efeito de

vibrações, como por exemplo: manutenção de ferramentas

elétricas e acessórios, manter as mãos quentes e

organização dos processos de trabalho.

Montagem u Antes de todos trabalhos na ferramenta elétrica deverá puxar a ficha de rede da tomada.

Troca de ferramenta (ver figura A)

Retire o limitador de profundidade (4) pela frente. Puxe a

ponta de aparafusar (1) para fora. Se necessário, pode ser

removido e trocado o porta-bits universal (10).

Depois de trocada a ferramenta, volte a colocar o limitador

Colocação em funcionamento u Observar a tensão de rede! A tensão da fonte de corrente elétrica deve coincidir com os dados que

constam na placa de características da ferramenta

elétrica. Ferramentas elétricas marcadas para 230V

também podem ser operadas com 220V.

Ajustar o sentido de rotação

Com o comutador de sentido de rotação (8) é possível

alterar o sentido de rotação da ferramenta elétrica. Com o

interruptor de ligar/desligar pressionado (7) isto no entanto

1 609 92A 4NG | (11.04.2019) Bosch Power ToolsPortuguês | 27

– Rotação à direita: para apertar parafusos prima o

comutador do sentido de rotação (8) completamente

– Rotação à esquerda: para soltar ou retirar os parafusos

prima o comutador do sentido de rotação (8)

completamente para a direita.

Para a colocação em funcionamento da ferramenta elétrica

deverá pressionar o interruptor de ligar/desligar (7) e

mantenha-o pressionado.

Para fixar o interruptor de ligar/desligar (7) pressionado,

prima o botão de fixação (6).

Para desligar ferramenta elétrica liberte o interruptor de

ligar/desligar (7) ou, se este estiver bloqueado com o botão

de fixação (6), pressione o interruptor de ligar/desligar (7)

brevemente e depois liberte-o.

Ajustar o número de rotações

Pode regular a velocidade da ferramenta elétrica ligada de

forma contínua, consoante a pressão que faz no interruptor

de ligar/desligar (7).

Uma leve pressão sobre o interruptor de ligar/desligar

(7)proporciona um número de rotações baixo. Aumentando

a pressão, é aumentado o n.° de rotações.

Ajustar profundidade de aparafusamento (ver figura B)

Com a luva de ajuste (3) pode ser pré-selecionada a

profundidade de aparafusamento na peça em 8 níveis de

engate por rotação. Cada nível corresponde a uma alteração

em 0,25mm da profundidade de aparafusamento.

Rodar a luva de ajuste (3) para a direita aumenta a

profundidade de aparafusamento, rodar para a esquerda

diminui a profundidade de aparafusamento.

O ajuste necessário deveria ser determinado através de um

aparafusamento de ensaio.

Instruções de trabalho

u Antes de todos trabalhos na ferramenta elétrica

deverá puxar a ficha de rede da tomada.

u Utilizar os punhos adicionais fornecidos com a

ferramenta elétrica. A perda de controle sobre a

ferramenta elétrica pode levar a lesões.

Aproxime o parafuso do bit de aparafusamento (1). O

parafuso é segurado pela força magnética do porta-bits

universal (10). Pressione a ponta do parafuso contra o

material, até o limitador da profundidade de

aparafusamento (4) ficar junto da peça.

Ligar a ferramenta elétrica. O parafuso é enroscado na peça

até ser alcançada a profundidade de aparafusamento

ajustada. O acionamento é desacoplado e o encabadouro

deixa de rodar. Verifique a profundidade de aparafusamento

e, se necessário, ajuste.

Para soltar os parafusos, coloque o comutador do sentido de

rotação (8) para rotação à esquerda e retire o limitador da

profundidade de aparafusamento (4) pela frente ser rodar a

Também pode trabalhar com o limitador da profundidade de

aparafusamento (4) montado se ajustar a profundidade de

Suporte de fixação ao cinto

Com o suporte de fixação ao cinto (5) pode pendurar a

ferramenta elétrica, p. ex., num cinto. Desta forma terá

ambas as mãos livres e a ferramenta elétrica estará sempre

Manutenção e assistência técnica

Manutenção e limpeza

u Antes de todos trabalhos na ferramenta elétrica

deverá puxar a ficha de rede da tomada.

u Manter a ferramenta elétrica e as aberturas de

ventilação sempre limpas, para trabalhar bem e de

Se for necessário instalar um cabo de ligação, a instalação

deve ser feita pela Bosch ou por um centro de serviço

autorizado para ferramentas elétricas Bosch, para evitar

perigos de segurança.

Serviço pós-venda e aconselhamento

O serviço pós-venda responde às suas perguntas a respeito

de serviços de reparação e de manutenção do seu produto,

assim como das peças sobressalentes. Desenhos explodidos

e informações acerca das peças sobressalentes também em:

A nossa equipa de consultores Bosch esclarece com prazer

todas as suas dúvidas a respeito dos nossos produtos e

Indique para todas as questões e encomendas de peças

sobressalentes a referência de 10 dígitos de acordo com a

placa de caraterísticas do produto.

Para efetuar o seu pedido online de peças entre na página

Robert Bosch Ltda. – Divisão de Ferramentas Elétricas

Caixa postal 1195 – CEP: 13065-900

Campinas – SP Tel.: 0800 7045 446

www.bosch.com.br/contato

Ferramentas elétricas, acessórios e embalagens devem ser

enviados a uma reciclagem ecológica de matérias-primas.

Não deitar ferramentas elétricas no lixo

Bosch Power Tools 1 609 92A 4NG | (11.04.2019)28 | Italiano

Apenas para países da UE:

De acordo com a diretiva europeia 2012/19/UE para

aparelhos elétricos e eletrónicos velhos, e com as respetivas

realizações nas leis nacionais, as ferramentas elétricas que

não servem mais para a utilização, devem ser enviadas

separadamente a uma reciclagem ecológica.

Declaração de Conformidade UE Declaramos sob nossa exclusiva responsabilidade que os produtos mencio-

nados cumprem todas as disposições e os regulamentos indicados e estão

em conformidade com as seguintes normas.

Documentação técnica pertencente à: *
