MANUALE UTENTE GSR 645 TE Professional BOSCH

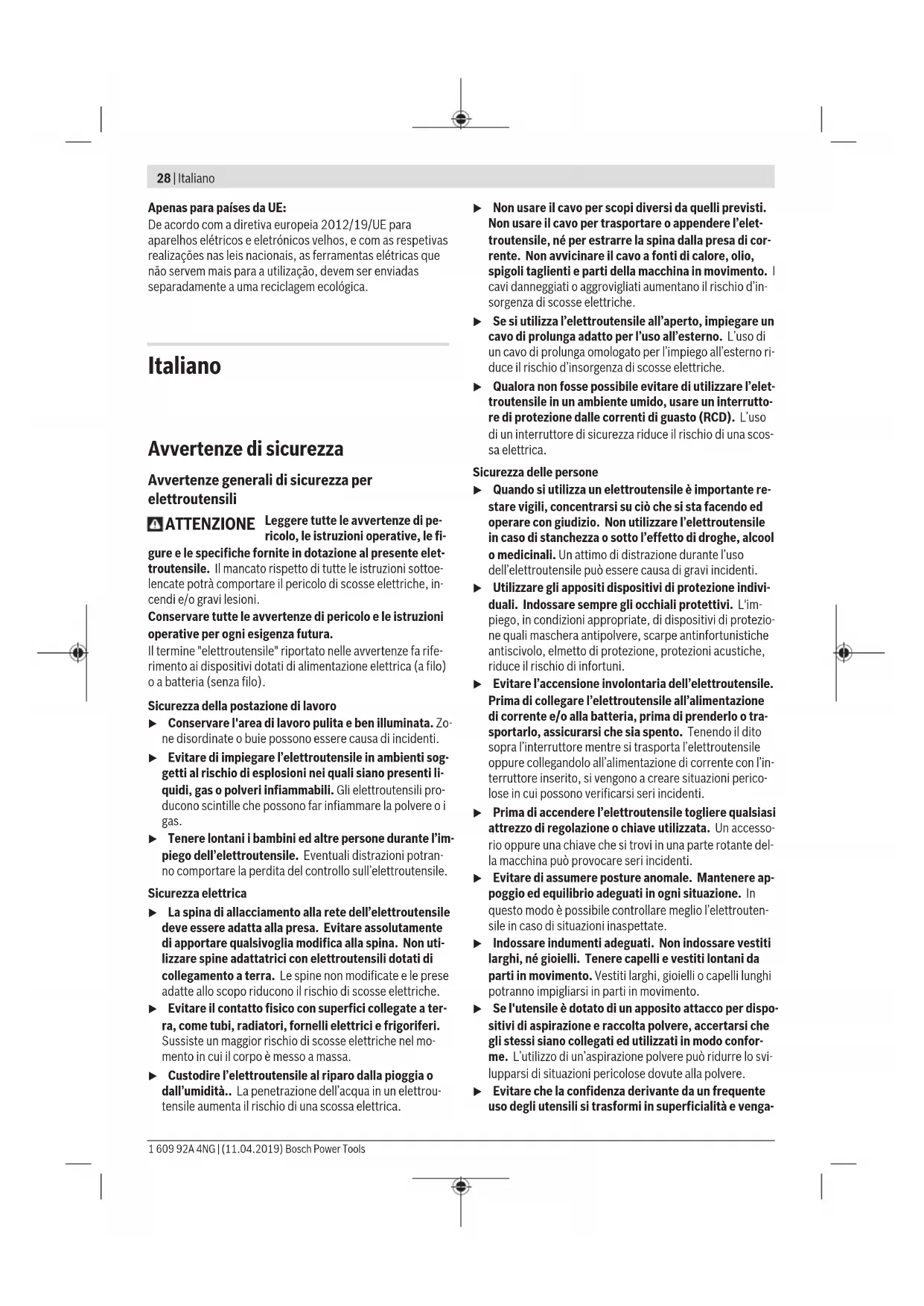

it Istruzioni originali

Avvertenze di sicurezza

Avvertenze generali di sicurezza per

ATTENZIONE Leggere tutte le avvertenze di pe-

ricolo, le istruzioni operative, le fi-

gure e le specifiche fornite in dotazione al presente elet-

troutensile. Il mancato rispetto di tutte le istruzioni sottoe-

lencate potrà comportare il pericolo di scosse elettriche, in-

cendi e/o gravi lesioni.

Conservare tutte le avvertenze di pericolo e le istruzioni

operative per ogni esigenza futura.

Il termine "elettroutensile" riportato nelle avvertenze fa rife-

rimento ai dispositivi dotati di alimentazione elettrica (a filo)

o a batteria (senza filo).

Sicurezza della postazione di lavoro u Conservare l'area di lavoro pulita e ben illuminata. Zo- ne disordinate o buie possono essere causa di incidenti. u Evitare di impiegare l’elettroutensile in ambienti sog- getti al rischio di esplosioni nei quali siano presenti li-

quidi, gas o polveri infiammabili. Gli elettroutensili pro-

ducono scintille che possono far infiammare la polvere o i

gas. u Tenere lontani i bambini ed altre persone durante l’im- piego dell’elettroutensile. Eventuali distrazioni potran-

no comportare la perdita del controllo sull’elettroutensile.

Sicurezza elettrica u La spina di allacciamento alla rete dell’elettroutensile deve essere adatta alla presa. Evitare assolutamente

di apportare qualsivoglia modifica alla spina. Non uti-

lizzare spine adattatrici con elettroutensili dotati di

collegamento a terra. Le spine non modificate e le prese

adatte allo scopo riducono il rischio di scosse elettriche. u Evitare il contatto fisico con superfici collegate a ter- ra, come tubi, radiatori, fornelli elettrici e frigoriferi.

Sussiste un maggior rischio di scosse elettriche nel mo-

mento in cui il corpo è messo a massa. u Custodire l’elettroutensile al riparo dalla pioggia o dall’umidità.. La penetrazione dell’acqua in un elettrou-

tensile aumenta il rischio di una scossa elettrica. u Non usare il cavo per scopi diversi da quelli previsti. Non usare il cavo per trasportare o appendere l’elet-

troutensile, né per estrarre la spina dalla presa di cor-

rente. Non avvicinare il cavo a fonti di calore, olio,

spigoli taglienti e parti della macchina in movimento. I

cavi danneggiati o aggrovigliati aumentano il rischio d’in-

sorgenza di scosse elettriche. u Se si utilizza l’elettroutensile all’aperto, impiegare un cavo di prolunga adatto per l’uso all’esterno. L’uso di

un cavo di prolunga omologato per l’impiego all’esterno ri-

duce il rischio d’insorgenza di scosse elettriche. u Qualora non fosse possibile evitare di utilizzare l’elet- troutensile in un ambiente umido, usare un interrutto-

re di protezione dalle correnti di guasto (RCD). L’uso

di un interruttore di sicurezza riduce il rischio di una scos-

Sicurezza delle persone u Quando si utilizza un elettroutensile è importante re- stare vigili, concentrarsi su ciò che si sta facendo ed

operare con giudizio. Non utilizzare l’elettroutensile

in caso di stanchezza o sotto l’effetto di droghe, alcool

o medicinali. Un attimo di distrazione durante l’uso

dell’elettroutensile può essere causa di gravi incidenti. u Utilizzare gli appositi dispositivi di protezione indivi- duali. Indossare sempre gli occhiali protettivi. L'im-

piego, in condizioni appropriate, di dispositivi di protezio-

ne quali maschera antipolvere, scarpe antinfortunistiche

antiscivolo, elmetto di protezione, protezioni acustiche,

riduce il rischio di infortuni. u Evitare l’accensione involontaria dell’elettroutensile. Prima di collegare l’elettroutensile all’alimentazione

di corrente e/o alla batteria, prima di prenderlo o tra-

sportarlo, assicurarsi che sia spento. Tenendo il dito

sopra l’interruttore mentre si trasporta l’elettroutensile

oppure collegandolo all’alimentazione di corrente con l’in-

terruttore inserito, si vengono a creare situazioni perico-

lose in cui possono verificarsi seri incidenti. u Prima di accendere l’elettroutensile togliere qualsiasi attrezzo di regolazione o chiave utilizzata. Un accesso-

rio oppure una chiave che si trovi in una parte rotante del-

la macchina può provocare seri incidenti. u Evitare di assumere posture anomale. Mantenere ap- poggio ed equilibrio adeguati in ogni situazione. In

questo modo è possibile controllare meglio l’elettrouten-

sile in caso di situazioni inaspettate. u Indossare indumenti adeguati. Non indossare vestiti larghi, né gioielli. Tenere capelli e vestiti lontani da

parti in movimento. Vestiti larghi, gioielli o capelli lunghi

potranno impigliarsi in parti in movimento. u Se l'utensile è dotato di un apposito attacco per dispo- sitivi di aspirazione e raccolta polvere, accertarsi che

gli stessi siano collegati ed utilizzati in modo confor-

me. L’utilizzo di un’aspirazione polvere può ridurre lo svi-

lupparsi di situazioni pericolose dovute alla polvere. u Evitare che la confidenza derivante da un frequente uso degli utensili si trasformi in superficialità e venga- 1 609 92A 4NG | (11.04.2019) Bosch Power ToolsItaliano | 29

no trascurate le principali norme di sicurezza. Una

mancanza di attenzione può causare gravi lesioni in una

frazione di secondo.

Trattamento accurato ed uso corretto degli

u Non sottoporre l’elettroutensile a sovraccarico. Utiliz-

zare l’elettroutensile adeguato per l'applicazione spe-

cifica. Con un elettroutensile adatto si lavora in modo mi-

gliore e più sicuro nell’ambito della sua potenza di presta-

u Non utilizzare l'elettroutensile qualora l'interruttore

non consenta un'accensione/uno spegnimento corret-

ti. Un elettroutensile con l’interruttore rotto è pericoloso

e deve essere aggiustato.

u Prima di eseguire eventuali regolazioni, sostituire ac-

cessori o riporre la macchina al termine del lavoro,

estrarre sempre la spina dalla presa di corrente e/o to-

gliere la batteria, se rimovibile. Tale precauzione evite-

rà che l’elettroutensile possa essere messo in funzione in-

u Riporre gli elettroutensili fuori della portata dei bam-

bini durante i periodi di inutilizzo e non consentire

l'uso degli utensili stessi a persone inesperte o che

non abbiano letto le presenti istruzioni. Gli elettrouten-

sili sono macchine pericolose quando vengono utilizzati

da persone non dotate di sufficiente esperienza.

u Eseguire la manutenzione degli elettroutensili e relat-

vi accessori. Verificare la presenza di un eventuale di-

sallineamento o inceppamento delle parti mobili, la

rottura di componenti o qualsiasi altra condizione che

possa pregiudicare il corretto funzionamento

dell’elettroutensile stesso. Se danneggiato, l'elettrou-

tensile dovrà essere riparato prima dell'uso. Numerosi

incidenti vengono causati da elettroutensili la cui manu-

tenzione è stata effettuata poco accuratamente.

u Mantenere gli utensili da taglio affilati e puliti. Gli

utensili da taglio curati con particolare attenzione e con

taglienti affilati s’inceppano meno frequentemente e sono

più facili da condurre.

u Utilizzare sempre l’elettroutensile, gli accessori e gli

utensili specifici ecc. in conformità alle presenti istru-

zioni, tenendo conto delle condizioni di lavoro e delle

operazioni da eseguire. L’impiego di elettroutensili per

usi diversi da quelli consentiti potrà dar luogo a situazioni

u Mantenere impugnature e superfici di presa asciutte,

pulite e prive di olio e grasso. Impugnature e superfici

di presa scivolose non consentono di manipolare e con-

trollare l'utensile in caso di situazioni inaspettate.

u Fare riparare l’elettroutensile da personale specializ-

zato ed utilizzando solo parti di ricambio identiche. In

tale maniera potrà essere salvaguardata la sicurezza

dell’elettroutensile.

Avvertenze di sicurezza per avvitatori

u Trattenere l’elettroutensile sulle superfici d’impugna-

tura isolate, qualora si eseguano operazioni in cui

l’elemento di fissaggio potrebbe entrare in contatto

con cavi elettrici nascosti. Se gli elementi di fissaggio

entrano in contatto con un cavo sotto tensione, la tensio-

ne potrebbe trasmettersi anche alle parti metalliche espo-

ste dell’elettroutensile, provocando la folgorazione

u Al fine di rilevare linee di alimentazione nascoste, uti-

lizzare apparecchiature di ricerca adatte oppure rivol-

gersi alla società erogatrice locale. Un contatto con ca-

vi elettrici può provocare lo sviluppo di incendi e di scos-

se elettriche. Danneggiando una tubazione del gas si può

creare il pericolo di esplosioni. Penetrando una tubazione

dell’acqua si provocano seri danni materiali oppure vi è il

pericolo di provocare una scossa elettrica.

u Trattenere saldamente l’elettroutensile. Durante il ser-

raggio e l’avvitamento delle viti, possono brevemente ve-

rificarsi coppie di reazione.

u Fissare il pezzo in lavorazione. Un pezzo in lavorazione

può essere bloccato con sicurezza in posizione solo utiliz-

zando un apposito dispositivo di serraggio oppure una

morsa a vite e non tenendolo con la semplice mano.

u Prima di posare l’elettroutensile, attendere sempre

che si sia arrestato completamente. L’accessorio può

incepparsi e comportare la perdita di controllo dell’elet-

Descrizione del prodotto e dei

Leggere tutte le avvertenze e disposizioni di

sicurezza. La mancata osservanza delle avver-

tenze e disposizioni di sicurezza può causare

folgorazioni, incendi e/o lesioni di grave entità.

Si prega di osservare le immagini nella prima parte delle

istruzioni per l’uso.

La macchina è adatta per avvitare e svitare viti.

Componenti illustrati

La numerazione dei componenti illustrati si riferisce all’illu-

strazione dell’elettroutensile che si trova sulla pagina con la

rappresentazione grafica.

Bussola di regolazione per limitatore profondità di av-

Boccola di profondità

Clip di aggancio cintura

Tasto di bloccaggio per interruttore di avvio/arresto

Interruttore di avvio/arresto

Bosch Power Tools 1 609 92A 4NG | (11.04.2019)30 | Italiano

Commutatore del senso di rotazione

Impugnatura (superficie di presa isolata)

L’accessorio illustrato oppure descritto non è compreso nel

volume di fornitura standard. L’accessorio completo è con-

tenuto nel nostro programma accessori.

Avvitatore GSR 6-25 TE GSR 6-25 TE GSR 6-45 TE Codice articolo

Potenza assorbita nominale W 701 701 701

Potenza erogata max. W 327 327 327

Numero di giri a vuoto min

0–2 500 0–3 000 0–4 500

Numero di giri nominale min

0–1 700 0–1 700 0–3 000

Portautensile Esagono interno da ¼” Esagono interno da ¼” Esagono interno da ¼”

Classe di protezione

/ II / II / II Avvitatore GSR 6-45 TE GSR 6-60 TE GSR 6-60 TE Codice articolo

Potenza assorbita nominale W 701 701 701

Potenza erogata max. W 327 327 327

Numero di giri a vuoto min

0–5 000 0–6 000 0–6 500

Numero di giri nominale min

0–3 000 0–4 500 0–4 500

Portautensile Esagono interno da ¼” Esagono interno da ¼” Esagono interno da ¼”

Classe di protezione

/ II / II / II I dati sono validi per una tensione nominale [U] di 230 V. In caso di tensioni differenti e di versioni per Paesi specifici, tali dati potranno variare.

Informazioni su rumorosità e vibrazioni

GSR 6-25 TE GSR 6-45 TE GSR 6-60 TE Valori di emissione acustica rilevati conformemente a EN 62841-2-2.

Il livello di rumorosità ponderato A dell’elettroutensile è tipicamente di:

Livello di pressione acustica

Livello di potenza sonora

Grado d’incertezza K Indossare le protezioni acustiche!

Valori di oscillazione totali a

(somma vettoriale delle tre direzioni) e grado d’incertezza K rilevati conformemente a EN

1 609 92A 4NG | (11.04.2019) Bosch Power ToolsItaliano | 31

Il livello di vibrazione ed il valore di emissione acustica indi-

cati nelle presenti istruzioni sono stati rilevati conformemen-

te ad una procedura di misurazione unificata e sono utilizza-

bili per confrontare gli elettroutensili. Le stesse procedure

sono idonee anche per una valutazione temporanea del livel-

lo di vibrazione e dell’emissione acustica.

Il livello di vibrazione ed il valore di emissione acustica sono

riferiti agli impieghi principali dell’elettroutensile; qualora,

tuttavia, l’elettroutensile venisse utilizzato per altre applica-

zioni, oppure con accessori differenti o in caso di insufficien-

te manutenzione, il livello di vibrazione ed il valore di emis-

sione acustica potrebbero variare. Ciò potrebbe aumentare

sensibilmente l’emissione di vibrazioni e l’emissione acustica

sull’intero periodo di funzionamento.

Per valutare con precisione i valori di vibrazione e di emissio-

ne acustica, andranno considerati anche i periodi nei quali

l’utensile sia spento, oppure acceso, ma non utilizzato. Ciò

potrebbe ridurre sensibilmente l’emissione di vibrazioni e

l’emissione acustica sull’intero periodo di funzionamento.

Adottare misure di sicurezza supplementari per proteggere

l’operatore dall’effetto delle vibrazioni: ad esempio, sottopo-

nendo a manutenzione l’elettroutensile e gli utensili accesso-

ri, mantenendo calde le mani e organizzando i vari processi

u Prima di qualunque intervento sull’elettroutensile

estrarre la spina di rete dalla presa.

Sostituzione dell’accessorio (vedere Fig. A)

Estrarre in avanti la boccola di profondità (4). Estrarre il bit

di avvitamento (1). All’occorrenza, è possibile estrarre e so-

stituire anche il portabit universale (10).

Una volta sostituito correttamente l’accessorio, innestare

nuovamente la boccola di profondità .

u Osservare la tensione di rete! La tensione riportata

sulla targhetta di identificazione dell’elettroutensile

deve corrispondere alla tensione della rete elettrica di

alimentazione. Gli elettroutensili con l’indicazione di

230V possono essere collegati anche alla rete di

Impostazione del senso di rotazione

Il commutatore del senso di rotazione (8) consente di varia-

re il senso di rotazione dell’elettroutensile. Ad interruttore di

avvio/arresto (7) premuto, tuttavia, ciò non sarà possibile.

– Rotazione destrorsa: per avvitare viti, spingere verso si-

nistra fino all’arresto il commutatore del senso di rotazio-

– Rotazione sinistrorsa: per allentare o svitare viti, spinge-

re verso destra fino all’arresto il commutatore del senso di

accensione/spegnimento

Per accendere l’elettroutensile, premere l’interruttore di av-

vio/arresto (7) e mantenerlo premuto.

Per bloccare l’interruttore ON/OFF (7), premere il tasto di

Per spegnere l’elettroutensile, rilasciare l’interruttore ON/

OFF (7) oppure, se il tasto (6) è bloccato, premere breve-

mente l’interruttore ON/OFF (7), dopodiché rilasciarlo.

Regolazione del numero di giri

Ad elettroutensile acceso, la velocità si può regolare in modo

continuo, esercitando più o meno pressione sull’interruttore

di avvio/arresto (7).

Premendo leggermente l’interruttore di avvio/arresto (7), si

otterrà una velocità ridotta; aumentando la pressione, au-

menterà anche la velocità.

Regolazione della profondità di avvitamento (vedere Fig.

La bussola di regolazione (3) consente di preselezionare la

profondità di avvitamento della testa della vite nel pezzo in

lavorazione su 8 livelli a scatto per ciascun giro. Ciascun li-

vello corrisponde ad una variazione di 0,25mm della profon-

dità di avvitamento.

Ruotando la bussola di regolazione (3) in senso orario, la

profondità di avvitamento verrà aumentata; ruotando in sen-

so antiorario, verrà ridotta.

Per stabilire la regolazione necessaria, si consiglia di esegui-

re una prova di avvitamento.

Indicazioni operative

u Prima di qualunque intervento sull’elettroutensile

estrarre la spina di rete dalla presa.

u Applicare l’elettroutensile sul dado/sulla vite esclusi-

vamente quando è spento. Gli utensili accessori in rota-

zione possono scivolare.

Condurre la vite sul bit di avvitamento (1). La vite verrà trat-

tenuta dalla forza magnetica di ritenuta del universale (10).

Spingere con forza la punta della vite sul materiale da avvita-

re, sino a far poggiare il limitatore profondità di avvitamento

(4) sul pezzo in lavorazione.

Accendere l’elettroutensile. La vite viene avvitata nel pezzo

in lavorazione fino a raggiungere la profondità di avvitamen-

to precedentemente regolata. La trasmissione si disinseri-

sce; il mandrino portautensili non gira più. Controllare la pro-

fondità di avvitamento e, se il caso, regolarla.

Per allentare viti, regolare il commutatore del senso di rota-

zione (8) sulla rotazione sinistrorsa ed estrarre in avanti il li-

mitatore profondità di avvitamento (4), senza ruotare la bus-

sola di regolazione.

È possibile lavorare anche con il limitatore profondità di avvi-

tamento (4) applicato, qualora si adatti la profondità di avvi-

Clip di aggancio cintura

Tramite la clip di aggancio cintura (5) è possibile ad esempio

agganciare l’elettroutensile ad una cinghia. In questo modo si

Bosch Power Tools 1 609 92A 4NG | (11.04.2019)32 | Nederlands

hanno libere entrambe le mani e l’elettroutensile è sempre a

Manutenzione ed assistenza

Manutenzione e pulizia u Prima di qualunque intervento sull’elettroutensile estrarre la spina di rete dalla presa. u Per poter garantire buone e sicure operazioni di lavo- ro, tenere sempre pulite l’elettroutensile e le fessure

Se fosse necessaria una sostituzione della linea di collega-

mento, questa dovrà essere eseguita da Bosch oppure da un

centro assistenza clienti autorizzato per elettroutensili

Bosch, al fine di evitare pericoli per la sicurezza.

Servizio di assistenza e consulenza tecnica

Il servizio di assistenza risponde alle Vostre domande relati-

ve alla riparazione e alla manutenzione del Vostro prodotto

nonché concernenti i pezzi di ricambio. Disegni in vista

esplosa e informazioni relative ai pezzi di ricambio sono con-

sultabili anche sul sito www.bosch-pt.com

Il team di consulenza tecnica Bosch sarà lieto di rispondere

alle Vostre domande in merito ai nostri prodotti e accessori.

In caso di richieste o di ordinazione di pezzi di ricambio, co-

municare sempre il codice prodotto a 10cifre riportato sulla

targhetta di fabbricazione dell’elettroutensile.

Sul sito www.bosch-pt.com/ch/it è possible ordinare diret-

tamente on-line i ricambi.

Avviare ad un riciclaggio rispettoso dell’ambiente gli imbal-

laggi, gli elettroutensili e gli accessori dismessi.

Non gettare elettroutensili dismessi tra i rifiuti

Solo per i Paesi dellaCE:

Conformemente alla Direttiva Europea 2012/19/UE sui rifiu-

ti di apparecchiature elettriche ed elettroniche (RAEE) ed

all’attuazione del recepimento nel diritto nazionale, gli elet-

troutensili diventati inservibili devono essere raccolti sepa-

ratamente ed essere smaltiti/riciclati nel rispetto dell’am-

Comutator de pornire/oprire

pornire/oprire (7), iar apoi eliberaţi-l.

Dichiarazione di conformita

UE Dichiariamo sotto la nostra piena responsabilita che i prodotti indicati sono

conformi a tutte le disposizioni pertinenti delle Direttive e dei Regolamenti

elencati di seguito, nonche alle seguenti Normative.

Documentazione Tecnica presso: *
