MANUAL DE USUARIO GSR 645 TE Professional BOSCH

Indicaciones de seguridad

Indicaciones generales de seguridad para

herramientas eléctricas

CIA Lea íntegramente las advertencias

de peligro, las instrucciones, las

ilustraciones y las especificacio-

nes entregadas con esta herramienta eléctrica. En caso

de no atenerse a las instrucciones siguientes, ello puede

ocasionar una descarga eléctrica, un incendio y/o una lesión

Guardar todas las advertencias de peligro e instruccio-

nes para futuras consultas.

El término "herramienta eléctrica" empleado en las siguien-

tes advertencias de peligro se refiere a herramientas eléctri-

cas de conexión a la red (con cable de red) y a herramientas

eléctricas accionadas por acumulador (sin cable de red).

Seguridad del puesto de trabajo u Mantenga el área de trabajo limpia y bien iluminada. Las áreas desordenadas u oscuras pueden provocar acci-

dentes. u No utilice herramientas eléctricas en un entorno con peligro de explosión, en el que se encuentren combus-

tibles líquidos, gases o material en polvo. Las herra- 1 609 92A 4NG | (11.04.2019) Bosch Power ToolsEspañol | 19

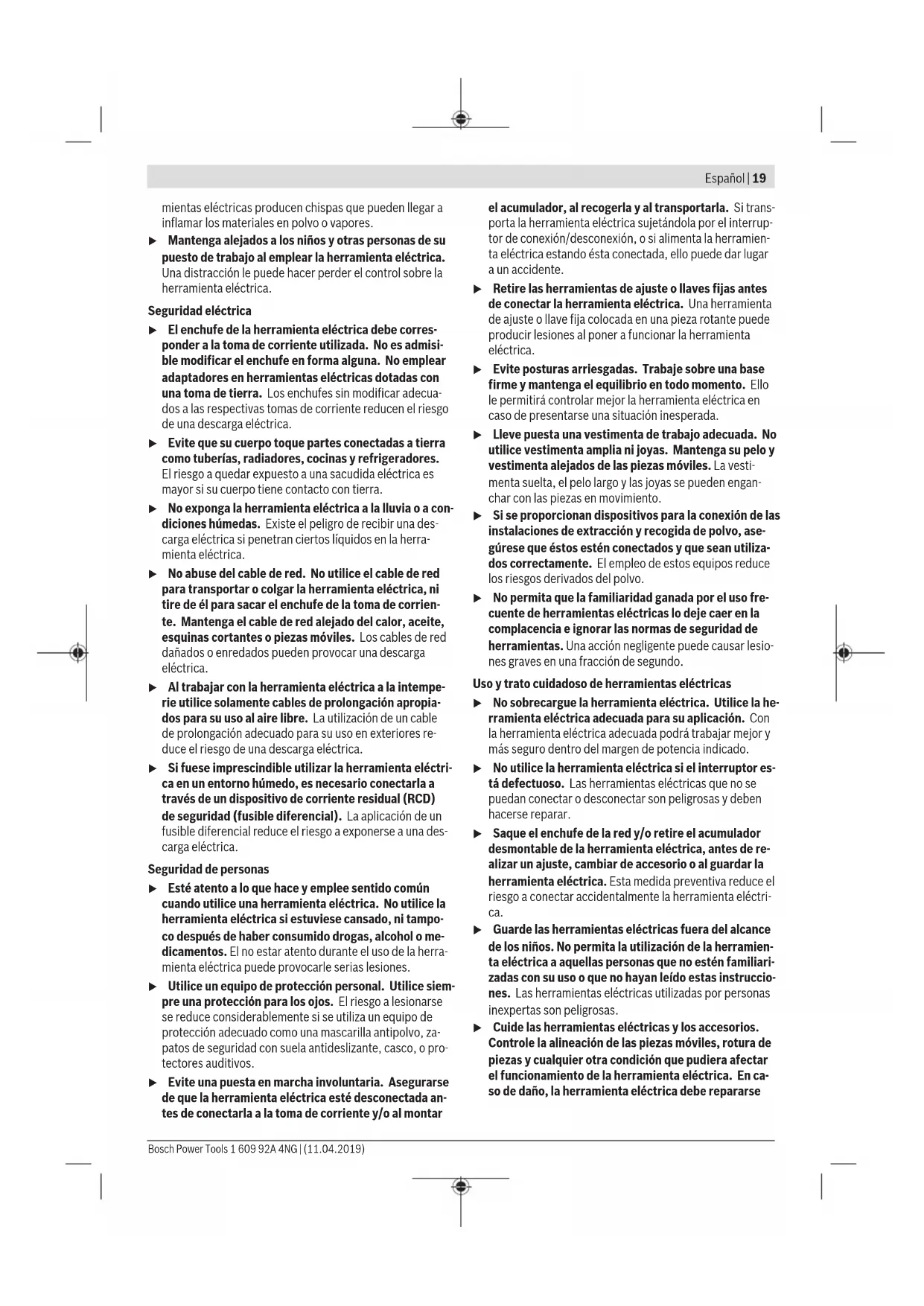

mientas eléctricas producen chispas que pueden llegar a

inflamar los materiales en polvo o vapores.

u Mantenga alejados a los niños y otras personas de su

puesto de trabajo al emplear la herramienta eléctrica.

Una distracción le puede hacer perder el control sobre la

herramienta eléctrica.

u El enchufe de la herramienta eléctrica debe corres-

ponder a la toma de corriente utilizada. No es admisi-

ble modificar el enchufe en forma alguna. No emplear

adaptadores en herramientas eléctricas dotadas con

una toma de tierra. Los enchufes sin modificar adecua-

dos a las respectivas tomas de corriente reducen el riesgo

de una descarga eléctrica.

u Evite que su cuerpo toque partes conectadas a tierra

como tuberías, radiadores, cocinas y refrigeradores.

El riesgo a quedar expuesto a una sacudida eléctrica es

mayor si su cuerpo tiene contacto con tierra.

u No exponga la herramienta eléctrica a la lluvia o a con-

diciones húmedas. Existe el peligro de recibir una des-

carga eléctrica si penetran ciertos líquidos en la herra-

u No abuse del cable de red. No utilice el cable de red

para transportar o colgar la herramienta eléctrica, ni

tire de él para sacar el enchufe de la toma de corrien-

te. Mantenga el cable de red alejado del calor, aceite,

esquinas cortantes o piezas móviles. Los cables de red

dañados o enredados pueden provocar una descarga

u Al trabajar con la herramienta eléctrica a la intempe-

rie utilice solamente cables de prolongación apropia-

dos para su uso al aire libre. La utilización de un cable

de prolongación adecuado para su uso en exteriores re-

duce el riesgo de una descarga eléctrica.

u Si fuese imprescindible utilizar la herramienta eléctri-

ca en un entorno húmedo, es necesario conectarla a

través de un dispositivo de corriente residual (RCD)

de seguridad (fusible diferencial). La aplicación de un

fusible diferencial reduce el riesgo a exponerse a una des-

Seguridad de personas

u Esté atento a lo que hace y emplee sentido común

cuando utilice una herramienta eléctrica. No utilice la

herramienta eléctrica si estuviese cansado, ni tampo-

co después de haber consumido drogas, alcohol o me-

dicamentos. El no estar atento durante el uso de la herra-

mienta eléctrica puede provocarle serias lesiones.

u Utilice un equipo de protección personal. Utilice siem-

pre una protección para los ojos. El riesgo a lesionarse

se reduce considerablemente si se utiliza un equipo de

protección adecuado como una mascarilla antipolvo, za-

patos de seguridad con suela antideslizante, casco, o pro-

u Evite una puesta en marcha involuntaria. Asegurarse

de que la herramienta eléctrica esté desconectada an-

tes de conectarla a la toma de corriente y/o al montar

el acumulador, al recogerla y al transportarla. Si trans-

porta la herramienta eléctrica sujetándola por el interrup-

tor de conexión/desconexión, o si alimenta la herramien-

ta eléctrica estando ésta conectada, ello puede dar lugar

u Retire las herramientas de ajuste o llaves fijas antes

de conectar la herramienta eléctrica. Una herramienta

de ajuste o llave fija colocada en una pieza rotante puede

producir lesiones al poner a funcionar la herramienta

u Evite posturas arriesgadas. Trabaje sobre una base

firme y mantenga el equilibrio en todo momento. Ello

le permitirá controlar mejor la herramienta eléctrica en

caso de presentarse una situación inesperada.

u Lleve puesta una vestimenta de trabajo adecuada. No

utilice vestimenta amplia ni joyas. Mantenga su pelo y

vestimenta alejados de las piezas móviles. La vesti-

menta suelta, el pelo largo y las joyas se pueden engan-

char con las piezas en movimiento.

u Si se proporcionan dispositivos para la conexión de las

instalaciones de extracción y recogida de polvo, ase-

gúrese que éstos estén conectados y que sean utiliza-

dos correctamente. El empleo de estos equipos reduce

los riesgos derivados del polvo.

u No permita que la familiaridad ganada por el uso fre-

cuente de herramientas eléctricas lo deje caer en la

complacencia e ignorar las normas de seguridad de

herramientas. Una acción negligente puede causar lesio-

nes graves en una fracción de segundo.

Uso y trato cuidadoso de herramientas eléctricas

u No sobrecargue la herramienta eléctrica. Utilice la he-

rramienta eléctrica adecuada para su aplicación. Con

la herramienta eléctrica adecuada podrá trabajar mejor y

más seguro dentro del margen de potencia indicado.

u No utilice la herramienta eléctrica si el interruptor es-

tá defectuoso. Las herramientas eléctricas que no se

puedan conectar o desconectar son peligrosas y deben

u Saque el enchufe de la red y/o retire el acumulador

desmontable de la herramienta eléctrica, antes de re-

alizar un ajuste, cambiar de accesorio o al guardar la

herramienta eléctrica. Esta medida preventiva reduce el

riesgo a conectar accidentalmente la herramienta eléctri-

u Guarde las herramientas eléctricas fuera del alcance

de los niños. No permita la utilización de la herramien-

ta eléctrica a aquellas personas que no estén familiari-

zadas con su uso o que no hayan leído estas instruccio-

nes. Las herramientas eléctricas utilizadas por personas

inexpertas son peligrosas.

u Cuide las herramientas eléctricas y los accesorios.

Controle la alineación de las piezas móviles, rotura de

piezas y cualquier otra condición que pudiera afectar

el funcionamiento de la herramienta eléctrica. En ca-

so de daño, la herramienta eléctrica debe repararse

Bosch Power Tools 1 609 92A 4NG | (11.04.2019)20 | Español

antes de su uso. Muchos de los accidentes se deben a

herramientas eléctricas con un mantenimiento deficiente. u Mantenga los útiles limpios y afilados. Los útiles man- tenidos correctamente se dejan guiar y controlar mejor. u Utilice la herramienta eléctrica, los accesorios, los úti- les, etc. de acuerdo a estas instrucciones, consideran-

do en ello las condiciones de trabajo y la tarea a reali-

zar. El uso de herramientas eléctricas para trabajos dife-

rentes de aquellos para los que han sido concebidas pue-

de resultar peligroso. u Mantenga las empuñaduras y las superficies de las empuñaduras secas, limpias y libres de aceite y grasa.

Las empuñaduras y las superficies de las empuñaduras

resbaladizas no permiten un manejo y control seguro de

la herramienta eléctrica en situaciones imprevistas.

Servicio u Únicamente deje reparar su herramienta eléctrica por un experto cualificado, empleando exclusivamente

piezas de repuesto originales. Solamente así se mantie-

ne la seguridad de la herramienta eléctrica.

Indicaciones de seguridad para atornilladoras u Sujete la herramienta eléctrica por las superficies de agarre aisladas, al realizar trabajos en los que el porta-

útiles pueda llegar a tocar conductores eléctricos

ocultos o su propio cable. En el caso del contacto del

portaútiles con conductores "bajo tensión", las partes me-

tálicas expuestas de la herramienta eléctrica pueden que-

dar "bajo tensión" y dar al operador una descarga eléctri-

ca. u Utilice unos aparatos de exploración adecuados para detectar conductores o tuberías ocultas, o consulte a

sus compañías abastecedoras. El contacto con conduc-

tores eléctricos puede provocar un incendio o una elec-

trocución. Al dañar una tubería de gas puede producirse

una explosión. La perforación de una tubería de agua pue-

de redundar en daños materiales o provocar una electro-

cución. u Sostenga firmemente la herramienta eléctrica. Al apretar y aflojar tornillos, pueden presentarse pares de

reacción momentáneos. u Asegure la pieza de trabajo. Una pieza de trabajo fijada con unos dispositivos de sujeción, o en un tornillo de ban-

co, se mantiene sujeta de forma mucho más segura que

con la mano. u Espere a que se haya detenido la herramienta eléctri- ca antes de depositarla. El útil puede engancharse y ha-

cerle perder el control sobre la herramienta eléctrica. u El enchufe macho de conexión, debe ser conectado sola- mente a un enchufe hembra de las mismas características

técnicas del enchufe macho en materia.

Descripción del producto y servicio

Lea íntegramente estas indicaciones de se-

guridad e instrucciones. Las faltas de obser-

vación de las indicaciones de seguridad y de

las instrucciones pueden causar descargas

eléctricas, incendios y/o lesiones graves.

Por favor, observe las ilustraciones en la parte inicial de las

instrucciones de servicio.

Utilización reglamentaria

El aparato ha sido diseñado para apretar y aflojar tornillos.

Componentes principales

La numeración de los componentes está referida a la imagen

de la herramienta eléctrica en la página ilustrada.

Casquillo de ajuste para tope de profundidad de ator-

Tope de profundidad de atornillado

Clip de sujeción al cinturón

Tecla de enclavamiento del interruptor de conexión/

Selector de sentido de giro

Empuñadura (zona de agarre aislada)

Los accesorios descritos e ilustrados no corresponden al

material que se adjunta de serie. La gama completa de acce-

sorios opcionales se detalla en nuestro programa de acceso-

Atornilladora GSR 6-25 TE GSR 6-25 TE GSR 6-45 TE Número de artículo

Potencia absorbida nominal W 701 701 701

máx. potencia útil W 327 327 327

Revoluciones en vacío min

0–2 500 0–3 000 0–4 500

Número de revoluciones nominal min

Atornilladora GSR 6-25 TE GSR 6-25 TE GSR 6-45 TE Peso según

/ II / II / II Atornilladora GSR 6-45 TE GSR 6-60 TE GSR 6-60 TE Número de artículo

Potencia absorbida nominal W 701 701 701

máx. potencia útil W 327 327 327

Revoluciones en vacío min

0–5 000 0–6 000 0–6 500

Número de revoluciones nominal min

/ II / II / II Las indicaciones son válidas para una tensión nominal [U] de 230 V. Estas indicaciones pueden variar con tensiones divergentes y en ejecucio-

nes específicas del país.

Información sobre ruidos y vibraciones

GSR 6-25 TE GSR 6-45 TE GSR 6-60 TE Valores de emisión de ruido determinados según EN 62841-2-2.

El nivel de ruido valorado con A de la herramienta eléctrica asciende típicamente a

Nivel de presión sonora

Nivel de potencia acústica

¡Usar unos protectores auditivos!

Valores totales de vibraciones a

(suma de vectores de tres direcciones) e inseguridad K determinados según EN 62841-2-2:

El nivel de vibraciones y el valor de emisiones de ruidos indi-

cados en estas instrucciones han sido determinados según

un procedimiento de medición normalizado y pueden servir

como base de comparación con otras herramientas eléctri-

cas. También son adecuados para estimar provisionalmente

la emisión de vibraciones y ruidos.

El nivel de vibraciones y el valor de emisiones de ruidos indi-

cados han sido determinados para las aplicaciones principa-

les de la herramienta eléctrica. Por ello, el nivel de vibracio-

nes y el valor de emisiones de ruidos pueden ser diferentes

si la herramienta eléctrica se utiliza para otras aplicaciones,

con útiles diferentes, o si el mantenimiento de la misma fue-

se deficiente. Ello puede suponer un aumento drástico de la

emisión de vibraciones y de ruidos durante el tiempo total de

Para determinar con exactitud las emisiones de vibraciones

y de ruidos, es necesario considerar también aquellos tiem-

pos en los que el aparato esté desconectado, o bien, esté en

funcionamiento, pero sin ser utilizado realmente. Ello puede

suponer una disminución drástica de las emisiones de vibra-

ciones y de ruidos durante el tiempo total de trabajo.

Fije unas medidas de seguridad adicionales para proteger al

usuario de los efectos por vibraciones, como por ejemplo:

Mantenimiento de la herramienta eléctrica y de los útiles,

conservar calientes las manos, organización de las secuen-

Montaje u Antes de cualquier manipulación en la herramienta eléctrica, sacar el enchufe de red de la toma de co-

Cambio de útil (ver figura A)

Retire el tope de profundidad (4) hacia delante. Retire la

punta recambiable de destornillador (1). En caso necesario,

Bosch Power Tools 1 609 92A 4NG | (11.04.2019)22 | Español

se puede extraer y cambiar también el portapuntas recam-

biables universal (10).

Tras el cambio del útil, coloque de nuevo el tope de profundi-

u ¡Observe la tensión de alimentación! La tensión de ali-

mentación deberá coincidir con las indicaciones en la

placa de características de la herramienta eléctrica.

Las herramientas eléctricas marcadas con 230V pue-

den funcionar también a 220V.

Ajuste del sentido de giro

Con el selector de sentido de giro (8) puede modificar el

sentido de giro de la herramienta eléctrica. Sin embargo, es-

to no es posible con el interruptor de conexión/desconexión

– Giro a la derecha: Para atornillar y enroscar tornillos,

presione el selector de sentido de giro (8) hacia la iz-

quierda, hasta el tope.

– Rotación a la izquierda: Para soltar o desenroscar torni-

llos, presione el selector de sentido de giro (8) hacia la

derecha hasta el tope.

Conexión/desconexión

Para la puesta en marcha de la herramienta eléctrica, accio-

nar y mantener en esa posición el interruptor de conexión/

Para enclavar el interruptor de conexión/desconexión (7)

apretado, oprima la tecla de enclavamiento (6).

Para desconectar la herramienta eléctrica, suelte el inte-

rruptor de conexión/desconexión (7) (6) o si está bloquea-

do, presione brevemente el interruptor de conexión/desco-

nexión (7) y luego suéltelo.

Ajuste de las revoluciones

El número de revoluciones de la herramienta eléctrica co-

nectada lo puede regular de modo continuo, según la pre-

sión ejercida sobre el interruptor de conexión/desconexión

Una leve presión sobre el interruptor de conexión/descone-

xión (7) origina un número de revoluciones bajo. Incremen-

tando paulatinamente la presión van aumentando las revolu-

ciones en igual medida.

Ajustar la profundidad de enroscado (ver figura B)

Con el casquillo de ajuste (3) se puede preseleccionar la

profundidad de enroscado de la cabeza de tornillo en la pie-

za de trabajo en 8 escalones enclavables por rotación. Cada

escalón corresponde a una modificación de la profundidad

de enroscado de 0,25mm.

Girando el casquillo de ajuste (3) en sentido horario se ob-

tiene una mayor profundidad de enroscado y girándolo en

sentido antihorario una menor profundidad de enroscado.

Se recomienda determinar probando el ajuste correcto.

Instrucciones de trabajo

u Antes de cualquier manipulación en la herramienta

eléctrica, sacar el enchufe de red de la toma de co-

u Solamente aplique la herramienta eléctrica desconec-

tada contra la tuerca o tornillo. Los útiles en rotación

Inserte el tornillo en la punta recambiable de destornillador

(1). El tornillo se sujeta mediante la fuerza de sujeción mag-

nética del portapuntas recambiables universal (10). Presio-

ne la punta del tornillo ejerciendo fuerza contra el material a

atornillar, hasta que asiente el tope de profundidad de ator-

nillado (4) sobre la pieza de trabajo.

Conecte la herramienta eléctrica. El tornillo es enroscado en

la pieza de trabajo hasta alcanzar la profundidad de atornilla-

do ajustada. El accionamiento se desacopla y el útil deja de

girar. Verifique la profundidad de atornillado y reajústela si

Para aflojar tornillos, ajuste el selector de sentido de giro (8)

para giro a izquierdas y retire hacia delante el tope de pro-

fundidad de atornillado (4) sin girar el casquillo de ajuste.

También puede trabajar con el tope de profundidad de ator-

nillado (4) colocado, si adapta la profundidad de atornillado.

Clip de sujeción al cinturón

El clip de cinturón (5) le permite enganchar la herramienta

eléctrica, p.ej., a un cinturón. De esta manera le quedan li-

bres ambas manos y tiene siempre accesible la herramienta

Mantenimiento y servicio

Mantenimiento y limpieza

u Antes de cualquier manipulación en la herramienta

eléctrica, sacar el enchufe de red de la toma de co-

u Mantenga limpia la herramienta eléctrica y las rejillas

de refrigeración para trabajar con eficacia y seguri-

Si es necesario reemplazar el cable de conexión, entonces

esto debe ser realizado por Bosch o por un servicio técnico

autorizado para herramientas eléctricas Bosch, para evitar

riesgos de seguridad.

Servicio técnico y atención al cliente

El servicio técnico le asesorará en las consultas que pueda

Ud. tener sobre la reparación y mantenimiento de su produc-

to, así como sobre piezas de recambio. Las representacio-

nes gráficas tridimensionales e informaciones de repuestos

se encuentran también bajo:

El equipo asesor de aplicaciones de Bosch le ayuda gustosa-

mente en caso de preguntas sobre nuestros productos y sus

Para cualquier consulta o pedido de piezas de repuesto es

imprescindible indicar el nº de artículo de 10dígitos que fi-

gura en la placa de características del producto.

1 609 92A 4NG | (11.04.2019) Bosch Power ToolsPortuguês | 23

Departamento de ventas Herramientas Eléctricas

C/Hermanos García Noblejas, 19

Para efectuar su pedido online de recambios o pedir la reco-

gida para la reparación de su máquina, entre en la página

www.herramientasbosch.net.

Tel. Asesoramiento al cliente: 902 531 553

Código Postal B1642AMQ Ciudad Autónoma de Buenos Aires

Tel.: (54) 11 5296 5200

E-Mail: herramientas.bosch@ar.bosch.com

www.argentina.bosch.com.ar

0258 Providencia – Santiago de Chile

Robert Bosch Sociedad Anónima

Av. Primavera 781 Piso 2, Urbanización Chacarilla San Borja

Recomendamos que las herramientas eléctricas, accesorios

y embalajes sean sometidos a un proceso de recuperación

que respete el medio ambiente.

¡No arroje las herramientas eléctricas a la basu-

Sólo para los países de laUE:

Conforme a la Directiva Europea 2012/19/UE sobre apara-

tos eléctricos y electrónicos inservibles, tras su transposi-

ción en ley nacional, deberán acumularse por separado las

herramientas eléctricas para ser sometidas a un reciclaje

El símbolo es solamente válido, si también se encuentra

sobre la placa de características del producto/fabricado.

Instruções de segurança

ferramentas eléctricas

rede) e a ferramentas eléctricas operadas com acumulador

junto com ferramentas eléctricas protegidas por

risco de choque eléctrico.

risco de um choque eléctrico.

ferramentas eléctricas. Esta medida de segurança evita

de ligar/desligar (7).

cablu de alimentare).

programul nostru de accesorii.

n de conformidad UE Declaramos bajo nuestra exclusiva responsabilidad, que los productos nom-

brados cumplen con todas las disposiciones correspondientes de las Directi-

vas y los Reglamentos mencionados a continuación y están en conformidad

con las siguientes normas.

Documentos técnicos de: *
