BEDIENUNGSANLEITUNG GSR 645 TE Professional BOSCH

de Originalbetriebsanleitung

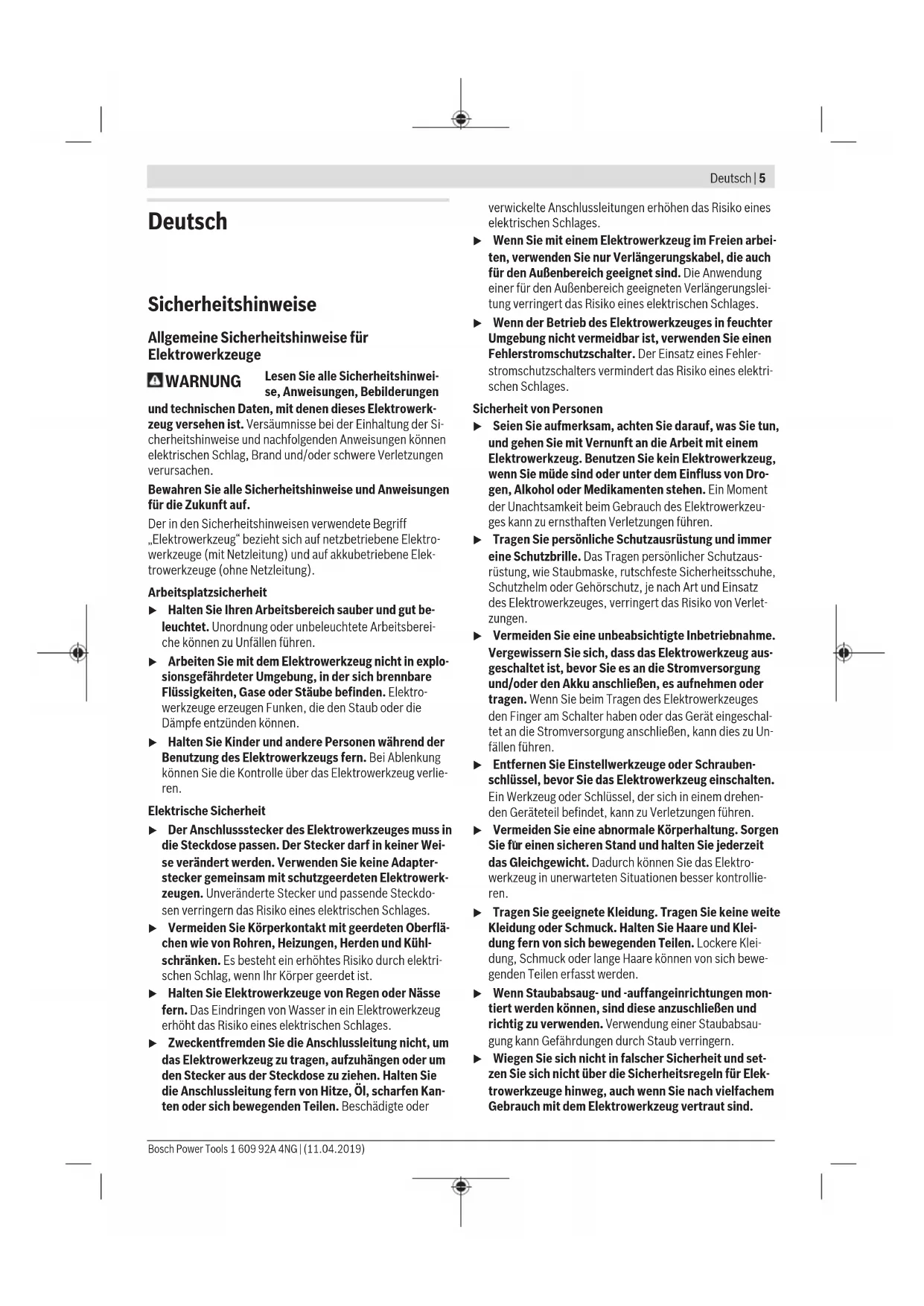

Allgemeine Sicherheitshinweise für

WARNUNG Lesen Sie alle Sicherheitshinwei-

se, Anweisungen, Bebilderungen

und technischen Daten, mit denen dieses Elektrowerk-

zeug versehen ist. Versäumnisse bei der Einhaltung der Si-

cherheitshinweise und nachfolgenden Anweisungen können

elektrischen Schlag, Brand und/oder schwere Verletzungen

Bewahren Sie alle Sicherheitshinweise und Anweisungen

für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff

„Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektro-

werkzeuge (mit Netzleitung) und auf akkubetriebene Elek-

trowerkzeuge (ohne Netzleitung).

Arbeitsplatzsicherheit u Halten Sie Ihren Arbeitsbereich sauber und gut be- leuchtet. Unordnung oder unbeleuchtete Arbeitsberei-

che können zu Unfällen führen. u Arbeiten Sie mit dem Elektrowerkzeug nicht in explo- sionsgefährdeter Umgebung, in der sich brennbare

Flüssigkeiten, Gase oder Stäube befinden. Elektro-

werkzeuge erzeugen Funken, die den Staub oder die

Dämpfe entzünden können. u Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung

können Sie die Kontrolle über das Elektrowerkzeug verlie-

Elektrische Sicherheit u Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Wei-

se verändert werden. Verwenden Sie keine Adapter-

stecker gemeinsam mit schutzgeerdeten Elektrowerk-

zeugen. Unveränderte Stecker und passende Steckdo-

sen verringern das Risiko eines elektrischen Schlages. u Vermeiden Sie Körperkontakt mit geerdeten Oberflä- chen wie von Rohren, Heizungen, Herden und Kühl-

schränken. Es besteht ein erhöhtes Risiko durch elektri-

schen Schlag, wenn Ihr Körper geerdet ist. u Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug

erhöht das Risiko eines elektrischen Schlages. u Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um

den Stecker aus der Steckdose zu ziehen. Halten Sie

die Anschlussleitung fern von Hitze, Öl, scharfen Kan-

ten oder sich bewegenden Teilen. Beschädigte oder

verwickelte Anschlussleitungen erhöhen das Risiko eines

elektrischen Schlages. u Wenn Sie mit einem Elektrowerkzeug im Freien arbei- ten, verwenden Sie nur Verlängerungskabel, die auch

für den Außenbereich geeignet sind. Die Anwendung

einer für den Außenbereich geeigneten Verlängerungslei-

tung verringert das Risiko eines elektrischen Schlages. u Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen

Fehlerstromschutzschalter. Der Einsatz eines Fehler-

stromschutzschalters vermindert das Risiko eines elektri-

Sicherheit von Personen u Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem

Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug,

wenn Sie müde sind oder unter dem Einfluss von Dro-

gen, Alkohol oder Medikamenten stehen. Ein Moment

der Unachtsamkeit beim Gebrauch des Elektrowerkzeu-

ges kann zu ernsthaften Verletzungen führen. u Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzaus-

rüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe,

Schutzhelm oder Gehörschutz, je nach Art und Einsatz

des Elektrowerkzeuges, verringert das Risiko von Verlet-

zungen. u Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug aus-

geschaltet ist, bevor Sie es an die Stromversorgung

und/oder den Akku anschließen, es aufnehmen oder

tragen. Wenn Sie beim Tragen des Elektrowerkzeuges

den Finger am Schalter haben oder das Gerät eingeschal-

tet an die Stromversorgung anschließen, kann dies zu Un-

fällen führen. u Entfernen Sie Einstellwerkzeuge oder Schrauben- schlüssel, bevor Sie das Elektrowerkzeug einschalten.

Ein Werkzeug oder Schlüssel, der sich in einem drehen-

den Geräteteil befindet, kann zu Verletzungen führen. u Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie fu

r einen sicheren Stand und halten Sie jederzeit

das Gleichgewicht. Dadurch können Sie das Elektro-

werkzeug in unerwarteten Situationen besser kontrollie-

ren. u Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Klei-

dung fern von sich bewegenden Teilen. Lockere Klei-

dung, Schmuck oder lange Haare können von sich bewe-

genden Teilen erfasst werden. u Wenn Staubabsaug- und -auffangeinrichtungen mon- tiert werden können, sind diese anzuschließen und

richtig zu verwenden. Verwendung einer Staubabsau-

gung kann Gefährdungen durch Staub verringern. u Wiegen Sie sich nicht in falscher Sicherheit und set- zen Sie sich nicht über die Sicherheitsregeln für Elek-

trowerkzeuge hinweg, auch wenn Sie nach vielfachem

Gebrauch mit dem Elektrowerkzeug vertraut sind. Bosch Power Tools 1 609 92A 4NG | (11.04.2019)6 | Deutsch

Achtloses Handeln kann binnen Sekundenbruchteilen zu

schweren Verletzungen führen.

Verwendung und Behandlung des Elektrowerkzeugs u Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie fu

r Ihre Arbeit das dafür bestimmte Elektrowerk-

zeug. Mit dem passenden Elektrowerkzeug arbeiten Sie

besser und sicherer im angegebenen Leistungsbereich. u Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein-

oder ausschalten lässt, ist gefährlich und muss repariert

werden. u Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie einen abnehmbaren Akku, bevor Sie Ge-

räteeinstellungen vornehmen, Einsatzwerkzeugteile

wechseln oder das Elektrowerkzeug weglegen. Diese

Vorsichtsmaßnahme verhindert den unbeabsichtigten

Start des Elektrowerkzeuges. u Bewahren Sie unbenutzte Elektrowerkzeuge außer- halb der Reichweite von Kindern auf. Lassen Sie keine

Personen das Elektrowerkzeug benutzen, die mit die-

sem nicht vertraut sind oder diese Anweisungen nicht

gelesen haben. Elektrowerkzeuge sind gefährlich, wenn

sie von unerfahrenen Personen benutzt werden. u Pflegen Sie Elektrowerkzeuge und Einsatzwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile

einwandfrei funktionieren und nicht klemmen, ob Tei-

le gebrochen oder so beschädigt sind, dass die Funkti-

on des Elektrowerkzeuges beeinträchtigt ist. Lassen

Sie beschädigte Teile vor dem Einsatz des Gerätes re-

parieren. Viele Unfälle haben ihre Ursache in schlecht ge-

warteten Elektrowerkzeugen. u Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen

Schneidkanten verklemmen sich weniger und sind leich-

ter zu führen. u Verwenden Sie Elektrowerkzeug, Zubehör, Einsatz- werkzeuge usw. entsprechend diesen Anweisungen.

Berücksichtigen Sie dabei die Arbeitsbedingungen

und die auszuführende Tätigkeit. Der Gebrauch von

Elektrowerkzeugen fur andere als die vorgesehenen An-

wendungen kann zu gefährlichen Situationen führen. u Halten Sie Griffe und Griffflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Griffflächen er-

lauben keine sichere Bedienung und Kontrolle des Elek-

trowerkzeugs in unvorhergesehenen Situationen.

Service u Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen repa-

rieren. Damit wird sichergestellt, dass die Sicherheit des

Elektrowerkzeuges erhalten bleibt.

Sicherheitshinweise für Schrauber u Halten Sie das Elektrowerkzeug an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen

die Schraube verborgene Stromleitungen oder die ei-

gene Anschlussleitung treffen kann. Der Kontakt der

Schraube mit einer spannungsführenden Leitung kann

auch metallene Geräteteile unter Spannung setzen und zu

einem elektrischen Schlag führen. u Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspüren, oder ziehen Sie

die örtliche Versorgungsgesellschaft hinzu. Kontakt

mit Elektroleitungen kann zu Feuer und elektrischem

Schlag führen. Beschädigung einer Gasleitung kann zur

Explosion führen. Eindringen in eine Wasserleitung verur-

sacht Sachbeschädigung oder kann einen elektrischen

Schlag verursachen. u Halten Sie das Elektrowerkzeug gut fest. Beim Festzie- hen und Lösen von Schrauben können kurzzeitig hohe Re-

aktionsmomente auftreten. u Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer

gehalten als mit Ihrer Hand. u Warten Sie, bis das Elektrowerkzeug zum Stillstand gekommen ist, bevor Sie es ablegen. Das Einsatzwerk-

zeug kann sich verhaken und zum Verlust der Kontrolle

über das Elektrowerkzeug führen.

Leistungsbeschreibung

Lesen Sie alle Sicherheitshinweise und An-

weisungen. Versäumnisse bei der Einhaltung

der Sicherheitshinweise und Anweisungen

können elektrischen Schlag, Brand und/oder

schwere Verletzungen verursachen.

Bitte beachten Sie die Abbildungen im vorderen Teil der Be-

Bestimmungsgemäßer Gebrauch

Das Elektrowerkzeug ist bestimmt zum Eindrehen und Lösen

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht

sich auf die Darstellung des Elektrowerkzeuges auf der

Einstellhülse für Schraubentiefenanschlag

Schraubtiefenanschlag

Feststelltaste für Ein-/Ausschalter

Drehrichtungsumschalter

Handgriff (isolierte Grifffläche)

Abgebildetes oder beschriebenes Zubehör gehört nicht zum

Standard-Lieferumfang. Das vollständige Zubehör finden

Sie in unserem Zubehörprogramm.

1 609 92A 4NG | (11.04.2019) Bosch Power ToolsDeutsch | 7

Nennaufnahmeleistung W 701 701 701

max. Abgabeleistung W 327 327 327

Leerlaufdrehzahl min

Werkzeugaufnahme ¼" Innensechskant ¼" Innensechskant ¼" Innensechskant

max. Schrauben-Ø mm 6 6 6

Gewicht entsprechend

Nennaufnahmeleistung W 701 701 701

max. Abgabeleistung W 327 327 327

Leerlaufdrehzahl min

Werkzeugaufnahme ¼" Innensechskant ¼" Innensechskant ¼" Innensechskant

max. Schrauben-Ø mm 6 6 6

Gewicht entsprechend

/ II / II / II Die Angaben gelten für eine Nennspannung [U] von 230V. Bei abweichenden Spannungen und in länderspezifischen Ausführungen können diese

Geräusch-/Vibrationsinformation

GSR 6-25 TE GSR 6-45 TE GSR 6-60 TE Geräuschemissionswerte ermittelt entsprechend EN 62841-2-2.

Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise

Schallleistungspegel

Unsicherheit K Gehörschutz tragen!

Schwingungsgesamtwerte a

(Vektorsumme dreier Richtungen) und Unsicherheit K ermittelt entsprechend EN 62841-2-2:

Der in diesen Anweisungen angegebene Schwingungspegel

und der Geräuschemissionswert sind entsprechend einem

genormten Messverfahren gemessen worden und können für

den Vergleich von Elektrowerkzeugen miteinander verwen-

det werden. Sie eignen sich auch für eine vorläufige Ein-

schätzung der Schwingungs- und Geräuschemission.

Der angegebene Schwingungspegel und der Geräuschemis-

sionswert repräsentieren die hauptsächlichen Anwendungen

des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug

für andere Anwendungen, mit abweichenden Einsatzwerk-

zeugen oder ungenügender Wartung eingesetzt wird, können

der Schwingungspegel und der Geräuschemissionswert ab-

Bosch Power Tools 1 609 92A 4NG | (11.04.2019)8 | Deutsch

weichen. Dies kann die Schwingungs- und Geräusch-

emission über den gesamten Arbeitszeitraum deutlich erhö-

Für eine genaue Abschätzung der Schwingungs- und Ge-

räuschemissionen sollten auch die Zeiten berücksichtigt

werden, in denen das Gerät abgeschaltet ist oder zwar läuft,

aber nicht tatsächlich im Einsatz ist. Dies kann die Schwin-

gungs- und Geräuschemissionen über den gesamten Arbeits-

zeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz

des Bedieners vor der Wirkung von Schwingungen fest wie

zum Beispiel: Wartung von Elektrowerkzeug und Einsatz-

werkzeugen, Warmhalten der Hände, Organisation der Ar-

u Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den

Netzstecker aus der Steckdose.

Werkzeugwechsel (siehe Bild A)

Ziehen Sie den Tiefenanschlag (4) nach vorn ab. Ziehen Sie

das Schrauberbit (1) heraus. Bei Bedarf kann auch der Uni-

versalbithalter (10) herausgezogen und gewechselt werden.

Stecken Sie nach erfolgtem Werkzeugwechsel den Tiefenan-

u Beachten Sie die Netzspannung! Die Spannung der

Stromquelle muss mit den Angaben auf dem Typen-

schild des Elektrowerkzeuges übereinstimmen. Mit

230V gekennzeichnete Elektrowerkzeuge können

auch an 220V betrieben werden.

Drehrichtung einstellen

Mit dem Drehrichtungsumschalter (8) können Sie die Dreh-

richtung des Elektrowerkzeuges ändern. Bei gedrücktem

Ein-/Ausschalter (7) ist dies jedoch nicht möglich.

– Rechtslauf: Zum Eindrehen von Schrauben drücken Sie

den Drehrichtungsumschalter (8) nach links bis zum An-

– Linkslauf: Zum Lösen bzw. Herausdrehen von Schrauben

drücken Sie den Drehrichtungsumschalter (8) nach

rechts bis zum Anschlag durch.

Drücken Sie zur Inbetriebnahme des Elektrowerkzeuges

den Ein-/Ausschalter (7) und halten Sie ihn gedrückt.

Zum Feststellen des gedrückten Ein-/Ausschalters (7)

drücken Sie die Feststelltaste (6).

Um das Elektrowerkzeug auszuschalten, lassen Sie den

Ein-/Ausschalter (7) los bzw. wenn er mit der Feststelltaste

(6) arretiert ist, drücken Sie den Ein-/Ausschalter (7) kurz

und lassen ihn dann los.

Sie können die Drehzahl des eingeschalteten Elektrowerk-

zeugs stufenlos regulieren, je nachdem, wie weit Sie den

Ein-/Ausschalter (7) eindrücken.

Leichter Druck auf den Ein-/Ausschalter (7) bewirkt eine

niedrige Drehzahl. Mit zunehmendem Druck erhöht sich die

Einschraubtiefe einstellen (siehe Bild B)

Mit der Einstellhülse (3) kann die Einschraubtiefe des

Schraubenkopfes in das Werkstück in 8 rastenden Stufen je

Umdrehung vorgewählt werden. Jede Stufe entspricht einer

Veränderung der Einschraubtiefe um 0,25mm.

Drehen der Einstellhülse (3) im Uhrzeigersinn ergibt eine

größere Einschraubtiefe, drehen entgegen dem Uhrzeiger-

sinn eine kleinere Einschraubtiefe.

Die erforderliche Einstellung ermitteln Sie am besten durch

eine Probeverschraubung.

u Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den

Netzstecker aus der Steckdose.

u Setzen Sie das Elektrowerkzeug nur ausgeschaltet auf

die Mutter/Schraube auf. Sich drehende Einsatzwerk-

zeuge können abrutschen.

Führen Sie die Schraube an das Schrauberbit (1). Die

Schraube wird durch die Magnethaltekraft des Universal-

bithalters (10) gehalten. Drücken Sie die Schraubenspitze

kräftig gegen den zu verschraubenden Werkstoff, bis der

Schraubtiefenanschlag (4) auf dem Werkstück aufsteht.

Schalten Sie das Elektrowerkzeug ein. Die Schraube wird in

das Werkstück eingedreht, bis die eingestellte Einschraub-

tiefe erreicht ist. Der Antrieb wird ausgekuppelt; die Werk-

zeugaufnahme dreht sich nicht mehr. Kontrollieren Sie die

Einschraubtiefe und stellen Sie diese ggf. nach.

Zum Lösen von Schrauben stellen Sie den Drehrichtungsum-

schalter (8) auf Linkslauf und ziehen den Schraubtiefenan-

schlag (4) nach vorn ab ohne die Einstellhülse zu drehen.

Sie können auch mit aufgesetztem Schraubtiefenanschlag

(4) arbeiten, wenn Sie die Einschraubtiefe anpassen.

Mit dem Gurthalteclip (5) können Sie das Elektrowerkzeug z.

B. an einem Gurt einhängen. Sie haben dann beide Hände

frei und das Elektrowerkzeug ist jederzeit griffbereit.

Wartung und Reinigung

u Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den

Netzstecker aus der Steckdose.

u Halten Sie das Elektrowerkzeug und die Lüftungs-

schlitze sauber, um gut und sicher zu arbeiten.

Wenn ein Ersatz der Anschlussleitung erforderlich ist, dann

ist dies von Bosch oder einer autorisierten Kundendienst-

stelle für Bosch-Elektrowerkzeuge auszuführen, um Sicher-

heitsgefährdungen zu vermeiden.

1 609 92A 4NG | (11.04.2019) Bosch Power ToolsEnglish | 9

Kundendienst und Anwendungsberatung

Der Kundendienst beantwortet Ihre Fragen zu Reparatur und

Wartung Ihres Produkts sowie zu Ersatzteilen. Explosions-

zeichnungen und Informationen zu Ersatzteilen finden Sie

auch unter: www.bosch-pt.com

Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne

bei Fragen zu unseren Produkten und deren Zubehör.

www.powertool-portal.de, das Internetportal für Handwer-

Geben Sie bei allen Rückfragen und Ersatzteilbestellungen

bitte unbedingt die 10-stellige Sachnummer laut Typen-

schild des Produkts an.

Robert Bosch Power Tools GmbH Servicezentrum Elektrowerkzeuge

37589 Kalefeld – Willershausen

Unter www.bosch-pt.de können Sie online Ersatzteile be-

stellen oder Reparaturen anmelden.

Kundendienst: Tel.: (0711) 40040460

Fax: (0711) 40040461

E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com

Unter www.bosch-pt.at können Sie online Ersatzteile bestel-

Tel.: (01) 797222010

E-Mail: service.elektrowerkzeuge@at.bosch.com

Unter www.bosch-pt.com/ch/de können Sie online Ersatz-

Elektrowerkzeuge, Zubehör und Verpackungen sollen einer

umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie Elektrowerkzeuge nicht in den

Gemaß der Europaischen Richtlinie 2012/19/EU uber Elek-

tro- und Elektronik-Altgerate und ihrer Umsetzung in natio-

nales Recht mussen nicht mehr gebrauchsfahige Elektro-

werkzeuge getrennt gesammelt und einer umweltgerechten

Wiederverwertung zugefuhrt werden.

Tel.: +40 21 405 7541

EU-Konformitätserklärung

Wir erklären in alleiniger Verantwortung, dass die genannten Produkte allen

einschlägigen Bestimmungen der nachfolgend aufgeführten Richtlinien und

Verordnungen entsprechen und mit folgenden Normen übereinstimmen.

Technische Unterlagen bei: *
