BEDIENUNGSANLEITUNG GSR 12 VET Professional BOSCH

de Originalbetriebsanleitung

Deutsch . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 4

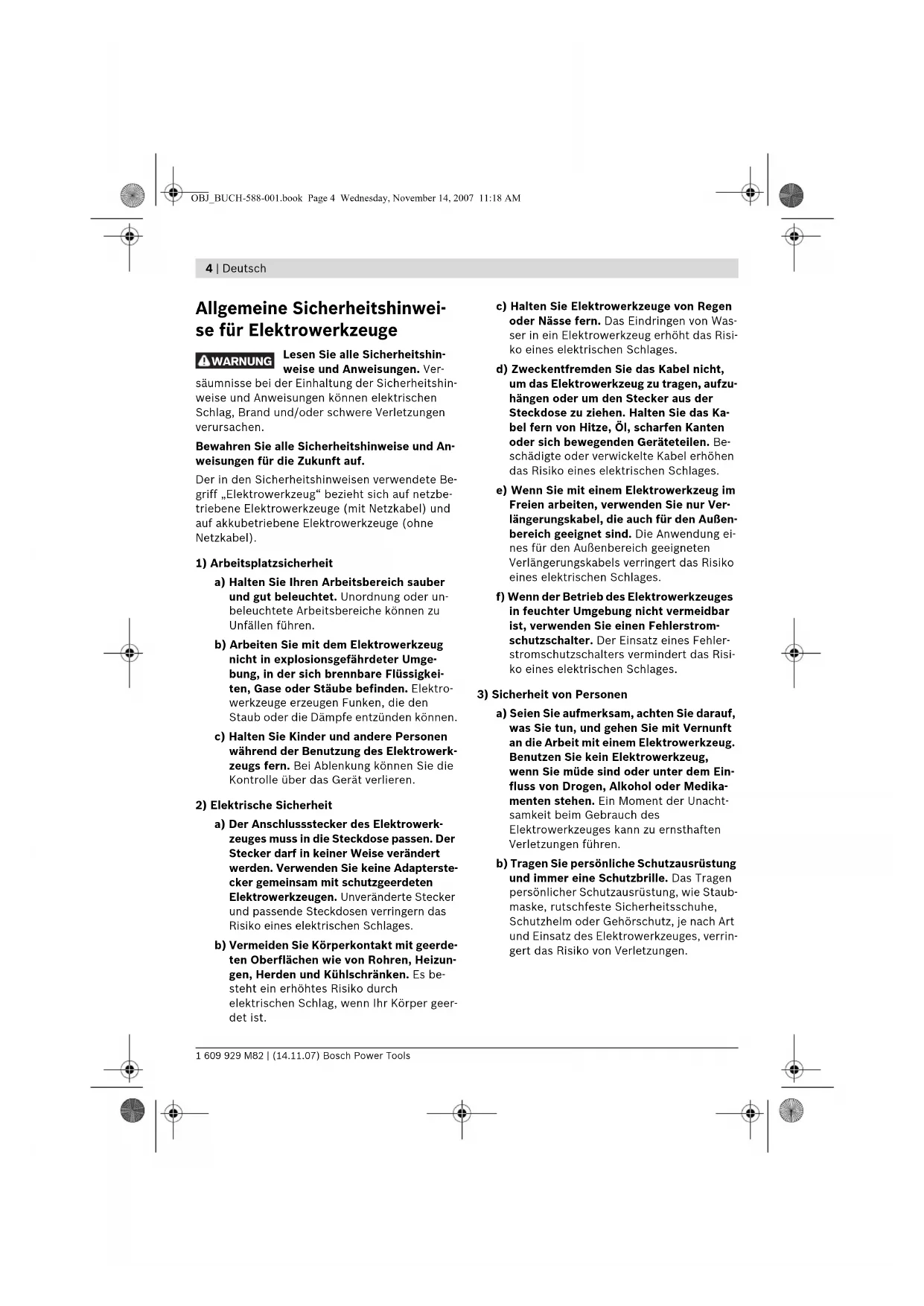

Allgemeine Sicherheitshinwei-

se für Elektrowerkzeuge

Lesen Sie alle Sicherheitshin-

weise und Anweisungen. Ver-

säumnisse bei der Einhaltung der Sicherheitshin-

weise und Anweisungen können elektrischen

Schlag, Brand und/oder schwere Verletzungen

Bewahren Sie alle Sicherheitshinweise und An-

weisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Be-

griff „Elektrowerkzeug“ bezieht sich auf netzbe-

triebene Elektrowerkzeuge (mit Netzkabel) und

auf akkubetriebene Elektrowerkzeuge (ohne

1) Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber

und gut beleuchtet. Unordnung oder un-

beleuchtete Arbeitsbereiche können zu

b) Arbeiten Sie mit dem Elektrowerkzeug

nicht in explosionsgefährdeter Umge-

bung, in der sich brennbare Flüssigkei-

ten, Gase oder Stäube befinden. Elektro-

werkzeuge erzeugen Funken, die den

Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und andere Personen

während der Benutzung des Elektrowerk-

zeugs fern. Bei Ablenkung können Sie die

Kontrolle über das Gerät verlieren.

2) Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerk-

zeuges muss in die Steckdose passen. Der

Stecker darf in keiner Weise verändert

werden. Verwenden Sie keine Adapterste-

cker gemeinsam mit schutzgeerdeten

Elektrowerkzeugen. Unveränderte Stecker

und passende Steckdosen verringern das

Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerde-

ten Oberflächen wie von Rohren, Heizun-

gen, Herden und Kühlschränken. Es be-

steht ein erhöhtes Risiko durch

elektrischen Schlag, wenn Ihr Körper geer-

c) Halten Sie Elektrowerkzeuge von Regen

oder Nässe fern. Das Eindringen von Was-

ser in ein Elektrowerkzeug erhöht das Risi-

ko eines elektrischen Schlages.

d) Zweckentfremden Sie das Kabel nicht,

um das Elektrowerkzeug zu tragen, aufzu-

hängen oder um den Stecker aus der

Steckdose zu ziehen. Halten Sie das Ka-

bel fern von Hitze, Öl, scharfen Kanten

oder sich bewegenden Geräteteilen. Be-

schädigte oder verwickelte Kabel erhöhen

das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im

Freien arbeiten, verwenden Sie nur Ver-

längerungskabel, die auch für den Außen-

bereich geeignet sind. Die Anwendung ei-

nes für den Außenbereich geeigneten

Verlängerungskabels verringert das Risiko

eines elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeuges

in feuchter Umgebung nicht vermeidbar

ist, verwenden Sie einen Fehlerstrom-

schutzschalter. Der Einsatz eines Fehler-

stromschutzschalters vermindert das Risi-

ko eines elektrischen Schlages.

3) Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf,

was Sie tun, und gehen Sie mit Vernunft

an die Arbeit mit einem Elektrowerkzeug.

Benutzen Sie kein Elektrowerkzeug,

wenn Sie müde sind oder unter dem Ein-

fluss von Drogen, Alkohol oder Medika-

menten stehen. Ein Moment der Unacht-

samkeit beim Gebrauch des

Elektrowerkzeuges kann zu ernsthaften

Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüstung

und immer eine Schutzbrille. Das Tragen

persönlicher Schutzausrüstung, wie Staub-

maske, rutschfeste Sicherheitsschuhe,

Schutzhelm oder Gehörschutz, je nach Art

und Einsatz des Elektrowerkzeuges, verrin-

gert das Risiko von Verletzungen.

WARNUNG OBJ_BUCH-588-001.book Page 4 Wednesday, November 14, 2007 11:18 AMDeutsch | 5

Bosch Power Tools 1 609 929 M82 | (14.11.07)

c) Vermeiden Sie eine unbeabsichtigte Inbe-

triebnahme. Vergewissern Sie sich, dass

das Elektrowerkzeug ausgeschaltet ist,

bevor Sie es an die Stromversorgung

und/oder den Akku anschließen, es auf-

nehmen oder tragen. Wenn Sie beim Tra-

gen des Elektrowerkzeuges den Finger am

Schalter haben oder das Gerät eingeschal-

tet an die Stromversorgung anschließen,

kann dies zu Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge oder

Schraubenschlüssel, bevor Sie das Elek-

trowerkzeug einschalten. Ein Werkzeug

oder Schlüssel, der sich in einem drehen-

den Geräteteil befindet, kann zu Verletzun-

e) Vermeiden Sie eine abnormale Körperhal-

tung. Sorgen Sie für einen sicheren Stand

und halten Sie jederzeit das Gleichge-

wicht. Dadurch können Sie das Elektro-

werkzeug in unerwarteten Situationen bes-

f) Tragen Sie geeignete Kleidung. Tragen

Sie keine weite Kleidung oder Schmuck.

Halten Sie Haare, Kleidung und Hand-

schuhe fern von sich bewegenden Teilen.

Lockere Kleidung, Schmuck oder lange

Haare können von sich bewegenden Teilen

g) Wenn Staubabsaug- und -auffangein-

richtungen montiert werden können,

vergewissern Sie sich, dass diese ange-

schlossen sind und richtig verwendet

werden. Verwendung einer Staubabsau-

gung kann Gefährdungen durch Staub ver-

4) Verwendung und Behandlung des Elektro-

a) Überlasten Sie das Gerät nicht. Verwen-

den Sie für Ihre Arbeit das dafür be-

stimmte Elektrowerkzeug. Mit dem pas-

senden Elektrowerkzeug arbeiten Sie

besser und sicherer im angegebenen Leis-

b) Benutzen Sie kein Elektrowerkzeug, des-

sen Schalter defekt ist. Ein Elektrowerk-

zeug, das sich nicht mehr ein- oder aus-

schalten lässt, ist gefährlich und muss

c) Ziehen Sie den Stecker aus der Steckdo-

se und/oder entfernen Sie den Akku, be-

vor Sie Geräteeinstellungen vornehmen,

Zubehörteile wechseln oder das Gerät

weglegen. Diese Vorsichtsmaßnahme ver-

hindert den unbeabsichtigten Start des

d) Bewahren Sie unbenutzte Elektrowerk-

zeuge außerhalb der Reichweite von Kin-

dern auf. Lassen Sie Personen das Gerät

nicht benutzen, die mit diesem nicht ver-

traut sind oder diese Anweisungen nicht

gelesen haben. Elektrowerkzeuge sind ge-

fährlich, wenn sie von unerfahrenen Perso-

e) Pflegen Sie Elektrowerkzeuge mit Sorg-

falt. Kontrollieren Sie, ob bewegliche Tei-

le einwandfrei funktionieren und nicht

klemmen, ob Teile gebrochen oder so be-

schädigt sind, dass die Funktion des Elek-

trowerkzeuges beeinträchtigt ist. Lassen

Sie beschädigte Teile vor dem Einsatz des

Gerätes reparieren. Viele Unfälle haben ih-

re Ursache in schlecht gewarteten Elektro-

f) Halten Sie Schneidwerkzeuge scharf und

sauber. Sorgfältig gepflegte Schneidwerk-

zeuge mit scharfen Schneidkanten ver-

klemmen sich weniger und sind leichter zu

g) Verwenden Sie Elektrowerkzeug, Zube-

hör, Einsatzwerkzeuge usw. entspre-

chend diesen Anweisungen. Berücksichti-

gen Sie dabei die Arbeitsbedingungen

und die auszuführende Tätigkeit. Der Ge-

brauch von Elektrowerkzeugen für andere

als die vorgesehenen Anwendungen kann

zu gefährlichen Situationen führen.

OBJ_BUCH-588-001.book Page 5 Wednesday, November 14, 2007 11:18 AM1 609 929 M82 | (14.11.07) Bosch Power Tools

5) Verwendung und Behandlung des Akku-

a) Laden Sie die Akkus nur in Ladegeräten

auf, die vom Hersteller empfohlen wer-

den. Für ein Ladegerät, das für eine be-

stimmte Art von Akkus geeignet ist, be-

steht Brandgefahr, wenn es mit anderen

Akkus verwendet wird.

b) Verwenden Sie nur die dafür vorgesehe-

nen Akkus in den Elektrowerkzeugen. Der

Gebrauch von anderen Akkus kann zu Ver-

letzungen und Brandgefahr führen.

c) Halten Sie den nicht benutzten Akku fern

von Büroklammern, Münzen, Schlüsseln,

Nägeln, Schrauben oder anderen kleinen

Metallgegenständen, die eine Überbrü-

ckung der Kontakte verursachen könn-

ten. Ein Kurzschluss zwischen den Akku-

kontakten kann Verbrennungen oder Feuer

d) Bei falscher Anwendung kann Flüssigkeit

aus dem Akku austreten. Vermeiden Sie

den Kontakt damit. Bei zufälligem Kon-

takt mit Wasser abspülen. Wenn die Flüs-

sigkeit in die Augen kommt, nehmen Sie

zusätzlich ärztliche Hilfe in Anspruch.

Austretende Akkuflüssigkeit kann zu Haut-

reizungen oder Verbrennungen führen.

a) Lassen Sie Ihr Elektrowerkzeug nur von

qualifiziertem Fachpersonal und nur mit

Original-Ersatzteilen reparieren. Damit

wird sichergestellt, dass die Sicherheit des

Elektrowerkzeuges erhalten bleibt.

f Halten Sie das Elektrowerkzeug gut fest.

Beim Festziehen und Lösen von Schrauben

können kurzfristig hohe Reaktionsmomente

f Sichern Sie das Werkstück. Ein mit Spann-

vorrichtungen oder Schraubstock festgehalte-

nes Werkstück ist sicherer gehalten als mit Ih-

f Warten Sie, bis das Elektrowerkzeug zum

Stillstand gekommen ist, bevor Sie es able-

gen. Das Einsatzwerkzeug kann sich verhaken

und zum Verlust der Kontrolle über das Elek-

f Vermeiden Sie ein versehentliches Einschal-

ten. Vergewissern Sie sich, dass der

Ein-/Ausschalter in ausgeschalteter Position

ist, bevor Sie einen Akku einsetzen. Das Tra-

gen des Elektrowerkzeugs mit Ihrem Finger

am Ein-/Ausschalter oder das Einsetzen des

Akkus in das eingeschaltete Elektrowerkzeug

kann zu Unfällen führen.

f Öffnen Sie den Akku nicht. Es besteht die Ge-

fahr eines Kurzschlusses.

Schützen Sie den Akku vor Hitze, z. B.

auch vor dauernder Sonneneinstrah-

lung, und Feuer. Es besteht Explosions-

Funktionsbeschreibung

Lesen Sie alle Sicherheitshinweise

und Anweisungen. Versäumnisse

bei der Einhaltung der Sicherheits-

hinweise und Anweisungen können

elektrischen Schlag, Brand und/oder

schwere Verletzungen verursachen.

Bitte klappen Sie die Aufklappseite mit der Dar-

stellung des Elektrowerkzeugs auf, und lassen

Sie diese Seite aufgeklappt, während Sie die

Betriebsanleitung lesen.

Bestimmungsgemäßer Gebrauch

Das Elektrowerkzeug ist bestimmt zum Eindre-

hen und Lösen von Schrauben.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponen-

ten bezieht sich auf die Darstellung des Elektro-

werkzeuges auf der Grafikseite.

3 Einstellhülse für Schraubtiefenanschlag

4 Schraubtiefenanschlag

OBJ_BUCH-588-001.book Page 6 Wednesday, November 14, 2007 11:18 AMDeutsch | 7 Bosch Power Tools 1 609 929 M82 | (14.11.07) 5 Akku-Entriegelungstaste

8 Drehrichtungsumschalter

11 Universalbithalter*

*Abgebildetes oder beschriebenes Zubehör gehört

nicht zum Standard-Lieferumfang.

Geräusch-/Vibrationsinformation

Messwerte ermittelt entsprechend EN 60745.

Der A-bewertete Schalldruckpegel des Gerätes

ist typischerweise kleiner als 70 dB(A). Unsicher-

Der Geräuschpegel beim Arbeiten kann 80 dB(A)

Schwingungsgesamtwerte (Vektorsumme dreier

Richtungen) ermittelt entsprechend EN 60745:

Schrauben: Schwingungsemissionswert

Der in diesen Anweisungen angegebene Schwin-

gungspegel ist entsprechend einem in EN 60745

genormten Messverfahren gemessen worden

und kann für den Vergleich von Elektrowerkzeu-

gen miteinander verwendet werden. Er eignet

sich auch für eine vorläufige Einschätzung der

Schwingungsbelastung.

Der angegebene Schwingungspegel repräsen-

tiert die hauptsächlichen Anwendungen des Elek-

trowerkzeugs. Wenn allerdings das Elektrowerk-

zeug für andere Anwendungen, mit

abweichenden Einsatzwerkzeugen oder ungenü-

gender Wartung eingesetzt wird, kann der

Schwingungspegel abweichen. Dies kann die

Schwingungsbelastung über den gesamten Ar-

beitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungs-

belastung sollten auch die Zeiten berücksichtigt

werden, in denen das Gerät abgeschaltet ist oder

zwar läuft, aber nicht tatsächlich im Einsatz ist.

Dies kann die Schwingungsbelastung über den

gesamten Arbeitszeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen

zum Schutz des Bedieners vor der Wirkung von

Schwingungen fest wie zum Beispiel: Wartung

von Elektrowerkzeug und Einsatzwerkzeugen,

Warmhalten der Hände, Organisation der Ar-

Konformitätserklärung

Wir erklären in alleiniger Verantwortung, dass

das unter „Technische Daten“ beschriebene Pro-

dukt mit den folgenden Normen oder normativen

Dokumenten übereinstimmt: EN 60745 gemäß

den Bestimmungen der Richtlinien

2004/108/EG, 98/37/EG (bis 28.12.2009),

2006/42/EG (ab 29.12.2009).

Technische Unterlagen bei:

Robert Bosch GmbH, PT/ESC,

– Schnellbohrschrauben

Gewicht entsprechend

kg 1,75 Bitte beachten Sie die Sachnummer auf dem Typen-schild Ihres Elektrowerkzeugs. Die Handelsbezeichnun-gen einzelner Elektrowerkzeuge können variieren. Dr. Egbert Schneider

Ein neuer oder längere Zeit nicht verwendeter

Akku bringt erst nach ca. 5 Lade- und Entladezyk-

len seine volle Leistung.

Zur Entnahme des Akkus 6 drücken Sie die Ent-

riegelungstasten 5 und ziehen den Akku nach un-

ten aus dem Elektrowerkzeug. Wenden Sie dabei

Der Akku ist mit einer NTC-Temperaturüberwa-

chung ausgestattet, welche ein Aufladen nur im

Temperaturbereich zwischen 0 °C und 45 °C zu-

lässt. Dadurch wird eine hohe Akku-Lebensdauer

Eine wesentlich verkürzte Betriebszeit nach der

Aufladung zeigt an, dass der Akku verbraucht ist

und ersetzt werden muss.

Beachten Sie die Hinweise zur Entsorgung.

Werkzeugwechsel (siehe Bild A)

f Bringen Sie vor allen Arbeiten am Elektrowerk-

zeug (z.B. Wartung, Werkzeugwechsel etc.) so-

wie bei dessen Transport und Aufbewahrung

den Drehrichtungsumschalter in Mittelstellung.

Bei unbeabsichtigtem Betätigen des Ein-/Aus-

schalters besteht Verletzungsgefahr.

Ziehen Sie den Tiefenanschlag 4 nach vorn ab.

Ziehen Sie das Schrauberbit 1 heraus. Bei Bedarf

kann auch der Universalbithalter 11 herausgezo-

gen und gewechselt werden.

Stecken Sie nach erfolgtem Werkzeugwechsel

den Tiefenanschlag 4 wieder auf.

f Verwenden Sie nur original Bosch Flachak-

kupacks mit der auf dem Typschild Ihres

Elektrowerkzeugs angegebenen Spannung.

Der Gebrauch von anderen Akkus kann zu Ver-

letzungen und Brandgefahr führen.

Stellen Sie den Drehrichtungsumschalter 8 auf

die Mitte, um ein unbeabsichtigtes Einschalten

zu verhindern. Setzen Sie den geladenen Akku 6

in den Griff ein, bis dieser spürbar einrastet und

bündig am Griff anliegt.

Drehrichtung einstellen

Mit dem Drehrichtungsumschalter 8 können Sie

die Drehrichtung des Elektrowerkzeuges ändern.

Bei gedrücktem Ein-/Ausschalter 7 ist dies je-

Rechtslauf: Stellen Sie den Drehrichtungsum-

schalter 8 auf das Symbol „R“.

Linkslauf: Zum Herausdrehen von Schrauben

Stellen Sie den Drehrichtungsumschalter 8 auf

Drücken Sie zur Inbetriebnahme des Elektro-

werkzeuges den Ein-/Ausschalter 7 und halten

Um das Elektrowerkzeug auszuschalten lassen

Sie den Ein-/Ausschalter 7 los.

Sie können die Drehzahl des eingeschalteten

Elektrowerkzeugs stufenlos regulieren, je nach-

dem, wie weit Sie den Ein-/Ausschalter 7 eindrü-

Leichter Druck auf den Ein-/Ausschalter 7 be-

wirkt eine niedrige Drehzahl. Mit zunehmenden

Druck erhöht sich die Drehzahl.

Beim Loslassen des Ein-/Ausschalters 7 wird das

Bohrfutter abgebremst und dadurch das Nach-

laufen des Einsatzwerkzeuges verhindert.

OBJ_BUCH-588-001.book Page 8 Wednesday, November 14, 2007 11:18 AMDeutsch | 9

Bosch Power Tools 1 609 929 M82 | (14.11.07)

Einschraubtiefe einstellen (siehe Bild B)

Mit der Einstellhülse 3 kann die Einschraubtiefe

des Schraubenkopfes in das Werkstück stufenlos

eingestellt werden. Jede Umdrehung entspricht

einer Veränderung der Einschraubtiefe um

Drehen der Einstellhülse 3 im Uhrzeigersinn er-

gibt eine größere Einschraubtiefe, Drehen entge-

gen dem Uhrzeigersinn eine kleinere Einschraub-

Schieben Sie die Einstellhülse 3 bis zum An-

schlag nach vorn, stellen Sie die Einschraubtiefe

durch Drehen der Einstellhülse 3 ein und schieb-

nen Sie die Einstellhülse 3 anschließend nach

hinten, bis diese einrastet.

Die erforderliche Einstellung ermitteln Sie am

besten durch eine Probeverschraubung.

f Setzen Sie das Elektrowerkzeug nur ausge-

schaltet auf die Schraube auf. Sich drehende

Einsatzwerkzeuge können abrutschen.

Führen Sie die Schraube an das Schrauberbit 1.

Die Schraube wird durch den in die Werkzeugauf-

nahme integrierten Magnetring gehalten. Drü-

cken Sie die Schraubenspitze kräftig gegen den

zu verschraubenden Werkstoff, bis der Schraub-

tiefenanschlag 4 auf dem Werkstück aufsteht.

Schalten Sie das Elektrowerkzeug ein. Die

Schraube wird in das Werkstück eingedreht, bis

die eingestellte Einschraubtiefe erreicht ist. Der

Antrieb wird ausgekuppelt; die Werkzeugaufnah-

me dreht sich nicht mehr. Kontrollieren Sie die

Einschraubtiefe und stellen Sie diese ggf. nach.

Zum Lösen von Schrauben stellen Sie den Dreh-

richtungsumschalter 8 auf Linkslauf und ziehen

den Schraubtiefenanschlag 4 nach vorn ab ohne

die Einstellhülse zu drehen.

Sie können auch mit aufgesetztem Schraubtie-

fenanschlag 4 arbeiten, wenn Sie die Einschraub-

Beleuchtung (Zubehör)

Mit der Glühlampe 9 können Sie Schraubstellen

bei ungünstigen Lichtverhältnissen ausleuchten.

Entfernen Sie die Schutzkappe 10 und schieben

Sie die Glühlampe 9 bis zum Anschlag in die Ein-

Um die Glühlampe 9 ein- bzw. auszuschalten,

drehen Sie den Schalter in die erforderliche Rich-

Hinweis: Verwenden Sie das Elektrowerkzeug

ohne die Glühlampe 9, muss immer die Schutz-

kappe 10 eingesteckt sein.

Wartung und Reinigung

f Bringen Sie vor allen Arbeiten am Elektro-

werkzeug (z.B. Wartung, Werkzeugwechsel

etc.) sowie bei dessen Transport und Aufbe-

wahrung den Drehrichtungsumschalter in

Mittelstellung. Bei unbeabsichtigtem Betäti-

gen des Ein-/Ausschalters besteht Verlet-

f Halten Sie das Elektrowerkzeug und die Lüf-

tungsschlitze sauber, um gut und sicher zu

Sollte das Elektrowerkzeug trotz sorgfältiger Her-

stellungs- und Prüfverfahren einmal ausfallen, ist

die Reparatur von einer autorisierten Kunden-

dienststelle für Bosch-Elektrowerkzeuge ausfüh-

Geben Sie bei allen Rückfragen und Ersatzteilbe-

stellungen bitte unbedingt die 10-stellige Sach-

nummer laut Typenschild des Elektrowerkzeuges

OBJ_BUCH-588-001.book Page 9 Wednesday, November 14, 2007 11:18 AM1 609 929 M82 | (14.11.07) Bosch Power Tools

Kundendienst und Kundenberatung

Der Kundendienst beantwortet Ihre Fragen zu

Reparatur und Wartung Ihres Produkts sowie zu

Ersatzteilen. Explosionszeichnungen und Infor-

mationen zu Ersatzteilen finden Sie auch unter:

Das Bosch-Kundenberater-Team hilft Ihnen gerne

bei Fragen zu Kauf, Anwendung und Einstellung

von Produkten und Zubehören.

www.powertool-portal.de, das Internetportal

für Handwerker und Heimwerker.

www.ewbc.de, der Informations-Pool für Hand-

werk und Ausbildung.

Robert Bosch GmbH Servicezentrum Elektrowerkzeuge

E-Mail: Servicezentrum.Elektrowerkzeuge@de.

ABE Service GmbH Jochen-Rindt-Straße 1

Elektrowerkzeuge, Zubehör und Verpackungen

sollen einer umweltgerechten Wiederverwertung

Werfen Sie Elektrowerkzeuge nicht

Gemäß der Europäischen Richtli-

nie 2002/96/EG über Elektro- und

Elektronik-Altgeräte und ihrer Um-

setzung in nationales Recht müs-

sen nicht mehr gebrauchsfähige Elektrowerkzeu-

ge getrennt gesammelt und einer

umweltgerechten Wiederverwertung zugeführt

Ni-Cd: Nickel-Cadmium

Achtung: Diese Akkus enthalten Cadmium, ein

hochgiftiges Schwermetall.

Ni-MH: Nickel-Metallhydrid

Werfen Sie Akkus/Batterien nicht in den Haus-

müll, ins Feuer oder ins Wasser. Akkus/Batterien

sollen gesammelt, recycelt oder auf umwelt-

freundliche Weise entsorgt werden.

Gemäß der Richtlinie 91/157/EWG müssen de-

fekte oder verbrauchte Akkus/Batterien recycelt

Nicht mehr gebrauchsfähige Akkus/Batterien

können direkt abgegeben werden bei:

Recyclingzentrum Elektrowerkzeuge

Osteroder Landstraße 3

Änderungen vorbehalten.
