pacitet efter ca. 5 opladninger og afladninger.

vågning, som kun tillader en opladning i tempera-

Indstil omdrejningstal

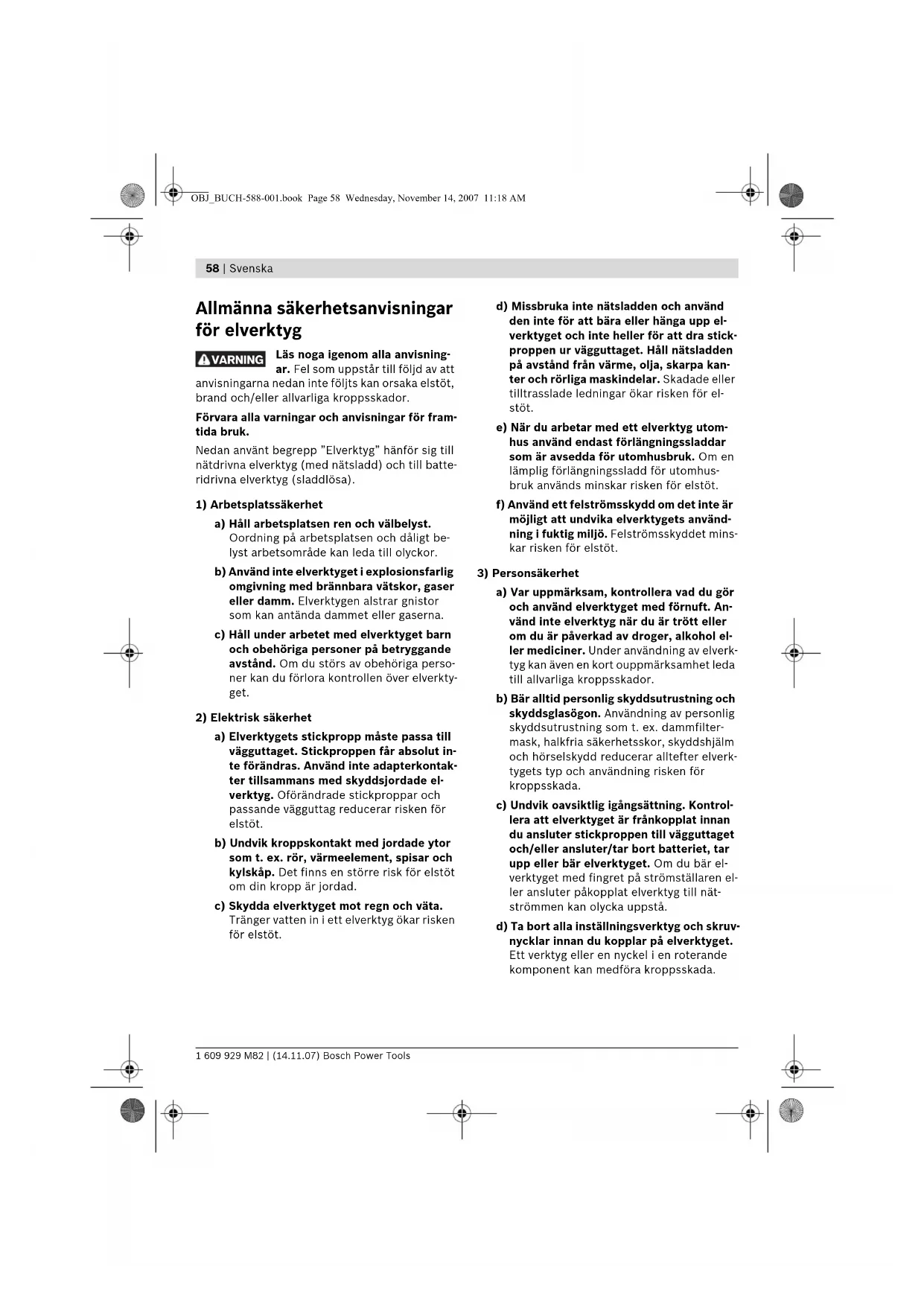

Allmänna säkerhetsanvisningar

Läs noga igenom alla anvisning-

ar. Fel som uppstår till följd av att

anvisningarna nedan inte följts kan orsaka elstöt,

brand och/eller allvarliga kroppsskador.

Förvara alla varningar och anvisningar för fram-

Nedan använt begrepp ”Elverktyg” hänför sig till

nätdrivna elverktyg (med nätsladd) och till batte-

ridrivna elverktyg (sladdlösa).

1) Arbetsplatssäkerhet

a) Håll arbetsplatsen ren och välbelyst.

Oordning på arbetsplatsen och dåligt be-

lyst arbetsområde kan leda till olyckor.

b) Använd inte elverktyget i explosionsfarlig

omgivning med brännbara vätskor, gaser

eller damm. Elverktygen alstrar gnistor

som kan antända dammet eller gaserna.

c) Håll under arbetet med elverktyget barn

och obehöriga personer på betryggande

avstånd. Om du störs av obehöriga perso-

ner kan du förlora kontrollen över elverkty-

2) Elektrisk säkerhet

a) Elverktygets stickpropp måste passa till

vägguttaget. Stickproppen får absolut in-

te förändras. Använd inte adapterkontak-

ter tillsammans med skyddsjordade el-

verktyg. Oförändrade stickproppar och

passande vägguttag reducerar risken för

b) Undvik kroppskontakt med jordade ytor

som t. ex. rör, värmeelement, spisar och

kylskåp. Det finns en större risk för elstöt

om din kropp är jordad.

c) Skydda elverktyget mot regn och väta.

Tränger vatten in i ett elverktyg ökar risken

d) Missbruka inte nätsladden och använd

den inte för att bära eller hänga upp el-

verktyget och inte heller för att dra stick-

proppen ur vägguttaget. Håll nätsladden

på avstånd från värme, olja, skarpa kan-

ter och rörliga maskindelar. Skadade eller

tilltrasslade ledningar ökar risken för el-

e) När du arbetar med ett elverktyg utom-

hus använd endast förlängningssladdar

som är avsedda för utomhusbruk. Om en

lämplig förlängningssladd för utomhus-

bruk används minskar risken för elstöt.

f) Använd ett felströmsskydd om det inte är

möjligt att undvika elverktygets använd-

ning i fuktig miljö. Felströmsskyddet mins-

kar risken för elstöt.

a) Var uppmärksam, kontrollera vad du gör

och använd elverktyget med förnuft. An-

vänd inte elverktyg när du är trött eller

om du är påverkad av droger, alkohol el-

ler mediciner. Under användning av elverk-

tyg kan även en kort ouppmärksamhet leda

till allvarliga kroppsskador.

b) Bär alltid personlig skyddsutrustning och

skyddsglasögon. Användning av personlig

skyddsutrustning som t. ex. dammfilter-

mask, halkfria säkerhetsskor, skyddshjälm

och hörselskydd reducerar alltefter elverk-

tygets typ och användning risken för

c) Undvik oavsiktlig igångsättning. Kontrol-

lera att elverktyget är frånkopplat innan

du ansluter stickproppen till vägguttaget

och/eller ansluter/tar bort batteriet, tar

upp eller bär elverktyget. Om du bär el-

verktyget med fingret på strömställaren el-

ler ansluter påkopplat elverktyg till nät-

strömmen kan olycka uppstå.

d) Ta bort alla inställningsverktyg och skruv-

nycklar innan du kopplar på elverktyget.

Ett verktyg eller en nyckel i en roterande

komponent kan medföra kroppsskada.

VARNING OBJ_BUCH-588-001.book Page 58 Wednesday, November 14, 2007 11:18 AMSvenska | 59

Bosch Power Tools 1 609 929 M82 | (14.11.07)

e) Undvik onormala kroppsställningar. Se

till att du står stadigt och håller balansen.

I detta fall kan du lättare kontrollera elverk-

tyget i oväntade situationer.

f) Bär lämpliga arbetskläder. Bär inte löst

hängande kläder eller smycken. Håll hå-

ret, kläderna och handskarna på avstånd

från rörliga delar. Löst hängande kläder,

långt hår och smycken kan dras in av rote-

g) Vid elverktyg med dammutsugnings- och

-uppsamlingsutrustning, se till att denna

är rätt monterade och används på korrekt

sätt. Användning av dammutsugning mins-

kar de risker damm orsakar.

4) Korrekt användning och hantering av elverk-

a) Överbelasta inte elverktyget. Använd för

aktuellt arbete avsett elverktyg. Med ett

lämpligt elverktyg kan du arbeta bättre och

säkrare inom angivet effektområde.

b) Ett elverktyg med defekt strömställare

får inte längre användas. Ett elverktyg

som inte kan kopplas in eller ur är farligt

och måste repareras.

c) Dra stickproppen ur vägguttaget och/el-

ler ta bort batteriet innan inställningar ut-

förs, tillbehörsdelar byts ut eller elverkty-

get lagras. Denna skyddsåtgärd förhindrar

oavsiktlig inkoppling av elverktyget.

d) Förvara elverktygen oåtkomliga för barn.

Låt elverktyget inte användas av personer

som inte är förtrogna med dess använd-

ning eller inte läst denna anvisning. El-

verktygen är farliga om de används av oer-

e) Sköt elverktyget omsorgsfullt. Kontrolle-

ra att rörliga komponenter fungerar fel-

fritt och inte kärvar, att komponenter inte

brustit eller skadats; orsaker som kan le-

da till att elverktygets funktioner påver-

kas menligt. Låt skadade delar repareras

innan elverktyget tas i bruk. Många olyck-

or orsakas av dåligt skötta elverktyg.

f) Håll skärverktygen skarpa och rena. Om-

sorgsfullt skötta skärverktyg med skarpa

eggar kommer inte så lätt i kläm och går

g) Använd elverktyget, tillbehör, insatsverk-

tyg osv. enligt dessa anvisningar. Ta

hänsyn till arbetsvillkoren och arbetsmo-

menten. Om elverktyget används på ett

sätt som det inte är avsett för kan farliga si-

5) Omsorgsfull hantering och användning av

a) Ladda batterierna endast i de laddare

som tillverkaren rekommenderat. Om en

laddare som är avsedd för en viss typ av

batterier används för andra batterityper

finns risk för brand.

b) Använd endast batterier som är avsedda

för aktuellt elverktyg. Används andra bat-

terier finns risk för kroppsskada och

c) Håll gem, mynt, nycklar, spikar, skruvar

och andra små metallföremål på avstånd

från reservbatterier för att undvika en

bygling av kontakterna. En kortslutning av

batteriets kontakter kan leda till brännska-

d) Om batteriet används på fel sätt finns

risk för att vätska rinner ur batteriet.

Undvik kontakt med vätskan. Vid oavsikt-

lig kontakt spola med vatten. Om vätska

kommer i kontakt med ögonen uppsök

dessutom läkare. Batterivätskan kan med-

föra hudirritation och brännskada.

a) Låt endast kvalificerad fackpersonal re-

parera elverktyget och endast med origi-

nalreservdelar. Detta garanterar att el-

verktygets säkerhet upprätthålls.

OBJ_BUCH-588-001.book Page 59 Wednesday, November 14, 2007 11:18 AM1 609 929 M82 | (14.11.07) Bosch Power Tools 60 | Svenska

säkerhetsanvisningar

f Håll stadigt tag i elverktyget. Vid idragning

och urdragning av skruvar kan kortvarigt höga

reaktionsmoment uppstå.

f Säkra arbetsstycket. Ett arbetsstycke som är

fastspänt i en uppspänningsanordning eller

ett skruvstycke hålls säkrare än med handen.

f Vänta tills elverktyget stannat helt innan du

lägger bort det. Insatsverktyget kan haka upp

sig och leda till att du kan förlora kontrollen

f Undvik oavsiktlig påkoppling. Kontrollera att

strömställaren är i frånslaget läge innan bat-

terimodulen sätts in. Att bära elverktyget

med fingret på strömställaren eller att sätta in

batterimodulen i påkopplat elverktyg kan leda

f Öppna inte batterimodulen. Detta kan leda

Skydda batterimodulen mot hög vär-

me som t. ex. längre solbestrålning

och eld. Explosionsrisk föreligger.

Funktionsbeskrivning

Läs noga igenom alla anvisningar.

Fel som uppstår till följd av att anvis-

ningarna nedan inte följts kan orsaka

elstöt, brand och/eller allvarliga

Fäll upp sidan med illustration av elverktyget och

håll sidan uppfälld när du läser bruksanvisningen.

Ändamålsenlig användning

Elverktyget är avsett för i- och urdragning av skru-

Illustrerade komponenter

Numreringen av komponenterna hänvisar till il-

3 Ställhylsa för skruvdjupanslag

5 Batterimodulens upplåsningsknapp

7 Strömställare Till/Från

11 Universalbitshållare* *I bruksanvisningen avbildat och beskrivet tillbehör in-går inte standardleveransen. Tekniska data

Buller-/vibrationsdata

Mätvärdena har bestämts baserande på

Elverktygets A-vägda ljudtrycksnivå är i typiska

fall mindre än 70 dB(A). Onoggrannhet K = 3 dB.

Ljudnivån kan vid arbeten överskrida 80 dB(A).

kg 1,75 Beakta produktnumret på elverktygets typskylt. Handelsbeteckningarna för enskilda elverktyg kan varie- ra.

OBJ_BUCH-588-001.book Page 60 Wednesday, November 14, 2007 11:18 AMSvenska | 61

Bosch Power Tools 1 609 929 M82 | (14.11.07)

Totala vibrationsvärden (vektorsumma ur tre rikt-

ningar) framtaget enligt EN 60745:

skruvdragning: Vibrationsemissionsvärde

Mätningen av den vibrationsnivå som anges i den-

na anvisning har utförts enligt en mätmetod som

är standardiserad i EN 60745 och kan användas

vid jämförelse av olika elverktyg. Mätmetoden är

även lämplig för preliminär bedömning av vibra-

Den angivna vibrationsnivån representerar den

huvudsakliga användningen av elverktyget. Om

däremot elverktyget används för andra ändamål

och med andra insatsverktyg eller inte underhål-

lits ordentligt kan vibrationsnivån avvika. Härvid

kan vibrationsbelastningen under arbetsperio-

För en exakt bedömning av vibrationsbelastning-

en bör även de tider beaktas när elvektyget är

frånkopplat eller är igång men inte används. Det-

ta reducerar tydligt vibrationsbelastningen för

den totala arbetsperioden.

Bestäm extra säkerhetsåtgärder för att skydda

operatören mot vibrationernas inverkan t.ex.: un-

derhåll av elverktyget och insatsverktygen, att

hålla händerna varma, organisation av arbetsför-

Försäkran om överensstämmelse

Vi försäkrar härmed under exklusivt ansvar att

denna produkt som beskrivs i ”Tekniska data”

överensstämmer med följande normer och nor-

mativa dokument: EN 60745 enligt bestämmel-

serna i direktiven 2004/108/EG, 98/37/EG (till

Teknisk tillverkningsdokumentation finns hos:

En ny eller under en längre tid inte använd batte-

riemodul får först efter ca. 5 laddnings- och ur-

laddningscykler sin fulla kapacitet.

För borttagning av batterimodulen 6 tryck på

upplåsningsknappen 5 och dra batterimodulen

nedåt ur elverktyget. Bruka inte våld.

Batterimodulen är försedd med en NTC-tempera-

turövervakning som endast tillåter uppladdning

inom ett temperaturområde mellan 0 °C och

45 °C. Härvid uppnår batterimodulen en lång

Är brukstiden efter uppladdning onormalt kort ty-

der det på att batterierna är förbrukade och mås-

Beakta anvisningarna för avfallshantering.

Verktygsbyte (se bild A)

f Innan åtgärder utförs på elverktyget (t. ex.

underhåll, verktygsbyte osv) och för trans-

port och lagring ställ riktningsomkopplaren i

mittläge. Om strömställaren Till/Från oavsikt-

ligt påverkas finns risk för kroppsskada.

Dra bort djupanslaget 4 framåt. Dra ut skruvbit-

sen 1. Vid behov kan även universalhållaren 11

Skjut efter verktygsbyte åter upp djupanslaget 4.

Insättning av batterimodul

f Använd endast original Bosch stavbatterier-

moduler med den spänning som anges på el-

verktygets typskylt. Används andra batterier

finns risk för personskada och brand.

Ställ riktningsomkopplaren 8 i mittläge för att

undvika oavsiktlig start. Skjut in den uppladdade

batterimodulen 6 i handtaget tills den tydligt

snäpper fast och ligger i plan med handtaget.

Inställning av rotationsriktning

Med riktningsomkopplaren 8 kan elverktygets ro-

tationsriktning ändras. Vid nedtryckt strömställa-

re Till/Från 7 kan omkoppling inte ske.

Högergång: Ställ riktningsomkopplaren 8 mot

Vänstergång: För utdragning av skruvar ställ rikt-

ningsomkopplaren 8 mot symbolen ”L”.

Tryck för start av elverktyget ned strömställaren

Till/Från 7 och håll den nedtryckt.

För frånkoppling av elverktyget släpp strömstäl-

Inställning av varvtal

Varvtalet på inkopplat elverktyg kan justeras

steglöst genom att mer eller mindre trycka ned

strömställaren Till/Från 7.

Ett lätt tryck på strömställaren Till/Från 7 ger ett

lågt varvtal. Med tilltagande tryck ökar varvtalet.

När strömställaren Till/Från 7 släpps, bromsas

borrchucken upp som sedan stoppar insatsverk-

Inställning av iskruvningsjdup (se bild B)

Med ställhylsan 3 kan skruvhuvudets inskruv-

ningsdjup i arbetsstycket ställas in steglöst. Varje

varv motsvarar en ändring av inskruvningsdjupet

Vrid ställhylsan 3 medurs för större inskruvnings-

djup och moturs för mindre inskruvningsdjup.

Skjut ställhylsan 3 framåt mot anslag, ställ in in-

skruvningsdjupet genom att vrida ställhylsan 3

och skjut sedan ställhylsan 3 bakåt tills den snäp-

Pröva dig fram till nödvändig inställning genom

f Elverktyget ska vara frånkopplat när det förs

mot skruven. Roterande einsatsverktyg kan

För skruven mot skruvbitsen 1. Magnetringen

som sitter i verktygsfästet håller skruven. Tryck

skruvspetsen kraftigt mot materialet tills skruv-

djupanslaget 4 ligger an mot arbetsstycket.

Koppla på elverktyget. Skruven skruvas nu in i ar-

betsstycket tills inställt inskruvningsdjup upp-

nåtts. Drivningen kopplas ur och verktygsfästet

roterar inte längre. Kontrollera inskruvningsdju-

pet och justera vid behov.

För urdragning av skruvar ställ riktningsomkopp-

laren 8 på vänstergång och dra bort djupanslaget

4 framåt utan att vrida ställhylsan.

Elverktyget kan även användas med påsatt djup-

anslag 4 när skruvdjupet anpassas.

Belysning (tillbehör)

Dåligt upplysta skruvställen kan med glödlampan

Ta bort skyddskapseln 10 och skjut in glödlam-

pan 9 mot stopp i insticksöppningen.

Glödlampan 9 slås på och av med strömställaren.

Anvisning: Skyddskapseln 10 måste alltid vara in-

stucken när elverktyget används utan glödlampa 9.

Underhåll och service

Underhåll och rengöring

f Innan åtgärder utförs på elverktyget (t. ex.

underhåll, verktygsbyte osv) och för trans-

port och lagring ställ riktningsomkopplaren i

mittläge. Om strömställaren Till/Från oavsikt-

ligt påverkas finns risk för kroppsskada.

f Håll elverktyget och dess ventilationsöpp-

ningar rena för bra och säkert arbete.

Om i elverktyget trots exakt tillverkning och

sträng kontroll störning skulle uppstå, bör repa-

ration utföras av auktoriserad serviceverkstad för

Ange alltid vid förfrågningar och reservdelsbe-

ställningar det 10-siffriga produktnumret som

finns på elverktygets typskylt.

OBJ_BUCH-588-001.book Page 62 Wednesday, November 14, 2007 11:18 AMSvenska | 63

Bosch Power Tools 1 609 929 M82 | (14.11.07)

Kundservice och kundkonsulter

Kundservicen ger svar på frågor beträffande re-

paration och underhåll av produkter och reserv-

delar. Sprängskissar och informationer om re-

servdelar lämnas även på adressen:

Bosch kundkonsultgruppen hjälper gärna när det

gäller frågor beträffande köp, användning och in-

ställning av produkter och tillbehör.

Elverktyg, tillbehör och förpackning ska omhän-

dertas på miljövänligt sätt för återvinning.

Endast för EU-länder:

Släng inte elverktyg i hushållsav-

Enligt europeiska direktivet

2002/96/EG för kasserade elektris-

ka och elektroniska apparater och

dess modifiering till nationell rätt

måste obrukbara elverktyg omhändertas separat

och på miljövänligt sätt lämnas in för återvinning.

Sekundär-/primärbatterier:

Ni-Cd: Nickel-kadmium

Obs! Dessa batterier innehåller kadmium, en

höggiftig tungmetall.

Ni-MH: Nickel-metallhydrid

Förbrukade batterier får inte slängas i hushållsav-

fall och inte heller i eld eller vatten. Batterierna

ska samlas för återvinning eller omhändertas på

Endast för EU-länder:

Defekta eller förbrukade batterier måste enligt

direktivet 91/157/EEG omhändertas för återvin-

Ändringar förbehålles.

Det nedenstående anvendte uttrykket «elektro-

Opplading av batteriet
