KÄYTTÖOHJE GSR 12 VET Professional BOSCH

fi Alkuperäiset ohjeet

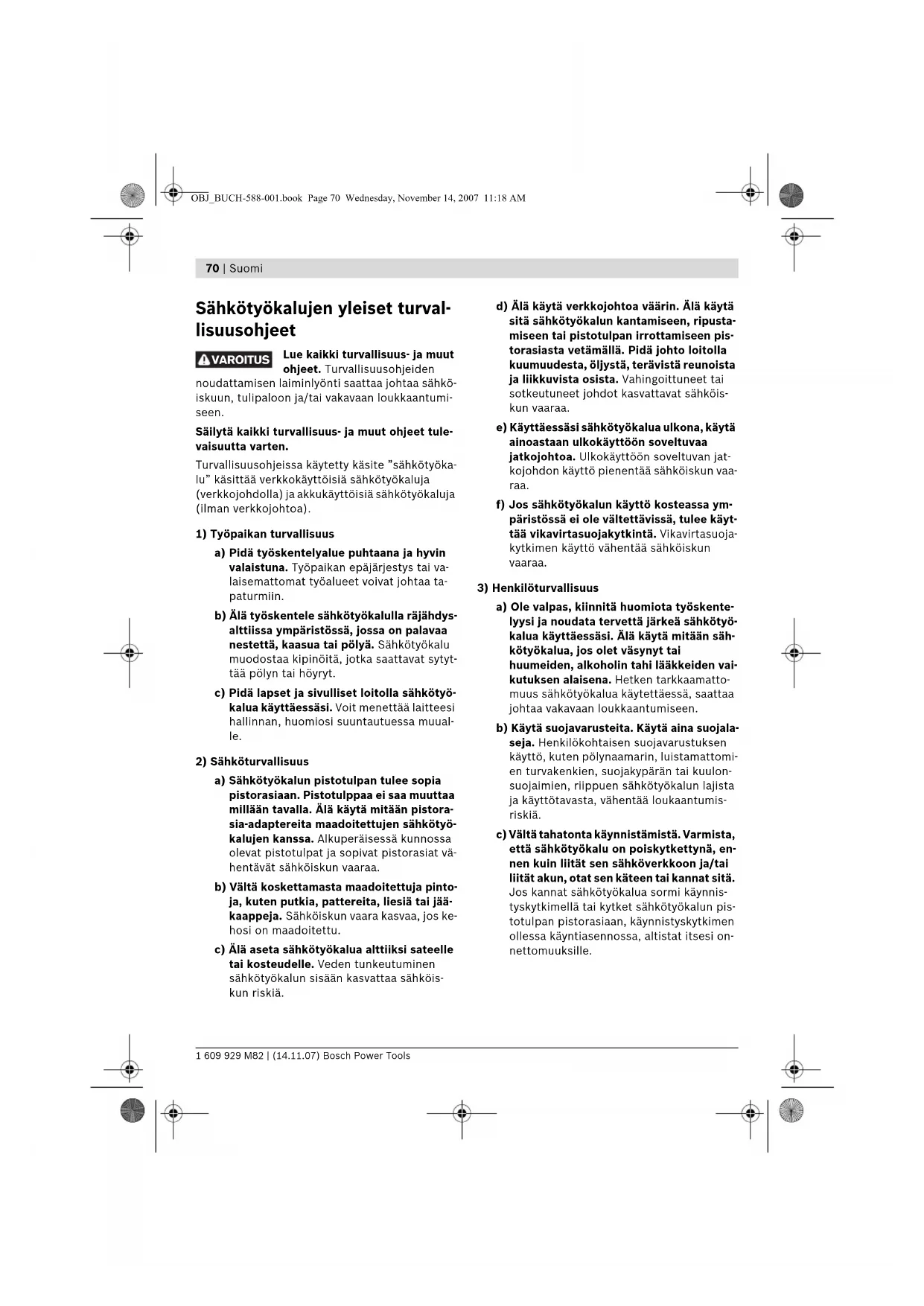

Sähkötyökalujen yleiset turval-

Lue kaikki turvallisuus- ja muut

ohjeet. Turvallisuusohjeiden

noudattamisen laiminlyönti saattaa johtaa sähkö-

iskuun, tulipaloon ja/tai vakavaan loukkaantumi-

Säilytä kaikki turvallisuus- ja muut ohjeet tule-

Turvallisuusohjeissa käytetty käsite ”sähkötyöka-

lu” käsittää verkkokäyttöisiä sähkötyökaluja

(verkkojohdolla) ja akkukäyttöisiä sähkötyökaluja

(ilman verkkojohtoa).

1) Työpaikan turvallisuus

a) Pidä työskentelyalue puhtaana ja hyvin

valaistuna. Työpaikan epäjärjestys tai va-

laisemattomat työalueet voivat johtaa ta-

b) Älä työskentele sähkötyökalulla räjähdys-

alttiissa ympäristössä, jossa on palavaa

nestettä, kaasua tai pölyä. Sähkötyökalu

muodostaa kipinöitä, jotka saattavat sytyt-

tää pölyn tai höyryt.

c) Pidä lapset ja sivulliset loitolla sähkötyö-

kalua käyttäessäsi. Voit menettää laitteesi

hallinnan, huomiosi suuntautuessa muual-

2) Sähköturvallisuus

a) Sähkötyökalun pistotulpan tulee sopia

pistorasiaan. Pistotulppaa ei saa muuttaa

millään tavalla. Älä käytä mitään pistora-

sia-adaptereita maadoitettujen sähkötyö-

kalujen kanssa. Alkuperäisessä kunnossa

olevat pistotulpat ja sopivat pistorasiat vä-

hentävät sähköiskun vaaraa.

b) Vältä koskettamasta maadoitettuja pinto-

ja, kuten putkia, pattereita, liesiä tai jää-

kaappeja. Sähköiskun vaara kasvaa, jos ke-

hosi on maadoitettu.

c) Älä aseta sähkötyökalua alttiiksi sateelle

tai kosteudelle. Veden tunkeutuminen

sähkötyökalun sisään kasvattaa sähköis-

d) Älä käytä verkkojohtoa väärin. Älä käytä

sitä sähkötyökalun kantamiseen, ripusta-

miseen tai pistotulpan irrottamiseen pis-

torasiasta vetämällä. Pidä johto loitolla

kuumuudesta, öljystä, terävistä reunoista

ja liikkuvista osista. Vahingoittuneet tai

sotkeutuneet johdot kasvattavat sähköis-

e) Käyttäessäsi sähkötyökalua ulkona, käytä

ainoastaan ulkokäyttöön soveltuvaa

jatkojohtoa. Ulkokäyttöön soveltuvan jat-

kojohdon käyttö pienentää sähköiskun vaa-

f) Jos sähkötyökalun käyttö kosteassa ym-

päristössä ei ole vältettävissä, tulee käyt-

tää vikavirtasuojakytkintä. Vikavirtasuoja-

kytkimen käyttö vähentää sähköiskun

3) Henkilöturvallisuus

a) Ole valpas, kiinnitä huomiota työskente-

lyysi ja noudata tervettä järkeä sähkötyö-

kalua käyttäessäsi. Älä käytä mitään säh-

kötyökalua, jos olet väsynyt tai

huumeiden, alkoholin tahi lääkkeiden vai-

kutuksen alaisena. Hetken tarkkaamatto-

muus sähkötyökalua käytettäessä, saattaa

johtaa vakavaan loukkaantumiseen.

b) Käytä suojavarusteita. Käytä aina suojala-

seja. Henkilökohtaisen suojavarustuksen

käyttö, kuten pölynaamarin, luistamattomi-

en turvakenkien, suojakypärän tai kuulon-

suojaimien, riippuen sähkötyökalun lajista

ja käyttötavasta, vähentää loukaantumis-

c) Vältä tahatonta käynnistämistä. Varmista,

että sähkötyökalu on poiskytkettynä, en-

nen kuin liität sen sähköverkkoon ja/tai

liität akun, otat sen käteen tai kannat sitä.

Jos kannat sähkötyökalua sormi käynnis-

tyskytkimellä tai kytket sähkötyökalun pis-

totulpan pistorasiaan, käynnistyskytkimen

ollessa käyntiasennossa, altistat itsesi on-

VAROITUS OBJ_BUCH-588-001.book Page 70 Wednesday, November 14, 2007 11:18 AMSuomi | 71

Bosch Power Tools 1 609 929 M82 | (14.11.07)

d) Poista kaikki säätötyökalut ja ruuvitaltat,

ennen kuin käynnistät sähkötyökalun.

Työkalu tai avain, joka sijaitsee laitteen

pyörivässä osassa, saattaa johtaa louk-

e) Vältä epänormaalia kehon asentoa. Huo-

lehdi aina tukevasta seisoma-asennosta

ja tasapainosta. Täten voit paremmin halli-

ta sähkötyökalua odottamattomissa tilan-

f) Käytä tarkoitukseen soveltuvia vaatteita.

Älä käytä löysiä työvaatteita tai koruja.

Pidä hiukset, vaatteet ja käsineet loitolla

liikkuvista osista. Väljät vaatteet, korut ja

pitkät hiukset voivat takertua liikkuviin

g) Jos pölynimu- ja keräilylaitteita voidaan

asentaa, tulee sinun tarkistaa, että ne on

liitetty ja että ne käytetään oikealla taval-

la. Pölynimulaitteiston käyttö vähentää pö-

lyn aiheuttamia vaaroja.

4) Sähkötyökalujen huolellinen käyttö ja käsit-

a) Älä ylikuormita laitetta. Käytä kyseiseen

työhön tarkoitettua sähkötyökalua. Sopi-

vaa sähkötyökalua käyttäen työskentelet

paremmin ja varmemmin tehoalueella, jolle

sähkötyökalu on tarkoitettu.

b) Älä käytä sähkötyökalua, jota ei voida

käynnistää ja pysäyttää käynnistyskytki-

mestä. Sähkötyökalu, jota ei enää voida

käynnistää ja pysäyttää käynnistyskytki-

mellä, on vaarallinen ja se täytyy korjata.

c) Irrota pistotulppa pistorasiasta, ennen

kuin suoritat säätöjä, vaihdat tarvikkeita

tai siirrät sähkötyökalun varastoitavaksi.

Nämä turvatoimenpiteet estävät sähkötyö-

kalun tahattoman käynnistyksen.

d) Säilytä sähkötyökalut poissa lasten ulot-

tuvilta, kun niitä ei käytetä. Älä anna sel-

laisten henkilöiden käyttää sähkötyöka-

lua, jotka eivät tunne sitä tai jotka eivät

ole lukeneet tätä käyttöohjetta. Sähkötyö-

kalut ovat vaarallisia, jos niitä käyttävät ko-

kemattomat henkilöt.

e) Hoida sähkötyökalusi huolella. Tarkista,

että liikkuvat osat toimivat moitteetto-

masti, eivätkä ole puristuksessa sekä, et-

tä siinä ei ole murtuneita tai vahingoittu-

neita osia, jotka saattaisivat vaikuttaa

haitallisesti sähkötyökalun toimintaan.

Anna korjata nämä vioittuneet osat ennen

käyttöä. Monen tapaturman syyt löytyvät

huonosti huolletuista laitteista.

f) Pidä leikkausterät terävinä ja puhtaina.

Huolellisesti hoidetut leikkaustyökalut, joi-

den leikkausreunat ovat teräviä, eivät tartu

helposti kiinni ja niitä on helpompi hallita.

g) Käytä sähkötyökaluja, tarvikkeita, vaihto-

työkaluja jne. näiden ohjeiden mukaises-

ti. Ota tällöin huomioon työolosuhteet ja

suoritettava toimenpide. Sähkötyökalun

käyttö muuhun kuin sille määrättyyn käyt-

töön, saattaa johtaa vaarallisiin tilanteisiin.

5) Akkukäyttöisten työkalujen huolellinen kä-

a) Lataa akku vain valmistajan suosittele-

massa latauslaitteessa. Latauslaite, joka

soveltuu määrätyntyyppiselle akulle, saat-

taa muodostaa tulipalovaaran erilaista ak-

b) Käytä sähkötyökalussa ainoastaan kysei-

seen sähkötyökaluun tarkoitettua akkua.

Jonkun muun akun käyttö saattaa johtaa

loukkaantumiseen ja tulipaloon.

c) Pidä irrallista akkua loitolla metalliesi-

neistä, kuten paperinliittimistä, kolikois-

ta, avaimista, nauloista, ruuveista tai

muista pienistä metalliesineistä, jotka

voivat oikosulkea akun koskettimet. Ak-

kukoskettimien välinen oikosulku saattaa

aiheuttaa palovammoja tai johtaa tulipa-

d) Väärästä käytöstä johtuen, akusta saattaa

vuotaa nestettä. Vältä koskettamasta

nestettä. Jos nestettä vahingossa joutuu

iholle, huuhtele kosketuskohta vedellä.

Jos nestettä pääsee silmiin, tarvitaan tä-

män lisäksi lääkärin apua. Akusta vuotava

neste saattaa aiheuttaa ärsytystä ja palo-

OBJ_BUCH-588-001.book Page 71 Wednesday, November 14, 2007 11:18 AM1 609 929 M82 | (14.11.07) Bosch Power Tools 72 | Suomi

a) Anna ainoastaan koulutettujen ammatti-

henkilöiden korjata sähkötyökalusi ja hy-

väksy korjauksiin vain alkuperäisiä vara-

osia. Täten varmistat, että sähkötyökalu

säilyy turvallisena.

Laitekohtaiset turvallisuus-

f Pidä tukevasti kiinni sähkötyökalusta. Ruu-

via kiristettäessä ja avattaessa saattaa hetkel-

lisesti syntyä voimakkaita vastamomentteja.

f Varmista työkappale. Kiinnityslaitteilla tai

ruuvipenkissä kiinnitetty työkappale pysyy tu-

kevammin paikoillaan, kuin kädessä pidetty-

f Odota, kunnes sähkötyökalu on pysähtynyt,

ennen kuin asetat sen pois käsistäsi. Vaihto-

työkalu saattaa juuttua kiinni johtaen sähkö-

työkalun hallinnan menettämiseen.

f Vältä käynnistämästä työkalua turhaan. En-

nen kuin asetat akun paikalleen työkaluun,

katso, että pääkytkin (ON/OFF) on kytketty

pois päältä. Jos työkalua kuljetetaan mukana

niin, että se roikkuu pääkytkimen varassa tai

jos akku asetetaan paikalleen virran ollessa

päällä, seurauksena voi olla työtapaturma.

f Älä avaa akkua. On olemassa oikosulun vaara.

Suojaa akku kuumuudelta esim. myös

pitkäaikaiselta auringonpaisteelta ja

tulelta. Syntyy räjähdysvaara.

Lue kaikki turvallisuus- ja muut oh-

jeet. Turvallisuusohjeiden noudatta-

misen laiminlyönti saattaa johtaa

sähköiskuun, tulipaloon ja/tai vaka-

vaan loukkaantumiseen.

Käännä auki taittosivu, jossa on laitteen kuva ja

pidä se uloskäännettynä lukiessasi käyttöohjetta.

Määräyksenmukainen käyttö

Laite on tarkoitettu ruuvien kiristämiseen ja avaa-

Kuvassa olevien osien numerointi viittaa grafiik-

kasivussa olevaan sähkötyökalun kuvaan.

3 Syvyydenrajoittimen rajoitinholkki

8 Suunnanvaihtokytkin

11 Yleispidin* *Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuu-lu vakiotoimitukseen. Tekniset tiedot

Akkuruuvinväännin GSR 12 VET Professional

Tyhjäkäyntikierrosluku

kg 1,75 Ota huomioon sähkötyökalusi mallikilvessä oleva tuote-numero. Yksittäisten koneiden kauppanimitys saattaa vaihdella. OBJ_BUCH-588-001.book Page 72 Wednesday, November 14, 2007 11:18 AMSuomi | 73

Bosch Power Tools 1 609 929 M82 | (14.11.07)

Mittausarvot määritetty EN 60745 mukaan.

Laitteen A-arvioitu äänen painetaso on tyypilli-

sesti alle 70 dB(A). Epävarmuus K = 3 dB.

Melu saattaa työn aikana ylittää 80 dB(A).

Käytä kuulunsuojaimia!

Värähtelyn yhteisarvot (kolmen suunnan vektori-

summa) mitattuna EN 60745 mukaan:

Ruuvit: Värähtelyemissioarvo a

Näissä ohjeissa mainittu värähtelytaso on mitattu

EN 60745 standardoidun mittausmenetelmän

mukaisesti ja sitä voidaan käyttää sähkötyökalu-

jen vertailussa. Se soveltuu myös värähtelyrasi-

tuksen väliaikaiseen arviointiin.

Ilmoitettu värähtelytaso vastaa sähkötyökalun

pääasiallisia käyttötapoja. Jos sähkötyökalua kui-

tenkin käytetään muissa töissä, poikkeavilla vaih-

totyökaluilla tai riittämättömästi huollettuna,

saattaa värähtelytaso poiketa. Tämä saattaa kas-

vattaa koko työaikajakson värähtelyrasitusta huo-

Värähtelyrasituksen tarkkaa arviointia varten

määrätyn työaikajakson aikana tulisi ottaa huomi-

oon myös se aika, jolloin laite on sammutettuna

tai käy, mutta sitä ei tosiasiassa käytetä. Tämä voi

selvästi pienentää koko työaikajakson värähtely-

Määrittele lisävarotoimenpiteet käyttäjän suojak-

si värähtelyn vaikutukselta, kuten esimerkiksi:

Shkötyökalujen ja vaihtotyökalujen huolto, käsien

pitäminen lämpiminä, työnkulun organisointi.

Standardinmukaisuusvakuutus

Vakuutamme yksin vastaavamme siitä, että koh-

dassa ”Tekniset tiedot” selostettu tuote vastaa

seuraavia standardeja tai standardoituja asiakir-

joja: EN 60745 direktiivien 2004/108/EY,

98/37/EY (28.12.2009 asti), 2006/42/EY

(29.12.2009 alkaen) määräysten mukaan.

Tekninen tiedosto kohdasta:

Robert Bosch GmbH, PT/ESC,

Ussi tai pitkän aikaa käyttämättä ollut akku saa-

vuttaa täyden tehonsa vasta n. 5 lataus- ja pur-

kausvaiheen jälkeen.

Irrota akku 6 painamalla lukkopainikkeita 5 ja ve-

tämällä akku alaspäin ulos sähkötyökalusta. Älä

Akku on varustettu NTC-lämpötilanvalvonnalla,

joka sallii lataamisen vain akun lämpötilan ollessa

välillä 0 °C ja 45 °C. Täten saavutetaan pitkä käyt-

Laitteen huomattavasti lyhentynyt käyttöaika la-

tauksen jälkeen osoittaa, että akku on loppuun-

käytetty ja täytyy vaihtaa uuteen.

Ota huomioon hävitysohjeet.

Työkalunvaihto (katso kuva A)

f Aseta aina suunnanvaihtokytkin keskiasen-

toon ennen kaikkia laitteeseen kohdistuvia

töitä (esim. huolto, työkalun vaihto jne.) se-

kä laitetta kuljetettaessa ja säilytettäessä.

Muutoin käynnistyskytkimen tahaton painal-

lus muodostaa loukkaantumisvaaran.

Vedä ylös syvyydenrajoitin 4 eteenpäin. Vedä ruu-

vauskärki 1 ulos. Tarvittaessa voidaan myös yleis-

pidin 11 vetää ulos ja vaihtaa.

Asenna syvyydenrajoitin 4 takaisin työkalunvaih-

f Käytä vain alkuperäisiä Bosch-latta-akkuja,

joiden jännite vastaa sähkötyökalusi tyyppi-

kilvessä olevaa jännitettä. Jonkun muun akun

käyttö saattaa johtaa loukkaantumiseen ja tu-

Aseta suunnanvaihtokytkin 8 keskiasentoon, ta-

hattoman käynnistyksen estämiseksi. Työnnä la-

dattu akku 6 kahvaan, kunnes se lukkiutuu tuntu-

vasti ja asettuu tasaisesti kiinni kahvaan.

Kiertosuunnan asetus

Suunnanvaihtokytkimellä 8 voit muuttaa sähkö-

työkalun kiertosuunnan. Käynnistyskytkimen 7 ol-

lessa painettuna tämä ei kuitenkaan ole mahdol-

Kierto oikealle: Aseta suunnanvaihtokytkin 8 tun-

Kierto vasemmalle: Kierrä ruuvit ulos asettamal-

la suunnanvaihtokytkin 8 tunnukselle ”L”.

Käynnistys ja pysäytys

Paina sähkötyökalun käynnistystä varten käyn-

nistyskytkintä 7 ja pidä se painettuna.

Sähkötyökalun pysäytys päästämällä käynnistys-

Voit säätää käynnissä olevan sähkötyökalun kier-

roslukua portaattomasti, riippuen siitä miten sy-

välle painat käynnistyskytkintä 7.

Käynnistyskytkimen 7 kevyt painallus aikaansaa

alhaisen kierrosluvun. Paineen kasvaessa, nou-

Kun vapautat käynnistyskytkimen 7 jarrutetaan

poraistukkaa ja täten estetään vaihtotyökalun jäl-

Sisäänkiertosyvyyden asetus (katso kuva B)

Säätöholkilla 3 voit portaattomasti asettaa ruu-

vinkannan upotussyvyyden työkappaleeseen.

Upotussyvyys muuttuu joka kierroksella 0,2 mm.

Säätöholkin 3 kiertäminen myötäpäivään johtaa

suurempaan upotussyvyyteen, kierto vastapäi-

vään johtaa pienempään upotussyvyyteen.

Työnnä säätöholkki 3 vasteeseeen asti eteenpäin,

aseta upotussyvyys kiertämällä säätöholkkia 3 ja

työnnä sitten säätöholkki 3 taaksepäin, kunnes

Tarvittavan asetyksen määritat parhaiten koeruu-

f Laske työkalu ruuvin päälle, ennen kuin kyt-

ket virran. Varo, ettei käynnissä oleva työkalu

luiskahda pois paikaltaan.

Vie ruuvi ruuvauskärkeen 1. Työkalunpitimessä

oleva magneettirengas pitää ruuvin paikoillaan.

Paina ruuvin kärki voimakkaasti ruuvattavaa ma-

teriaalia vasten. kunnes syvyydenrajoitin 4 kos-

kettaa työkappaletta.

Käynnistä sähkötyökalu. Ruuvi kiertyy työkappa-

leeseen, kunnes asetettu upotussyvyys on saavu-

tettu. Koneisto kytkeytyy irti; työkalunpidin ei

enää pyöri. Tarkista upotussyvyys ja säädä sitä

Avaa ruuvi asettamalla suunnanvaihtokytkin 8 va-

sempaan kiertoon ja vedä irti syvyydenrajoitin 4

eteenpäin kiertämättä säätöholkkia.

Voit myös työskennellä asennetulla syvyydenra-

joittimella 4, jos asetat upotussyvyyden sopivak-

Valaistus (lisätarvike)

Hehkulampulla 9 voit valaista ruuvauskohdat

huonoissa valo-olosuhteissa.

Poista suojus 10 ja työnnä hehkulamppu 9 vas-

teeseen asti asennusaukkoon.

Sytytä ja sammuta hehkulamppu 9, kiertämällä

katkaisija tarvittavaan suuntaan.

Huomio: Jos käytät sähkötyökalua ilman hehku-

lamppua 9, tulee suojuksen 10 aina olla paikal-

OBJ_BUCH-588-001.book Page 74 Wednesday, November 14, 2007 11:18 AMSuomi | 75 Bosch Power Tools 1 609 929 M82 | (14.11.07) Hoito ja huolto

f Aseta aina suunnanvaihtokytkin keskiasen-

toon ennen kaikkia laitteeseen kohdistuvia

töitä (esim. huolto, työkalun vaihto jne.) se-

kä laitetta kuljetettaessa ja säilytettäessä.

Muutoin käynnistyskytkimen tahaton painal-

lus muodostaa loukkaantumisvaaran.

f Pidä aina sähkötyökalua ja sähkötyökalun

tuuletusaukkoja puhtaana, jotta voit työs-

kennellä hyvin ja turvallisesti.

Jos sähkötyökalussa, huolellisesta valmistukses-

ta ja koestusmenettelystä huolimatta esiintyy vi-

kaa, tulee korjaus antaa Bosch sopimushuollon

Ilmoita kaikissa kyselyissä ja varaosatilauksissa

10-numeroinen tuotenumero, joka löytyy laitteen

Asiakaspalvelu ja asiakasneuvonta

Asiakaspalvelu vastaa tuotteesi korjausta ja huol-

toa sekä varaosia koskeviin kysymyksiin. Räjäh-

dyspiirustuksia ja tietoja varaosista löydät myös

Bosch-asiakasneuvontatiimi auttaa mielellään si-

nua tuotteiden ja lisätarvikkeiden ostoa, käyttöä

ja säätöä koskevissa kysymyksissä.

Sähkötyökalu, lisätarvikkeet ja pakkaukset tulee

toimittaa ympäristöystävälliseen uusiokäyttöön.

Vain EU-maita varten:

Älä heitä sähkötyökaluja talousjät-

Eurooppalaisen vanhoja sähkö- ja

elektroniikkalaitteita koskevan di-

rektiivin 2002/96/EY ja sen kansal-

listen lakien muunnosten mukaan,

tulee käyttökelvottomat sähkötyökalut kerätä

erikseen ja toimittaa ympäristöystävälliseen uu-

Ni-Cd: Nikkeli-kadmium

Huomio: Näissä akuissa on kadmiumia, voimak-

kaasti myrkyllistä raskasmetallia.

Ni-MH: Nikkeli-metallihhydridi

Älä heitä akkua/paristoja talousjätteisiin, tuleen

tai veteen. Akut/paristot tulee kerätä, kierrättää

tai hävittää ympäristöystävällisellä tavalla.

Vain EU-maita varten:

Vialliset tai loppuunkäytetyt akut tulee kierrättää

direktiivin 91/157/ETY mukaisesti.

Oikeus teknisiin muutoksiin pidätetään.

OBJ_BUCH-588-001.book Page 75 Wednesday, November 14, 2007 11:18 AM1 609 929 M82 | (14.11.07) Bosch Power Tools
