MANUAL DE UTILIZADOR GSR 12 VET Professional BOSCH

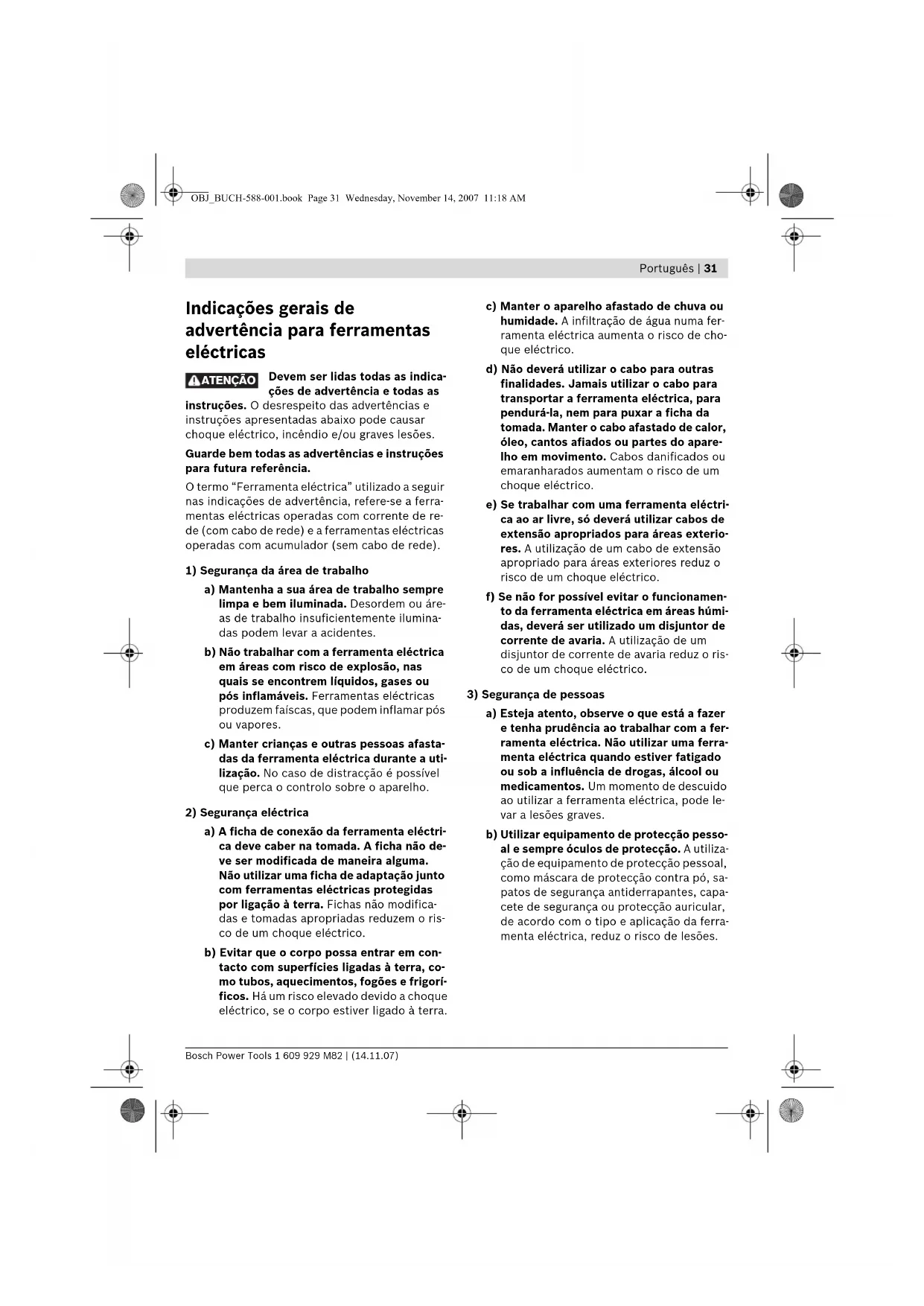

Indicações gerais de

advertência para ferramentas

Devem ser lidas todas as indica-

ções de advertência e todas as

instruções. O desrespeito das advertências e

instruções apresentadas abaixo pode causar

choque eléctrico, incêndio e/ou graves lesões.

Guarde bem todas as advertências e instruções

para futura referência.

O termo “Ferramenta eléctrica” utilizado a seguir

nas indicações de advertência, refere-se a ferra-

de (com cabo de rede) e a ferramentas eléctricas

operadas com acumulador (sem cabo de rede).

1) Segurança da área de trabalho

a) Mantenha a sua área de trabalho sempre

limpa e bem iluminada. Desordem ou áre-

as de trabalho insuficientemente ilumina-

das podem levar a acidentes.

b) Não trabalhar com a ferramenta eléctrica

em áreas com risco de explosão, nas

quais se encontrem líquidos, gases ou

pós inflamáveis. Ferramentas eléctricas

produzem faíscas, que podem inflamar pós

c) Manter crianças e outras pessoas afasta-

das da ferramenta eléctrica durante a uti-

lização. No caso de distracção é possível

2) Segurança eléctrica

a) A ficha de conexão da ferramenta eléctri-

ca deve caber na tomada. A ficha não de-

ve ser modificada de maneira alguma.

Não utilizar uma ficha de adaptação junto

com ferramentas eléctricas protegidas

por ligação à terra. Fichas não modifica-

das e tomadas apropriadas reduzem o ris-

co de um choque eléctrico.

b) Evitar que o corpo possa entrar em con-

tacto com superfícies ligadas à terra, co-

mo tubos, aquecimentos, fogões e frigorí-

ficos. Há um risco elevado devido a choque

eléctrico, se o corpo estiver ligado à terra.

c) Manter o aparelho afastado de chuva ou

humidade. A infiltração de água numa fer-

ramenta eléctrica aumenta o risco de cho-

d) Não deverá utilizar o cabo para outras

finalidades. Jamais utilizar o cabo para

transportar a ferramenta eléctrica, para

óleo, cantos afiados ou partes do apare-

lho em movimento. Cabos danificados ou

emaranharados aumentam o risco de um

e) Se trabalhar com uma ferramenta eléctri-

ca ao ar livre, só deverá utilizar cabos de

extensão apropriados para áreas exterio-

res. A utilização de um cabo de extensão

apropriado para áreas exteriores reduz o

risco de um choque eléctrico.

f) Se não for possível evitar o funcionamen-

to da ferramenta eléctrica em áreas húmi-

das, deverá ser utilizado um disjuntor de

corrente de avaria. A utilização de um

disjuntor de corrente de avaria reduz o ris-

co de um choque eléctrico.

3) Segurança de pessoas

a) Esteja atento, observe o que está a fazer

e tenha prudência ao trabalhar com a fer-

ramenta eléctrica. Não utilizar uma ferra-

menta eléctrica quando estiver fatigado

ou sob a influência de drogas, álcool ou

medicamentos. Um momento de descuido

ao utilizar a ferramenta eléctrica, pode le-

var a lesões graves.

b) Utilizar equipamento de protecção pesso-

al e sempre óculos de protecção. A utiliza-

ção de equipamento de protecção pessoal,

como máscara de protecção contra pó, sa-

patos de segurança antiderrapantes, capa-

cete de segurança ou protecção auricular,

de acordo com o tipo e aplicação da ferra-

menta eléctrica, reduz o risco de lesões.

ATENÇÃO OBJ_BUCH-588-001.book Page 31 Wednesday, November 14, 2007 11:18 AM1 609 929 M82 | (14.11.07) Bosch Power Tools

c) Evitar uma colocação em funcionamento

involuntária. Assegure-se de que a ferra-

menta eléctrica esteja desligada, antes

de conectá-la à alimentação de rede e/ou

ao acumulador, antes de levantá-la ou de

transportá-la. Se tiver o dedo no interrup-

tor ao transportar a ferramenta eléctrica

ou se o aparelho for conectado à alimenta-

ção de rede enquanto estiver ligado, pode-

rão ocorrer acidentes.

d) Remover ferramentas de ajuste ou cha-

ves de boca antes de ligar a ferramenta

eléctrica. Uma ferramenta ou chave que se

encontre numa parte do aparelho em movi-

mento pode levar a lesões.

e) Evite uma posição anormal. Mantenha

uma posição firme e mantenha sempre o

equilíbrio. Desta forma é mais fácil contro-

lar a ferramenta eléctrica em situações

f) Usar roupa apropriada. Não usar roupa

larga nem jóias. Mantenha os cabelos,

roupas e luvas afastadas de partes em

movimento. Roupas frouxas, cabelos lon-

gos ou jóias podem ser agarrados por pe-

g) Se for possível montar dispositivos de as-

piração ou de recolha, assegure-se de que

estejam conectados e utilizados correcta-

mente. A utilização de uma aspiração de

pó pode reduzir o perigo devido ao pó.

4) Utilização e manuseio cuidadoso de ferra-

a) Não sobrecarregue o aparelho. Utilize a

ferramenta eléctrica apropriada para o

seu trabalho. É melhor e mais seguro tra-

balhar com a ferramenta eléctrica apropri-

ada na área de potência indicada.

b) Não utilizar uma ferramenta eléctrica com

um interruptor defeituoso. Uma ferramenta

eléctrica que não pode mais ser ligada nem

desligada, é perigosa e deve ser reparada.

c) Puxar a ficha da tomada e/ou remover o

acumulador antes de executar ajustes no

aparelho, de substituir acessórios ou de

guardar o aparelho. Esta medida de segu-

rança evita o arranque involuntário da fer-

d) Guardar ferramentas eléctricas não utili-

zadas fora do alcance de crianças. Não

permita que pessoas que não estejam fa-

miliarizadas com o aparelho ou que não

tenham lido estas instruções, utilizem o

aparelho. Ferramentas eléctricas são peri-

gosas se forem utilizadas por pessoas ines-

e) Tratar a ferramenta eléctrica com cuida-

do. Controlar se as partes móveis do apa-

relho funcionam perfeitamente e não em-

perram, e se há peças quebradas ou

danificadas que possam prejudicar o fun-

cionamento da ferramenta eléctrica. Per-

mitir que peças danificadas sejam repara-

das antes da utilização. Muitos acidentes

têm como causa, a manutenção insuficien-

te de ferramentas eléctricas.

f) Manter as ferramentas de corte afiadas e

limpas. Ferramentas de corte cuidadosa-

mente tratadas e com cantos de corte afia-

dos emperram com menos frequência e

podem ser conduzidas com maior facilida-

g) Utilizar a ferramenta eléctrica, acessóri-

os, ferramentas de aplicação, etc. confor-

me estas instruções. Considerar as condi-

ções de trabalho e a tarefa a ser

executada. A utilização de ferramentas

eléctricas para outras tarefas a não ser as

aplicações previstas, pode levar a situa-

5) Manuseio e utilização cuidadosos de ferra-

mentas com acumuladores

a) Só carregar acumuladores em carregado-

res recomendados pelo fabricante. Há pe-

rigo de incêndio se um carregador apropri-

ado para um certo tipo de acumuladores

for utilizado para carregar acumuladores

b) Só utilizar ferramentas eléctricas com os

acumuladores apropriados. A utilização

de outros acumuladores pode levar a le-

sões e perigo de incêndio.

OBJ_BUCH-588-001.book Page 32 Wednesday, November 14, 2007 11:18 AMPortuguês | 33 Bosch Power Tools 1 609 929 M82 | (14.11.07) c) Manter o acumulador que não está sendo

utilizado afastado de clipes, moedas, cha-

ves, parafusos ou outros pequenos objec-

tos metálicos que possam causar um cur-

to-circuito dos contactos. Um curto-

circuito entre os contactos do acumulador

pode ter como consequência queimaduras

d) No caso de aplicação incorrecta pode va-

zar líquido do acumulador. Evitar o con-

tacto. No caso de um contacto acidental,

deverá enxaguar com água. Se o líquido

entrar em contacto com os olhos, tam-

bém deverá consultar um médico. Líqui-

do que escapa do acumulador pode levar a

irritações da pele ou a queimaduras.

a) Só permita que o seu aparelho seja repa-

rado por pessoal especializado e qualifi-

cado e só com peças de reposição origi-

nais. Desta forma é assegurado o

funcionamento seguro do aparelho.

Instruções de serviço

específicas do aparelho

f Segurar a ferramenta eléctrica com firmeza.

Ao apertar ou soltar parafusos podem ocor-

rer, por instantes, altos momentos de reac-

f Fixar a peça a ser trabalhada. Uma peça a ser

trabalhada fixa com dispositivos de aperto ou

com torno de bancada está mais firme do que

f Espere a ferramenta eléctrica parar comple-

tamente, antes de depositá-la. A ferramenta

de aplicação pode emperrar e levar à perda de

controlo sobre a ferramenta eléctrica.

f Evitar que o aparelho seja ligado sem querer.

Assegure-se de que o interruptor de ligar-

desligar esteja na posição desligada, antes

de colocar um acumulador. Não deverá trans-

portar a ferramenta eléctrica com o seu dedo

sobre o interruptor de ligar-desligar nem colo-

car o acumulador na ferramenta eléctrica liga-

da, pois isto poderá causar acidentes.

f Não abrir o acumulador. Há risco de um cur-

Proteger o acumulador contra calor,

p. ex. também contra uma permanente

radiação solar, e fogo. Há risco de ex-

Descrição de funções

Devem ser lidas todas as indica-

ções de advertência e todas as ins-

truções. O desrespeito das adver-

tências e instruções apresentadas

abaixo pode causar choque eléctri-

co, incêndio e/ou graves lesões.

Abrir a página basculante contendo a apresenta-

ção do aparelho, e deixar esta página aberta en-

quanto estiver lendo a instrução de serviço.

Utilização conforme as disposições

O aparelho é destinado para apertar e soltar pa-

Componentes ilustrados

A numeração dos componentes ilustrados refe-

re-se à apresentação da ferramenta eléctrica na

8 Comutador do sentido de rotação

9 Lâmpada incandescente*

10 Tampa de protecção

11 Porta-pontas universal*

*Acessórios apresentados ou descritos não pertencem

Informação sobre ruídos/vibrações

Valores de medição averiguados conforme

O nível de pressão acústica avaliado como A do

aparelho é tipicamente inferior a 70 dB(A). Incer-

O nível de ruído durante o trabalho pode ultra-

Usar um protector auricular!

Valores totais de vibração (soma dos vectores

das três direcções) determinadas conforme

Parafusos: Valor de emissão de vibrações

O nível de oscilações indicado nestas instruções

de serviço foi medido de acordo com um proces-

so de medição normalizado pela norma

EN 60745 e pode ser utilizado para a compara-

ção de aparelhos. Ele também é apropriado para

uma avaliação provisória da carga de vibrações.

O nível de vibrações indicado representa as apli-

cações principais da ferramenta eléctrica. Se a

ferramenta eléctrica for utilizada para outras

aplicações, com outras ferramentas de trabalho

ou com manutenção insuficiente, é possível que

o nível de vibrações seja diferente. Isto pode au-

mentar sensivelmente a carga de vibrações para

o período completo de trabalho.

Para uma estimação exacta da carga de vibra-

ções, também deveriam ser considerados os pe-

ríodos nos quais o aparelho está desligado ou

funciona, mas não está sendo utilizado. Isto pode

reduzir a carga de vibrações durante o completo

período de trabalho.

Além disso também deverão ser estipuladas me-

didas de segurança para proteger o operador

contra o efeito de vibrações, como por exemplo:

Manutenção de ferramentas eléctricas e de ferra-

mentas de trabalho, manter as mãos quentes e

organização dos processos de trabalho.

Declaração de conformidade

Declaramos sob nossa exclusiva responsabilidade

que o produto descrito em “Dados técnicos” cum-

pre as seguintes normas ou documentos normati-

vos: EN 60745 conforme as disposições das direc-

tivas 2004/108/CE, 98/37/CE (até 28.12.2009),

2006/42/CE (a partir de 29.12.2009).

Processo técnico em:

N° de rotações em ponto

Fixação da ferramenta

cas da sua ferramenta eléctrica. A designação comercial

Carregar o acumulador

Um acumulador novo ou não utilizado durante

muito tempo, só desenvolve a sua completa po-

tência após aprox. 5 ciclos de carga e descarga.

Para retirar o acumulador 6, pressionar as teclas

de destravamento 5 e puxar o acumulador da fer-

ramenta eléctrica por baixo. Não empregar for-

O acumulador está equipado com uma monitori-

zação de temperatura NTC, que só permite uma

carga na faixa de temperatura entre 0 °C e 45 °C.

Desta forma é alcançada uma alta vida útil do

Um período de funcionamento reduzido após o

carregamento, indica que o acumulador está gas-

to e que deve ser substituido.

Observar a indicação sobre a eliminação de for-

Troca de ferramenta (veja figura A)

f Colocar o comutador do sentido de rotação

na posição central antes de todos os traba-

lhos na ferramenta eléctrica (p. ex. manu-

tenção, troca de ferramenta etc.), assim co-

mo o para o transporte e arrecadação. Há

perigo de lesões se o interruptor de ligar-des-

ligar for accionado involuntariamente.

Retirar o limitador de profundidade 4 pela frente.

Puxar o bit de aparafusamento 1 para fora. Se ne-

cessário, também é possível puxar o porta-bit

universal 11 para fora e substituí-lo.

Recolocar o limitador de profundidade 4 após a

mudança da ferramenta.

Colocação em funcionamento

Colocar o acumulador

f Só utilizar acumuladores planos Bosch com

a tensão indicada na placa de características

da sua ferramenta eléctrica. A utilização de

outros acumuladores pode levar a lesões e pe-

Colocar o comutador de sentido 8 no centro, pa-

ra evitar que o aparelho seja ligado involuntaria-

mente. Colocar o acumulador carregado 6 no pu-

nho até engatar perceptivelmente e estar

Ajustar o sentido de rotação

Com o comutador de sentido de rotação 8 é pos-

sível alterar o sentido de rotação da ferramenta

eléctrica. Com o interruptor de ligar-desligar

pressionado 7 isto no entanto não é possível.

Rotação à direita: Colocar o comutador do senti-

do de rotação 8 sobre o símbolo “R”.

Rotação à esquerda: Para desatarraxar os para-

fusos é necessário colocar o comutador do senti-

do de rotação 8 sobre o símbolo “L”.

Para a colocação em funcionamento da ferra-

tar novamente o interruptor de ligar-desligar 7.

Ajustar o número de rotações

O número de rotações da ferramenta eléctrica li-

gada pode ser regulada sem escalonamento, de-

pendendo de quanto premir o interruptor de li-

Uma leve pressão sobre o interruptor de ligar-

desligar 7 proporciona um número de rotações

baixo. Aumentando a pressão, é aumentado o n°

Travão de funcionamento por inércia

Ao soltar o interruptor de ligar-desligar 7 é trava-

do o mandril de brocas para evitar que a ferra-

menta de trabalho continue a girar.

Com a luva de ajuste 3 é possível ajustar, sem es-

calonamento, a profundidade de aparafusamen-

to da cabeça do parafuso na peça a ser trabalha-

da. Cada volta corresponde a uma alteração da

profundidade de aparafusamento de 0,2 mm.

Girar a luva de ajuste 3 no sentido dos ponteiros

do relógio resulta numa profundidade de apara-

fusamento maior, girar no sentido contrário dos

ponteiros do relógio, uma profundidade de apa-

Empurrar a luva de ajuste 3 completamente para

frente, ajustar a profundidade de aparafusamen-

to girando a luva de ajuste 3 e em seguida empur-

rar a luva de ajuste 3 para trás, até ela engatar.

O ajuste necessário deveria ser determinado

através de um aparafusamento de ensaio.

Indicações de trabalho

f A ferramenta eléctrica só deve ser colocada

sobre o parafuso quando estiver desligada.

Ferramentas de trabalho em rotação podem

Conduzir o parafuso para o bit de aparafusamen-

to 1. O parafuso é segurado pelo anel magnético

integrado na admissão da ferramenta. Premir for-

temente a ponta do parafuso contra o material a

ser aparafusado, até o limitador de profundidade

de aparafusamento 4 encostar na peça a ser tra-

Ligar a ferramenta eléctrica. O parafuso é atarra-

xado na peça a ser trabalhada, até ser alcançada

a profundidade de aparafusamento ajustada. O

accionamento é desacoplado; a admissão da fer-

ramenta não gira mais. Controlar a profundidade

de aparafusamento e, se necessário, reajustar.

Para soltar parafusos, deverá colocar o comuta-

dor do sentido de rotação 8 na marcha à esquer-

da e retirar o limitador de profundidade de apa-

rafusamento 4 pela frente sem girar a luva de

Também é possível trabalhar com o limitador de

profundidade de aparafusamento 4 montado,

quando adaptar a profundidade de aparafusa-

Iluminação (acessório)

Com a lâmpada incandescente 9 é possível ilumi-

nar locais de aparafusamento se a iluminação for

Remover a capa de protecção 10 e empurrar a

lâmpada incandescente 9 completamente na

abertura de inserção.

Para ligar e desligar a lâmpada incandescente 9

deverá girar o interruptor para o sentido neces-

Nota: Se a ferramenta eléctrica for usada sem

lâmpada incandescente 9, deverá sempre ser en-

caixada a capa de protecção 10.

Manutenção e serviço

Manutenção e limpeza

f Colocar o comutador do sentido de rotação

na posição central antes de todos os traba-

lhos na ferramenta eléctrica (p. ex. manu-

tenção, troca de ferramenta etc.), assim co-

mo o para o transporte e arrecadação. Há

perigo de lesões se o interruptor de ligar-des-

ligar for accionado involuntariamente.

f Manter a ferramenta eléctrica e as aberturas

de ventilação sempre limpas, para trabalhar

bem e de forma segura.

Se a ferramenta eléctrica falhar apesar de cuida-

dosos processos de fabricação e de teste, a repa-

ração deverá ser executada por uma oficina de

serviço autorizada para ferramentas eléctricas

Para todas as questões e encomendas de peças

sobressalentas é imprescindível indicar o núme-

ro de produto de 10 dígitos como consta na pla-

Serviço pós-venda e assistência ao

O serviço pós-venda responde às suas perguntas

a respeito de serviços de reparação e de manu-

tenção do seu produto, assim como das peças

sobressalentes. Desenhos explodidos e informa-

ções sobre peças sobressalentes encontram-se

A nossa equipa de consultores Bosch esclarecem

com prazer todas as suas dúvidas a respeito da

compra, aplicação e ajuste dos produtos e aces-

devem ser enviados a uma reciclagem ecológica

Apenas países da União Europeia:

Não deitar ferramentas eléctricas

De acordo com a directiva euro-

peia 2002/96/CE para aparelhos

eléctricos e electrónicos velhos, e

com as respectivas realizações nas

leis nacionais, as ferramentas eléctricas que não

servem mais para a utilização, devem ser envia-

das separadamente a uma reciclagem ecológica.

Acumuladores/pilhas:

Ni-Cd: Níquel cádmio

Atenção: Estes acumuladores contém cádmio,

um metal pesado altamente venenoso.

Ni-MH: Hidreto metálico de níquel

Acumuladores/pilhas não devem ser deitados no

lixo doméstico, nem no fogo nem na água. Acu-

muladores/pilhas devem ser recolhidos, recicla-

dos ou eliminados de forma ecológica.

Apenas países da União Europeia:

Acumuladores e pilhas defeituosos ou gastos

devem ser reciclados conforme a directiva

Sob reserva de alterações.

ano in movimento. I cavi danneggiati o ag-
