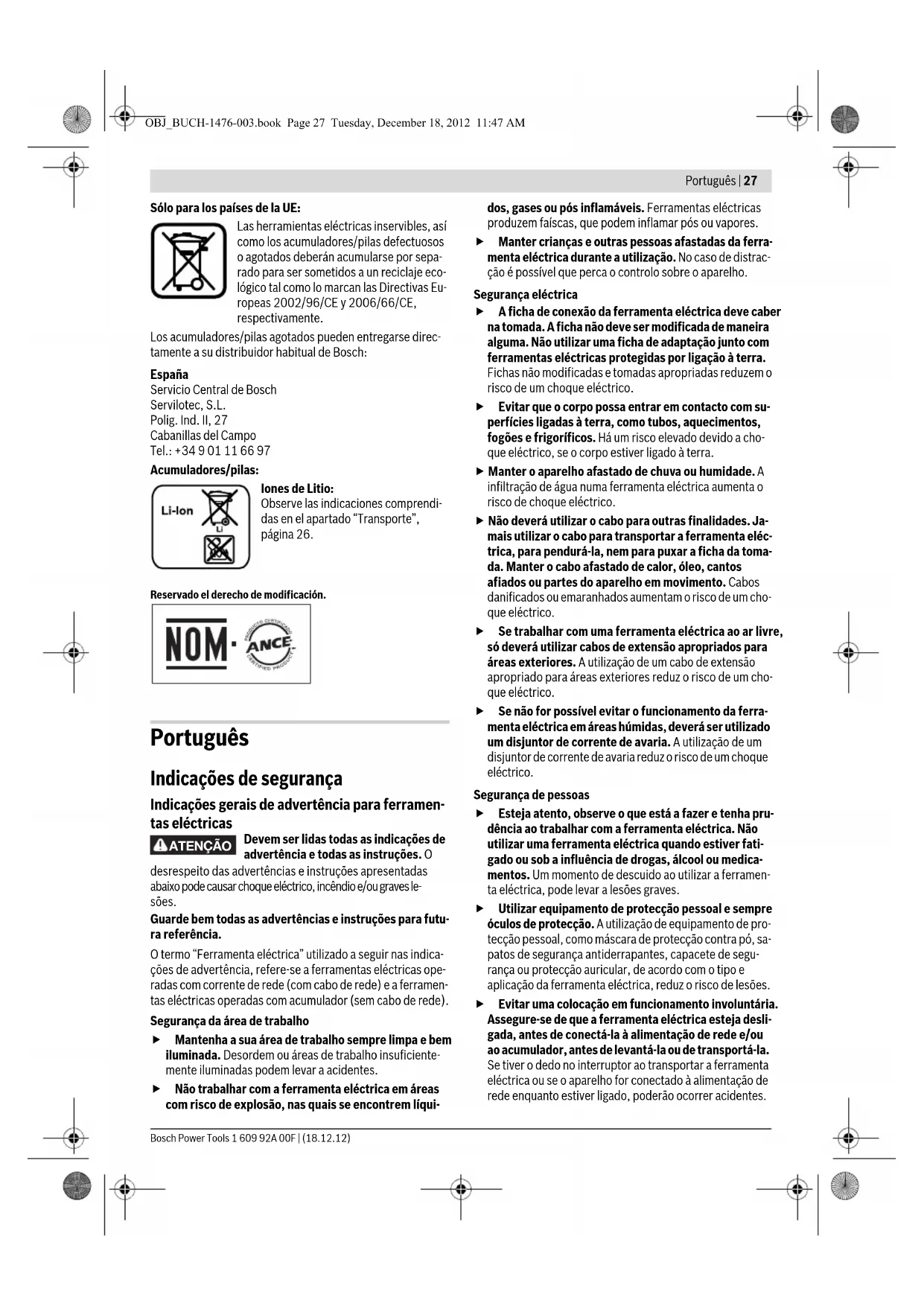

página 26. Reservado el derecho de modificación. Português

Indicações de segurança

Indicações gerais de advertência para ferramen-

Devem ser lidas todas as indicações de

advertência e todas as instruções. O

desrespeito das advertências e instruções apresentadas

abaixo pode causar choque eléctrico, incêndio e/ou graves le-

Guarde bem todas as advertências e instruções para futu-

O termo “Ferramenta eléctrica” utilizado a seguir nas indica-

ções de advertência, refere-se a ferramentas eléctricas ope-

radas com corrente de rede (com cabo de rede) e a ferramen-

tas eléctricas operadas com acumulador (sem cabo de rede).

Segurança da área de trabalho

 Mantenha a sua área de trabalho sempre limpa e bem

iluminada. Desordem ou áreas de trabalho insuficiente-

mente iluminadas podem levar a acidentes.

 Não trabalhar com a ferramenta eléctrica em áreas

com risco de explosão, nas quais se encontrem líqui-

dos, gases ou pós inflamáveis. Ferramentas eléctricas

produzem faíscas, que podem inflamar pós ou vapores.

 Manter crianças e outras pessoas afastadas da ferra-

menta eléctrica durante a utilização. No caso de distrac-

ção é possível que perca o controlo sobre o aparelho.

 A ficha de conexão da ferramenta eléctrica deve caber

na tomada. A ficha não deve ser modificada de maneira

alguma. Não utilizar uma ficha de adaptação junto com

ferramentas eléctricas protegidas por ligação à terra.

Fichas não modificadas e tomadas apropriadas reduzem o

risco de um choque eléctrico.

 Evitar que o corpo possa entrar em contacto com su-

perfícies ligadas à terra, como tubos, aquecimentos,

fogões e frigoríficos. Há um risco elevado devido a cho-

que eléctrico, se o corpo estiver ligado à terra.

 Manter o aparelho afastado de chuva ou humidade. A

infiltração de água numa ferramenta eléctrica aumenta o

risco de choque eléctrico.

 Não deverá utilizar o cabo para outras finalidades. Ja-

mais utilizar o cabo para transportar a ferramenta eléc-

trica, para pendurá-la, nem para puxar a ficha da toma-

da. Manter o cabo afastado de calor, óleo, cantos

afiados ou partes do aparelho em movimento. Cabos

danificados ou emaranhados aumentam o risco de um cho-

 Se trabalhar com uma ferramenta eléctrica ao ar livre,

só deverá utilizar cabos de extensão apropriados para

áreas exteriores. A utilização de um cabo de extensão

apropriado para áreas exteriores reduz o risco de um cho-

 Se não for possível evitar o funcionamento da ferra-

menta eléctrica em áreas húmidas, deverá ser utilizado

um disjuntor de corrente de avaria. A utilização de um

disjuntor de corrente de avaria reduz o risco de um choque

Segurança de pessoas

 Esteja atento, observe o que está a fazer e tenha pru-

dência ao trabalhar com a ferramenta eléctrica. Não

utilizar uma ferramenta eléctrica quando estiver fati-

gado ou sob a influência de drogas, álcool ou medica-

mentos. Um momento de descuido ao utilizar a ferramen-

ta eléctrica, pode levar a lesões graves.

 Utilizar equipamento de protecção pessoal e sempre

óculos de protecção. A utilização de equipamento de pro-

tecção pessoal, como máscara de protecção contra pó, sa-

patos de segurança antiderrapantes, capacete de segu-

rança ou protecção auricular, de acordo com o tipo e

aplicação da ferramenta eléctrica, reduz o risco de lesões.

 Evitar uma colocação em funcionamento involuntária.

Assegure-se de que a ferramenta eléctrica esteja desli-

gada, antes de conectá-la à alimentação de rede e/ou

ao acumulador, antes de levantá-la ou de transportá-la.

Se tiver o dedo no interruptor ao transportar a ferramenta

eléctrica ou se o aparelho for conectado à alimentação de

rede enquanto estiver ligado, poderão ocorrer acidentes.

tes de ligar a ferramenta eléctrica. Uma ferramenta ou

chave que se encontre numa parte do aparelho em movi-

mento pode levar a lesões.

Evite uma posição anormal. Mantenha uma posição firme

e mantenha sempre o equilíbrio.

Desta forma é mais fácil

controlar a ferramenta eléctrica em situações inesperadas.

 Usar roupa apropriada. Não usar roupa larga nem jóias.

Mantenha os cabelos, roupas e luvas afastadas de par-

tes em movimento. Roupas frouxas, cabelos longos ou

jóias podem ser agarrados por peças em movimento.

 Se for possível montar dispositivos de aspiração ou de

recolha, assegure-se de que estejam conectados e uti-

lizados correctamente. A utilização de uma aspiração de

pó pode reduzir o perigo devido ao pó.

Utilização e manuseio cuidadoso de ferramentas eléctricas

 Não sobrecarregue o aparelho. Utilize a ferramenta

eléctrica apropriada para o seu trabalho. É melhor e

mais seguro trabalhar com a ferramenta eléctrica apro-

priada na área de potência indicada.

Não utilizar uma ferramenta eléctrica com um interruptor

Uma ferramenta eléctrica que não pode mais ser

ligada nem desligada, é perigosa e deve ser reparada.

 Puxar a ficha da tomada e/ou remover o acumulador an-

tes de executar ajustes no aparelho, de substituir aces-

sórios ou de guardar o aparelho. Esta medida de seguran-

ça evita o arranque involuntário da ferramenta eléctrica.

 Guardar ferramentas eléctricas não utilizadas fora do

alcance de crianças. Não permita que pessoas que não

estejam familiarizadas com o aparelho ou que não te-

nham lido estas instruções, utilizem o aparelho. Ferra-

mentas eléctricas são perigosas se forem utilizadas por

pessoas inesperientes.

 Tratar a ferramenta eléctrica com cuidado. Controlar se

as partes móveis do aparelho funcionam perfeitamente

e não emperram, e se há peças quebradas ou danificadas

que possam prejudicar o funcionamento da ferramenta

eléctrica. Permitir que peças danificadas sejam repara-

das antes da utilização. Muitos acidentes têm como causa,

a manutenção insuficiente de ferramentas eléctricas.

 Manter as ferramentas de corte afiadas e limpas. Ferra-

mentas de corte cuidadosamente tratadas e com cantos

de corte afiados emperram com menos frequência e po-

dem ser conduzidas com maior facilidade.

 Utilizar a ferramenta eléctrica, acessórios, ferramen-

tas de aplicação, etc. conforme estas instruções. Con-

siderar as condições de trabalho e a tarefa a ser execu-

tada. A utilização de ferramentas eléctricas para outras

tarefas a não ser as aplicações previstas, pode levar a situ-

Manuseio e utilização cuidadosos de ferramentas com

 Só carregar acumuladores em carregadores recomen-

dados pelo fabricante. Há perigo de incêndio se um car-

regador apropriado para um certo tipo de acumuladores

for utilizado para carregar acumuladores de outros tipos.

 Só utilizar ferramentas eléctricas com os acumulado-

res apropriados. A utilização de outros acumuladores po-

de levar a lesões e perigo de incêndio.

 Manter o acumulador que não está sendo utilizado

afastado de clipes, moedas, chaves, parafusos ou ou-

tros pequenos objectos metálicos que possam causar

um curto-circuito dos contactos. Um curto-circuito entre

os contactos do acumulador pode ter como consequência

queimaduras ou fogo.

 No caso de aplicação incorrecta pode vazar líquido do

acumulador. Evitar o contacto. No caso de um contacto

acidental, deverá enxaguar com água. Se o líquido en-

trar em contacto com os olhos, também deverá consul-

tar um médico. Líquido que escapa do acumulador pode

levar a irritações da pele ou a queimaduras.

 Só permita que o seu aparelho seja reparado por pesso-

al especializado e qualificado e só com peças de reposi-

ção originais. Desta forma é assegurado o funcionamento

Indicações de segurança para berbequins e apa-

 Utilizar os punhos adicionais, se tiverem sido forneci-

dos com a ferramenta eléctrica. A perda de controlo po-

 Segurar o aparelho pelas superfícies isoladas ao execu-

tar trabalhos durante os quais a ferramenta de trabalho

ou o parafuso possam atingir cabos eléctricos escondi-

dos. O contacto com um cabo sob tensão também pode

colocar sob tensão as peças metálicas do aparelho e levar

a um choque eléctrico.

 Utilizar detectores apropriados, para encontrar cabos

escondidos, ou consultar a companhia eléctrica local. O

contacto com cabos eléctricos pode provocar incêndio e

choques eléctricos. Danos em tubos de gás podem levar à

explosão. A infiltração num cano de água provoca danos

 Desligar imediatamente a ferramenta eléctrica, caso a

ferramenta de aplicação bloquear. Esteja atento para

altos momentos de reacção que provoquem um contra-

golpe. A ferramenta de trabalho é bloqueada quando:

— a ferramenta eléctrica é sobrecarregada ou

— se for emperrada na peça a ser trabalhada.

 Segurar a ferramenta eléctrica com firmeza. Ao apertar

ou soltar parafusos podem ocorrer, por instantes, altos

momentos de reacção.

 Fixar a peça a ser trabalhada. Uma peça a ser trabalhada

fixa com dispositivos de aperto ou com torno de bancada

está mais firme do que segurada com a mão.

 Espere a ferramenta eléctrica parar completamente, an-

tes de depositá-la. A ferramenta de aplicação pode emper-

rar e levar à perda de controlo sobre a ferramenta eléctrica.

 Não abrir o acumulador. Há risco de um curto-circuito.

OBJ_BUCH-1476-003.book Page 28 Tuesday, December 18, 2012 11:47 AMPortuguês | 29 Bosch Power Tools 1 609 92A 00F | (18.12.12) Proteger o acumulador contra calor, p. ex. tam-

bém contra uma permanente radiação solar, fo-

go, água e humidade. Há risco de explosão.

 Em caso de danos e de utilização incorrecta do acumu-

lador, podem escapar vapores. Arejar bem o local de

trabalho e consultar um médico se forem constatados

quaisquer sintomas. É possível que os vapores irritem as

 Só utilizar o acumulador junto com a sua ferramenta

eléctrica Bosch. Só assim é que o seu acumulador é pro-

tegido contra perigosa sobrecarga.

 Só utilizar acumuladores Bosch com a tensão indicada

na placa de características da sua ferramenta eléctri-

ca. Se forem usados outros acumuladores, p. ex. imita-

ções, acumuladores restaurados ou acumuladores de ou-

tras marcas, há perigo de lesões, assim como danos

materiais devido a explosões de acumuladores.

Descrição do produto e da potência

Devem ser lidas todas as indicações de ad-

vertência e todas as instruções. O desres-

peito das advertências e instruções apresen-

tadas abaixo pode causar choque eléctrico,

incêndio e/ou graves lesões.

Abrir a página basculante contendo a apresentação do apare-

lho, e deixar esta página aberta enquanto estiver lendo a ins-

Utilização conforme as disposições

A ferramenta eléctrica é destinada para apertar e soltar para-

fusos, assim como para furar em madeira, metal, cerâmica e

plástico, especialmente em locais de difícil acesso.

Componentes ilustrados

A numeração dos componentes ilustrados refere-se à apre-

sentação da ferramenta eléctrica na página de esquemas.

1 Lâmpada “PowerLight”

2 Mandril de aperto rápido

3 Comutador do sentido de rotação

4 Interruptor de ligar-desligar

5 Tecla de desbloqueio para cabeça de ferramenta arti-

6 Indicação do estado de carga do acumulador

7 Tecla de destravamento do acumulador*

9 Punho (superfície isolada)

10 Bit de aparafusamento*

11 Porta-pontas universal*

*Acessórios apresentados ou descritos não pertencem ao volume

de fornecimento padrão. Todos os acessórios encontram-se no

nosso programa de acessórios.

Informação sobre ruídos/vibrações

Valores de medição para ruídos, averiguados conforme

O nível de pressão acústica avaliado como A do aparelho é ti-

picamente 72 dB(A). Incerteza K=3 dB.

O nível de ruído durante o trabalho pode ultrapassar

Usar protecção auricular!

Totais valores de vibrações a

(soma dos vectores de três di-

recções) e incerteza K averiguada conforme EN 60745:

O nível de oscilações indicado nestas instruções de serviço

foi medido de acordo com um processo de medição normali-

zado pela norma EN 60745 e pode ser utilizado para a com-

paração de aparelhos. Ele também é apropriado para uma

avaliação provisória da carga de vibrações.

O nível de vibrações indicado representa as aplicações princi-

pais da ferramenta eléctrica. Se a ferramenta eléctrica for uti-

lizada para outras aplicações, com outras ferramentas de tra-

balho ou com manutenção insuficiente, é possível que o nível

de vibrações seja diferente. Isto pode aumentar sensivelmen-

te a carga de vibrações para o período completo de trabalho.

Para uma estimação exacta da carga de vibrações, também

deveriam ser considerados os períodos nos quais o aparelho

está desligado ou funciona, mas não está sendo utilizado. Isto

pode reduzir a carga de vibrações durante o completo perío-

Além disso também deverão ser estipuladas medidas de se-

gurança para proteger o operador contra o efeito de vibra-

ções, como por exemplo: Manutenção de ferramentas eléctri-

cas e de ferramentas de trabalho, manter as mãos quentes e

organização dos processos de trabalho.

Declaração de conformidade

Declaramos sob nossa exclusiva responsabilidade que o pro-

duto descrito em “Dados técnicos” cumpre as seguintes nor-

mas ou documentos normativos: EN 60745 conforme as dis-

posições das directivas 2011/65/UE, 2004/108/CE,

Berbequim angular sem fio GWB 10,8 V-LI N° do produto

N° de rotações em ponto morto

Máx. binário de aparafusamento

máx. Ø de perfuração

 Só utilizar os carregadores que constam na página de

acessórios. Só estes carregadores são apropriados para

os acumuladores de iões de lítio utilizados para a sua ferra-

Nota: O acumulador é fornecido parcialmente carregado. Pa-

ra assegurar a completa potência do acumulador, o acumula-

dor deverá ser carregado completamente no carregador an-

tes da primeira utilização.

O acumulador de iões de lítio pode ser carregado a qualquer

altura, sem que a sua vida útil seja reduzida. Uma interrupção

do processo de carga não danifica o acumulador.

O acumulador de iões de lítio está protegido por “Electronic

Cell Protection (ECP)” contra descarga total. A ferramenta

eléctrica é desligada através de um disjuntor de protecção, lo-

go que o acumulador estiver descarregado. A ferramenta de

trabalho não se movimenta mais.

 Não continuar a premir o interruptor de ligar-desligar

após o desligamento automático da ferramenta eléctri-

ca. O acumulador pode ser danificado.

Para retirar o acumulador 8, pressionar as teclas de destrava-

mento 7 e puxar o acumulador da ferramenta eléctrica por

baixo. Não empregar força.

O acumulador está equipado com uma monitorização de tem-

peratura NTC, que só permite uma carga na faixa de tempera-

tura entre 0 °C e 45 °C. Desta forma é alcançada uma alta vi-

da útil do acumulador.

Observar a indicação sobre a eliminação de forma ecológica.

Troca de ferramenta (veja figura B)

 O acumulador deverá ser retirado antes de todos os

trabalhos no aparelho e antes de transportar ou de

guardar a ferramenta eléctrica (p. ex. manutenção,

troca de ferramenta). Há perigo de lesões se o interrup-

tor de ligar-desligar for accionado involuntariamente.

O veio de perfuração está bloqueado quando o interruptor de

ligar-desligar 4 não está premido. Isto possibilita uma troca

rápida, confortável e fácil da ferramenta de trabalho no man-

Abrir o mandril de brocas de aperto rápido 2 girando no sen-

tido de rotação , até ser possível introduzir a ferramenta.

Introduzir a ferramenta.

Fechar a bucha do mandril de aperto rápido 2 manualmente

no sentido de rotação .

Aspiração de pó/de aparas

 Pós de materiais como por exemplo, tintas que contém

chumbo, alguns tipos de madeira, minerais e metais, po-

dem ser nocivos à saúde. O contacto ou a inalação dos pós

pode provocar reações alérgicas e/ou doenças nas vias

respiratórias do utilizador ou das pessoas que se encon-

Certos pós, como por exemplo pó de carvalho e faia são

considerados como sendo cancerígenos, especialmente

quando juntos com substâncias para o tratamento de ma-

deiras (cromato, preservadores de madeira). Material que

contém asbesto só deve ser processado por pessoal espe-

– Assegurar uma boa ventilação do local de trabalho.

– É recomendável usar uma máscara de protecção respi-

ratória com filtro da classe P2.

Observe as directivas para os materiais a serem trabalha-

dos, vigentes no seu país.

 Evite o acúmulo de pó no local de trabalho. Pós podem

entrar levemente em ignição.

Colocação em funcionamento

Colocar o acumulador

 Só utilizar acumuladores de iões de lítio Bosch com a

tensão indicada no logotipo da sua ferramenta eléctri-

ca. A utilização de outros acumuladores pode levar a le-

sões e perigo de incêndio.

Nota: A utilização de acumuladores não apropriados para a

ferramenta eléctrica, pode levar a erros de funcionamento ou

a danos na ferramenta eléctrica.

Colocar o comutador de sentido 3 no centro, para evitar que

o aparelho seja ligado involuntariamente. Colocar o acumula-

dor carregado 8 no punho até engatar perceptivelmente e es-

tar alinhado ao punho.

Ajustar o sentido de rotação (veja figura C)

Com o comutador de sentido de rotação 3 é possível alterar o

sentido de rotação da ferramenta eléctrica. Com o interruptor

de ligar-desligar pressionado 4 isto no entanto não é possível.

Marcha à direita: Para furar e atarraxar parafusos, deverá

pressionar o comutador de sentido de rotação 3 completa-

mente para a esquerda.

Marcha à esquerda: Premir o comutador do sentido de rota-

ção completamente para a direita 3 para soltar ou desatarra-

Para a colocação em funcionamento da ferramenta eléctrica

deverá pressionar o interruptor de ligar-desligar 4 e manter

A lâmpada 1 ilumina-se quando o interruptor de ligar-desligar

4 está parcialmente ou completamente premido e ilumina o

local de trabalho se a luz ambiente não for suficiente.

Para poupar energia só deverá ligar a ferramenta eléctrica

quando ela for utilizada.

te o interruptor de ligar-desligar 4.

Ajustar o número de rotações

O número de rotações da ferramenta eléctrica ligada pode ser

regulada sem escalonamento, dependendo de quanto premir

o interruptor de ligar-desligar 4.

Uma leve pressão sobre o interruptor de ligar-desligar 4 pro-

porciona um número de rotações baixo. Aumentando a pres-

são, é aumentado o n° de rotações.

Bloqueio automático do veio (Auto-Lock)

Sempre que o interruptor de ligar-desligar 4 não estiver pre-

mido, a árvore porta-brocas e portanto a admissão da ferra-

Desta forma é possível apertar parafusos até mesmo com o

como chave de fendas.

Travão de funcionamento por inércia

Ao soltar o interruptor de ligar-desligar 4 é travado o mandril

de brocas para evitar que a ferramenta de trabalho continue a

Ao atarraxar parafusos, só deverá soltar o interruptor de ligar-

desligar 4, quando o parafuso estiver introduzido na peça a

ser trabalhada, de modo que a cabeça esteja alinhada com a

superfície. A cabeça do parafuso não entra na peça a ser tra-

Indicação do estado de carga do acumulador

Com o interruptor de ligar-desligar semi-premido ou comple-

tamente premido, a indicação do estado de carga do acumu-

lador 6 indica 4 durante alguns segundos o estado de carga

do acumulador e é composto de 3 LEDs verdes.

Protecção contra sobrecarga em dependência da tempe-

A ferramenta eléctrica não pode ser sobrecarregada se for

utilizada de acordo com as disposições. Se a carga for exces-

siva ou se a temperatura do acumulador ultrapassar os admis-

síveis 70 °C, a electrónica desligará a ferramenta eléctrica

até esta retornar à faixa de temperatura de funcionamento

Protecção contra descarga total

O acumulador de iões de lítio está protegido por “Electronic

Cell Protection (ECP)” contra descarga total. A ferramenta

eléctrica é desligada através de um disjuntor de protecção, lo-

go que o acumulador estiver descarregado. A ferramenta de

trabalho não se movimenta mais.

Cabeça da ferramenta articulada (vejafiguraD)

A cabeça da ferramenta pode ser fixa 5 em diversos ângulos.

Premir o botão de desbloqueio 5 e girar a cabeça da ferra-

menta para a posição desejada. Soltar em seguida novamente

a tecla de desbloqueio 5.

Antes de ligar, verifique se a cabeça da ferramenta está

travada no respectivo ângulo ajustado.

Indicações de trabalho

 A ferramenta eléctrica só deve ser colocada sobre o pa-

rafuso quando estiver desligada. Ferramentas de traba-

lho em rotação podem escorregar.

Após prolongado trabalho com baixo n° de rotações, deveria

permitir que a ferramenta eléctrica funcione em vazio durante

aprox. 3 minutos com máximo n° de rotações, para poder ar-

Para furar metal só devem ser utilizadas brocas HSS

(HSS=aço de corte rápido de alta potência) afiadas e em per-

feito estado. O programa de acessórios Bosch garante a res-

Antes de atarraxar parafusos, mais longos e maiores, em ma-

teriais duros, deveria furar com o diâmetro do núcleo da rosca

do comprimento do parafuso.

Manutenção e serviço

Manutenção e limpeza

 O acumulador deverá ser retirado antes de todos os

trabalhos no aparelho e antes de transportar ou de

guardar a ferramenta eléctrica (p. ex. manutenção,

troca de ferramenta). Há perigo de lesões se o interrup-

tor de ligar-desligar for accionado involuntariamente.

Manter a ferramenta eléctrica e as aberturas de ventila-

ção sempre limpas, para trabalhar bem e de forma segura.

O acumulador não funciona mais; dirija-se a um serviço pós-

venda autorizado para ferramentas eléctricas Bosch.

Se a ferramenta eléctrica falhar apesar de cuidadosos proces-

sos de fabricação e de teste, a reparação deverá ser executa-

da por uma oficina de serviço autorizada para ferramentas

Para todas as questões e encomendas de peças sobressalen-

tas é imprescindível indicar o número de produto de

10 dígitos como consta na placa de características da ferra-

Serviço pós-venda e consultoria de aplicação

O serviço pós-venda responde às suas perguntas a respeito

de serviços de reparação e de manutenção do seu produto,

assim como das peças sobressalentes. Desenhos explodidos

e informações sobre peças sobressalentes encontram-se em:

A nossa equipa de consultoria de aplicação Bosch esclarecem

com prazer todas as suas dúvidas a respeito da compra, apli-

cação e ajuste dos produtos e acessórios.

www.bosch.com.br/contacto

Os acumuladores de iões de lítio, contidos, estão sujeitos ao

direito de materiais perigosos. Os acumuladores podem ser

transportados na rua pelo utilizador, sem mais obrigações.

Na expedição por terceiros (por ex.: transporte aéreo ou ex-

pedição), devem ser observadas as especiais exigências

quanto à embalagem e à designação. Neste caso é necessário

consultar um especialista de materiais perigosos ao preparar

a peça a ser trabalhada.

Só enviar acumuladores se a carcaça não estiver danificada.

Colar contactos abertos e embalar o acumulador de modo

que não possa se movimentar dentro da embalagem.

Por favor observe também eventuais directivas nacionais su-

gens devem ser enviados a uma reciclagem ecológica

Não deitar ferramentas eléctricas e acumuladores/pilhas no

Apenas países da União Europeia:

Conforme as Directivas Europeias

2002/96/CE relativa aos resíduos de ferra-

mentas eléctricas europeias 2006/66/CE é

necessário recolher separadamente os acu-

muladores/as pilhas defeituosos ou gastos

e conduzí-los a uma reciclagem ecológica.

Acumuladores/pilhas:

Observar as indicações no capítulo

“Transporte”, Página 32. Sob reserva de alterações. Italiano
