NAVODILA ZA UPORABO GWB 10 8LI Professional BOSCH

Splošna varnostna navodila za električna orodja

Preberite vsa opozorila in napotila.

Napake zaradi neupoštevanja spodaj

navedenih opozoril in napotil lahko povzročijo električni udar,

požar in/ali težke telesne poškodbe.

Vsa opozorila in napotila shranite, ker jih boste v priho-

dnje še potrebovali.

Pojem „električno orodje“, ki se pojavlja v nadaljnjem besedi-

lu, se nanaša na električna orodja z električnim pogonom (z

električnim kablom) in na akumulatorska električna orodja

(brez električnega kabla).

Varnost na delovnem mestu

 Delovno področje naj bo vedno čisto in dobro osvetlje-

no. Nered in neosvetljena delovna področja lahko povzro-

 Ne uporabljajte električnega orodja v okolju, kjer lahko

pride do eksplozij oziroma tam, kjer se nahajajo vnetlji-

ve tekočine, plini ali prah. Električna orodja povzročajo

iskrenje, zaradi katerega se lahko prah ali para vnameta.

 Prosimo, da med uporabo električnega orodja ne dovo-

lite otrokom ali drugim osebam, da bi se Vam približali.

Odvračanje Vaše pozornosti drugam lahko povzroči izgubo

kontrole nad napravo.

 Priključni vtikač električnega orodja se mora prilegati

vtičnici. Spreminjanje vtikača na kakršenkoli način ni

dovoljeno. Pri ozemljenih električnih orodjih ne upo-

rabljajte vtikačev z adapterji. Nespremenjeni vtikači in

ustrezne vtičnice zmanjšujejo tveganje električnega udara.

OPOZORILO OBJ_BUCH-1476-003.book Page 118 Tuesday, December 18, 2012 11:47 AMSlovensko | 119

Bosch Power Tools 1 609 92A 00F | (18.12.12)

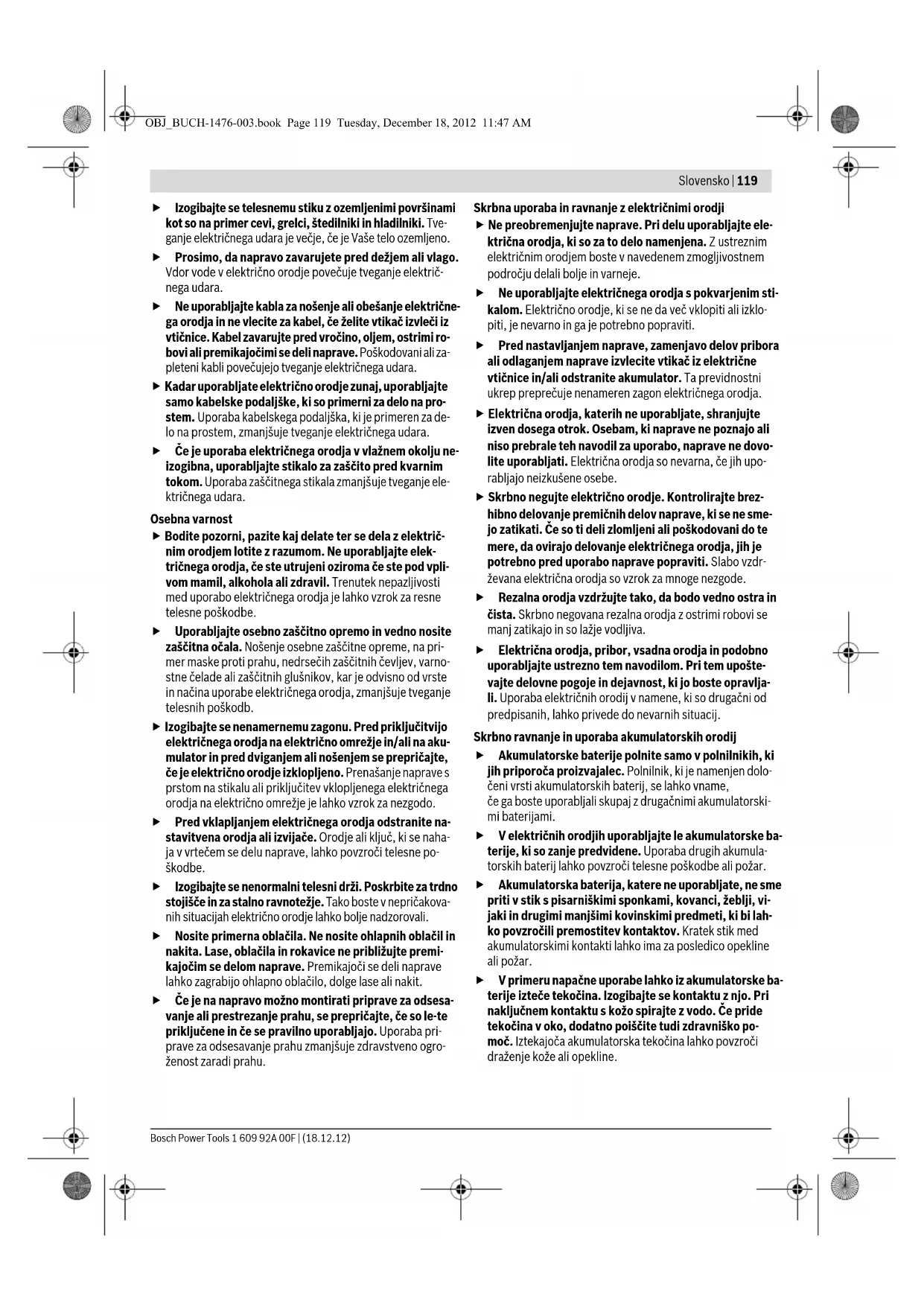

 Izogibajte se telesnemu stiku z ozemljenimi površinami

kot so na primer cevi, grelci, štedilniki in hladilniki. Tve-

ganje električnega udara je večje, če je Vaše telo ozemljeno.

 Prosimo, da napravo zavarujete pred dežjem ali vlago.

Vdor vode v električno orodje povečuje tveganje električ-

 Ne uporabljajte kabla za nošenje ali obešanje električne-

ga orodja in ne vlecite za kabel, če želite vtikač izvleči iz

vtičnice. Kabel zavarujte pred vročino, oljem, ostrimi ro-

bovi ali premikajočimi se deli naprave. Poškodovani ali za-

pleteni kabli povečujejo tveganje električnega udara.

 Kadar uporabljate električno orodje zunaj, uporabljajte

samo kabelske podaljške, ki so primerni za delo na pro-

stem. Uporaba kabelskega podaljška, ki je primeren za de-

lo na prostem, zmanjšuje tveganje električnega udara.

 Če je uporaba električnega orodja v vlažnem okolju ne-

izogibna, uporabljajte stikalo za zaščito pred kvarnim

tokom. Uporaba zaščitnega stikala zmanjšuje tveganje ele-

nim orodjem lotite z razumom. Ne uporabljajte elek-

tričnega orodja, če ste utrujeni oziroma če ste pod vpli-

vom mamil, alkohola ali zdravil. Trenutek nepazljivosti

med uporabo električnega orodja je lahko vzrok za resne

 Uporabljajte osebno zaščitno opremo in vedno nosite

zaščitna očala. Nošenje osebne zaščitne opreme, na pri-

mer maske proti prahu, nedrsečih zaščitnih čevljev, varno-

stne čelade ali zaščitnih glušnikov, kar je odvisno od vrste

in načina uporabe električnega orodja, zmanjšuje tveganje

 Izogibajte se nenamernemu zagonu. Pred priključitvijo

električnega orodja na električno omrežje in/ali na aku-

mulator in pred dviganjem ali nošenjem se prepričajte,

če je električno orodje izklopljeno. Prenašanje naprave s

prstom na stikalu ali priključitev vklopljenega električnega

orodja na električno omrežje je lahko vzrok za nezgodo.

 Pred vklapljanjem električnega orodja odstranite na-

stavitvena orodja ali izvijače. Orodje ali ključ, ki se naha-

ja v vrtečem se delu naprave, lahko povzroči telesne po-

 Izogibajte se nenormalni telesni drži. Poskrbite za trdno

stojišče in za stalno ravnotežje. Tako boste v nepričakova-

nih situacijah električno orodje lahko bolje nadzorovali.

 Nosite primerna oblačila. Ne nosite ohlapnih oblačil in

 Če je na napravo možno montirati priprave za odsesa-

vanje ali prestrezanje prahu, se prepričajte, če so le-te

priključene in če se pravilno uporabljajo. Uporaba pri-

prave za odsesavanje prahu zmanjšuje zdravstveno ogro-

ženost zaradi prahu.

Skrbna uporaba in ravnanje z električnimi orodji

 Ne preobremenjujte naprave. Pri delu uporabljajte ele-

ktrična orodja, ki so za to delo namenjena. Z ustreznim

električnim orodjem boste v navedenem zmogljivostnem

področju delali bolje in varneje.

 Ne uporabljajte električnega orodja s pokvarjenim sti-

kalom. Električno orodje, ki se ne da več vklopiti ali izklo-

piti, je nevarno in ga je potrebno popraviti.

vtičnice in/ali odstranite akumulator. Ta previdnostni

ukrep preprečuje nenameren zagon električnega orodja.

 Električna orodja, katerih ne uporabljate, shranjujte

izven dosega otrok. Osebam, ki naprave ne poznajo ali

niso prebrale teh navodil za uporabo, naprave ne dovo-

lite uporabljati. Električna orodja so nevarna, če jih upo-

rabljajo neizkušene osebe.

 Skrbno negujte električno orodje. Kontrolirajte brez-

hibno delovanje premičnih delov naprave, ki se ne sme-

jo zatikati. Če so ti deli zlomljeni ali poškodovani do te

mere, da ovirajo delovanje električnega orodja, jih je

potrebno pred uporabo naprave popraviti. Slabo vzdr-

ževana električna orodja so vzrok za mnoge nezgode.

 Rezalna orodja vzdržujte tako, da bodo vedno ostra in

čista. Skrbno negovana rezalna orodja z ostrimi robovi se

manj zatikajo in so lažje vodljiva.

 Električna orodja, pribor, vsadna orodja in podobno

uporabljajte ustrezno tem navodilom. Pri tem upošte-

vajte delovne pogoje in dejavnost, ki jo boste opravlja-

li. Uporaba električnih orodij v namene, ki so drugačni od

predpisanih, lahko privede do nevarnih situacij.

Skrbno ravnanje in uporaba akumulatorskih orodij

 Akumulatorske baterije polnite samo v polnilnikih, ki

jih priporoča proizvajalec. Polnilnik, ki je namenjen dolo-

čeni vrsti akumulatorskih baterij, se lahko vname,

če ga boste uporabljali skupaj z drugačnimi akumulatorski-

 V električnih orodjih uporabljajte le akumulatorske ba-

terije, ki so zanje predvidene. Uporaba drugih akumula-

torskih baterij lahko povzroči telesne poškodbe ali požar.

 Akumulatorska baterija, katere ne uporabljate, ne sme

priti v stik s pisarniškimi sponkami, kovanci, žeblji, vi-

jaki in drugimi manjšimi kovinskimi predmeti, ki bi lah-

ko povzročili premostitev kontaktov. Kratek stik med

akumulatorskimi kontakti lahko ima za posledico opekline

 V primeru napačne uporabe lahko iz akumulatorske ba-

terije izteče tekočina. Izogibajte se kontaktu z njo. Pri

naključnem kontaktu s kožo spirajte z vodo. Če pride

tekočina v oko, dodatno poiščite tudi zdravniško po-

moč. Iztekajoča akumulatorska tekočina lahko povzroči

draženje kože ali opekline.

zervnih delov. Tako bo zagotovljena ohranitev varnosti

Varnostna opozorila za vrtalne stroje in vijačnike

 Uporabite dodatne ročaje, če so priloženi pri dobavi

električnega orodja. Izguba kontrole lahko povzroči po-

 Napravo smete držati le na izoliranem ročaju, če delate

na območju, kjer lahko vstavljeno orodje ali vijak pride

v stik s skritimi omrežnimi napeljavami. Stik z napelja-

vo, ki je pod napetostjo povzroči, da so posledično tudi ko-

vinski deli naprave pod napetostjo in to vodi do električne-

 Za iskanje skritih oskrbovalnih vodov uporabljajte

ustrezne iskalne naprave oziroma se o tem pozanimaj-

te pri lokalnem podjetju za oskrbo z elektriko, plinom in

vodo. Stik z vodi, ki so pod napetostjo, lahko povzroči po-

žar ali električni udar. Poškodbe plinskega voda so lahko

vzrok za eksplozijo, vdor v vodovodno omrežje pa ima za

posledico materialno škodo.

 V primeru blokiranja vstavnega orodja električno orod-

je takoj izklopite. Bodite pripravljeni na visoke reakcij-

ske momente, ki povzročijo nasprotni udarec. Vstavno

orodje blokira v naslednjih primerih:

– če je električno orodje preobremenjeno ali

– če se zagozdi v obdelovanec.

 Trdno držite električno orodje. Pri zategovanju ali odvija-

nju vijakov lahko za kratek čas nastopijo visoki reakcijski

 Zavarujte obdelovanec. Obdelovanec bo proti premika-

nju bolje zavarovan z vpenjalnimi pripravami ali s prime-

žem, kot če bi ga držali z roko.

 Pred odlaganjem električnega orodja počakajte, da se

orodje popolnoma ustavi. Električno orodje se lahko za-

takne, zaradi česar lahko izgubite nadzor nad njim.

 Akumulatorske baterije ne odpirajte. Nevarnost kratke-

Zaščitite akumulatorsko baterijo pred vročino,

npr. tudi pred stalnim sončnim obsevanjem,

ognjem, vodo in vlažnostjo. Obstaja nevarnost

 Če je akumulatorska baterija poškodovana ali če jo ne-

pravilno uporabljate, lahko iz nje uhajajo pare. Poskrbi-

te za dovod svežega zraka in pri težavah poiščite zdrav-

nika. Pare lahko povzročijo draženje dihalnih poti.

 Akumulatorsko baterijo uporabljajte le v povezavi z

električnim orodjem Bosch. Le tako je akumulatorska ba-

terija zaščitena pred nevarno preobremenitvijo.

 Uporabljajte samo originalne akumulatorske baterije

Bosch z napetostjo, ki je navedena na tipski tablici va-

šega električnega orodja. Pri uporabi drugih akumulator-

skih baterij, na primer ponaredkov, predelanih akumula-

torskih baterij ali akumulatorskih baterij tujih podjetij ob-

staja nevarnost poškodb in materialnih škod zaradi eksplo-

zij akumulatorskih baterij.

Opis in zmogljivost izdelka

Preberite vsa opozorila in napotila. Napake

zaradi neupoštevanja spodaj navedenih opo-

zoril in napotil lahko povzročijo električni

udar, požar in/ali težke telesne poškodbe.

Razprite stran s sliko naprave in pustite to stran med branjem

navodil za uporabo odprto.

Uporaba v skladu z namenom

Električno orodje je predvideno za privijanje vijakov ter za vr-

tanje v les, kovino, keramiko in umetne mase, še posebno na

težko dostopnih mestih.

Oštevilčenje komponent, ki so prikazane na sliki, se nanaša na

prikaz električnega orodja na strani z grafiko.

9 Ročaj (izolirana površina ročaja)

„Tehnični podatki“ ustreza naslednjim standardom oz. stan-

Število vrtljajev v prostem teku

Podatki o hrupu/vibracijah

Merilne vrednosti hrupa izračunane v skladu z EN 60745.

Nivo zvočnega tlaka naprave po vrednotenju A znaša tipično

72 dB(A). Netočnost K=3 dB.

Nivo hrupa lahko pri delu preseže 80 dB(A).

Uporabljajte zaščitne glušnike!

Skupne vrednosti vibracij a

EN 60745 in se lahko uporabljajo za primerjavo električnih

menjenosti z vibracijami.

Naveden nivo vibracij predstavlja glavne uporabe električ-

nega orodja. Če pa se električno orodje uporablja še v dru-

ge namene, z odstopajočimi vstavnimi orodji ali pri neza-

dostnem vzdrževanju, lahko nivo vibracij odstopa. To lah-

ko obremenjenosti z vibracijami med določenim obdobjem

uporabe občutno poveča.

Za natančnejšo oceno obremenjenosti z vibracijami mora-

te upoštevati tudi tisti čas, ko je naprava izklopljena in te-

če, vendar dejansko ni v uporabi. To lahko ombremenje-

nost z vibracijami preko celotnega obdobja dela občutno

Določite dodatne varnostne ukrepe za zaščito upravljalca

pred vpljivi vibracij, npr. Vzdrževanje električnega orodja

in vstavnih orodij, zegrevanje rok, organizacija delovnih

Polnjenje akumulatorske baterije (glejte sliko A)

 Uporabljajte samo polnilnike, ki so navedeni na strani s

priborom. Samo ti polnilniki so usklajeni z litijevo-ionskim

akumulatorjem na Vašem električnem orodju.

Opozorilo: Akumulatorsko baterijo dobavimo delno izpra-

znjeno. Da bi lahko akumulatorska baterija razvila svojo polno

vklopljeni polnilni napravi.

ne da bi pri tem skrajšali življenjsko dobo. Prekinitev postop-

ka polnjenja akumulatorske baterije ne poškoduje.

Litijevo-ionski akumulator je s sistemom „Electronic Cell Pro-

tection (ECP)“ zaščiten pred popolnim izpraznjenjem. Pri iz-

praznjenem akumulatorju se električno orodje s pomočjo za-

ščitnega stikala izklopi: vstavno orodje se ne premika več.

 Po samodejnem izklapljanju električnega orodja ne pri-

tiskajte vklopno/izklopnega stikala. Akumulatorska ba-

terija se lahko poškoduje.

življenjska doba akumulatorske baterije.

Upoštevajte navodila za odstranjevanje odsluženih naprav.

Zamenjava orodja (glejte sliko B)

 Pred začetkom kakršnihkoli del na električnem orodju

(na primer vzdrževanje, zamenjava orodja in podobno)

kakor tudi med transportiranjem in shranjevanjem je

treba iz električnega orodja odstraniti akumulator.

Pri nenamernem aktiviranju vklopno/izklopnega stikala

obstaja nevarnost telesnih poškodb.

Pri nepritisnjenem vklopno/izklopnem stikalu 4 je vrtalno vre-

teno aretirano. To omogoča hitro, udobno in enostavno zame-

njavo vsadnega orodja v vpenjalni glavi.

Odprite hitrovpenjalno glavo 2 z vrtenjem v smeri  tako dol-

go, da se orodje lahko vstavi. Vstavite orodje.

Z roko močno zavrtite tulec hitrovpenjalne glave 2 v smeri .

Odsesavanje prahu/ostružkov

 Prah nekaterih materialov kot npr. svinčenega premaza,

nekaterih vrst lesa, mineralov in kovin je lahko zdravju ško-

dljiv. Dotik ali vdihavanje tega prahu lahko povzroči aler-

gične reakcije in/ali obolenja dihal uporabnika ali oseb, ki

se nahajajo v bližini.

Določene vrste prahu kot npr. prah hrastovine ali bukovja

veljajo kot kancerogene, še posebej v povezavi z dodatnimi

snovmi za obdelavo lesa (kromat, zaščitno sredstvo za

les). Material z vsebnostjo azbesta smejo obdelovati le

– Poskrbite za dobro zračenje delovnega mesta.

– Priporočamo, da nosite zaščitno masko za prah s filtrir-

Upoštevajte veljavne nacionalne predpise za obdelovalne

ski ploščici Vašega električnega orodja. V primeru upo-

rabe drugih akumulatorjev lahko pride do telesnih po-

Opozorilo: Uporaba akumulatorjev, ki niso primerni za Vaše

električno orodje, lahko povzroči nepravilno delovanje ali pa

poškodbe na električnem orodju.

Postavite preklopno stikalo smeri vrtenja 3 na sredino, kar bo

onemogočilo nepredviden vklop naprave. Napolnjeno akumu-

latorsko baterijo 8 namestite v ročaj, kjer naj slišno zaskoči.

Poravnana mora biti z ročajem.

Nastavitev smeri vrtenja (glejte sliko C)

S stikalom za preklop smeri vrtenja 3 lahko spreminjate smer

vrtenja električnega orodja. Pri pritisnjenem vklopno/izklo-

pnem stikalu 4 spreminjanje smeri vrtenja ni možno.

Za zagon električnega orodja pritisnite vklopno/izklopno sti-

kalo 4 in ga držite pritisnjenega.

Svetilka 1 sveti pri delno ali v celoti pritisnjenem vklopno/iz-

klopnem stikalu 4 in pri neugodnih svetlobnih razmerah omo-

goči osvetlitev delovnega območja.

Da bi privarčevali z energijo, vklopite električno orodje le ta-

krat, ko ga boste uporabljali.

Za izklop električnega orodja vklopno/izklopno stikalo 4

Nastavitev števila vrtljajev

Število vrtljajev vklopljenega električnega orodja lahko brez-

stopenjsko regulirate, kar je odvisno od tega, kako globoko

ste pritisnili vklopno/izklopno stikalo 4.

Rahel pritisk na vklopno/izklopno stikalo 4 ima za posledico

nizko število vrtljajev. Z vse močnejšim pritiskanjem stikala se

število vrtljajev povečuje.

Samodejno aretiranje vretena (Auto-Lock)

Pri nepritisnjemen vklopno/izklopnem stikalu 4 je vrtalno vre-

teno in z njim prijemalo orodja aretirano.

To omogoča privijanje vijakov tudi pri praznem akumulatorju,

kar pomeni, da lahko električno orodje uporabljate kot običaj-

ustavi, kar prepreči zaključni tek vsadnega orodja.

Prikaz napolnjenosti akumulatorske baterije

Prikaz napolnjenosti akumulatorja 6 pokaže pri napol ali po-

polnoma pritisnjenem vklopnem/izklopnem stikalu 4 za nekaj

sekund stanje napolnjenosti akumulatorja in se sestoji iz

Preobremenitvena zaščita, ki deluje odvisno od tempe-

Pri uporabi v skladu z namenom do preobremenitve električ-

nega orodja ne more priti. V primeru preobremenitve oziroma

če dovoljena temperatura akumulatorja preseže 70 °C, se

električno orodje s pomočjo elektronike izklopi in ostane iz-

klopljeno, da se ponovno ne vzpostavi optimalna delovna

Zaščita pred popolnim izpraznjenjem

Litijevo-ionski akumulator je s sistemom „Electronic Cell Pro-

tection (ECP)“ zaščiten pred popolnim izpraznjenjem. Pri iz-

praznjenem akumulatorju se električno orodje s pomočjo za-

ščitnega stikala izklopi: vstavno orodje se ne premika več.

Upogljiva glava orodja (glejtesliko D)

Glavo orodja lahko aretirate v 5 različnih kotnih položajih. Pri-

 Električno orodje postavite na vijak samo v izkloplje-

nem stanju. Vrteča se električna orodja lahko zdrsnejo.

Po daljšem delu z nizkim številom vrtljajev je potrebno napra-

vo ohladiti. V ta namen naj naprava približno 3 minute deluje

v prostem teku pri maksimalnem številu vrtljajev.

HSS-svedre (HSS = visokozmogljivo hitrorezljivo jeklo).

Pred privijanjem večjih, daljših vijakov v trde materiale naj-

Vzdrževanje in servisiranje

Vzdrževanje in čiščenje

 Pred začetkom kakršnihkoli del na električnem orodju

(na primer vzdrževanje, zamenjava orodja in podobno)

kakor tudi med transportiranjem in shranjevanjem je

treba iz električnega orodja odstraniti akumulator.

Pri nenamernem aktiviranju vklopno/izklopnega stikala

obstaja nevarnost telesnih poškodb.

čisti, kar bo zagotovilo dobro in varno delo.

Če akumulatorska baterija ne deluje, se prosimo obrnite na

pooblaščen servis za električna orodja Bosch.

Če bi kljub skrbnima postopkoma izdelave in preizkušanja pri-

šlo do izpada delovanja električnega orodja, naj popravilo

OBJ_BUCH-1476-003.book Page 122 Tuesday, December 18, 2012 11:47 AMHrvatski | 123 Bosch Power Tools 1 609 92A 00F | (18.12.12) opravi servisna delavnica, pooblaščena za popravila Bosche-

vih električnih orodij.

V primeru dodatnih vprašanj in pri naročanju nadomestnih

delov brezpogojno navedite 10-mestno številko artikla, ki je

navedena na tipski ploščici naprave.

Servis in svetovanje o uporabi

pravila in vzdrževanja izdelka ter nadomestnih delov. Ris-

be razstavljenega stanja in informacije o nadomestnih de-

lih se nahajajo tudi na spletu pod:

Skupina svetovalcev o uporabi podjetja Bosch Vam bo z ve-

seljem v pomoč pri vprašanjih o naših izdelkih in njihovega

zahtevam zakona o nevarnih snoveh. Uporabnik lahko akumu-

latorske baterije brez nadaljnih pogojev transportina na cesti.

Pri pošiljkah s strani tretjih (npr.: zračni transport ali špedici-

ja) se morajo upoštevati posebne zahteve glede embalaže in

označitve. Pri pripravi odpreme mora biti obvezno nujno

vključen strokovnjak za nevarne snovi.

Prosimo upoštevajte tudi morebitne druge nacionalne

električna orodja, ki niso več v uporabi ter v

že smanjiti ugroženost od prašine.
