NÁVOD K OBSLUZE GWB 10 8LI Professional BOSCH

cs Původní návod k používání

port“, str.76. Zastrzega się prawo dokonywania zmian. Česky

Bezpečnostní upozornění

Všeobecná varovná upozornění pro elektronářadí

Čtěte všechna varovná upozornění a

pokyny. Zanedbání při dodržování va-

rovných upozornění a pokynů mohou mít za následek zásah

elektrickým proudem, požár a/nebo těžká poranění.

Všechna varovná upozornění a pokyny do budoucna

Ve varovných upozorněních použitý pojem „elektronářadí“ se

vztahuje na elektronářadí provozované na el. síti (se síťovým

kabelem) a na elektronářadí provozované na akumulátoru

(bez síťového kabelu).

Bezpečnost pracovního místa

 Udržujte Vaše pracovní místo čisté a dobře osvětlené.

Nepořádek nebo neosvětlené pracovní oblasti mohou vést

 S elektronářadím nepracujte v prostředí ohroženém

explozí, kde se nacházejí hořlavé kapaliny, plyny nebo

VAROVÁNÍ OBJ_BUCH-1476-003.book Page 76 Tuesday, December 18, 2012 11:47 AMČesky | 77

Bosch Power Tools 1 609 92A 00F | (18.12.12)

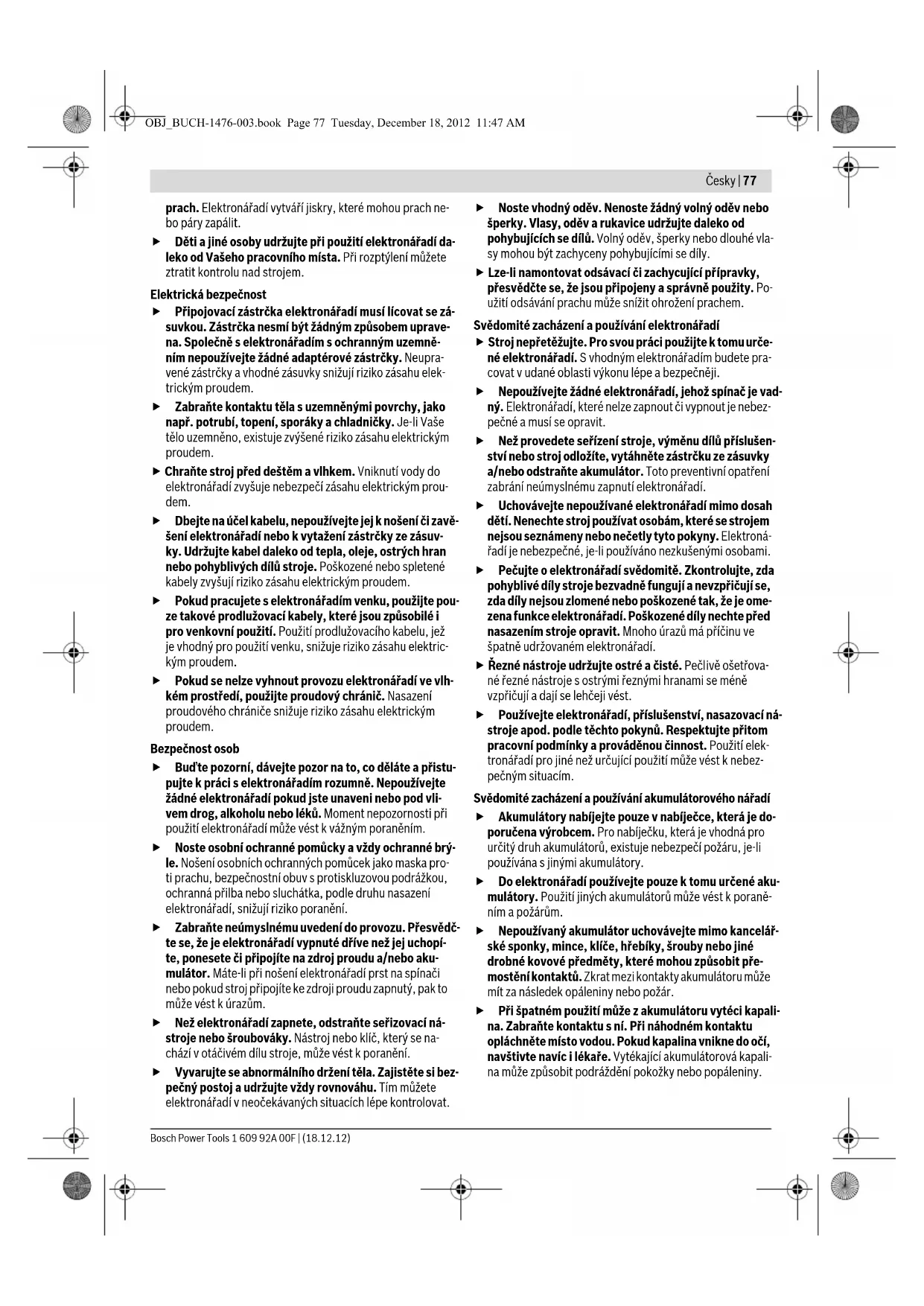

prach. Elektronářadí vytváří jiskry, které mohou prach ne-

 Děti a jiné osoby udržujte při použití elektronářadí da-

leko od Vašeho pracovního místa. Při rozptýlení můžete

ztratit kontrolu nad strojem.

Elektrická bezpečnost

 Připojovací zástrčka elektronářadí musí lícovat se zá-

suvkou. Zástrčka nesmí být žádným způsobem uprave-

na. Společně s elektronářadím s ochranným uzemně-

ním nepoužívejte žádné adaptérové zástrčky. Neupra-

vené zástrčky a vhodné zásuvky snižují riziko zásahu elek-

 Zabraňte kontaktu těla s uzemněnými povrchy, jako

např. potrubí, topení, sporáky a chladničky. Je-li Vaše

tělo uzemněno, existuje zvýšené riziko zásahu elektrickým

 Chraňte stroj před deštěm a vlhkem. Vniknutí vody do

elektronářadí zvyšuje nebezpečí zásahu elektrickým prou-

 Dbejte na účel kabelu, nepoužívejte jej k nošení či zavě-

šení elektronářadí nebo k vytažení zástrčky ze zásuv-

ky. Udržujte kabel daleko od tepla, oleje, ostrých hran

nebo pohyblivých dílů stroje. Poškozené nebo spletené

kabely zvyšují riziko zásahu elektrickým proudem.

 Pokud pracujete s elektronářadím venku, použijte pou-

ze takové prodlužovací kabely, které jsou způsobilé i

pro venkovní použití. Použití prodlužovacího kabelu, jež

je vhodný pro použití venku, snižuje riziko zásahu elektric-

 Pokud se nelze vyhnout provozu elektronářadí ve vlh-

kém prostředí, použijte proudový chránič. Nasazení

proudového chrániče snižuje riziko zásahu elektrickým

 Buďte pozorní, dávejte pozor na to, co děláte a přistu-

pujte k práci s elektronářadím rozumně. Nepoužívejte

žádné elektronářadí pokud jste unaveni nebo pod vli-

vem drog, alkoholu nebo léků. Moment nepozornosti při

použití elektronářadí může vést k vážným poraněním.

 Noste osobní ochranné pomůcky a vždy ochranné brý-

le. Nošení osobních ochranných pomůcek jako maska pro-

ti prachu, bezpečnostní obuv s protiskluzovou podrážkou,

ochranná přilba nebo sluchátka, podle druhu nasazení

elektronářadí, snižují riziko poranění.

 Zabraňte neúmyslnému uvedení do provozu. Přesvědč-

te se, že je elektronářadí vypnuté dříve než jej uchopí-

te, ponesete či připojíte na zdroj proudu a/nebo aku-

mulátor. Máte-li při nošení elektronářadí prst na spínači

nebo pokud stroj připojíte ke zdroji proudu zapnutý, pak to

 Než elektronářadí zapnete, odstraňte seřizovací ná-

stroje nebo šroubováky. Nástroj nebo klíč, který se na-

chází v otáčivém dílu stroje, může vést k poranění.

 Vyvarujte se abnormálního držení těla. Zajistěte si bez-

pečný postoj a udržujte vždy rovnováhu. Tím můžete

elektronářadí v neočekávaných situacích lépe kontrolovat.

 Noste vhodný oděv. Nenoste žádný volný oděv nebo

šperky. Vlasy, oděv a rukavice udržujte daleko od

pohybujících se dílů. Volný oděv, šperky nebo dlouhé vla-

sy mohou být zachyceny pohybujícími se díly.

 Lze-li namontovat odsávací či zachycující přípravky,

přesvědčte se, že jsou připojeny a správně použity. Po-

užití odsávání prachu může snížit ohrožení prachem.

Svědomité zacházení a používání elektronářadí

 Stroj nepřetěžujte. Pro svou práci použijte k tomu urče-

né elektronářadí. S vhodným elektronářadím budete pra-

covat v udané oblasti výkonu lépe a bezpečněji.

 Nepoužívejte žádné elektronářadí, jehož spínač je vad-

ný. Elektronářadí, které nelze zapnout či vypnout je nebez-

pečné a musí se opravit.

 Než provedete seřízení stroje, výměnu dílů příslušen-

ství nebo stroj odložíte, vytáhněte zástrčku ze zásuvky

a/nebo odstraňte akumulátor. Toto preventivní opatření

zabrání neúmyslnému zapnutí elektronářadí.

 Uchovávejte nepoužívané elektronářadí mimo dosah

dětí. Nenechte stroj používat osobám, které se strojem

nejsou seznámeny nebo nečetly tyto pokyny. Elektroná-

řadí je nebezpečné, je-li používáno nezkušenými osobami.

 Pečujte o elektronářadí svědomitě. Zkontrolujte, zda

pohyblivé díly stroje bezvadně fungují a nevzpřičují se,

zda díly nejsou zlomené nebo poškozené tak, že je ome-

zena funkce elektronářadí. Poškozené díly nechte před

nasazením stroje opravit. Mnoho úrazů má příčinu ve

špatně udržovaném elektronářadí.

 Řezné nástroje udržujte ostré a čisté. Pečlivě ošetřova-

né řezné nástroje s ostrými řeznými hranami se méně

vzpřičují a dají se lehčeji vést.

 Používejte elektronářadí, příslušenství, nasazovací ná-

stroje apod. podle těchto pokynů. Respektujte přitom

pracovní podmínky a prováděnou činnost. Použití elek-

tronářadí pro jiné než určující použití může vést k nebez-

Svědomité zacházení a používání akumulátorového nářadí

 Akumulátory nabíjejte pouze v nabíječce, která je do-

poručena výrobcem. Pro nabíječku, která je vhodná pro

určitý druh akumulátorů, existuje nebezpečí požáru, je-li

používána s jinými akumulátory.

 Do elektronářadí používejte pouze k tomu určené aku-

mulátory. Použití jiných akumulátorů může vést k poraně-

 Nepoužívaný akumulátor uchovávejte mimo kancelář-

ské sponky, mince, klíče, hřebíky, šrouby nebo jiné

drobné kovové předměty, které mohou způsobit pře-

mostění kontaktů. Zkrat mezi kontakty akumulátoru může

mít za následek opáleniny nebo požár.

 Při špatném použití může z akumulátoru vytéci kapali-

na. Zabraňte kontaktu s ní. Při náhodném kontaktu

opláchněte místo vodou. Pokud kapalina vnikne do očí,

navštivte navíc i lékaře. Vytékající akumulátorová kapali-

na může způsobit podráždění pokožky nebo popáleniny.

OBJ_BUCH-1476-003.book Page 77 Tuesday, December 18, 2012 11:47 AM78 | Česky 1 609 92A 00F | (18.12.12) Bosch Power Tools Servis

 Nechte Vaše elektronářadí opravit pouze kvalifikova-

ným odborným personálem a pouze s originálními ná-

hradními díly. Tím bude zajištěno, že bezpečnost stroje

Bezpečnostní předpisy pro vrtačky a šroubováky

 Používejte přídavné rukojeti dodávané s elektronářa-

dím. Ztráta kontroly může vést ke zraněním.

 Pokud provádíte práce, při nichž může nasazovací ná-

stroj nebo šroub zasáhnout skrytá elektrická vedení,

pak stroj držte na na izolovaných plochách rukojeti.

Kontakt s elektrickým vedením pod napětím může uvést

napětí i na kovové díly stroje a vést k zásahu elektrickým

 Použijte vhodná hledací zařízení k vyhledání skrytých

rozvodných vedení nebo přizvěte místní dodavatel-

skou společnost. Kontakt s elektrickým vedením může

vést k požáru a elektrickému úderu. Poškození plynového

vedení může vést k explozi. Proniknutí do vodovodního po-

trubí způsobí věcné škody.

 Elektronářadí okamžitě vypněte, pokud se nasazovací

nástroj zablokuje. Buďte připraveni na vysoké reakční

momenty, které způsobují zpětný ráz. Nasazovací ná-

stroj se zablokuje když:

– je elektronářadí přetížené nebo

– se v opracovávaném obrobku vzpříčí.

 Držte elektronářadí pevně. Při utahování a povolování

šroubů se mohou krátkodobě vyskytovat vysoké reakční

 Zajistěte obrobek. Obrobek pevně uchycený upínacím

přípravkem nebo svěrákem je držen bezpečněji než Vaší

 Než jej odložíte, počkejte až se elektronářadí zastaví.

Nasazovací nástroj se může vzpříčit a vést ke ztrátě kontro-

ly nad elektronářadím.

 Neotvírejte akumulátor. Existuje nebezpečí zkratu.

Chraňte akumulátor před horkem, např. i před

trvalým slunečním zářením, ohněm, vodou a

vlhkostí. Existuje nebezpečí výbuchu.

 Při poškození a nesprávném použití akumulátoru mo-

hou vystupovat páry. Přivádějte čerstvý vzduch a při

potížích vyhledejte lékaře. Páry mohou dráždit dýchací

 Používejte akumulátor pouze ve spojení s Vaším elek-

tronářadím Bosch. Jen tak bude akumulátor chráněn

před nebezpečným přetížením.

 Používejte pouze originální akumulátory Bosch s napě-

tím uvedeným na typovém štítku Vašeho elektronářa-

dí. Při používání jiných akumulátorů, např. napodobenin,

přepracovaných akumulátorů nebo cizích výrobků, existu-

je nebezpečí zranění a též věcných škod díky explodujícím

Popis výrobku a specifikací

Čtěte všechna varovná upozornění a poky-

ny. Zanedbání při dodržování varovných upo-

zornění a pokynů mohou mít za následek úraz

elektrickým proudem, požár a/nebo těžká po-

Vyklopte prosím odklápěcí stranu se zobrazením stroje a ne-

chte tuto stranu během čtení návodu k obsluze otevřenou.

Elektronářadí je určeno k zašroubování a uvolňování šroubů a

též k vrtání do dřeva, kovu, keramiky a umělých hmot, zvláště

na těžce přístupných místech.

Zobrazené komponenty

Číslování zobrazených komponent se vztahuje na zobrazení

elektronářadí na grafické straně.

1 Svítilna „PowerLight“

2 Rychloupínací sklíčidlo

3 Přepínač směru otáčení

5 Odjišťovací tlačítko pro zalomitelnou nástrojovou hlavu

6 Ukazatel stavu nabití akumulátoru

7 Odjišťovací tlačítko akumulátoru*

9 Rukojeť (izolovaná plocha rukojeti)

11 Univerzální držák bitů*

*Zobrazené nebo popsané příslušenství nepatří k standardnímu

obsahu dodávky. Kompletní příslušenství naleznete v našem pro-

gramu příslušenství.

Informace o hluku a vibracích

Naměřené hodnoty hluku zjištěny podle EN 60745.

Hodnocená hladina akustického tlaku A stroje činí typicky

72 dB(A). Nepřesnost K=3 dB.

Hladina hluku může při práci překročit 80 dB(A).

Noste ochranu sluchu!

Celkové hodnoty vibrací a

(vektorový součet tří os) a nepřes-

Akumulátorový úhlový vrtací šroubovák GWB 10,8 V-LI Objednací číslo

max. kroutící moment tvrdý/měkký

šroubový spoj podle ISO 5393 Nm 11/3

Hmotnost podle EPTA-Procedure

Bosch Power Tools 1 609 92A 00F | (18.12.12)

V těchto pokynech uvedená úroveň vibrací byla změřena

podle měřících metod normovaných v EN 60745 a může být

použita pro vzájemné porovnání elektronářadí. Hodí se i pro

předběžný odhad zatížení vibracemi.

Uvedená úroveň vibrací reprezentuje hlavní použití elektroná-

řadí. Pokud ovšem bude elektronářadí nasazeno pro jiná pou-

žití, s odlišnými nasazovacími nástroji nebo s nedostatečnou

údržbou, může se úroveň vibrací lišit. To může zatíženi vibra-

cemi po celou pracovní dobu zřetelně zvýšit.

Pro přesný odhad zatížení vibracemi by měly být zohledněny

i doby, v nichž je stroj vypnutý nebo sice běží, ale fakticky není

nasazen. To může zatíženi vibracemi po celou pracovní dobu

zřetelně zredukovat.

Stanovte dodatečná bezpečnostní opatření k ochraně obslu-

hy před účinky vibrací jako např.: údržba elektronářadí a na-

sazovacích nástrojů, udržování teplých rukou, organizace

Prohlašujeme v plné naší zodpovědnosti, že v odstavci „Tech-

nická data“ popsaný výrobek je v souladu s následujícími nor-

mami nebo normativními dokumenty: EN 60745 podle usta-

novení směrnic 2011/65/EU, 2004/108/ES, 2006/42/ES.

Technická dokumentace (2006/42/ES) u:

Robert Bosch GmbH, PT/ETM9,

Nabíjení akumulátoru (viz obr. A)

 Používejte pouze nabíječky uvedené na straně příslu-

šenství. Jen tyto nabíječky jsou sladěny s akumulátorem

Li-ion použitým u Vašeho elektronářadí.

Upozornění: Akumulátor se expeduje částečně nabitý. Pro

zaručení plného výkonu akumulátoru jej před prvním nasaze-

ním v nabíječce zcela nabijte.

Akumulátor Li-ion lze bez zkrácení životnosti kdykoli nabít.

Přerušení procesu nabíjení nepoškozuje akumulátor.

Akumulátor Li-ion je díky „Electronic Cell Protection (ECP)“

chráněn proti hlubokému vybití. Při vybitém akumulátoru bu-

de elektronářadí chráničem vypnuto: nasazený nástroj se už

 Po automatickém vypnutí elektronářadí už spínač dál

nestlačujte. Akumulátor se může poškodit.

K odejmutí akumulátoru 8 stlačte odjišťovací tlačítko 7 a vy-

táhněte akumulátor dolů z elektronářadí. Nepoužívejte při-

Akumulátor je vybaven kontrolou teploty NTC, která dovolí

nabíjení pouze v rozmezí teplot 0 °C a 45 °C. Tím se dosáhne

vysoké životnosti akumulátoru.

Dbejte upozornění k zpracování odpadu.

Výměna nástroje (viz obr. B)

 Před každou prací na elektronářadí (např. údržba, vý-

měna nástrojů apod.) a též při jeho přepravě a usklad-

nění vyjměte akumulátor. Při neúmyslném stlačení spí-

nače existuje nebezpečí poranění.

Při nestlačeném spínači 4 je vrtací vřeteno zaaretované. To

umožňuje rychlou, pohodlnou a jednoduchou výměnu nástro-

Otevřete rychloupínací sklíčidlo 2 otáčením ve směru , až

lze vložit nástroj. Vložte nástroj.

Otáčejte pouzdro rychloupínacího sklíčidla 2 silně rukou ve

Odsávání prachu/třísek

 Prach materiálů jako olovoobsahující nátěry, některé dru-

hy dřeva, minerálů a kovu mohou být zdraví škodlivé. Kon-

takt s prachem nebo vdechnutí mohou vyvolat alergické re-

akce a/nebo onemocnění dýchacích cest obsluhy nebo v

blízkosti se nacházejících osob.

Určitý prach jako dubový nebo bukový prach je pokládán

za karcinogenní, zvláště ve spojení s přídavnými látkami

pro ošetření dřeva (chromát, ochranné prostředky na dře-

vo). Materiál obsahující azbest smějí opracovávat pouze

– Pečujte o dobré větrání pracovního prostoru.

– Je doporučeno nosit ochrannou dýchací masku s tří-

Dbejte ve Vaší zemi platných předpisů pro opracovávané

Nasazení akumulátoru

 Používejte pouze originální akumulátory Li-ion firmy

Bosch s napětím uvedeným na typovém štítku Vašeho

elektronářadí. Používání jiných akumulátorů může vést ke

zraněním a k nebezpečí požáru.

Upozornění: Používání akumulátorů nevhodných pro Vaše

elektronářadí může vést k chybným funkcím nebo k poškození

Nastavte přepínač směru otáčení 3 na střed, aby se zabránilo

neúmyslnému zapnutí. Nasaďte nabitý akumulátor 8 do drža-

dla až citelně zaskočí a spolehlivě přiléhá k držadlu.

Nastavení směru otáčení (viz obr. C)

Pomocí přepínače směru otáčení 3 můžete změnit směr otáče-

ní elektronářadí. Při stlačeném spínači 4 to však není možné.

Chod vpravo: Při vrtání a zašroubování šroubů stlačte přepí-

nač směru otáčení 3 vlevo až na doraz.

Dr. Egbert Schneider

1 609 92A 00F | (18.12.12) Bosch Power Tools

Chod vlevo: K uvolnění popř. vyšroubování šroubů přetlačte

přepínač směru otáčení 3 vpravo až na doraz.

K uvedení elektronářadí do provozu stlačte spínač 4 a podrž-

Svítilna 1 svítí při lehce nebo zcela stlačeném spínači 4 a

umožňuje nasvícení pracovní oblasti při nepříznivých světel-

Aby se šetřila energie, zapínejte elektronářadí jen pokud jej

K vypnutí elektronářadí spínač 4 uvolněte.

Nastavení počtu otáček

Počet otáček zapnutého elektronářadí můžete plynule regulo-

vat podle toho, jak dalece stlačíte spínač 4.

Lehký tlak na spínač 4 způsobí nízký počet otáček. S rostou-

cím tlakem se počet otáček zvyšuje.

Plně automatická aretace vřetene (Auto-Lock)

Při nestlačeném spínači 4 jsou vrtací vřeteno a tím i nástrojo-

vý držák zaaretovány.

To umožňuje zašroubování šroubů i při vybitém akumulátoru

popř. použití elektronářadí jako šroubováku.

Při uvolnění spínače 4 se sklíčidlo zabrzdí a tím se zabrání do-

Při zašroubování šroubů uvolněte spínač 4 teprve poté, když

je šroub v jedné rovině zašroubován do obrobku. Hlava šrou-

bu pak nepronikne do obrobku.

Ukazatel stavu nabití akumulátoru

Ukazatel stavu nabití akumulátoru 6 indikuje při napůl nebo

zcela stlačeném spínači 4 na několik sekund stav nabití aku-

mulátoru a sestává ze 3 zelených LED.

Ochrana proti přetížení závislá na teplotě

Při určujícím použití nemůže být elektronářadí přetíženo. Při

příliš silném zatížení nebo překročení dovolené teploty aku-

mulátoru 70 °C elektronika elektronářadí vypne do doby, než

se tento opět nachází v optimálním rozsahu pracovní teploty.

Ochrana proti hlubokému vybití

Akumulátor Li-ion je díky „Electronic Cell Protection (ECP)“

chráněn proti hlubokému vybití. Při vybitém akumulátoru bu-

de elektronářadí chráničem vypnuto: nasazený nástroj se už

Zalomitelná nástrojová hlava (viz obr. D)

Nástrojovou hlavu lze zaaretovat v 5 různých nastaveních úhlu.

Stlačte odjišťovací tlačítko 5 a natočte nástrojovou hlavu do po-

žadované polohy. Poté odjišťovací tlačítko 5 opět uvolněte.

 Před uvedením do provozu zkontrolujte, zda je nástro-

jová hlava v příslušném úhlovém stavu zaaretována.

Existuje nebezpečí zranění.

 Na šroub nasaďte pouze vypnuté elektronářadí. Otáče-

jící se nasazovací nástroje mohou sklouznout.

Po delší práci s malými otáčkami by jste měli stroj k ochlazení

nechat běžet naprázdno ca. 3 minuty při maximálních otáč-

Při vrtání do kovu použijte pouze bezvadné, naostřené vrtáky

HSS (HSS=vysokovýkonná rychlořezná ocel). Odpovídající

kvalitu zaručuje program příslušenství Bosch.

Před zašroubováním větších, delších šroubů do tvrdých mate-

riálů byste měli předvrtat otvor s průměrem jádra závitu do

 Před každou prací na elektronářadí (např. údržba, vý-

měna nástrojů apod.) a též při jeho přepravě a usklad-

nění vyjměte akumulátor. Při neúmyslném stlačení spí-

nače existuje nebezpečí poranění.

 Udržujte elektronářadí a větrací otvory čisté, abyste

pracovali dobře a bezpečně.

Pokud už akumulátor není schopný funkce, obraťte se prosím

na autorizované servisní středisko pro elektronářadí Bosch.

Pokud dojde i přes pečlivou výrobu a náročné kontroly k poru-

še stroje, svěřte provedení opravy autorizovanému servisní-

mu středisku pro elektronářadí firmy Bosch.

Při všech dotazech a objednávkách náhradních dílů nezbytně

prosím uvádějte 10-místné objednací číslo podle typového

štítku elektronářadí.

Zákaznická a poradenská služba

Zákaznická služba zodpoví Vaše dotazy k opravě a údržbě Va-

šeho výrobku a též k náhradním dílům. Technické výkresy a in-

formace k náhradním dílům naleznete i na:

Tým poradenské služby Bosch Vám rád pomůže při otázkách

k našim výrobkům a jejich příslušenství.

Robert Bosch odbytová s.r.o.

Obsažené lithium-iontové akumulátory podléhají požadavkům

zákona o nebezpečných nákladech. Tyto akumulátory mohou

být bez dalších podmínek přepravovány uživatelem po silnici.

trvalé světlo 3 x zelené ≥ 2/3

trvalé světlo 2 x zelené ≥1/3

trvalé světlo 1 x zelené < 1/3

blikající světlo 1 x zelené rezerva

OBJ_BUCH-1476-003.book Page 80 Tuesday, December 18, 2012 11:47 AMSlovensky | 81 Bosch Power Tools 1 609 92A 00F | (18.12.12) Při zasílání prostřednictvím třetí osoby (např.: letecká přeprava

nebo spedice) je třeba brát zřetel na zvláštní požadavky na ba-

lení a označení. Zde musí být při přípravě zásilky nezbytně při-

zván expert na nebezpečné náklady.

Akumulátory zasílejte pouze tehdy, pokud je těleso nepoško-

zené. Otevřené kontakty přelepte lepicí páskou a akumulátor

zabalte tak, aby se v obalu nemohl pohybovat.

Dbejte prosím i případných navazujících národních předpisů.

Elektronářadí, akumulátory, příslušenství a obaly mají

být dodány k opětovnému zhodnocení nepoškozují-

címu životní prostředí.

Elektronářadí a akumulátory/baterie neodhazujte do domov-

Podle evropské směrnice 2002/96/ES mu-

sí být neupotřebitelné elektronářadí a podle

evropské směrnice 2006/66/ES vadné ne-

bo opotřebované akumulátory/baterie ro-

zebrané shromážděny a dodány k opětov-

nému zhodnocení nepoškozujícímu životní

Akumulátory/baterie:

Prosím dbejte upozornění v odstavci

„Přeprava“, strana 80. Změny vyhrazeny. Slovensky

Všeobecné výstražné upozornenia a bezpečnost-

 Pracovisko vždy udržiavajte čisté a dobre osvetlené.

né, hrozí zvýšené riziko zásahu elektrickým prúdom.

 Chráňte elektrické náradie pred účinkami dažďa a vlh-

kosti. Vniknutie vody do ručného elektrického náradia zvy-

šuje riziko zásahu elektrickým prúdom.

 Nepoužívajte prívodnú šnúru mimo určený účel na no-

senie ručného elektrického náradia, ani na jeho zave-

 Ak sa nedá vyhnúť použitiu ručného elektrického nára-

trického náradia do činnosti. Pred zasunutím zástrčky

radia sa vždy presvedčte sa, či je ručné elektrické nára-

die vypnuté. Ak budete mať pri prenášaní ručného elek-

trického náradia prst na vypínači, alebo ak ručné elektrické

ných situáciách lepšie kontrolovať.

 Pri práci noste vhodný pracovný odev. Nenoste široké

odevy a nemajte na sebe šperky. Vyvarujte sa toho, aby

sa Vaše vlasy, odev a rukavice dostali do blízkosti rotu-

júcich súčiastok náradia. Voľný odev, dlhé vlasy alebo

 Ručné elektrické náradie starostlivo ošetrujte. Kontro-

meniť. Veľa nehôd bolo spôsobených nedostatočnou

údržbou elektrického náradia.

 Rezné nástroje udržiavajte ostré a čisté. Starostlivo

ošetrované rezné nástroje s ostrými reznými hranami majú

upozornení a bezpečnostných pokynov. Pri práci zoh-

odporúča výrobca akumulátora. Ak sa používa nabíjač-

ka, určená na nabíjanie určitého druhu akumulátorov, na

nabíjanie iných akumulátorov, hrozí nebezpečenstvo po-

 Držte ručné elektrické náradie len za izolované plochy

elektrickým vedení a potrubí, aby ste ich nenavŕtali, ale-

 Pri práci ručné elektrické náradie dobre držte. Pri uťa-

 Počkajte na úplné zastavenie ručného elektrického ná-

a bezpečnostné pokyny. Zanedbanie dodr-

10 Skrutkovací hrot*

Hodnotená hladina akustického tlaku A tohto náradia je typic-

Hladina hluku môže pri práci dosahovať hodnotu nad

Používajte chrániče sluchu!

keď sa toto ručné elektrické náradie použije na iné druhy použi-

tia, s odlišnými pracovnými nástrojmi alebo sa podrobuje ne-

dostatočnej údržbe, môže sa hladina zaťaženia vibráciami od

Akumulátorový uhlový vŕtací skrutkovač GWB 10,8 V-LI Vecné číslo

použitím akumulátor v nabíjačke úplne nabite.

tection (ECP)“. Keď je akumulátor vybitý, elektrické náradie

vytiahnite akumulátor z ručného elektrického náradia sme-

Keď nie je stlačený vypínač 4 je vŕtacie vreteno aretované. To

krétneho obrábaného materiálu.

ste zabránili neúmyselnému zapnutiu ručného elektrického

Na zapnutie ručného elektrického náradia stlačte vypínač 4 a

vtedy, ked ho používate.

Na vypnutie ručného elektrického náradia vypínač 4 uvoľnite.

Nastavenie počtu obrátok

Počet obrátok zapnutého ručného elektrického náradia

môžete plynulo regulovať podľa toho, do akej miery stláča-

Mierny tlak na vypínač 4 vyvolá nízky počet obrátok. Pri zvýše-

ní tlaku sa počet obrátok zvýši.

Plnoautomatická aretácia vretena (Auto-Lock)

Ak nie je stlačený vypínač 4 vŕtacie vreteno je zaaretované, a

Pri uvoľnení vypínača 4 sa skľučovadlo zabrzdí, a tým sa za-

tection (ECP)“. Keď je akumulátor vybitý, elektrické náradie

 Pred použitím náradia vždy skontrolujte, či je nástrojo-

teriálov by ste mali vrtákom s priemerom rovným jadru závitu

vo na autorizované servisné stredisko ručného elektrického

prepravu nebezpečného tovaru.

Neodhadzujte ručné elektrické náradie ani akumulátory/baté-

– če se zagozdi v obdelovanec.
