KASUTUSJUHEND GWB 10 8LI Professional BOSCH

et Algupärane kasutusjuhend

Üldised ohutusjuhised

Kõik ohutusnõuded ja juhised tu-

leb läbi lugeda. Ohutusnõuete ja ju-

histe eiramise tagajärjeks võib olla elektrilöök, tulekahju

ja/või rasked vigastused.

Hoidke kõik ohutusnõuded ja juhised edasiseks kasutami-

seks hoolikalt alles.

Allpool kasutatud mõiste „Elektriline tööriist“ käib võrgutoite-

ga (toitejuhtmega) elektriliste tööriistade ja akutoitega (ilma

toitejuhtmeta) elektriliste tööriistade kohta.

Ohutusnõuded tööpiirkonnas

 Töökoht peab olema puhas ja hästi valgustatud. Tööko-

has valitsev segadus ja hämarus võib põhjustada õnnetusi.

 Ärge kasutage elektrilist tööriista plahvatusohtlikus

keskkonnas, kus leidub tuleohtlikke vedelikke, gaase

või tolmu. Elektrilistest tööriistadest lööb sädemeid, mis

võivad tolmu või aurud süüdata.

 Elektrilise tööriista kasutamise ajal hoidke lapsed ja

teised isikud töökohast eema. Kui Teie tähelepanu kõr-

vale juhitakse, võib seade Teie kontrolli alt väljuda.

 Elektrilise tööriista pistik peab pistikupessa sobima.

Pistiku kallal ei tohi teha mingeid muudatusi. Ärge ka-

sutage kaitsemaandusega elektriliste tööriistade pu-

hul adapterpistikuid. Muutmata pistikud ja sobivad pisti-

kupesad vähendavad elektrilöögi saamise riski.

 Vältige kehakontakti maandatud pindadega, nagu to-

rud, radiaatorid, pliidid ja külmikud. Kui Teie keha on

maandatud, on elektrilöögi oht suurem.

 Hoidke seadet vihma ja niiskuse eest. Kui elektrilisse

tööriista on sattunud vett, on elektrilöögi oht suurem.

 Ärge kasutage toitejuhet otstarvetel, milleks see ei ole

ette nähtud, näiteks elektrilise tööriista kandmiseks,

ülesriputamiseks või pistiku pistikupesast väljatõmba-

miseks. Hoidke toitejuhet kuumuse, õli, teravate ser-

vade ja seadme liikuvate osade eest. Kahjustatud või

keerduläinud toitejuhtmed suurendavad elektrilöögi ohtu.

 Kui töötate elektrilise tööriistaga vabas õhus, kasutage

ainult selliseid pikendusjuhtmeid, mida on lubatud ka-

sutada ka välistingimustes. Välistingimustes kasuta-

miseks sobiva pikendusjuhtme kasutamine vähendab

 Kui elektrilise tööriista kasutamine niiskes keskkon-

nas on vältimatu, kasutage rikkevoolukaitselülitit.

Rikkevoolukaitselüliti kasutamine vähendab elektrilöö-

 Olge tähelepanelik, jälgige, mida Te teete, ning toi-

mige elektrilise tööriistaga töötades kaalutletult.

Ärge kasutage elektrilist tööriista, kui olete väsinud

või uimastite, alkoholi või ravimite mõju all. Hetkeli-

ne tähelepanematus seadme kasutamisel võib põhjus-

tada tõsiseid vigastusi.

 Kandke isikukaitsevahendeid ja alati kaitseprille. Isiku-

kaitsevahendite, näiteks tolmumaski, libisemiskindlate

turvajalatsite, kaitsekiivri või kuulmiskaitsevahendite

kandmine – sõltuvalt elektrilise tööriista tüübist ja

kasutusalast – vähendab vigastuste ohtu.

 Vältige seadme tahtmatut käivitamist. Enne pistiku

ühendamist pistikupessa, aku ühendamist seadme kül-

ge, seadme ülestõstmist ja kandmist veenduge, et

elektriline tööriist on välja lülitatud. Kui hoiate elektrili-

se tööriista kandmisel sõrme lülitil või ühendate voo-

luvõrku sisselülitatud seadme, võivad tagajärjeks olla õn-

 Enne elektrilise tööriista sisselülitamist eemaldage

selle küljest reguleerimis- ja mutrivõtmed. Seadme

pöörleva osa küljes olev reguleerimis- või mutrivõti võib

põhjustada vigastusi.

 Vältige ebatavalist kehaasendit. Võtke stabiilne töö-

asend ja hoidke kogu aeg tasakaalu. Nii saate elektrilist

tööriista ootamatutes olukordades paremini kontrollida.

 Kandke sobivat rõivastust. Ärge kandke laiu riideid ega

ehteid. Hoidke juuksed, rõivad ja kindad seadme liiku-

vatest osadest eemal. Lotendavad riided, ehted või pikad

juuksed võivad sattuda seadme liikuvate osade vahele.

 Kui on võimalik paigaldada tolmueemaldus- ja

tolmukogumisseadiseid, veenduge, et need on sead-

mega ühendatud ja et neid kasutatakse õigesti. Tolmu-

eemaldusseadise kasutamine vähendab tolmust põhjusta-

Elektriliste tööriistade hoolikas käsitsemine ja kasuta-

 Ärge koormake seadet üle. Kasutage töö tegemiseks

selleks ettenähtud elektrilist tööriista. Sobiva elektrili-

se tööriistaga töötate ettenähtud jõudluspiirides

efektiivsemalt ja ohutumalt.

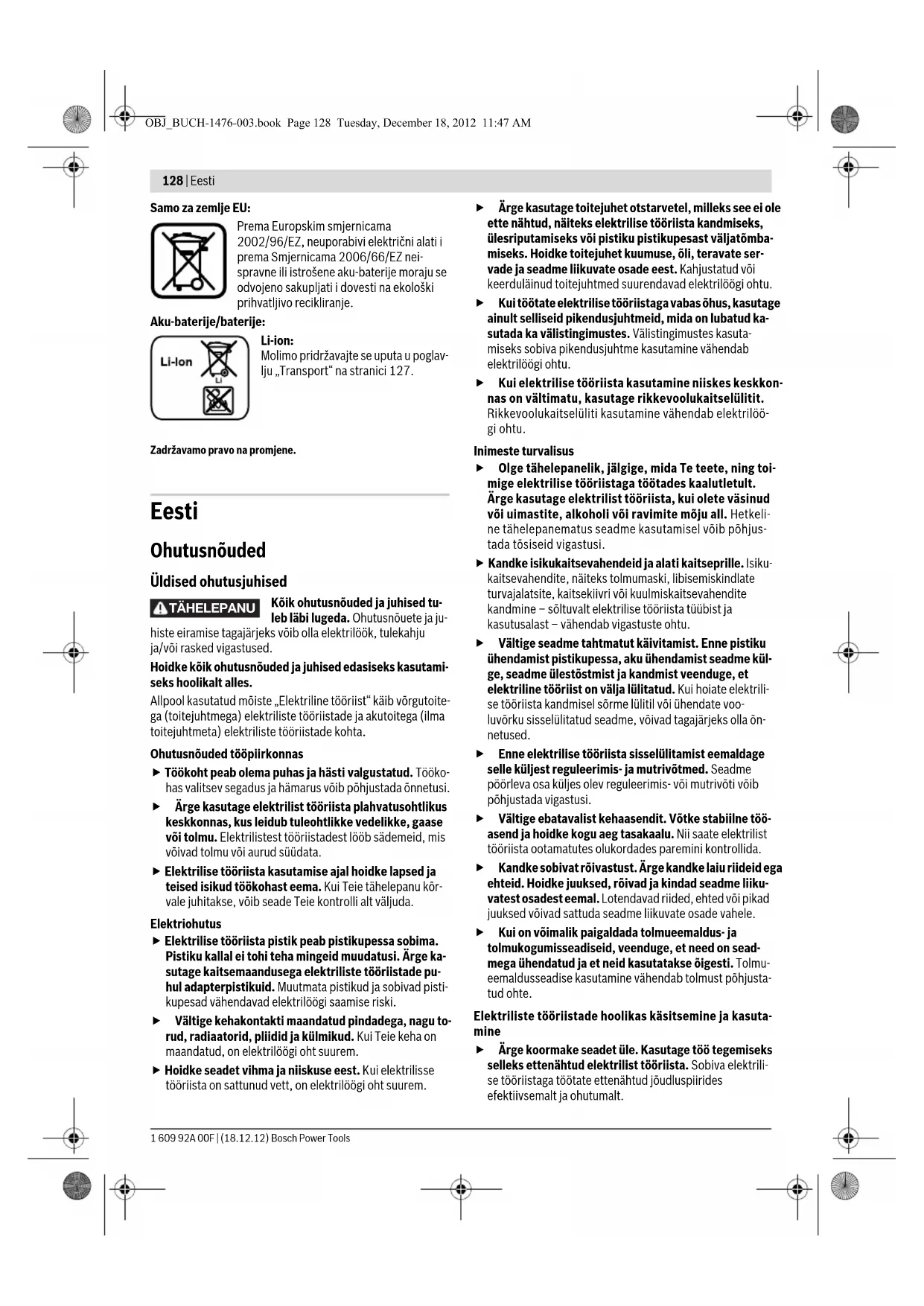

TÄHELEPANU OBJ_BUCH-1476-003.book Page 128 Tuesday, December 18, 2012 11:47 AMEesti | 129

Bosch Power Tools 1 609 92A 00F | (18.12.12)

 Ärge kasutage elektrilist tööriista, mille lüliti on rikkis.

Elektriline tööriist, mida ei ole enam võimalik lülitist sisse

ja välja lülitada, on ohtlik ning tuleb parandada.

 Tõmmake pistik pistikupesast välja ja/või eemaldage

seadmest aku enne seadme reguleerimist, tarvikute

vahetamist ja seadme ärapanekut. See ettevaatus-

abinõu väldib elektrilise tööriista soovimatut käivitamist.

 Kasutusvälisel ajal hoidke elektrilisi tööriistu lastele

kättesaamatus kohas. Ärge laske seadet kasutada isi-

kutel, kes seadet ei tunne või pole siintoodud juhiseid

lugenud. Asjatundmatute isikute käes on elektrilised töö-

 Hoolitsege seadme eest korralikult. Kontrollige, kas

seadme liikuvad osad töötavad veatult ega kiildu kiini.

Veenduge, et seadme detailid ei ole murdunud või kah-

justatud määral, mis mõjutab seadme töökindlust. Las-

ke kahjustatud detailid enne seadme kasutamist

parandada. Paljude õnnetuste põhjuseks on halvasti hool-

datud elektrilised tööriistad.

 Hoidke lõiketarvikud teravad ja puhtad. Hoolikalt hool-

datud, teravate lõikeservadega lõiketarvikud kiilduvad

harvemini kinni ja neid on lihtsam juhtida.

 Kasutage elektrilist tööriista, lisavarustust, tarvikuid

jne vastavalt siintoodud juhistele ning nii, nagu konk-

reetse seadmetüübi jaoks ette nähtud. Arvestage see-

juures töötingimuste ja teostatava töö iseloomuga.

Elektriliste tööriistade nõuetevastane kasutamine võib

põhjustada ohtlikke olukordi.

Akutööriistade hoolikas käsitsemine ja kasutamine

 Laadige akusid ainult tootja poolt soovitatud akulaadi-

jatega. Akulaadija, mis sobib teatud tüüpi akudele, muu-

tub tuleohtlikuks, kui seda kasutatakse teiste akudega.

 Kasutage elektrilistes tööriistades ainult selleks ette-

nähtud akusid. Teiste akude kasutamine võib põhjustada

vigastusi ja tulekahjuohtu.

 Hoidke kasutusel mitteolevad akud eemal kirjaklamb-

ritest, müntidest, võtmetest, naeltest, kruvidest või

teistest väikestest metallesemetest, mis võivad kon-

taktid omavahel ühendada. Akukontaktide vahel tekkiva

lühise tagajärjeks võivad olla põletused või tulekahju.

 Väärkasutuse korral võib akuvedelik välja voolata. Väl-

tige sellega kokkupuudet. Juhusliku kokkupuute kor-

ral loputage kahjustatud kohta veega. Kui vedelik sa-

tub silma, pöörduge lisaks arsti poole. Väljavoolav aku-

vedelik võib põhjustada nahaärritusi või põletusi.

 Laske elektrilist tööriista parandada ainult kvalifitsee-

ritud spetsialistidel, kes kasutavad originaalvaruosi.

Nii tagate püsivalt seadme ohutu töö.

Ohutusnõuded puurtrellide ja kruvikeerajate ka-

 Kasutage seadme tarnekomplekti kuuluvaid lisakäepi-

demeid. Kontrolli kaotus seadme üle võib põhjustada vi-

 Kui teostate töid, mille puhul võib tarvik või kruvi taba-

da varjatud elektrijuhtmeid, hoidke seadet ainult iso-

leeritud käepidemetest. Kontakt pinge all oleva elektri-

juhtmega võib pingestada seadme metallosad ja põhjusta-

 Varjatult paiknevate elektrijuhtmete, gaasi- või veetoru-

de avastamiseks kasutage sobivaid otsimisseadmeid või

pöörduge kohaliku elektri-, gaasi- või veevarustusfirma

poole. Kokkupuutel elektrijuhtmetega tulekahju- ja elektri-

löögioht. Gaasitorustiku vigastamisel plahvatusoht. Veeto-

rustiku vigastamisel materiaalne kahju või elektrilöögioht.

 Tarviku blokeerumise korral lülitage elektriline tööriist

viivitamatult välja. Seejuures võivad ilmneda suured

reaktsioonijõud, mis põhjustavad tagasilöögi. Tarvik

– kui elektrilisele tööriistale avaldub ülekoormus või

– kui elektriline tööriist töödeldavas toorikus kinni kiildub.

 Hoidke elektrilist tööriista kindlalt käes. Kruvide kinni-

ja lahtikeeramisel võib lühiajaliselt esineda tugevaid

 Kinnitage töödeldav toorik. Kinnitusseadmete või

kruustangidega kinnitatud toorik püsib kindlamalt kui

 Enne käestpanekut oodake, kuni elektriline tööriist on

seiskunud. Kasutatav tarvik võib kinni kiilduda ja põhjus-

tada kontrolli kaotuse seadme üle.

 Ärge avage akut. Esineb lühise oht.

Kaitske akut kuumuse, sealhulgas pideva päi-

kesekiirguse eest, samuti vee, tule ja niiskuse

eest. Esineb plahvatusoht.

 Aku vigastamisel ja ebaõigel käsitsemisel võib akust

eralduda aure. Õhutage ruumi, halva enesetunde korral

pöörduge arsti poole. Aurud võivad ärritada hingamisteid.

 Kasutage akut üksnes koos Boschi elektrilise tööriista-

ga. Ainult nii on aku kaitstud ohtliku ülekoormuse eest.

 Kasutage üksnes Boschi originaalakusid, mille pinge

vastab elektrilise tööriista andmesildil toodud pingele.

Muude akude, nt järeletehtud või parandatud akude või

teiste tootjate akude kasutamine põhjustab plahvatus- ja

Seadme ja selle funktsioonide kirjeldus

Kõik ohutusnõuded ja juhised tuleb läbi lu-

geda. Ohutusnõuete ja juhiste eiramise taga-

järjeks võib olla elektrilöök, tulekahju ja/või

Avage kokkuvolditud lehekülg, millel on toodud joonised sead-

me kohta, ja jätke see kasutusjuhendi lugemise ajaks lahti.

Nõuetekohane kasutamine

Seade on ette nähtud kruvide sisse- ja väljakeeramiseks ning

puurimiseks puidus, metallis, keraamilistes plaatides ja plast-

materjalides, eriti raskesti ligipääsetavates kohtades.

Seadme osade numeratsiooni aluseks on jooniste leheküljel

4 Lüliti (sisse/välja)

5 Seadme keeratava pea vabastusnupp

6 Aku täituvusastme indikaator

7 Aku vabastusklahv*

11 Universaaladapter*

*Tarnekomplekt ei sisalda kõiki kasutusjuhendis olevatel joonistel

kujutatud või kasutusjuhendis nimetatud lisatarvikuid. Lisatarvi-

kute täieliku loetelu leiate meie lisatarvikute kataloogist.

Andmed müra/vibratsiooni kohta

Müra mõõdetud vastavalt standardile EN 60745.

Seadme A-karakteristikuga mõõdetud helirõhu tase on üldju-

hul 72 dB(A). Mõõtemääramatus K=3 dB.

Müratase võib töötamisel ületada 80 dB(A).

Kasutage kuulmiskaitsevahendeid!

(kolme telje vektorsumma) ja mõõtemää-

ramatus K, kindlaks tehtud kooskõlas standardiga EN 60745:

metalli puurimisel: a

Käesolevas juhendis toodud vibratsioon on mõõdetud stan-

dardi EN 60745 kohase mõõtemeetodi järgi ja seda saab ka-

sutada elektriliste tööriistade omavaheliseks võrdlemiseks.

See sobib ka vibratsiooni esialgseks hindamiseks.

Toodud vibratsioonitase on tüüpiline elektrilise tööriista kasu-

tamisel ettenähtud töödeks. Kui aga elektrilist tööriista kasu-

tatakse muudeks töödeks, rakendatakse teisi tarvikuid või kui

tööriista hooldus pole piisav, võib vibratsioonitase kõikuda.

See võib vibratsiooni tööperioodi jooksul tunduvalt suurenda-

Vibratsiooni täpseks hindamiseks tuleb arvesse võtta ka ae-

ga, mil seade oli välja lülitatud või küll sisse lülitatud, kuid te-

gelikult tööle rakendamata. See võib vibratsiooni tööperioodi

jooksul tunduvalt vähendada.

Rakendage tööriista kasutaja kaitsmiseks vibratsiooni mõju

eest täiendavaid kaitsemeetmeid, näiteks: hooldage tööriistu

ja tarvikuid piisavalt, hoidke käed soojas, tagage sujuv töökor-

Kinnitame ainuvastutajana, et punktis „Tehnilised andmed“

kirjeldatud toode vastab järgmistele standarditele või

normdokumentidele: EN 60745 vastavalt direktiivide

Aku laadimine (vt joonist A)

 Kasutage lisatarvikute lehel nimetatud akulaadijaid.

Vaid need akulaadijad on kohandatud seadmes kasutatud

Li-ioon-aku laadimiseks.

Märkus: Aku on tarnimisel osaliselt laetud. Et tagada aku täit

mahtuvust, laadige aku enne esmakordset kasutamist akulaa-

dimisseadmes täiesti täis.

Li-ioon-akut võib laadida igal ajal, ilma et see lühendaks aku

kasutusiga. Laadimise katkestamine ei kahjusta akut.

Li-ioon-akut kaitseb elektrooniline kaitsesüsteem „Electronic

Cell Protection (ECP)“ täieliku tühjenemise eest. Tühja aku

puhul lülitab kaitselüliti seadme välja: Tarvik ei pöörle enam.

 Pärast elektrilise tööriista automaatset väljalülitamist

ärge vajutage enam lülitile (sisse/välja). Aku võib kah-

Aku 8 väljavõtmiseks vajutage vabastusklahvidele 7 ja tõm-

make aku suunaga alla seadmest välja. Ärge rakendage see-

Aku on varustatud NTC-temperatuurikontrolliga, mis lubab

akut laadida üksnes temperatuuril 0 °C kuni 45 °C. See tagab

Järgige kasutusressursi ammendanud seadmete käitlemise

Tarviku vahetus (vt joonist B)

 Eemaldage aku seadmest enne mis tahes töid seadme

kallal (nt hooldus, tarvikute vahetus jmt), samuti enne

seadme transportimist ja hoiulepanekut. Lüliti (sis-

se/välja) soovimatul käsitsemisel esineb vigastuste oht.

max pöördemoment tugeval/nõrgal

Bosch Power Tools 1 609 92A 00F | (18.12.12)

Kui lüliti (sisse/välja) 4 ei ole alla vajutatud, siis seadme spin-

del lukustub. See võimaldab tarvikut padrunis kiiresti, muga-

valt ja lihtsalt vahetada.

Avage kiirkinnituspadrun 2, keerates seda pöörlemissuunas

 seni, kuni tarvikut on võimalik sisse asetada. Paigaldage

Keerake kiirkinnituspadruni 2 hülss pöörlemissuunas  käe-

Tolmu/saepuru äratõmme

 Pliisisaldusega värvide, teatud puiduliikide, mineraalide ja

metalli tolm võib kahjustada tervist. Tolmuga kokkupuude

ja tolmu sissehingamine võib põhjustada seadme kasutajal

või läheduses viibivatel inimestel allergilisi reaktsioone

ja/või hingamisteede haigusi.

Teatud tolm, näiteks tamme- ja pöögitolm, on vähkitekita-

va toimega, iseäranis kombinatsioonis puidutöötlemisel

kasutatavate lisaainetega (kromaadid, puidukaitsevahen-

did). Asbesti sisaldavat materjali tohivad töödelda üksnes

vastava ala asjatundjad.

– Tagage töökohas hea ventilatsioon.

– Soovitav on kasutada hingamisteede kaitsemaski

Pidage kinni töödeldavate materjalide suhtes Teie riigis

kehtivatest eeskirjadest.

 Vältige tolmu kogunemist töökohta. Tolm võib kergesti

Seadme kasutuselevõtt

 Kasutage ainult Boschi originaalseid Li-ioon-akusid,

mille pinge vastab seadme andmesildil toodud pingele.

Teiste akude kasutamine võib põhjustada vigastusi ja põ-

Märkus: Seadme jaoks ebasobivate akude kasutamine võib

põhjustada häireid seadme töös või seadet kahjustada.

Seadke reverslüliti 3 keskasendisse, vältimaks seadme taht-

matut sisselülitamist. Asetage laetud aku 8 pidemesse, kuni

aku fikseerub tuntavalt kohale ja on pidemega ühetasa.

Pöörlemissuuna ümberlülitamine (vt joonist C)

Reverslülitiga 3 saate muuta seadme pöörlemissuunda. Kui

lüliti (sisse/välja) 4 on alla vajutatud, siis ei ole pöörlemissuu-

na muutmine võimalik.

Parem käik: Puurimiseks ja kruvide keeramiseks vajutage re-

verslüliti 3 lõpuni vasakule.

Vasak käik: Kruvide lahti- või väljakeeramiseks viige reverslü-

liti 3 lõpuni paremale.

Seadme kasutuselevõtuks vajutage lüliti (sisse/välja) 4 alla

Lamp 1 põleb, kui lüliti (sisse/välja) 4 on osaliselt või täielikult

alla vajutatud, ja valgustab tööpiirkonda pimedas või hämaras

Energia säästmiseks lülitage elektriline tööriist sisse vaid siis,

Seadme väljalülitamiseks vabastage lüliti (sisse/välja) 4.

Pöörete reguleerimine

Sisselülitatud seadme pöörete arvu saate sujuvalt reguleerida

vastavalt lülitile (sisse/välja) 4 rakendatavale survele.

Kerge survega lülitile (sisse/välja) 4 reguleerite pöörded ma-

dalaks. Surve suurendamisega tõstate ka pöörete arvu.

Täisautomaatne spindlilukustus (Auto-Lock)

Kui lüliti (sisse/välja) 4 ei ole sisse vajutatud, siis spindel ja

sellega ka padrun lukustub.

See võimaldab kruvisid sisse keerata ka siis kui, aku on tühi,

ning kasutada seadet tavalise kruvikeerajana.

Lüliti (sisse/välja) 4 vabastamine pidurdab padrunit ja hoiab

ära tarviku järelpöörlemise.

Kruvide sissekeeramisel vabastage lüliti (sisse/välja) 4 alles

siis, kui kruvi on materjali pinnaga ühetasa sisse keeratud.

Kruvipea ei tungi siis toorikusse sisse.

Aku täituvusastme indikaator

Aku täituvusastme indikaator 6 näitab osaliselt või täielikult

allavajutatud lüliti (sisse/välja) 4 puhul mõne sekundi jooksul

aku täituvusastet ja koosneb 3 rohelisest LED-tulest.

Temperatuurist sõltuv ülekoormuskaitse

Nõuetekohasel kasutusel ei ole võimalik seadet üle koormata.

Liiga suurel koormusel või aku lubatud temperatuuri 70 °C

ületamisel lülitab elektroonika seadme välja seniks, kuni selle

temperatuur on taas lubatud vahemikus.

Kaitse täieliku tühjenemise vastu

Li-ioon-akut kaitseb elektrooniline kaitsesüsteem „Electronic

Cell Protection (ECP)“ täieliku tühjenemise eest. Tühja aku

puhul lülitab kaitselüliti seadme välja: Tarvik ei pöörle enam.

Seadme keeratav pea (vt joonist D)

Seadme pead saab lukustada 5 erineva nurga all. Vajutage va-

bastusnupule 5 ja keerake seadme pea soovitud asendisse.

Seejärel vabastage vabastusnupp 5 uuesti.

 Enne kasutuselevõttu kontrollige, kas seadme pea on

valitud asendis lukustatud. Esineb vigastuste oht.

 Kruvile asetamisel peab seade olema välja lülitatud.

Pöörlevad tarvikud võivad kohalt libiseda.

Pärast pikemaajalist tööd madalatel pööretel tuleks seadmel

jahtumiseks lasta koormuseta töötada umbes 3 minutit mak-

hästi teritatud HSS-puure (HSS = kiirlõiketeras). Vastava kva-

kruvipikkuse ulatuses auk ette puurida.

Hooldus ja teenindus

 Eemaldage aku seadmest enne mis tahes töid seadme

kallal (nt hooldus, tarvikute vahetus jmt), samuti enne

seadme transportimist ja hoiulepanekut. Lüliti (sis-

se/välja) soovimatul käsitsemisel esineb vigastuste oht.

 Seadme laitmatu ja ohutu töö tagamiseks hoidke seade

ja selle ventilatsiooniavad puhtad.

Kui aku enam ei tööta, pöörduge palun Boschi elektriliste töö-

riistade volitatud remonditöökotta.

Antud seade on hoolikalt valmistatud ja testitud. Kui seade

sellest hoolimata rikki läheb, tuleb see lasta parandada Bosc-

hi elektriliste käsitööriistade volitatud remonditöökojas.

Järelepärimiste esitamisel ja tagavaraosade tellimisel näida-

ke kindlasti ära seadme andmesildil olev 10-kohaline toote-

Klienditeenindus ja müügijärgne nõustamine

Klienditeeninduses vastatakse toote paranduse ja hoolduse

ning varuosade kohta esitatud küsimustele. Joonised ja teabe

varuosade kohta leiate ka veebisaidilt:

Boschi nõustajad osutavad Teile toodete ja tarvikute küsimus-

Mercantile Group AS Boschi elektriliste käsitööriistade remont ja hooldus

Komplektis sisalduvate liitium-ioon-akude suhtes kohaldatak-

se ohtlike ainete vedu reguleerivaid nõudeid. Akude puhul on

lubatud kasutajapoolne piiranguteta maanteevedu.

Kolmandate isikute teostatava veo korral (nt õhuvedu või eks-

pedeerimine) tuleb järgida pakendi ja tähistuse osas kehti-

vaid erinõudeid. Sellisel juhul peab pakendi ettevalmistami-

sel alati osalema ohtlike ainete veo ekspert.

Aku vedu on lubatud vaid siis, kui aku korpus on vigastusteta.

Katke lahtised kontaktid teibiga ja pakkige aku nii, et see pa-

Järgige ka võimalikke täiendavaid siseriiklikke nõudeid.

Kasutuskõlbmatuks muutunud seadmete käitlus

Elektrilised tööriistad, akud, lisatarvikud ja pakendid

tuleb keskkonnasäästlikult ringlusse võtta.

Ärge käidelge elektrilisi tööriistu ja akusid/patareisid koos ol-

Üksnes EL liikmesriikidele:

Vastavalt Euroopa Liidu direktiivile

2002/96/EÜ elektri- ja elektroonikasead-

mete jäätmete kohta ja vastavalt direktiivile

2006/66/EÜ tuleb defektsed või kasutus-

ressursi ammendanud akud/patareid eraldi

kokku koguda ja keskkonnasäästlikult kor-

port“, lk 132. Tootja jätab endale õiguse muudatuste tegemiseks. Latviešu
