BRUGSANVISNING GWB 10 8LI Professional BOSCH

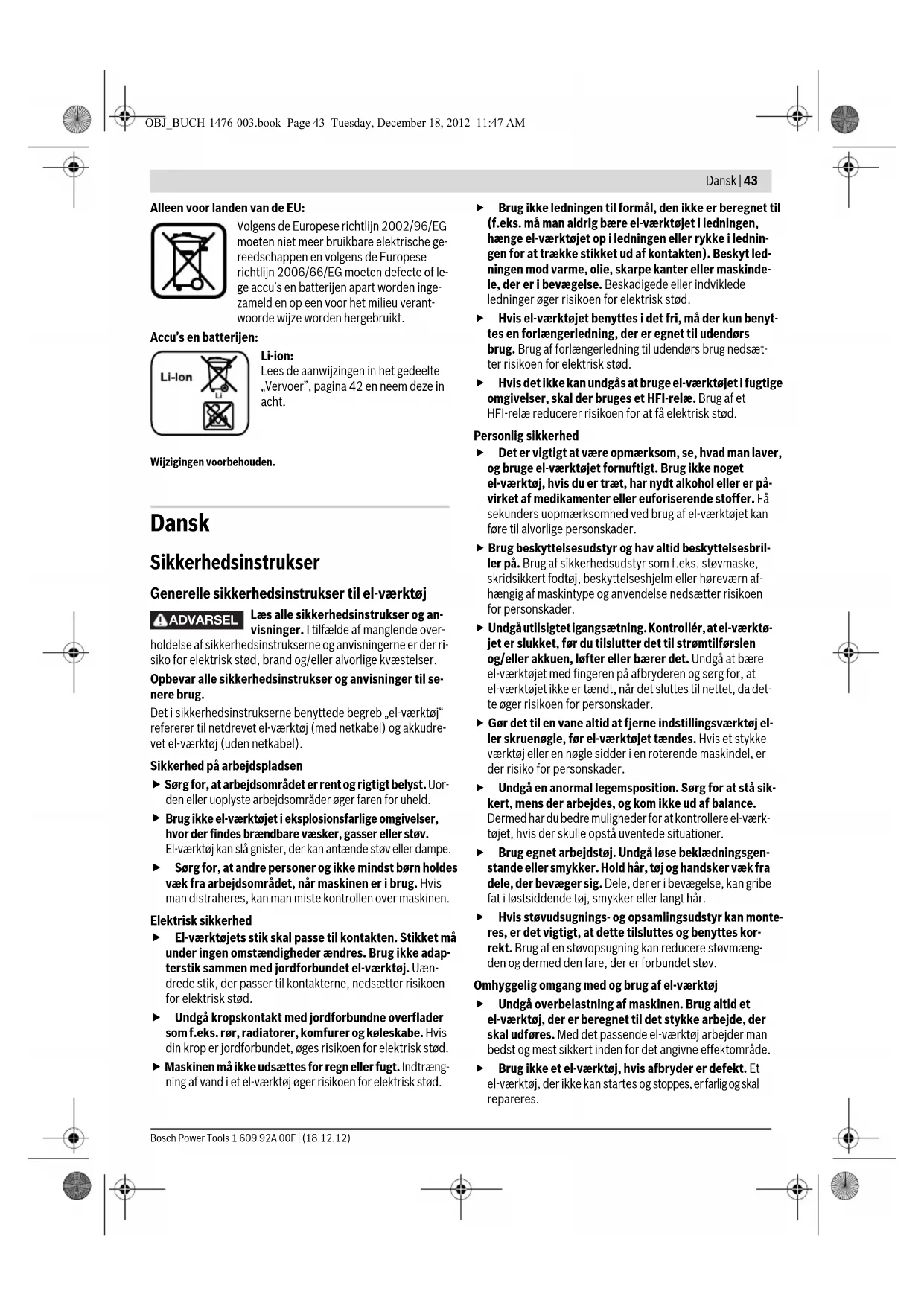

acht. Wijzigingen voorbehouden. Dansk

Sikkerhedsinstrukser

Generelle sikkerhedsinstrukser til el-værktøj

Læs alle sikkerhedsinstrukser og an-

visninger. I tilfælde af manglende over-

holdelse af sikkerhedsinstrukserne og anvisningerne er der ri-

siko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Opbevar alle sikkerhedsinstrukser og anvisninger til se-

Det i sikkerhedsinstrukserne benyttede begreb „el-værktøj“

refererer til netdrevet el-værktøj (med netkabel) og akkudre-

vet el-værktøj (uden netkabel).

Sikkerhed på arbejdspladsen

 Sørg for, at arbejdsområdet er rent og rigtigt belyst. Uor-

den eller uoplyste arbejdsområder øger faren for uheld.

Brug ikke el-værktøjet i eksplosionsfarlige omgivelser,

hvor der findes brændbare væsker, gasser eller støv.

El-værktøj kan slå gnister, der kan antænde støv eller dampe.

 Sørg for, at andre personer og ikke mindst børn holdes

væk fra arbejdsområdet, når maskinen er i brug. Hvis

man distraheres, kan man miste kontrollen over maskinen.

 El-værktøjets stik skal passe til kontakten. Stikket må

under ingen omstændigheder ændres. Brug ikke adap-

terstik sammen med jordforbundet el-værktøj. Uæn-

drede stik, der passer til kontakterne, nedsætter risikoen

 Undgå kropskontakt med jordforbundne overflader

som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis

din krop er jordforbundet, øges risikoen for elektrisk stød.

 Maskinen må ikke udsættes for regn eller fugt. Indtræng-

ning af vand i et el-værktøj øger risikoen for elektrisk stød.

 Brug ikke ledningen til formål, den ikke er beregnet til

(f.eks. må man aldrig bære el-værktøjet i ledningen,

hænge el-værktøjet op i ledningen eller rykke i lednin-

gen for at trække stikket ud af kontakten). Beskyt led-

ningen mod varme, olie, skarpe kanter eller maskinde-

le, der er i bevægelse. Beskadigede eller indviklede

ledninger øger risikoen for elektrisk stød.

 Hvis el-værktøjet benyttes i det fri, må der kun benyt-

tes en forlængerledning, der er egnet til udendørs

brug. Brug af forlængerledning til udendørs brug nedsæt-

ter risikoen for elektrisk stød.

 Hvis det ikke kan undgås at bruge el-værktøjet i fugtige

omgivelser, skal der bruges et HFI-relæ. Brug af et

HFI-relæ reducerer risikoen for at få elektrisk stød.

 Det er vigtigt at være opmærksom, se, hvad man laver,

og bruge el-værktøjet fornuftigt. Brug ikke noget

el-værktøj, hvis du er træt, har nydt alkohol eller er på-

virket af medikamenter eller euforiserende stoffer. Få

sekunders uopmærksomhed ved brug af el-værktøjet kan

føre til alvorlige personskader.

 Brug beskyttelsesudstyr og hav altid beskyttelsesbril-

ler på. Brug af sikkerhedsudstyr som f.eks. støvmaske,

skridsikkert fodtøj, beskyttelseshjelm eller høreværn af-

hængig af maskintype og anvendelse nedsætter risikoen

 Undgå utilsigtet igangsætning. Kontrollér, at el-værktø-

jet er slukket, før du tilslutter det til strømtilførslen

og/eller akkuen, løfter eller bærer det. Undgå at bære

el-værktøjet med fingeren på afbryderen og sørg for, at

el-værktøjet ikke er tændt, når det sluttes til nettet, da det-

te øger risikoen for personskader.

 Gør det til en vane altid at fjerne indstillingsværktøj el-

ler skruenøgle, før el-værktøjet tændes. Hvis et stykke

værktøj eller en nøgle sidder i en roterende maskindel, er

der risiko for personskader.

 Undgå en anormal legemsposition. Sørg for at stå sik-

kert, mens der arbejdes, og kom ikke ud af balance.

Dermed har du bedre muligheder for at kontrollere el-værk-

tøjet, hvis der skulle opstå uventede situationer.

 Brug egnet arbejdstøj. Undgå løse beklædningsgen-

stande eller smykker. Hold hår, tøj og handsker væk fra

dele, der bevæger sig. Dele, der er i bevægelse, kan gribe

fat i løstsiddende tøj, smykker eller langt hår.

 Hvis støvudsugnings- og opsamlingsudstyr kan monte-

res, er det vigtigt, at dette tilsluttes og benyttes kor-

rekt. Brug af en støvopsugning kan reducere støvmæng-

den og dermed den fare, der er forbundet støv.

Omhyggelig omgang med og brug af el-værktøj

 Undgå overbelastning af maskinen. Brug altid et

el-værktøj, der er beregnet til det stykke arbejde, der

skal udføres. Med det passende el-værktøj arbejder man

bedst og mest sikkert inden for det angivne effektområde.

 Brug ikke et el-værktøj, hvis afbryder er defekt. Et

el-værktøj, der ikke kan startes og stoppes, er farlig og skal

ADVARSEL OBJ_BUCH-1476-003.book Page 43 Tuesday, December 18, 2012 11:47 AM44 | Dansk

1 609 92A 00F | (18.12.12) Bosch Power Tools

 Træk stikket ud af stikkontakten og/eller fjern akkuen,

inden maskinen indstilles, der skiftes tilbehørsdele, el-

ler maskinen lægges fra. Disse sikkerhedsforanstaltnin-

ger forhindrer utilsigtet start af el-værktøjet.

 Opbevar ubenyttet el-værktøj uden for børns række-

vidde. Lad aldrig personer, der ikke er fortrolige med

maskinen eller ikke har gennemlæst disse instrukser,

benytte maskinen. El-værktøj er farligt, hvis det benyttes

af ukyndige personer.

 El-værktøjet bør vedligeholdes omhyggeligt. Kontroller,

om bevægelige maskindele fungerer korrekt og ikke sid-

der fast, og om delene er brækket eller beskadiget, såle-

des at el-værktøjets funktion påvirkes. Få beskadigede

dele repareret, inden maskinen tages i brug. Mange

uheld skyldes dårligt vedligeholdte el-værktøjer.

 Sørg for, at skæreværktøjer er skarpe og rene. Omhyg-

geligt vedligeholdte skæreværktøjer med skarpe skære-

kanter sætter sig ikke så hurtigt fast og er nemmere at føre.

 Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. dis-

se instrukser. Tag hensyn til arbejdsforholdene og det

arbejde, der skal udføres. Anvendelse af el-værktøjet til

formål, som ligger uden for det fastsatte anvendelsesom-

råde, kan føre til farlige situationer.

Omhyggelig omgang med og brug af akku-værktøj

 Oplad kun akku’er i ladeaggregater, der er anbefalet af

fabrikanten. Et ladeaggregat, der er egnet til en bestemt

type batterier, må ikke benyttes med andre batterier –

 Brug kun de akku’er, der er beregnet til el-værktøjet.

Brug af andre akku’er øger risikoen for personskader og er

forbundet med brandfare.

 Ikke benyttede akku’er må ikke komme i berøring med

kontorclips, mønter, nøgler, søm, skruer eller andre

små metalgenstande, da disse kan kortslutte kontak-

terne. En kortslutning mellem batteri-kontakterne øger ri-

sikoen for personskader i form af forbrændinger.

 Hvis akku’en anvendes forkert, kan der slippe væske

ud af akku’en. Undgå at komme i kontakt med denne

væske. Hvis det alligevel skulle ske, skylles med vand.

Søg læge, hvis væsken kommer i øjnene. Akku-væske

kan give hudirritation eller forbrændinger.

 Sørg for, at el-værktøj kun repareres af kvalificerede

fagfolk og at der kun benyttes originale reservedele.

Dermed sikres størst mulig maskinsikkerhed.

Sikkerhedsinstrukser til boremaskiner og skrue-

 Brug de ekstra håndgreb, hvis de følger med el-værktø-

jet. Tabes kontrollen over el-værktøjet, kan dette føre til

 Hold maskinen i de isolerede gribeflader, når du udfø-

rer arbejde, hvor indsatsværktøjet eller skruen kan

ramme bøjede strømledninger. Kontakt med en spæn-

dingsførende ledning kan også sætte maskinens metaldele

under spænding, hvilket kan føre til elektrisk stød.

 Anvend egnede søgeinstrumenter til at finde frem til

skjulte forsyningsledninger eller kontakt det lokale

forsyningsselskab. Kontakt med elektriske ledninger kan

føre til brand og elektrisk stød. Beskadigelse af en gasled-

ning kan føre til eksplosion. Beskadigelse af en vandled-

ning kan føre til materiel skade.

 Sluk for el-værktøjet med det samme, hvis indsats-

værktøjet blokerer. Vær klar, hvis maskinen arbej-

der med høje reaktionsmomenter, da dette kan føre

til tilbageslag. Indsatsværktøjet blokerer, hvis:

— el-værktøjet overbelastes eller

— det sætter sig fast i det emne, der er ved at blive bear-

 Hold el-værktøjet godt fast. Når skruer spændes og løs-

nes, kan der opstå korte, høje reaktionsmomenter.

 Sikr emnet. Et emne holdes bedre fast med spændean-

ordninger eller skruestik end med hånden.

 El-værktøjet må først lægges fra, når det står helt stil-

le. Indsatsværktøjet kan sætte sig i klemme, hvilket kan

medføre, at man taber kontrollen over el-værktøjet.

 Åben ikke akkuen. Fare for kortslutning.

Beskyt akkuen mod varme (f.eks. også mod va-

rige solstråler, brand, vand og fugtighed). Fare

 Beskadiges akkuen eller bruges den forkert, kan der si-

ve dampe ud. Tilfør frisk luft og søg læge, hvis du føler

dig utilpas. Dampene kan irritere luftvejene.

 Anvend kun akkuen i forbindelse med dit Bosch el-

værktøj. Kun på denne måde beskyttes akkuen mod farlig

 Anvend kun originale akkuer fra Bosch, der skal have

den spænding, der er angivet på dit el-værktøjs type-

skilt. Bruges andre akkuer som f.eks. efterligninger,

istandsatte akkuer eller fremmede fabrikater er der fare for

kvæstelser samt tingskader, da akkuerne kan eksplodere.

Beskrivelse af produkt og ydelse

Læs alle sikkerhedsinstrukser og anvisnin-

ger. I tilfælde af manglende overholdelse af

sikkerhedsinstrukserne og anvisningerne er

der risiko for elektrisk stød, brand og/eller al-

Klap venligst foldesiden med illustration af produktet ud og

lad denne side være foldet ud, mens du læser betjeningsvej-

El-værktøjet er beregnet til i- og udskruning af skruer samt til

boring i træ, metal, keramik og kunststof, specielt på vanse-

ligt tilgængelige steder.

Illustrerede komponenter

Nummereringen af de illustrerede komponenter refererer til

illustrationen af el-værktøjet på illustrationssiden.

1 Lampe „PowerLight“

2 Hurtigspændende borepatron

OBJ_BUCH-1476-003.book Page 44 Tuesday, December 18, 2012 11:47 AMDansk | 45 Bosch Power Tools 1 609 92A 00F | (18.12.12) 3 Retningsomskifter

4 Start-stop-kontakt

5 Sikkerhedstaste til knækbart værktøjshoved

*Tilbehør, som er illustreret og beskrevet i brugsanvisningen, er

ikke indeholdt i leveringen. Det fuldstændige tilbehør findes i vo-

res tilbehørsprogram.

Støj-/vibrationsinformation

Måleværdier for støj beregnet iht. EN 60745.

Maskinens A-vægtede lydtrykniveau er typisk 72 dB(A). Usik-

Støvniveauet under arbejdet kan overskride 80 dB(A).

Samlede vibrationsværdier a

(vektorsum for tre retninger)

og usikkerhed K beregnet iht. EN 60745:

Det svingningsniveau, der er angivet i nærværende instrukser,

er blevet målt iht. en standardiseret måleproces i EN60745,

og kan bruges til at sammenligne el-værktøjer. Det er også eg-

net til en foreløbig vurdering af svingningsbelastningen.

Det angivede svingningsniveau repræsenterer de væsentlige

anvendelser af el-værktøjet. Hvis el-værktøjet dog anvendes til

andre formål, med afvigende indsatsværktøj eller utilstrækkelig

vedligeholdelse, kan svingningsniveauet afvige. Dette kan føre

til en betydelig forøgelse af svingningsbelastningen i hele ar-

Til en nøjagtig vurdering af svingningsbelastningen bør der også

tages højde for de tider, i hvilke værktøjet er slukket eller godt

nok kører, men rent faktisk ikke anvendes. Dette kan føre til en

betydelig reduktion af svingningsbelastningen i hele arbejds-

Fastlæg ekstra sikkerhedsforanstaltninger til beskyttelse af

brugeren mod svingningers virkning som f.eks.: Vedligeholdel-

se af el-værktøj og indsatsværktøj, holde hænder varme, orga-

nisation af arbejdsforløb.

Overensstemmelseserklæring

Vi erklærer under almindeligt ansvar, at det produkt, der er

beskrevet under „Tekniske data“, er i overensstemmelse med

følgende standarder eller normative dokumenter: EN 60745

D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools DivisionD-70745 Leinfelden-Echterdingen17.12.2012 Montering

Opladning af akku (se Fig. A)

 Brug kun de ladeaggregater, der findes på tilbehørssi-

den. Kun disse ladeaggregater er afstemt i forhold til den

Li-ion-akku, der bruges på dit el-værktøj.

Bemærk: Akkuen er til dels oplades ved udleveringen. For at

sikre at akkuen fungerer 100 % oplades akkuen helt før første

Li-ion-akkuen kan oplades til enhver tid, uden at levetiden for-

kortes. En afbrydelse af opladningen beskadiger ikke akkuen.

Li-ion-akkuen er beskyttet mod afladning med „Electronic Cell

Protection (ECP)“. Er akkuen afladet, slukkes el-værktøjet

med en beskyttelseskontakt: Indsatsværktøjet bevæger sig

 Tryk ikke videre på start-stop-kontakten efter automa-

tisk slukning af el-værktøjet. Akkuen kan blive beskadiget.

Akkuen 8 tages ud ved at trykke på åbnetasterne 7 og trække

akkuen ud af el-værktøjet (nedad). Undgå brug af vold.

Akkuen er udstyret med en NTC-temperaturovervågning, som

kun tillader en opladning i temperaturområdet mellem 0 °C

og 45 °C. Derved opnås en høj levetid for akkuen.

Læs og overhold henvisningerne mhr. bortskaffelse.

Værktøjsskift (se Fig. B)

 Tag akkuen ud af el-værktøjet, før der arbejdes på

el-værktøjet (f.eks. vedligeholdelse, værktøjsskift

osv.) samt før det transporteres og lægges til opbeva-

ring. Utilsigtet aktivering af start-stop-kontakten er for-

bundet med kvæstelsesfare.

Borespindlen er fastlåst, hvis start-stop-kontakten 4 ikke er

trykket ned. Dette gør det muligt at udskifte indsatsværktøjet

i borepatronen på en hurtig, behagelig og enkelt måde.

Åbn hurtigspændeborepatronen 2 ved at dreje den i drejeret-

ning , til værktøjet kan sættes i. Sæt værktøjet i.

Drej kappen på hurtigspændeborepatronen 2 kraft i med hån-

den i drejeretning .

Max. drejningsmoment hårdt/blødt

skruearbejde iht. ISO 5393

Vægt svarer til EPTA-Procedure

 Støv fra materialer som f.eks. blyholdig maling, nogle træ-

sorter, mineraler og metal kan være sundhedsfarlige. Be-

røring eller indånding af støv kan føre til allergiske reaktio-

ner og/eller åndedrætssygdomme hos brugeren eller

personer, der opholder sig i nærheden af arbejdspladsen.

Bestemt støv som f.eks. ege- eller bøgestøv gælder som

kræftfremkaldende, især i forbindelse med ekstra stoffer

til træbehandling (chromat, træbeskyttelsesmiddel). As-

bestholdigt materiale må kun bearbejdes af fagfolk.

– Sørg for god udluftning af arbejdspladsen.

– Det anbefales at bære åndeværn med filterklasse P2.

Overhold forskrifterne, der gælder i dit land vedr. de mate-

rialer, der skal bearbejdes.

 Undgå at der samler sig støv på arbejdspladsen. Støv

kan let antænde sig selv.

ve den spænding, der er angivet på dit el-værktøjs ty-

peskilt. Brug af andre akku’er øger risikoen for personska-

der og er forbundet med brandfare.

Bemærk: Brug af akkuer, der ikke er egnet til dit el-værktøj,

kan føre til fejlfunktioner eller beskadigelser på el-værktøjet.

Stil retningsomskifteren 3 i midten for at forhindre en utilsig-

tet start. Sæt den opladede akku 8 ind i grebet, til denne fal-

der mærbart i hak og flugter med grebet.

Indstil drejeretning (se Fig. C)

Med retningsomskifteren

kan du ændre el-værktøjets drejeret-

ning. Ved nedtrykket start-stop-kontakt

er dette ikke muligt.

Højreløb: Til boring og iskruning af skruer trykkes retnings-

omskifteren 3 helt mod venstre.

Venstreløb: Skruer løsnes og drejes ud ved at trykke dreje-

retningsomskifteren 3 helt mod højre.

Til ibrugtagning af el-værktøjet tryk på start-stop-kontakten

Lampen 1 lyser, når start-stop-kontakten 4 trykkes halvt eller

helt ned, hvilket gør det muligt at oplyse arbejdsområdet ved

For at spare på energien bør du kun tænde for el-værktøjet,

El-værktøjet slukkes ved at slippe start-stop-kontakten 4.

Indstil omdrejningstal

Du kan regulere omdrejningstallet til det tændte el-værktøj

trinløst afhængigt af hvor meget du trykker på start-stop-kon-

Borespindlen og dermed værktøjsholderen er fastlåst, når

start-stop-kontakten 4 ikke er trykket ned.

Dette gør det muligt at idreje skruer, selv om akkuen er afla-

det, og at bruge el-værktøjet som skruetrækker.

Når start-stop-kontakten slippes 4, bremses borepatronen,

hvorved et efterløb af indsatsværktøjet forhindres.

Slip først under iskruning af skruer start-stop-kontakten 4,

når skruen er skruet helt ind i flugt med emnet. Skruehovedet

trænger så ikke ind i emnet.

Akku-ladetilstandsindikatoren 6 viser – når start-stop-kon-

takten 4 er trykket halvt eller helt ned – akkuens ladetilstand i

nogle sekunder; den består af 3 grønne LED-lamper.

Temperaturafhængig overbelastningsbeskyttelse

El-værktøjet kan ikke overbelastes, hvis det bruges iht. formå-

let. Udsættes el-værktøjet for for meget belastning eller over-

skrides den tilladte akku-temperatur på 70 °C, slukker el-

værktøjets elektroniske system, til dette igen befinder sig i

det optimale driftstemperaturområde.

Beskyttelse mod dybdeafladning

Li-ion-akkuen er beskyttet mod afladning med „Electronic Cell

Protection (ECP)“. Er akkuen afladet, slukkes el-værktøjet

med en beskyttelseskontakt: Indsatsværktøjet bevæger sig

Knækbart værktøjshoved (se Fig. D)

Værktøjetshovedet kan fastlåses i 5 forskellige vinkelpositio-

ner. Tryk på sikkerhedstasten 5 og sving værktøjshovedet i

den ønskede position. Slip herefter sikkerhedstasten 5

 Kontrollér før ibrugtagningen, om værktøjshovedet er

 El-værktøjet skal altid være slukket, når det anbringes

på skruen. Roterende indsatsværktøj kan glide af.

Efter længere tids arbejde med lille omdrejningstal skal værk-

tøjet afkøles ved at lade det køre i ca. 3 minutter i ubelastet til-

stand med max. omdrejningstal.

Anvend til boring i metal kun fejlfrie, slebede HSS-bor

(HSS=Highspeed-stål). Bosch-tilbehørs-program garanterer

den tilsvarende kvalitet.

Før større og længere skruer skrues i hårde materialer, før du

af skruelængden med gevindets kernedia-

Vedligeholdelse og rengøring

 Tag akkuen ud af el-værktøjet, før der arbejdes på

el-værktøjet (f.eks. vedligeholdelse, værktøjsskift

osv.) samt før det transporteres og lægges til opbeva-

ring. Utilsigtet aktivering af start-stop-kontakten er for-

bundet med kvæstelsesfare.

 El-værktøj og el-værktøjets ventilationsåbninger skal

altid holdes rene for at sikre et godt og sikkert arbejde.

Når akkuen ikke fungerer mere, bedes du kontakte et autori-

seret serviceværksted for Bosch el-værktøj.

Skulle el-værktøjet trods omhyggelig fabrikation og kontrol

holde op med at fungere, skal reparationen udføres af et auto-

riseret serviceværksted for Bosch-elektroværktøj.

El-værktøjets 10-cifrede typenummer (se typeskilt) skal altid

angives ved forespørgsler og bestilling af reservedele.

Kundeservice og brugerrådgivning

Kundeservice besvarer dine spørgsmål vedr. reparation og

vedligeholdelse af dit produkt samt reservedele. Eksplosions-

Bosch brugerrådgivningsteamet vil gerne hjælpe dig med at

besvare spørgsmål vedr. vores produkter og deres tilbehør.

De indeholdte Li-Ion-akkuer overholder bestemmelserne om

farligt gods. Akkuerne kan transporteres af brugeren på of-

fentlig vej uden yderligere pålæg.

Ved forsendelse gennem tredjemand (f.eks.: lufttransport el-

ler spedition) skal særlige krav vedr. emballage og mærkning

overholdes. Her skal man kontakte en faregodsekspert, før

forsendelsesstykket forberedes.

Send kun akkuer, hvis huset er ubeskadiget. Tilklæb åbne

kontakter og indpak akkuen på en sådan måde, at den ikke

kan bevæge sig i emballagen.

Følg venligst også eventuelle, videreførende, nationale for-

El-værktøj, akku, tilbehør og emballage skal genbru-

ges på en miljøvenlig måde.

Smid ikke el-værktøj og akkuer/batterier ud sammen med det

almindelige husholdningsaffald!

Gælder kun i EU-lande:

Iht. det europæiske direktiv 2002/96/EF

skal kasseret elektroværktøj og iht. det

europæiske direktiv 2006/66/EF skal de-

fekte eller opbrugte akkuer/batterier ind-

samles separat og genbruges iht. gældende

Læs og overhold henvisningerne i af-

snit „Transport“, side 47. Ret til ændringer forbeholdes. Svenska

Säkerhetsanvisningar

rer det. Hvis du holder fingeren på bryteren når du bærer

er beregnet til den type arbeid du vil utføre. Med et pas-

sende elektroverktøy arbeider du bedre og sikrere i det an-

gitte effektområdet.

kontakt med denne væsken. Ved tilfeldig kontakt må det

den være utbrettet mens du leser bruksanvisningen.

sen. Det komplette tilbehøret finner du i vårt tilbehørsprogram.

Støy-/vibrasjonsinformasjon

Det typiske A-bedømte lydtrykknivået for maskinen er

fra batteriet, må du lade det fullstendig opp i ladeapparatet

ikke videre på på-/av-bryteren. Batteriet kan ta skade.

til det tydelig går i lås og ligger kant i kant med håndtaket.

gående våre produkter og deres tilbehør.
