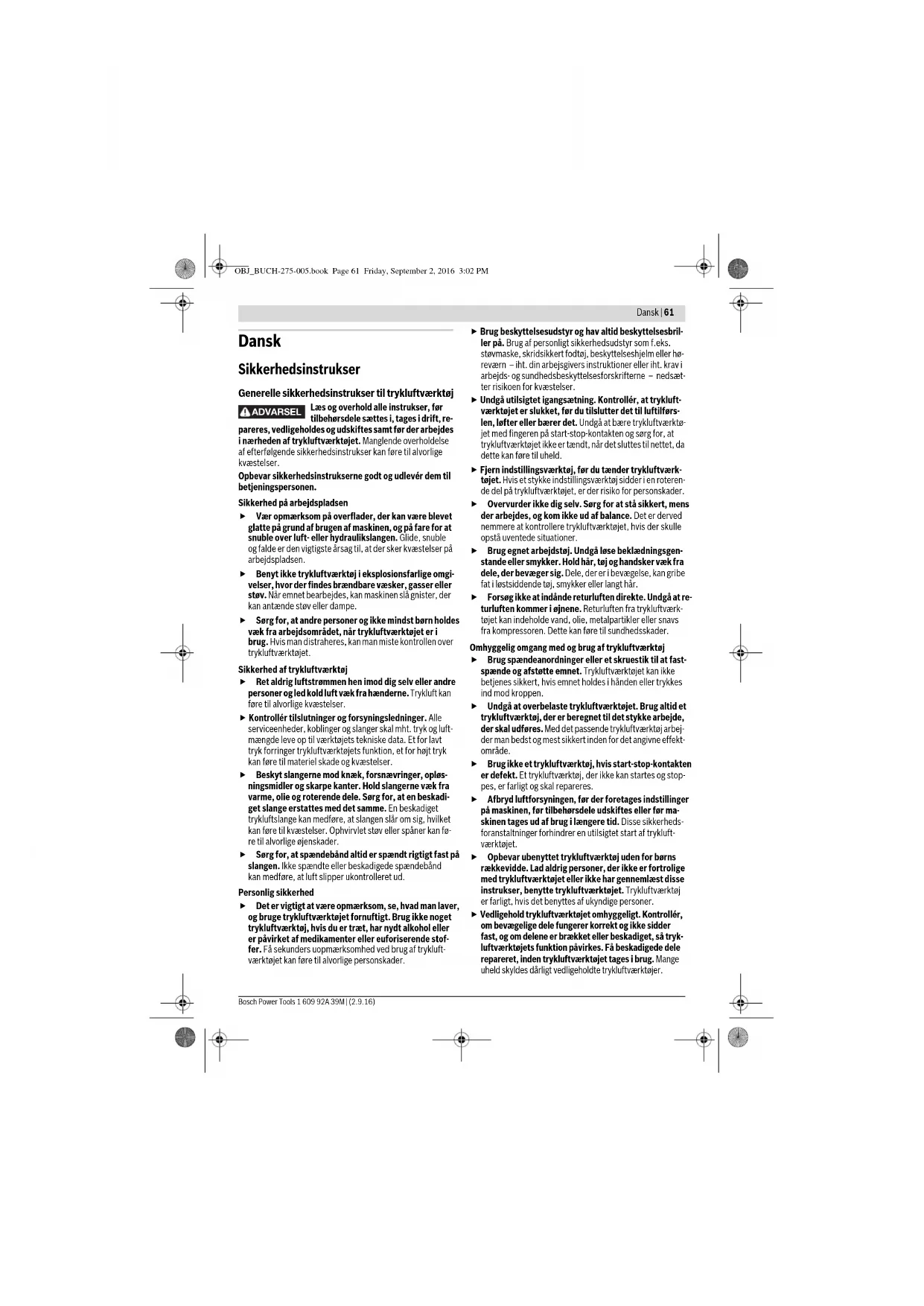

OBJ_BUCH-275-005.book Page 60 Friday, September 2, 2016 3:02 PMDansk | 61 Bosch Power Tools 1 609 92A 39M | (2.9.16) Dansk

Sikkerhedsinstrukser

Generelle sikkerhedsinstrukser til trykluftværktøj

Læs og overhold alle instrukser, før

tilbehørsdele sættes i, tages i drift, re-

pareres, vedligeholdes og udskiftes samt før der arbejdes

i nærheden af trykluftværktøjet. Manglende overholdelse

af efterfølgende sikkerhedsinstrukser kan føre til alvorlige

Opbevar sikkerhedsinstrukserne godt og udlevér dem til

Sikkerhed på arbejdspladsen

 Vær opmærksom på overflader, der kan være blevet

glatte på grund af brugen af maskinen, og på fare for at

snuble over luft- eller hydraulikslangen. Glide, snuble

og falde er den vigtigste årsag til, at der sker kvæstelser på

 Benyt ikke trykluftværktøj i eksplosionsfarlige omgi-

velser, hvor der findes brændbare væsker, gasser eller

støv. Når emnet bearbejdes, kan maskinen slå gnister, der

kan antænde støv eller dampe.

 Sørg for, at andre personer og ikke mindst børn holdes

væk fra arbejdsområdet, når trykluftværktøjet er i

brug. Hvis man distraheres, kan man miste kontrollen over

Sikkerhed af trykluftværktøj

 Ret aldrig luftstrømmen hen imod dig selv eller andre

personer og led kold luft væk fra hænderne. Trykluft kan

føre til alvorlige kvæstelser.

 Kontrollér tilslutninger og forsyningsledninger. Alle

serviceenheder, koblinger og slanger skal mht. tryk og luft-

mængde leve op til værktøjets tekniske data. Et for lavt

tryk forringer trykluftværktøjets funktion, et for højt tryk

kan føre til materiel skade og kvæstelser.

 Beskyt slangerne mod knæk, forsnævringer, opløs-

ningsmidler og skarpe kanter. Hold slangerne væk fra

varme, olie og roterende dele. Sørg for, at en beskadi-

get slange erstattes med det samme. En beskadiget

trykluftslange kan medføre, at slangen slår om sig, hvilket

kan føre til kvæstelser. Ophvirvlet støv eller spåner kan fø-

re til alvorlige øjenskader.

 Sørg for, at spændebånd altid er spændt rigtigt fast på

slangen. Ikke spændte eller beskadigede spændebånd

kan medføre, at luft slipper ukontrolleret ud.

 Det er vigtigt at være opmærksom, se, hvad man laver,

og bruge trykluftværktøjet fornuftigt. Brug ikke noget

trykluftværktøj, hvis du er træt, har nydt alkohol eller

er påvirket af medikamenter eller euforiserende stof-

fer. Få sekunders uopmærksomhed ved brug af trykluft-

værktøjet kan føre til alvorlige personskader.

 Brug beskyttelsesudstyr og hav altid beskyttelsesbril-

ler på. Brug af personligt sikkerhedsudstyr som f.eks.

støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller hø-

reværn – iht. din arbejsgivers instruktioner eller iht. krav i

arbejds- og sundhedsbeskyttelsesforskrifterne – nedsæt-

ter risikoen for kvæstelser.

 Undgå utilsigtet igangsætning. Kontrollér, at trykluft-

værktøjet er slukket, før du tilslutter det til luftilførs-

len, løfter eller bærer det. Undgå at bære trykluftværktø-

jet med fingeren på start-stop-kontakten og sørg for, at

trykluftværktøjet ikke er tændt, når det sluttes til nettet, da

dette kan føre til uheld.

 Fjern indstillingsværktøj, før du tænder trykluftværk-

tøjet. Hvis et stykke indstillingsværktøj sidder i en roteren-

de del på trykluftværktøjet, er der risiko for personskader.

 Overvurder ikke dig selv. Sørg for at stå sikkert, mens

der arbejdes, og kom ikke ud af balance. Det er derved

nemmere at kontrollere trykluftværktøjet, hvis der skulle

opstå uventede situationer.

 Brug egnet arbejdstøj. Undgå løse beklædningsgen-

stande eller smykker. Hold hår, tøj og handsker væk fra

dele, der bevæger sig. Dele, der er i bevægelse, kan gribe

fat i løstsiddende tøj, smykker eller langt hår.

 Forsøg ikke at indånde returluften direkte. Undgå at re-

turluften kommer i øjnene. Returluften fra trykluftværk-

tøjet kan indeholde vand, olie, metalpartikler eller snavs

fra kompressoren. Dette kan føre til sundhedsskader.

Omhyggelig omgang med og brug af trykluftværktøj

 Brug spændeanordninger eller et skruestik til at fast-

spænde og afstøtte emnet. Trykluftværktøjet kan ikke

betjenes sikkert, hvis emnet holdes i hånden eller trykkes

 Undgå at overbelaste trykluftværktøjet. Brug altid et

trykluftværktøj, der er beregnet til det stykke arbejde,

der skal udføres. Med det passende trykluftværktøj arbej-

der man bedst og mest sikkert inden for det angivne effekt-

 Brug ikke et trykluftværktøj, hvis start-stop-kontakten

er defekt. Et trykluftværktøj, der ikke kan startes og stop-

pes, er farligt og skal repareres.

 Afbryd luftforsyningen, før der foretages indstillinger

på maskinen, før tilbehørsdele udskiftes eller før ma-

skinen tages ud af brug i længere tid. Disse sikkerheds-

foranstaltninger forhindrer en utilsigtet start af trykluft-

 Opbevar ubenyttet trykluftværktøj uden for børns

rækkevidde. Lad aldrig personer, der ikke er fortrolige

med trykluftværktøjet eller ikke har gennemlæst disse

instrukser, benytte trykluftværktøjet. Trykluftværktøj

er farligt, hvis det benyttes af ukyndige personer.

 Vedligehold trykluftværktøjet omhyggeligt. Kontrollér,

om bevægelige dele fungerer korrekt og ikke sidder

fast, og om delene er brækket eller beskadiget, så tryk-

luftværktøjets funktion påvirkes. Få beskadigede dele

repareret, inden trykluftværktøjet tages i brug. Mange

uheld skyldes dårligt vedligeholdte trykluftværktøjer.

ADVARSEL OBJ_BUCH-275-005.book Page 61 Friday, September 2, 2016 3:02 PM62 | Dansk

1 609 92A 39M | (2.9.16) Bosch Power Tools

 Brug trykluftværktøj, tilbehør, indsatsværktøj osv. iht.

disse instrukser. Tag hensyn til arbejdsforholdene og

det arbejde, der skal udføres. Dermed reduceres støvud-

vikling, svingninger og støjudvikling så meget som muligt.

 Trykluftværktøjet bør udelukkende klargøres, indstilles

eller bruges af kvalificerede og instruerede brugere.

 Trykluftværktøjet må ikke ændres. Ændringer kan for-

ringe sikkerhedsforanstaltningernes funktion og øge risici-

 Sørg for at trykluftværktøjet kun repareres af kvalifi-

cerede fagfolk og at der kun benyttes originale reser-

vedele. Dermed sikres det, at trykluftværktøjet bliver ved

med at være sikkert.

Sikkerhedshenvisninger til trykluftsslagnøgler

 Kontrollér, at typeskiltet kan læses. Bestil i givet fald et

nyt hos producenten.

 Skulle emnet eller en af tilbehørsdelene eller endda

trykluftværktøjet brække, kan dele slynges ud med

 Brug altid et slagresistent øjenværn under driften samt

i forbindelse med reparations- eller vedligeholdelses-

arbejde og når tilbehørsdele udskiftes på trykluftværk-

tøjet. Graden af den nødvendige beskyttelse bør vur-

deres separat i hver enkelt situation.

 Tænd aldrig trykluftværktøjet, mens det bæres. En ro-

terende værktøjsholder kan fange tøj eller hår og føre til

 Arbejd kun med tætsiddende handsker. Håndgreb på

trykluftværktøj bliver kolde på grund af trykluftstrømmen.

Varme hænder er ikke så sarte over for vibrationer. Vide

handsker kan blive fanget af roterende dele.

 Hold hænderne væk fra topnøglernes fatninger og ro-

terende indsatsværktøj. Hold aldrig fat i det roterende

indsatsværktøj eller drevet. Du kan komme til skade.

 Vær forsigtig, når der arbejdes på steder, hvor der er

lidt plads. Reaktionsdrejningsmomenter gør, at brugeren

kan blive kvæstet som følge af klemning.

 Brugerne og vedligeholdelsespersonalet skal være fy-

sisk i stand til at håndtere trykluftværktøjets størrelse,

vægt og ydelse/effekt.

 Vær forberedt på, at trykluftværktøjet kan udføre ufor-

ventede bevægelser, der kan opstå som følge af reakti-

onskræfter eller fordi indsatsværktøjet brækker. Hold

godt fast i trykluftværktøjet og sørg for, at både krop

og arme befinder sig i en position, der kan klare disse

bevægelser. Disse sikkerhedsforanstaltninger kan undgå

 Brug hjælpemidler til optagelse af reaktionsmomenter

som f.eks. en støtteanordning. Er dette ikke muligt,

bruges et ekstrahåndtag.

 Sluk for trykluftværktøjet, hvis luftforsyningen afbry-

des eller driftstrykket reduceres. Kontrollér driftstryk-

ket og start igen, når driftstrykket er optimalt.

 Når trykluftværktøjet er i brug, kan brugeren få en ube-

hagelig fornemmelse i hænder, arme, skuldre, halsom-

råde eller andre legemsdele, når brugeren udfører et

arbejdsrelateret arbejde.

 Indtag en behagelig position, når du arbejder med det-

te trykluftværktøj, sørg for at stå sikkert og undgå

ufordelagtige positioner eller positioner, hvor det er

vanskeligt at holde ligevægten. Brugeren bør ændre

sin kropsholdning ved længerevarende arbejde, da

dette kan hjælpe med at undgå besvær og træthed.

 Hvis brugeren registrerer symptomer som f.eks. ved-

varende utilpashed, lidelse, bankning, smerter, krib-

lende fornemmelse, døvhed, brændende fornemmelse

eller stivhed, bør du ikke ignorere disse advarselstegn.

Brugeren bør informere sin arbejdsgiver om dette og

gå til en kvalificeret læge.

 Berør ikke holdere eller tilbehørsdele under slagpro-

cessen, da der er øget risiko for snitskader, forbræn-

dingsskader og skader som følge af svingninger.

 Brug udelukkende slagholdere i god stand. Hvis holder-

ne og tilbehørsdelene er mangelfulde, kan de gå stykker og

blive slynget i arbejdsområdet ved brug af slagnøglen.

 Anvend egnede søgeinstrumenter til at finde frem til

skjulte forsyningsledninger eller kontakt det lokale

forsyningsselskab. Kontakt med elektriske ledninger kan

føre til brand og elektrisk stød. Beskadigelse af en gasled-

ning kan føre til eksplosion. Beskadigelse af en vandled-

ning kan føre til materiel skade.

 Undgå kontakt med en spændingsførende ledning.

Trykluftværktøjet er ikke isoleret, og kontakten med en

spændingsførende ledning kan føre til elekrisk stød.

Det støv, der opstår i forbindelse med

smergling, savning, slibning, boring

og lignende arbejde, kan være kræftfremkaldende, fo-

sterbeskadigende eller ændre arveanlæggene. Nogle af

stofferne i dette støv er:

– Bly i blyholdige farver og lakker;

– Krystallin kieseljord i tegl, cement og andre murerarbej-

– Arsen og chromat i kemisk behandlet træ.

Risikoen for at blive syg afhænger af, hvor ofte du udsæt-

tes for disse stoffer. For at reducere faren bør du kun arbejde

i godt ventilerede rum med tilsvarende beskyttelsesudstyr

(f.eks. med specielt konstruerede åndedrætsmasker, der og-

så bortfiltrerer selv de mindste støvpartikler).

 Brug høreværn. Støjpåvirkning kan føre til tab af hørelse.

 Når der arbejdes på emnet, kan der opstå yderligere

støjbelastning, der kan undgås ved at træffe egnede

foranstaltninger, som f.eks. brug af isoleringsmateria-

ler, hvis der opstår klingestøj på emnet.

 Er trykluftværktøjet udstyret med en lyddæmper, skal

det altid sikres, at denne er på stedet, når trykluft-

værktøjet bruges, og at den befinder sig i en god ar-

 Følgerne af svingninger kan føre til beskadigelse af

nerver og forstyrrelse i blodcirkulationen i hænder og

ADVARSEL OBJ_BUCH-275-005.book Page 62 Friday, September 2, 2016 3:02 PMDansk | 63 Bosch Power Tools 1 609 92A 39M | (2.9.16)  Hvis du konstaterer, at huden på dine fingre eller hæn-

der bliver døv, kribler, smerter eller bliver hvide, bedes

du stoppe arbejdet med tryluftværktøjet, informere

din arbejdsgiver og gå til læge.

 Brug hverken slidte fatninger og forlængerstykker el-

ler fatninger og forlængerstykker, der passer dårligt.

Dette kan forstærke svingningerne.

 Brug et stativ, et fjedertræk eller en udligningsenhed

til at holde trykluftværktøjets vægt.

 Hold trykluftværktøjet med et ikke alt for fast, men sik-

kert greb, dog sådan, at de nødvendige hånd-reaktion-

skræfter overholdes. Svingningernre kan blive forstær-

ket, jo fastere du holder værktøjet.

 Hvis universelle drejekoblinger (klokoblinger) bruges,

skal låsestifter sættes i. Brug Whipcheck-slangesikrin-

ger for at beskytte dig, hvis forbindelsen mellem slan-

gen og trykluftværktøjet eller forbindelsen mellem

slangerne skulle svigte.

 Bær aldrig trykluftværktøjet i slangen.

 Benyttes trykluftværktøjet i en ophængningsanord-

ning, skal du sørge for, at det er fastgjort i anordnin-

gen, før det forbindes med luftforsyningen. Derved

undgår du utilsigtet igangsætning.

De efterfølgende symboler kan være af betydning for dit tryk-

luftværktøj. Læg mærke til symbolerne og overhold deres be-

tydning. En rigtig forståelse af symbolerne er med til at sikre

en god og sikker brug af trykluftværktøjet.

Beskrivelse af produkt og ydelse

Læs alle sikkerhedsinstrukser og anvisnin-

ger. I tilfælde af manglende overholdelse af

sikkerhedsinstrukserne og anvisningerne er

der risiko for elektrisk stød, brand og/eller al-

Klap venligst foldesiden med illustration af trykluftværktøjet

ud og lad denne side være foldet ud, mens du læser betje-

Trykluftværktøjet er beregnet til at iskrue og løsne skruer

samt til at spænde og løsne møtrikker i det angivne mål- og

Illustrerede komponenter

Nummereringen af de illustrerede komponenter refererer til

illustrationen af trykluftværktøjet på illustrationssiden.

 Læs og overhold alle instrukser, før

tilbehørsdele sættes i, tages i drift,

repareres, vedligeholdes og ud-

skiftes samt før der arbejdes i nær-

heden af trykluftværktøjet. En

manglende overholdelse af sikker-

hedsinstrukserne og anvisningerne

kan føre til alvorlige kvæstelser.

 Brug høreværn. Støjpåvirkning kan

føre til tab af hørelse.

 Brug sikkerhedsbriller.

mm Millimeter Længde

Bestemt mål af rela-

8 Luftudgang med lyddæmper

9 Start-stop-kontakt

11 Låsering på værktøjsholderen

12 Indsatsværktøj (f.eks. stiknøgleindsats efter DIN 3129

Tilbehør, som er illustreret og beskrevet i brugsanvisningen, er ik-

ke indeholdt i leveringen. Det fuldstændige tilbehør findes i vores

Det svingningsniveau, der er angivet i nærværende instruktioner, er blevet målt iht. en standardiseret måleproces i

EN ISO 11148, og kan bruges til at sammenligne trykluftsværktøjer. Det er også egnet til en foreløbig vurdering af svingningsbe-

Det angivne svingningsniveau repræsenterer de væsentlige anvendelser af trykluftsværktøjet. Hvis trykluftsværktøjet dog an-

vendes til andre formål, med forskellige tilbehørsdele, med afvigende indsatsværktøj eller utilstrækkelig vedligeholdelse, kan

svingningsniveauet afvige. Dette kan føre til en betydelig forøgelse af svingningsbelastningen i hele arbejdstidsrummet.

Til en nøjagtig vurdering af svingningsbelastningen bør der også tages højde for de tider, i hvilke trykluftsværktøjet er slukket og

men rent faktisk ikke anvendes. Dette kan føre til en betydelig reduktion af svingningsbelastningen i hele arbejdstidsrummet.

Fastlæg ekstra sikkerhedsforanstaltninger til beskyttelse af brugeren mod svingningers virkning som f.eks.: Vedligeholdelse af

trykluftsværktøj og indsatsværktøj, holde hænder varme, organisation af arbejdsforløb.

maks. tilspændingsmoment

Spindelforlængerstykke

Maks. arbejdstryk på værktøj

Vægt svarer til EPTA-Procedure 01:2014

Støj-/vibrationsinformation

Støjemissionsværdier bestemt iht. EN ISO 15744.

Trykluftværktøjets A-vurderede støjniveau er ty-

wA Usikkerhed K Brug høreværn!

Samlede vibrationsværdier a

(vektorsum for tre retninger) og usikkerhed K beregnet iht. EN 28927:

Spænding af skruer og møtrikker med en max. til-

Vi erklærer som eneansvarlig, at det produkt, der er beskrevet

under „Tekniske data“, opfylder alle bestemmelser i direktivet

2006/42/EF med tilhørende ændringer samt følgende stan-

darder: EN ISO 11148-6.

70538 Stuttgart, GERMANY Robert Bosch Power Tools GmbH70538 Stuttgart, GERMANYStuttgart, 01.01.2017 Montering

Anordninger til sikker håndtering

 Benyttes trykluftværktøjet i en ophængnings- eller

ispændingsanordning, skal du sørge for, at det er fast-

gjort i anordningen, før du slutter luftforsyningen til.

Derved undgår du utilsigtet igangsætning.

Ophængningsanordning

Ophængningsbøjlen 3 benyttes til at fastgøre trykluftværktø-

jet i en ophængningsanordning.

– Skru de øverste, forreste skruer 1 til venstre på tryluft-

værktøjets hus med en unbrakonøgle (se „Tekniske data“).

Fjern spændeskiverne 2 og anbring dem på skruerne 1.

Skru ophængningsbøjlen 3 fast på trykluftværktøjets hus

ved at dreje skruerne med spændeskiverne til højre.

 Kontrollér ophængningsbøjlens tilstand og krogen i op-

hængningsanordningen med regelmæssige mellemrum.

Tilslutning til luftforsyningen

 Vær opmærksom på, at lufttrykket ikke må være min-

dre end 6,3 bar (91 psi), da trykluftsværktøjet er be-

regnet til dette lufttryk.

For at opnå en max. ydelse skal værdierne til den indvendige

slangevidde samt tilslutningsgevindene overholdes som angivet

i tabellen „Tekniske data“. Til opretholdelse af den fulde ydelse

må der kun benyttes slanger med en længde på max. 4 m.

Den tilførte trykluft skal være fri for fremmedlegemer og fug-

tighed for at beskytte trykluftværktøjet mod beskadigelse,

snavs og rustdannelse.

Bemærk: Det er nødvendigt at benytte en trykluft-serviceen-

hed. Denne sikrer en fejlfri funktion af trykluftværktøjerne.

Læs og overhold betjeningsvejledningen til serviceenheden.

Armaturer, forbindelsesledninger og slanger skal være kon-

strueret til at kunne tåle det tryk og den luftmængde, som

værktøjet har brug for.

Undgå forsnævringer af tilledningerne (f.eks. klemning,

knækning eller trækning)!

Kontrollér i tvivlstilfælde trykket ved luftindgangen med et

manometer, mens trykluftværktøjet er tændt.

Tilslutning af luftforsyningen til trykluftværktøjet

–Fjern låsekappen 6 fra tilslutningsstudsen på luftindgangen.

– Skru slangeniplen 7 ind i tilslutningsstudsen på luftindgan-

For at undgå beskadigelser på indvendigt liggende ventil-

dele i trykluftværktøjet bør du holde imod på luftindgan-

gens tilslutningsstuds 5 med en gaffelnøgle (nøglevidde

22 mm), når slangeniplen 7 skrues i og ud.

– Løsne slangebåndene 13 på friskluftslangen 14 og fastgør

friskluftslangen over slangeniplen 7 ved at fastspænde

Bemærk: Fastgør friskluftslangen altid først til trykluftværk-

tøjet og derefter til serviceenheden.

 Sørg for at indsatsværktøjet sidder rigtigt fast på værk-

tøjsholderen, når indsatsværktøjet isættes. Er indsats-

værktøjet ikke fast forbundet med værktøjsholderen, kan

det løsne sig igen, hvorved det ikke kan kontrolleres mere.

Isætning af indsatsværktøj

– Skub indsatsværktøjet 12 hen over firkanten på værktøjs-

holderen 10. Kontrollér, at låseringen 11 fastlåses i ind-

Anvend kun indsatsværktøj med passende isætningsende (se

 Anvend ikke adapter.

Udtagning af indsatsværktøj

–Fjern indsatsværktøjet 12 fra værktøjsholderen 10. Et

fastsiddende indsatsværktøj løsnes ved at slå let på det

Trykluftsværktøjet arbejder optimalt ved et arbejdstryk på

6,3 bar (91 psi), målt på luftindtag, når trykluftsværktøjet er

 Kontrollér den indstillede omdrejningsretning, før

trykluftværktøjet tændes. Hvis du f.eks. vil løsne en

skrue, og omdrejningsretningen er indstillet på en sådan

måde, at skruen iskrues, kan det føre til en voldsom, ukon-

trolleret bevægelse af trykluftværktøjet.

Indstilling af omdrejningsretning og omdrejningsmoment

„Forward“ står for højreløb.

„Reverse“ står for ventreløb.

F R OBJ_BUCH-275-005.book Page 65 Friday, September 2, 2016 3:02 PM66 | Dansk

1 609 92A 39M | (2.9.16) Bosch Power Tools

– Højreløb: Til idrejning af skruer og møtrikker drejes ret-

ningsomskifteren 4 til højre hen på 1 (lavt omdrejningsmo-

ment), 2 eller indtil anslag (højeste omdrejningsmoment).

– Venstreløb: Til løsning af skruer og møtrikker drejes ret-

ningsomskifteren 4 til venstre.

0 607 450 615/... 616/... 618/... 619

– Højreløb: Skruer og møtrikker skrues i ved at dreje ret-

ningsomskifteren 4 til højre.

Tænd kun for trykluftsværktøjet, når du skal bruge det, for at

Bemærk: Kan trykluftværktøjet ikke gå i gang (f.eks. fordi det

har været taget ud af brug i længere tid), skal du afbryde for

luftforsyningen og dreje motoren igennem flere gange på

værktøjsholderen 10. Derved frigives motoren (adhæsions-

– Trykluftværktøjet tændes ved at trykke på start-stop-kon-

– Trykluftværktøjet slukkes ved at slippe start-stop-kontak-

Bemærk: Den nødvendige indstilling af omdrejningsmomen-

tet og skruearbejdets varighed afhænger af skrueforbindel-

sens art og fastlægges bedst ved at prøve sig frem. Kontrollér

prøveskruearbejdet med en elektronisk omdrejningsmo-

mentmåler eller en omdrejningsmomentnøgle. Så snart du

har fundet frem til det optimale omdrejningsmoment og

skruearbejdets optimale varighed, bør du altid holde start-

 Skruemaskinen skal altid være slukket, når indsats-

værktøjet anbringes på møtrikken/skruen. Roterende

indsatsværktøj kan glide af møtrikken/skruen.

 Sluk for trykluftværktøjet, hvis luftforsyningen afbry-

des eller driftstrykket reduceres. Kontrollér driftstryk-

ket og start igen, når driftstrykket er optimalt.

Pludseligt optrædende belastninger fører til et stærkt hastig-

hedsfald eller stilstand, dette skader dog ikke motoren.

Vedligeholdelse og service

Vedligeholdelse og rengøring

 Vedligeholdelses- og reparationsarbejde skal udføres

af kvalificeret personale. Dermed sikres det, at trykluft-

værktøjet bliver ved med at være sikkert.

Kontroller efter hver vedligeholdelse omdrejningstallet vha.

en omdrejningstalmåler og kontrollér trykluftværktøjet for

Dette arbejde gennemføres hurtigt og pålideligt af en autori-

seret Bosch-servicetekniker.

Anvend udelukkende originale reservedele fra Bosch.

Regelmæssig rengøring (se Fig. C)

– Rens sien i trykluftværktøjets luftindgang med regelmæssi-

ge mellemrum. Skru slangeniplen 7 af og fjern støv- og snav-

spartikler fra sien. Skru herefter slangeniplen fast igen.

rustdannelse og slid af lameller, ventiler osv.

Dette forhindres bedst ved at komme et par

dråber motorolie på luftindgangen 5. Tilslut

trykluftværktøjet til luftforsyningen igen (se

„Tilslutning til luftforsyningen“, side 65) og lad den køre i

5 – 10 s, mens det udløbende olie opsuges med en klud. Skal

trykluftværktøjet ikke benyttes i længere tid, bør du altid

gennemføre denne proces.

Turnusmæssig vedligeholdelse

Motorlamellerne skal kontrolleres af specialiseret personale

og udskiftes efter behov.

Trykluftværktøj smøres

Til direkte smøring af trykluftværktøjet eller tilsætning på ser-

viceenheden bør der benyttes følgende motorolie: SAE 10 el-

Efter ca. 100 000 skruearbejder skal slagværket smøres

igen. Drej slagnøglen, så håndgrebet vender opad. Skru låse-

skruen 15 ud mod venstre med en passende unbrakonøgle

(se „Tekniske data“). Bortskaf gammel olie iht. gældende mil-

jøforskrifter. Fyld motorolie ind i slagværket gennem låse-

skruens åbning. Mængden af motorolie, der skal påfyldes,

fremgår af tabellinjen vedr. motorolie (se „Tekniske data“).

Fjern overskydende olie med en blød klud. Skru låseskruen

15 fast igen til højre.

Smøring af trykluftværktøjer, der ikke hører til CLEAN-

På alle Bosch-trykluftværktøjer, der ikke hører til CLEAN-serien

(en speciel form for trykluftmotor, der fungerer med oliefri tryk-

luft), skal den gennemstrømmende trykluft altid tilsættes olie-

tåge. Den nødvendige trykluft-oliesmøreanordning findes på

trykluft-serviceenheden, der er koblet foran trykluftværktøjet

(kontakt kompressorfabrikanten, hvis du ønsker at vide mere).

Hvis du ønsker at vide mere om det komplette kvalitetstilbe-

hørsprogram, kan du gå ind på internettet under

www.bosch-pt.com eller kontakte din forhandler.

OBJ_BUCH-275-005.book Page 66 Friday, September 2, 2016 3:02 PMDansk | 67

Bosch Power Tools 1 609 92A 39M | (2.9.16)

Kundeservice og brugerrådgivning

Det 10-cifrede typenummer på trykluftværktøjets typeskilt skal

altid angives ved forespørgsler og bestilling af reservedele.

Kundeservice besvarer dine spørgsmål vedr. reparation og

vedligeholdelse af dit produkt samt reservedele. Eksplosions-

Bosch brugerrådgivningsteamet vil gerne hjælpe dig med at

besvare spørgsmål vedr. vores produkter og deres tilbehør.

Trykluftværktøj, tilbehør og emballage skal genbruges på en

 Bortskaf smøre- og rengøringsmidler iht. gældende

miljøforskrifter. Læs og overhold gældende lovbe-

 Bortskaf motorlamellerne iht. gældende forskrifter!

Motorlameller indeholder teflon. Opvarm dem ikke over

400 °C, da der derved kan udvikles sundhedsskadelige

Når dit trykluftværktøj er blevet for gammel og slidt op, afleve-

res det til genbrugscentret eller en autoriseret Bosch-for-

Ret til ændringer forbeholdes.
