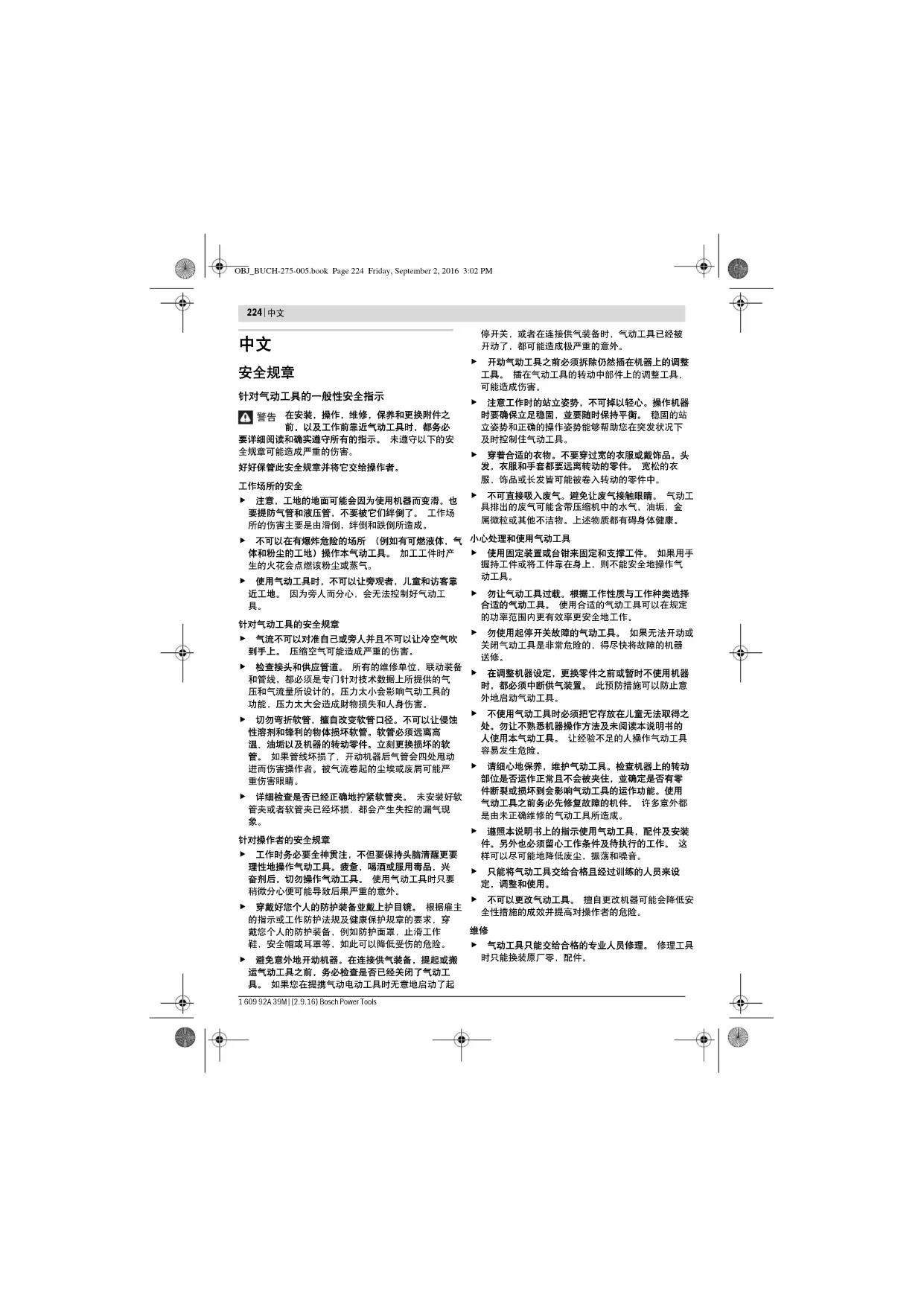

针对气动工具的一般性安全指示 在安装，操作，维修，保养和更换附件之前，以及工作前靠近气动工具时，都务必要详细阅读和确实遵守所有的指示。 未遵守以下的安全规章可能造成严重的伤害。好好保管此安全规章并将它交给操作者。工作场所的安全 注意，工地的地面可能会因为使用机器而变滑。也要提防气管和液压管，不要被它们绊倒了。 工作场所的伤害主要是由滑倒，绊倒和跌倒所造成。 不可以在有爆炸危险的场所 （例如有可燃液体，气体和粉尘的工地）操作本气动工具。 加工工件时产生的火花会点燃该粉尘或蒸气。 使用气动工具时，不可以让旁观者，儿童和访客靠近工地。 因为旁人而分心，会无法控制好气动工 具。 针对气动工具的安全规章 气流不可以对准自己或旁人并且不可以让冷空气吹到手上。 压缩空气可能造成严重的伤害。 检查接头和供应管道。 所有的维修单位，联动装备和管线，都必须是专门针对技术数据上所提供的气压和气流量所设计的。压力太小会影响气动工具的功能，压力太大会造成财物损失和人身伤害。 切勿弯折软管，擅自改变软管口径。不可以让侵蚀性溶剂和锋利的物体损坏软管。软管必须远离高温、油垢以及机器的转动零件。立刻更换损坏的软管。 如果管线坏损了，开动机器后气管会四处甩动进而伤害操作者。被气流卷起的尘埃或废屑可能严重伤害眼睛。 详细检查是否已经正确地拧紧软管夹。 未安装好软管夹或者软管夹已经坏损，都会产生失控的漏气现 象。 针对操作者的安全规章 工作时务必要全神贯注，不但要保持头脑清醒更要理性地操作气动工具。疲惫，喝酒或服用毒品，兴奋剂后，切勿操作气动工具。 使用气动工具时只要稍微分心便可能导致后果严重的意外。 穿戴好您个人的防护装备並戴上护目镜。 根据雇主的指示或工作防护法规及健康保护规章的要求，穿戴您个人的防护装备，例如防护面罩，止滑工作鞋，安全帽或耳罩等，如此可以降低受伤的危险。 避免意外地开动机器。在连接供气装备，提起或搬运气动工具之前，务必检查是否已经关闭了气动工具。 如果您在提携气动电动工具时无意地启动了起停开关，或者在连接供气装备时，气动工具已经被开动了，都可能造成极严重的意外。 开动气动工具之前必须拆除仍然插在机器上的调整工具。 插在气动工具的转动中部件上的调整工具，可能造成伤害。 注意工作时的站立姿势，不可掉以轻心。操作机器时要确保立足稳固，並要随时保持平衡。 稳固的站立姿势和正确的操作姿势能够帮助您在突发状况下及时控制住气动工具。 穿着合适的衣物。不要穿过宽的衣服或戴饰品。头发，衣服和手套都要远离转动的零件。 宽松的衣服，饰品或长发皆可能被卷入转动的零件中。 不可直接吸入废气。避免让废气接触眼睛。 气动工具排出的废气可能含带压缩机中的水气，油垢，金属微粒或其他不洁物。上述物质都有碍身体健康。小心处理和使用气动工具 使用固定装置或台钳来固定和支撑工件。 如果用手握持工件或将工件靠在身上，则不能安全地操作气 动工具。  勿让气动工具过载。根据工作性质与工作种类选择合适的气动工具。 使用合适的气动工具可以在规定的功率范围内更有效率更安全地工作。 勿使用起停开关故障的气动工具。 如果无法开动或关闭气动工具是非常危险的，得尽快将故障的机器 送修。  在调整机器设定，更换零件之前或暂时不使用机器时，都必须中断供气装置。 此预防措施可以防止意外地启动气动工具。 不使用气动工具时必须把它存放在儿童无法取得之处。勿让不熟悉机器操作方法及未阅读本说明书的人使用本气动工具。 让经验不足的人操作气动工具容易发生危险。 请细心地保养，维护气动工具。检查机器上的转动部位是否运作正常且不会被夹住，並确定是否有零件断裂或损坏到会影响气动工具的运作功能。使用气动工具之前务必先修复故障的机件。 许多意外都是由未正确维修的气动工具所造成。 遵照本说明书上的指示使用气动工具，配件及安装件。另外也必须留心工作条件及待执行的工作。 这样可以尽可能地降低废尘，振荡和噪音。 只能将气动工具交给合格且经过训练的人员来设定，调整和使用。  不可以更改气动工具。 擅自更改机器可能会降低安全性措施的成效并提高对操作者的危险。 维修  气动工具只能交给合格的专业人员修理。 修理工具时只能换装原厂零，配件。

OBJ_BUCH-275-005.book Page 224 Friday, September 2, 2016 3:02 PM中文 | 225 Bosch Power Tools 1 609 92A 39M | (2.9.16) 气动冲击扳手安全规章

 检查机器的铭牌是否清楚可读。 必要时得向制造厂

 如果工件，附件甚至气动工具本身破裂了，可能会

 在操作机器，修理或维护机器时，或是在替气动工

具更换附件时都要佩戴耐撞击的防护眼镜。至于所

需的保护程度则应该针对个别用途分别评估。

 提携气动工具时，千万不可以开动机器。 转动中的

工具接头可能夹住衣服或头髮，进而造成伤害。

 戴上贴身的手套。 压缩空气会让气动工具的手柄变

冷。温暖的手对于震动比较不敏感。宽松的手套可

 手要远离扳手座和转动中的安装件。千万不可以握

住转动中的安装件或传动装置。 您可能会受伤。

 在狭窄的环境中工作时要小心。 由于反应扭力的缘

 操作者和维修人员的身体架构必须能够承担和操控

 如果气动工具发生任何不预期的状况时都要保持沉

着，这些状况可能因为反弹或气动工具破裂而造

成。此时要握好气动工具，并且身体和手都要维持

在能够抵挡上述意外状况的位置。 这些预防措施可

 使用辅助工具来应付反作用扭力，例如支撑装置。

 如果供应气流中断了或气压降低了则必须关闭气动

工具。 此时必须检查气压，待气压回升到标准值后

 使用气动工具时，操作者可能在执行与工作有关的

活动时在手，手臂，肩膀，颈部或其它的身体部位

 要采取最舒适的姿势操作本气动工具。要确保稳固

的持机姿态，并且得避免不良或无法保持平衡的工

作姿势。在长期操作机器后，操作者得改变持机姿

 如果操作者有以下的症状，如持续恶心，不舒服，

心悸，疼痛，发痒，发麻，烧灼感或僵硬的感觉

等，千万不可忽视这些警讯。此时操作者应通知其

 在冲击过程中不要触摸任何套筒或附件，这样会提

 只能使用工作状态良好的冲击套筒。 手动套筒和附

件如有缺陷，在使用冲击扳手时会碎裂并被抛出。

 使用合适的侦测器，以便找出隐藏著的电源线的位

置。或者向当地的供电单位索取相关资料。 钻穿电

线会造成火灾並遭受电击。损坏瓦斯管会引起爆

 避免接触带电的电线。 本气动工具不具备绝缘性

畸形胎或基因突变。上述尘埃可能含有以下物质：

– 结晶土，来自砖块，水泥和其他的砌墙材料；

– 砷和硌酸盐，包含在经过化学处理的木材中。

犯病机率的高低，取决于人体曝露在有害物质中

次数的多寡。为了降低感染的危险，务必要做好工作

场所的通风措施，而且工作时要穿戴正确的防护装备

（例如能够过滤细微粉尘的特殊的防尘面罩）。

 戴好耳罩。 暴露在噪声中会引起听力损伤。

 在工件上加工时会制造额外的噪音，采取适当的防

范措施可以避免噪音的干扰，例如当工件上出现类

 如果气动工具配备了灭音装备，必须确保在使用气

动工具时工地上有该灭音装备，而且该装备必须能

 振荡可能会损坏神经系统和阻碍手掌，手臂的血液

 如果您发现手指头或手掌发麻，发痒，刺痛或变白

了，则要停止操作气动工具， 必须立刻通知您的雇

 不可以使用已经磨损或不合适的框架和延长件。 它

 在允许的情况下可以使用支架，平衡器或平衡装备

 握持气动工具时不可以太用力，但是要在符合手掌

- 反应力的前提下握稳工具。 在增加握机力量的同

 如果得使用通用 - 旋转离合器 （爪齿离合器）则必

须装锁定销。使用 Whipcheck - 软管固定装备，以

便当软管和气动工具或软管彼此之间的连接不良

 如果要在悬挂装置上操作气动工具，必须先固定好

气动工具然后再连接供气装置。 这样可以防止意外

OBJ_BUCH-275-005.book Page 225 Friday, September 2, 2016 3:02 PM226 | 中文 1 609 92A 39M | (2.9.16) Bosch Power Tools 代表符号

以下符号可帮助您正确地使用本气动工具。请详细阅

读各符号及它们的代表意思。正确地瞭解各符号的含

义，可帮助您更有把握更安全地操作本气动工具。

翻开标示了气动工具详解图的折叠页。阅读使用说明

在规定的功率范围内，可以使用本气动工具拧入和拧

机件的编号和气动工具详解图上的编号一致。

12 工作头（例如，符合 DIN 3129 标准的六角扳手的

15 封闭螺丝 图表或说明上提到的附件，并不包含在基本的供货范围中。 本公司的附件清单中有完整的附件供应项目。符号 含义 在安装，操作，维修，保养和更换零件之前，以及工作前在气动工具附近逗留时 都要详细阅读和遵守所有的指示。 如果未遵循安全规章和指示可能造成严重的伤 害。  戴好耳罩。 暴露在噪声中会引起听力损伤。 请佩戴护目镜。瓦瓦 效率 牛頓米

秒 时期 , 持续次 / 分 每分钟的转数或运动 无负载转速 bar 磅每平方英寸 巴 磅每平方英寸 气压

升/秒 立方英尺 / 分 公升每秒 立方英尺 / 分 耗气量 分贝 分贝显示相对音量强度的大小QC 快速夹头 工具夹头 内六角的代表符号  外四角的符号统一的国家精 线系列 美国细牙螺纹（统一的国家精线系 列） 惠氏 - 螺纹国家管螺纹惠氏 - 螺纹国家管螺纹 接头螺纹

F R OBJ_BUCH-275-005.book Page 226 Friday, September 2, 2016 3:02 PM中文 | 227 Bosch Power Tools 1 609 92A 39M | (2.9.16) 技术数据

本使用说明书中提供的震动水平，是根据 EN ISO 11148 中规定的测量方式所测得的，因此可以用来在气动工具

之间进行比较。也可以临时用来评估震动负荷。

此震动值是气动工具用于正式用途时的震动水平。如果未按照规定使用气动工具，在气动工具上安装了其他的

附件或不合适的工具，或者未切实做好保养的工作，都可能改变机器的震动水平。这样长期工作下来会明显地

为了准确地评估震动负荷，还必须考虑到气动工具关机的时间，以及开机后尚未正式工作之前的待命时间。这

些因素都会明显降低整个工作过程的震动负荷。

重要的是，采取额外的安全防范措施，保护操作者免受震动伤害，例如：做好气动工具以及安装工具的保养工

作，工作时手部保持温暖，正确地安排工作的流程等。

次 / 分 10000 7000 4500 7000 4500

根据 EN ISO 15744 测定噪声辐射值。

（三向失量总和）以及不确定系数 K 符合 EN 28927:

OBJ_BUCH-275-005.book Page 227 Friday, September 2, 2016 3:02 PM228 | 中文 1 609 92A 39M | (2.9.16) Bosch Power Tools 合格声明

我们全权负责并声明，" 技术参数 " 中所描述的产品

符合指令 2006/42/EG 及其修订中所有相关条款并符

合以下标准：EN ISO 11148- 6。

技术文件 (2006/42/EG) 存放在 :

Robert Bosch Power Tools GmbH, PT/ECS,

70538 Stuttgart, GERMANY Robert Bosch Power Tools GmbH70538 Stuttgart, GERMANYStuttgart, 01.01.2017 安装

 如果因为工作需要必须使用悬挂或固定装置，必须

先固定好气动工具然后再连接供气装置 这样可以

使用悬挂卡夹 3 可以把气动工具安装在悬挂装置上。

– 使用内六角扳手 （参考 " 技术数据 "）朝着逆时钟

的转向，从气动工具 的机壳上拧转出机器上侧前

端的螺丝 1。拿出垫片 2，并且把垫片套在螺丝 1

上。 顺着时钟的转向把悬挂装置 3 连同螺丝和垫

 请注意：气压不得低于 6.3bar（91psi），因为本

为了让机器能够发挥最大功率，务必根据 " 技术数

据 " 的格表上提供的软管内直径值和连接螺纹的尺

寸，选购合适的软管以及连接件。为了保持机器的最

大功率，选用的软管长度不可以超过 4 米。

导入气动工具中的压缩空气不可以含有杂物或湿气，

以防止气动工具内部堆积污垢，受损或生锈。

指示： 必须使用气动工具的维修组件。如此才可以确

所有的安装零件，连接管和软管，都必须能够承担工

避免缩小导管的直径，例如挤压，折弯或拉扯导管！

必要时，可以在开动气动工具后，使用气压表测量进

在气动工具上连接供气装置 （参考插图 A）

– 把气管轴套 7 转入进气孔的连接头 5 中。

为了避免损坏气动工具内部的活门，当您把气管轴

套 7 拧入 / 拧出进气孔上的连接头 5 时，必须使

用开口扳手 （扳手开口 22 毫米）固定连接头。

– 鬆开供气软管 14 上的软管夹 13，把供气软管套在

气管轴套 7，上并且收紧软管夹以夹紧供气软管。

指示： 必须把供气软管的一端先固定在气动工具上，

 在机器上安装好工具之后，必须检查插入工具是否

已经牢牢地固定 在机器的接头上。 如果插入工具

的柄未牢牢地套在接头中， 工具柄容易从接头上脱

– 把工具 12 套在四角形的工具接头 10 上。卡紧环

只能使用有正确插柄的工具 （参考 " 技术数据 "）。

– 从工具接头 10 上取出工具 12。如果工具卡牢在接

根据本气动工具接通后在进风口处测得的数据，其最

佳工作气压为 6.3bar（91psi）。

 开动气动工具之前，先检查机器的转向设定。 如果

您想拧松螺丝，而机器的转向却设定为拧紧螺丝时

正逆转开关 4 既可以改变转向，也能设定扭力。

 在机器完全静止时才能够操作正逆转开关。

– 正转： 拧入螺丝和螺母时必须顺着时针的转向，把

正逆转开关 4 转的 1 （低扭力），或 2 或尽头

– 逆转： 拧松螺丝和螺母时，必须逆着时针的转向

旋转正逆转开关 4。 Henk BeckerExecutive Vice PresidentEngineeringHelmut HeinzelmannHead of Product CertificationPT/ECS"Forward" 代表正转。"Reverse" 代表逆转。

F R OBJ_BUCH-275-005.book Page 228 Friday, September 2, 2016 3:02 PM中文 | 229 Bosch Power Tools 1 609 92A 39M | (2.9.16) 0 607 450 615/... 616/... 618/... 619

– 正转： 拧入螺丝和螺母时，可以朝着逆时钟转向把

正逆转开关 4 拧转到 1 （最低扭力），2 或尽头 3

– 逆转： 拧松螺丝和螺母，必须顺着时钟的转向拧转

出于节能目的，仅在使用气动工具时才将其接通。

指示： 经过长时间的休息之后，如果无法开动气动工

具，则必须先中断供气，再把合适的开口扳手插在工

具接头 10 上，多次转动发动机， 这样便能够解除附

– 按下起停开关 9 即可开动 气动工具。

正确的扭力设定和各别的鬆、紧过程所需的时

间，会随著螺丝种类不同而改变。 唯有透过实际的操作

尝试才能得知最理想的操作方法。 进行试转时，必须使

用电子扭力测验器或扭力扳手测量实际扭力。 找到最合

适的扭力设定值和鬆、紧过程所需的时间后， 得在执行

类似的工作时，使用相同的方式操控起停开关

 确定已经关闭起子机了，才可以把起子头顶在螺母

或螺丝上。 转动中的插入工具，容易从螺母和螺丝

 如果供应气流中断了或气压降低了则必须关闭气动

工具。 此时必须检查气压，待气压回升到标准值后

突然增加的负荷会导致气动工具的转速急剧下降，甚

至让机器停止转动，此时並不会损伤机器的马达。

 维护和修理的工作只能交给合格的专业人员执行。

每次做完维修后，必须借助转速测量仪检查转速，并

经过授权的博世客户服务中心，能够既快速又可靠地

– 定期清洁气动工具进气孔上的滤网。此时必须先拧

出气管轴套 7，并清除滤网上的灰尘和污垢。清洁

然后再度连接好供气装备 （参考 " 连接

供气装置 "，第 228 页），並且让机器转动 5

钟，此时必须用布吸取流出的油脂。 如果气动工具放

置一段时间没有使用则必须重覆做上述的手续。

必须定期让专业人员检查发动机的肋片，必要时得更

润滑气动工具或者为油水分离器添油时，必须使用

SAE 10 或者 SAE 20 的机油。

大概经过 100000 次鬆、紧过程后，即要重新为冲击

体上油。 此时必须翻转冲击扳手，並让机器的把手朝

上。 使用合适的六角扳手 （参考 " 技术数据 "）朝著

逆时针的转向，转出螺纹插塞 15。遵循环保规定清

除机器中的旧油。从螺纹插塞孔把机油倒入冲击体

中。机油的充填量请参阅表格上的指示 （参考 " 技术

数据 "）。使用软的抹布擦除剩馀的机油。朝著顺时

替不属于 CLEAN- 机型系列的气动工具润滑

所有不属於 CLEAN 系列 （配备了特殊的压缩空气发

动机，该发动机可以使用无油的压缩空气来推动）的

博世气动工具，都必须在压缩空气中混合油雾。气动

工具的维修组件 （有关维修组件的详细资料，可以向

压缩机制造商索取）中附有以上提到的润滑油。

查询和购买备件时一定要提供气动工具铭牌上的 10

本公司顾客服务处负责回答有关本公司产品的修理，

维护和备件的问题。以下的网页中有爆炸图和备件的

博世顾客咨询团队非常乐意为您解答有关本公司产品

有关保证，维修或更换零件事宜，请向合格的经销商

客戶服務熱線：+852 2101 0235

電郵：info@hk.bosch.com

網站：www.bosch-pt.com.hk

必须以符合环保要求的方式回收气动工具，附件和包

 必须根据环保单位的规定处理不用的润滑油，清洁

 根据规定处理损坏的发动机肋片。 发动机的肋片涂

了特弗龙。发动机的温度不可以超过摄氏 400 度，

损坏的气动工具必须交给资源回收中心，经销商或者

要詳細閱讀和確實遵守所有的指示。 未遵守以下的安

 注意，工地的地面可能會因為使用機器而變滑。也

要提防氣管和液壓管，不要被它們絆倒了。 工作場

所的傷害主要是由滑倒，絆倒和跌倒所造成。

 不可以在有爆炸危險的場所 （例如有可燃液體，氣

體和粉塵的工地）操作本氣動工具。 加工工件時產

 使用氣動工具時，不可以讓旁觀者，兒童和訪客靠

近工地。 因為旁人而分心，會無法控制好氣動工

 氣流不可以對准自己或旁人並且不可以讓冷空氣吹

 檢查接頭和供應管道。 所有的維修單位，聯動裝備

和管線，都必須是專門針對技術數據上所提供的氣

壓和氣流量所設計的。壓力太小會影響氣動工具的

功能，壓力太大會造成財物損失和人身傷害。

 切勿彎折軟管，擅自改變軟管口徑。不可以讓侵蝕

性溶劑和鋒利的物體損壞軟管。軟管必須遠離高

溫，油垢以及機器的轉動零件。立刻更換損壞的軟

管。 如果管線壞損了，開動機器後氣管會四處甩動

進而傷害操作者。被氣流捲起的塵埃或廢屑可能嚴

 詳細檢查是否已經正確地擰緊軟管夾。 未安裝好軟

管夾或者軟管夾已經壞損，都會產生失控的漏氣現

 工作時務必要全神貫注，不但要保持頭腦清醒更要

理性地操作氣動工具。疲憊，喝酒或服用毒品，興

奮劑後，切勿操作氣動工具。 使用氣動工具時只要

 穿戴好您個人的防護裝備並戴上護目鏡。 根據雇主

的指示或工作防護法規及健康保護規章的要求，穿

戴您個人的防護裝備，例如防護面罩，止滑工作

鞋，安全帽或耳罩等，如此可以降低受傷的危險。

 避免意外地開動機器。在連接供氣裝備，提起或搬

運氣動工具之前，務必檢查是否已經關閉了氣動工

具。 如果您在提攜氣動電動工具時無意地啟動了起

停開關，或者在連接供氣裝備時，氣動工具已經被

 開動氣動工具之前必須拆除仍然插在機器上的調整

工具。 插在氣動工具的轉動中部件上的調整工具，

 注意工作時的站立姿勢，不可掉以輕心。操作機器

時要確保立足穩固，並要隨時保持平衡。 穩固的站

立姿勢和正確的操作姿勢能夠幫助您在突發狀況下

 穿著合適的衣物。不要穿過寬的衣服或戴飾品。頭

髮，衣服和手套都要遠離轉動的零件。 寬鬆的衣

服，飾品或長髮皆可能被捲入轉動的零件中。

 不可直接吸入廢氣。避免讓廢氣接觸眼睛。 氣動工

具排出的廢氣可能含帶壓縮機中的水氣，油垢，金

屬微粒或其他不潔物。上述物質都有礙身體健康。

 使用固定裝置或台鉗來固定和支撐工件。 如果用手

握持工件或將工件靠在身上，則不能安全地操作氣

 勿讓氣動工具過載。根據工作性質與工作種類選擇

合適的氣動工具。 使用合適的氣動工具可以在規定

 勿使用起停開關故障的氣動工具。 如果無法開動或

關閉氣動工具是非常危險的，得盡快將故障的機器

 在調整機器設定，更換零件之前或暫時不使用機器

時，都必須中斷供氣裝置。 此預防措施可以防止意

 不使用氣動工具時必須把它存放在兒童無法取得之

處。勿讓不熟悉機器操作方法及未閱讀本說明書的

人使用本氣動工具。 讓經驗不足的人操作氣動工具

 請細心地保養，維護氣動工具。檢查機器上的轉動

部位是否運作正常且不會被夾住，並確定是否有零

件斷裂或損壞到會影響氣動工具的運作功能。使用

氣動工具之前務必先修復故障的機件。 許多意外都

 遵照本說明書上的指示使用氣動工具，配件及安裝

件。另外也必須留心工作條件及待執行的工作。 這

 只能將氣動工具交給合格且經過訓練的人員來設

 不可以更改氣動工具。 擅自更改機器可能會降低安

 氣動工具只能交給合格的專業人員修理。 修理工具

1 609 92A 39M | (2.9.16) Bosch Power Tools

 檢查機器的銘牌是否清楚可讀。 必要時得向製造廠

 如果工件，附件甚至氣動工具本身破裂了，可能會

 在操作機器，修理或維護機器時，或是在替氣動工

具更換附件時都要佩戴耐撞擊的防護眼鏡。至於所

需的保護程度則應該針對個別用途分別評估。

 提攜氣動工具時，千萬不可以開動機器。 轉動中的

工具接頭可能夾住衣服或頭髮，進而造成傷害。

 戴上貼身的手套。 壓縮空氣會讓氣動工具的手柄變

冷。溫暖的手對於震動比較不敏感。寬鬆的手套可

 手要遠離扳手座和轉動中的安裝件。千萬不可以握

住轉動中的安裝件或傳動裝置。 您可能會受傷。

 在狹窄的環境中工作時要小心。 由於反應扭力的緣

 操作者和維修人員的身體架構必須能夠承擔和操控

 如果氣動工具發生任何不預期的狀況時都要保持沉

著，這些狀況可能因為反彈或氣動工具破裂而造

成。此時要握好氣動工具，並且身體和手都要維持

在能夠抵擋上述意外狀況的位置。 這些預防措施可

 使用輔助工具來應付反作用扭力，例如支撐裝置。

 如果供應氣流中斷了或氣壓降低了則必須關閉氣動

工具。 此時必須檢查氣壓，待氣壓回升到標準值後

 使用氣動工具時，操作者可能在執行與工作有關的

活動時在手，手臂，肩膀，頸部或其它的身體部位

 要採取最舒適的姿勢操作本氣動工具。要確保穩固

的持機姿態，並且得避免不良或無法保持平衡的工

作姿勢。在長期操作機器後，操作者得改變持機姿

 如果操作者有以下的症狀，如持續惡心，不舒服，

心悸，疼痛，發癢，發麻，燒灼感或僵硬的感覺

等，千萬不可忽視這些警訊。此時操作者應通知其

 工具機執行衝擊過程的期間，請勿碰觸任何套筒或

附加配件，否則可能大幅提高人員受到割傷、灼傷

 僅能使用運作狀態良好的氣動套筒。 狀態不佳的手

動套筒與附加配件，可能會在搭配衝擊起子一起使

 使用合適的偵測器，以便找出隱藏著的電源線的位

置。或者向當地的供電單位索取相關資料。 鑽穿電

線會造成火災並遭受電擊。損壞瓦斯管會引起爆

 避免接觸帶電的電線。 本氣動工具不具備絕緣性

畸形胎或基因突變。上述塵埃可能含有以下物質：

– 結晶土，來自磚塊，水泥和其他的砌牆材料；

– 砷和硌酸鹽，包含在經過化學處理的木材中。

犯病機率的高低，取決於人體曝露在有害物質中

次數的多寡。為了降低感染的危險，務必要做好工作

場所的通風措施，而且工作時要穿戴正確的防護裝備

（例如能夠過濾細微粉塵的特殊的防塵面罩）。

 在工件上加工時會製造額外的噪音，採取適當的防

範措施可以避免噪音的干擾，例如當工件上出現類

 如果氣動工具配備了滅音裝備，必須確保在使用氣

動工具時工地上有該滅音裝備，而且該裝備必須能

 振蕩可能會損壞神經系統和阻礙手掌，手臂的血液

 如果您發現手指頭或手掌發麻，發癢，刺痛或變白

了，則要停止操作氣動工具， 必須立刻通知您的雇

 不可以使用已經磨損或不合適的框架和延長件。 它

 在允許的情況下可以使用支架，平衡器或平衡裝備

 握持氣動工具時不可以太用力，但是要在符合手掌

- 反應力的前提下握穩工具。 在增加握機力量的同

 如果得使用通用 - 旋轉離合器 （爪齒離合器）則必

須裝鎖定銷。使用 Whipcheck - 軟管固定裝備，以

便當軟管和氣動工具或軟管彼此之間的連接不良

 如果要在懸掛裝置上操作氣動工具，必須先固定好

氣動工具然後再連接供氣裝置。 這樣可以防止意外

OBJ_BUCH-275-005.book Page 232 Friday, September 2, 2016 3:02 PM中文 | 233 Bosch Power Tools 1 609 92A 39M | (2.9.16) 代表符號

以下符號可幫助您正確地使用本氣動工具。請詳細閱

讀各符號及它們的代表意思。正確地瞭解各符號的含

義，可幫助您更有把握更安全地操作本氣動工具。

翻開標示了氣動工具詳解圖的折疊頁。閱讀使用說明

在規定的功率範圍內，可以使用本氣動工具擰入和擰

機件的編號和氣動工具詳解圖上的編號一致。

12 插入工具（例如，符合 DIN 3129 標準的六角扳手

15 封閉螺絲 圖表或說明上提到的附件，並不包含在基本的供貨範圍中。 本公司的附件清單中有完整的附件供應項目。符號 含義 在安裝，操作，維修，保養和更換零件之前，以及工作前在氣動工具附近逗留時 都要詳細閱讀和遵守所有的指示。 如果未遵循安全規章和指示可能造成嚴重的傷 害。  佩戴耳罩。 工作噪音會損壞 聽力。  請佩戴護目鏡。瓦瓦 效率 牛頓米

秒 時期，持續次 / 分 每分鐘的轉數或運動 無負載轉速 bar 磅每平方英寸 巴 磅每平方英寸 氣壓

升/秒 立方英尺 / 分 公升每秒 立方英尺 / 分 耗氣量 分貝 分貝顯示相對音量強度的大小QC 快速夾頭 工具夾頭 內六角的代表符號  外四角的符號統一的國家精 線系列 美國細牙螺紋（統一的國家精線系 列） 惠氏 - 螺紋國家管螺紋惠氏 - 螺紋國家管螺紋 接頭螺紋

本說明書中所載述的振動值皆是按照 EN ISO 11148 之標準測量程序測得，可與其他氣動工具的規格直接進行比

列示的振動值代表氣動工具的主要用途。氣動工具若是用於其他用途、使用不同的配件、使用非指定嵌件工

具、或維護不當，皆可能造成振動值有所偏差。 而使整個工作期間的振動負荷提高。

為能正確估算振動負荷，您應將氣動工具關機或空轉的時間一併納入考量。這麼做可使整個工作期間的振動負

另外請您制定一套安全措施，以免振動對操作者產生不良影響，例如：維護氣動工具與嵌件工具、確保雙手保

本公司特此聲明並對此聲明承擔完全責任：" 技術性

數據 " 中所述及的產品完全遵從指令 2006/42/EG

（包含其增修內容）的相關各項要求，並符合以下標

技術文件 (2006/42/EG) 存放在 :

次 / 分 10000 7000 4500 7000 4500

噪音強度是依照 EN ISO 15744 之規定而測得的數值。

（三向失量總和）以及不確定系數 K 符合 EN 28927:

 如果因為工作需要必須使用懸掛或固定裝置，必須

先固定好氣動工具然后再連接供氣裝置。 這樣可以

使用懸掛卡夾 3 可以把氣動工具安裝在懸掛裝置上。

– 使用內六角扳手 （參考 " 技術性數據 "）朝著逆時

鐘的轉向，從氣動工具 的機殼上擰轉出機器上側

前端的螺絲 1。拿出墊片 2，並且把墊片套在螺絲

1 上。 順著時鐘的轉向把懸掛裝置 3 連同螺絲和墊

 請注意：氣體壓力不得低於 6.3bar（91psi），此

為了讓機器能夠發揮最大功率，務必根據 " 技術性數

據 " 的格表上提供的軟管內直徑值和連接螺紋的尺

寸，選購合適的軟管以及連接件。為了保持機器的最

大功率，選用的軟管長度不可以超過 4 米。

導入氣動工具中的壓縮空氣不可以含有雜物或濕氣，

以防止氣動工具內部堆積污垢，受損或生銹。

指示﹕ 必須使用氣動工具的維修組件。如此才可以確

所有的安裝零件，連接管和軟管，都必須能夠承擔工

避免縮小導管的直徑，例如擠壓，折彎或拉扯導管！

必要時，可以在開動氣動工具后，使用氣壓表測量進

在氣動工具上連接供氣裝置 （參考插圖 A）

– 把氣管軸套 7 轉入進氣孔的連接頭 5 中。

為了避免損壞氣動工具內部的活門，當您把氣管軸

套 7 擰入 / 擰出進氣孔上的連接頭 5 時，必須使

用開口扳手 （扳手開口 22 毫米）固定連接頭。

– 鬆開供氣軟管 14 上的軟管夾 13，把供氣軟管套在

氣管軸套 7，上並且收緊軟管夾以夾緊供氣軟管。

指示﹕ 必須把供氣軟管的一端先固定在氣動工具上，

 在機器上安裝好工具之后，必須檢查插入工具是否

已經牢牢地固定 在機器的接頭上。 如果插入工具

的柄未牢牢地套在接頭中， 工具柄容易從接頭上脫

– 把工具 12 套在四角形的工具接頭 10 上。 卡緊環

只能使用有正確插柄的工具 （參考 " 技術性數據 "）。

– 從工具接頭 10 上取出工具 12。如果工具卡牢在接

氣動工具的最佳操作壓力為 6.3bar（91psi），此值

 開動氣動工具之前，先檢查機器的轉向設定。 如果

您想擰松螺絲，而機器的轉向卻設定為擰緊螺絲時

正逆轉開關 4 既可以改變轉向，也能設定扭力。

 在機器完全靜止時才能夠操作正逆轉開關。

– 正轉 : 擰入螺絲和螺母時必須順著時針的轉向，把

正逆轉開關 4 轉的 1 （低扭力），或 2 或盡頭

– 逆轉 : 擰松螺絲和螺母時，必須逆著時針的轉向旋

0 607 450 615/... 616/... 618/... 619

– 正轉 : 擰入螺絲和螺母時，可以朝著逆時鐘轉向把

正逆轉開關 4 擰轉到 1 （最低扭力），2 或盡頭

指示﹕ 經過長時間的休息之后，如果無法開動氣動工

具，則必須先中斷供氣，再把合適的開口扳手插在工

具接頭 10 上，多次轉動發動機， 這樣便能夠解除附

– 按下起停開關 9 即可開動氣動工具。

指示﹕ 正確的扭力設定和各別的鬆、緊過程所需的時

間，會隨著螺絲種類不同而改變。 唯有透過實際的操

作嘗試才能得知最理想的操作方法。 進行試轉時，必 "Forward" 代表正轉。"Reverse" 代表逆轉。

F R OBJ_BUCH-275-005.book Page 235 Friday, September 2, 2016 3:02 PM236 | 中文 1 609 92A 39M | (2.9.16) Bosch Power Tools 須使用電子扭力測驗器或扭力扳手測量實際扭力。 找

到最合適的扭力設定值和鬆、緊過程所需的時間后，

得在執行類似的工作時，使用相同的方式操控起停開

 確定已經關閉起子機了，才可以把起子頭頂在螺母

或螺絲上。 轉動中的插入工具，容易從螺母和螺絲

 如果供應氣流中斷了或氣壓降低了則必須關閉氣動

工具。 此時必須檢查氣壓，待氣壓回升到標準值後

突然增加的負荷會導致氣動工具的轉速急劇下降，甚

至讓機器停止轉動，此時並不會損傷機器的馬達。

 維護和修理的工作只能交給合格的專業人員執行。

每次做完維修後，必須借助轉速測量儀檢查轉速，並

經過授權的博世客戶服務中心，能夠既快速又可靠地

– 定期清潔氣動工具進氣孔上的濾網。此時必須先擰

出氣管軸套 7，並清除濾網上的灰塵和污垢。清潔

然后再度連接好供氣裝備 （參考 " 連接

供氣裝置 "，第 235 頁），並且讓機器轉動 5

鐘，此時必須用布吸取流出的油脂。 如果氣動工具放

置一段時間沒有使用則必須重覆做上述的手續。

必須定期讓專業人員檢查發動機的肋片，必要時得更

潤滑氣動工具或者為油水分離器添油時，必須使用

SAE 10 或者 SAE 20 的機油。

大概經過 100000 次鬆、緊過程后，即要重新為沖擊

體上油。 此時必須翻轉沖擊扳手，並讓機器的把手朝

上。使用合適的六角扳手 （參考 " 技術性數據 "）朝

著逆時針的轉向， 轉出螺紋插塞 15。 遵循環保規定

清除機器中的舊油。 從螺紋插塞孔把機油倒入沖擊體

中。機油的充填量請參閱表格上的指示 （參考 " 技術

性數據 "）。使用軟的抹布擦除剩餘的機油。朝著順

時針的轉向再度旋入並收緊螺紋插塞 15。

替不屬於 CLEAN- 機型系列的氣動工具潤滑

所有不屬於 CLEAN 系列 （配備了特殊的壓縮空氣發

動機，該發動機可以使用無油的壓縮空氣來推動）的

博世氣動工具，都必須在壓縮空氣中混合油霧。氣動

工具的維修組件 （有關維修組件的詳細資料，可以向

壓縮機制造商索取）中附有以上提到的潤滑油。

您可自行上網至 www.bosch- pt.com 網站或向您所屬

的專業經銷商，查詢本公司所有的優質配件商品。

查詢和購買備件時一定要提供氣動工具銘牌上的 10

本公司顧客服務處負責回答有關本公司產品的修理，

維護和備件的問題。以下的網頁中有爆炸圖和備件的

博世顧客咨詢團隊非常樂意為您解答有關本公司產品

必須以符合環保要求的方式回收氣動工具，附件和包

 必須根據環保單位的規定處理不用的潤滑油、清潔

 根據規定處理損壞的發動機肋片。 發動機的肋片

損壞的氣動工具必須交給資源回收中心，經銷商或者


