GSR ProDrive - 电动螺丝刀 BOSCH - 免费用户手册

用户手册 GSR ProDrive BOSCH

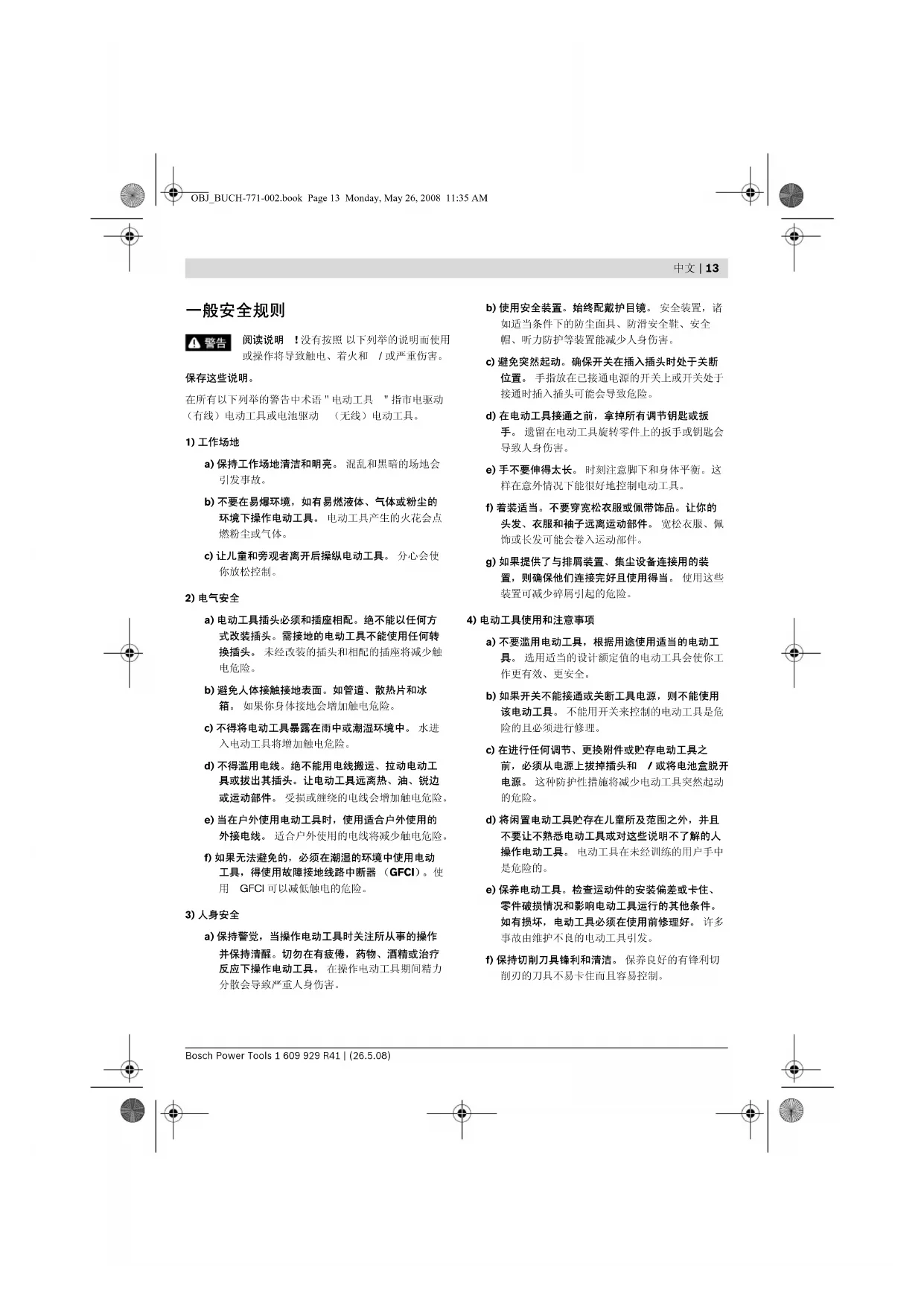

阅读说明 ! 没有按照 以下列举的说明而使用

或操作将导致触电、着火和 / 或严重伤害。

在所有以下列举的警告中术语 " 电动工具 " 指市电驱动

（有线）电动工具或电池驱动 （无线）电动工具。

a) 保持工作场地清洁和明亮。 混乱和黑暗的场地会

b) 不要在易爆环境，如有易燃液体、气体或粉尘的

环境下操作电动工具。 电动工具产生的火花会点

c) 让儿童和旁观者离开后操纵电动工具。 分心会使

a) 电动工具插头必须和插座相配。绝不能以任何方

式改装插头。需接地的电动工具不能使用任何转

换插头。 未经改装的插头和相配的插座将减少触

b) 避免人体接触接地表面。如管道、散热片和冰

c) 不得将电动工具暴露在雨中或潮湿环境中。 水进

d) 不得滥用电线。绝不能用电线搬运、拉动电动工

具或拔出其插头。让电动工具远离热、油、锐边

或运动部件。 受损或缠绕的电线会增加触电危险。

e) 当在户外使用电动工具时，使用适合户外使用的

外接电线。 适合户外使用的电线将减少触电危险。

f) 如果无法避免的，必须在潮湿的环境中使用电动

工具，得使用故障接地线路中断器 （GFCI）。 使

a) 保持警觉，当操作电动工具时关注所从事的操作

并保持清醒。切勿在有疲倦，药物、酒精或治疗

反应下操作电动工具。 在操作电动工具期间精力

b) 使用安全装置。始终配戴护目镜。 安全装置，诸

如适当条件下的防尘面具、防滑安全鞋、安全

c) 避免突然起动。确保开关在插入插头时处于关断

位置。 手指放在已接通电源的开关上或开关处于

d) 在电动工具接通之前，拿掉所有调节钥匙或扳

手。 遗留在电动工具旋转零件上的扳手或钥匙会

f) 着装适当。不要穿宽松衣服或佩带饰品。让你的

头发、衣服和袖子远离运动部件。 宽松衣服、佩

g) 如果提供了与排屑装置、集尘设备连接用的装

置，则确保他们连接完好且使用得当。 使用这些

a) 不要滥用电动工具，根据用途使用适当的电动工

具。 选用适当的设计额定值的电动工具会使你工

b) 如果开关不能接通或关断工具电源，则不能使用

该电动工具。 不能用开关来控制的电动工具是危

c) 在进行任何调节、更换附件或贮存电动工具之

前，必须从电源上拔掉插头和 / 或将电池盒脱开

电源。 这种防护性措施将减少电动工具突然起动

d) 将闲置电动工具贮存在儿童所及范围之外，并且

不要让不熟悉电动工具或对这些说明不了解的人

操作电动工具。 电动工具在未经训练的用户手中

e) 保养电动工具。检查运动件的安装偏差或卡住、

零件破损情况和影响电动工具运行的其他条件。

如有损坏，电动工具必须在使用前修理好。 许多

f) 保持切削刀具锋利和清洁。 保养良好的有锋利切

OBJ_BUCH-771-002.book Page 13 Monday, May 26, 2008 11:35 AM1 609 929 R41 | (26.5.08) Bosch Power Tools 14 | 中文

g) 按照使用说明书以及打算使用的电动工具的特殊

类型要求的方式，考虑作业条件和进行的作业来

使用电动工具、附件和工具的刀头等。 将电动工

具用作那些与要求不符的操作可能会导致危险情

a) 确保开关在插入电池盒前处于断开状态。 将电池

盒插入到开关状态为接通的电动工具上会引发事

b) 只使用配有特制电池盒的电动工具。 使用其他电

c) 当电池盒不用时，将它远离其他金属物体，例如

回形针、硬币、钥匙、螺钉或其他小金属物体，

以防一端与另一端连接。 电池端部短路会引起燃

d) 在滥用条件下，液体会从电池中溅出；避免接

触。如果无意间碰到了，用水冲洗。如果液体碰

到了眼睛，还要寻求医疗帮助。 从电池中溅出的

a) 将你的电动工具送交专业维修人员，必须使用同

样的备件进行更换。 这样将确保所维修的电动工

f 务必握紧电动工具。 在拧紧和放松螺丝时，可能出现

f 固定好工件。 使用固定装置或老虎钳固定工件，会比

f 安装蓄电池之前，先确定起停开关是否位在关闭的位

置，以预防意外地开动电动工具。 提携电动工具时如

果把手指按在起停开关上，或者安装蓄电池时未关闭

蓄电池必须远离高温，例如长期的日晒和火焰

f 如果蓄电池损坏了，或者未按照规定使用蓄电池，蓄

电池中会散发出有毒蒸汽。工作场所必须保持空气流

通，如果身体有任何不适必须马上就医。 蓄电池散发

f 损坏的蓄电池会渗漏出液体，并且污染其它的零件。

检查被污染的零件。 清洁这些零件，必要时得换新零

f 本蓄电池只能配合博世的电动工具一起使用。 这样才

翻开标示了机器详解图的折叠页。阅读操作指南时必须

机件的编号和电动工具详解图上的编号一致。

f 只能选用附件页上提供的充电器。 此充电器是电动工

指示： 蓄电池在交货时只完成部分充电。首度使用电动

工具之前， 必须先充足蓄电池的电以确保蓄电池的功率。

可以随时为锂离子蓄电池充电，不会缩短电池的使用寿

命。 如果充电过程突然中断，也不会损坏电池。

本锂离子蓄电池配备了 " 电子充电室保护装置 (ECP)" ，

可以防止蓄电池过度放电。电池的电量如果用尽了，保

护开关会自动关闭电动工具：安装在机器上的工具会停

先按下解锁按键 3，接著才能够从电动工具中，向下抽出

蓄电池上安装了 NTC-温度监控装置。当温度位在摄氏 0

到 45 度间时，才能进行充电。所以能够大大地延长蓄电

f 维修电动工具、更换电动工具上的工具或者搬运电动

工具时，务必把正逆转开关调整到中央的位置。 如果

f 不可以使用长度超过 25 毫米 的双端螺丝起子头。

把螺丝批嘴 1 直接插入工具接头 2 中。

f 只能使用博世原厂的锂离子蓄电池，电池的电压必须

和机器铭牌上提供的电压一致。 使用其它厂牌的蓄电

指示： 使用了不适合本电动工具的蓄电池，不仅无法发

把正逆转开关 6 调整到中央位置，以防止无意中开动机

器。把充足了电的蓄电池 4 装入手柄中，蓄电池必须正

确地卡在手柄中，而且得和手柄的末端齐头。

使用正逆转开关 6 可以改变机器的转向。如果按住了起

正转： 适用于拧入螺丝，把正逆转开关 6 向左推到底。

逆转： 适用于拧松或拧出螺丝，把正逆转开关 6 向右推

操作电动工具 时先按下电动工具的起停开关 5，並持续

轻按或是把起停开关 5 按到底时灯 7 会亮起。在照明状

放开起停开关 5 便可以 关闭 电动工具。

你可以无级式调整转速，把起停开关 5 按得越紧，转速

轻按起停开关 5 机器以低转速运转。逐渐在开关上加压，

0,5 请认清电动工具铭牌上的物品代码。电动工具在销售市场上没有统一的商品名称。OBJ_BUCH-771-002.book Page 15 Monday, May 26, 2008 11:35 AM1 609 929 R41 | (26.5.08) Bosch Power Tools 16 | 中文

全自动的主轴锁定功能 (Auto-Lock)

如果未按下起停开关 5，主轴和工具接头都是被锁定的。

因此，即使蓄电池没电了，也可以使用本电动工具拧入

螺丝，换句话说，也可以使用本机器充当螺丝起子。

如果按照规定使用电动工具，机器不会过载。 在强烈受

载的状况下或者蓄电池的温度在许可温度范围 （摄氏

0–70) 度之外，机器的转速会降低。等待蓄电池的温度

恢复到许可的温度范围内之后，电动工具才能够再度以

本锂离子蓄电池配备了 " 电子充电室保护装置 (ECP)" ，

可以防止蓄电池过度放电。电池的电量如果用尽了，保

护开关会自动关闭电动工具：安装在机器上的工具会停

f 确定电动工具已经关闭了，才可以把电动工具顶在螺

丝头上。 转动中的起子头容易从螺丝头上滑开。

把大的、长的螺丝拧入坚硬的物料中之前，必须根据螺

纹的中心直径打预钻孔，预钻孔的深度大概为螺丝长度

f 维修电动工具、更换电动工具上的工具或者搬运电动

工具时，务必把正逆转开关调整到中央的位置。 如果

f 电动工具和通风间隙都必须保持清洁，这样才能够提

如果蓄电池故障了，可以向博世电动工具公司授权的客

本公司生产的电动工具都经过严密的品质检验，如果机

器仍然发生故障，请将机器交给博世电动工具公司授权

询问和订购备件时，务必提供机器铭牌上标示的 10 位数

本公司顾客服务处负责回答有关本公司产品的修理，维

护和备件的问题。以下的网页中有爆炸图和备件的资料：

博世顾客咨询团队非常乐意为您解答有关购买，使用和

有关保证，维修或更换零件事宜，请向合格的经销商查

免费服务热线： 800 820 8484

传真： +86 571 8777 4502

电邮：service.hz@cn.bosch.com

網站：www.bosch-pt.com.cn

本蓄电池通过相关的测试 （根据 UN 手册

ST/SG/AC.10/11/Rev.3 第三部，副段 38.3 中的规定）。

它能够有效地防范电池内部的超压与短路，並且能够防

电池中的锂当量值低於规定的边界值。不管是电池本身

或将电池安装在机器中，都能符合德国和国际的危险物

品安全规章。如果同时搬运数个蓄电池时，则应该详细

阅读危险物品安全规章。 在上述情况，甚至还要引用其

它的特殊法规 （例如有关包装的规定）。详细的资料可

以参阅以下网页中的英文说明：http://purchasing.

bosch.com/en/start/Allgemeines/Download/index.htm.

必须以符合环保的方式，回收再利用损坏的机器、附件

不可以把损坏的仪器丢弃在一般的家庭垃圾，火焰或水

中。请收集损坏的充电电池 / 电池，并把它们送往资源回

收中心处理，或者用符合环保要求的方式清除损坏的充

电电池 / 电池。 保留修改权。 OBJ_BUCH-771-002.book Page 17 Monday, May 26, 2008 11:35 AM1 609 929 R41 | (26.5.08) Bosch Power Tools

閱讀說明 ! 沒有按照以下列舉的說明而使用或

操作將導致觸電、著火和 / 或嚴重傷害。

在所有以下列舉的警告中術語 " 電動工具 " 指市電驅動

（有線）電動工具或電池觸動 （無線）電動工具。

a) 保持工作場地清潔和明亮。 混亂和黑暗的場地會

b) 不要在易爆環境，如有易燃液體、氣體或粉塵的

環境下操作電動工具。 電動工具產生的火花會點

c) 讓兒童和旁觀者離開後操縱電動工具。 分心會使

a) 電動工具插頭必須和插座相配。絕不能以任何方

式改裝插頭。 需接地的電動工具不能使用任何轉

換插頭。 未經改裝的插頭和相配的插座將減少觸

b) 避免人體接觸接地表面。如管道、散熱片冰箱。

c) 不得將電動工具曝露在雨中或潮濕環境中。 水進

d) 不得濫用電線。絕不能用電線搬運、拉動電動工

具或拔出其插頭。讓電動工具遠離熱、油、銳邊

或運動部件。 受損或纏繞的電線會增加觸電危險。

e) 當在戶外使用電動工具時，使用合適戶外使用的

外接電線。 適合戶外使用的電線將減少觸電危險。

f) 如果無法避免的，必須在潮濕的環境中使用電動

工具，得使用故障接地線路中斷器 （GFCI）。 使

a) 保持警覺，當操作電動工具時關注所從事的操作

並保持清醒。切勿在有疲憊、藥物、酒精或治療

反應下操作電動工具。 在操作電動工具期間精力

b) 使用安全裝置。始終配戴護目鏡。 安全裝置，諸

如適當條件下的防塵面具、防滑安全鞋、安全

c) 避免突然起動。確保開關在插入插頭時處於關斷

位置。 手指放在已接通電源的開關上或開關處於

d) 在電動工具接通之前，拿掉所有調節鑰匙或扳

手。 遺留在電動工具旋轉零件上的扳手或鑰匙會

e) 手不要伸得太長。 時刻注意腳下和身體平衡。這

f) 著裝適當。不要穿寬松衣服或佩帶飾品。讓你的

頭髮、衣服和袖子遠離運動部件。 寬鬆衣服、佩

g) 如果提供了與排屑裝置、集塵設備連接用的裝

置，則確保他們連接完好且使用得當。 使用這些

a) 不要濫用電動工具，根據用途使用適當的電動工

具。 選用適當的設計額定值的電動工具會使你工

b) 如果開關不能接通或關斷工具電源，則不能使用

該電動工具。 不能用開關來控制的工具是危險的

c) 在進行任何調節、更換附件或儲存電動工具之

前，必須從電源上拔掉插頭和 / 或將電池盒脫開

電源。 這種防護性措施將減少電動工具突然起動

d) 將閑置電動工具儲存在兒童所及範圍之外，並且

不要讓不熟悉電動工具或對這些說明不了解的人

操作電動工具。 電動工具在未經訓練的用戶手中

e) 保養電動工具。檢查運動件的安裝偏差或卡住、

零件破損情況和影響電動工具運行的其他條件。

如有損壞，電動工具必須在使用前修理好。 許多

f) 保持切削刀具鋒利和清潔。 保養良好的有鋒利切

OBJ_BUCH-771-002.book Page 18 Monday, May 26, 2008 11:35 AM中文 | 19 Bosch Power Tools 1 609 929 R41 | (26.5.08) g) 按照使用說明書以及打算使用的電動工具的特殊

類型要求的方式，考慮作業條件和進行的作業來

使用電動工具、附件和工具的刀頭等。 將電動工

具用作那些與要求不符的操作可能會導致危險情

a) 只用製造商規定的充電器充電。 將適用於某種電

池盒的充電器用到其他電池盒時會發生著火的危

b) 只使用配有特製電池盒的電動工具。 使用其他電

c) 當電池盒不使用時，將它遠離其他金屬物體，例

如回形針、硬幣、鑰匙、螺釘或其他小金屬物

體，以防一端與另一端連接。 電池端部短路會引

d) 在濫用條件下，液體會從電池中濺出；避免接

觸。如果液體碰到了眼睛，還要尋求醫療幫助。

a) 將你的電動工具送交專業維修人員，必須使用同

樣的備件進行更換。 這樣將確保所維修的電動工

f 務必握緊電動工具。 在擰緊和放松螺絲時，可能出現

f 固定好工件。 使用固定裝置或老虎鉗固定工件，會比

f 安裝蓄電池之前，先確定起停開關是否位在關閉的位

置，以預防意外地開動電動工具。 提攜電動工具時如

果把手指按在起停開關上，或者安裝蓄電池時未關閉

蓄電池必須遠離高溫，例如長期的日曬和火焰

f 如果蓄電池損壞了，或者未按照規定使用蓄電池，蓄

電池中會散發出有毒蒸汽。工作場所必須保持空氣流

通，如果身體有任何不適必須馬上就醫。 蓄電池散發

f 損壞的蓄電池會滲漏出液體，並且污染其它的零件。

檢查被污染的零件。 清潔這些零件，必要時得換新零

f 本蓄電池只能配合博世的電動工具一起使用。 這樣才

翻開標示了機器詳解圖的折疊頁。閱讀操作指南時必須

機件的編號和電動工具詳解圖上的編號一致。

f 只能選用附件頁上提供的充電器。 此充電器是電動工

指示﹕ 蓄電池在交貨時只完成部分充電。首度使用電動

工具之前， 必須先充足蓄電池的電以確保蓄電池的功率。

可以隨時為鋰離子蓄電池充電，不會縮短電池的使用壽

命。 如果充電過程突然中斷，也不會損壞電池。

本鋰離子蓄電池配備了 " 電子充電室保護裝置 (ECP)"，

可以防止蓄電池過度放電。電池的電量如果用盡了，保

護開關會自動關閉電動工具 : 安裝在機器上的工具會停止

先按下解鎖按鍵 3，接著才能夠從電動工具中，向下抽出

蓄電池上安裝了 NTC- 溫度監控裝置。當溫度位在攝氏 0

到 45 度間時，才能進行充電。所以能夠大大地延長蓄電

f 維修電動工具、更換電動工具上的工具或者搬運電動

工具時，務必把正逆轉開關調整到中央的位置。 如果

f 不可以使用長度超過 25 毫米 的雙端螺絲起子頭。

把螺絲批嘴 1 直接插入工具接頭 2 中。

f 只能使用博世原廠的鋰離子蓄電池，電池的電壓必須

和機器銘牌上提供的電壓一致。 使用其它廠牌的蓄電

指示﹕ 使用了不適合本電動工具的蓄電池，不僅無法發

把正逆轉開關 6 調整到中央位置，以防止無意中開動機

器。把充足了電的蓄電池 4 裝入手柄中，蓄電池必須正

確地卡在手柄中，而且得和手柄的末端齊頭。

使用正逆轉開關 6 可以改變機器的轉向。如果按住了起

正轉 : 適用于擰入螺絲，把正逆轉開關 6 向左推到底。

逆轉 : 適用于擰松或擰出螺絲，把正逆轉開關 6 向右推到

操作電動工具時先按下電動工具的 起停開關 5，並持續

輕按或是把起停開關 5 按到底時燈 7 會亮起。在照明狀

放開起停開關 5 便可以 關閉 電動工具。

你可以無級式調整轉速，把起停開關 5 按得越緊，轉速

輕按起停開關 5 機器以低轉速運轉。逐漸在開關上加壓，

0,5 請認清電動工具銘牌上的物品代碼。電動工具在銷售市場上沒有 統一的商品名稱。OBJ_BUCH-771-002.book Page 20 Monday, May 26, 2008 11:35 AM中文 | 21 Bosch Power Tools 1 609 929 R41 | (26.5.08) 全自動的主軸鎖定功能 (Auto-Lock)

如果未按下起停開關 5，主軸和工具接頭都是被鎖定的。

因此，即使蓄電池沒電了，也可以使用本電動工具擰入

螺絲，換句話說，也可以使用本機器充當螺絲起子。

如果按照規定使用電動工具，機器不會過載。 在強烈受

載的狀況下或者蓄電池的溫度在許可溫度範圍 ( 攝氏

0–70) 度之外，機器的轉速會降低。等待蓄電池的溫度

恢復到許可的溫度範圍內之后， 電動工具才能夠再度以

本鋰離子蓄電池配備了 " 電子充電室保護裝置 (ECP)"，

可以防止蓄電池過度放電。電池的電量如果用盡了，保

護開關會自動關閉電動工具 : 安裝在機器上的工具會停止

f 確定電動工具已經關閉了，才可以把電動工具頂在螺

絲頭上。 轉動中的起子頭容易從螺絲頭上滑開。

把大的、長的螺絲擰入堅硬的物料中之前，必須根據螺

紋的中心直徑打預鑽孔，預鑽孔的深度大概為螺絲長度

f 維修電動工具、更換電動工具上的工具或者搬運電動

工具時，務必把正逆轉開關調整到中央的位置。 如果

f 電動工具和通風間隙都必須保持清潔，這樣才能夠提

如果蓄電池故障了，可以向博世電動工具公司授權的客

本公司生產的電動工具都經過嚴密的品質檢驗，如果機

器仍然發生故障，請將機器交給博世電動工具公司授權

詢問和訂購備件時，務必提供機器銘牌上標示的 10 位數

本公司顧客服務處負責回答有關本公司產品的修理，維

護和備件的問題。以下的網頁中有爆炸圖和備件的資料 :

博世顧客咨詢團隊非常樂意為您解答有關購買，使用和

台北市 10454 林森北路 380 號 9 樓

電話 : +886 2 2551 3264

傳真 : +886 2 2536 3783

桃園縣蘆竹鄉長興路 3 段 219 巷 5 號

電話 : +886 3 324 9325

傳真 : +886 3 324 0269

本蓄電池通過相關的測試 （根據 UN 手冊

ST/SG/AC.10/11/Rev.3 第三部，副段 38.3 中的規定）。

它能夠有效地防範電池內部的超壓與短路，並且能夠防

電池中的鋰當量值低於規定的邊界值。不管是電池本身

或將電池安裝在機器中，都能符合德國和國際的危險物

品安全規章。如果同時搬運數個蓄電池時，則應該詳細

閱讀危險物品安全規章。 在上述情況，甚至還要引用其

它的特殊法規 （例如有關包裝的規定）。詳細的資料可

以參閱以下網頁中的英文說明 : http://purchasing.

bosch.com/en/start/Allgemeines/Download/index.htm.

必須以符合環保的方式，回收再利用損壞的機器、附件

不可以把蓄電池 / 一般電池丟棄在家庭垃圾、火或水中。

收集好蓄電池 / 一般電池，把它們交給資源回收中心，或

以符合環保要求的方式處理。 保留修改權。 OBJ_BUCH-771-002.book Page 22 Monday, May 26, 2008 11:35 AM󳝓󰽤󲞫 | 23

Bosch Power Tools 1 609 929 R41 | (26.5.08)
