7. 不要阻塞任何通风孔。遵照制造商的说明进行安装。

8. 不要在靠近热源的地方安装，如散热器、贮热器、火炉或其它生热装

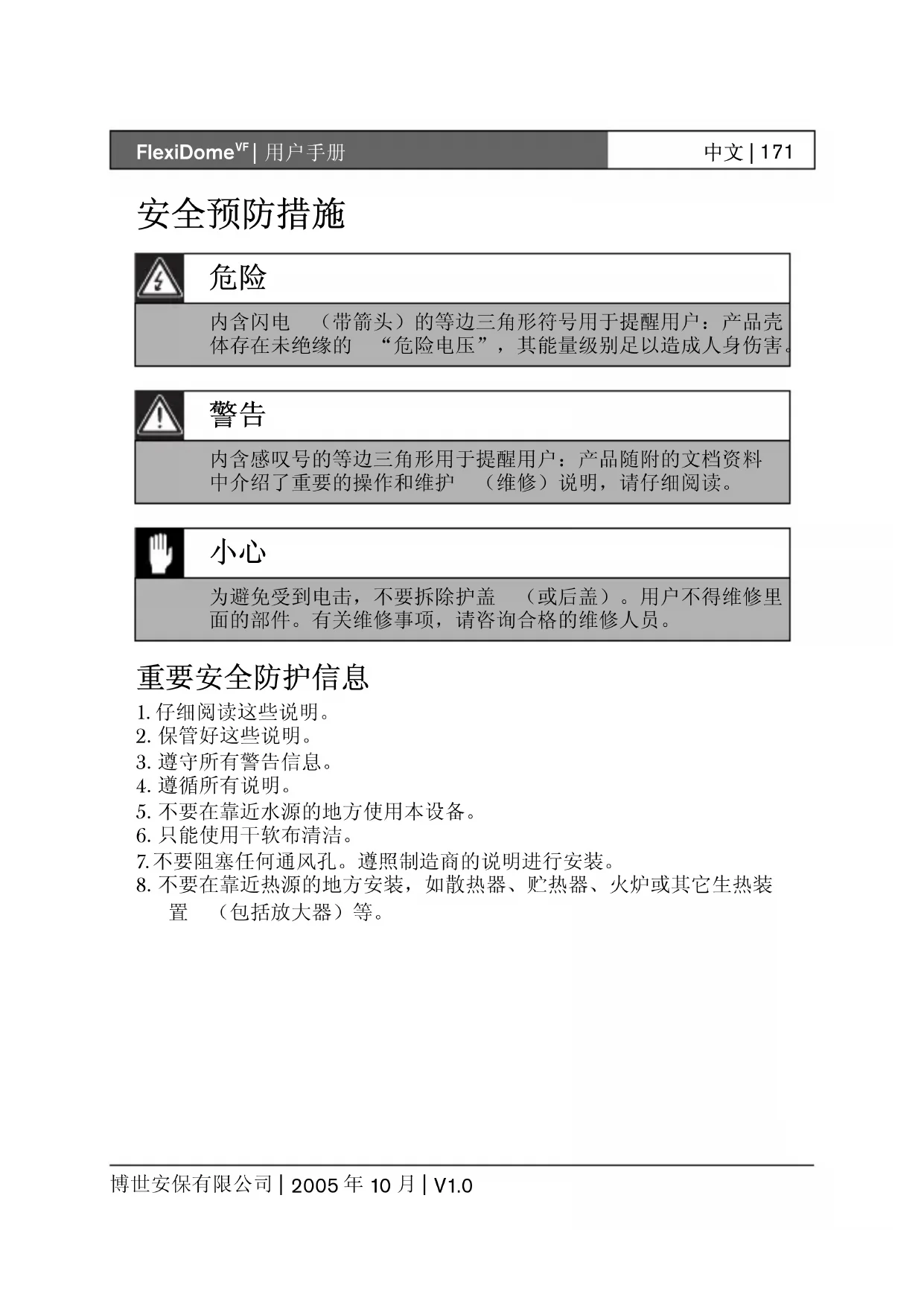

内含闪电 （带箭头）的等边三角形符号用于提醒用户：产品壳 体存在未绝缘的 “危险电压”，其能量级别足以造成人身伤害。

内含感叹号的等边三角形用于提醒用户：产品随附的文档资料 中介绍了重要的操作和维护 （维修）说明，请仔细阅读。

为避免受到电击，不要拆除护盖 （或后盖）。用户不得维修里 面的部件。有关维修事项，请咨询合格的维修人员。FlexiDome

9. 不要破坏极化或接地型插头的安全功效。极化插头配有两个接线片，

其中一片比另一片宽。接地型插头配有两个接线片以及一个接地插 针。宽接线片或第三个接地插针均用于保护您的人身安全。如果提供 的插头无法插入插座，请联系电工寻求建议。

10. 不要踩踏或挤压电源线，特别注意保护插头、便捷插座以及设备接出

12. 在雷雨期间或长期不用时，拔下本设备的电源插头。

13. 所有维修事项均应交给合格的维修人员处理。设备发生下列任何一种

损坏情况时，均需进行维修：电源线或插头损坏、液体溅入或有异物 落入设备、设备被雨打湿或受潮、运转不正常或设备掉落等。

14. 在建筑物的电气安装过程中，全极电源开关的引脚触点之间至少应相

为了降低火灾或电击风险，不要让本设备暴露在雨天或潮湿的 环境中，并且不要将盛有液体的物品 （如花瓶等）放在本设

本设备经测试符合 FCC 规则第 15 部分中关于 B 类数字设备的限制规 定。这些限制的目的是为了在居住区安装本设备时，可以提供合理的保 护以防止有害干扰。本设备会产生、使用和辐射射频能量。此外，如果 未遵照相关说明进行安装和使用，可能会对无线电通信造成干扰。但是， 这并不能保证在某些特定的安装环境中绝对不会产生干扰。如果本设备 确实对无线电或电视接收造成了有害干扰，并且可以通过关闭和打开本 设备来确定，则鼓励用户采用以下一种或多种方法排除干扰：

• 将本设备的电源插头插至不同电路上的插座，使本设备与接收器使用

• 向供应商或有经验的无线电/电视技术人员查询，获得有关帮助信息。

任何未经博世明确许可的改装均可能导致用户失去操作本设备的权利。 若要获取详细信息或向代表咨询，请与最近的博世安保有限公司办事处 联系或访问我们的站点：www.boschsecurity.com.hkFlexiDome

是一款精巧细致、时尚典雅的监控球型摄像机，其高性能 1/3 英寸 CCD 摄像头采用了功能完备的变焦镜头。这款一体化装置可以安装在电气接线盒、 墙壁或天花板上。结构坚固的外壳和聚碳球型罩可以保护摄像机模块免受损坏。 此摄像机采用先进的数字信号处理技术，能够在所有照明条件下提供杰 出的图像品质。 FlexiDome

摄像机安装简单方便、随时可投入使用， 即便在苛刻的室内场景条件下也能提供最佳的清晰度。

摄像机提供彩色和黑白两种型号。FlexiDome

小心谨慎地拆开包装并取出设备。包装箱中包括：

如果设备在运送途中受到损坏，请用原始包装箱重新装好设备，然后通

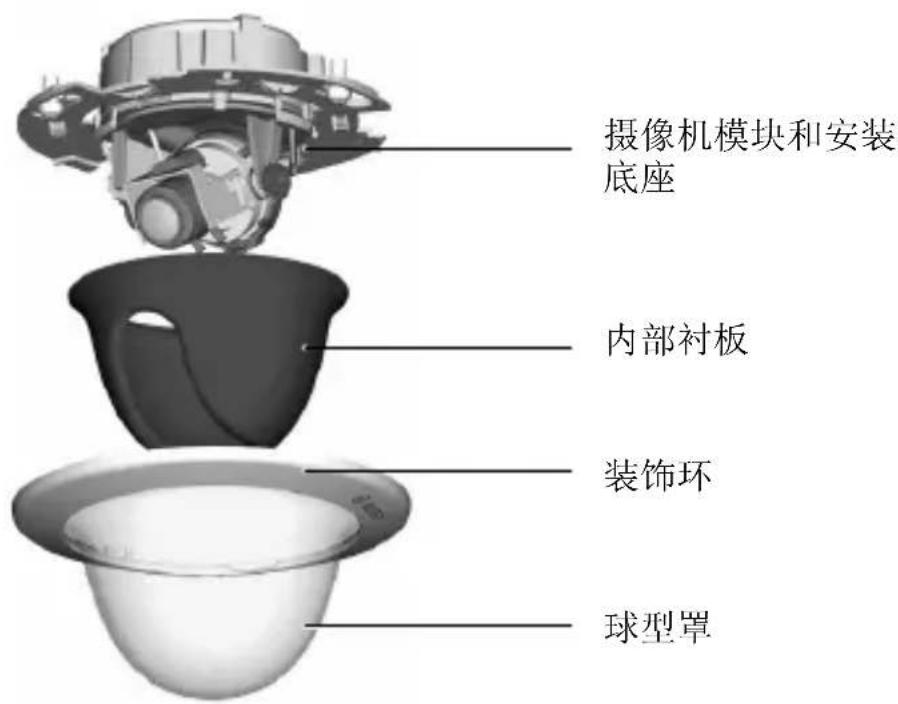

摄像机/壳体装置由以下部件组成： 要拆卸装置，请执行以下步骤：

• 逆时针旋转装饰环，使其脱离摄像机底座上的卡口。

安装须由合格的维修人员遵照美国国家电工标准或当地的相关

摄像机模块是一个非常精密的设备，必须谨慎处理。拆卸装置

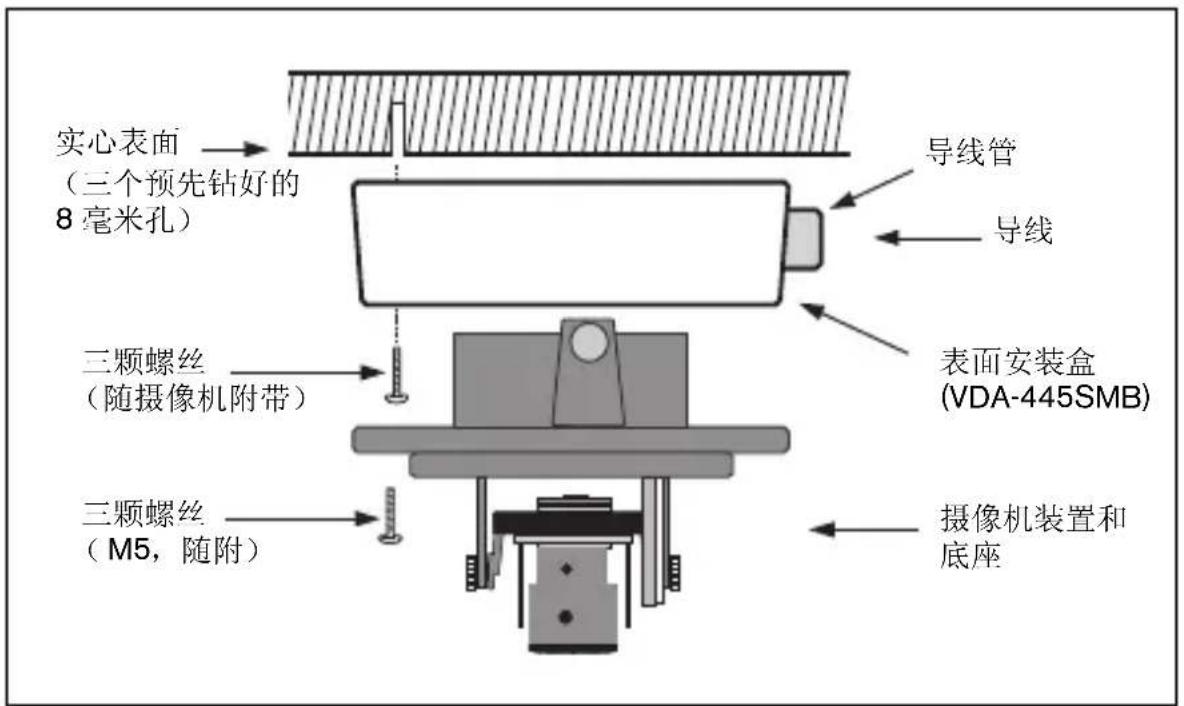

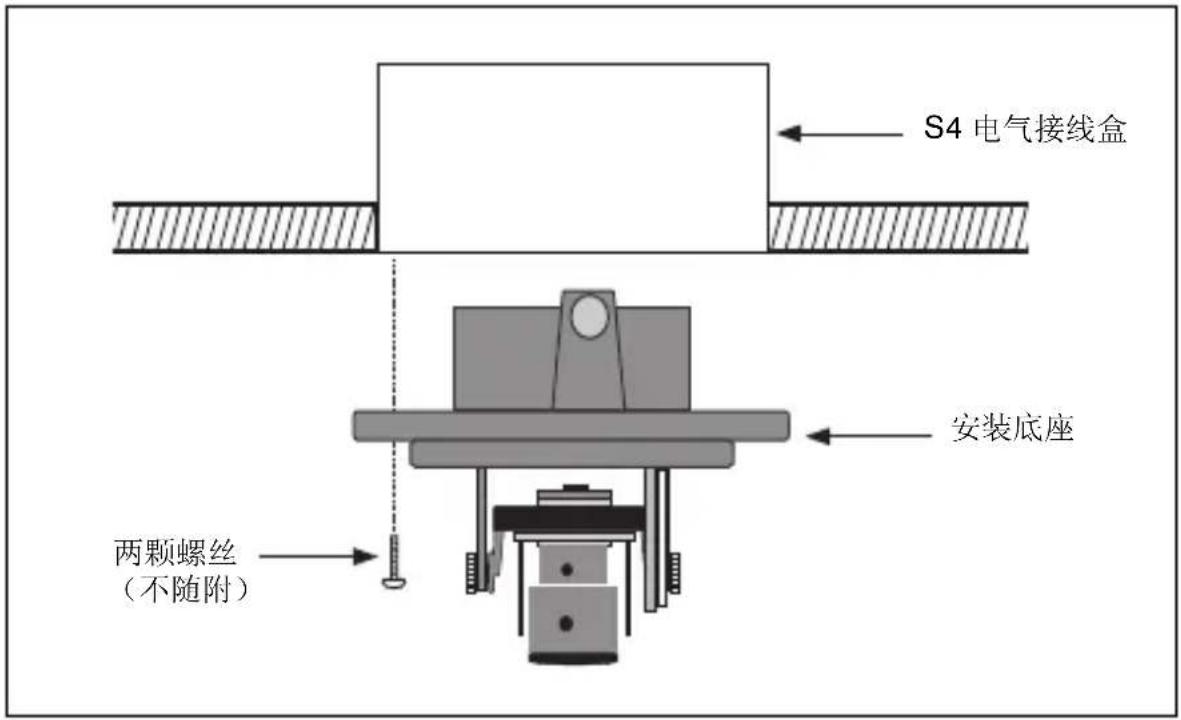

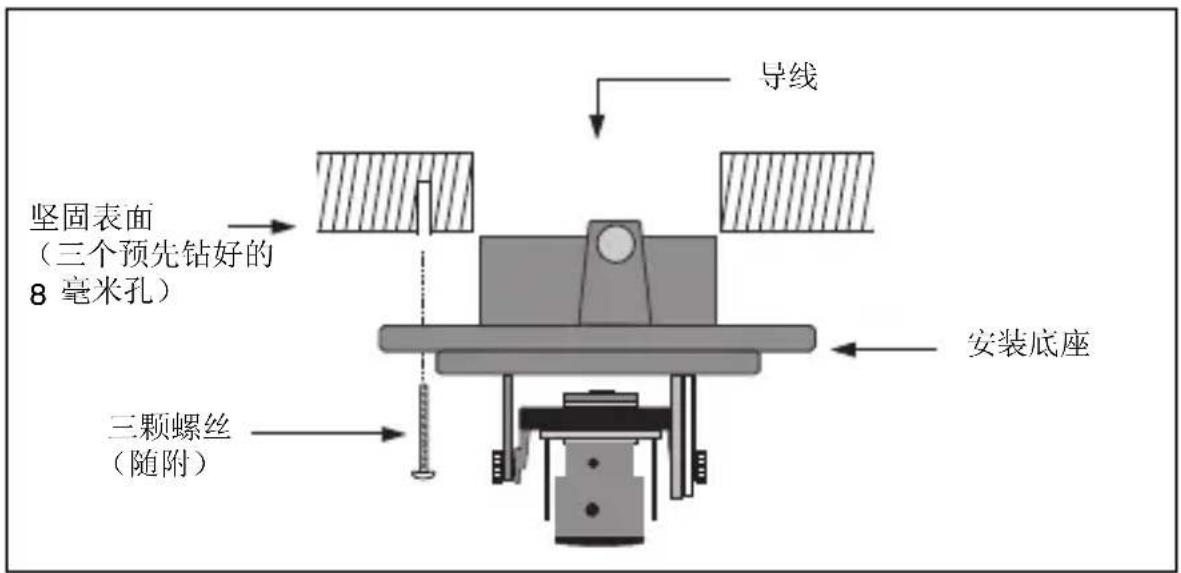

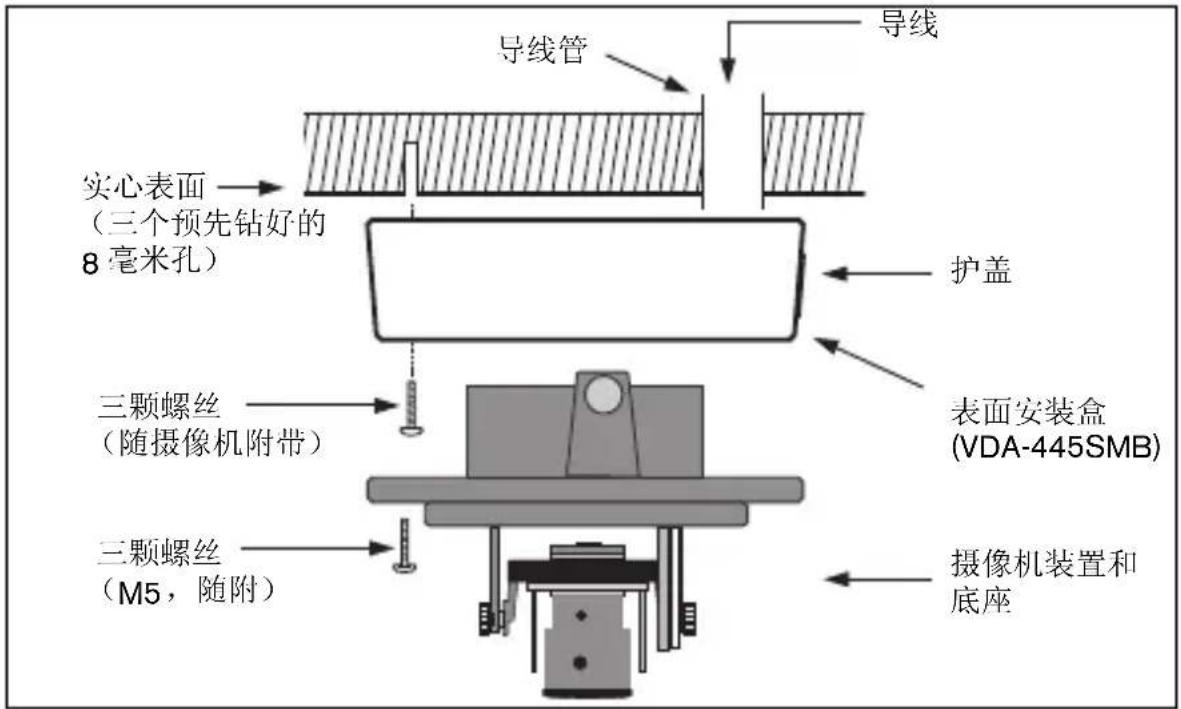

装置可以采用多种方式安装，具体取决于安装表面类型、是否使用电气 接线盒以及是从后部还是从侧面 （安装表面）连接导线。 如果采用表面安装，请使用单独订购的表面安装盒 (VDA-445SMB)，并 将装置安装到此底座上。

• 部分拧入两颗螺丝作为基准孔，并在连接导线时用它们暂时悬挂摄

只有合格的维修人员才能进行安装，并且应遵照美国国家电工 标准或适用的当地电气条例。

• 对于侧面连接，取下保护侧面入口的护盖。 对于后部连接，无需取下护盖。

线束配有一个 BNC 连接器，用于连接视频同轴电缆 （带插针式 BNC 连接器）；并且配有两根已剥皮的低压电源线，用于连接电源连接器。

（此外，还提供了 UTP 适配器附件，以便将 UTP 视频电缆连接至 BNC

连接低压电源线和视频电缆的最简单方法如下：

• 将建筑物连接线穿过安装表面导线孔，使其伸出适当的距离。

• 使用基准孔将安装底座暂时挂在一颗螺丝上，然后稍稍倾斜底座以便

• 将摄像机模块的 BNC 连接器连接至视频同轴电缆。

对于直流电源，极性无关紧要。对于交流电源，请尽可能为多个摄像机 系统保持一致的布线极性，以免在切换视频时出现滚动现象。

连接之前，请确保断开了要接入装置的电缆的电源。确保装置 的电压类型与所用的线路电源相匹配。FlexiDome

您可以将监视器连接至印刷电路板上的 2.5 毫米微型插孔，以帮助设置 摄像机。此插孔提供复合视频信号 （同步）。可用可选电缆 （代码为 S1460）进行此连接。

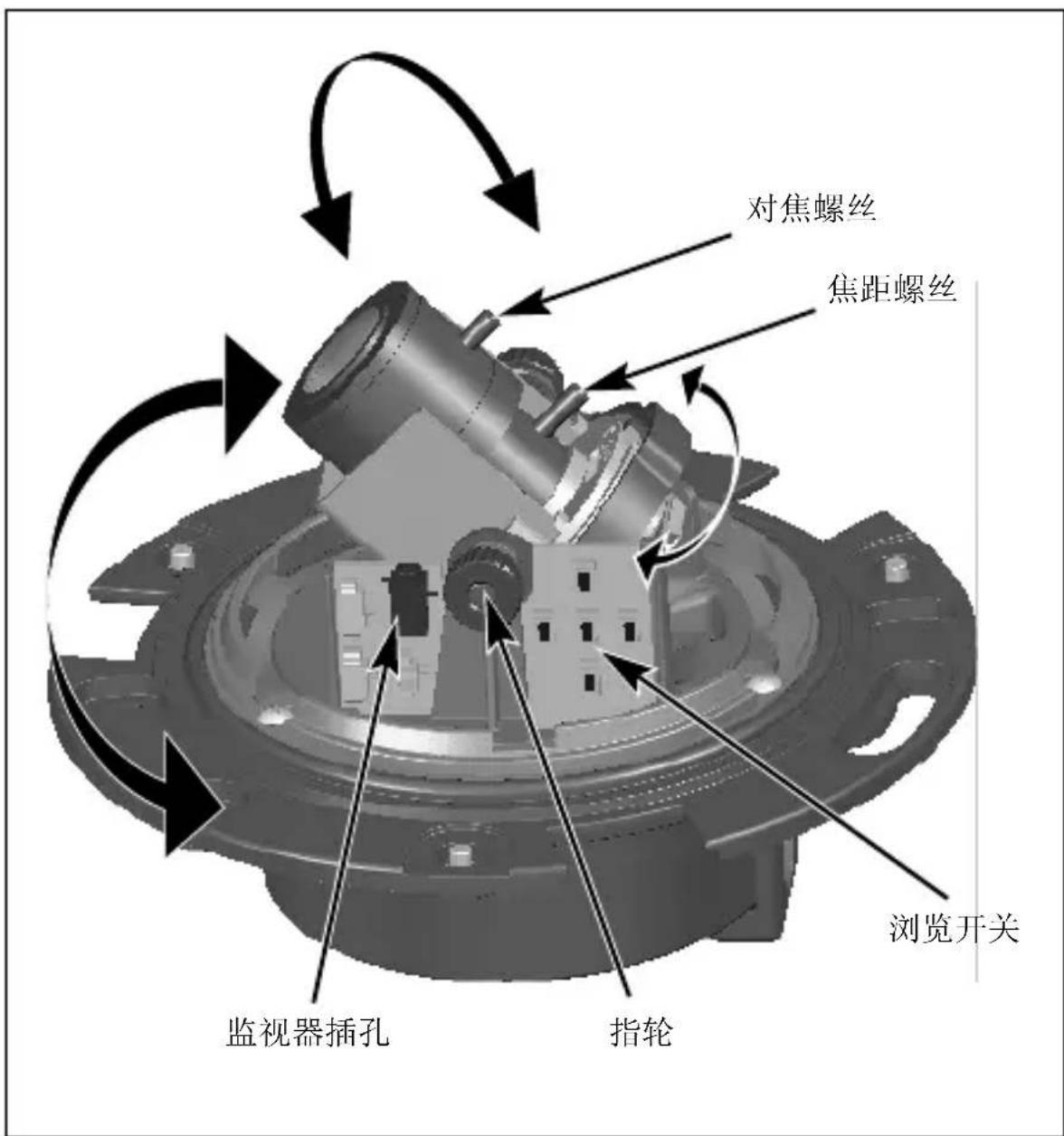

摄像机的物理默认位置是确保图像顶部要与指示标记 TOP 相对应。 摄像机模块的位置可以沿着三根轴进行调整。调整摄像机位置时，请确 保监视器上的图像呈水平显示。通过以下步骤将摄像机安装在所需位置：

• 对于水平调整 （摇摄），请在底座上旋转摄像机模块。旋转角度不得 超过 360°。

• 对于垂直调整 （俯仰），请松开指旋螺钉，定位摄像机，然后轻轻拧 紧指旋螺钉以固定摄像机。

• 为获得水平图像 （适用于倾斜的天花板或侧壁安装），请根据需要旋 转镜头基座，以对准监视器上显示的图像。旋转角度不得超过 340°。

• 要设置变焦镜头的视场，请松开焦距螺丝，然后转动机件，直至监视 器上显示所需视图。（图像不清晰。）

• 松开对焦螺丝并转动机件，直至图像处于焦点位置，从而使图像清晰

• 重复以上两个调节步骤，直至所需视图清晰。

• 拧紧上述两颗螺丝。 当球型罩固定到位后，验证图像是否处于焦点位置。如果需要，请重新

CCD 图像传感器是一个高度精密的元件，要小心处理以保证 正常的性能和更长的使用寿命。无论在工作还是存放条件下， 都不要让传感器暴露在阳光直射或明亮的聚光灯下。避免强光 进入摄像机的视场。FlexiDome

定位摄像机并进行所有调节后，请关闭装置。

• 将内部衬板固定到位，其边缘应对准底座上的支架。

• 将装饰环和球型罩放置在底座上。（如果需要，请用软布清洁其表

• 通过顺时针旋转将装饰环固定到摄像机底座上。FlexiDome

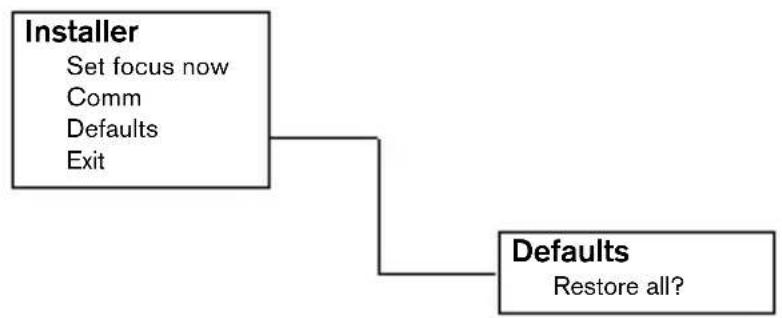

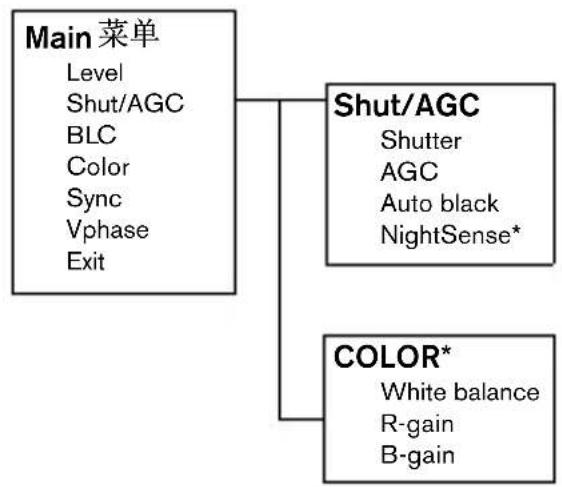

摄像机无需进一步调整便可提供优异的图像。然而， 对于特定环境，可以调整先进设置选项以让摄像机提供最佳的图像效果。 有两个菜单：Main 菜单和 Installer 菜单。 Main 菜单允许用户为每个模式选择和设置图像增强功能。如果不满意自 己的更改，可以随时恢复模式的默认值。 摄像机还配有一个 Installer 菜单，用户从中可以设定安装设置。 Main 菜单和 Installer 菜单提供了一些可以直接选择的功能或一些用于

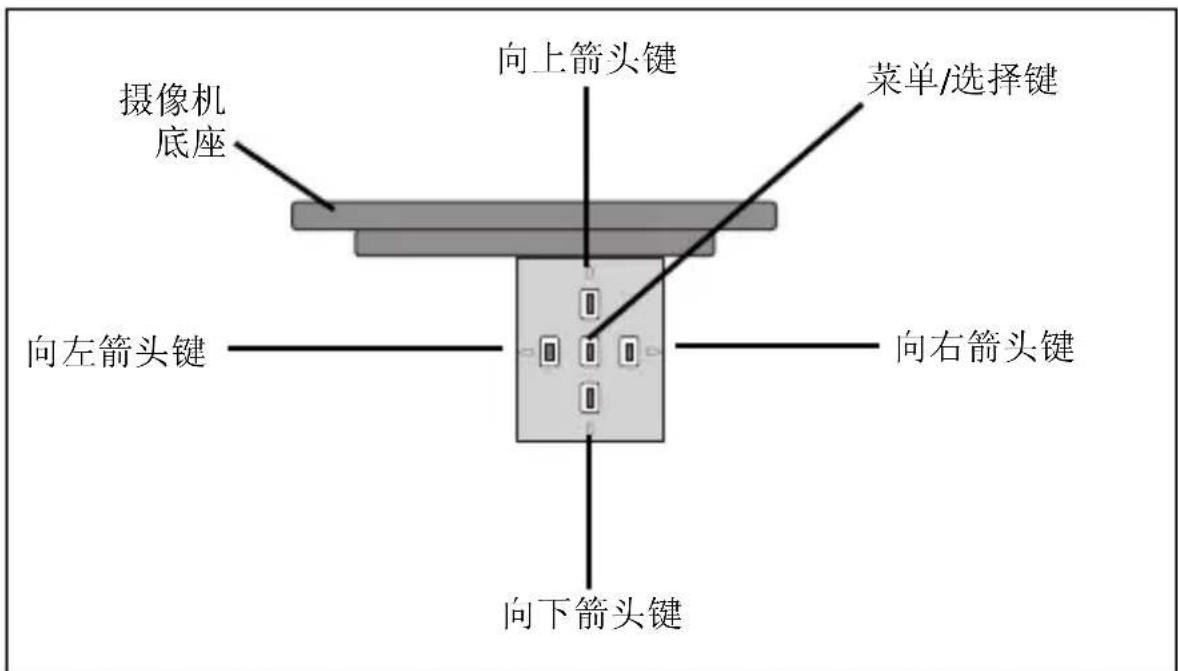

有五个按键可用于浏览各菜单。要进入设置菜单，请按菜单/选择键 （位于中心位置）。主菜单会出现在 OSD 上。此时，用户即可使用各个

当 Bilinx™ 通信链接处于活动状态时，摄像机上的按钮会被禁用。此外， 用户还可以对 Bilinx™ 进行设置，让摄像机按钮即使在 Bilinx™ 未有效控 制摄像机时也处于禁用状态。这可以防止他人擅自更改摄像机的设置。FlexiDome

• 按菜单/选择键可以进入菜单或移至下一个或上一个菜单。

• 按住菜单/选择键大约 1.5 秒可以打开 Installer 菜单。

• 向上或向下箭头键用于向上或向下滚动菜单。

• 向左或向右箭头键用于在选项之间移动或设置参数。

• 在菜单中时，快速按菜单/选择键两次可以恢复所选项目的厂商默

• 要从任一菜单中同时关闭所有菜单，请选择 Exit 选项，然后按住菜 单/选择键不放，直到菜单消失。

• 仅适用于彩色机型摄像机。如果摄像机处于黑白模式，则所有与色彩相 关的菜单项均会被禁用，无法进入。 Shutter/AGC

时，摄像机会优化所选图像区域的视 频电平。此区域之外的部分可能未曝光，也可能 过度曝光 （这是正常设置）。 COLOR*

LINE LOCK 可以与电源频率同步。选择 INTERNAL 可以使用内部同步 （通过直流电源自

无频闪模式可以消除光源的干扰 （建议只 将此模式用于视频光圈或

Autoblack （自动黑电平）选项可以自动增加图 像细节的可见度。FlexiDome

如果启用 NightSense™ 选项，则图像中可能会出现一些信噪或斑点，这是

如果摄像机处于黑白模式，则所有与色彩相关的菜单项均会被禁用，无法

• 仅适用于彩色机型摄像机。 ** 只有在特殊的场景条件下才需更改白点偏置。 NIGHTSENSE*

AUTO 模式下，摄像机在弱光条件下自动趋

FORCED 模式下，摄像机保持高灵敏度的

ATW ：自动跟踪白平衡这一功能允许摄像机不 断地作出调整以获得最佳的色彩重现。

EXIT 　 退出菜单FlexiDome

此摄像机配有一个同轴电缆通信收发器。与 VP-CFGSFT 配合使用时， 可在同轴电缆的前端调整摄像机。所有菜单均可远程访问，以便用户充 分控制摄像机。通过此通信，用户还可禁用摄像机上的本地按键。在使 用远程控制时，为了避免中断已安装的摄像机上的通信，已禁用了

强制镜头完全打开光圈。立即调节镜头焦距。 COMM

DEFAULTS 选择子菜单 将所有模式的所有设置恢复至厂商默认值

DEFAULTS 选择以恢复厂商默认值。此时会显示一个确认屏 幕。在重设模式后，需等待

EXIT 　 退出菜单FlexiDome

自动黑电平 可以选择打开或关闭 自动增益控制 可以选择打开 (20 dB)

控制 通过软键操作的屏显菜单FlexiDome

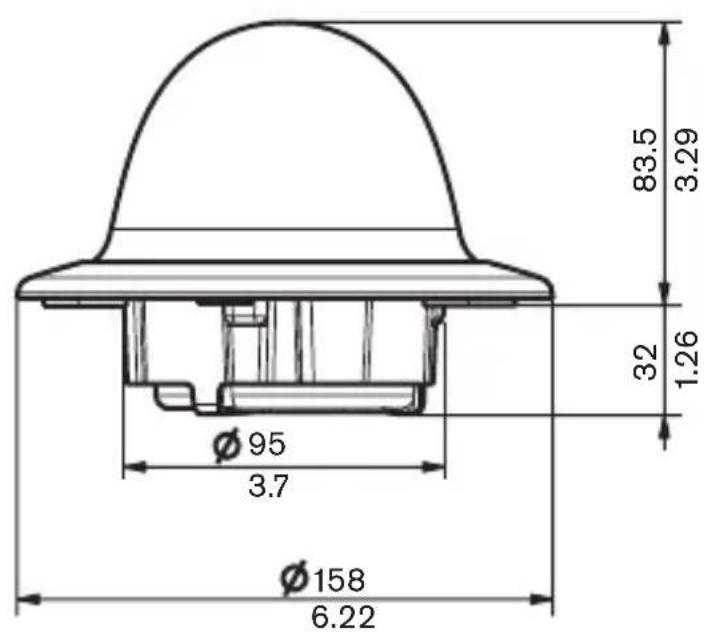

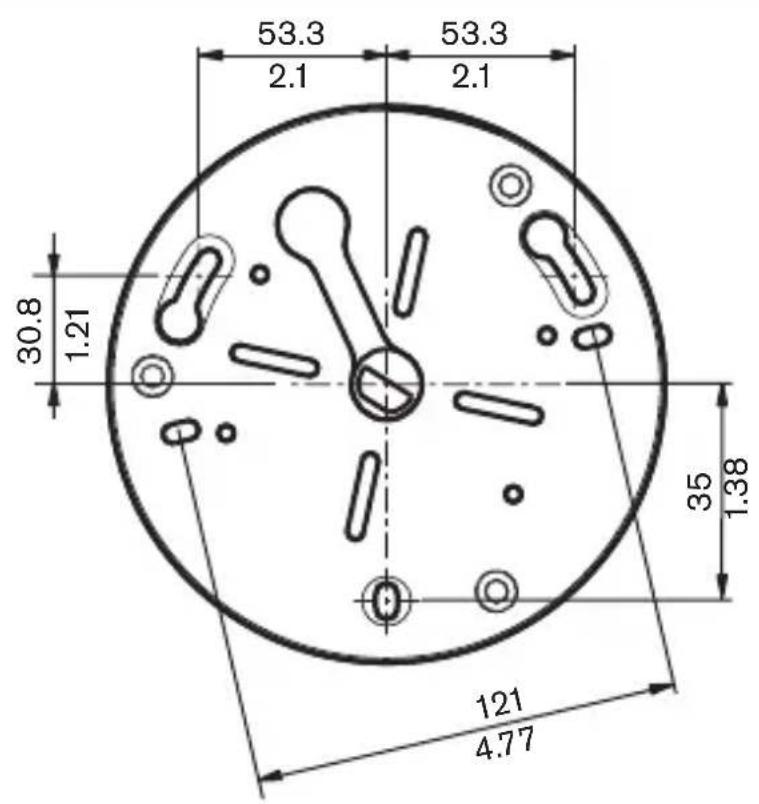

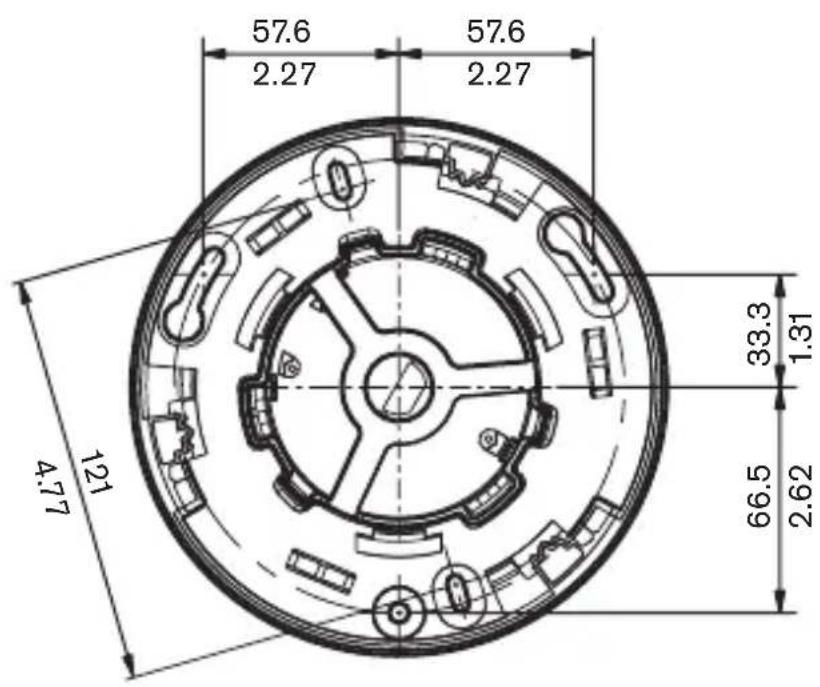

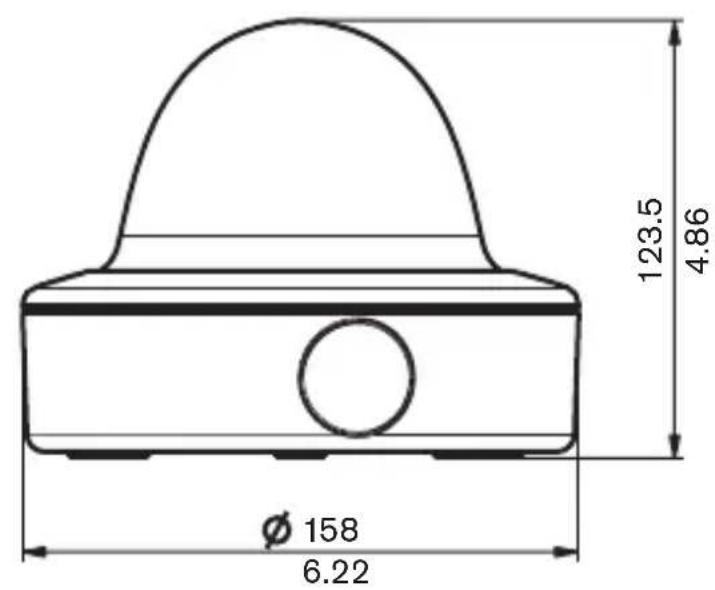

V1.0 中文 | 192 采用表面安装盒时的尺寸 （毫米
