MANUAL DE USUARIO VDC455V0910S BOSCH

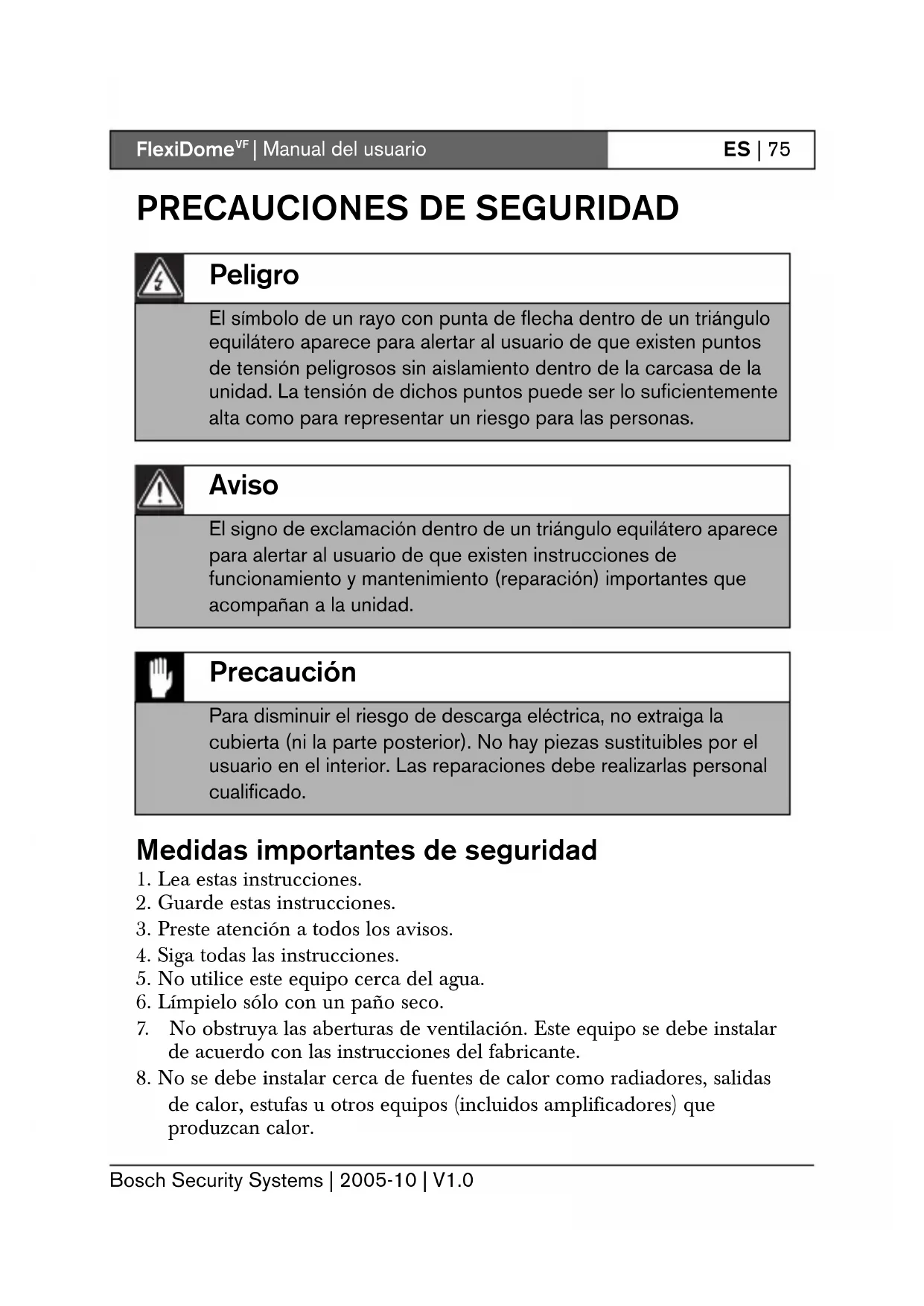

Medidas importantes de seguridad

3. Preste atención a todos los avisos.

4. Siga todas las instrucciones.

5. No utilice este equipo cerca del agua.

6. Límpielo sólo con un paño seco.

7. No obstruya las aberturas de ventilación. Este equipo se debe instalar

de acuerdo con las instrucciones del fabricante.

8. No se debe instalar cerca de fuentes de calor como radiadores, salidas

de calor, estufas u otros equipos (incluidos amplificadores) que produzcan calor. Peligro El símbolo de un rayo con punta de flecha dentro de un triángulo equilátero aparece para alertar al usuario de que existen puntos de tensión peligrosos sin aislamiento dentro de la carcasa de la unidad. La tensión de dichos puntos puede ser lo suficientemente alta como para representar un riesgo para las personas. Aviso El signo de exclamación dentro de un triángulo equilátero aparece para alertar al usuario de que existen instrucciones de funcionamiento y mantenimiento (reparación) importantes que acompañan a la unidad. Precaución Para disminuir el riesgo de descarga eléctrica, no extraiga la cubierta (ni la parte posterior). No hay piezas sustituibles por el usuario en el interior. Las reparaciones debe realizarlas personal cualificado.FlexiDome

9. No contravenga el objetivo de seguridad del enchufe polarizado o

provisto de toma de tierra. Un enchufe polarizado dispone de dos hojas, una más ancha que la otra. Un enchufe con toma de tierra dispone de dos hojas, además de una tercera patilla de toma de tierra. La hoja ancha y la tercera patilla cumplen una función de seguridad. Si el enchufe suministrado no encaja en la toma de corriente, consulte a un electricista.

10. Debe protegerse el cable de alimentación de manera que no se pise ni

quede pillado por otros objetos, especialmente en los enchufes, las tomas de corriente y los puntos de salida del equipo.

11. Únicamente se deben utilizar conexiones y accesorios especificados

12. Este equipo se debe desenchufar de la toma de corriente durante las

tormentas eléctricas o cuando no se vaya a utilizar durante largos períodos.

13. Deje que personal cualificado lleve a cabo las reparaciones. Será

necesario reparar este equipo cuando sufra cualquier tipo de daño, como por ejemplo cuando el cable de alimentación o el enchufe estén dañados, cuando se haya derramado líquido o hayan caído objetos en el interior del equipo, si el equipo ha quedado expuesto a la lluvia o la humedad, si no funciona normalmente o si se ha caído.

14. Se debe incorporar un conmutador de alimentación con una

separación de contacto de 3 mm como mínimo en cada poste en la instalación eléctrica del edificio. Aviso Para reducir el riesgo de incendio o de descarga eléctrica, evite que este aparato quede expuesto a la lluvia o la humedad y no coloque encima del mismo objetos llenos de líquido, como floreros.FlexiDome

| Manual del usuario Bosch Security Systems | 2005-10 | V1.0 ES | 77 Información de FCC Este equipo se ha probado y cumple los límites establecidos para dispositivos digitales de Clase B, de conformidad con lo dispuesto en el artículo 15 de las normas de la FCC. Estos límites se han establecido para proporcionar un nivel razonable de protección frente a las interferencias perjudiciales que pueden producirse en zonas residenciales. Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala y utiliza de conformidad con las instrucciones, puede causar interferencias perjudiciales para las comunicaciones por radio. Sin embargo, no se garantiza que no se produzca ninguna interferencia en una instalación determinada. Si este equipo causa interferencias perjudiciales en la recepción de radio o televisión, que detectará encendiendo y apagando el equipo, se recomienda al usuario que corrija la interferencia mediante una o más de las siguientes medidas:

• Reoriente o vuelva a colocar la antena de recepción.

• Aumente la separación entre el equipo y el receptor.

• Conecte el equipo en una toma de corriente o un circuito diferente al que conectó el receptor.

• Consulte a su distribuidor o a un técnico de radio o televisión cualificado para obtener ayuda. Nota Cualquier cambio o modificación del equipo que no haya sido aprobado expresamente por Bosch podrá invalidar la autoridad del usuario para utilizar el equipo. Para obtener información adicional o hablar con un representante, póngase en contacto con la oficina de Bosch Security Systems más cercana o visite nuestro sitio Web en www.boschsecuritysystems.es. Precaución La unidad de la fuente de alimentación de bajo voltaje debe cumplir con la norma EN/UL 60950. La fuente de alimentación debe ser una unidad SELV-LPS o SELV - clase 2 (Safety Extra Low Voltage - Limited Power Source, tensión baja y seguridad adicional - fuente de alimentación limitada).FlexiDome

es una cámara de burbuja para vigilancia pequeña y discreta que contiene una cámara CCD de 1/3 de pulgada de alto rendimiento con lentes varifocales integrales. La unidad integrada se monta en una caja de registro, en la pared o en el techo. La robusta fabricación de la caja y la burbuja de policarbonato protegen el módulo de la cámara de posibles daños. La cámara incorpora un sistema de procesamiento digital de señales para obtener imágenes de la mejor calidad en todas las condiciones de iluminación. La cámara FlexiDome

se instala fácilmente y está lista para su uso; constituye la solución ideal para obtener imágenes en lugares cerrados con condiciones adversas. Entre sus características se incluyen:

• Domo de policarbonato

• Resolución de 540 líneas de TV para las cámaras de color

• Menú de configuración en pantalla

• Comunicación coaxial bidireccional Bilinx™ La cámara FlexiDome

está disponible en versiones color y monocromo.FlexiDome

| Manual de instalación Bosch Security Systems | 2005-10 | V1.0 ES | 79 Descripción del número de modelos FlexiDome

color Desembalaje Desembale y maneje el equipo con cuidado. El paquete contiene:

• Cámara FlexiDome integrada

• Kit con piezas de montaje

• Manual de instalación Nota Si el equipo se ha dañado durante el envío, vuelva a embalarlo en el embalaje original y comuníquelo al agente de transporte o a su distribuidor. Número de modelo VDM- 345V03-10 VDM- 345V04-10 VDM- 345V03-20 VDM- 345V04-20 Lente Varifocal 2,6-6 mm F1.4-360 Varifocal 4-9 mm F1.6-360 Varifocal 2,6-6 mm F1.4-360 Varifocal 4-9 mm F1.6-360 Estándar CCIR EIA Voltaje de suministro 24 Vca, 50 Hz o 12 Vcc 24 Vca, 60 Hz o 12 Vcc Tipo de CCD 1/3" Número de modelo VDC- 445V03-10 VDC- 445V04-10 VDC- 445V03-20 VDC- 445V04-20 Lente Varifocal 2,6-6 mm F1.4-360 Varifocal 4-9 mm F1.6-360 Varifocal 2,6-6 mm F1.4-360 Varifocal 4-9 mm F1.6-360 Estándar Color PAL Color NTSC Voltaje de suministro 24 Vca, 50 Hz o 12 Vcc 24 Vca, 60 Hz o 12 Vcc Formato CCD 1/3"FlexiDome

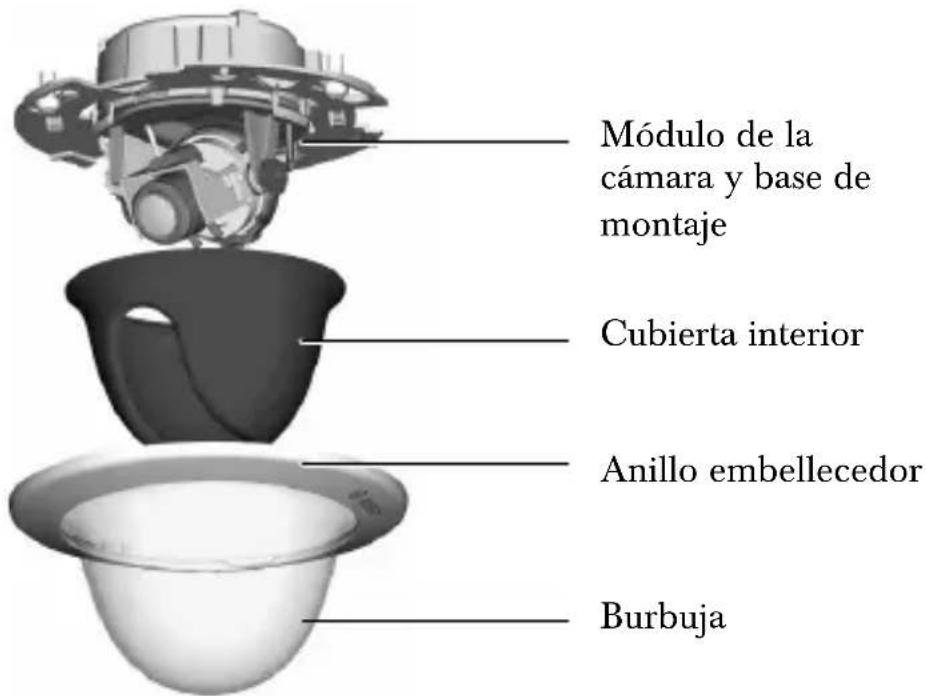

| Manual de instalación Bosch Security Systems | 2005-10 | V1.0 ES | 80 Desmontaje La unidad de cámara/carcasa se compone de las siguientes piezas: Para desmontar la unidad, realice los siguientes pasos:

• Gire el anillo embellecedor hacia la izquierda para liberarlo de la bayoneta de la base de la cámara.

• Extraiga el anillo embellecedor con la burbuja.

• Extraiga la cubierta interior separándola de la base. Precaución La instalación la debe realizar únicamente personal cualificado de conformidad con el National Electrical Code de EE.UU. o las normas aplicables en su país. Precaución El módulo de la cámara es un dispositivo sensible y debe manejarse con cuidado. Procure que no se le caiga cuando desmonte la unidad. Módulo de la cámara y base de montaje Cubierta interior Anillo embellecedor BurbujaFlexiDome

| Manual de instalación Bosch Security Systems | 2005-10 | V1.0 ES | 81 Montaje de la unidad Puede montar la unidad de distintas maneras en función del tipo de superficie, de si va a usar una caja de registro o de la parte, trasera o lateral (montaje en superficie), en que vaya a realizar la conexión. Si la unidad se monta en superficie, utilice la caja de montaje en superficie (VDA-445SMB) que se adquiere por separado y monte la unidad en la base. Sugerencias

• Consulte la ilustración de las dimensiones para localizar la posición exacta de los orificios para tornillos y el orificio de entrada para los cables.

• Atornille parcialmente dos tornillos de los orificios principales y utilícelos para colgar la cámara de manera temporal mientras se realizan las conexiones. Las siguientes figuras muestran las diferentes maneras de montar la unidad. Figura 1 Conexión trasera: superficie con huecos Precaución La instalación la debe realizar únicamente personal cualificado de conformidad con el National Electric Code de EE.UU. o las normas aplicables en su país. Cables Superficie resistente (tres orificios de 8 mm perforados previamente) Tres tornillos (incluidos) Base de montajeFlexiDome

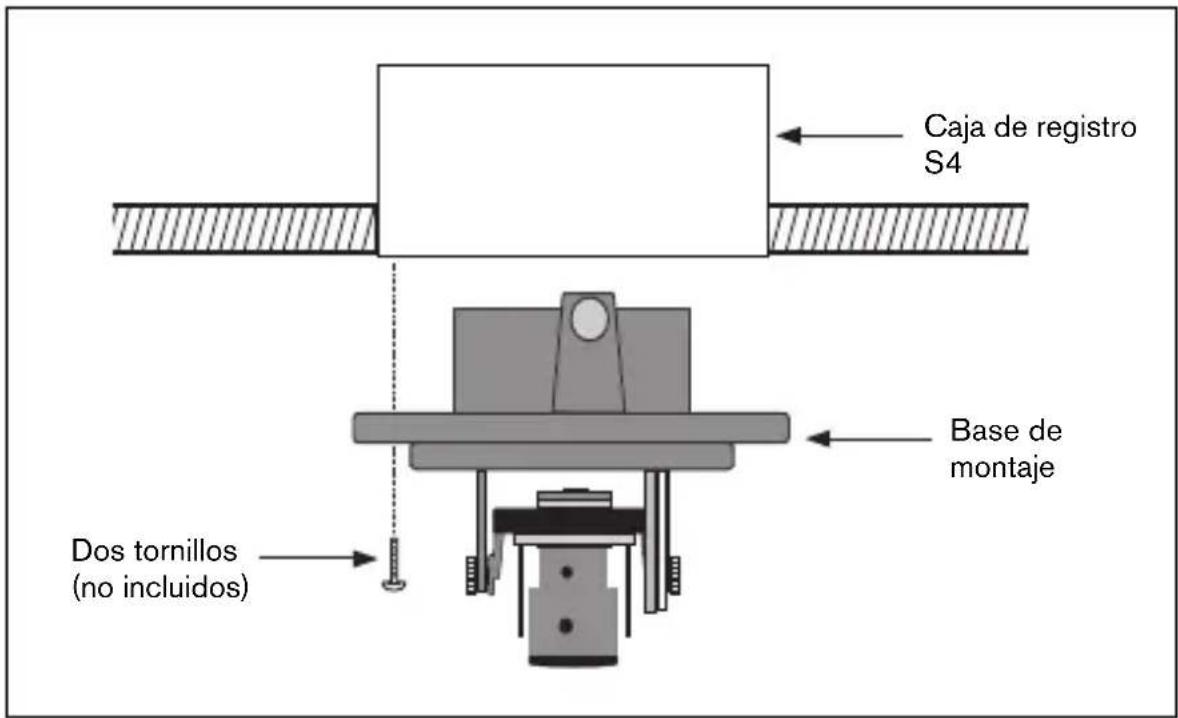

| Manual de instalación Bosch Security Systems | 2005-10 | V1.0 ES | 82 Figura 2 Conexión a una caja de registro (4S) Figura 3 Montaje en superficie: conexión lateral Caja de registro

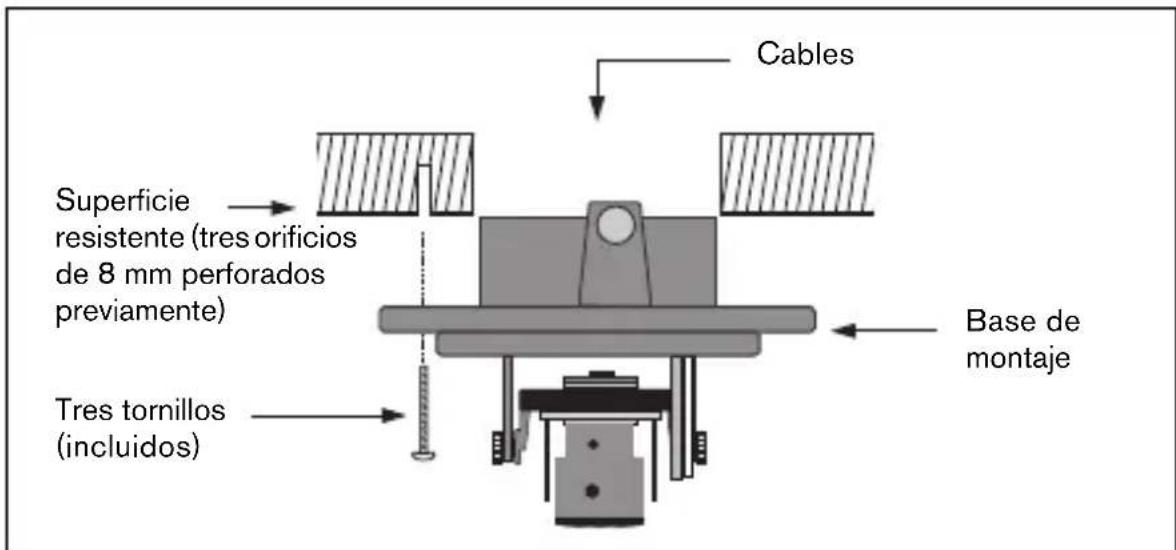

Dos tornillos (no incluidos) Base de montaje Cables Tres tornillos (M5, incluidos) Base de montaje elevado (VDA-445SMB) Conducto Tres tornillos (incluidos con la cámara) Unidad de la cámara y base Superficie sólida (tres orificios de 8 mm perforados previamente)FlexiDome

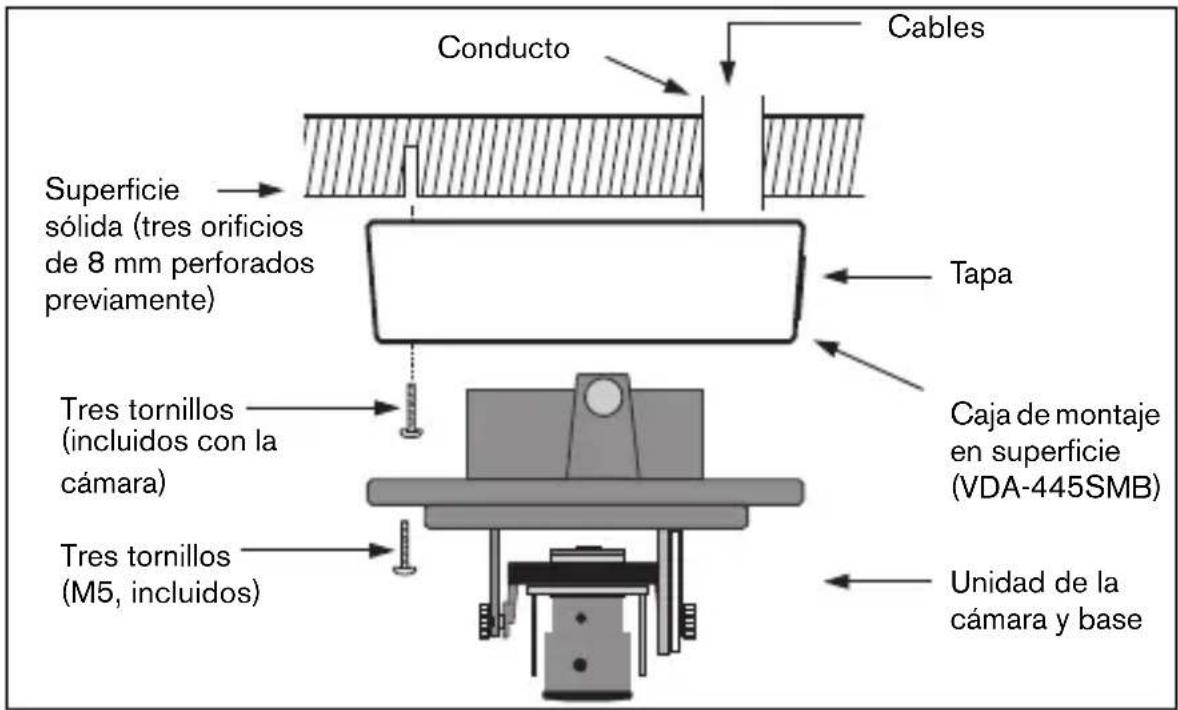

| Manual de instalación Bosch Security Systems | 2005-10 | V1.0 ES | 83 Figura 4 Montaje en superficie: conexión trasera Montaje elevado Al utilizar la caja de montaje en superficie:

• Si la conexión es lateral, extraiga la cubierta de la entrada lateral. Si la conexión es trasera, deje la cubierta en su lugar.

• Una el conducto a la base de montaje.

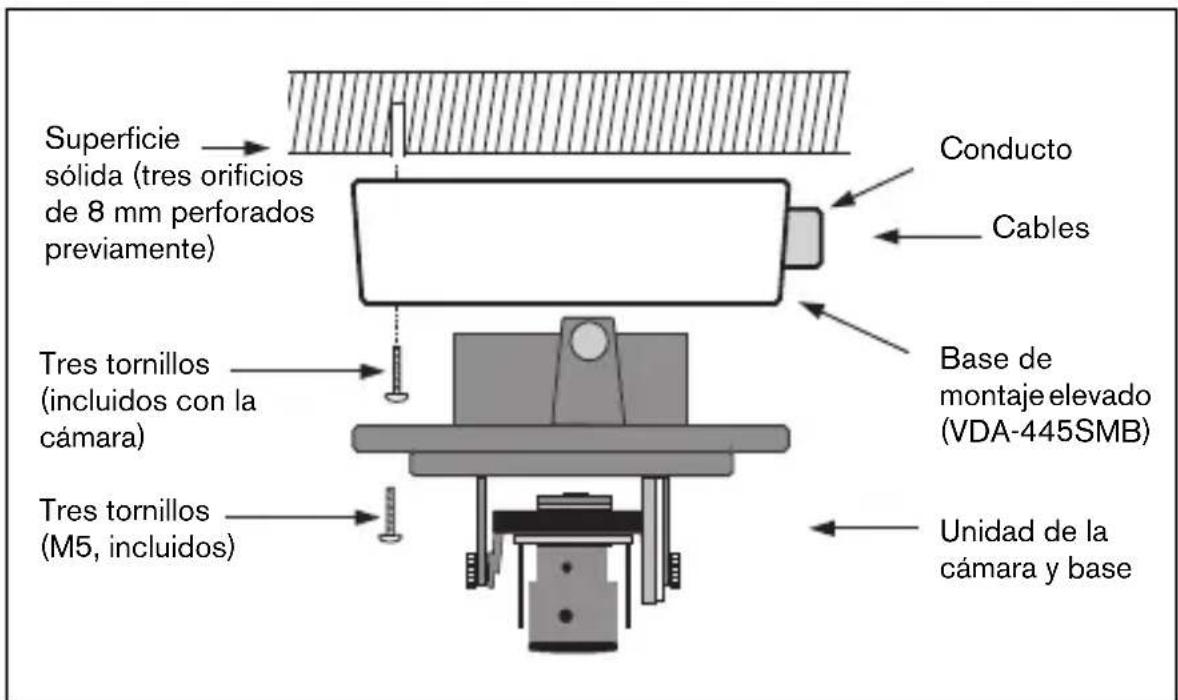

• Realice la conexión en el interior de la cubierta de montaje. Tapa Tres tornillos (M5, incluidos) Caja de montaje en superficie (VDA-445SMB) Conducto Tres tornillos (incluidos con la cámara) Unidad de la cámara y base Superficie sólida (tres orificios de 8 mm perforados previamente) CablesFlexiDome

| Manual de instalación Bosch Security Systems | 2005-10 | V1.0 ES | 84 Conexión y configuración Conexiones de cable y vídeo El cableado tiene un conector BNC para admitir el cable coaxial del vídeo (con conector BNC macho) y dos cables pelados de bajo voltaje para la conexión a un conector de alimentación. (Hay disponible un accesorio adaptador UTP para que se pueda conectar un cable de vídeo UTP al conector BNC.) La manera más sencilla de conectar los cables de alimentación de bajo voltaje y la conexión de vídeo es la siguiente:

• Pase las conexiones de montaje por el orificio para cables de la superficie de manera que queden colgadas sin problemas.

• Introduzca dos tornillos parcialmente en los orificios perforados previamente.

• Cuelgue temporalmente la base de montaje con un solo tornillo por uno de los orificios principales e inclínela ligeramente para acceder a las conexiones de los cables.

• Conecte el conector BNC del módulo de la cámara al cable coaxial de vídeo.

• Conecte los cables de alimentación pelados al conector de alimentación. Nota Para alimentación de CC, la polaridad no es importante. En el caso de alimentación de CA, intente mantener una polaridad de cables homogénea en los diferentes sistemas de cámara para impedir el movimiento de barrido de la imagen al pasar de una cámara a otra.

• Vuelva a pasar las conexiones por el orificio para cables de la superficie.

• Fije la base de montaje a la superficie con tres tornillos. Precaución Antes de empezar, asegúrese de desconectar la alimentación del cable que va a instalar en la unidad. Asegúrese de que la unidad es del tipo de voltaje adecuado para la corriente de alimentación que se está utilizando.FlexiDome

| Manual de instalación Bosch Security Systems | 2005-10 | V1.0 ES | 85 Configuración de la cámara Puede conectar un monitor al conector de miniatura de 2,5 mm que se encuentra en la tarjeta de circuitos impresa para configurar la cámara. Este conector proporciona una señal de vídeo compuesto (con sincronización). Existe un cable opcional (código número S1460) para realizar esta conexión. Ruedecillas Toma del monitor Conmutadores de navegación Enfoque Distancia focalFlexiDome

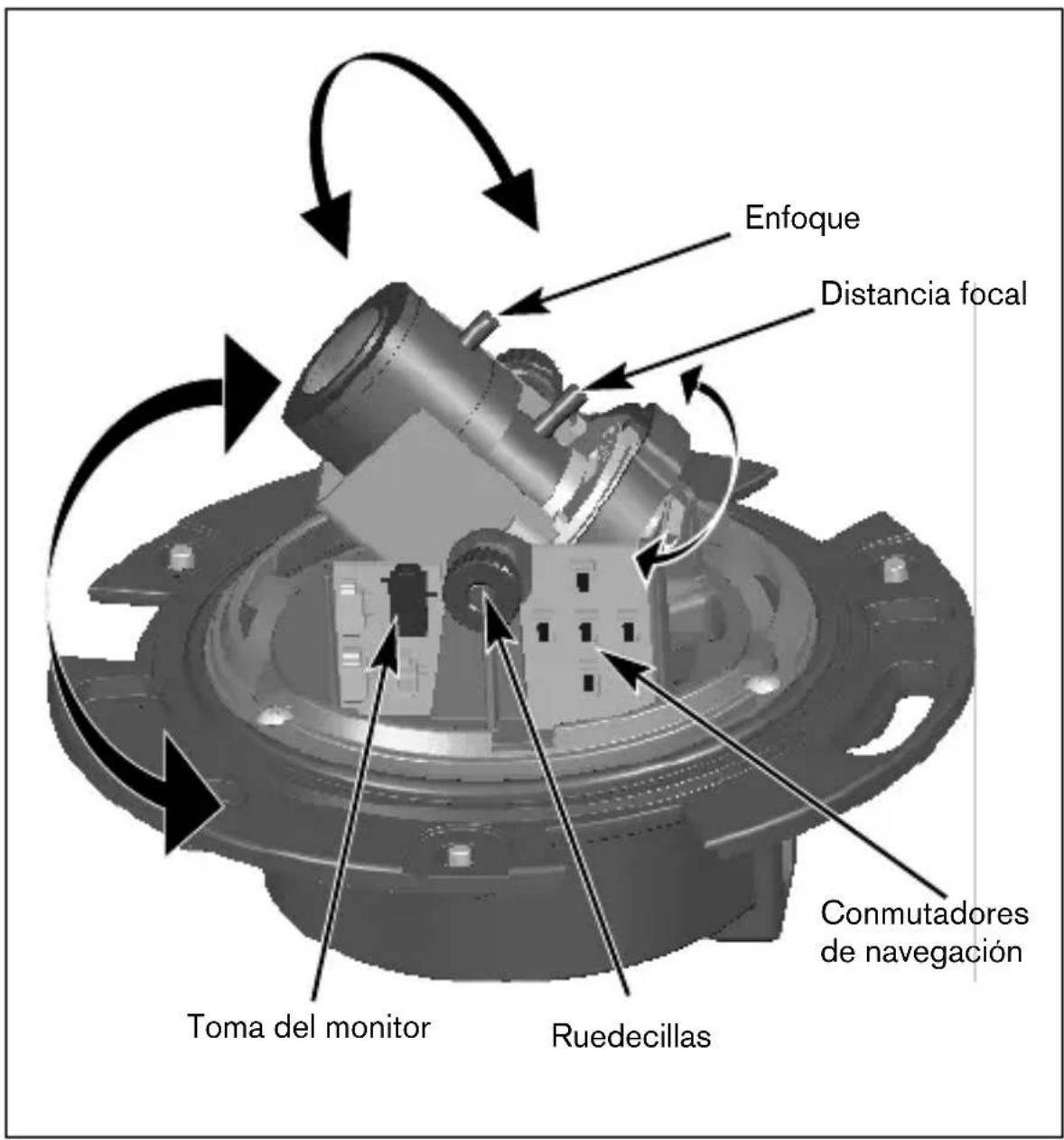

| Manual de instalación Bosch Security Systems | 2005-10 | V1.0 ES | 86 Colocación de la cámara La posición predeterminada de la cámara es aquella en la que la parte superior de la imagen coincida con la indicación TOP. Es posible ajustar la posición del módulo de la cámara en tres ejes. Al ajustar la posición de la cámara, asegúrese de que la imagen que aparece en el monitor está nivelada. Realice los siguientes pasos para ajustar la cámara a la posición deseada:

• Para un ajuste horizontal (giro), gire el módulo de la cámara por la base. No la gire más de 360°.

• Para un ajuste vertical (inclinación), afloje los tornillos de palometa, coloque la cámara y, a continuación, apriete los tornillos con cuidado para fijarla.

• Para obtener un horizonte horizontal (en techos inclinados o soporte de pared), gire la base de la lente según sea necesario para alinear la imagen que aparece en el monitor. No la gire más de 340°. Distancia focal y enfoque

• Para establecer el campo de visión de la lente varifocal, afloje el tornillo de distancia focal y gire el mecanismo hasta que el campo de visión necesario aparezca en el monitor. (La imagen se desenfoca.)

• Afloje el tornillo de enfoque y gire el mecanismo hasta que la imagen quede bien enfocada en el monitor.

• Vuelva a ajustar la distancia focal si es necesario.

• Repita estos dos ajustes hasta que la imagen deseada esté enfocada.

• Apriete ambos tornillos. Verifique que la imagen permanece enfocada cuando se coloca la burbuja en su lugar. Vuelva a enfocar si es necesario. Precaución Los sensores de imagen CCD son muy sensibles y precisan de un cuidado especial para un rendimiento adecuado y una larga duración. No los exponga a la luz directa o a focos brillantes, independientemente de que esté o no en funcionamiento. Evite luces brillantes en el campo de visión de la cámara.FlexiDome

| Manual de instalación Bosch Security Systems | 2005-10 | V1.0 ES | 87 Cierre de la unidad Cuando haya establecido la posición de la cámara y todos los ajustes, cierre la unidad.

• Coloque la cubierta interior en su lugar alineando la aleta con el soporte de la base.

• Coloque el anillo embellecedor con la burbuja sobre la base. (Si es necesario, limpie la superficie con un paño suave.)

• Fije el anillo embellecedor a la base de la cámara girándolo hacia la derecha.FlexiDome

ofrece imágenes óptimas sin necesidad de realizar ajustes adicionales. No obstante, dispone de diversas opciones de configuración avanzada para obtener los mejores resultados en condiciones especiales. Existen dos menús; un menú Main y un menú Installer. El menú Main permite seleccionar y configurar las funciones de mejora de imágenes para cada modo. Si no está satisfecho con los cambios, puede restablecer los valores predeterminados del modo. La cámara dispone además del menú Installer en el que se pueden definir los parámetros de instalación. Los menús Main e Installer poseen funciones que se pueden seleccionar directamente, así como submenús para una configuración más precisa. Acceso y desplazamiento por los menús Se utilizan cinco teclas para el desplazamiento por los diferentes menús. Para acceder a los menús de configuración, pulse la tecla de selección de menú (centro). Aparece el menú principal (Main) en la visualización en pantalla (OSD). Utilice las teclas de flecha para desplazarse. Si el enlace de comunicación Bilinx™ está activo, los botones de la cámara estarán desactivados. Asimismo, puede configurar Bilinx™ para que los botones de la cámara permanezcan desactivados aun cuando Bilinx™ no controle la cámara de forma activa. De esta forma, se evita la modificación no autorizada de la configuración de la cámara.FlexiDome

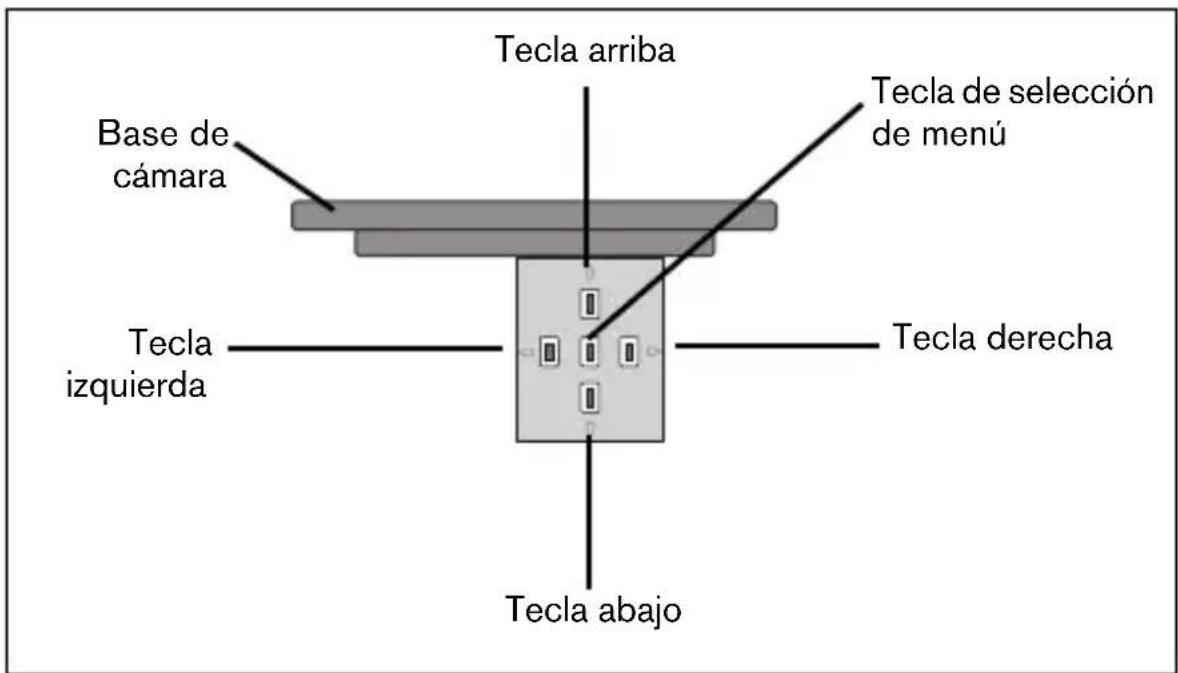

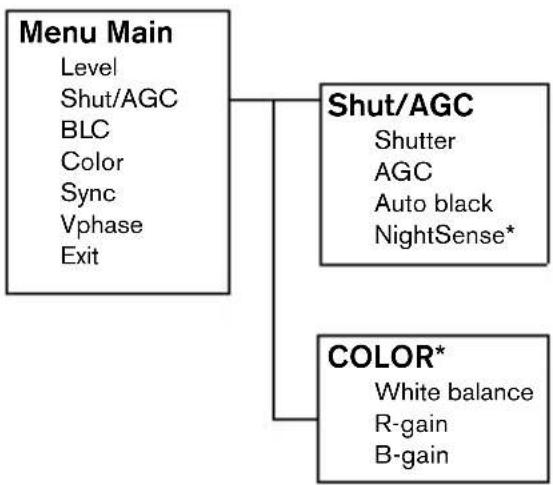

| Manual de instalación Bosch Security Systems | 2005-10 | V1.0 ES | 90 Instrucciones de desplazamiento por los menús Uso de las 5 teclas

• Pulse la tecla de selección de menú para acceder a los menús o para desplazarse al menú anterior o al siguiente.

• Pulse la tecla de selección de menú aproximadamente 1,5 segundos para abrir el menú Installer.

• Utilice las teclas arriba y abajo para desplazarse hacia arriba o hacia abajo en un menú.

• Utilice las teclas izquierda y derecha para desplazarse por las opciones o para definir los parámetros.

• En un menú, si se pulsa dos veces con rapidez la tecla de selección de menú, se restablece el valor predeterminado de fábrica de la opción seleccionada.

• Para cerrar todos los menús a la vez desde cualquiera de ellos, seleccione la opción Exit y mantenga pulsada la tecla de selección de menú hasta que éste desaparezca. Tecla de selección de menú Tecla derecha Tecla abajo Tecla arriba Tecla izquierda Base de cámaraFlexiDome

• Sólo en la versión de color de la cámara. Si una cámara de color está en modo monocromo, se desactivarán todas las opciones de menú relacionadas con el color y no se podrá acceder a ellas. Submenú Shutter/AGC Función Selección Descripción LEVEL -15 - 0 - +15 Permite ajustar el nivel de salida de vídeo. SHUT/AGC Seleccionar submenú Permite acceder al menú Shutter/Automatic Gain Control. BLC ON, OFF Si el valor es ON, se optimiza el nivel de vídeo del área seleccionada de la imagen. Es posible que las partes situadas fuera de dicha área sufran una subexposición o sobreexposición (es algo normal). COLOR* ATW ATB HOLD Seleccionar submenú Permite acceder al menú de color.

INTERNAL Seleccione LINE LOCK para sincronizar la cámara con la frecuencia de la alimentación. Seleccione INTERNAL para utilizarla con la sincronización interna (seleccionada automáticamente con la CC). VPHASE 0, 2, … 358° Permite ajustar la transferencia de fase vertical (cuando se encuentra en modo LINE LOCK y se detecta una frecuencia de alimentación válida). EXIT Permite salir del menú. Función Selección Descripción SHUTTER AES, FL • AES (obturador automático): la cámara define automáticamente la velocidad óptima del obturador.

• FL: modo sin destellos que evita interferencias de fuentes de luz (sólo se recomienda su uso con lentes DC iris o Autoiris). AGC ON/OFF Automatic gain control. AUTOBLACK ON/OFF Autblack incrementa la visibilidad de los detalles automáticamente.FlexiDome

• Sólo en la versión de color de la cámara. Nota Si se activa NightSense™, es posible que aparezcan ruidos o puntos en la imagen. Se trata de la respuesta normal de la cámara. Si una cámara de color está en modo monocromo, se desactivarán todas las opciones de menú relacionadas con el color y no se podrá acceder a ellas. Submenú Color*

• Sólo en la versión de color de la cámara. ** Sólo es necesario cambiar el desplazamiento de puntos blancos en escenas con condiciones especiales. NIGHTSENSE* AUTO FORCED OFF Nightsense™ amplía el rendimiento de la cámara en condiciones de poca luz.

• En modo AUTO, la cámara pasa a vídeo monocromo en condiciones de poca luz automáticamente.

• En modo FORCED, la cámara mantiene el funcionamiento en vídeo monocromo de alta sensibilidad. EXIT Permite salir del menú. Función Selección Descripción WHITE BALANCE ATW AWB HOLD

• ATW: el ajuste automático del equilibrio de blancos permite a la cámara realizar ajustes de forma constante para obtener una reproducción en color óptima.

• AWB HOLD: permite poner la función ATW en modo suspendido y guarda la configuración de color. RED gain** -5 - 0 - +5 Desplaza la alineación de puntos blancos de fábrica (la reducción de rojo introduce más cian). BLUE gain** -5 - 0 - +5 Desplaza la alineación de puntos blancos de fábrica (la reducción de azul introduce más amarillo). EXIT Permite salir del menú.FlexiDome

| Manual de instalación Bosch Security Systems | 2005-10 | V1.0 ES | 93 Ajustes de Installer Menú Install Procedimiento de ajuste de lente DC iris:

1. Afloje el tornillo de bloqueo del foco.

2. Se resalta SET BACK FOCUS NOW en el menú.

3. Gire el dispositivo de ajuste del foco según sea necesario.

4. Apriete el tornillo de bloqueo del foco.

5. Salga de la selección del menú.

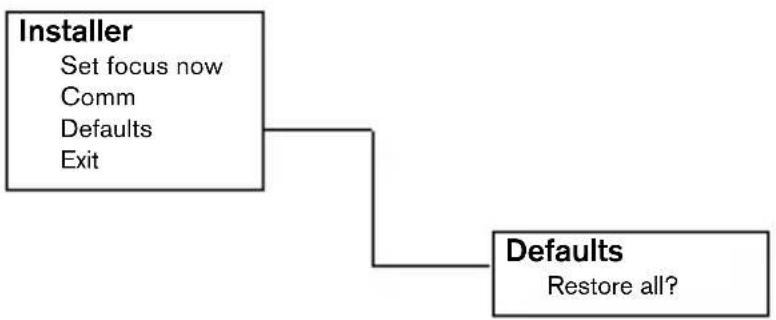

Submenú Defaults Comunicación del control de cámara Esta cámara está equipada con un transceptor de comunicaciones coaxial. Junto con VP-CFGSFT, la cámara se puede ajustar desde el extremo del cabezal del cable coaxial. Se puede acceder a todos los menús de forma remota, lo que proporciona un control total de la cámara. Con este sistema también es posible desactivar las teclas locales de la cámara. Para evitar la pérdida de comunicación en una cámara instalada, la selección Communication ON/OFF no está disponible al utilizar el mando a distancia. Sólo se puede acceder a esta función con los botones de la cámara. Función Selección Descripción SET FOCUS NOW Fuerza la lente para que abra el iris por completo. Ajusta el foco de la lente en el momento. COMM ON, OFF Activa o desactiva la comunicación Bilinx. DEFAULTS Seleccionar submenú Permite devolver todos los ajustes para todos los modos a los valores predeterminados definidos en fábrica. EXIT Permite salir del menú. Función Selección Descripción ALL DEFAULTS Permite restaurar los valores predeterminados definidos en fábrica. Se muestra una pantalla de confirmación. Tras 5 segundos, la cámara optimiza la imagen después de un reajuste del modo. EXIT Permite salir del menú.FlexiDome

| Manual de instalación Bosch Security Systems | 2005-10 | V1.0 ES | 94 Especificaciones técnicas Número de modelo VDC- 445V0x-10 VDC- 445V0x-20 VDC- 345V0x-10 VDC- 345V0x-20 Estándar PAL NTSC CCIR EIA Píxeles activos 752x582 768x492 752x582 768x492 Iluminación mínima < 1,0 lux < 0,4 lux (NightSense activado) < 0,2 lux Resolución 540 líneas de TV 570 líneas de TV Tensión de alimentación nominal 24 VCA o 12 VCC 12-28 VCA (50/60 Hz) 11-36 VCC Todas las versiones Sensor de imágenes CCD interlineal S/R > 50 dB Salida de vídeo 1 Vpp, 75 ohmios Sincronización Selección interna o por sincronismo de línea Obturador Posibilidad de seleccionar obturador electrónico automático (AES) (de 1/60 (1/50) a 1/100000) o sin destellos (Flickerless) Reforzamiento de contraste (Auto black) Posibilidad de seleccionar entre activado (On) y desactivado (Off) AGC Posibilidad de activar (20 dB) o desactivar el control automático de ganancia (AGC) Contorno (Contour) Mejora de la nitidez BLC Posibilidad de seleccionar entre activado (On) y desactivado (Off) Equilibrio de blancos* (White Balance) Automático de 2500 a 9000 K (con modo suspendido del equilibrio automático de blancos, AWB) Lente Varifocal con DC-iris integrada Consumo de electricidad < 5 W Dimensiones 58 x 66 x 122 mm Peso 550 g Temperatura de funcionamiento De -10° a 45 °C Controles Visualización en pantalla (OSD) con tecla multifunciónFlexiDome

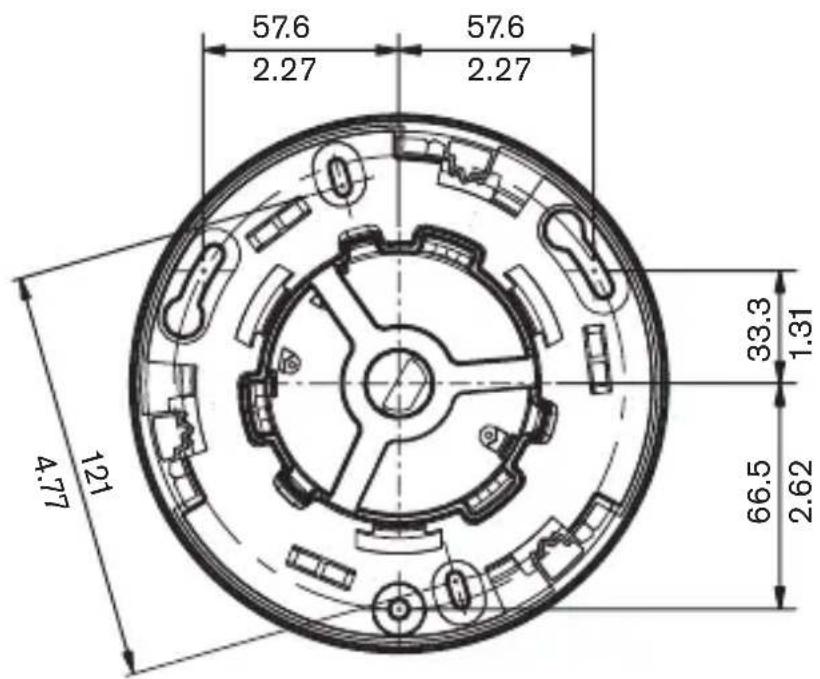

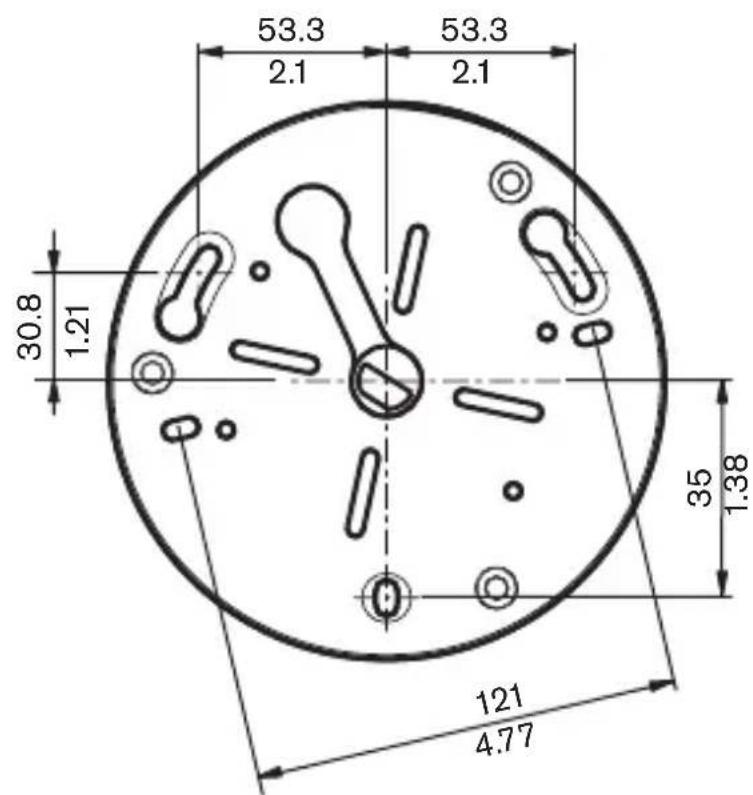

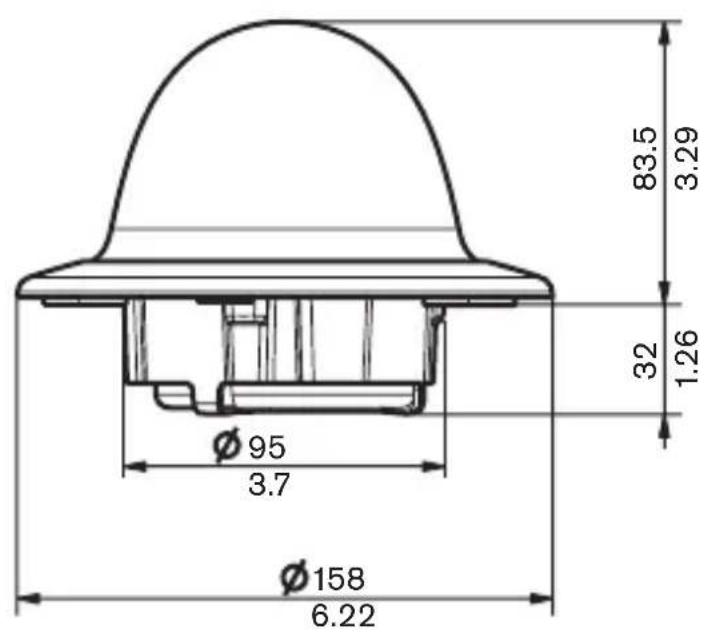

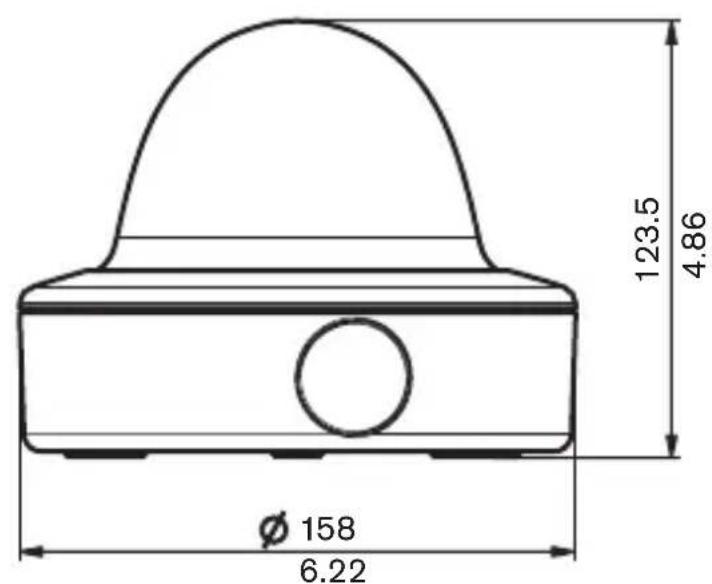

| Manual de instalación Bosch Security Systems | 2005-10 | V1.0 ES | 96 Dimensiones con la caja de montaje en superficie (mm)

| Manual de instalación Bosch Security Systems | 2005-10 | V1.0 ES | 97 Accesorios Transformadores de energía

monocromática FlexiDome
