| Tipo de producto | Cámara de vigilancia |
| Marca | Bosch |
| Modelo | MIC Hinged DCA |
| Alimentación | 24 VAC |
| Interfaz de datos | RS-485 y Ethernet RJ45 (Cat5e/Cat6) |
| Tipo de montaje | Adaptador para conducto ancho con bisagra |
| Material de la carcasa | Acero inoxidable (pernos y arandelas) |
| Conectores | Prensaestopas M25 y NPT 3/4" con adaptador |
| Fijación | 4 pernos hexagonales M8 x 30 mm de acero inoxidable |
| Junta tórica | 80 mm x 3 mm |
| Obturador | M25 x 1,5 mm con junta tórica |
| Herramientas necesarias | Destornillador Torx T25, llave para M8, destornillador de estrella |
| Función principal | Vigilancia por video con instalación sencilla gracias a la bisagra |
| Seguridad eléctrica | Puesta a tierra obligatoria (cable verde) |
| Grasa recomendada | MOLYKOTE® 111 para junta tórica principal (opcional) |
| Precauciones | Evitar pellizcar los cables, no dañar la pintura |
| Piezas incluidas | Guía de instalación rápida |
| Uso | Exterior (recomendado) |
Preguntas frecuentes - MIC Hinged DCA BOSCH
¿Cuál es la función del adaptador con bisagra para la cámara Bosch MIC?
El adaptador permite colgar temporalmente la cámara durante la instalación para facilitar la conexión de los cables antes de atornillar los pernos.
¿Qué herramientas son necesarias para instalar el adaptador?
Necesitará un destornillador Torx T25, una llave para pernos M8 y un destornillador de estrella para el cable de tierra.
¿Cómo fijar el adaptador en una superficie de montaje?
Utilice pernos de acero inoxidable M8 o 5/16" de diámetro máximo (proporcionados por el usuario) para fijar el adaptador en la superficie.
¿Qué tipo de cable usar para la conexión Ethernet?
Utilice un cable Cat5e o Cat6 para la conexión RJ45.
¿Cuál es la alimentación requerida para la cámara?
La alimentación necesaria es de 24 VAC.
¿Cómo asegurar la estanqueidad de la instalación?
Utilice la junta tórica suministrada y el adaptador de prensaestopas. Tape el orificio no utilizado con el obturador.
¿Qué hacer en caso de instalación invertida?
Aplique una pequeña cantidad de grasa MOLYKOTE® 111 en la junta tórica principal para mantenerla en su lugar.
¿Cómo conectar el cable de tierra?
Atornille el cable verde de la base de la cámara en el orificio de toma de tierra dentro del adaptador.
¿Cuáles son los riesgos si se pellizcan los cables?
Pueden ocurrir daños en la cámara o un mal funcionamiento.
¿Puedo usar este adaptador con otras cámaras?
Este adaptador está diseñado específicamente para las cámaras MIC7000 de Bosch.
Preguntas de los usuarios sobre MIC Hinged DCA BOSCH
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Aún no hay preguntas. Sé el primero en hacer una.
Descarga las instrucciones para tu Cámara de vigilancia en formato PDF gratis! Encuentra tus instrucciones MIC Hinged DCA - BOSCH y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. MIC Hinged DCA de la marca BOSCH.
MANUAL DE USUARIO MIC Hinged DCA BOSCH
español Tabla de contenidos 41

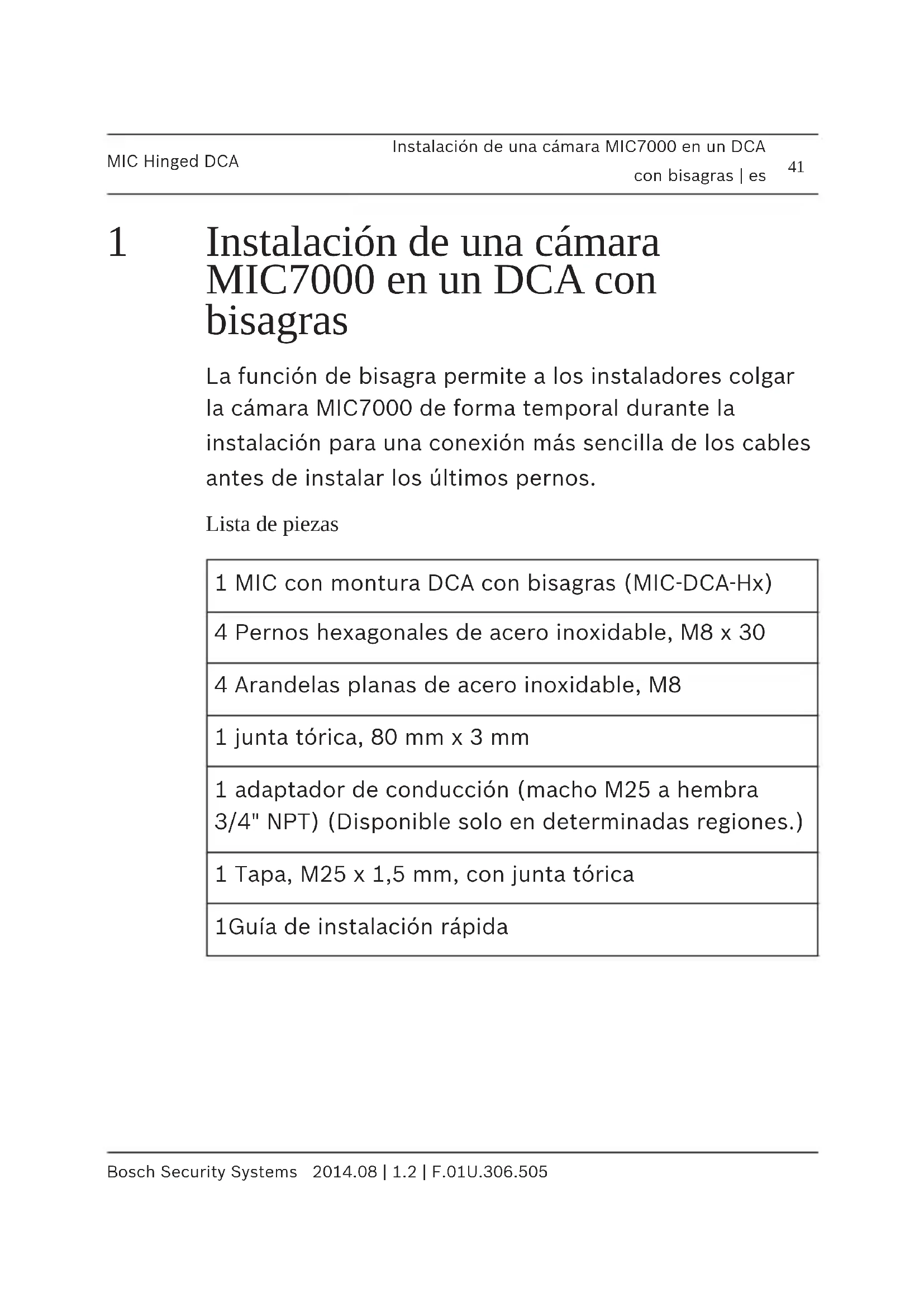

1 Instalación de una cámara MIC7000 en un DCA con bisagras
La función de bisagra permite a los instaladores colgar la cámara MIC7000 de forma temporal durante la instalación para una conexión más sencilla de los cables antes de instalar los últimos pernos.
Lista de piezas
| 1 MIC con montura DCA con bisagras (MIC-DCA-Hx) |
| 4 Pernos hexagonales de acero inoxidable, M8 x 30 |
| 4 Arandelas planas de acero inoxidable, M8 |
| 1 junta tórica, 80 mm x 3 mm |
| 1 adaptador de conducción (macho M25 a hembra 3/4" NPT) (Disponible solo en determinadas regiones.) |
| 1 Tapa, M25 x 1,5 mm, con junta tórica |
| 1Guía de instalación rápida |
Herramientas adicionales necesarias
| 1 | Destornillador Torx, T25, para aflojar y apretar los pernos de enganche |
| 1 | _lave/destornillador para fijar los pernos M8 (suministrados) y montar la cámara en el DCA |
| 1 | _lave/destornillador para fijar los pernos suministrado por el usuario (máximo M8 o diámetro de 5/16") para montar el DCA en la ubicación de montaje |
| 1 | Destornillador de punta Phillips para fijar el cable de conexión a tierra |
| * * | Grasa MOLYKOTE® 111 (opcional) [de Dow Corning] para la junta tórica principal |
Aviso!
Asegúrese de no dañar la pintura de la carcasa de la cámara o el montaje.


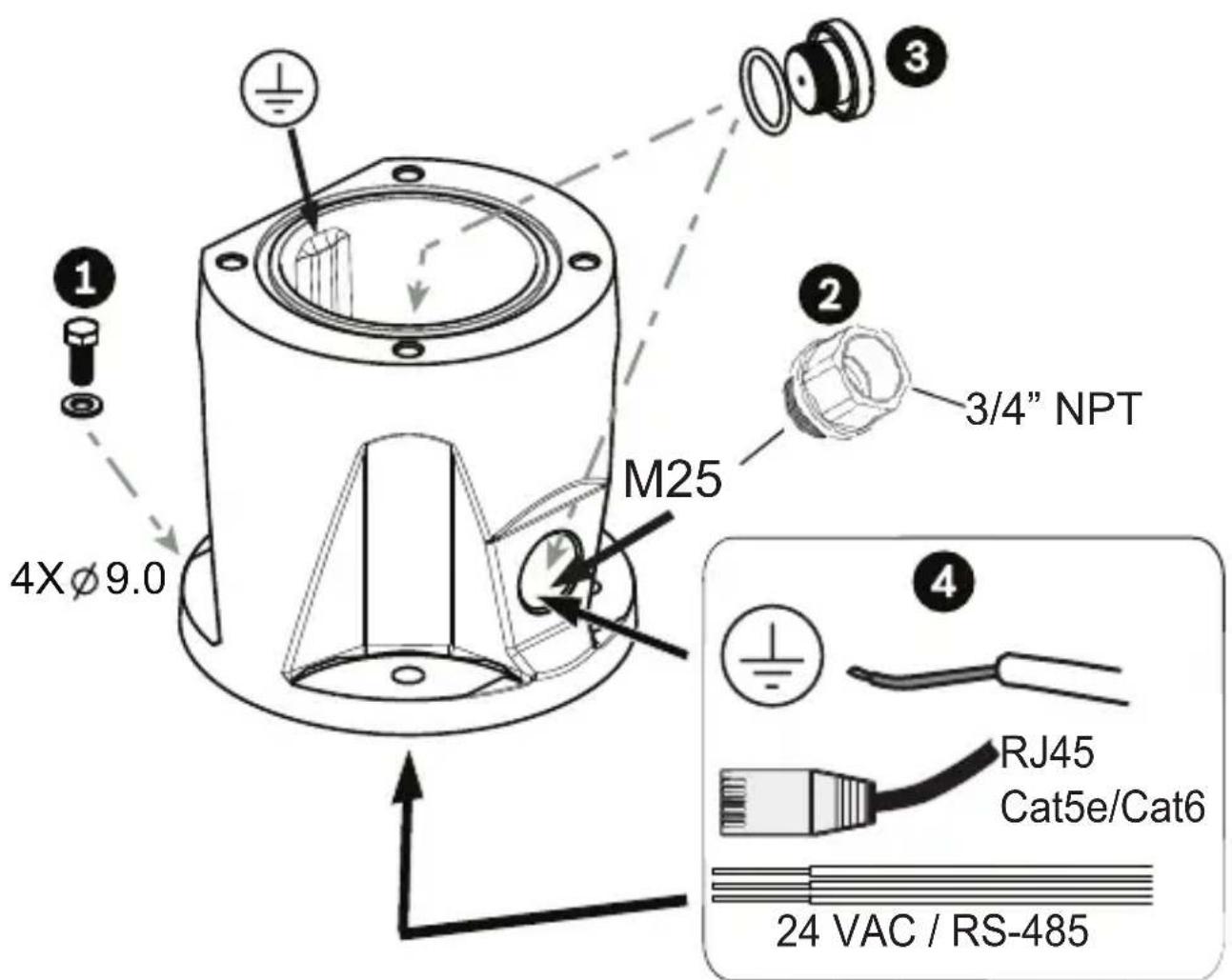

1 2 3/4" NPT M25 4X Ø9.0 4 RJ45 Cat5e/Cat6 24 VAC / RS-485- Conecte el DCA a la ubicación de montaje usando la tornillería suministrado por el usuario (elemento 1). (Bosch recomienda utilizar pernos y arandelas de acero inoxidable). Conecte el conducto o casquillos suministrado por el usuario en el orificio lateral o inferior. Si fuera necesario, utilice el adaptador de conductos suministrado (macho M25 a hembra de 3/4 pulg. NPT) (elemento 2). Coloque la tapa en el orificio no utilizado (elemento 3). Coloque los cables en el DCA (elemento 4).


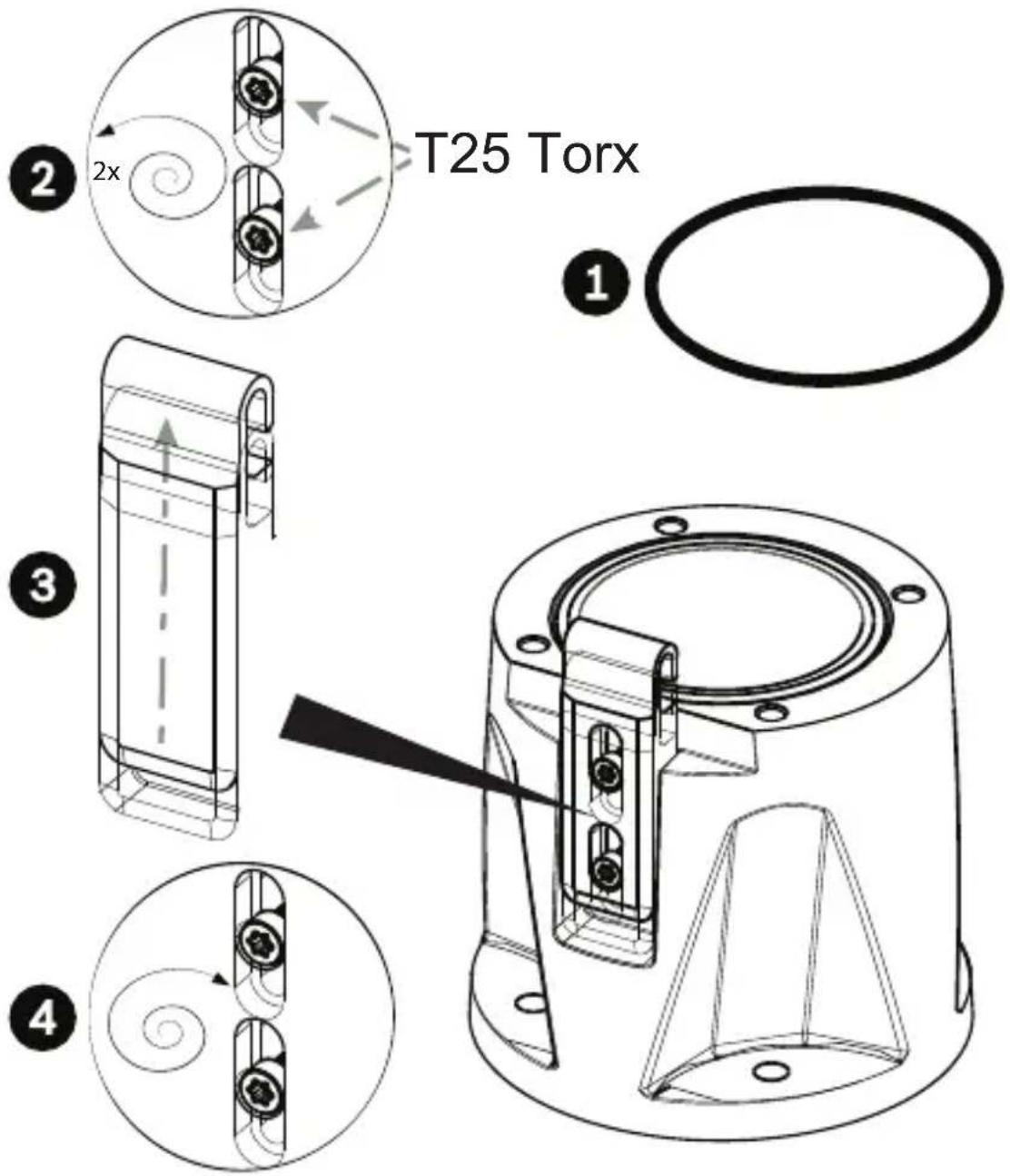

T25 Torx 1 2x 2 3 4- Inserte junta tórica (elemento 1). Afloje los pernos Torx dos (2) vueltas (elemento 2). Deslice el enganche hacia arriba (elemento 3). Apriete los pernos para sujetar temporalmente el enganche en su sitio (elemento 4).

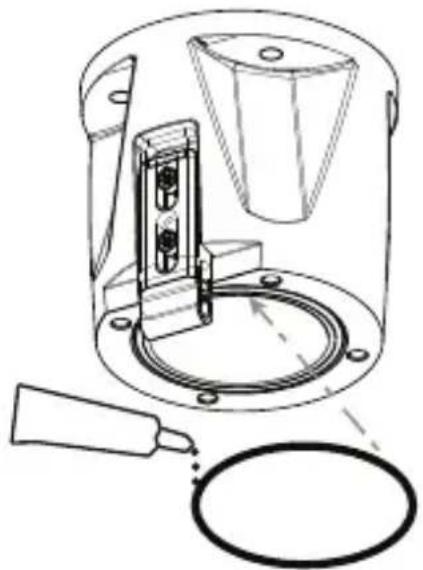

- Para una instalación invertida, aplique una pequeña cantidad de grasa en la junta tórica primaria para fijarla en su sitio.

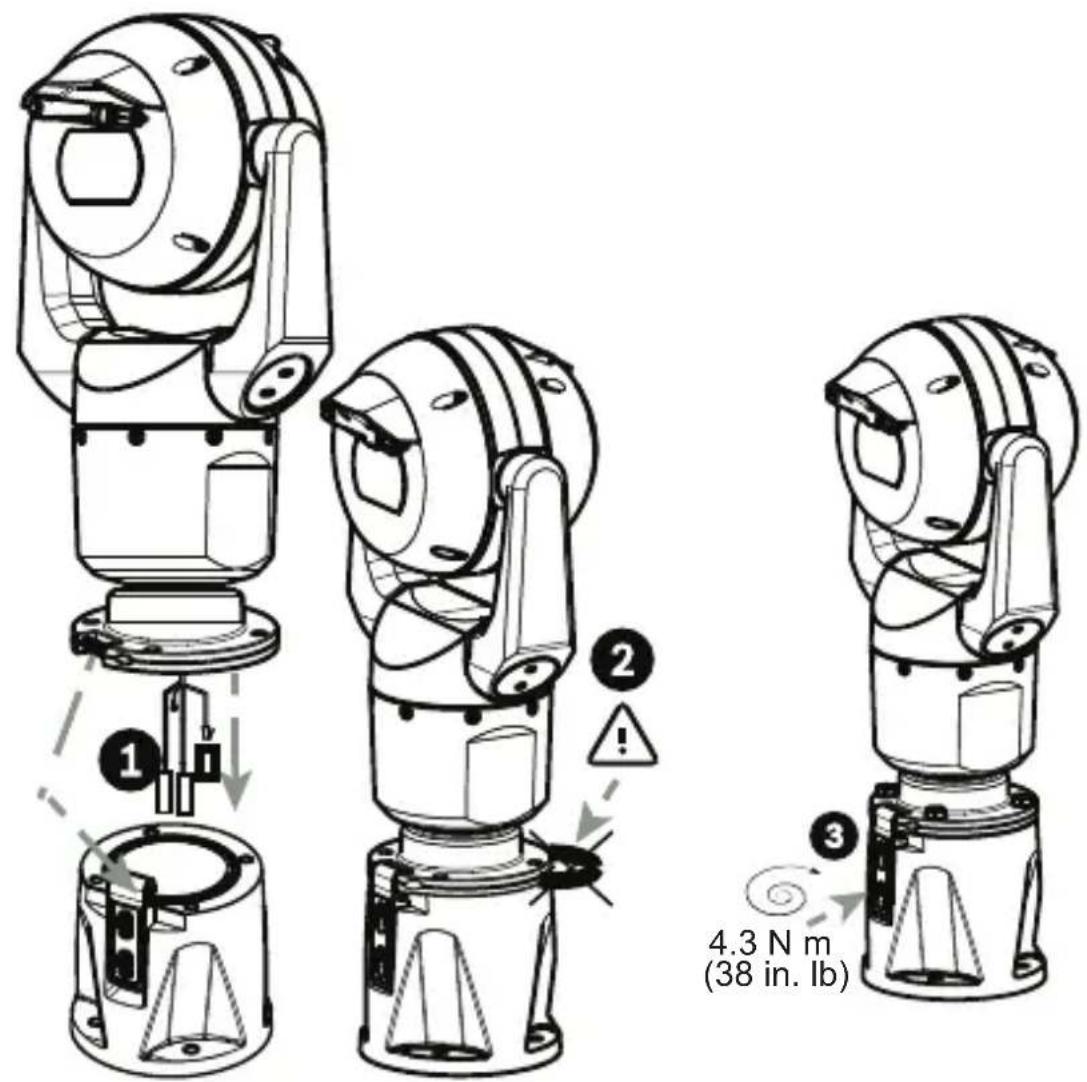

- Coloque los cables en el DCA mientras se coloca el pasador de la base bajo el enganche (elemento 1). Evite pillar los cables (elemento 2). Deslice el enganche hacia abajo para fijar el pasador de la cámara. Apriete completamente los pernos del enganche (elemento 3).

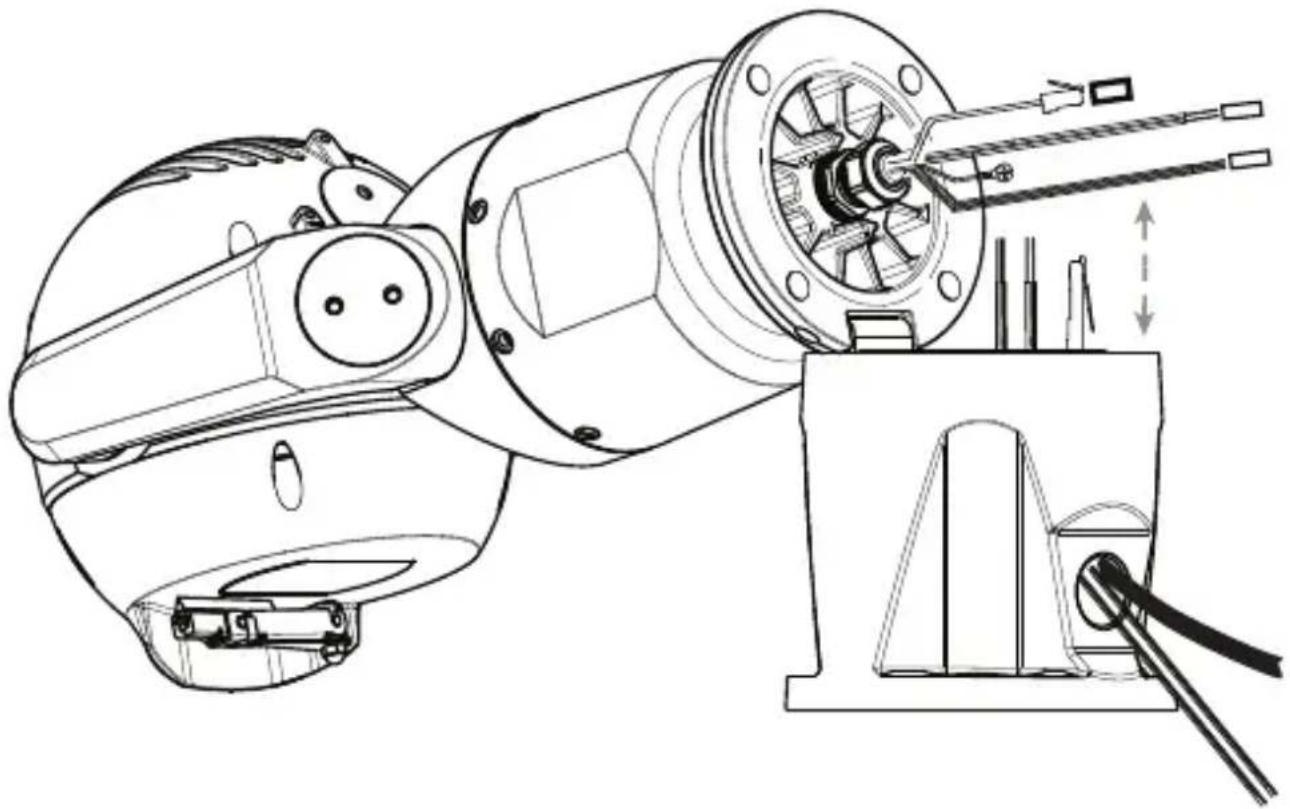

- Incline la cámara con cuidado hacia el lado con pasador bajo el enganche.
Nota: Riesgo de daños a la cámara. Coloque la cámara en su posición y no permita que caiga en la posición de giro ni permite que el cabezal choque con cualquier superficie u objeto.
Haga las conexiones eléctricas adecuadas.

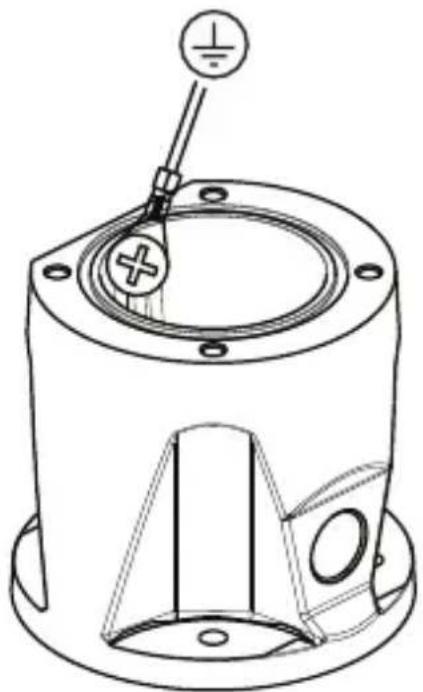

- Atornille el cable GND verde de la base de la cámara en el orificio de conexión a tierra de la pared interior del DCA. Si el DCA no está montado a una superficie con conexión a tierra, conecte el cable de conexión a tierra suministrado por el usuario (elemento 4 del paso 1) en el mismo punto de conexión.

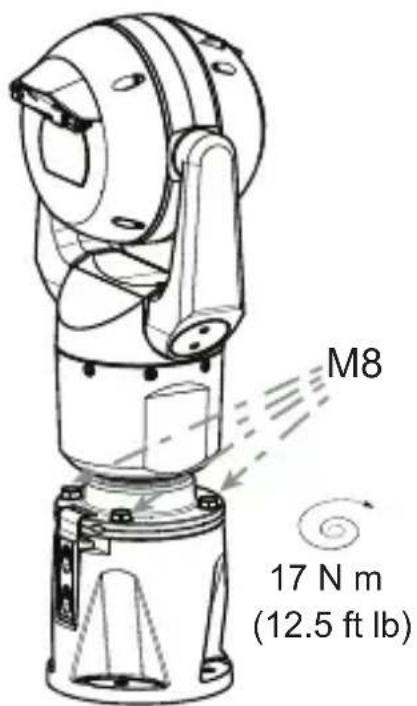

- Mueva la cámara con cuidado hacia su posición final. Evite pillar los cables entre la base de la cámara y el DCA. Inserte cuatro arandelas y pernos hexagonales (incluidos).
