Rodzaj produktu	Kamera monitorująca
Marka	Bosch
Model	MIC Hinged DCA
Zasilanie	24 VAC
Interfejs danych	RS-485 i Ethernet RJ45 (Cat5e/Cat6)
Rodzaj montażu	Adapter do szerokiego kanału z zawiasem
Materiał obudowy	Stal nierdzewna (śruby i podkładki)
Złącza	Dławik kablowy M25 i NPT 3/4" z adapterem
Mocowanie	4 śruby sześciokątne M8 x 30 mm ze stali nierdzewnej
Pierścień uszczelniający O-ring	80 mm x 3 mm
Zaślepka	M25 x 1,5 mm z pierścieniem uszczelniającym
Niezbędne narzędzia	Wkrętak Torx T25, klucz do M8, wkrętak krzyżakowy
Główna funkcja	Monitoring wideo z łatwym montażem dzięki zawiasowi
Bezpieczeństwo elektryczne	Obowiązkowe uziemienie (zielony przewód)
Zalecany smar	MOLYKOTE® 111 dla głównego pierścienia uszczelniającego (opcjonalnie)
Środki ostrożności	Unikać przygniatania kabli, nie uszkadzać farby
Dołączone elementy	Szybki przewodnik instalacji
Zastosowanie	Na zewnątrz (zalecane)

Często zadawane pytania - MIC Hinged DCA BOSCH

Jaka jest funkcja adaptera z zawiasem do kamery Bosch MIC?

Adapter umożliwia tymczasowe zawieszenie kamery podczas instalacji, aby ułatwić podłączenie kabli przed dokręceniem śrub.

Jakie narzędzia są potrzebne do montażu adaptera?

Będziesz potrzebować wkrętaka Torx T25, klucza do śrub M8 oraz wkrętaka krzyżakowego do przewodu uziemiającego.

Jak zamocować adapter na powierzchni montażowej?

Użyj śrub ze stali nierdzewnej M8 lub maksymalnie 5/16" cala średnicy (dostarczonych przez użytkownika), aby przymocować adapter do powierzchni.

Jaki typ kabla zastosować do połączenia Ethernet?

Użyj kabla Cat5e lub Cat6 do połączenia RJ45.

Jakie jest wymagane zasilanie kamery?

Wymagane zasilanie to 24 VAC.

Jak zapewnić szczelność instalacji?

Użyj dostarczonego pierścienia uszczelniającego O-ring i adaptera dławika kablowego. Zaślep nieużywany otwór za pomocą zaślepki.

Co zrobić w przypadku montażu do góry nogami?

Nałóż niewielką ilość smaru MOLYKOTE® 111 na główny pierścień uszczelniający, aby utrzymać go na miejscu.

Jak podłączyć przewód uziemiający?

Przykręć zielony przewód podstawy kamery do otworu uziemiającego wewnątrz adaptera.

Jakie są ryzyka przygniecenia kabli?

Mogą wystąpić uszkodzenia kamery lub nieprawidłowe działanie.

Czy mogę użyć tego adaptera z innymi kamerami?

Ten adapter jest przeznaczony specjalnie do kamer MIC7000 Bosch.

INSTRUKCJA OBSŁUGI MIC Hinged DCA BOSCH

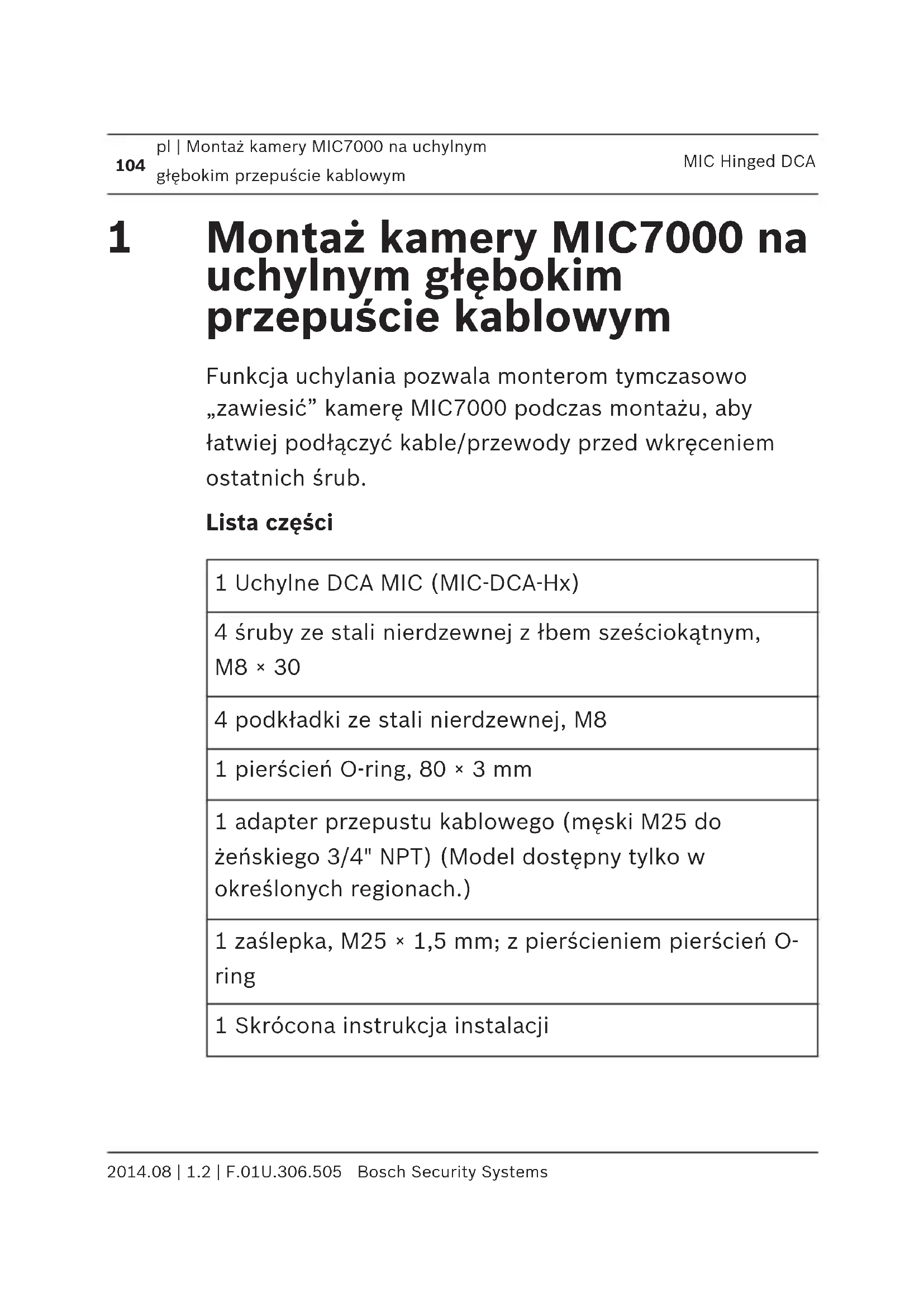

1 Montaż kamery MIC7000 na uchylnym głębokim przepuście kablowym

Funkcja uchylania pozwala monterom tymczasowo „zawiesić” kamerę MIC7000 podczas montażu, aby łatwiej podłączyć kable/przewody przed wkręceniem ostatnich śrub.

Lista części

1 Uchylne DCA MIC (MIC-DCA-Hx)

4 śruby ze stali nierdzewnej z łbem sześciokątnym, M8 × 30

4 podkładki ze stali nierdzewnej, M8

1 pierścień O-ring, 80 × 3 mm

1 adapter przepustu kablowego (męski M25 do żeńskiego 3/4" NPT) (Model dostępny tylko w określonych regionach.)

1 zaślepka, M25 × 1,5 mm; z pierścieniem pierścień O-ring

1 Skrócona instrukcja instalacji

Dodatkowe niezbędne narzędzia

1	Śrubokręt z końcówką Torx, T25, do wykręcania i wkręcania śrub haka
1	Klucz/śrubokręt do przykręcania śrub M8 (w zestawie) w celu zamontowania kamery na głębokim przepuście kablowym
1	Klucz/śrubokręt do przykręcania śrub (dostarczane przez użytkownika) (maks. średnica M8 lub 5/16”) w celu zamocowania głębokiego przepustu kablowego w miejscu montażu
1	Śrubokręt krzyżakowy do podłączenia przewodu uziemiającego
* *	(Opcjonalnie) Smar MOLYKOTE® 111 [firmy Dow Corning] do głównego pierścienia pierścień O-ring

Ostrzeżenie!

Uważać, aby nie uszkodzić powłoki lakierniczej obudowy kamery i uchwytu montażowego.

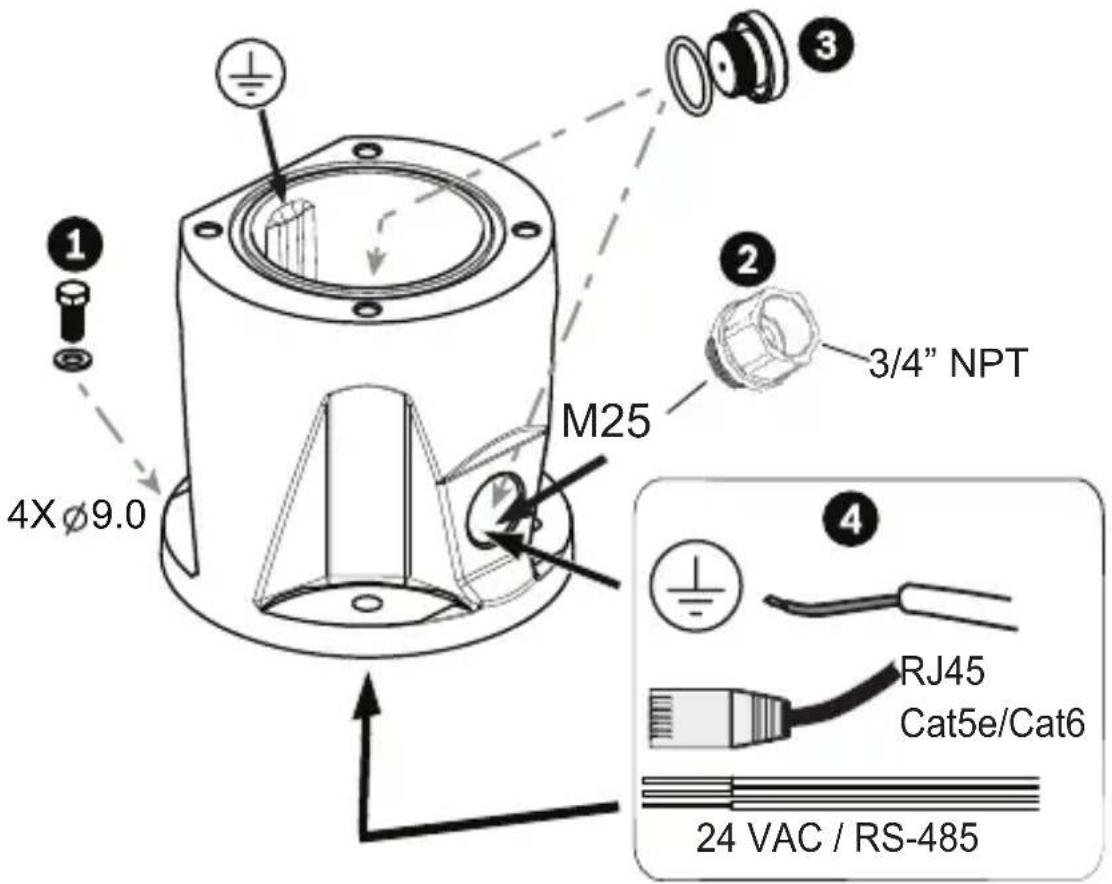

1 4X Ø9.0 M25 3/4" NPT 2 4 RJ45 Cat5e/Cat6 24 VAC / RS-485

1. Przymocować głęboki przepust kablowy w miejscu montażu za pomocą osprzętu (dostarczane przez użytkownika) (element 1). (Firma Bosch zaleca stosowanie śrub i podkładek ze stali nierdzewnej.) Przymocować przepust (dostarczane przez użytkownika) do otworu z boku lub na dole. W stosownych przypadkach użyć dołączonego do zestawu adaptera przepustu kablowego (NPT męski M25 na żeński 3/4") (element 2). Zaślepić niewykorzystany otwór (element 3). Wprowadzić przewody do głębokiego przepustu kablowego (element 4).

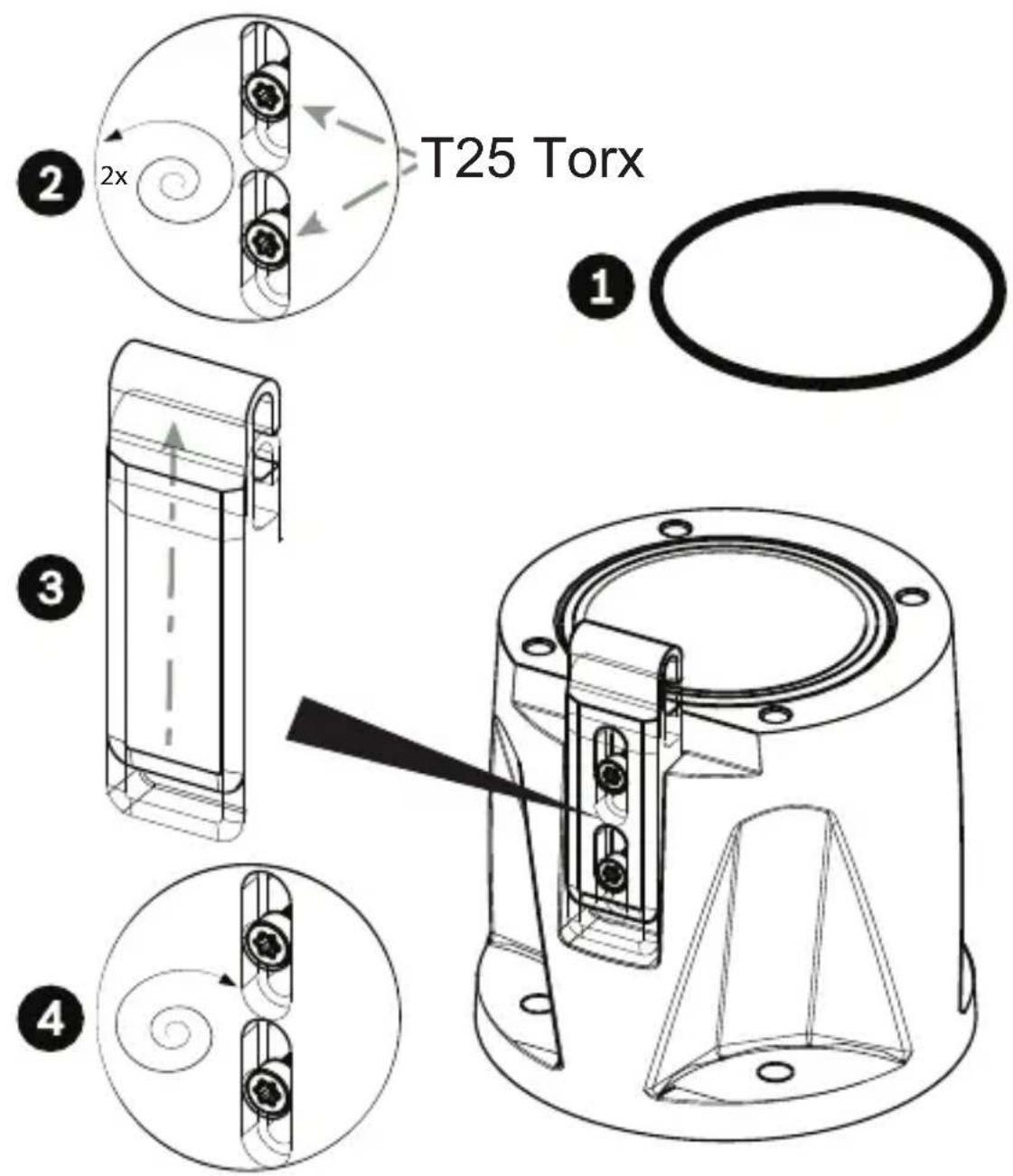

T25 Torx 1 2 2x 3 4

1. Wsunąć pierścień pierścień O-ring (element 1). Poluzować śruby typu Torx o dwa (2) obroty (element 2). Przesunąć hak do góry (element 3).

Dokręcić śruby, aby tymczasowo przytrzymały hak (element 4).

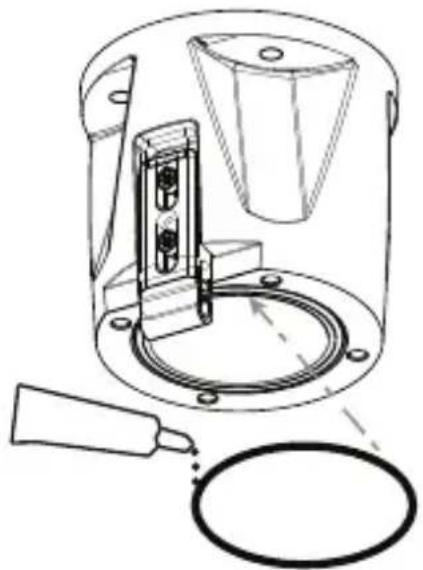

1. W przypadku instalacji odwróconej nałożyć niewielką ilość smaru na główny pierścień pierścień O-ring, aby pozostał na miejscu.

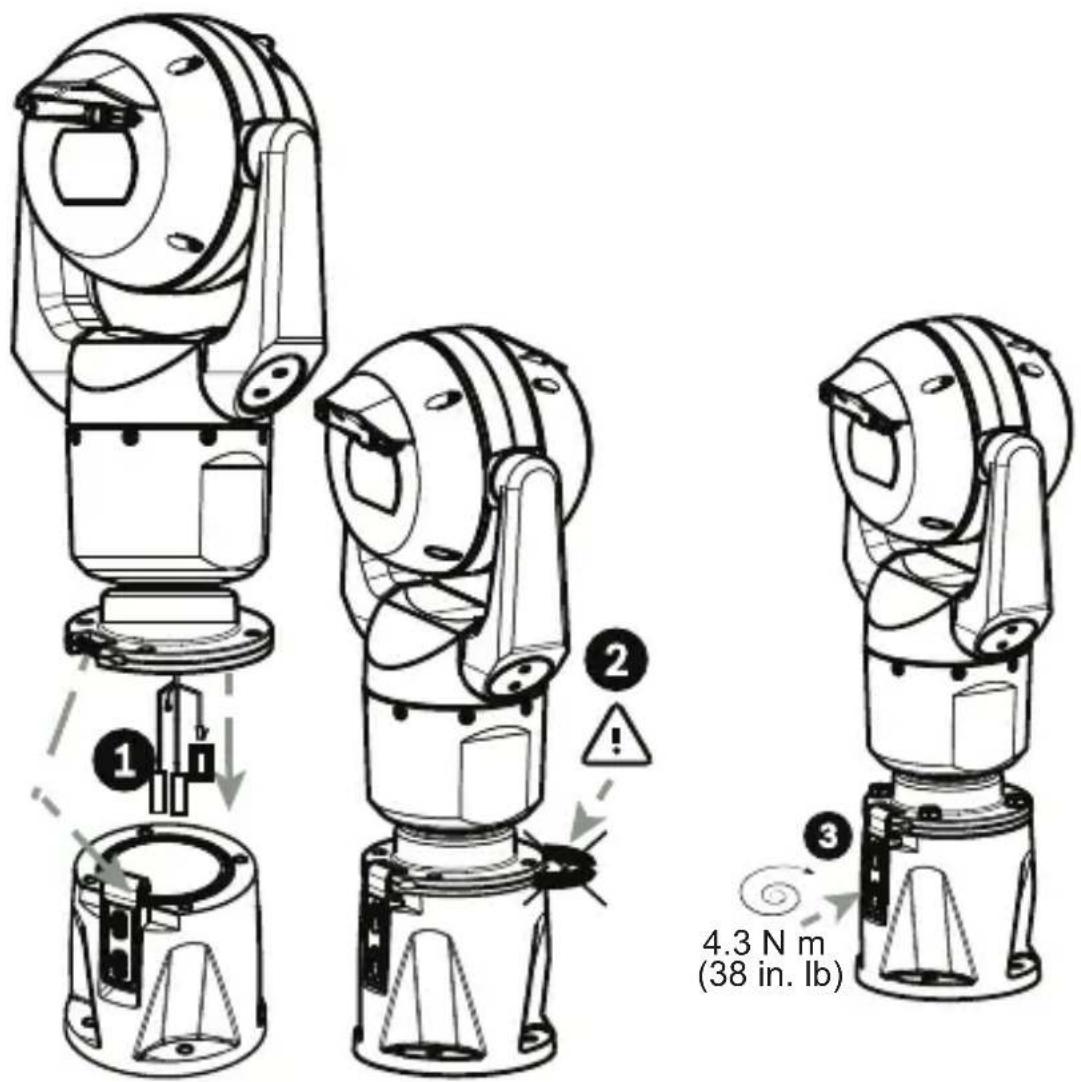

1. Wsunąć przewody do głębokiego przepustu kablowego, jednocześnie umieszczając zatrzask podstawy kamery pod hakiem (element 1). Należy uważać, aby nie ścisnąć kabli! (element 2). Przesunąć hak w dół, aby zabezpieczyć zatrzask kamery. Dokręcić do końca śruby haka (element 3).

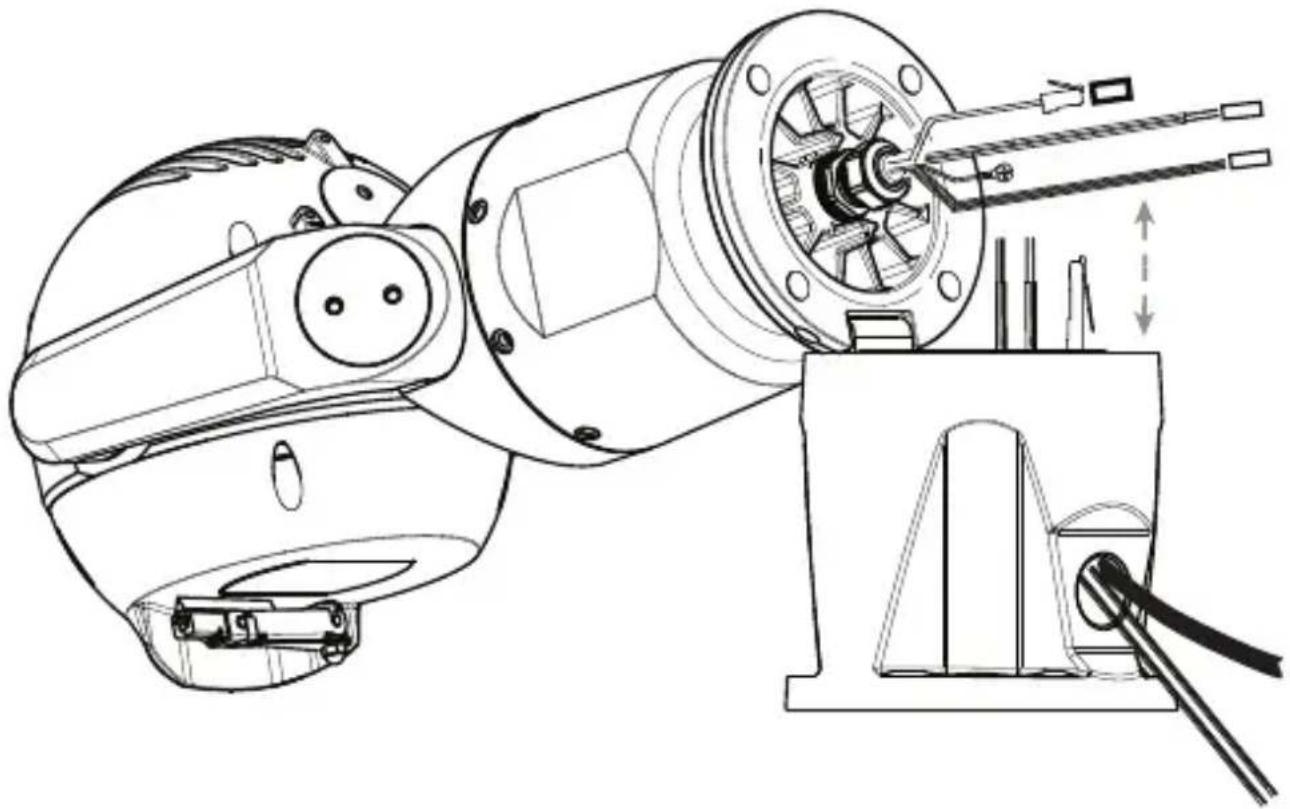

1. Ostrożnie pochylić kamerę w bok, kiedy zatrzask będzie znajdować się pod hakiem.

Uwaga: ryzyko uszkodzenia kamery! Ustawić kamerę w żądanej pozycji; uważać, aby kamera nie znalazła się bez nadzoru w pozycji odwróconej lub aby jej głowica nie uderzyła w żadną powierzchnię ani przedmiot!

Podłączyć odpowiednie połączenia elektryczne.

1. Przykręcić zielony przewód masy do podstawy kamery i otworu styku masy na wewnętrznej ścianie głębokiego przepustu kablowego. Jeśli głęboki przepust kablowy nie został zamontowany na uziemionej powierzchni, przymocować przewód masy (dostarczane przez użytkownika) (element 4 w kroku 1) do tego samego punktu połączenia.

1. Ostrożnie obrócić kamerę do ostatecznego położenia. Należy uważać, aby nie ścisnąć kabli między podstawą kamery i głębokim przepustem kablowym! Przykręcić cztery śruby z łbem sześciokątnym i podkładki (w zestawie).
