使用説明書 MIC Hinged DCA BOSCH

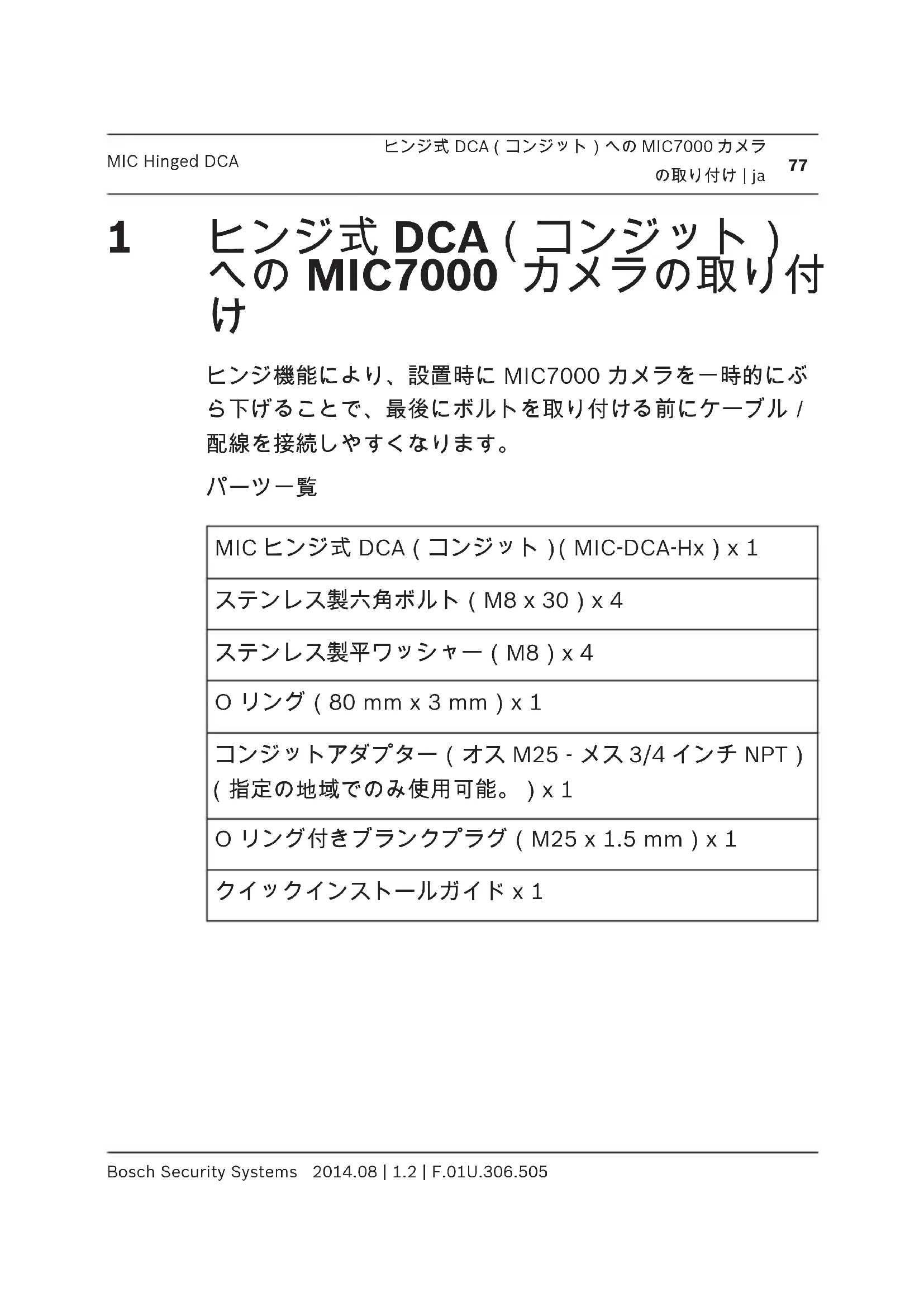

1 ヒンジ式 DCA (コンジット) への MIC7000 カメラの取り付け
ヒンジ機能により、設置時に MIC7000 カメラを一時的にぶら下げることで、最後にボルトを取り付ける前にケーブル / 配線を接続しやすくなります。
パーツー覧
| MIC ヒンジ式 DCA (コンジット) (MIC-DCA-Hx) x 1 |
| ステンレス製六角ボルト (M8 x 30) x 4 |
| ステンレス製平ワッシャー (M8) x 4 |
| Oリング (80 mm x 3 mm) x 1 |
| コンジットアダプター (オス M25 - メス 3/4 インチ NPT)(指定の地域でのみ使用可能。) x 1 |
| Oリング付きブランクプラグ (M25 x 1.5 mm) x 1 |
| クイックインストールガイド x 1 |
必要なその他の工具
| 1 | T25 トルクスドライバー( フックボルトの取り外し / 取り付け用 ) |
| 1 | レンチ / ドライバー( カメラを DCA に取り付ける M8 ボルト( 添付)の締め付け用 ) |
| 1 | レンチ / ドライバー( DCA を取り付け位置に取り付ける市販品ボルト( 最大 M8 または半径 5/16 インチ)の締め付け用 ) |
| 1 | プラスドライバー( アース線の接続用 ) |
| ** | ( オプション )プライマリ O リング用MOLYKOTE® 111 グリース [ ダウコーニング社 ] |
警告!
カメラのハウジングやマウントのペイントに傷を付けないでください。


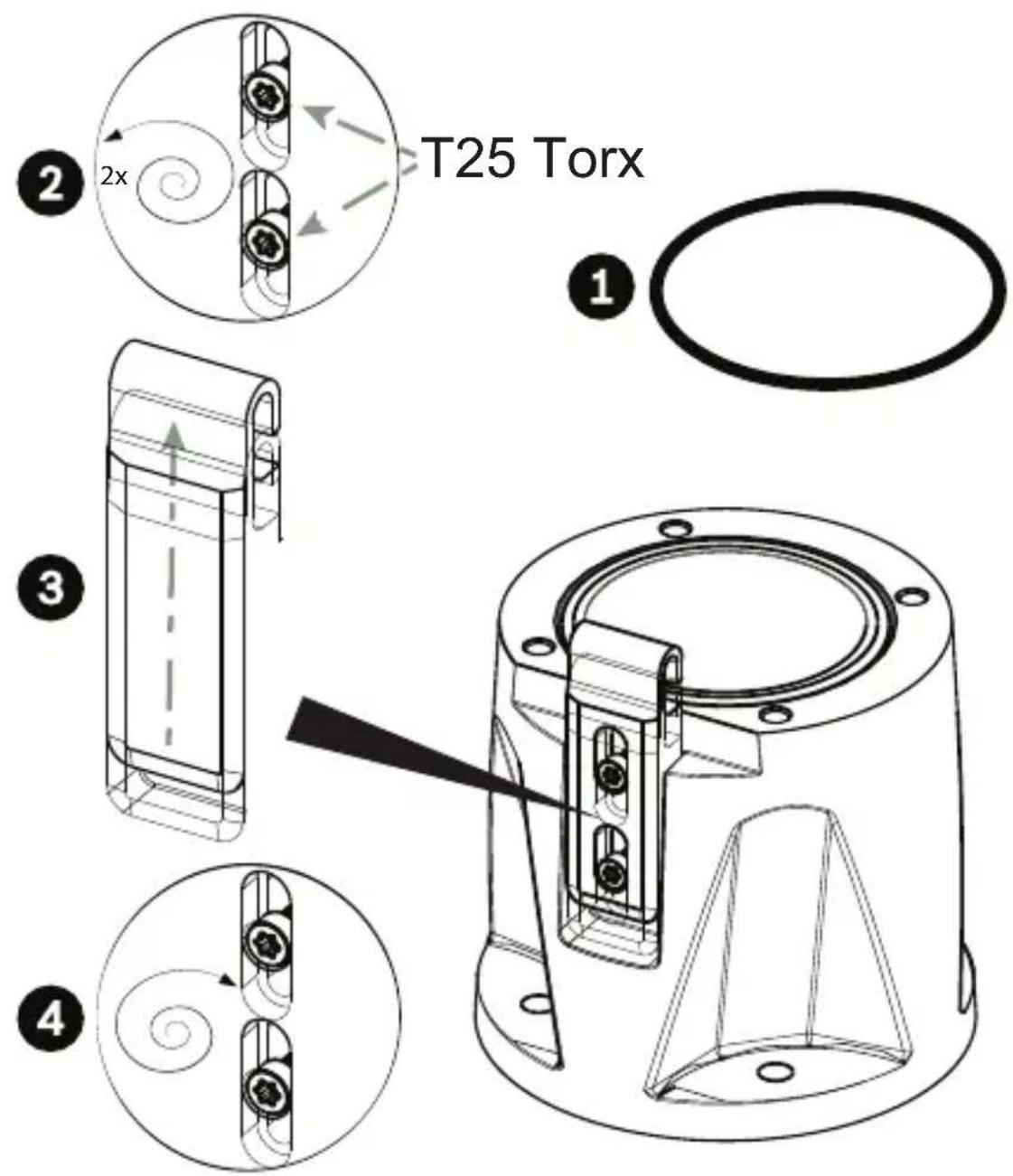

T25 Torx 1 2 2x 3 4- O リングを挿入します (1)。トルクスボルトを 2 回転させて緩めます (2)。フックを上方向にスライドさせます (3)。フックを一時的に固定するため、ボルトを締めます (4)。
- 逆向きに取り付ける場合、少量のグリースをプライマリ〇リングに添付して、所定の位置に取り付けます。

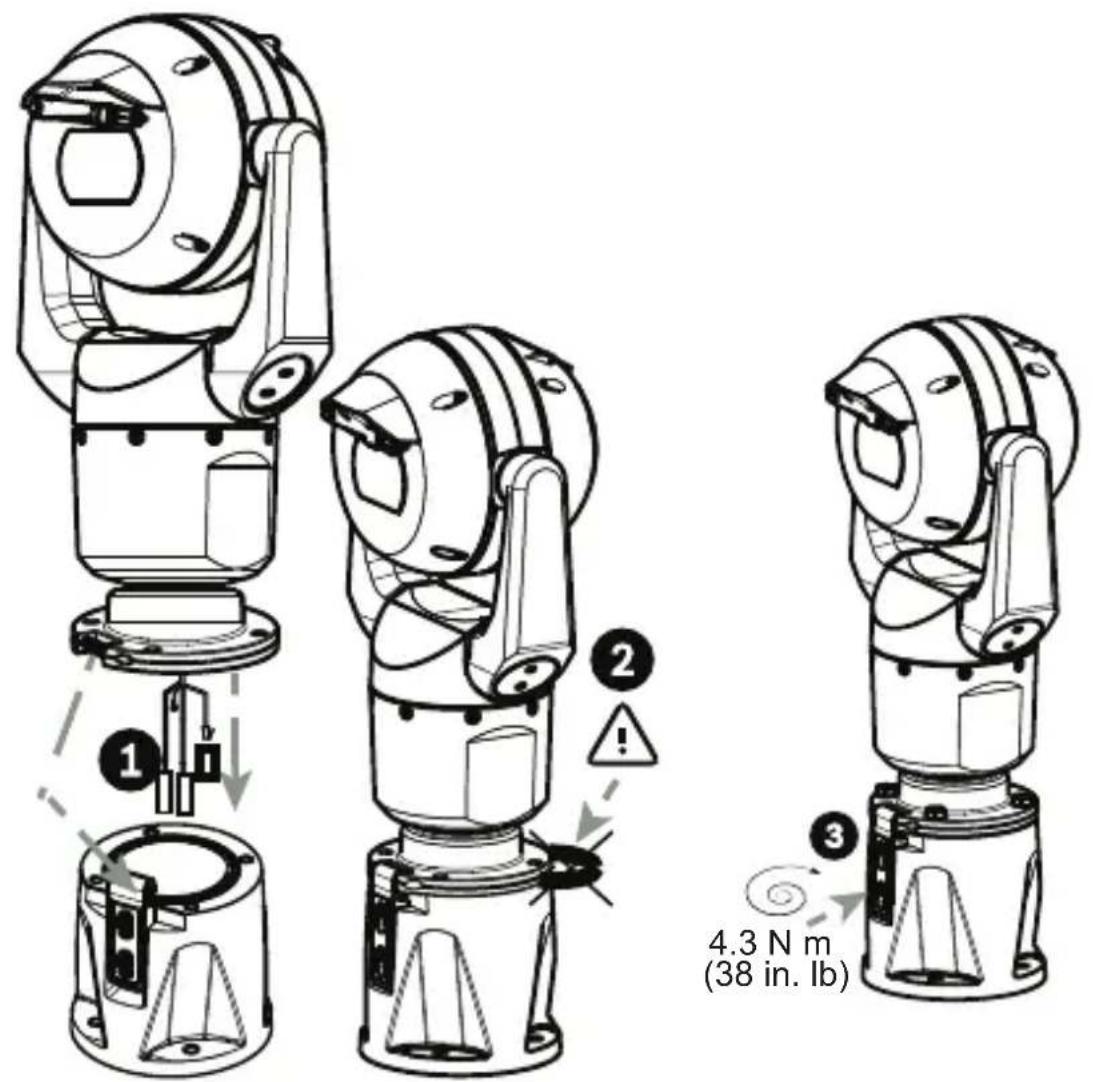

- カメラのベースピンがフックの下になるように位置を調整しながら、ワイヤを DCA に配線します (1)。このとき配線を挟まないようにしてください。(2)。フックを下方向にスライドさせ、カメラのピンを固定します。フックボルトを完全に締めます (3)。
- ピンをフックの下に固定した状態で、カメラを慎重に傾けます。
注意：カメラが損傷するおそれがあります。カメラは慎重に取り扱ってください。カメラを支えずに回転位置まで落としたり、取付面や他の物体にヘッドをぶつけたりすることがないようにしてください。
適切な電気接続をおこなってください。
- カメラベースの緑色の GND を、DCA 内壁のアース穴にねじで固定します。DCA がアースされたグラウンド面に取り付けられていない場合、市販品アース線（手順 1 の 4）を同じ接続ポイントに接続します。

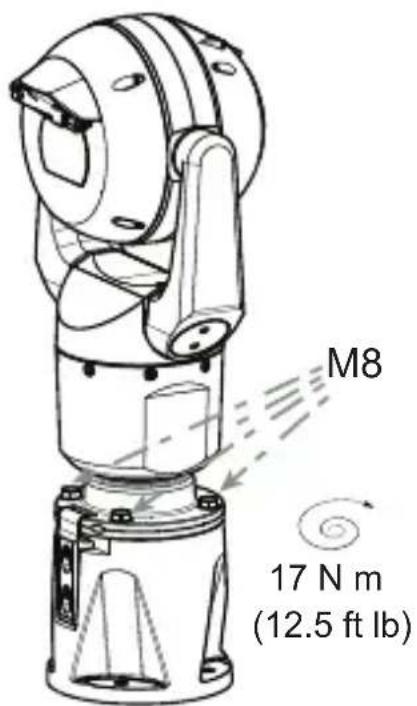

- 最終位置に合わせて、カメラの角度を慎重に調整します。カメラベースと DCA の間にケーブルを挟まないようにしてください。4 個のワッシャーと六角ボルト（付属）を挿入します。
