| Tuotetyyppi | Valvontakamera |
| Merkki | Bosch |
| Malli | MIC Hinged DCA |
| Virtalähde | 24 VAC |
| Tietoliikenneliittymä | RS-485 ja Ethernet RJ45 (Cat5e/Cat6) |
| Asennustyyppi | Sarana-adapteri leveälle kotelolle |
| Kotelon materiaali | Ruostumaton teräs (pultit ja aluslevyt) |
| Liittimet | M25-kaapeliläpivienti ja NPT 3/4" adapterilla |
| Kiinnitys | 4 ruostumatonta terästä olevaa M8 x 30 mm kuusiokoloruuvia |
| O-rengas | 80 mm x 3 mm |
| Tulppa | M25 x 1,5 mm O-renkaalla |
| Tarvittavat työkalut | Torx T25 -ruuvimeisseli, M8-avain, ristipääruuvimeisseli |
| Päätoiminto | Videon valvonta, helppo asennus saranan ansiosta |
| Sähköturvallisuus | Maadoitus pakollinen (vihreä johdin) |
| Suositeltu rasva | MOLYKOTE® 111 pää-O-renkaalle (valinnainen) |
| Varotoimet | Vältä kaapeleiden puristamista, älä vahingoita maalia |
| Mukana toimitetut osat | Pika-asennusopas |
| Käyttö | Ulkokäyttö (suositeltu) |
Usein kysytyt kysymykset - MIC Hinged DCA BOSCH
Mikä on Bosch MIC -kameran sarana-adapterin toiminto?
Adapteri mahdollistaa kameran tilapäisen ripustamisen asennuksen aikana, jotta kaapelien liittäminen on helpompaa ennen pulttien kiristämistä.
Mitä työkaluja tarvitaan adapterin asentamiseen?
Tarvitset Torx T25 -ruuvimeisselin, M8-pulttien avaimen ja ristipääruuvimeisselin maadoitusjohtimelle.
Kuinka adapteri kiinnitetään asennuspintaan?
Käytä M8- tai enintään 5/16" halkaisijaltaan olevia ruostumattomia teräspultteja (käyttäjän toimittamia) kiinnittääksesi adapteri pintaan.
Mitä kaapelityyppiä käytetään Ethernet-liitännässä?
Käytä Cat5e- tai Cat6-kaapelia RJ45-liitäntää varten.
Mikä on kameran vaatima virtalähde?
Tarvittava virtalähde on 24 VAC.
Kuinka varmistetaan asennuksen tiiviys?
Käytä mukana toimitettua O-rengasta ja kaapeliläpiviennin adapteria. Tuki käyttämätön aukko tulpalla.
Mitä tehdä, jos asennus on ylösalaisin?
Levitä pieni määrä MOLYKOTE® 111 -rasvaa pää-O-renkaaseen pitääksesi sen paikallaan.
Kuinka maadoitusjohdin liitetään?
Kierrä kameran jalustan vihreä johdin adapterin sisällä olevaan maadoitusliitäntäaukkoon.
Mitä riskejä kaapeleiden puristamisesta on?
Kamera voi vahingoittua tai se voi toimia väärin.
Voinko käyttää tätä adapteria muiden kameroiden kanssa?
Tämä adapteri on suunniteltu erityisesti Boschin MIC7000-kameroille.
Käyttäjien kysymyksiä aiheesta MIC Hinged DCA BOSCH
0 kysymys tästä laitteesta. Vastaa tuntemiisi tai esitä omasi.
Esitä uusi kysymys tästä laitteesta
Ei vielä kysymyksiä. Esitä ensimmäinen.
Lataa ohjeet laitteellesi Valvontakamera PDF-muodossa ilmaiseksi! Löydä käyttöohjeesi MIC Hinged DCA - BOSCH ja ota elektroninen laitteesi takaisin hallintaan. Tällä sivulla julkaistaan kaikki laitteidesi käyttöön tarvittavat asiakirjat. MIC Hinged DCA merkiltä BOSCH.
KÄYTTÖOHJE MIC Hinged DCA BOSCH
suomi Sisällysluettelo 59

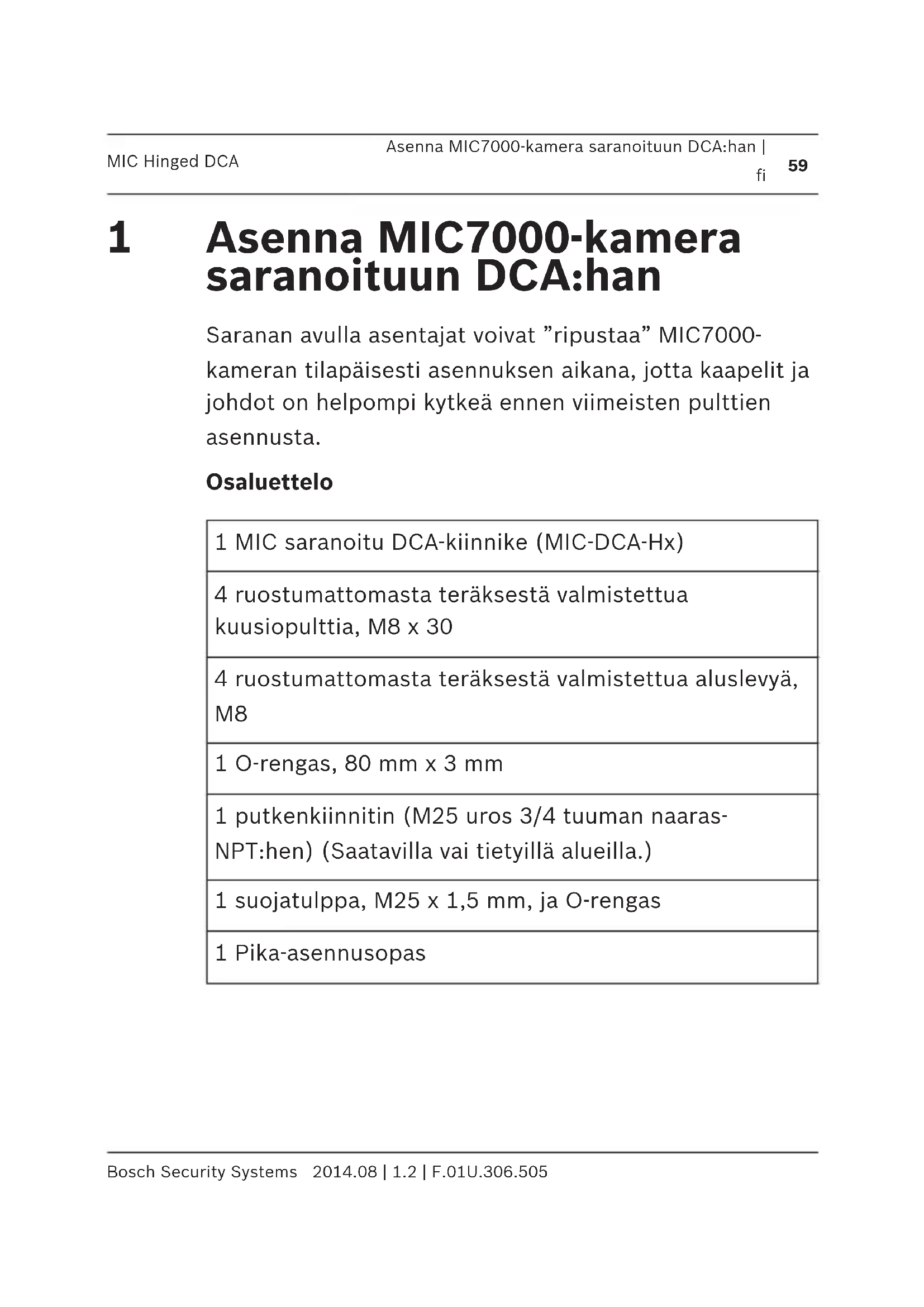

1 Asenna MIC7000-kamera saranoituun DCA:han
Saranan avulla asentajat voivat "ripustaa" MIC7000-kameran tilapäisesti asennuksen aikana, jotta kaapelit ja johdot on helpompi kytkeä ennen viimeisten pulttien asennusta.
Osaluettelo
| 1 MIC saranoitu DCA-kiinnike (MIC-DCA-Hx) |
| 4 ruostumattomasta teräksestä valmistettua kuusiopulttia, M8 x 30 |
| 4 ruostumattomasta teräksestä valmistettua aluslevyä, M8 |
| 1 O-rengas, 80 mm x 3 mm |
| 1 putkenkiinnitin (M25 uros 3/4 tuuman naaras-NPT:hen) (Saatavilla vai tietyillä alueilla.) |
| 1 suojatulppa, M25 x 1,5 mm, ja O-rengas |
| 1 Pika-asennusopas |
Muut tarvittavat työkalut
| 1 | Torx-ruuvitaltta T25 hakapulttien löysäämiseen ja kiristämiseen |
| 1 | Avain/taltta mukana toimitettujen M8-pulttien kiinnittämiseen asennettaessa kamera DCA:han |
| 1 | Avain/taltta pulttien (käyttäjän toimittama) (korkeintaan M8 tai halkaisija 5/16") kiinnittämiseen asennettaessa DCA asennuspaikkaansa |
| 1 | Ristipääruuvitaltta maajohdon kiinnittämiseen |
| * * | (Valinnainen) MOLYKOTE® 111 -rasva [Dow Corning], ensisijainen O-rengas |
Varoitus!
Varmista, ettei kameran kotelon tai kiinnityksen maali vaurioidu.


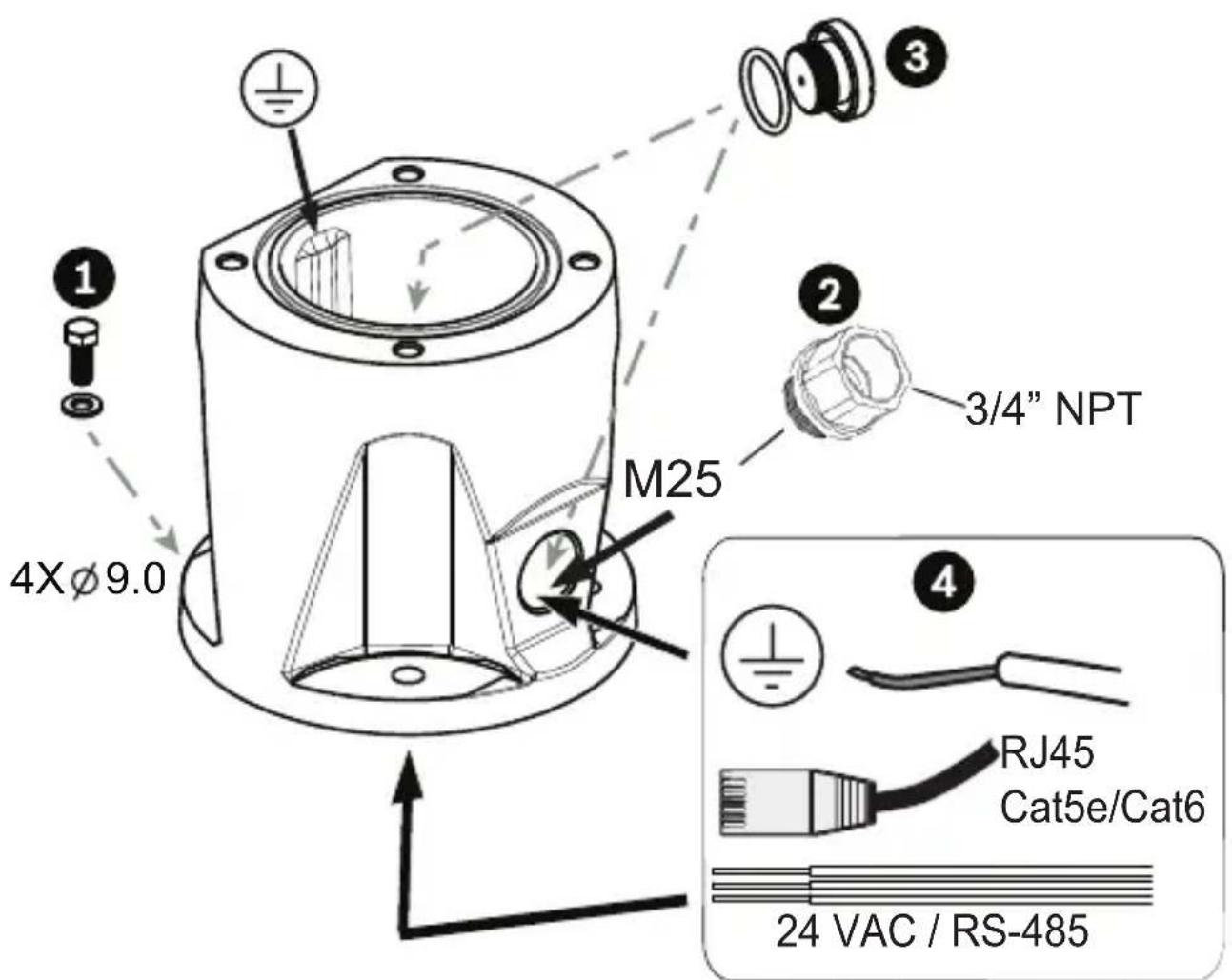

1 2 3/4" NPT M25 4X Ø9.0 4 RJ45 Cat5e/Cat6 24 VAC / RS-485- Kiinnitä DCA asennuspaikkaan kiinnitystarvikkeilla (käyttäjän toimittama) (kohde 1). (Bosch suosittelee käytettäväksi ruostumattomasta teräksestä valmistettuja pultteja ja aluslevyjä.) Kiinnitä kanava tai holkit (käyttäjän toimittama) sivu- tai alareikään. Käytä tarvittaessa mukana toimitettua kanavasovitinta (urospuolinen M25 naaraspuoliseen 3/4 tuuman NPT:hen) (kohde 2). Aseta tulppa käyttämättömään reikään (kohde 3). Reititä kaapelit DCA:han (kohde 4).


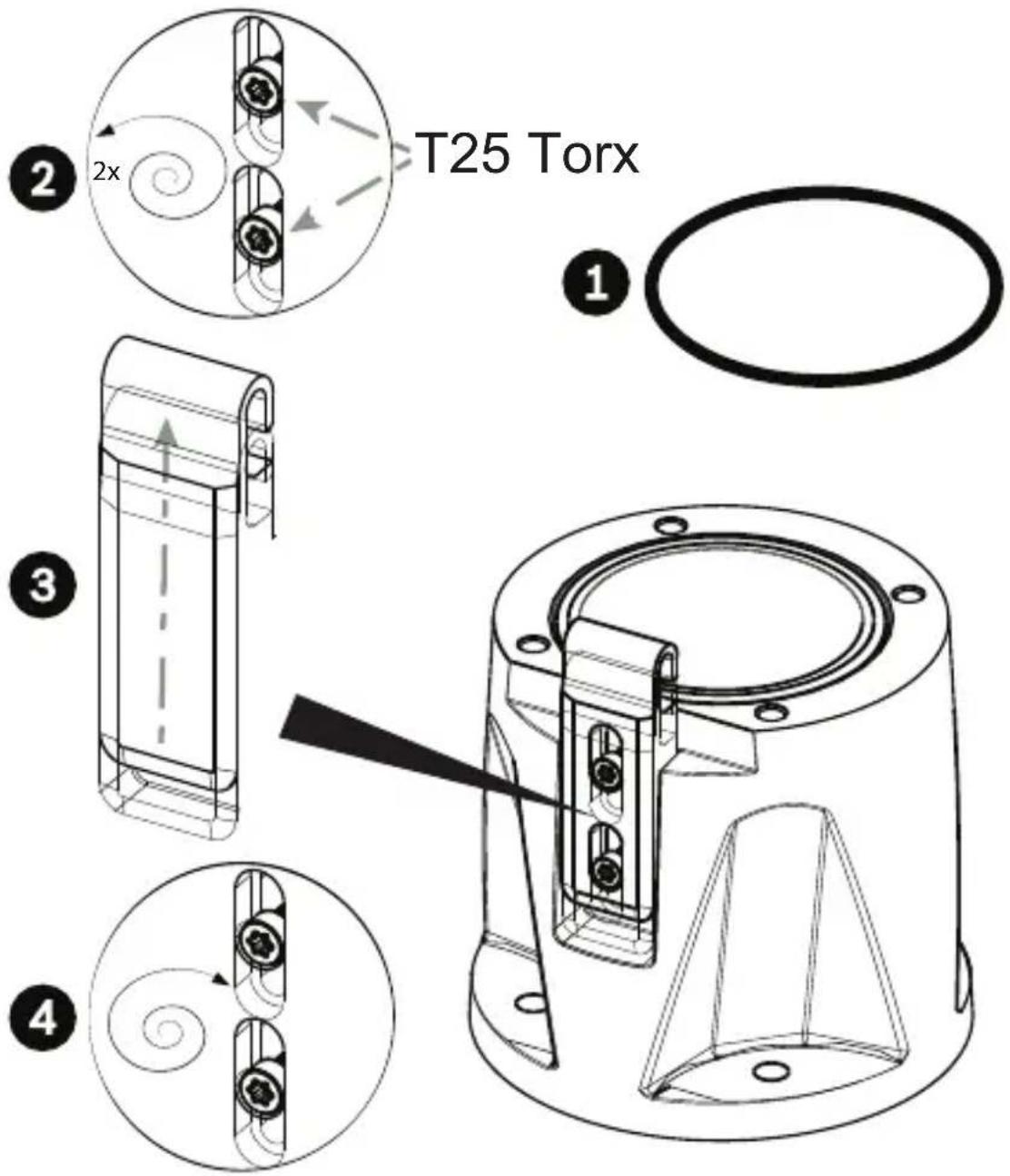

T25 Torx 1 2x 2 3 4- Aseta O-rengas (kohde 1). Löysää Torx-pultteja kaksi (2) kierrosta (kohde 2). Liu'uta koukku ylös (kohde 3). Kiristä pultit siten, että koukku pysyy väliaikaisesti paikoillaan (kohde 4).

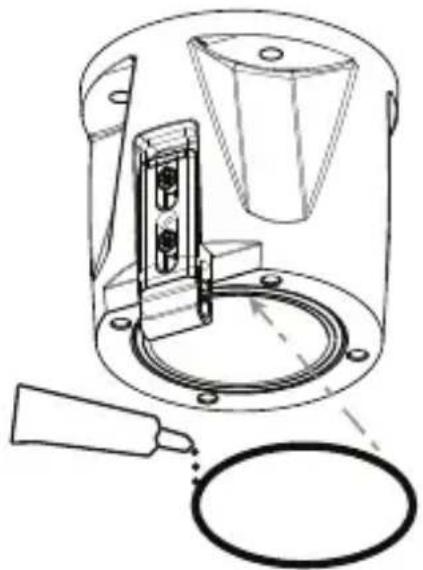

- Levitä käänteisessä asennuksessa pieni määrä rasvaa ensisijaiseen O-rengas, jotta se pysyy paikoillaan.

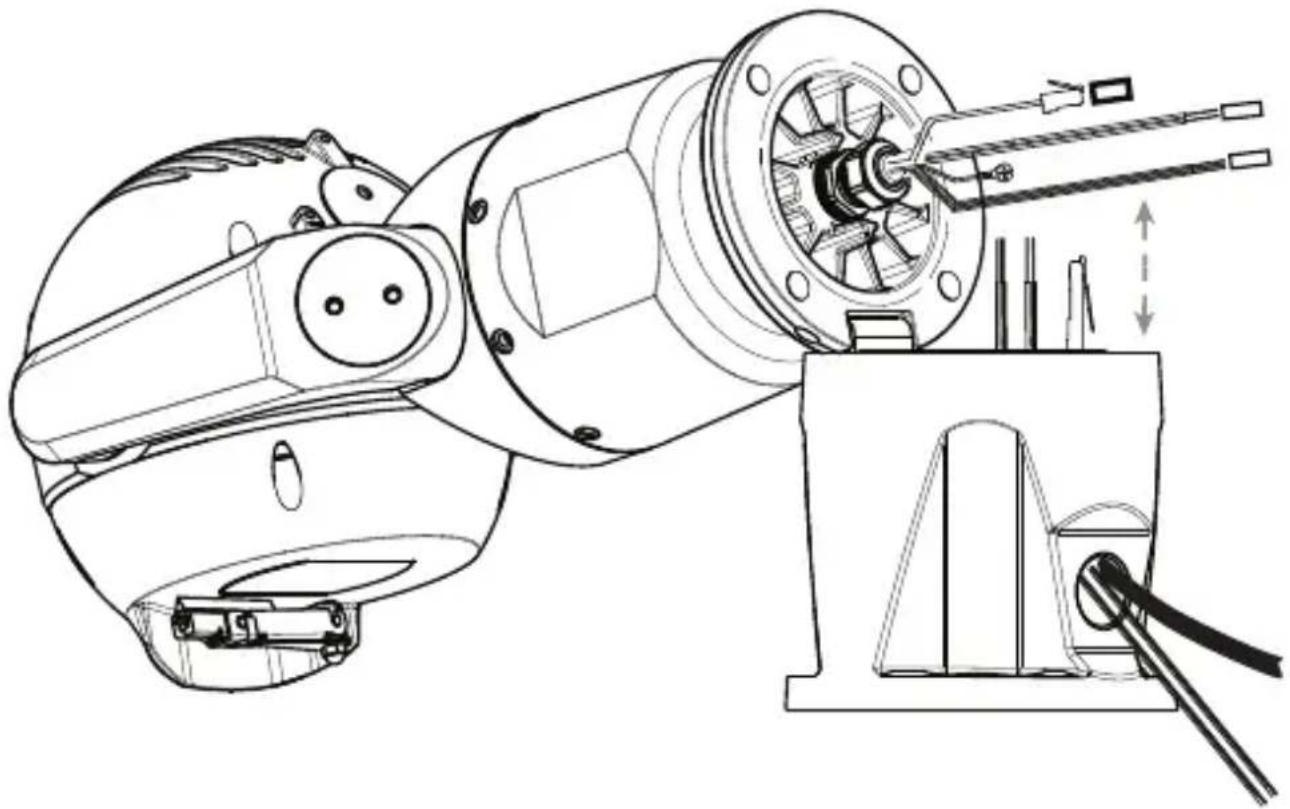

- Aseta johdot DCA:han, kun sijoitat kameran pohjatappia koukun alle (kohde 1). Estä johtojen puristuminen! (kohde 2). Liu'uta koukku alas siten, että kameran tappi kiinnittyy paikoilleen. Kiristä koukun pultit hyvin (kohde 3).
- Kallista kameraa varovasti sivulle tappi koukun alla. Huomautus: Kamera saattaa vaurioitua! Tue kameraa sen asettuessa paikalleen: älä anna kameran pudota kääntyneeseen asentoon äläkä anna kameran pään iskeytyä mihinkään!
Tee asianmukaiset sähköliitännät.

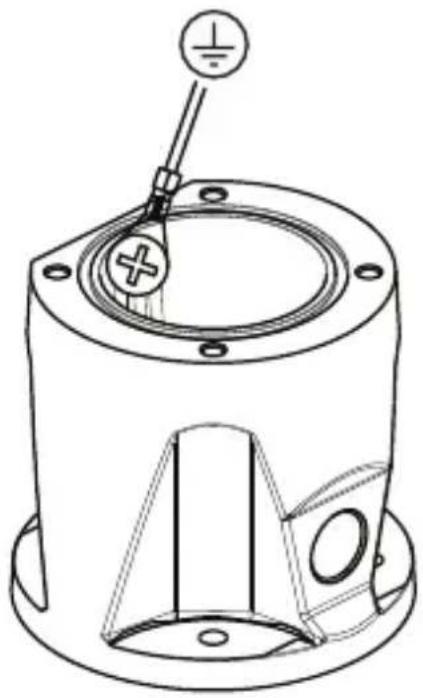

- Ruuvaa kameran jalustan vihreä maadoitusjohto DCA:n sisäseinämän maadoitusreikään. Jos DCA:ta ei ole asennettu maadoitetulle pinnalle, kiinnitä käyttäjän toimittama maajohto (kohde 4 vaiheessa 1) samaan kytkentäkohtaan.
- Aseta kamera varovasti lopulliseen asentoonsa.

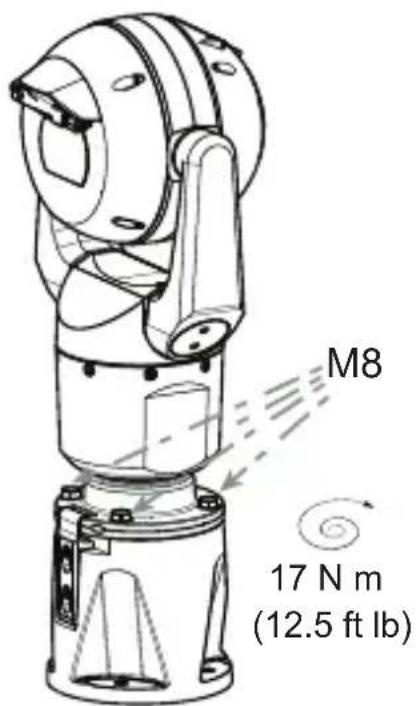

Varmista, että johdot eivät joudu puristuksiin kameran jalustan ja DCA:n väliin! Aseta neljä aluslevyä ja kuusiopulttia (toimitettu).
