KÄYTTÖOHJE MIC7000 Illuminator BOSCH

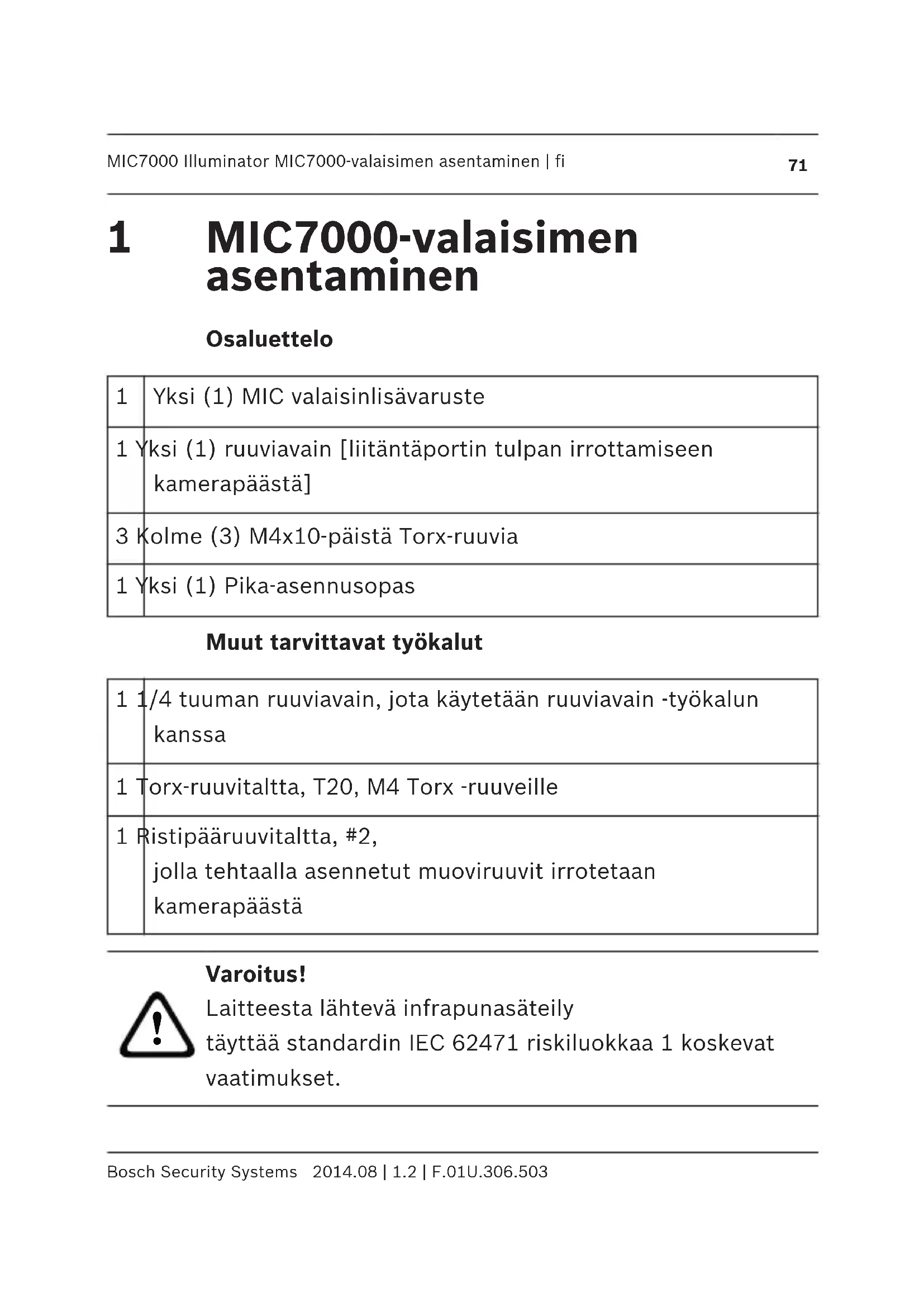

Yksi (1) MIC valaisinlisävaruste 1 Yksi (1) ruuviavain [liitäntäportin tulpan irrottamiseen kamerapäästä] 3 Kolme (3) M4x10-päistä Torx-ruuvia 1 Yksi (1) Pika-asennusopas Muut tarvittavat työkalut 1 1/4 tuuman ruuviavain, jota käytetään ruuviavain -työkalun kanssa 1 Torx-ruuvitaltta, T20, M4 Torx -ruuveille 1 Ristipääruuvitaltta, #2, jolla tehtaalla asennetut muoviruuvit irrotetaan kamerapäästä

Varoitus! Laitteesta lähtevä infrapunasäteily täyttää standardin IEC 62471 riskiluokkaa 1 koskevat vaatimukset.

Bosch Security Systems 2014.08 | 1.2 | F.01U.306.503Huomautus! Tämä tuote on testattu valaisinten fotobiologista turvallisuutta koskevan standardin IEC 62471:2006 "Photobiological safety of lamps and lamp systems" mukaisesti. Laite ylittää standardissa IEC 62471:2006 määritetyt verkkokalvoa vaurioittavaa sinistä valoa ja sarveiskalvoa/linssiä vaurioittavaa infrapunavaloa koskevat riskittömän ryhmän säteilyrajat. Laite kuuluu riskiryhmään 1 infrapunavalon ja valkoisen LED-valon altistumisrajojen osalta. Täydelliset tiedot valaisimen turvallisuudesta ovat MIC7000-käyttöoppaassa. Huomautus! Jos MIC-kamerassa on sekä valaisin- että aurinkosuojalisävarusteet, asenna valaisin ensin. Erittäin alhaisen lämpötilan MIC7000-mallit eivät tue valaisinta.

1. Kiinnitä kamera jalustaan tai aseta se tilapäisesti

pakkausmuoviin, jotta kamera on tukevalla alustalla ennen asennuksen jatkamista. (Katso lisätietoja käyttöoppaasta.)

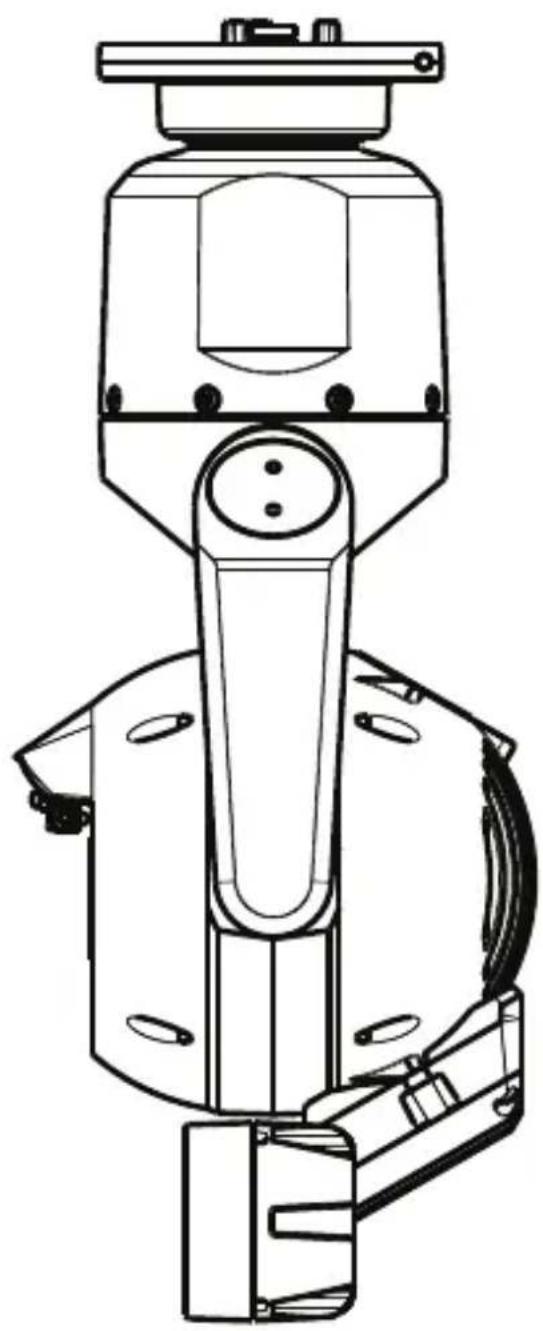

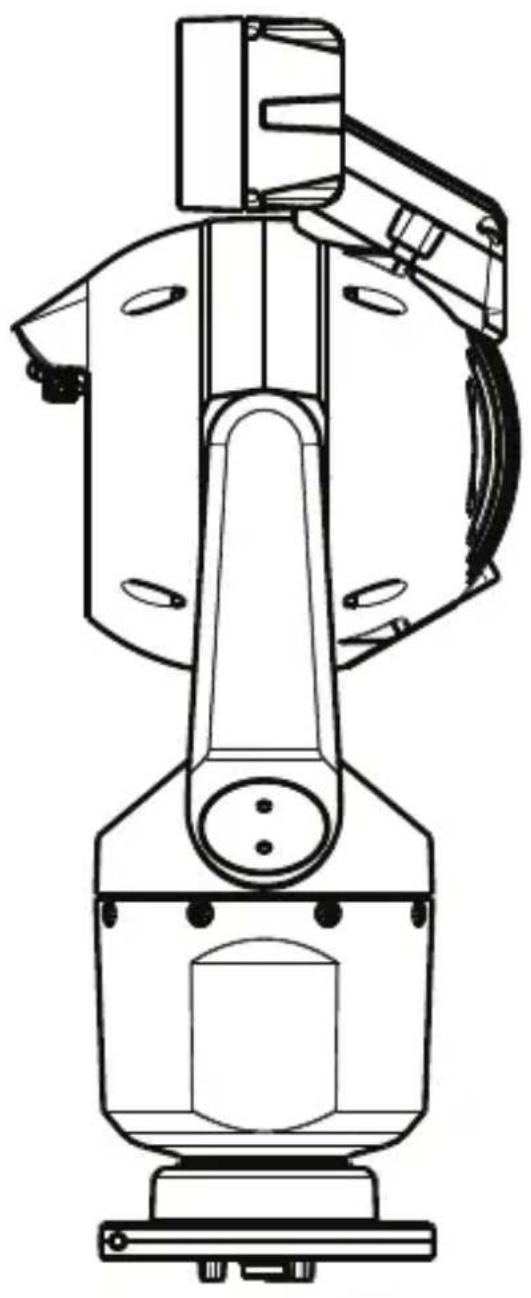

fi | MIC7000-valaisimen asentaminen MIC7000 Illuminator 2014.08 | 1.2 | F.01U.306.503 Bosch Security SystemsHuomautus: Jos kamera kiinnitetään ylösalaisin, kallistuspidikettä on kierrettävä ennen valaisimen asentamista. Kytke laitteeseen virta ja liitä se verkkoon alla olevassa kuvassa näytetyllä tavalla. 24 VAC Valitse selaimesta kameran Asetukset-sivu. Valitse ensin Lisäasetukset > Kamera > Asennusvalinnat-valikko > Suunta ja sitten Ylösalaisin. Vahvista valinta valitsemalla Set (Aseta). Kamerapää kiertyy automaattisesti ylösalaisin (180°). Häikäisysuojan on aina oltava kameraikkunan yläpuolella kiinnitysasennosta huolimatta. MIC7000 Illuminator MIC7000-valaisimen asentaminen | fi

2. Irrota ja hävitä kolme (3) muoviruuvia , jotka ovat sen

liitäntäportin ympärillä, johon valaisin asennetaan.

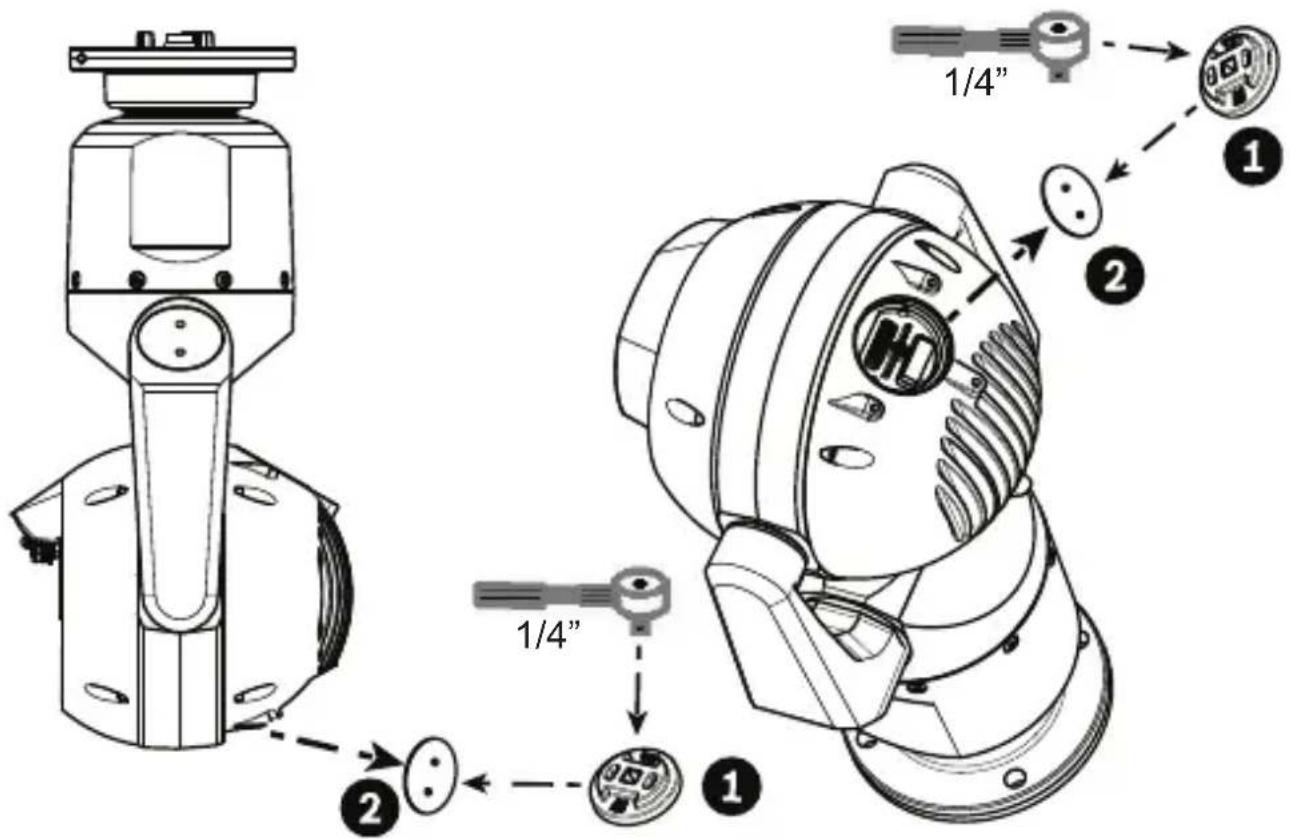

3. Irrota oikea liitäntäportin tulppa kamerapäästä ¼

tuuman ruuviavaimella (ei toimiteta ruuviavain -työkalun mukana). Jos kamera asennetaan pystysuoraan, irrota häikäisysuojan lähellä oleva tulppa. Jos kamera asennetaan ylösalaisin, irrota kauempana häikäisysuojasta oleva tulppa. Huomautus! Kamera saattaa vaurioitua! Älä päästä avoimeen liitäntäporttiin vettä tai likaa. MIC7000 Illuminator MIC7000-valaisimen asentaminen | fi

Bosch Security Systems 2014.08 | 1.2 | F.01U.306.503Bosch suosittelee, että liitäntäportin tulppa ja ruuviavain säilytetään DCA-kiinnikkeen (tai lisävarusteena saatavan seinäkiinnikkeen) sisällä siltä varalta, että valaisin on irrotettava.

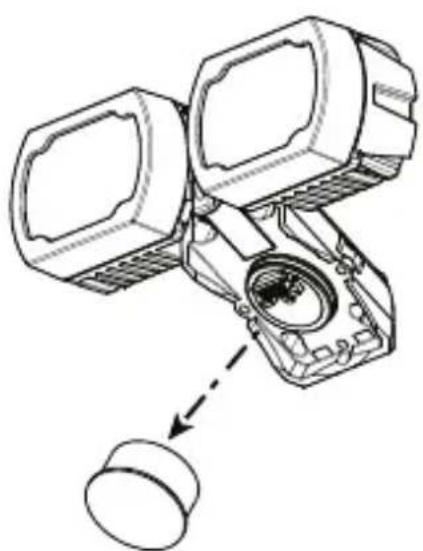

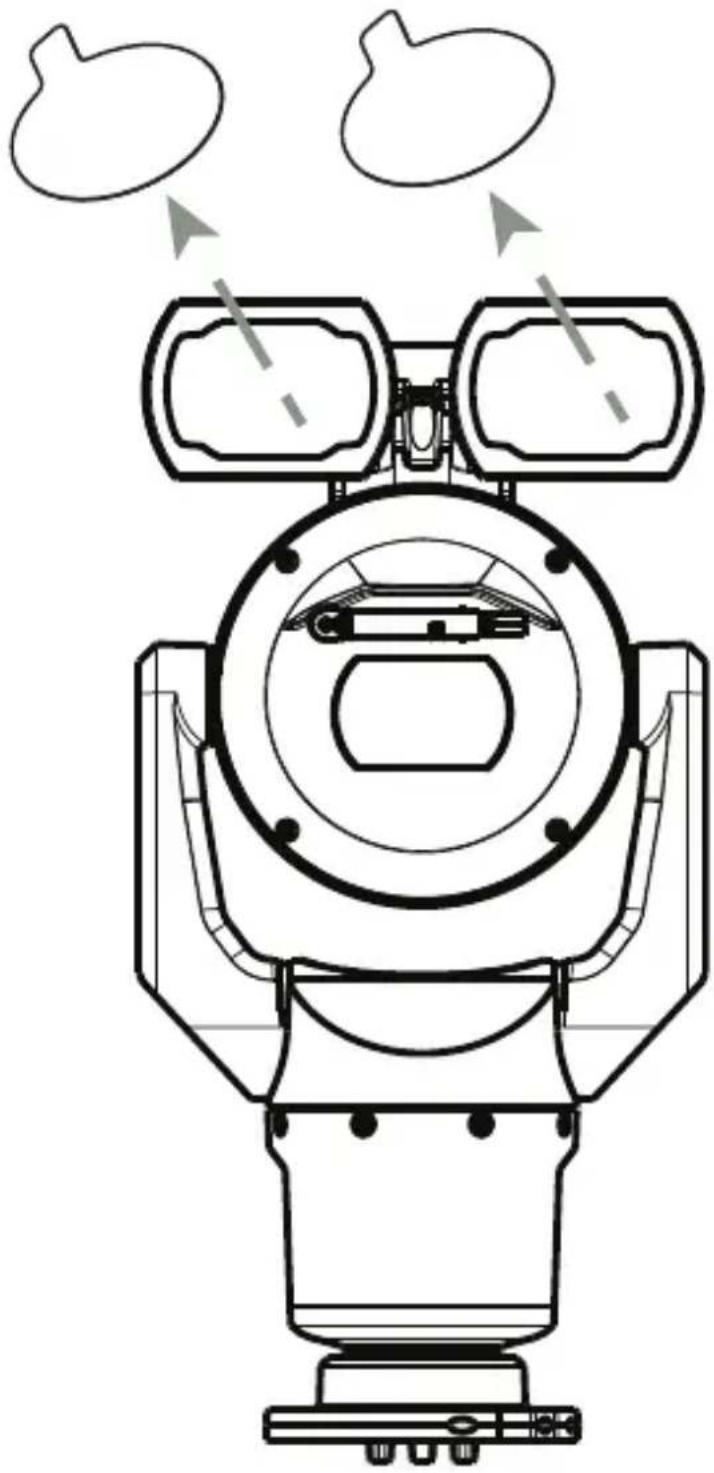

4. Poista lisävarusteen (valaisinlisävaruste) muovikansi.

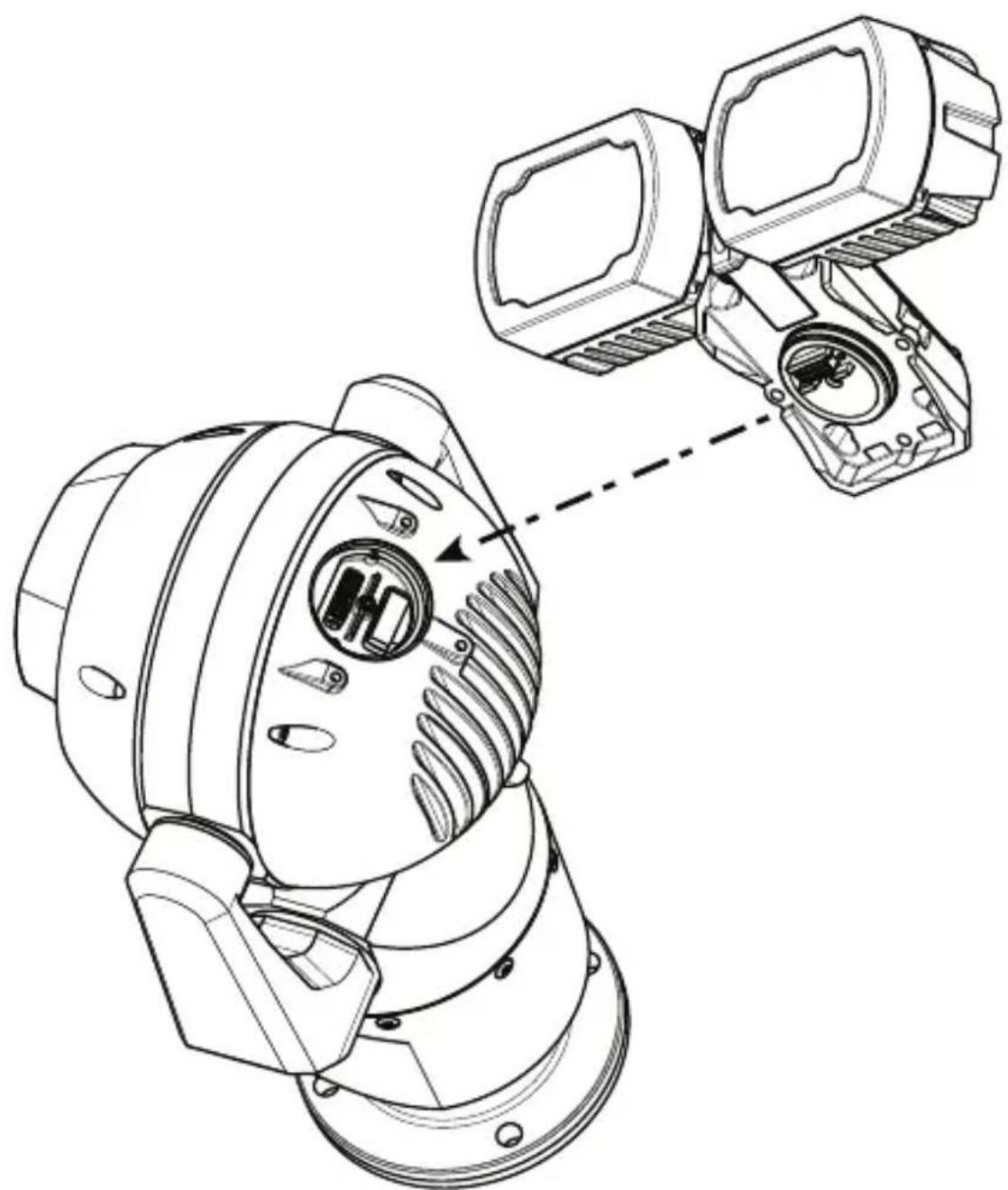

Bosch Security Systems 2014.08 | 1.2 | F.01U.306.5035. Sovita valaisin liitäntäportin päälle ja työnnä se varovasti paikoilleen kamerapäähän.

6. Aseta kaikki kolme (3) ruuvia osittain paikoilleen. Älä

kiristä niitä vielä tässä vaiheessa.

fi | MIC7000-valaisimen asentaminen MIC7000 Illuminator 2014.08 | 1.2 | F.01U.306.503 Bosch Security SystemsHuomautus! Jos aiot asentaa myös MIC-aurinkosuojan, aseta paikoilleen ainoastaan takana keskellä oleva ruuvi, joka pitää lisävarusteen (valaisinlisävaruste) paikoillaan siihen asti, kunnes saat aurinkosuojan asennettua. Kiristä toisella puolella olevaa ruuvia kääntämällä sitä kaksi (2) kierrosta. Kiristä myös toisella puolella olevaa ruuvia kääntämällä sitä kaksi (2) kierrosta. Kiristä keskellä olevaa ruuvia kääntämällä sitä kaksi (2) kierrosta. Toista, kunnes jokainen ruuvi on kireällä.

Varoitus! Osa ei ole kunnolla paikoillaan, ennen kuin kaikki kolme (3) ruuvia on kiristetty. MIC7000 Illuminator MIC7000-valaisimen asentaminen | fi
