Produkttyp	Infraröd projektor för övervakningskamera
Märke	Bosch
Modell	MIC7000 Illuminator
Kompatibilitet	Bosch MIC7000-kameror (förutom modeller för mycket låg temperatur)
Säkerhetsstandard	IEC 62471 Riskgrupp 1 (infrarött och blått ljus)
Belysningsteknik	Infraröd LED
Antal fästskruvar	3 Torx M4-skruvar
Medföljande verktyg	Låsnyckel, Torx T20-skruvmejsel
Monteringsalternativ	Normal eller inverterad montering (180° rotation via programvara)
Skydd	O-ring för tätning
Underhåll	Låt inte vatten eller smuts komma i kontakt med kontaktdonet
Rekommendation	Installera före solskyddet om sådant finns
Användningsvillkor	Använd inte på kameror avsedda för mycket låga temperaturer
Ungefärlig vikt	200 g
Ungefärliga mått	120 x 80 x 60 mm
Strömförsörjning	Ström från kameran via åtkomstporten
Huvudfunktion	Infraröd belysning för nattseende
Certifieringar	CE, överensstämmelse med IEC 62471
Reparerbarhet	Reservdelar finns (skruvar, tätning)
Beräknad garanti	2 år
Bruksanvisning	Nedladdningsbar som PDF (172 sidor)

Vanliga frågor - MIC7000 Illuminator BOSCH

Hur installerar man MIC7000-projektorn på en Bosch-kamera?

Ta bort åtkomstpluggen på kamerahuvudet, rikta in projektorn mot porten och fäst den med de tre medföljande Torx M4-skruvarna. Dra åt skruvarna gradvis. Se bruksanvisningen för detaljer.

Är projektorn kompatibel med alla MIC7000-kameramodeller?

Nej, den är inte kompatibel med MIC7000-kameramodeller avsedda för mycket låga temperaturer.

Vilka verktyg behövs för installationen?

En Torx T20-skruvmejsel för Torx M4-skruvarna, en stjärnskruvmejsel #2 för att ta bort plasthuvskruvarna och en 1/4-tums drivning med medföljande nyckel för att ta bort åtkomstpluggen.

Hur vänder man monteringen av kameran med projektorn?

Innan du fäster projektorn, slå på kameran, anslut till webbgränssnittet, gå till Inställningar > Avancerat > Kamera > Installatörsmeny > Orientering, välj 'Inverterad', klicka sedan på 'Set'. Huvudet roterar automatiskt 180°.

Avger projektorn farliga infraröda strålar?

Ja, den avger infrarött ljus som överensstämmer med standarden IEC 62471 Riskgrupp 1. Undvik att titta direkt in i strålen. Se säkerhetsanvisningarna i bruksanvisningen.

Kan jag installera solskyddet efter projektorn?

Det rekommenderas att installera projektorn först, sedan solskyddet. Om du planerar att installera solskyddet, sätt endast i den bakre mittskruven för att hålla projektorn på plats innan du fäster solskyddet.

Vad gör jag om jag behöver ta bort projektorn?

Bosch rekommenderar att du förvarar åtkomstpluggen och nyckeln inuti väggadaptern om du skulle behöva ta bort projektorn. Skruva loss de tre skruvarna och skjut ut projektorn ur porten.

Hur rengör man projektorn?

Rengör försiktigt med en mjuk, torr trasa. Undvik att vatten eller smuts kommer i kontakt med kontaktdonet. Rengör aldrig projektorn när den är påslagen.

Var hittar jag den fullständiga bruksanvisningen för projektorn?

Den fullständiga bruksanvisningen finns tillgänglig för gratis nedladdning som PDF på webbplatsen notice-facile.com. Den innehåller 172 sidor med detaljerade monterings- och säkerhetsanvisningar.

Fungerar projektorn vid mycket låga temperaturer?

Nej, projektorn är inte avsedd för kameror för mycket låga temperaturer. För dessa modeller, installera inte projektorn.

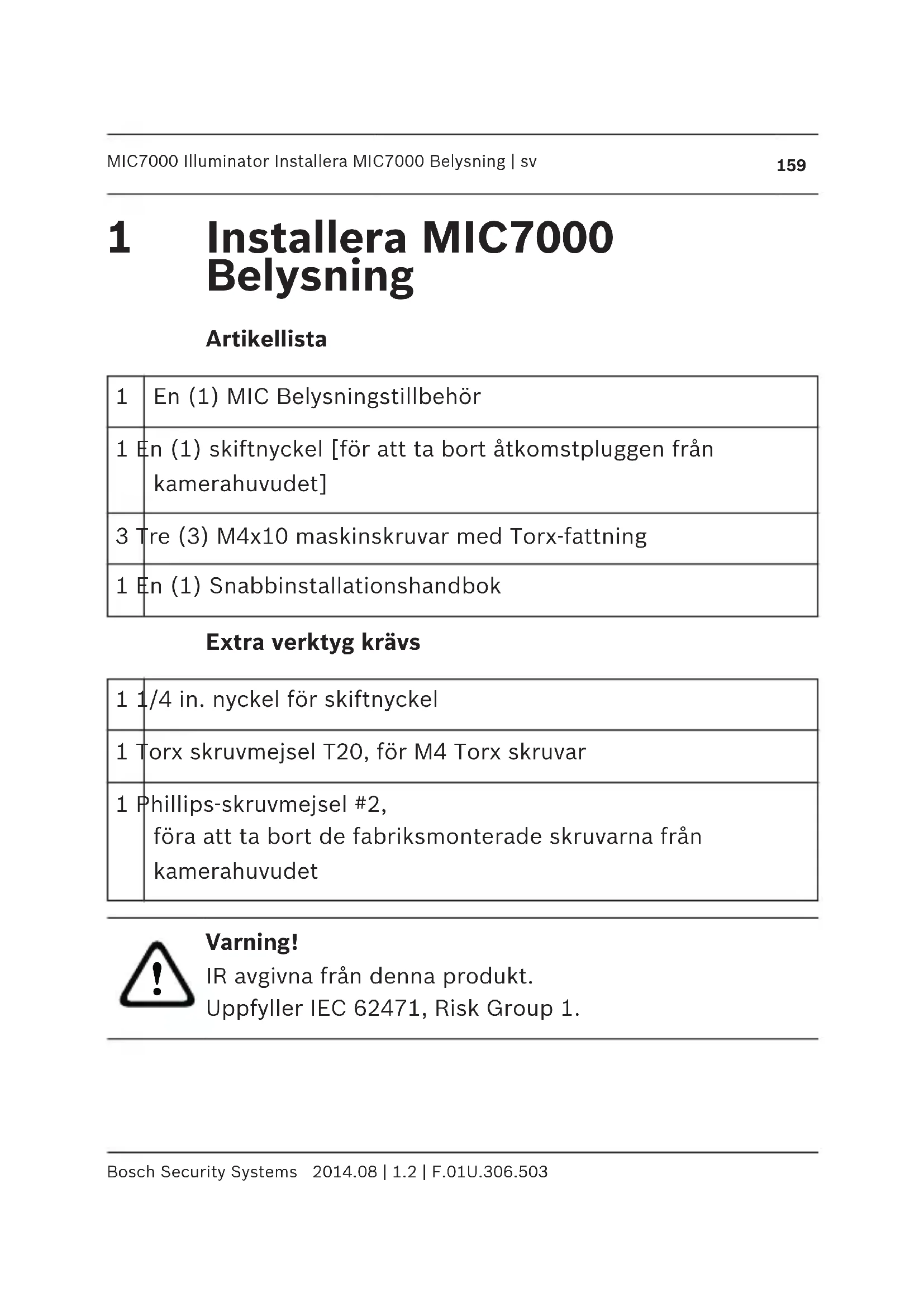

BRUKSANVISNING MIC7000 Illuminator BOSCH

Innehållsförteckning 159

Artikellista
Extra verktyg kravs

1	En (1) MIC Belysningstillbehör
1	En (1) skiftnyckel [for att ta bort Åtkomstpluggen.Free kamerahuvudet]
3	Tre (3) M4x10 maskinskruvar med Torx-fattning
1	En (1) Snabbinstallationshandbok

1	1/4 in. nyckel für skiftnyckel
1	Torx skruvmejsel T20, für M4 Torx skruvar
1	Phillips-skruvmejsel #2, föra att ta bort de fabriksmonterade skruvarna från kamerahuvudet

Varning!

IR avgivna franenna produit.

Den harprodukten har testats enligt standarden IEC62471:2006 "fotobiologisk sakerhet for lampor och lampsystem". Produktens utslapp overstiger den UNDANTAGNA gruppens grans for bade risk for blaljusskada pa nathinnan och infrarod strålningsskada pa hornhinna/lins enligt definitionen i IEC 62471:2006. Produktken bedömdes uppfylla exponeringsvärden i Riskgrupp 1 for IR och vita lysdioder.

Se MIC7000 instruktsboken for fullständig information om belysningssakerhet.

Obs!

Om MIC kamerankommen att bade belysnings- och solskyddstillbehör, montera belysningen Först. MIC7000 modeller for extrem laga temperaturer stöder inte belysningen.

1. Montera Först kameran eller ställ den tillfälligt på Förpackningsstkummet på att stabilt underlag. (Se instruktsboken)

Obs: Om kameran ska monteras upp och ned, mäste vinklingshuvudet vridas innan belysningen sätts dit. Slå på strömmen och anslut till natverket som visas i nedanstående bild.

Gå till kameransinstallingssida i webbläsaren. Valj Avancerad > Kamera > Installationsmeny > Riktning, och valj sedan "Upp- och nedvänd". Bekräfta andringarna genom att klicka på Ställ in. Kamerahuvudetkommen automatiskt att vridas till upp- och nedvantt lage (180^) . Oavsett monteringsläge sca skyddet alltid vara ovenfor kamerafönstret.

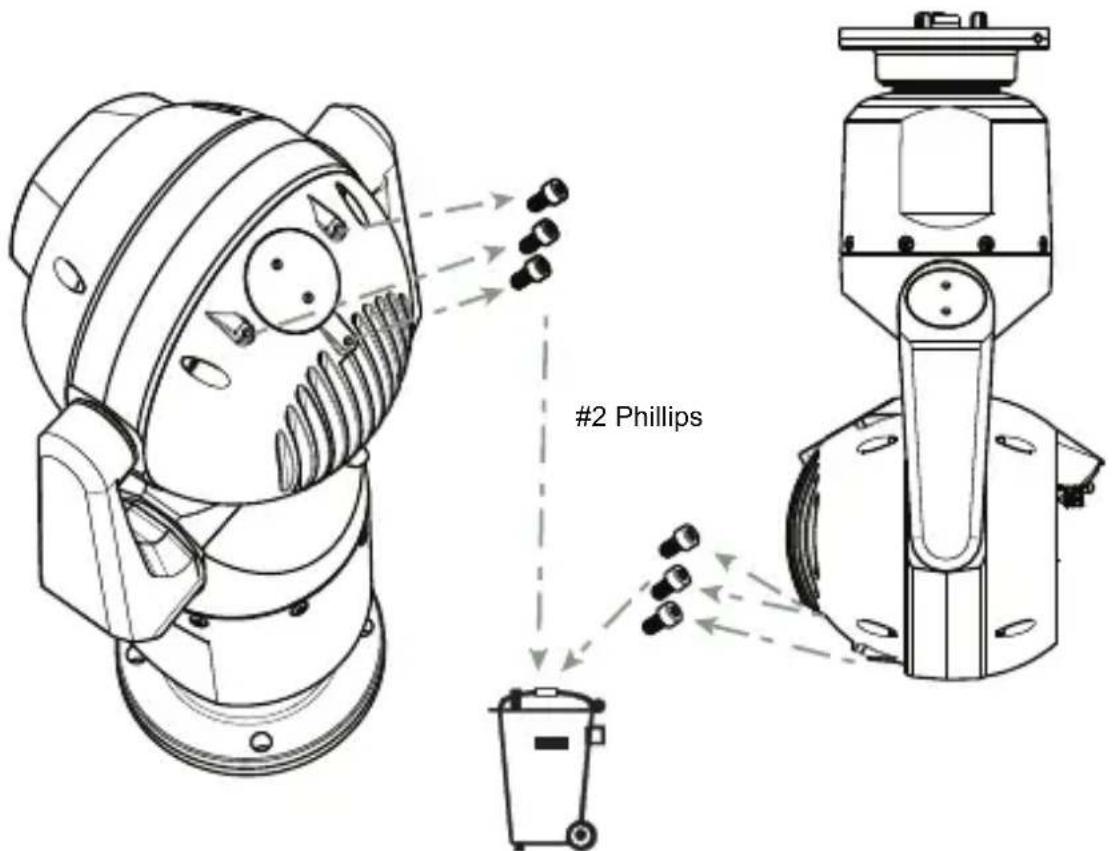

2. Ta bort och kasta de tre (3) plastskruvarna som omger Åtkomstluckan)darbelysningen sca monteras.

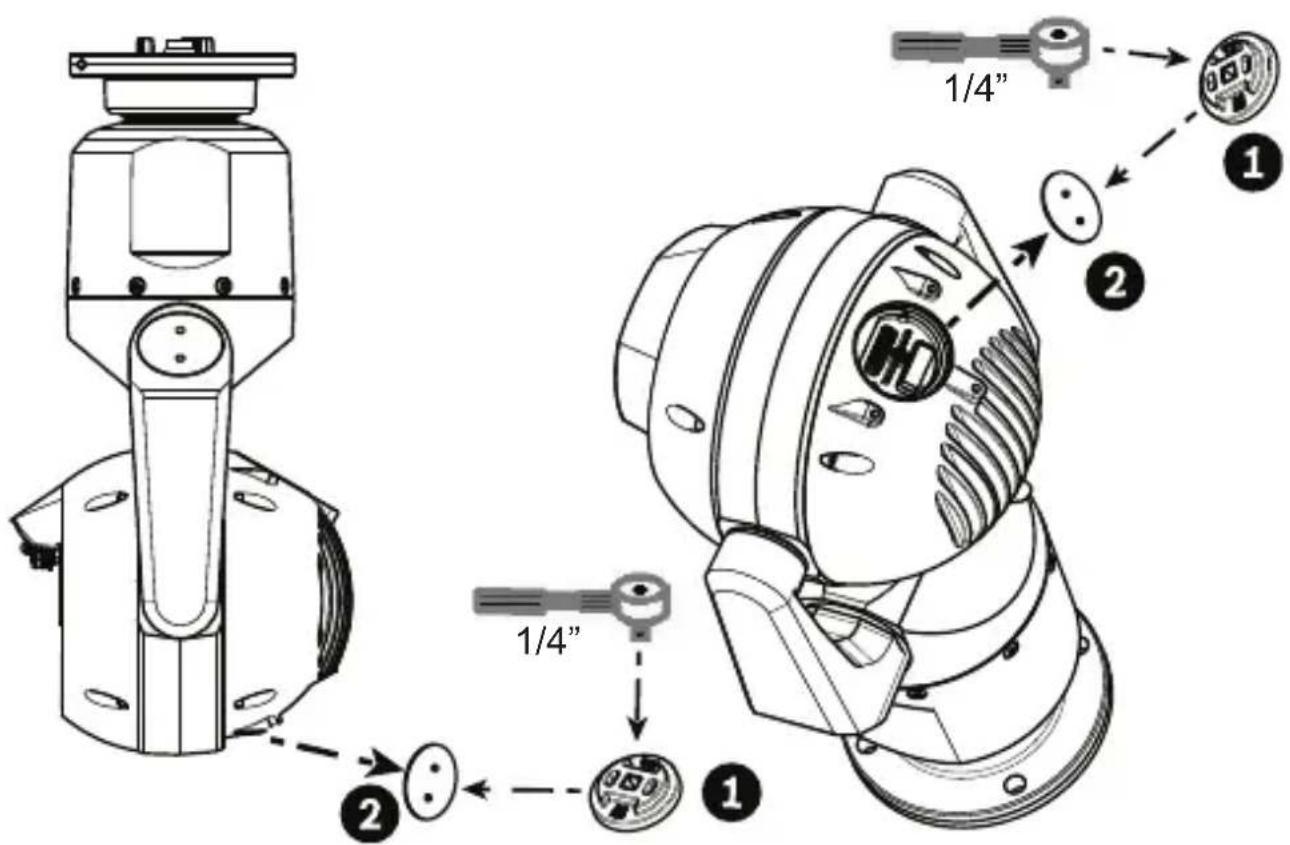

1. Ta bort atkomstpluggen fran kamerahuvudet med hjälp av en 1 / 4 -tums nyckel (medfoljer ej) med skiftnyckel (medfoljer). For uppratta kameror, ta bort pluggen nara skyddet. For upp- och nedvanda kameror, ta bort pluggen langre bort fran skyddet.

Obs!

Risk for att skada kameran!

Låt inte vatten eller smuts tränga in i den öppna anslutningsporten.

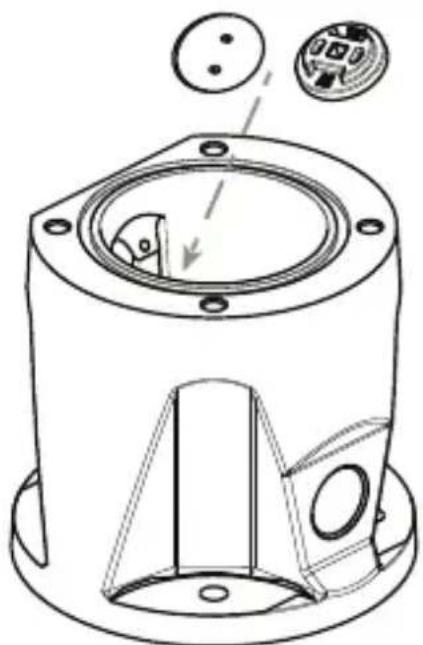

Bosch foreslår att anslutningspluggen och skiftnyckel Förvarasinne i DCA fästet (eller

vaggmonteringstillbehoret) i fall att det blir nödvändigt att ta bort belysningen.

1. Ta bort plastlocket fran belysningstillbehör. Kasta bort.

Obs!

Stör inte O-ring)när locket dras av.

1. Rikta in belysningen over anslutningsporten och tryck försiktigt kamerahuvudet på plats.

1. Skruva delvis in de tre (3) skruvarna i gängorna. Dra inte fast någon av skruvarna an.

Obs!

Om du även ska montera MIC solskyddet satt bara den bakre mittre skruven belysningstillbehör på plats till dess solskyddet monteras.

Dra at skruven pa den ena sidan två (2) varv. Dra at skruven pa den andra sidan två (2) varv. Dra at den mittre skruven två (2) varv. Upprepa tills alla skruvar ar atdragna.

Varning!

Monteringen ar inte komplett innan alla tre (3) skruvarna dragits at.

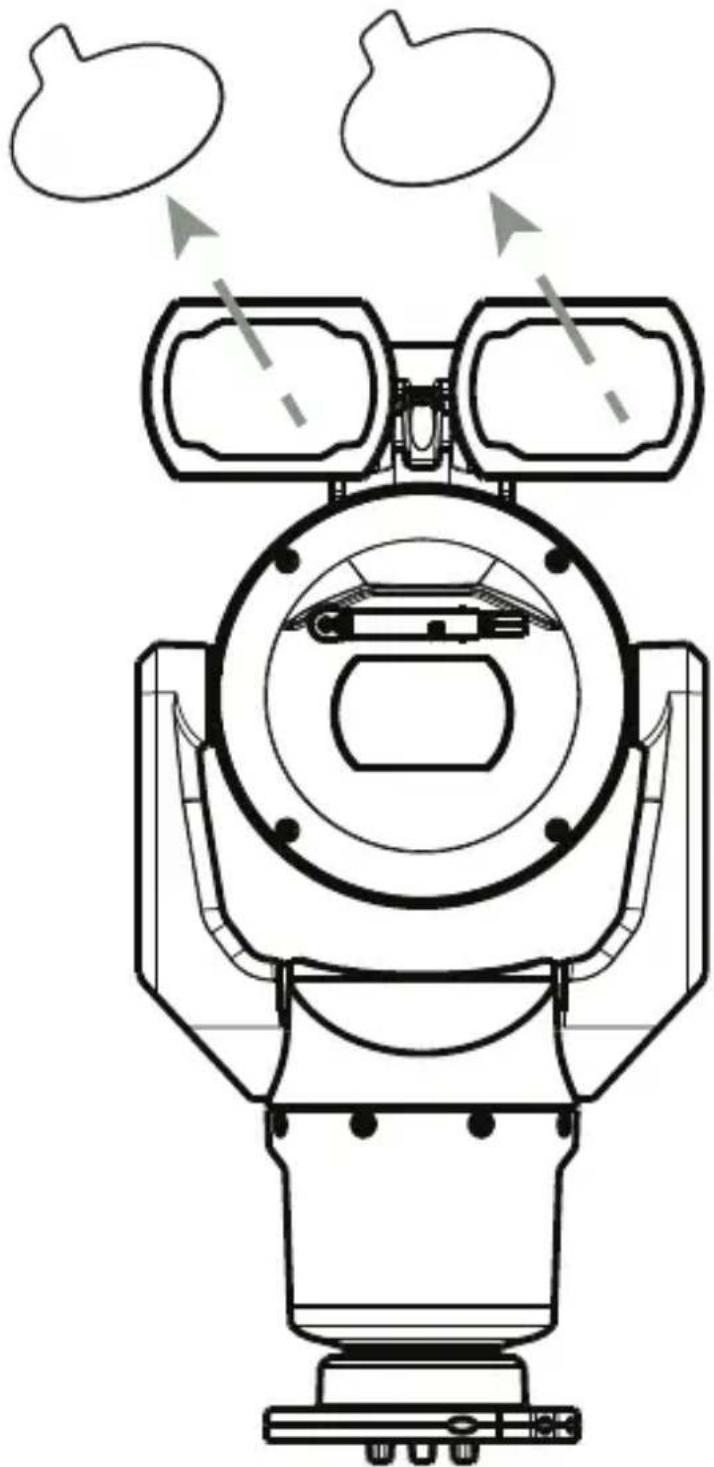

7. Ta bort den halvgenomskinliga filmen.

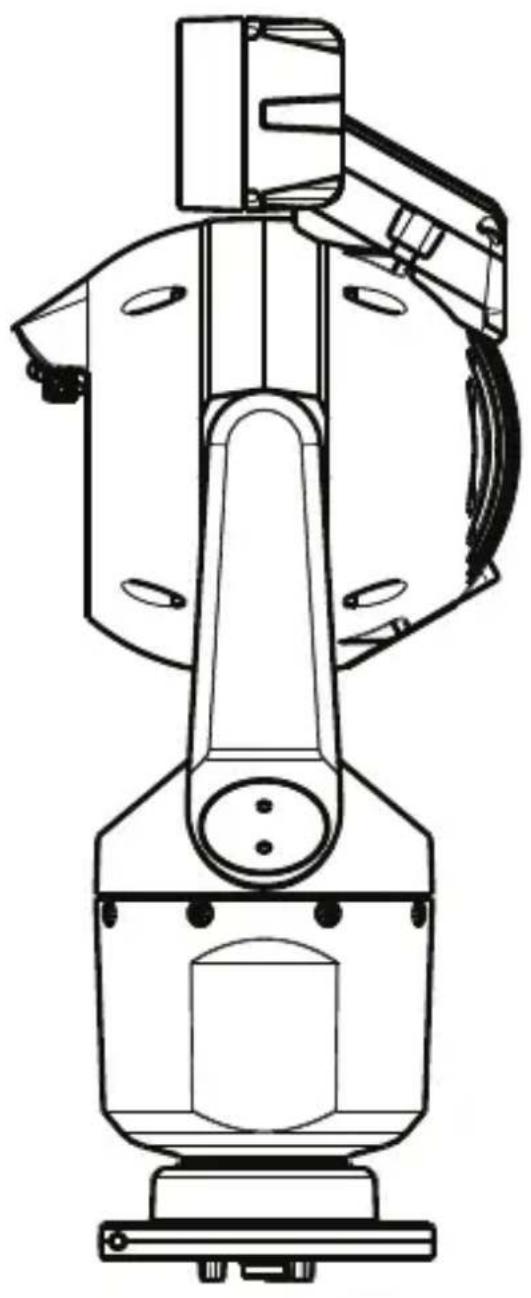

8. Montering av belysningen ar klar.
