Producttype	Infraroodprojector voor bewakingscamera
Merk	Bosch
Model	MIC7000 Illuminator
Compatibiliteit	Bosch MIC7000-camera's (behalve modellen voor zeer lage temperaturen)
Veiligheidsnorm	IEC 62471 Risicogroep 1 (infrarood en blauw licht)
Verlichtingstechnologie	Infrarood-LED
Aantal bevestigingsschroeven	3 Torx M4-schroeven
Meegeleverd gereedschap	Ontgrendelsleutel, Torx T20-schroevendraaier
Montageopties	Normale of omgekeerde montage (rotatie 180° via software)
Bescherming	O-ring voor afdichting
Onderhoud	Voorkom dat water of vuil in contact komt met de connectorpoort
Aanbeveling	Monteer vóór de zonnekap indien aanwezig
Gebruiksvoorwaarden	Niet gebruiken op camera's bestemd voor zeer lage temperaturen
Geschat gewicht	200 g
Geschatte afmetingen	120 x 80 x 60 mm
Voeding	Wordt gevoed via de camera via de toegangspoort
Hoofdfunctie	Infraroodverlichting voor nachtzicht
Certificeringen	CE, conformiteit IEC 62471
Repareerbaarheid	Reserveonderdelen beschikbaar (schroeven, afdichting)
Geschatte garantie	2 jaar
Gebruiksaanwijzing	Downloadbaar in PDF-formaat (172 pagina's)

Veelgestelde vragen - MIC7000 Illuminator BOSCH

Hoe installeer ik de MIC7000 projector op een Bosch-camera?

Verwijder de toegangspluggen van de camerakop, lijn de projector uit met de poort en bevestig deze met de drie meegeleverde Torx M4-schroeven. Draai de schroeven geleidelijk aan. Raadpleeg de handleiding voor details.

Is de projector compatibel met alle MIC7000 cameramodellen?

Nee, het is niet compatibel met MIC7000 cameramodellen bestemd voor zeer lage temperaturen.

Welk gereedschap is nodig voor de installatie?

Een Torx T20-schroevendraaier voor de Torx M4-schroeven, een kruiskopschroevendraaier #2 om de plastic schroeven te verwijderen, en een 1/4 inch aandrijving met de meegeleverde sleutel om de toegangspluggen te verwijderen.

Hoe keer ik de montage van de camera met de projector om?

Voordat u de projector bevestigt, zet u de camera aan, logt u in op de webinterface, gaat u naar Instellingen > Geavanceerd > Camera > Installateursmenu > Oriëntatie, selecteert u 'Omgekeerd' en klikt u vervolgens op 'Set'. De kop draait automatisch 180°.

Zendt de projector gevaarlijke infraroodstralen uit?

Ja, het zendt infraroodstralen uit conform de norm IEC 62471 Risicogroep 1. Vermijd direct in de straal te kijken. Raadpleeg de veiligheidsinstructies in de handleiding.

Kan ik de zonnekap na de projector installeren?

Het wordt aanbevolen om eerst de projector en daarna de zonnekap te installeren. Als u van plan bent de zonnekap te installeren, plaats dan alleen de achterste centrale schroef om de projector op zijn plaats te houden voordat u de zonnekap bevestigt.

Wat moet ik doen als ik de projector moet verwijderen?

Bosch raadt aan om de toegangspluggen en de sleutel in de muuradapter te bewaren voor het geval u de projector moet verwijderen. Draai de drie schroeven los en schuif de projector uit de poort.

Hoe maak ik de projector schoon?

Maak voorzichtig schoon met een zachte, droge doek. Vermijd contact van water of vuil met de connector. Maak de projector nooit schoon wanneer deze onder spanning staat.

Waar vind ik de volledige handleiding van de projector?

De volledige handleiding is gratis te downloaden in PDF-formaat op de website notice-facile.com. Deze bevat 172 pagina's met gedetailleerde montage- en veiligheidsinstructies.

Werkt de projector bij zeer lage temperaturen?

Nee, de projector is niet ontworpen voor camera's bestemd voor zeer lage temperaturen. Installeer de projector niet voor deze modellen.

GEBRUIKSAANWIJZING MIC7000 Illuminator BOSCH

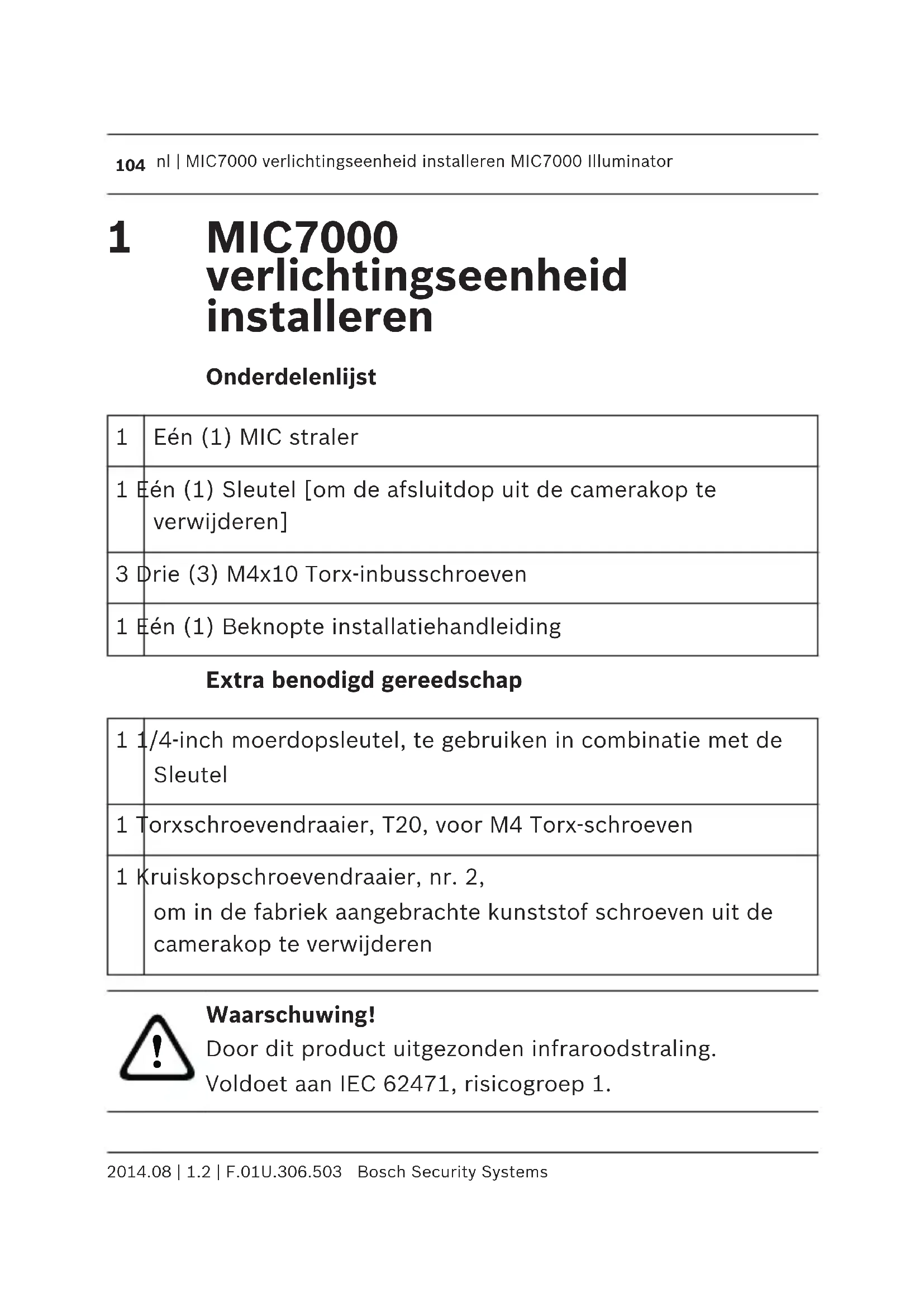

1 MIC7000 verlichtingseenheid installeren

Onderdelenlijst
Extra benodigd gereedschap

1	Eén (1) MIC straler
1 Eén (1) Sleutel [om de afsluitdop uit de camerakop te verwijderen]
3 Drie (3) M4x10 Torx-inbusschroeven
1 Eén (1) Beknopte installmentiehandleiding

1	1/4-inch moerdopsleutel, te gebruiken in combinatie met de Sleutel
1	Torxschroevendraaier, T20, voor M4 Torx-schroeven
1	Kruiskopschroevendraaier, nr. 2, om in de fabriek aangebrachte kunststof schroeven uit de camerakop te verwijderen

Waarschuwing!

Door dit product uit gezonden infraroodstraling.

Voldoet aan IEC 62471, risicogroep 1.

Aanwijzing!

Dit product is getest volgens de norm IEC62471:2006

"Fotobiologische verilgheit van lampen en lampsystemen". De productemissies overschrijden delimiet van de EXEMPT Group voor wat betreft netvliesschade door blauwlicht en hoornvlies-/ lensschade door infraroodlicht, zoals gedefinieerd doc IEC 62471:2006. Het product bleek te voldoen aan de bloootstellingslimieten van Risticogroep 1 voor infrarooen witte led's.

Raadpleeg de bedieningshandleiding van de MIC7000 voor volledige informatie over verlichtingsveiligheid.

Aanwijzing!

Als de MIC-camera zowel is uitgerust met een verlichtingseenheid als zonnekap als toebehoren, installeer dan eerst de verlichtingseenheid.

MIC7000-modelen voor extreem lage temperaturen ondersteunen geen verlichtingseenheid.

1. Monteer de camera of plaats hem tijdelijk in het verpakkingsschuim op een stabiele ondergrond voordatu verdergaat. (Raadpleeg de bedieningshandleiding.)

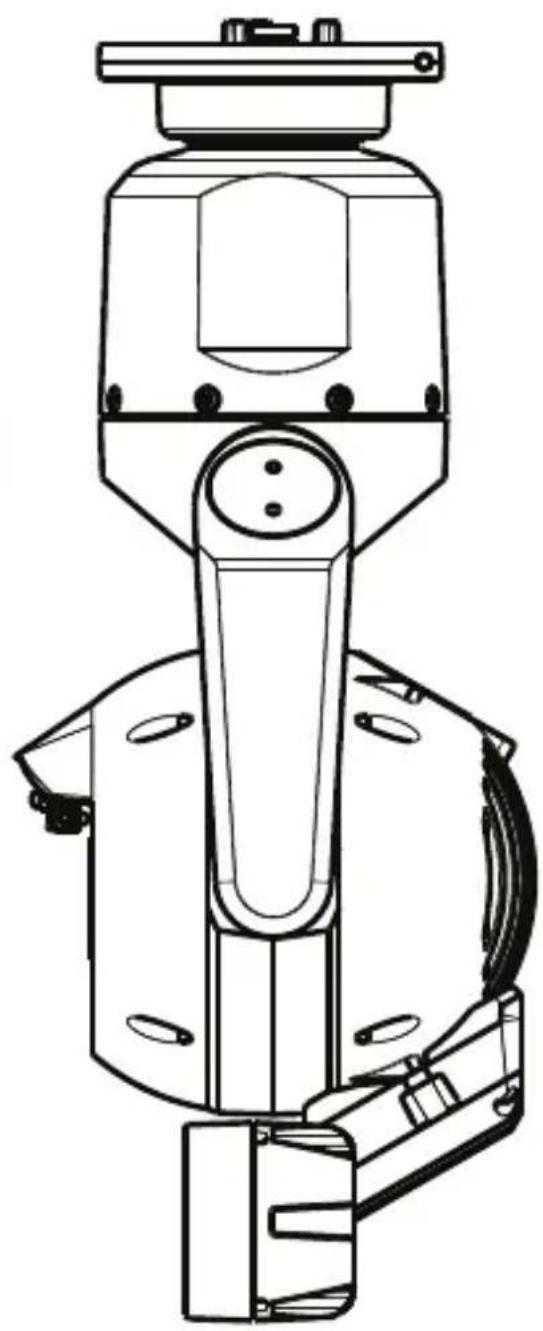

Opmerking: Als de camera hangend worden gemonteerd, moet u de kantelkop draaien voordat de verlichtingseenheidwordt bevestigd. Schakel de voeding in en maak verbinding met uw netwerk, zie onderstaande afbeelding.

Open via de webbrowser de-pagea voor camerainstellenen. Selecteer Geavanceerd> Camera > Installatiemenu > Positie, en selecteer verwolgens "Omgeekerd". Klik op Set (Instellen) om de selectie te accepteren. De camerakop worden automatisch maar de omgeekerde positie (180^) gedraaid.

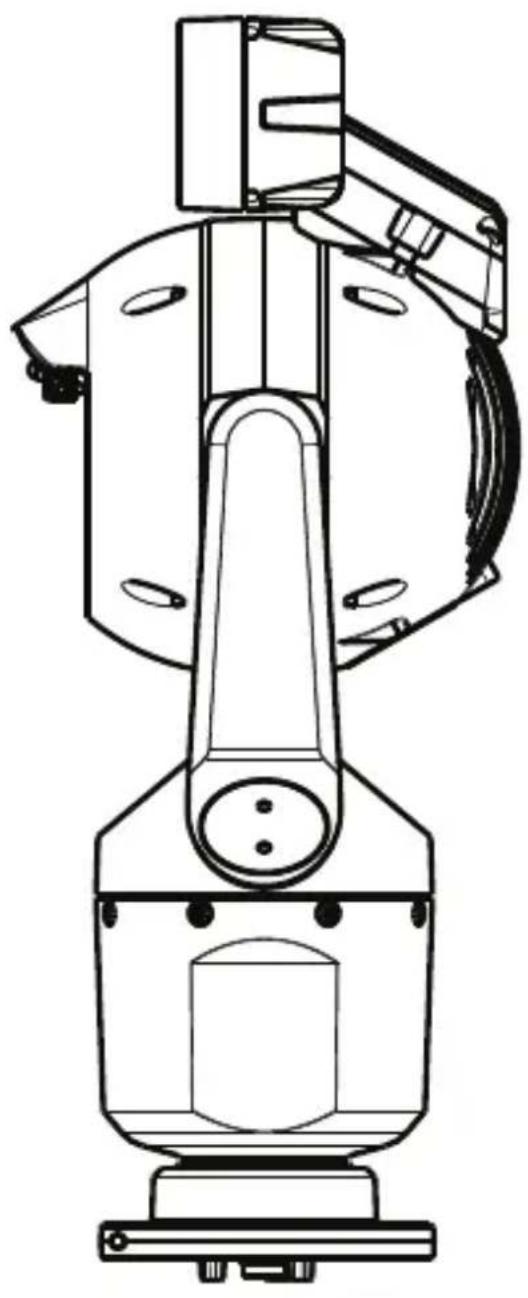

De zonnekap moet zich, ongeacht de montagepositie,.altijd boven het cameravenster bevinden.

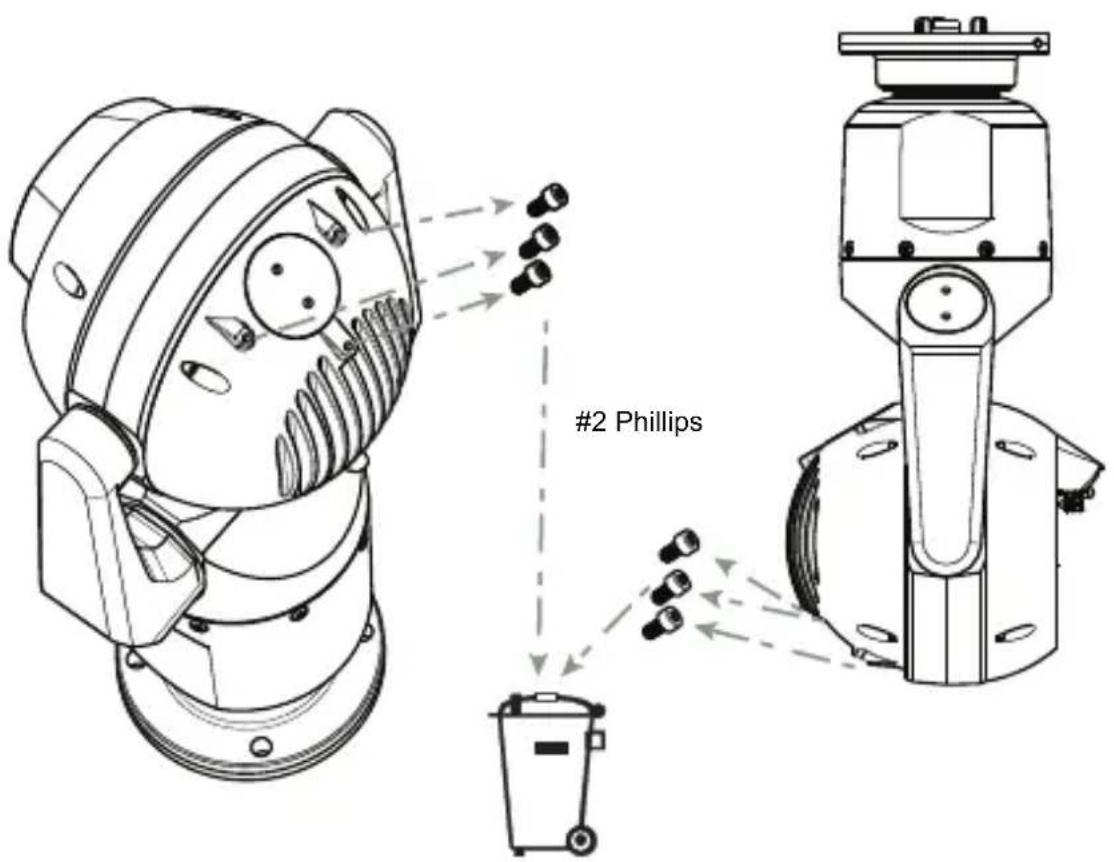

1. Verwijder de drie (3) kunststof schroeven die rondon de montageopening voor de verlichtingseenheid+zijn aangebracht, engooi deze schroeven weg.

1. Verwijder de afsluitdop uit de camerakop met behulp van een 14 -inch moerdopsleutel (niet meegeleverd) met de Sleutel (meegeleverd). Verwijder bijrechtop geplaatste camera's de plug bij de zonnekap. Verwijder bij omgekeerd geplaatste camera's de plug die verder weg van de zonnekap is aangebracht.

Aanwijzing!

Risico van beschadiging van de camera!

Bosch raadt aan de afsluitdop en Sleutel te bewaren in de DCA-montagesteun (of de wandmontagesteun) voor het geval dat de verlichtingseenheid要去 worden verwijderd.

1. Verwijder de kunststof dop uit de straler. Gooi deze weg.

Aanwijzing!

Let op dat de O-ring O-ring op zijnplaats blijft wanner u de dop eraf schuift.

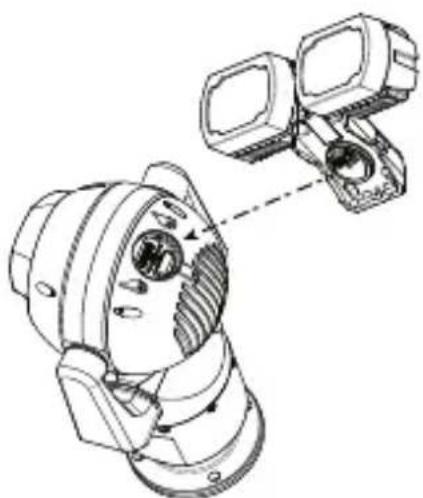

1. Positioneer de verlichtingseenheid boven de montageopening en druk deze voorzichtig op+zijnplaats op de camerakop.

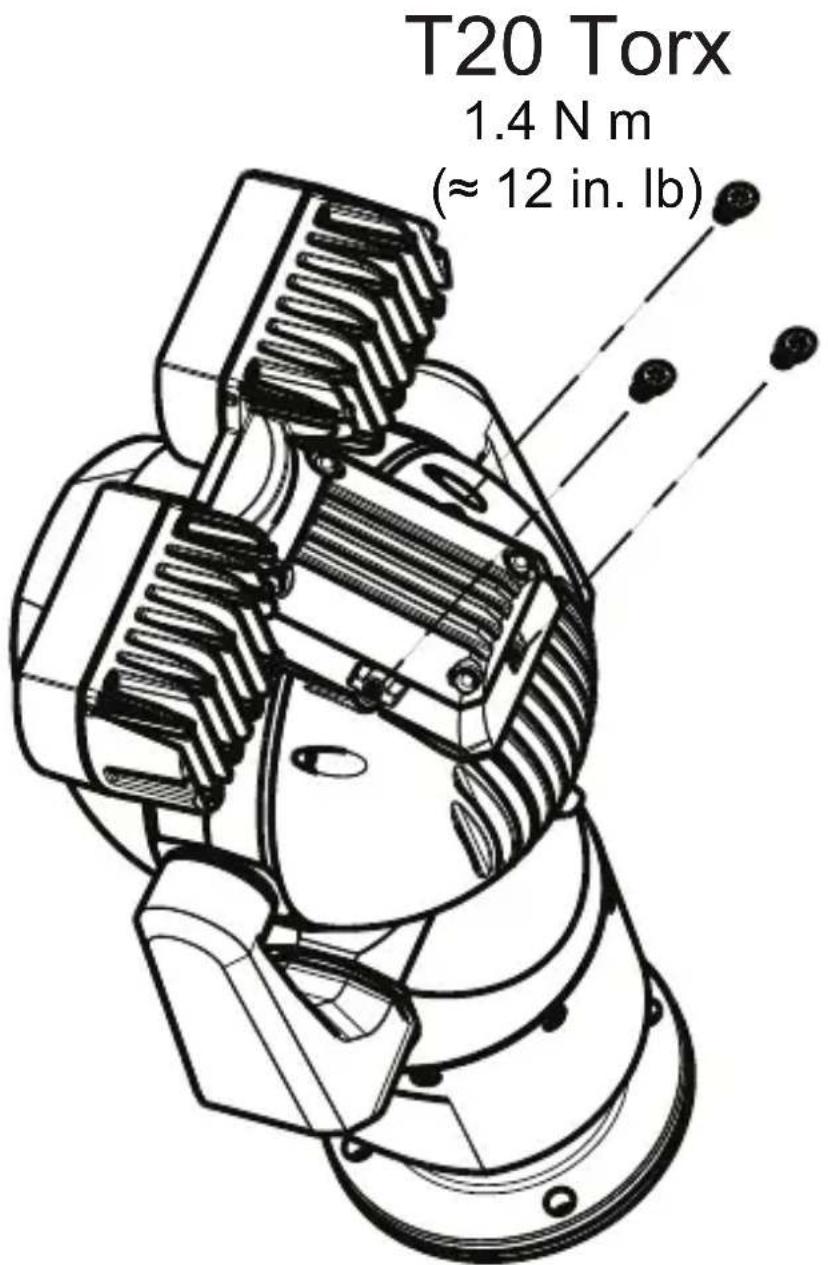

1. Draai alle drie (3) schroeven iota's aan. Draai des schroeven nu nog nicht helemaal vast.

Aanwijzing!

Als u ook de MIC-zonnekap wilt installereren, breng dan alleen de schroef middenachter aan waarmee de straler op+zijnplaats worden gezchoolen totdat u de zonnekap aanbrengt.

Draai de schroef aan een kant twee (2) slagen vast. Draai de schroef aan de andere kant twee (2) slagen vast. Draai de middelste schroef twee (2) slagen vast. Herhaal dit totdat alle schroeven goed vastzitten.

Waarschuwing!

Van een goede bevestiging is pas spreke wanner u alle drie (3) schroeven hebt vastgedraaid.

7. Verwijder de transparante folie.

8. De installment van de verlichtingseenheid is voltooid.

1 Installere MIC7000 Illuminator

Deleliste
Ekstra nødvendige verktøy

1	Én (1) MIC Illuminatortilbehør
1	En (1) pipenøkkel [til Å fjerne tilkoblingspluggen fra kamerahodet]
3	Tre (3) M4 x 10 torx-skruer
1	En (1) Hurtiginstalleringsveiledning
