РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ MIC7000 Illuminator BOSCH

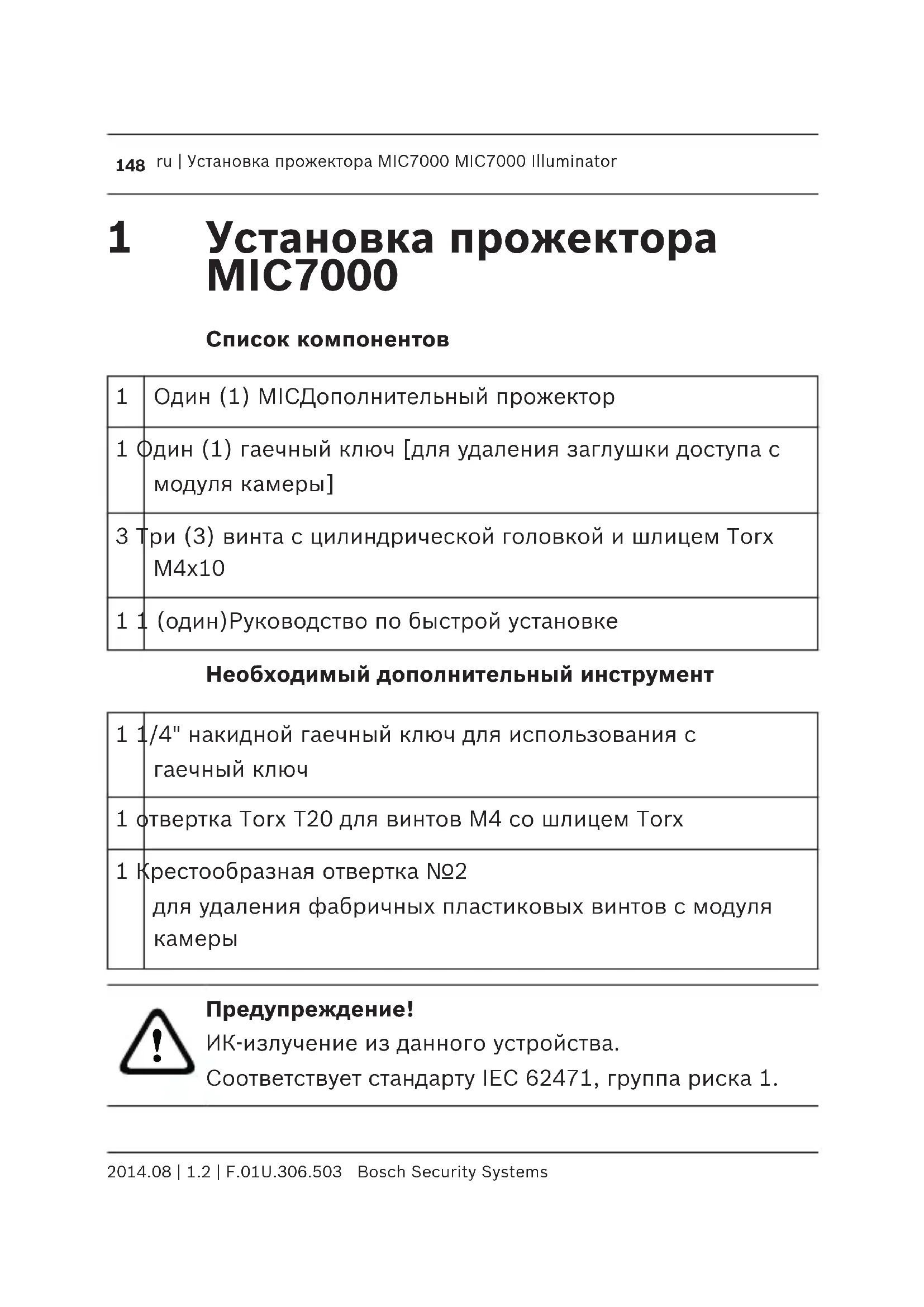

Один (1) MICДополнительный прожектор 1 Один (1) гаечный ключ [для удаления заглушки доступа с модуля камеры] 3 Три (3) винта с цилиндрической головкой и шлицем Torx M4x10 1 1 (один)Руководство по быстрой установке Необходимый дополнительный инструмент 1 1/4" накидной гаечный ключ для использования с гаечный ключ 1 отвертка Torx T20 для винтов M4 со шлицем Torx 1 Крестообразная отвертка №2 для удаления фабричных пластиковых винтов с модуля

Предупреждение! ИК-излучение из данного устройства. Соответствует стандарту IEC 62471, группа риска 1.

ru | Установка прожектора MIC7000 MIC7000 Illuminator 2014.08 | 1.2 | F.01U.306.503 Bosch Security SystemsЗамечания! Данное изделие было протестировано в соответствии со стандартом IEC62471:2006 (Светобиологическая безопасность ламп и ламповых систем). Излучение, производимое изделием, превышает установленное для устройств безопасной группы ограничение как в отношении синего света, попадающего на сетчатку глаза, так и в отношении опасности воздействия инфракрасного излучения на роговицу и хрусталик глаза, как определено в стандарте IEC 62471:2006. Изделие соответствует группе риска 1 для пределов излучения в отношении ИК и светодиодов с белой подсветкой. Полную информацию о безопасности освещения см. в руководстве по эксплуатации MIC7000.

Если камера MIC оснащена прожектором и солнцезащитными оборудованием, установите сначала прожектор. Модели MIC7000 для экстремально низких температур не поддерживают использование прожектора. MIC7000 Illuminator Установка прожектора MIC7000 | ru

Bosch Security Systems 2014.08 | 1.2 | F.01U.306.5031. Установите камеру или временно поставьте ее в упаковке из пенопласта на устойчивой поверхности перед выполнением работ. (См. руководство по эксплуатации.) Примечание. Если камера будет монтироваться в перевернутом положении, перед прикреплением прожектора необходимо повернуть устройство наклона. Подайте питание и подключите ее к сети, как показано на рисунке ниже. 24 VAC В веб-браузере войдите на страницу настроек камеры. Выберите «Дополнительно» > «Камера» > «Меню настройщика» > «Ориентация», затем выберите «Инвертир.». Нажмите кнопку Установить, чтобы подтвердить выбор. Модуль камеры повернется автоматически в перевернутое положение (180°).

ru | Установка прожектора MIC7000 MIC7000 Illuminator 2014.08 | 1.2 | F.01U.306.503 Bosch Security SystemsВне зависимости от ориентации установки козырек всегда должен быть выше окна камеры. #2 Phillips

2. Снимите и уберите три (3) пластиковых винта

вокруг соответствующего порта доступа для установки прожектора. MIC7000 Illuminator Установка прожектора MIC7000 | ru

3. Снимите соответствующую заглушку доступа с

модуля камеры с помощью 1/4" гаечного ключа (не входит в комплект) с гаечный ключ (входит в комплект). Для камер с установкой в прямом положении снимите заглушку рядом с козырьком. Для камер с установкой в перевернутом положении снимите заглушку, которая находится дальше от

Опасность повреждения камеры. Не допускайте попадания воды или грязи в открытый разъем порта.

ru | Установка прожектора MIC7000 MIC7000 Illuminator 2014.08 | 1.2 | F.01U.306.503 Bosch Security SystemsBosch рекомендует сохранить заглушку доступа и гаечный ключ внутри кронштейна DCA (или аксессуара для настенной установки), если в будущем может понадобиться снять прожектор.

4. Удалите пластиковый колпачок с Дополнительный

прожектор. Выбросьте его. MIC7000 Illuminator Установка прожектора MIC7000 | ru

Bosch Security Systems 2014.08 | 1.2 | F.01U.306.503Замечания! Не повредите Уплотнительное кольцо в момент сдвига колпачка.

5. Сопоставьте прожектор с портом доступа и

аккуратно задвиньте его на место в модуле камеры.

6. Частично затяните резьбу всех трех (3) винтов. Не

затягивайте на данном этапе винты до конца. MIC7000 Illuminator Установка прожектора MIC7000 | ru

Bosch Security Systems 2014.08 | 1.2 | F.01U.306.503Замечания! Если вы также планируете установить солнцезащитный козырек MIC, вставьте только центральный винт сзади для закрепления Дополнительный прожектор на месте до установки

Затяните винт с одной стороны на два (2) оборота. Затяните винт с другой стороны на два (2) оборота. Затяните центральный винт на два (2) оборота. Повторите до плотного затягивания винтов.

Предупреждение! Плотное затягивание не считается полным, пока не затянуты все три (3) винта.
