MIC Hinged DCA - Камера наблюдения BOSCH - Бесплатное руководство пользователя

Тип продукта	Камера наблюдения
Бренд	Bosch
Модель	MIC Hinged DCA
Питание	24 VAC
Интерфейс данных	RS-485 и Ethernet RJ45 (Cat5e/Cat6)
Тип монтажа	Адаптер для широкого короба с петлей
Материал корпуса	Нержавеющая сталь (болты и шайбы)
Разъемы	Кабельный ввод M25 и NPT 3/4" с адаптером
Крепление	4 шестигранных болта M8 x 30 мм из нержавеющей стали
Уплотнительное кольцо	80 мм x 3 мм
Заглушка	M25 x 1,5 мм с уплотнительным кольцом
Необходимые инструменты	Отвертка Torx T25, ключ для M8, крестовая отвертка
Основная функция	Видеонаблюдение с легкой установкой благодаря петле
Электробезопасность	Обязательное заземление (зеленый провод)
Рекомендуемая смазка	MOLYKOTE® 111 для основного уплотнительного кольца (опционально)
Меры предосторожности	Избегать защемления кабелей, не повреждать краску
Комплектация	Краткое руководство по установке
Применение	Наружное (рекомендуется)

Часто задаваемые вопросы - MIC Hinged DCA BOSCH

Какова функция шарнирного адаптера для камеры Bosch MIC?

Адаптер позволяет временно подвесить камеру во время установки, чтобы облегчить подключение кабелей перед затягиванием болтов.

Какие инструменты необходимы для установки адаптера?

Вам понадобятся отвертка Torx T25, ключ для болтов M8 и крестовая отвертка для провода заземления.

Как закрепить адаптер на монтажной поверхности?

Используйте болты из нержавеющей стали M8 или 5/16" максимального диаметра (предоставляются пользователем) для крепления адаптера к поверхности.

Какой тип кабеля использовать для подключения Ethernet?

Используйте кабель Cat5e или Cat6 для подключения RJ45.

Какое питание требуется для камеры?

Необходимое питание — 24 В переменного тока.

Как обеспечить герметичность установки?

Используйте предоставленное уплотнительное кольцо и адаптер кабельного ввода. Заглушите неиспользуемое отверстие заглушкой.

Что делать при установке в перевернутом положении?

Нанесите небольшое количество смазки MOLYKOTE® 111 на основное уплотнительное кольцо, чтобы удерживать его на месте.

Как подключить провод заземления?

Вкрутите зеленый провод от основания камеры в отверстие заземления внутри адаптера.

Какие риски при защемлении кабелей?

Могут возникнуть повреждения камеры или неисправность.

Могу ли я использовать этот адаптер с другими камерами?

Этот адаптер предназначен специально для камер MIC7000 от Bosch.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ MIC Hinged DCA BOSCH

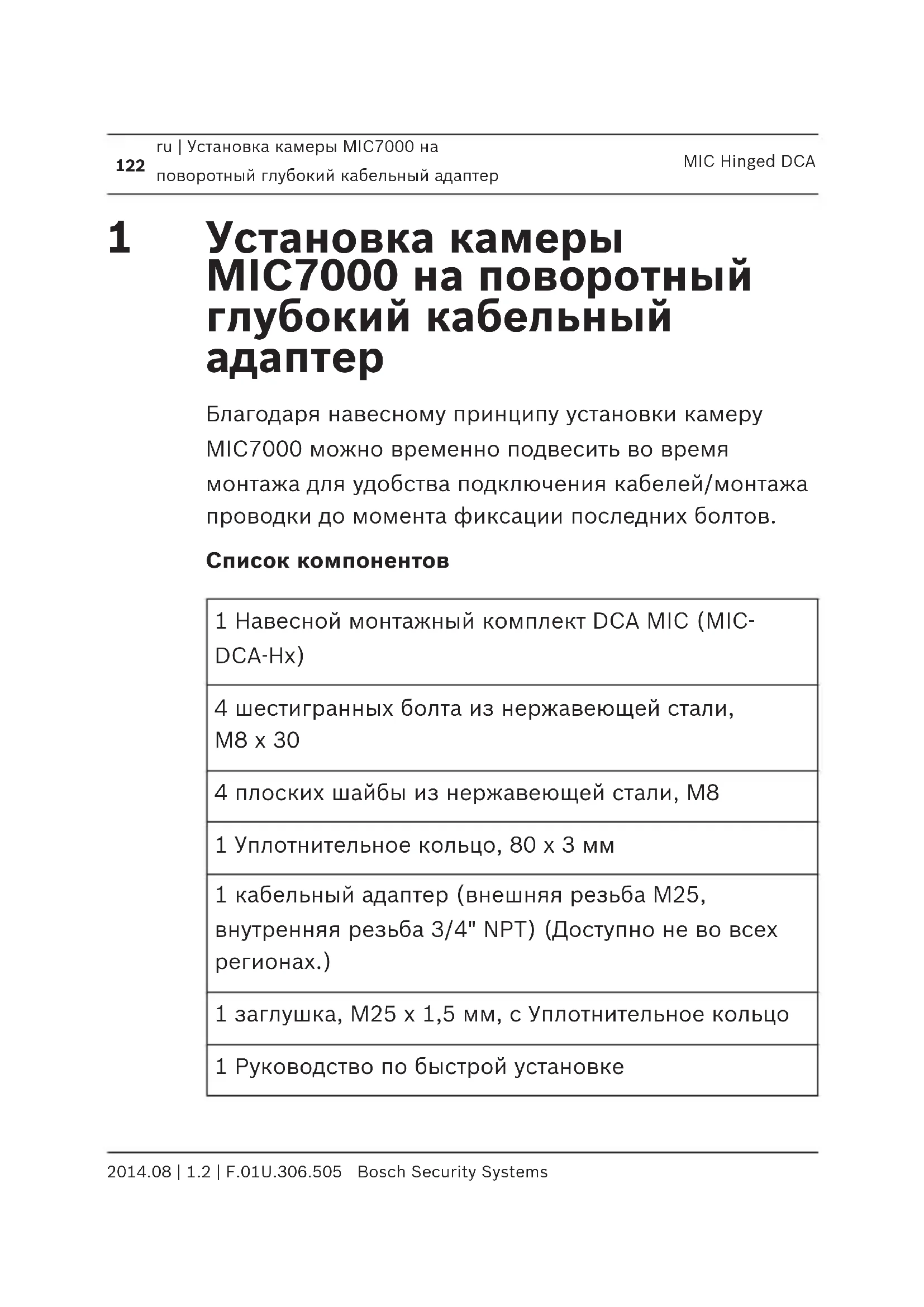

1 Установка камеры MIC7000 на поворотный глубокий кабельный адаптер

Благодаря навесному принципу установки камеру MIC7000 можно временно подвесить во время монтажа для удобства подключения кабелей/монтажа проводки до момента фиксации последних болтов.

Список компонентов

1 Навесной монтажный комплект DCA MIC (MIC-DCA-Hx)

4 шестигранных болта из нержавеющей стали, M8 x 30

4 плоских шайбы из нержавеющей стали, M8

1 Уплотнительное кольцо, 80 x 3 мм

1 кабельный адаптер (внешняя резьба M25, внутренняя резьба 3/4" NPT) (Доступно не во всех регионах.)

1 заглушка, M25 x 1,5 мм, с Уплотнительное кольцо

1 Руководство по быстрой установке

Необходимый дополнительный инструмент

1	Отвертка Torx T25 для ослабления и затягивания болтов для крючка
1	Гаечный или торцевой ключ для фиксации камеры на глубоком кабельном адаптере с помощью болтов M8 (входят в комплект поставки)
1	Гаечный или торцевой ключ для фиксации глубокого кабельного адаптера на месте установки с помощью болтов предоставляется пользователем (не более M8 или 5/16" в диаметре)
1	Крестообразная отвертка для закрепления провода заземления
* *	(Дополнительно) Смазка MOLYKOTE® 111 (компании Dow Corning) для основного Уплотнительное кольцо

Предупреждение!

Не повредите слой краски на корпусе камеры и кронштейне.

1 4X Ø9.0 M25 3/4" NPT 2 4 RJ45 Cat5e/Cat6 24 VAC / RS-485

1. Установите глубокий кабельный адаптер в месте крепления камеры с помощью поставляемого предоставляется пользователем крепежа (позиция 1). (Компания Bosch рекомендает использовать болты и плоские шайбы из нержавеющей стали.) Вставьте предоставляется пользователем кабельный канал или сальники в отверстие сбоку или в основании. При необходимости воспользуйтесь поставляемым в комплекте кабельным вводом (штыревой M25 для гнездового соединения NPT 3/4 дюйма) (позиция 2).

Закройте неиспользуемое отверстие (позиция 3). Проложите кабели в глубокий кабельный адаптер (позиция 4).

T25 Torx 1 2x 2 3 4

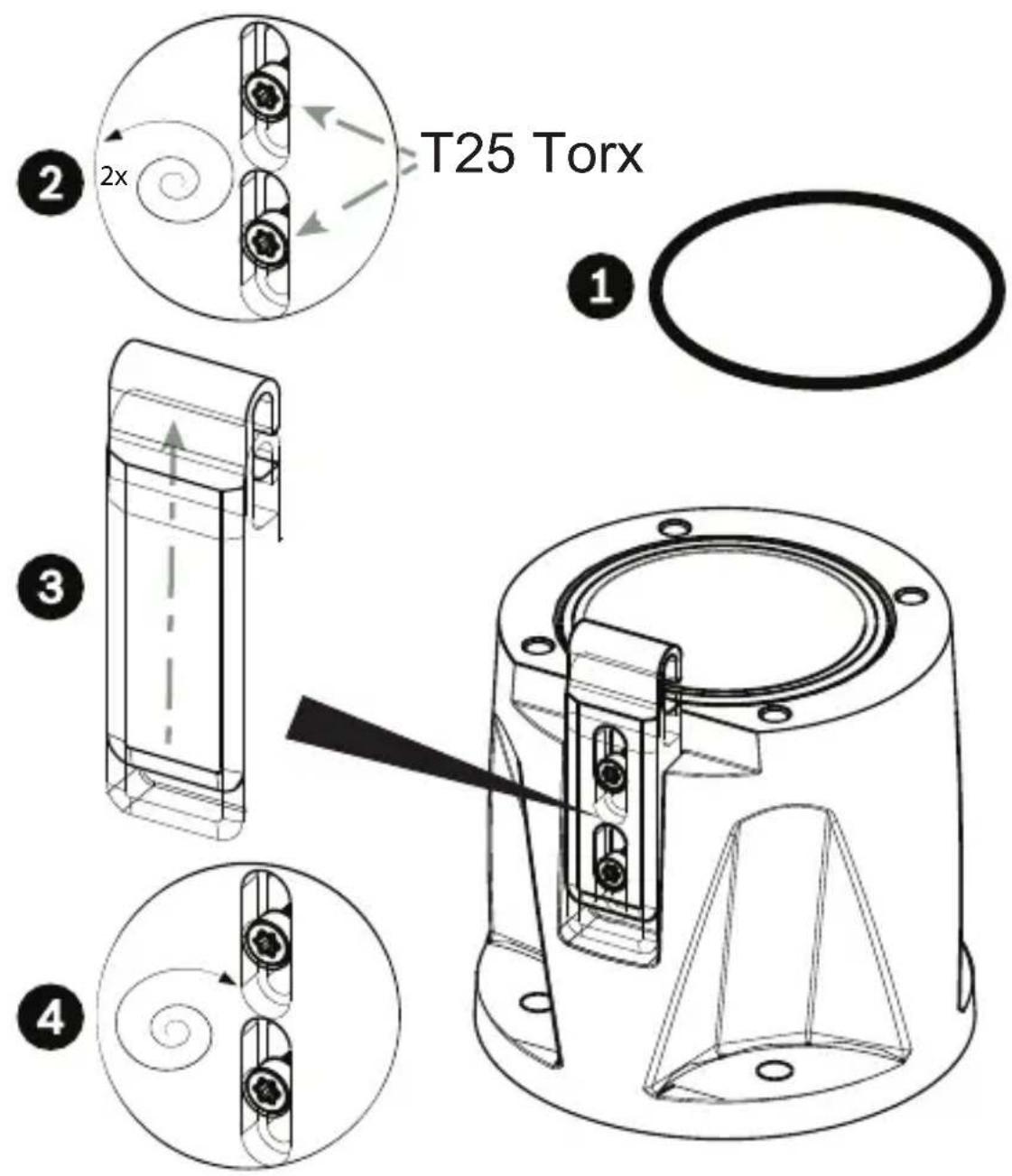

1. Установите Уплотнительное кольцо (позиция 1).

Ослабьте болты Торх на 2 (два) оборота (позиция 2).

Вытяните крючок вверх (позиция 3). Затяните болты, чтобы временно зафиксировать крючок (позиция 4).

1. При установке в перевернутом положении нанесите немного смазки на основное Уплотнительное кольцо, чтобы зафиксировать его.

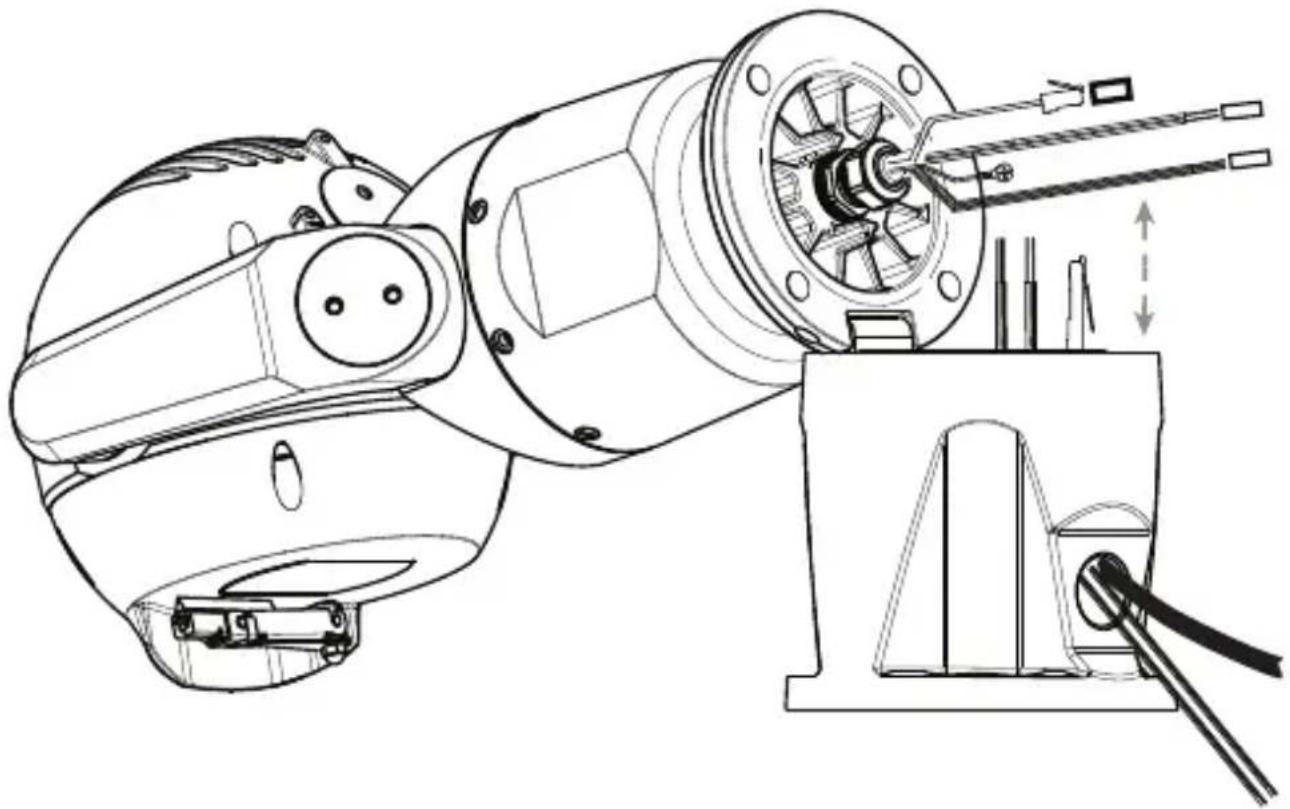

1. Заведите кабели в глубокий кабельный адаптер и поместите штырь на основании камеры под крючок (позиция 1). Следите за тем, чтобы не пережать провода (позиция 2). Опустите крючок вниз, чтобы зафиксировать основание камеры. Полностью затяните болты крючка (позиция 3).

1. Аккуратно наклоните камеру в сторону так, чтобы штырь был под крючком.

Примечание. Существует риск повреждения

камеры! Плавно опустите камеру; придерживайте ее и избегайте резкого падения на поверхность или другие предметы!

Подключите необходимые электрические провода.

1. С помощью зажимного контакта закрепите зеленый провод заземления от основания камеры в отверстии заземления на внутренней поверхности глубокого кабельного адаптера. Если глубокий кабельный адаптер не закреплен на заземленной поверхности, закрепите в той же точке подключения предоставляется пользователем провод заземления (позиция 4 в шаге 1).

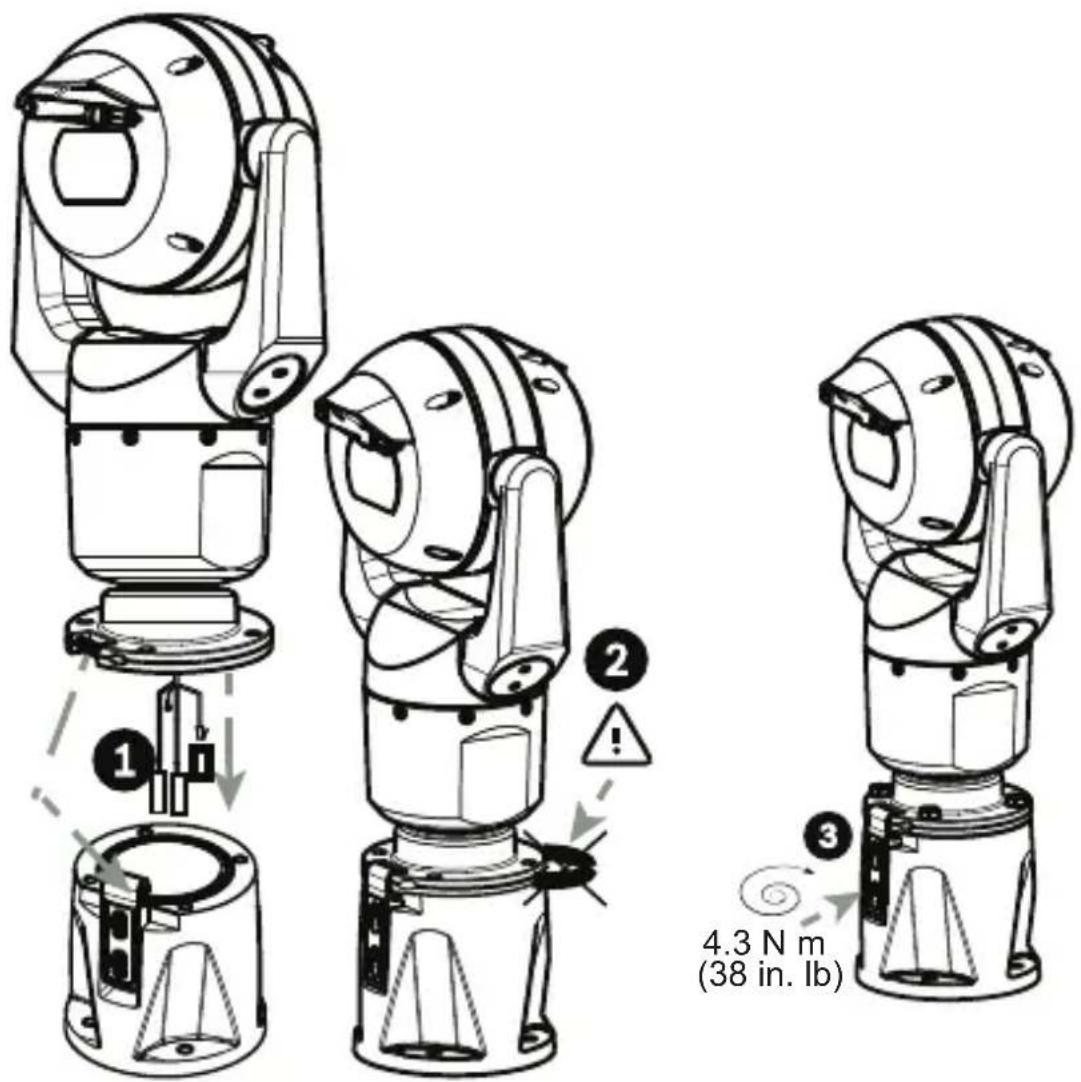

1. Аккуратно верните камеру в исходное положение. Не пережмите провода между основанием камеры и глубоким кабельным адаптером! Установите четыре плоских шайбы и шестигранных болта (входят в комплект поставки).
