MIC Hinged DCA - Câmera de vigilância BOSCH - Manual de utilização gratuito

Tipo de produto	Câmera de vigilância
Marca	Bosch
Modelo	MIC Hinged DCA
Alimentação	24 VAC
Interface de dados	RS-485 e Ethernet RJ45 (Cat5e/Cat6)
Tipo de montagem	Adaptador para bainha larga com dobradiça
Material do invólucro	Aço inoxidável (parafusos e arruelas)
Conectores	Prensa-cabo M25 e NPT 3/4" com adaptador
Fixação	4 parafusos hexagonais M8 x 30 mm em aço inoxidável
Junta tórica	80 mm x 3 mm
Obturador	M25 x 1,5 mm com junta tórica
Ferramentas necessárias	Chave Torx T25, chave para M8, chave Phillips
Função principal	Vigilância por vídeo com instalação fácil graças à dobradiça
Segurança elétrica	Aterramento obrigatório (fio verde)
Graxa recomendada	MOLYKOTE® 111 para junta tórica principal (opcional)
Precauções	Evitar prender os cabos, não danificar a pintura
Peças incluídas	Guia de instalação rápida
Uso	Exterior (recomendado)

Perguntas frequentes - MIC Hinged DCA BOSCH

Qual é a função do adaptador com dobradiça para a câmera Bosch MIC?

O adaptador permite pendurar provisoriamente a câmera durante a instalação para facilitar a conexão dos cabos antes de apertar os parafusos.

Quais ferramentas são necessárias para instalar o adaptador?

Você precisará de uma chave Torx T25, uma chave para parafusos M8 e uma chave Phillips para o fio terra.

Como fixar o adaptador em uma superfície de montagem?

Use parafusos de aço inoxidável M8 ou 5/16" de diâmetro máximo (fornecidos pelo usuário) para fixar o adaptador na superfície.

Qual tipo de cabo usar para a conexão Ethernet?

Use um cabo Cat5e ou Cat6 para a conexão RJ45.

Qual é a alimentação necessária para a câmera?

A alimentação necessária é de 24 VAC.

Como garantir a vedação da instalação?

Use a junta tórica fornecida e o adaptador de prensa-cabo. Tapete o orifício não utilizado com o obturador.

O que fazer em caso de instalação invertida?

Aplique uma pequena quantidade de graxa MOLYKOTE® 111 na junta tórica principal para mantê-la no lugar.

Como conectar o fio terra?

Parafuse o fio verde da base da câmera no orifício de aterramento dentro do adaptador.

Quais são os riscos se os cabos forem pinçados?

Danos à câmera ou mau funcionamento podem ocorrer.

Posso usar este adaptador com outras câmeras?

Este adaptador foi projetado especificamente para as câmeras MIC7000 da Bosch.

MANUAL DE UTILIZADOR MIC Hinged DCA BOSCH

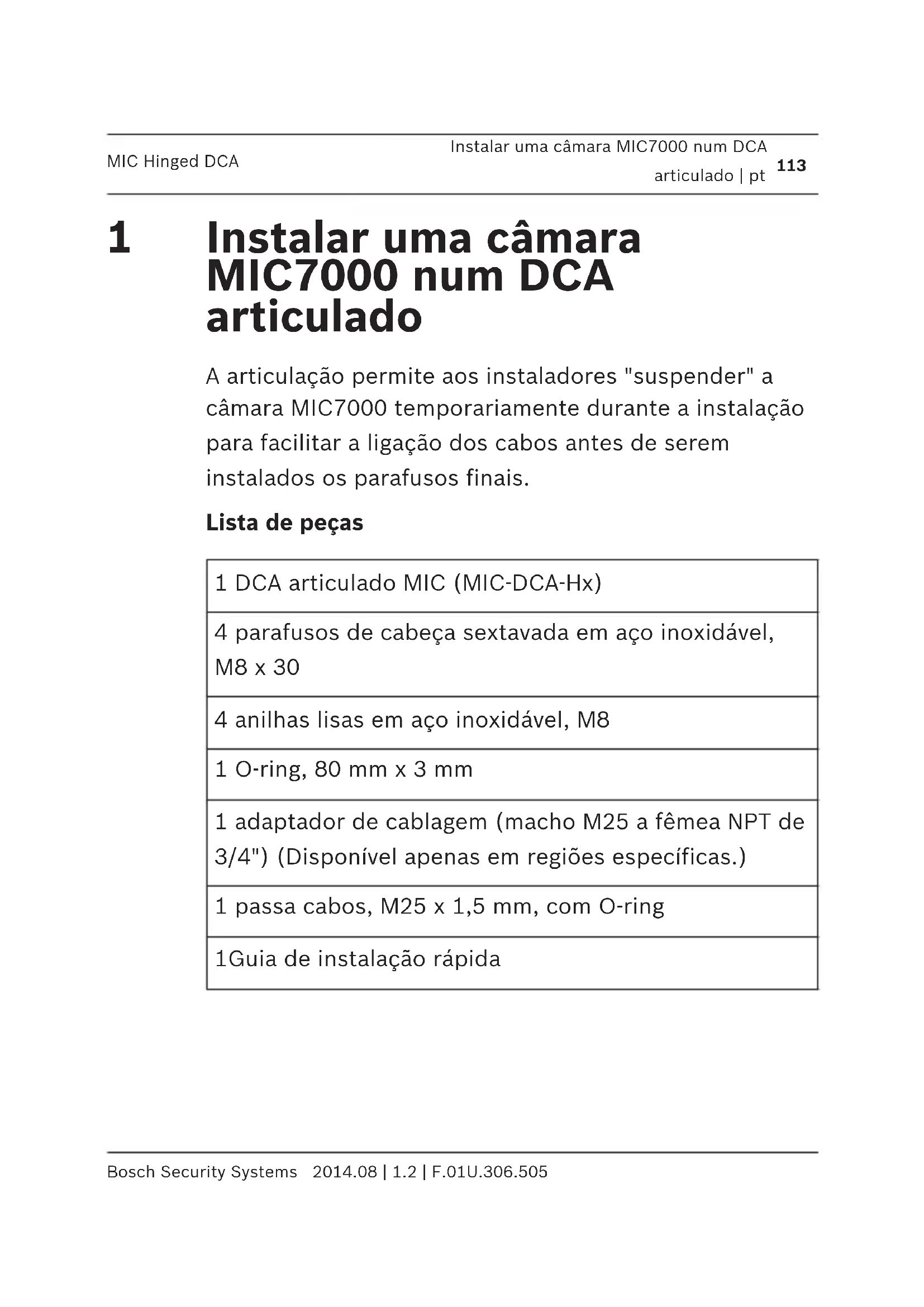

1 Instalar uma câmara MIC7000 num DCA articulado

A articulação permite aos instaladores "suspender" a câmara MIC7000 temporariamente durante a instalação para facilitar a ligação dos cabos antes de serem instalados os parafusos finais.

Lista de peças

1 DCA articulado MIC (MIC-DCA-Hx)

4 parafusos de cabeça sextavada em aço inoxidável, M8 x 30

4 anilhas lisas em aço inoxidável, M8

1 O-ring, 80 mm x 3 mm

1 adaptador de cablagem (macho M25 a fêmea NPT de 3/4") (Disponível apenas em regiões específicas.)

1 passa cabos, M25 x 1,5 mm, com O-ring

1Guia de instalação rápida

Ferramentas adicionais necessárias

1	Chave Torx, T25, para desapertar e apertar os parafusos do gancho
1	Chave para fixar parafusos M8 (fornecidos) para montar a câmara no DCA
1	Chave para fixar os parafusos fornecido pelo utilizador (M8 ou 5/16" de diâmetro no máximo) para montar o DCA no local de montagem
1	Chave de parafusos Phillips para fixar o fio de ligação à terra
* *	(Opcional) massa lubrificante MOLYKOTE® 111 [da Dow Corning] para o O-ring principal

Aviso!

Cuidado para não danificar a pintura da caixa da câmara ou do suporte.

1 2 3/4" NPT M25 4X Ø9.0 4 RJ45 Cat5e/Cat6 24 VAC / RS-485

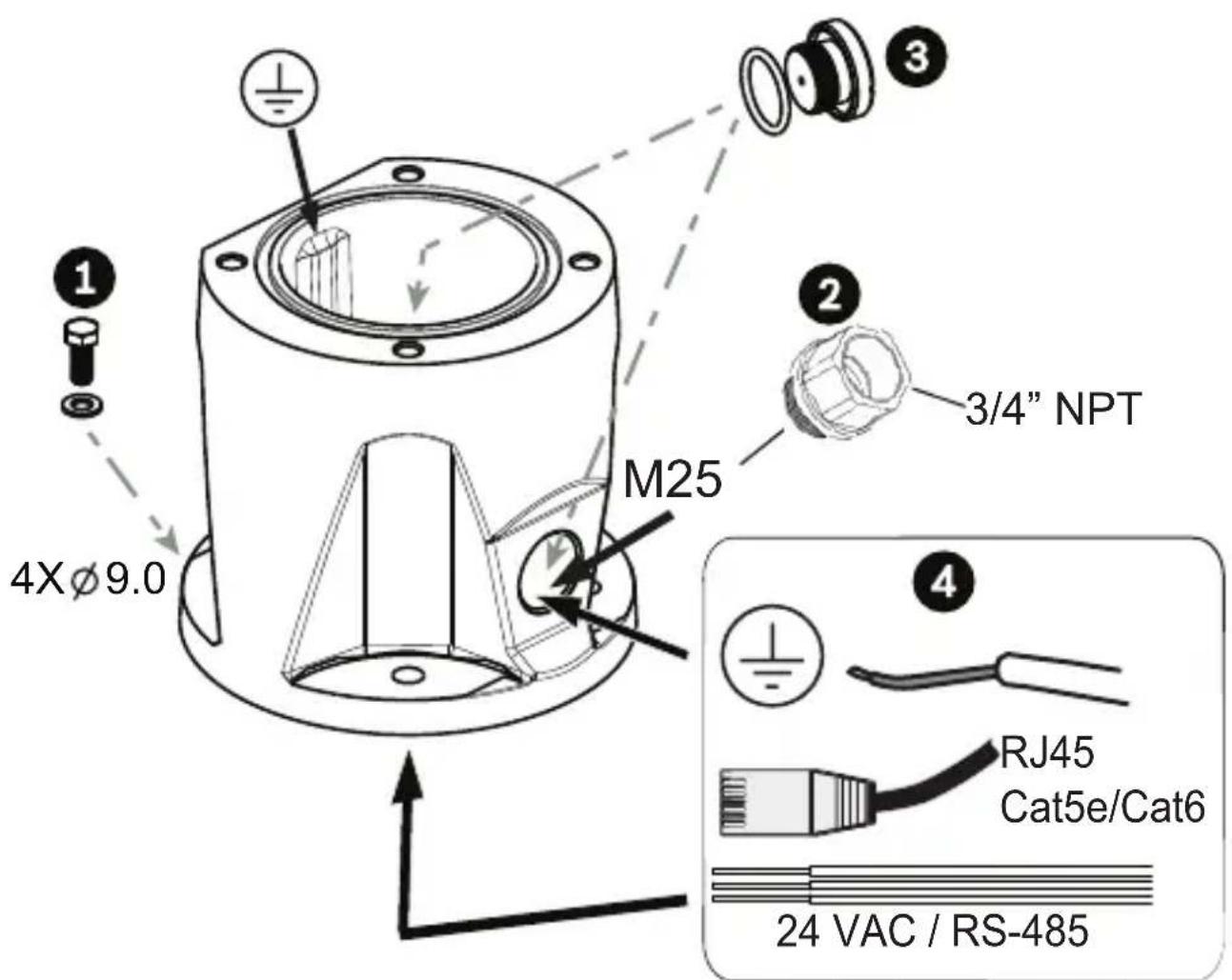

1. Fixe o DCA no local de montagem utilizando o hardware fornecido pelo utilizador (item 1). (A Bosch recomenda parafusos e anilhas em aço inoxidável.) Fixe a cablagem ou os bucins fornecido pelo utilizador no orifício lateral ou inferior. Se aplicável, utilize o adaptador de cablagem fornecido (macho M25 a fêmea 3/4 pol. NPT) (item 2) se necessário. Tape o orifício não utilizado (item 3). Encaminhe os cabos para o DCA (item 4).

T25 Torx 1 2x 2 3 4

1. Insira o O-ring (item 1). Desaperte os parafusos Torx duas (2) voltas (item 2). Faça deslizar o gancho para cima (item 3). Aperte os parafusos para manter o gancho fixo de modo temporário (item 4).

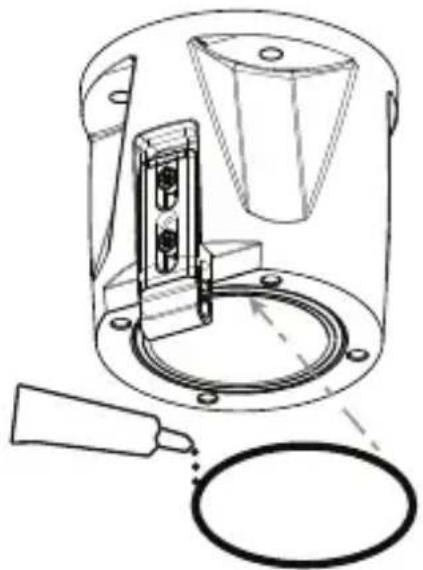

1. Para instalações na posição invertida, aplique uma pequena quantidade de massa lubrificante ao O-ring principal para o manter fixo.

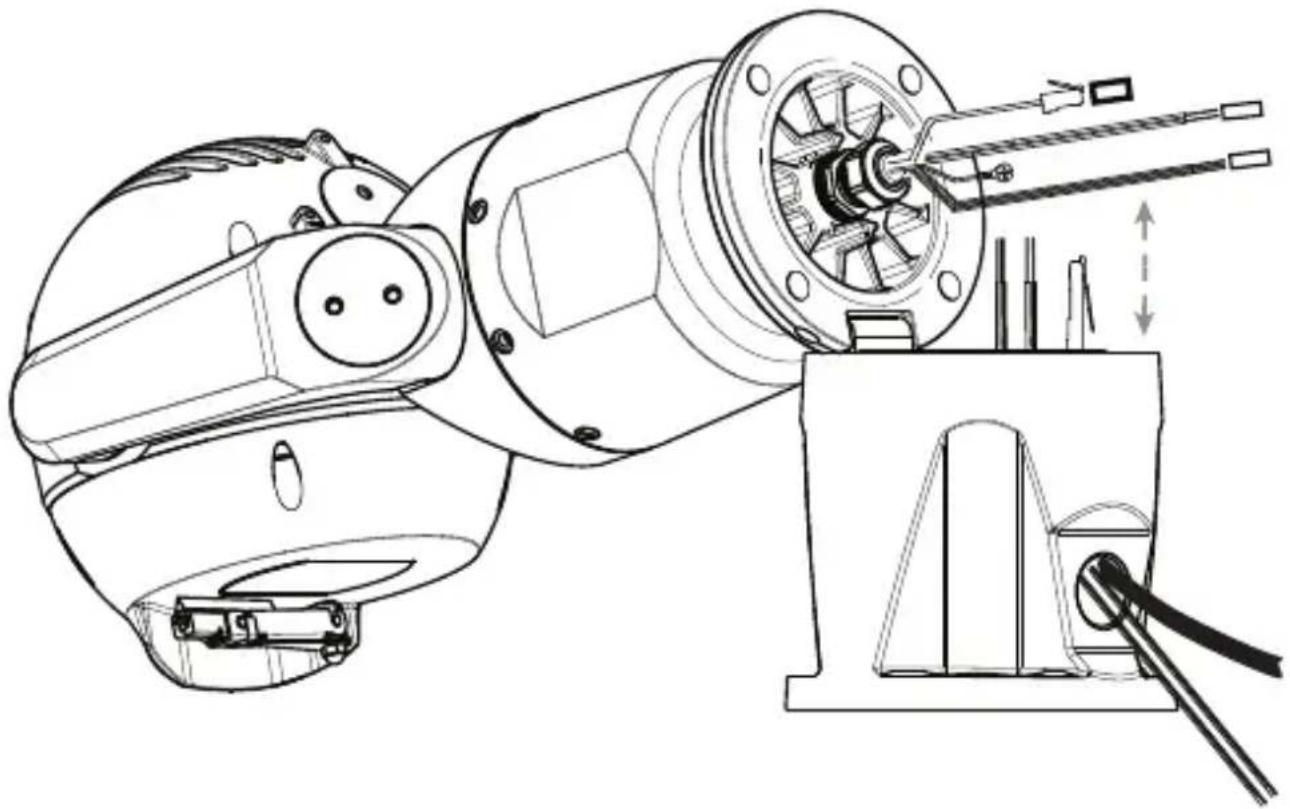

1. Coloque os fios no DCA enquanto posiciona o pino da base da câmara sob o gancho (item 1). Evite entalar os fios! (item 2). Faça deslizar o gancho para baixo para fixar o pino da câmara. Aperte totalmente os parafusos do gancho (item 3).

1. Incline cuidadosamente a câmara para o lado com o pino sob o gancho.

Nota: risco de danos na câmara! Coloque

cuidadosamente a câmara na devida posição; tenha cuidado para que a mesma não caia inadvertamente na posição de rotação e para que a cabeça não embata em nenhuma superfície ou objecto!

Estabeleça as ligações eléctricas adequadas.

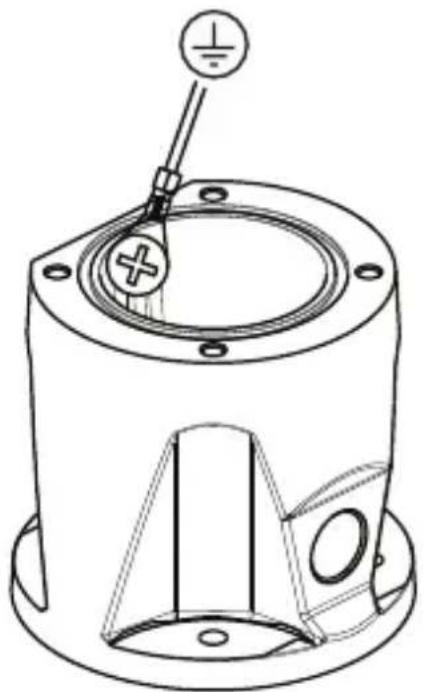

1. Coloque o fio verde de ligação à terra da base da câmara no orifício de ligação à terra existente na parede interior do DCA. Se o DCA não for montado numa superfície com ligação à terra, fixe o fio de ligação à terra fornecido pelo utilizador (item 4 do passo 1) no mesmo ponto de ligação.

1. Coloque cuidadosamente a câmara na respectiva posição final. Evite entalar os fios entre a base da câmara e o DCA! Introduza quatro anilhas e parafusos de cabeça sextavada (fornecidos).
