| 产品类型 | 监控摄像头 |
| 品牌 | 博世 |
| 型号 | MIC Hinged DCA |
| 电源 | 24 VAC |
| 数据接口 | RS-485 和 Ethernet RJ45 (Cat5e/Cat6) |
| 安装类型 | 铰链式宽导管适配器 |
| 外壳材料 | 不锈钢（螺栓和垫圈） |
| 连接器 | M25 电缆接头和 NPT 3/4" 带适配器 |
| 固定 | 4个M8 x 30毫米不锈钢六角螺栓 |
| O型圈 | 80 mm x 3 mm |
| 堵头 | M25 x 1.5 mm 带O型圈 |
| 所需工具 | Torx T25螺丝刀、M8扳手、十字螺丝刀 |
| 主要功能 | 通过铰链实现轻松安装的视频监控 |
| 电气安全 | 必须接地（绿色线） |
| 推荐润滑脂 | 用于主O型圈的MOLYKOTE® 111（可选） |
| 注意事项 | 避免挤压电缆，不要损坏油漆 |
| 内含部件 | 快速安装指南 |
| 用途 | 室外（推荐） |
常见问题 - MIC Hinged DCA BOSCH
博世MIC摄像头铰链适配器的功能是什么？
适配器允许在安装过程中暂时悬挂摄像头，以便在拧紧螺栓前轻松连接电缆。
安装适配器需要哪些工具？
您需要一把Torx T25螺丝刀、一把M8扳手和一把用于接地线的十字螺丝刀。
如何将适配器固定到安装表面？
使用最大直径为M8或5/16英寸的不锈钢螺栓（由用户提供）将适配器固定在表面上。
以太网连接应使用哪种电缆？
使用Cat5e或Cat6电缆进行RJ45连接。
摄像头需要什么电源？
所需电源为24 VAC。
如何确保安装的密封性？
使用提供的O型圈和电缆接头适配器。用堵头堵塞未使用的孔。
如果倒置安装怎么办？
在主要O型圈上涂抹少量MOLYKOTE® 111润滑脂以保持其位置。
如何连接地线？
将摄像头底座的绿色线拧到适配器内部的接地孔上。
如果挤压电缆会有什么风险？
可能导致摄像头损坏或故障。
我可以将此适配器用于其他摄像头吗？
此适配器专为博世MIC7000摄像头设计。
用户关于以下问题的提问 MIC Hinged DCA BOSCH
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
还没有问题。成为第一个提问的人。
下载您的设备说明 监控摄像头 免费PDF格式！查找您的手册 MIC Hinged DCA - BOSCH 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 MIC Hinged DCA 品牌 BOSCH.
用户手册 MIC Hinged DCA BOSCH

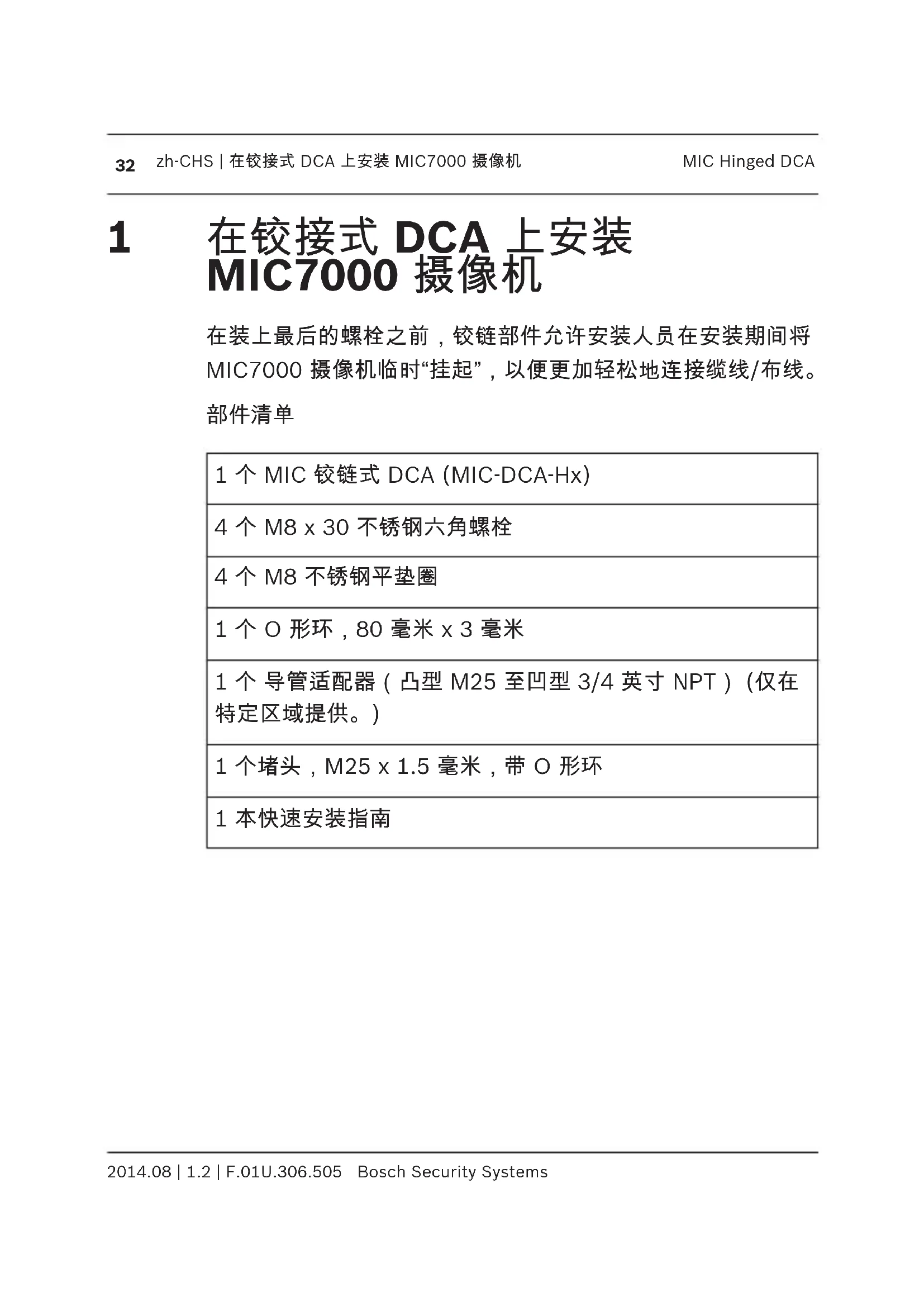

1 在铰接式 DCA 上安装 MIC7000 摄像机
在装上最后的螺栓之前，铰链部件允许安装人员在安装期间将MIC7000摄像机临时“挂起”，以便更加轻松地连接缆线/布线。
部件清单
| 1个MIC铰链式DCA(MIC-DCA-Hx) |
| 4个M8×30不锈钢六角螺栓 |
| 4个M8不锈钢平垫圈 |
| 1个O形环,80毫米×3毫米 |
| 1个导管适配器(凸型M25至凹型3/4英寸NPT)(仅在特定区域提供。) |
| 1个堵头,M25×1.5毫米,带O形环 |
| 1本快速安装指南 |
所需的其它工具
| 1 | Torx T25 螺丝刀,用于拧松和拧紧钩头螺栓 |
| 1 | 用于固定 M8 螺栓(已提供)以将摄像机安装到 DCA 的扳手/螺丝刀 |
| 1 | 用于固定用户提供螺栓(最大为 M8 或 5/16”直径)以将 DCA 安装到安装位置的扳手/螺丝刀 |
| 1 | 用于连接接地线的十字头螺丝刀 |
| * | *(可选)用于主要 O 形环的 MOLYKOTE® 111 油脂[来自道康宁] |
警告!
确保不要损坏摄像机外壳或底座上的油漆。


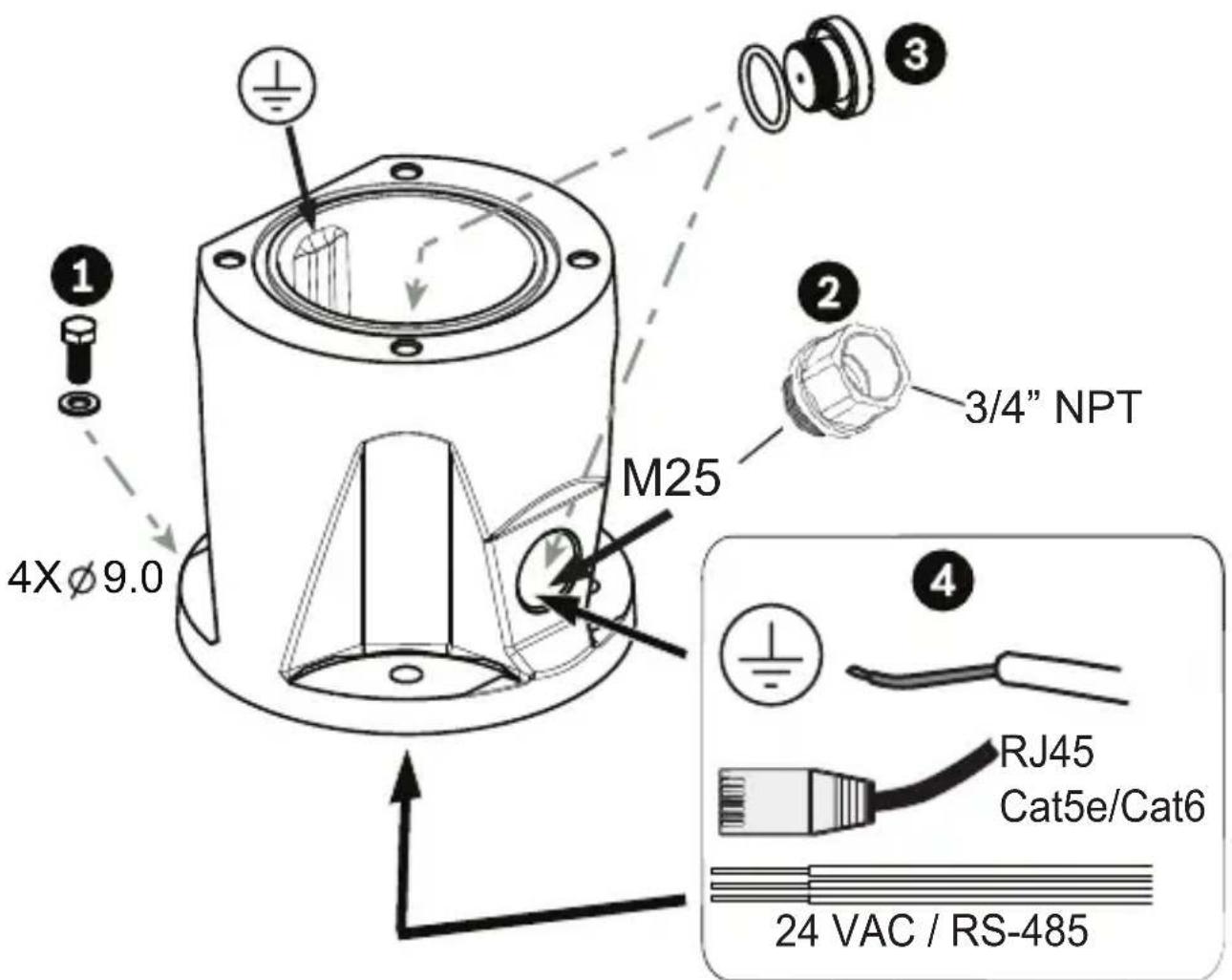

1 2 3/4" NPT 4X Ø9.0 M25 4 RJ45 Cat5e/Cat6 24 VAC / RS-485- 使用用户提供硬件（项目 1），将 DCA 连接到安装位置。（博世建议采用不锈钢螺栓和垫圈。）将用户提供导管或密封套连接到侧面或底部的孔。如果适用，请在需要时使用提供的导管适配器（凸型 M25 至凹型 3/4 英寸 NPT）（项目 2）。塞住不使用的孔（项目 3）。将电缆连接到 DCA（项目 4）。


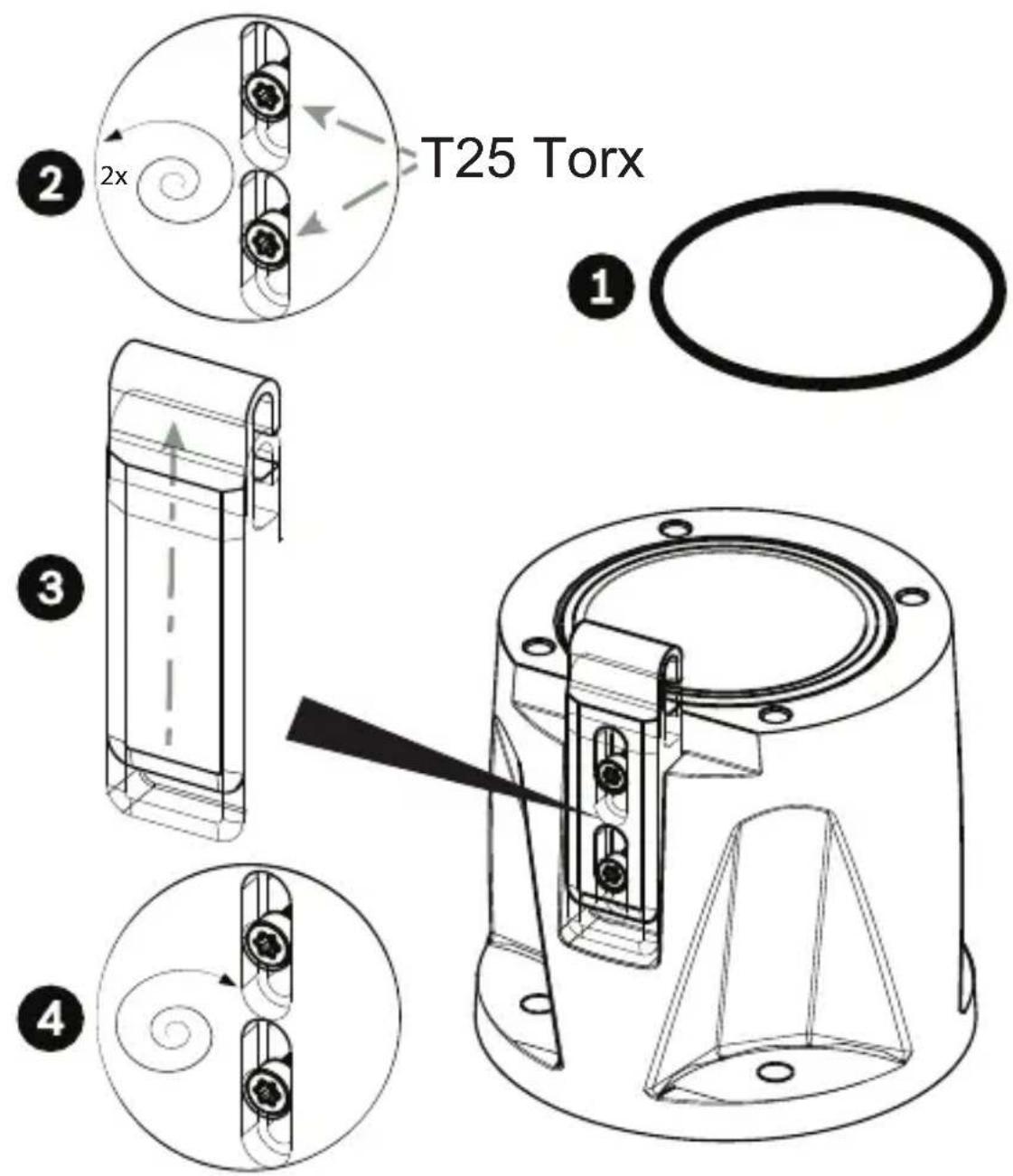

T25 Torx 1 2 2x 3 4- 插入 O 形环（项目 1）。旋转两（2）圈，将 Torx 螺栓拧松（项目 2）。向上滑动钩形装置（项目 3）。拧紧螺栓以将钩形装置暂时固定到位（项目 4）。

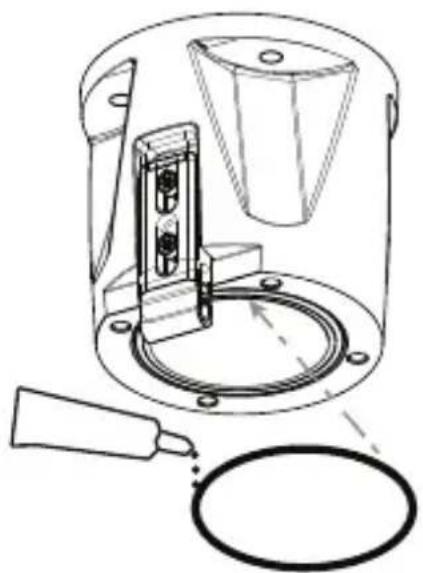

- 对于倒置式安装，请将少量的油脂涂抹在主要的 形环上，以将其固定到位。

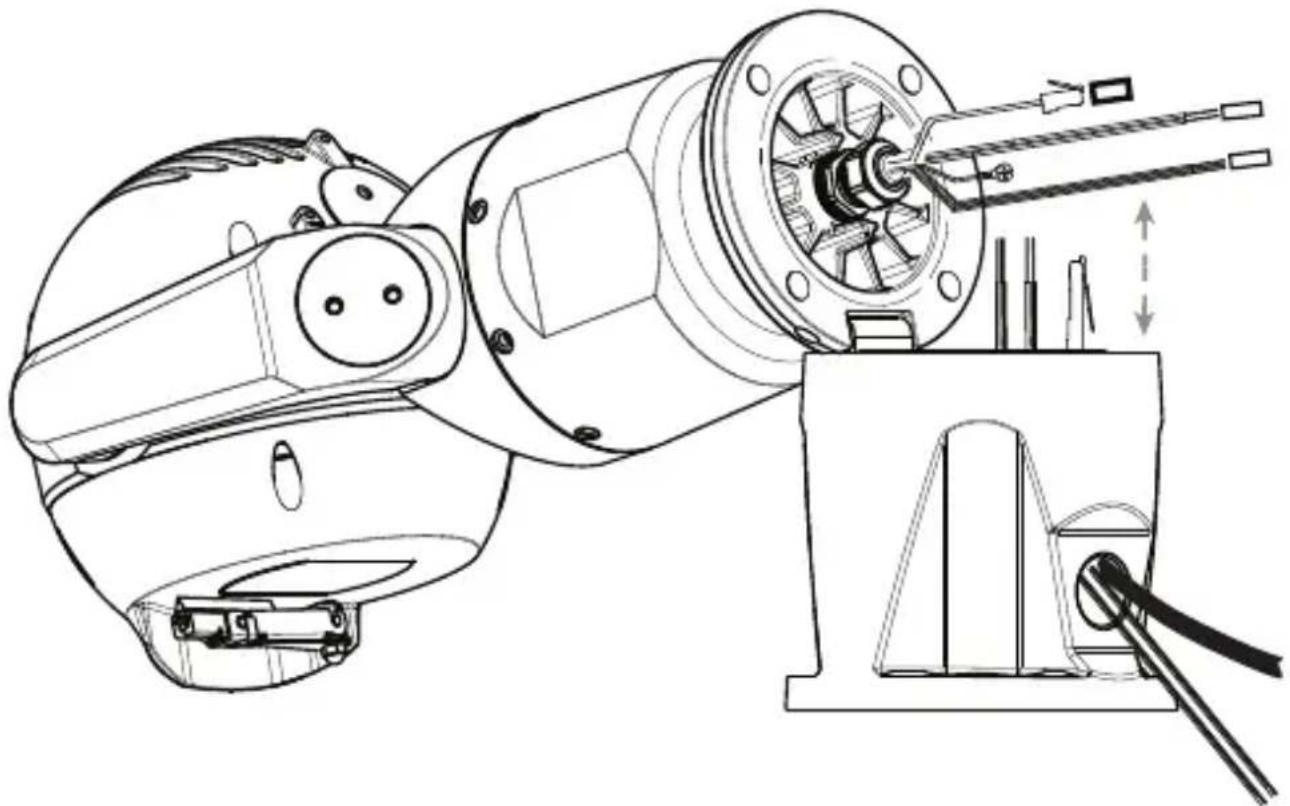

- 将缆线放入 DCA，同时使摄像机的座销位于钩形装置下方（项目 1）。避免夹到缆线！（项目 2）。将钩形装置向下滑，以固定摄像机销。完全拧紧钩头螺栓（项目 3）。
- 小心地向某一侧倾斜摄像机，使摄像机销位于钩形装置下方。
注：摄像机有损坏的风险！应缓慢地使摄像机进入到位；不要让摄像机无助地进入旋转状态，也不要让摄像机头部撞到任何表面或物体！
进行建立相应的电气连接。
- 用螺丝固定从摄像机底座到 DCA 内壁上接地孔的绿色接地缆线。如果您尚未将 DCA 安装到接地表面，则将用户提供接地缆线（步骤 1 中的项目 4）连接到同一个连接点。

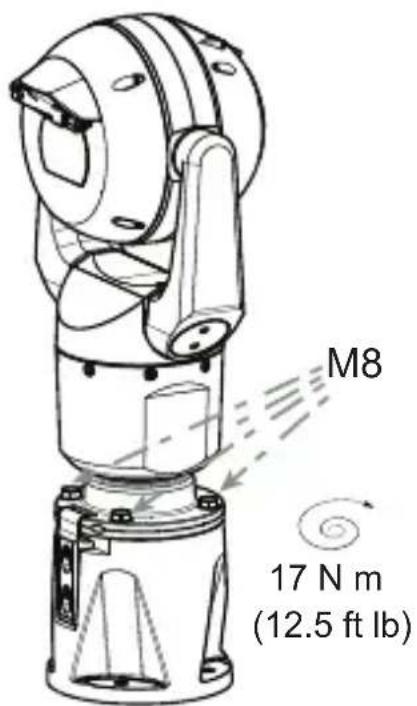

- 小心地倾斜摄像机，使其进入最终位置。避免夹到摄像机底座与 DCA 之间的缆线！插入四个垫圈和六角螺栓（已提供）。
