MANUALE UTENTE MIC Hinged DCA BOSCH

italiano Sommario 68

日本語 目次 77

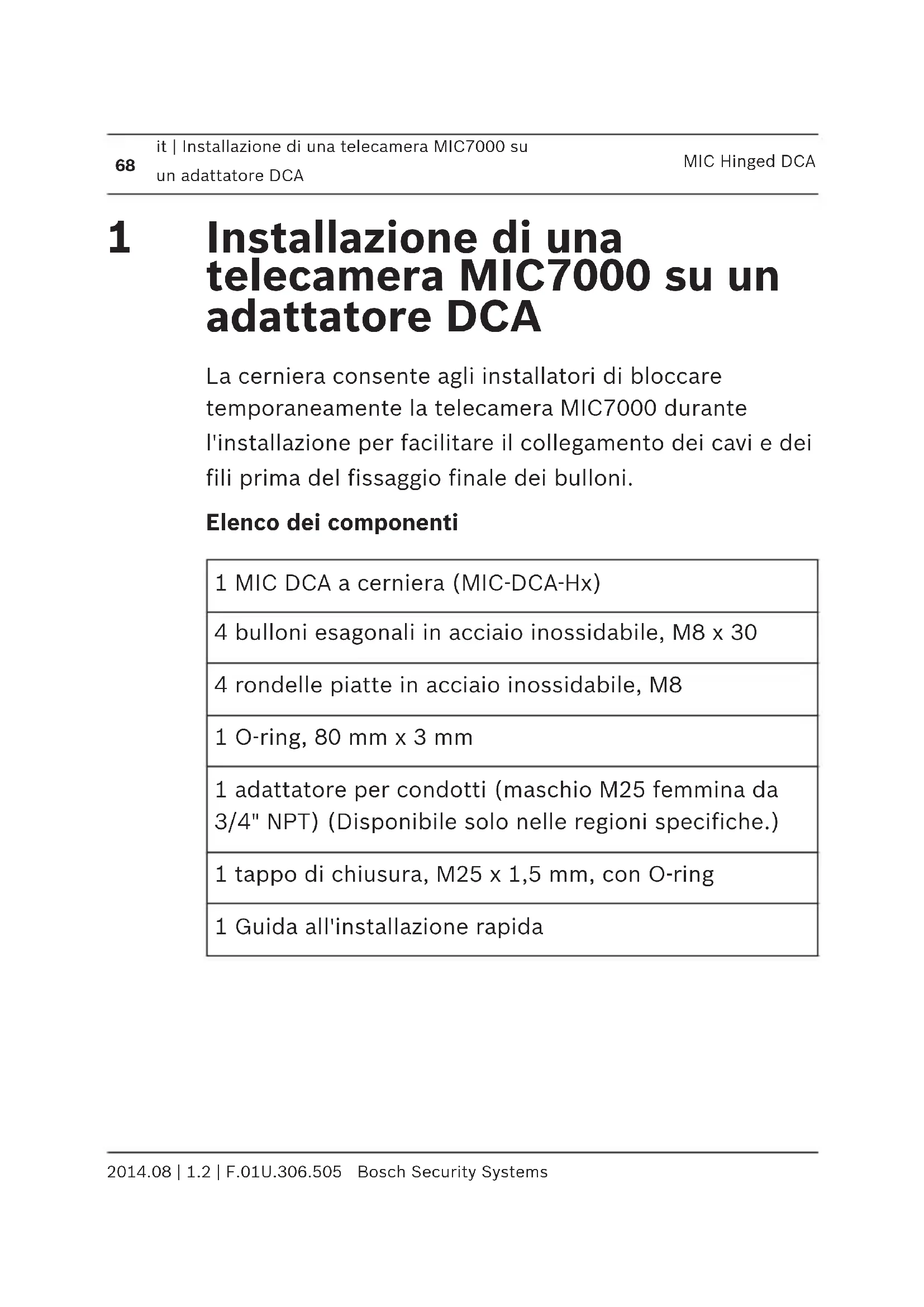

1 Installazione di una telecamera MIC7000 su un adattatore DCA

La cerniera consente agli installatori di bloccare temporaneamente la telecamera MIC7000 durante l'installazione per facilitare il collegamento dei cavi e dei fili prima del fissaggio finale dei bulloni.

Elenco dei componenti

1 MIC DCA a cerniera (MIC-DCA-Hx)

4 bulloni esagonali in acciaio inossidabile, M8 x 30

4 rondelle piatte in acciaio inossidabile, M8

1 O-ring, 80 mm x 3 mm

1 adattatore per condotti (maschio M25 femmina da 3/4" NPT) (Disponibile solo nelle regioni specifiche.)

1 tappo di chiusura, M25 x 1,5 mm, con O-ring

1 Guida all'installazione rapida

Strumenti aggiuntivi richiesti

1	Cacciavite Torx, T25, per allentare e serrare i bulloni del gancio
1	Chiave/cacciavite per serrare i bulloni M8 (in dotazione) e fissare la telecamera sul DCA
1	Chiave/cacciavite per serrare i bulloni fornito dall'utente (diametro massimo M8 o 5/16") e fissare il DCA nella posizione di montaggio
1	Cacciavite Phillips per collegare il cavo di messa a terra
* *	(Opzionale) grasso MOLYKOTE® 111, prodotto da Dow Corning, per l'O-ring principale

Avvertenza!

Accertarsi di non danneggiare la vernice sull'alloggiamento della telecamera o sulla staffa.

1 2 3/4" NPT 4X Ø9.0 M25 4 RJ45 Cat5e/Cat6 24 VAC / RS-485

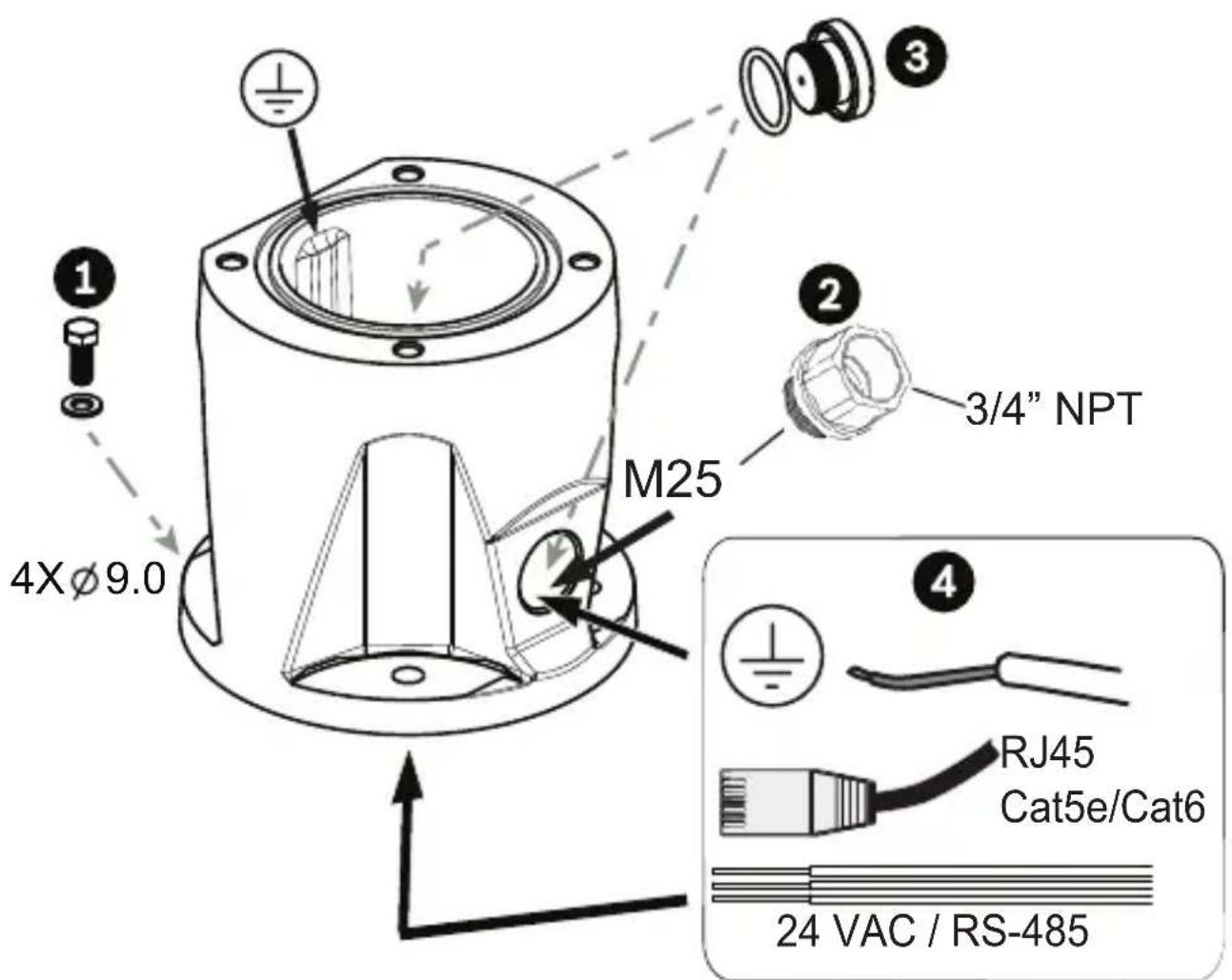

1. Collegare il DCA alla posizione di montaggio utilizzando l'hardware fornito dall'utente (elemento 1). Bosch consiglia di utilizzare bulloni e rondelle in acciaio inossidabile. Collegare il conduttore o i pressacavi fornito dall'utente al foro laterale o inferiore. Se necessario, utilizzare l'adattatore per condotti in dotazione (da M25 maschio a NPT femmina da 3/4") (elemento 2). Coprire il foro non utilizzato (elemento 3). Far passare i cavi nel DCA (elemento 4).

T25 Torx 1 2 2x 3 4

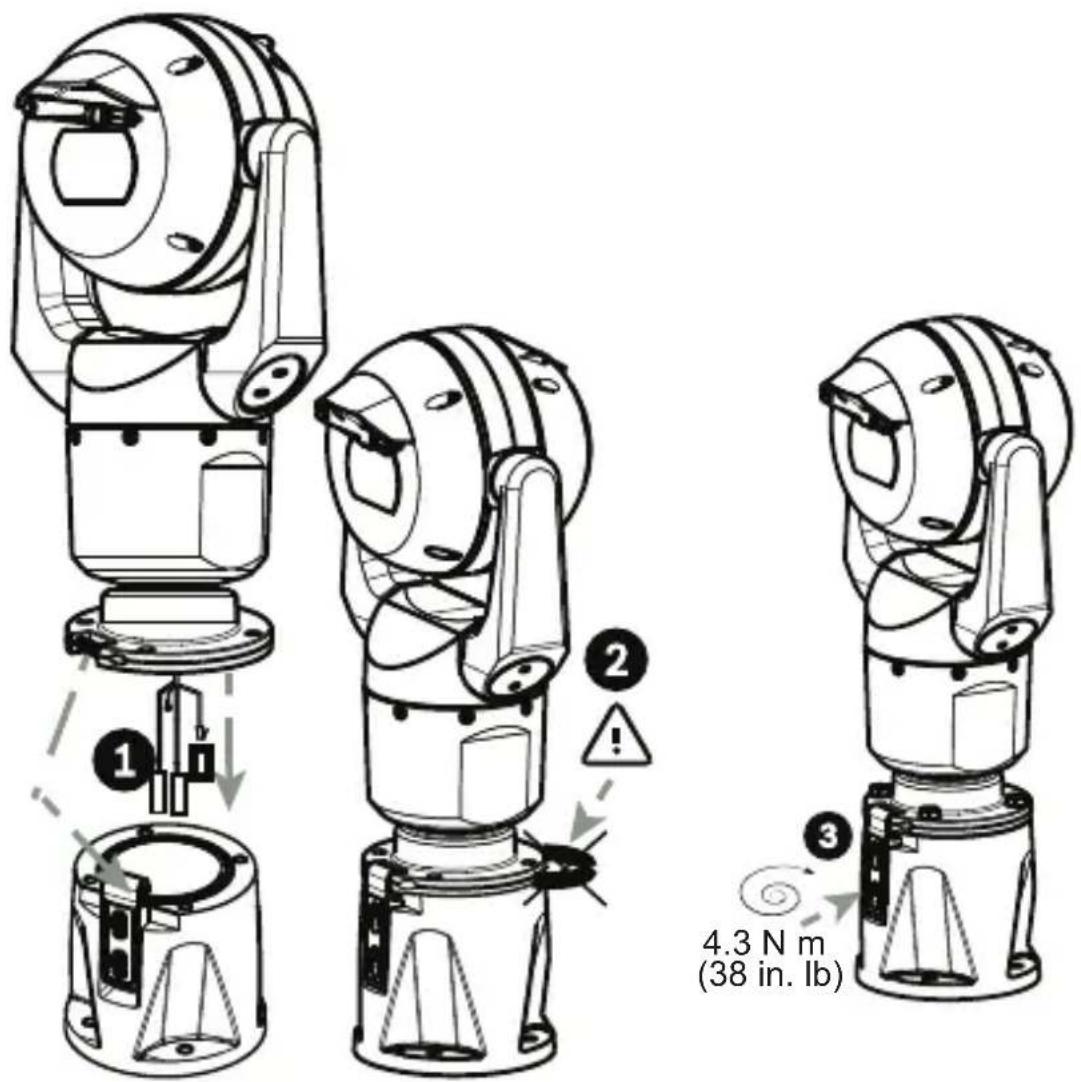

1. Inserire O-ring (elemento 1). Allentare le viti Torx con due (2) giri (elemento 2). Far scorrere il gancio verso l'alto (elemento 3). Serrare i bulloni per bloccare momentaneamente il gancio (elemento 4).

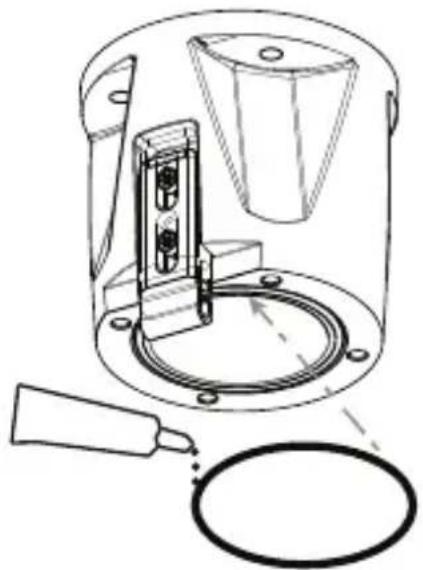

1. Per l'installazione in posizione capovolta, applicare una piccola quantità di grasso sull'O-ring principale, in modo da bloccarlo in posizione.

1. Inserire i cavi nel DCA e posizionare

contemporaneamente il perno della base telecamera sotto il gancio (1). Non schiacciare i cavi (elemento 2).

Far scorrere il gancio verso il basso per fissare il perno della telecamera. Serrare completamente i bulloni del gancio (elemento 3).

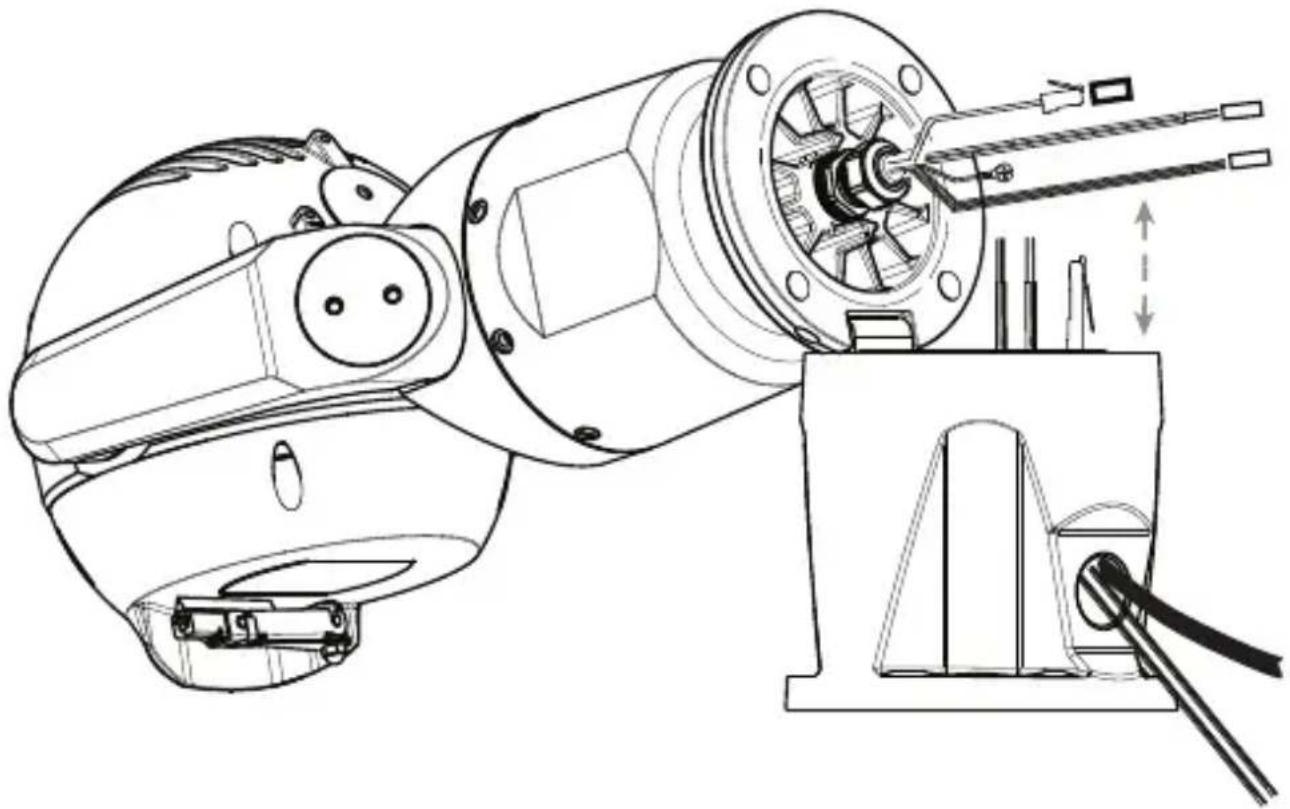

1. Inclinare con cautela la telecamera verso un lato, con il perno posizionato sotto il gancio.

Nota: rischio di danni alla telecamera. Posizionare la telecamera assicurandosi di non farla ruotare inavvertitamente ed evitare che la testa urti contro superfici oppure oggetti.

Effettuare i collegamenti elettrici adeguati.

1. Collegare il cavo di messa a terra (GND) verde dalla base della telecamera al foro per la messa a terra, sulla parete interna del DCA. Se il DCA non è montato su una superficie con messa a terra, collegare il cavo di messa a terra fornito dall'utente (elemento 4, punto 1) allo stesso punto di collegamento.

1. Capovolgere con cautela la telecamera in posizione finale. Non schiacciare i cavi tra la base della telecamera ed il DCA. Inserire le quattro rondelle ed i bulloni esagonali (in dotazione).
