Producttype	Bewakingscamera
Merk	Bosch
Model	MIC Hinged DCA
Voeding	24 VAC
Data-interface	RS-485 en Ethernet RJ45 (Cat5e/Cat6)
Montagetype	Scharnierende brede kabelgootadapter
Behuizingsmateriaal	Roestvrij staal (bouten en ringen)
Connectoren	Kabelwartel M25 en NPT 3/4" met adapter
Bevestiging	4 zeskantbouten M8 x 30 mm in roestvrij staal
O-ring	80 mm x 3 mm
Afsluitdop	M25 x 1,5 mm met O-ring
Benodigd gereedschap	Torx T25 schroevendraaier, sleutel voor M8, kruiskopschroevendraaier
Hoofdfunctie	Videobewaking met eenvoudige installatie dankzij het scharnier
Elektrische veiligheid	Verplichte aarding (groene draad)
Aanbevolen vet	MOLYKOTE® 111 voor de hoofd O-ring (optioneel)
Voorzorgsmaatregelen	Knijp de kabels niet af, beschadig de verf niet
Inbegrepen onderdelen	Snelinstallatiegids
Gebruik	Buiten (aanbevolen)

Veelgestelde vragen - MIC Hinged DCA BOSCH

Wat is de functie van de scharnierende adapter voor de Bosch MIC-camera?

De adapter maakt het mogelijk om de camera tijdelijk op te hangen tijdens de installatie om de kabelaansluiting te vergemakkelijken voordat de bouten worden vastgedraaid.

Welk gereedschap is nodig om de adapter te installeren?

U heeft een Torx T25-schroevendraaier, een sleutel voor M8-bouten en een kruiskopschroevendraaier nodig voor de aarddraad.

Hoe bevestig ik de adapter op een montageoppervlak?

Gebruik roestvrijstalen bouten M8 of 5/16" maximale diameter (door gebruiker geleverd) om de adapter op het oppervlak te bevestigen.

Welk type kabel moet ik gebruiken voor de Ethernet-aansluiting?

Gebruik een Cat5e- of Cat6-kabel voor de RJ45-aansluiting.

Wat is de benodigde voeding voor de camera?

De benodigde voeding is 24 VAC.

Hoe zorg ik voor waterdichtheid van de installatie?

Gebruik de meegeleverde O-ring en de kabelwarteladapter. Dicht het niet-gebruikte gat af met de afsluitdop.

Wat te doen bij een ondersteboven installatie?

Breng een kleine hoeveelheid MOLYKOTE® 111-vet aan op de hoofd-O-ring om deze op zijn plaats te houden.

Hoe sluit ik de aarddraad aan?

Schroef de groene draad van de cameravoet op de aardingsaansluiting in de adapter.

Wat zijn de risico's als de kabels worden geknepen?

Er kan schade aan de camera of storing optreden.

Kan ik deze adapter met andere camera's gebruiken?

Deze adapter is speciaal ontworpen voor MIC7000-camera's van Bosch.

GEBRUIKSAANWIJZING MIC Hinged DCA BOSCH

nederlands Inhoudsopgave 86

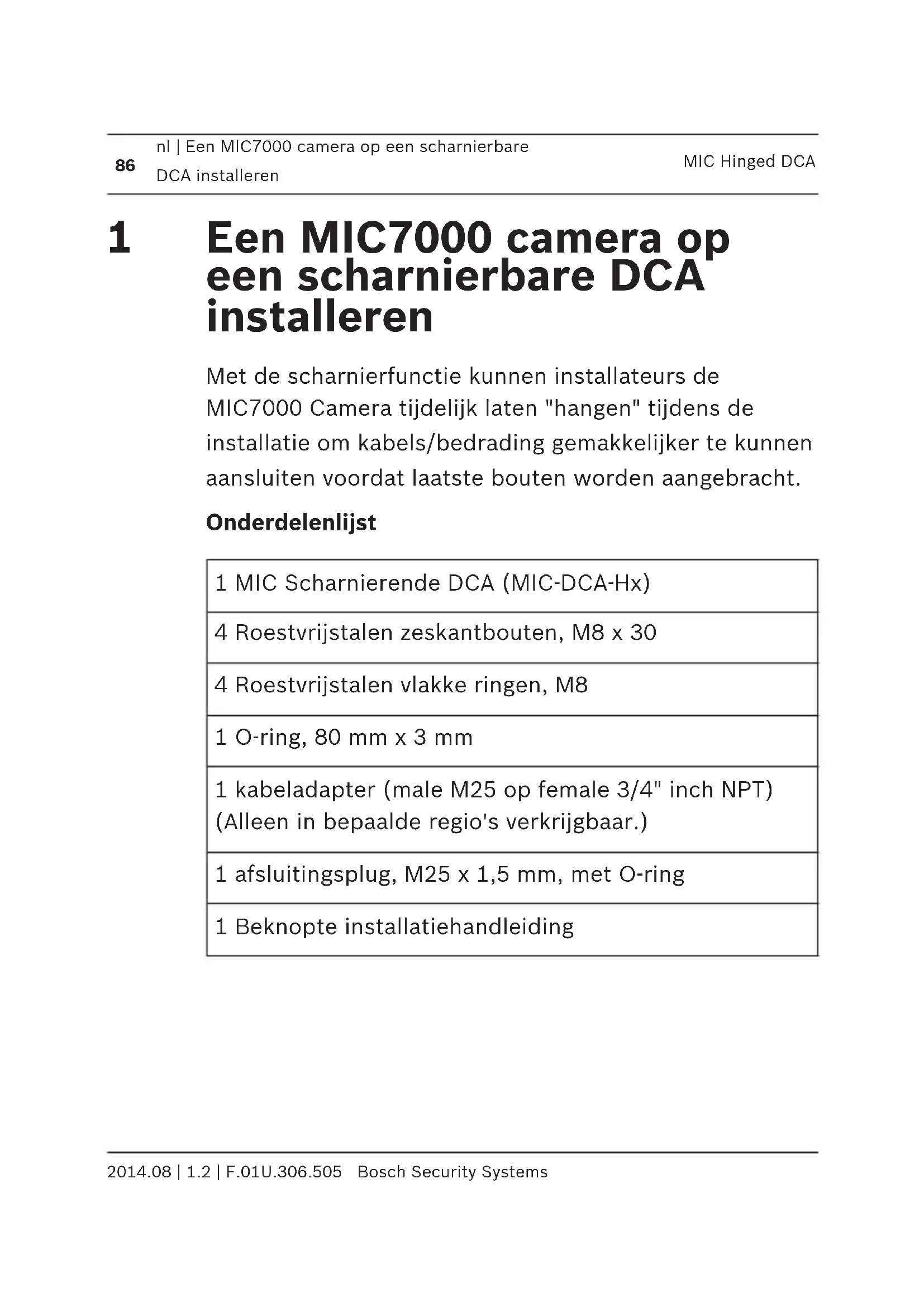

1 Een MIC7000 camera op een scharnierbare DCA installeren

Met de scharnierfunctie kunnen installateurs de MIC7000 Camera tijdelijk laten "hangen" tijdens de installatie om kabels/bedrading gemakkelijker te kunnen aansluiten voordat laatste bouten worden aangebracht.

Onderdelenlijst

1 MIC Scharnierende DCA (MIC-DCA-Hx)

4 Roestvrijstalen zeskantbouten, M8 x 30

4 Roestvrijstalen vlakke ringen, M8

1 O-ring, 80 mm x 3 mm

1 kabeladapter (male M25 op female 3/4" inch NPT)(Alleen in bepaalde regio's verkrijgbaar.)

1 afsluitingsplug, M25 x 1,5 mm, met O-ring

1 Beknopte installatiehandleiding

Extra gereedschap benodigd

1	Torxschroevendraaier, T25, om de haakbouten los en vast te draaien
1	Steek-/slagsleutel om M8-bouten (meegeleverd) vast te draaien voor bevestiging van de camera aan de DCA
1	Steek-/slagsleutel om door gebruiker te leveren-bouten (maximaal M8 of diameter 5/16") vast te draaien om de DCA te bevestiging op de montageplaats
1	Kruiskopschroevendraaier om de aardingskabel te bevestigen
* *	(Optioneel) MOLYKOTE® 111 vet [van Dow Corning] voor primaire O-ring

Waarschuwing!

Let er hierbij op dat u de lak op de behuizing van de camera of de steun niet beschadigt.

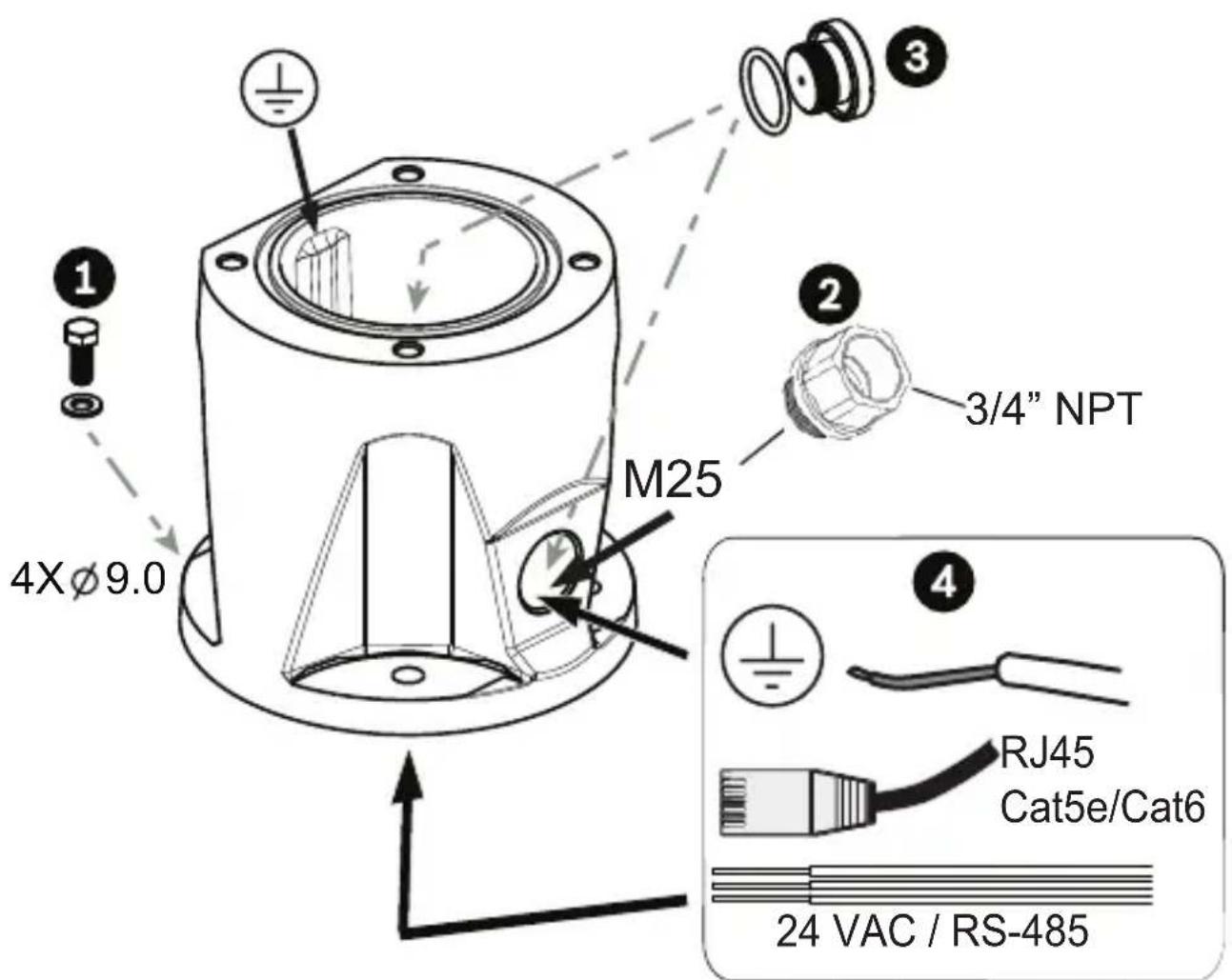

1 2 3/4" NPT M25 4X Ø9.0 4 RJ45 Cat5e/Cat6 24 VAC / RS-485

1. Bevestig de DCA op de montageplaats met door gebruiker te leveren bevestigingsmiddelen (onderdeel 1). (Bosch raadt het gebruik van roestvrijstalen bouten en ringen aan.) Breng door gebruiker te leveren doorvoeren of wartels aan in het gat aan de zijkant of onderkant. Gebruik, indien van toepassing, de meegeleverde kabeladapter (male M25 op female 3/4 inch) NPT) (onderdeel 2) indien nodig. Sluit het ongebruikte gat af (onderdeel 3). Voer kabels in de DCA (onderdeel 4).

T25 Torx 1 2 2x 3 4

1. Breng O-ring aan (onderdeel 1). Draai torxbouten twee (2) slagen los (onderdeel 2). Schuif haak omhoog (onderdeel 3). Draai bouten vast om haak tijdelijk op zijn plaats te houden (onderdeel 4).

1. Bij omgekeerde montage: breng een kleine hoeveelheid vet aan op primaire O-ring om deze op zijn plaats te houden.

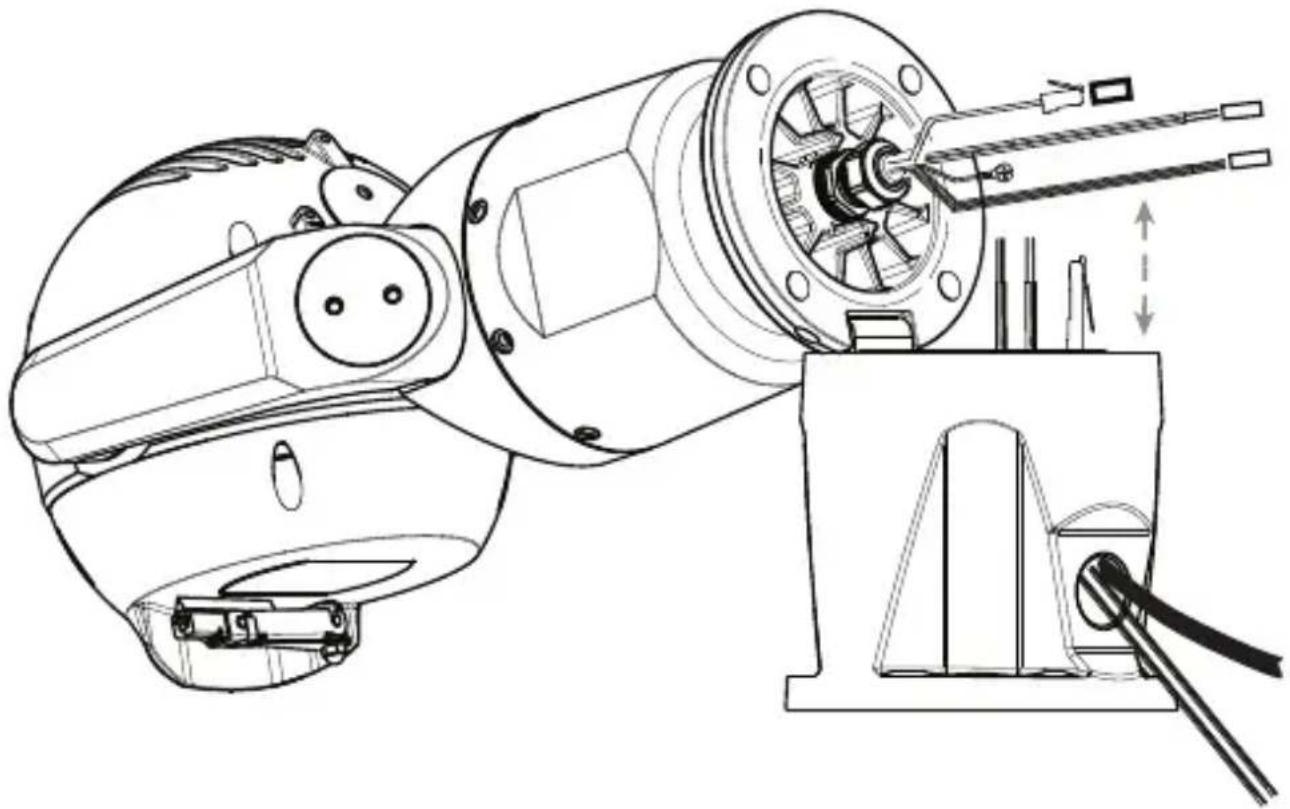

1. Breng draden aan in de DCA terwijl u de sokkelpen van de camera onder de haak plaatst (onderdeel 1). Voorkom beknelling van kabels! (onderdeel 2). Schuif haak omlaag om camerapen vast te zetten. Draai haakbouten volledig vast (onderdeel 3).

1. Kantel camera voorzichtig opzij met pen onder haak.

Opmerking: risico van beschadiging van de camera!

Laat de camera voorzichtig op zijn plaats zakken; laat hem niet zonder ondersteuning in gedraaide stand vallen of de camerakop tegen een oppervlak of voorwerp slaan!

Zorg voor de benodigde elektrische aansluitingen.

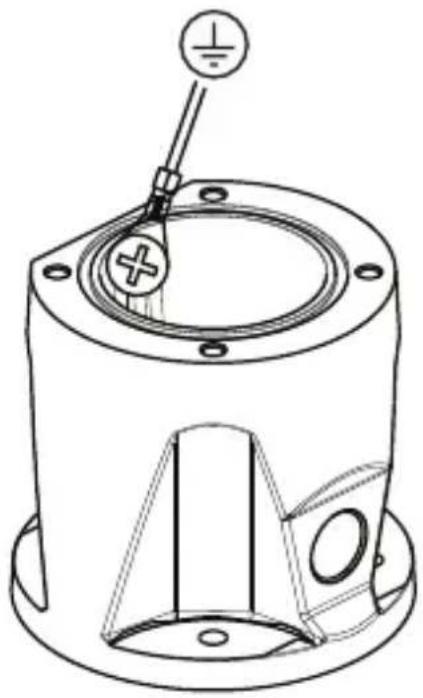

1. Schroef groene GND-draad van camerasokkel aan aardingsopening in binnenwand van DCA. Als DCA niet wordt gemonteerd op geaard oppervlak, door gebruiker te leveren bevestig dan geaarde draad (onderdeel 4 in stap 1) aan hetzelfde aansluitpunt.

1. Kantel camera voorzichtig naar eindpositie. Voorkom beknelling van draden tussen camerasokkel en DCA! Breng vier ringen en zeskantbouten (meegeleverd) aan.
