BEDIENUNGSANLEITUNG MIC Hinged DCA BOSCH
deutsch Inhaltsverzeichnis 14

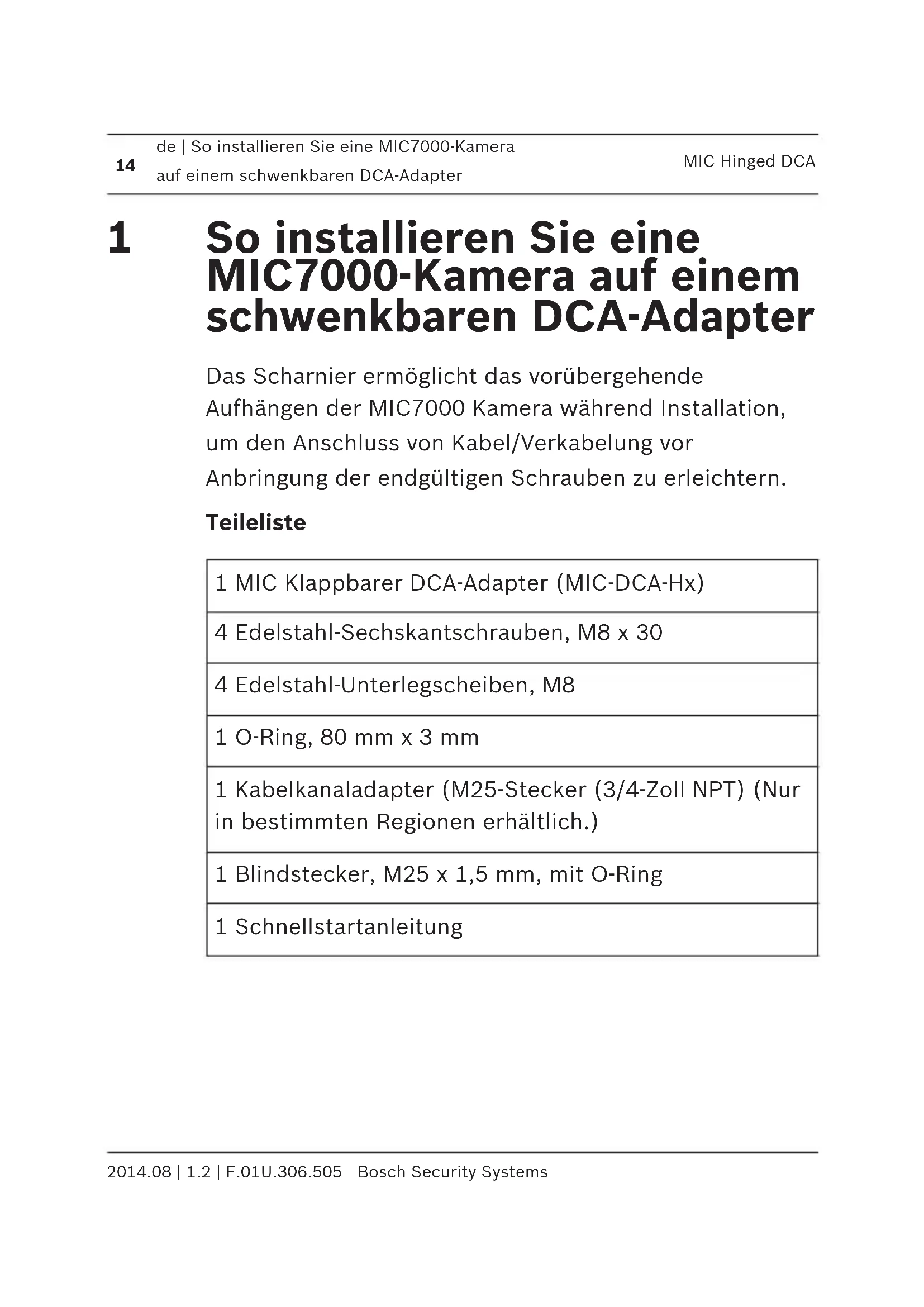

1 So installieren Sie eine MIC7000-Kamera auf einem schwenkbaren DCA-Adapter
Das Scharnier ermöglicht das vorübergehende Aufhängen der MIC7000 Kamera während Installation, um den Anschluss von Kabel/Verkabelung vor Anbringung der endgültigen Schrauben zu erleichtern.
Teileliste
| 1 MIC Klappbarer DCA-Adapter (MIC-DCA-Hx) |
| 4 Edelstahl-Sechskantschrauben, M8 x 30 |
| 4 Edelstahl-Unterlegscheiben, M8 |
| 1 O-Ring, 80 mm x 3 mm |
| 1 Kabelkanaladapter (M25-Stecker (3/4-Zoll NPT) (Nur in bestimmten Regionen erhältlich.) |
| 1 Blindstecker, M25 x 1,5 mm, mit O-Ring |
| 1 Schnellstartanleitung |
Zusätzlich benötigtes Werkzeug
| 1 | Torx-Schraubendreher, T25, um die Schrauben für den Hakenverschluss zu lockern bzw. festzuziehen |
| 1 | Sicherheitsschlüssel/Schraubendreher, um die (im Lieferumfang enthaltenen) M8-Schrauben festzuziehen und die Kamera auf dem DCA-Adapter zu montieren |
| 1 | Sicherheitsschlüssel/Schraubendreher, um die kundenseitig bereitgestellt Schrauben (maximal M8 oder 5/16 Zoll Durchmesser) bei der Montage des DCA-Adapters am Befestigungsstandort festzuziehen |
| 1 | Kreuzschlitzschraubendreher zum Anbringen des Erdungskabels |
| * * | (Optional) MOLYKOTE® 111 Schmierfett [von DOW Corning] für primären O-Ring |
Warnung!
Stellen Sie sicher, dass Sie den Lack am Gehäuse der Kamera oder am Adapter nicht beschädigen.


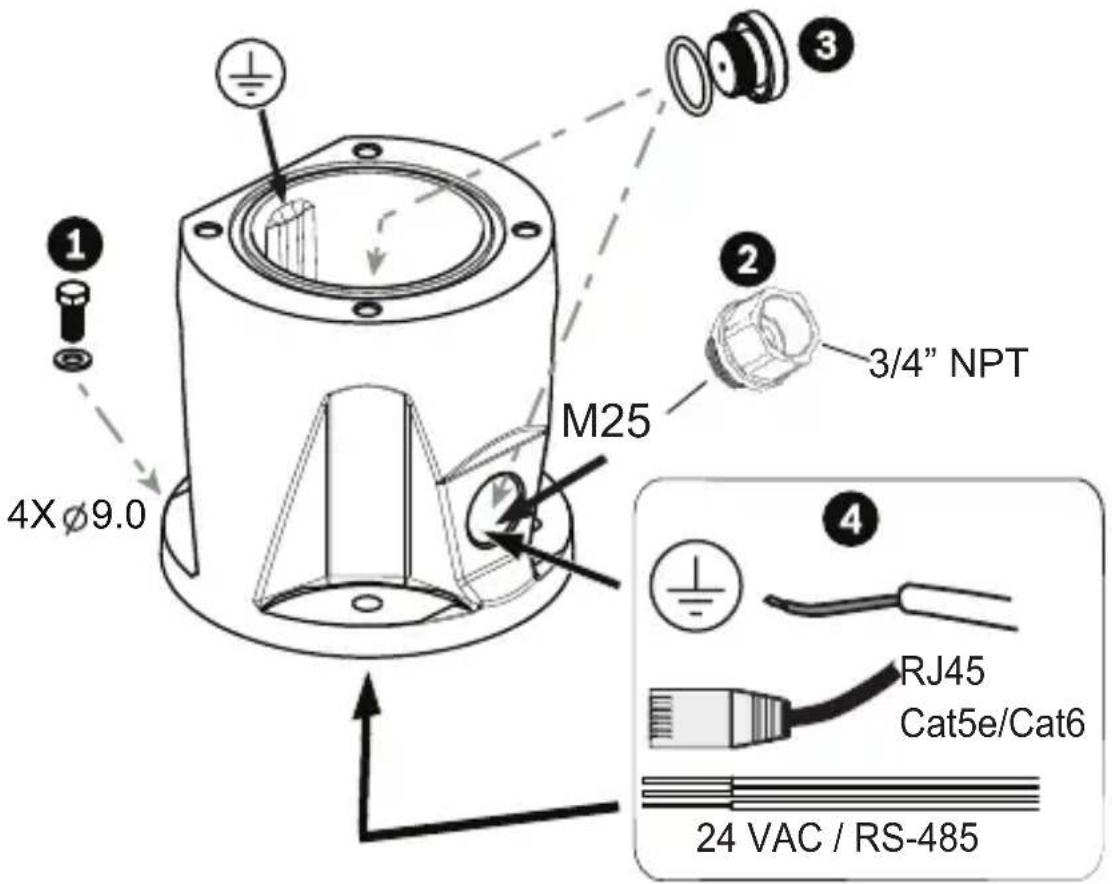

1 4X Ø9.0 M25 3/4" NPT 2 4 RJ45 Cat5e/Cat6 24 VAC / RS-485- Bringen Sie den DCA-Adapter mithilfe der kundenseitig bereitgestellt Hardware am Befestigungsstandort an (Element 1). (Bosch empfiehlt Edelstahl-Schrauben und -Unterlegscheiben.) Befestigen Sie die kundenseitig bereitgestellt Kabelführungen oder Kabelverschraubungen an der seitlichen oder an der unteren Öffnung. Falls zutreffend, verwenden Sie den mitgelieferten Kabelkanaladapter (Stecker M25 zu Buchse 3/4 Zoll NPT) (Element 2), falls erforderlich. Verschließen Sie die nicht genutzte Öffnung (Element 3). Führen Sie die Kabel in den DCA-Adapter ein (Element 4).


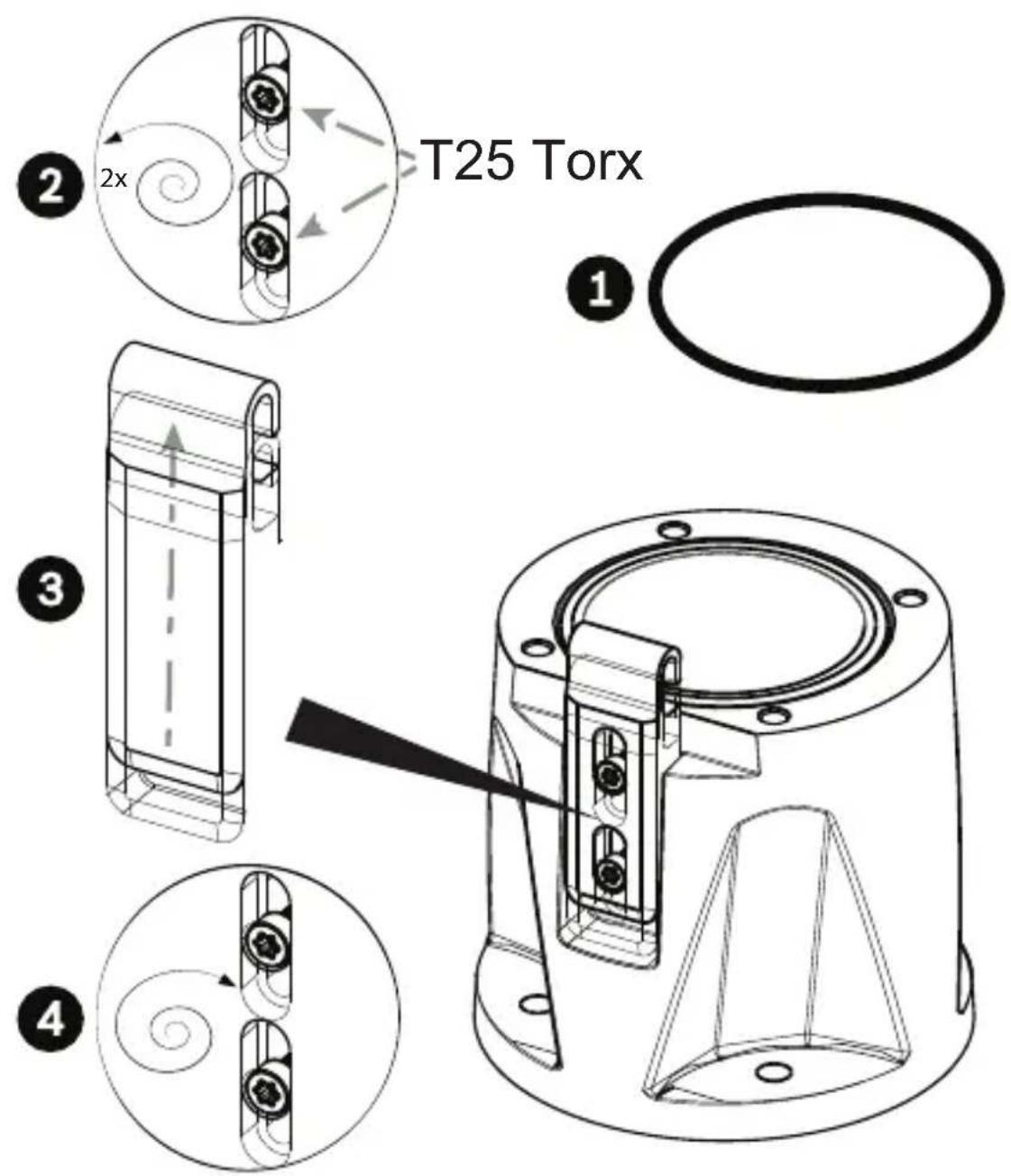

T25 Torx 1 2 2x 3 4- Legen Sie den O-Ring ein (Element 1). Lockern Sie die Torx-Schrauben um zwei (2) Umdrehungen (Element 2). Schieben Sie den Haken nach oben (Element 3). Ziehen Sie die Schrauben fest, um den Hakenverschluss vorübergehend in seiner Position zu halten (Element 4).

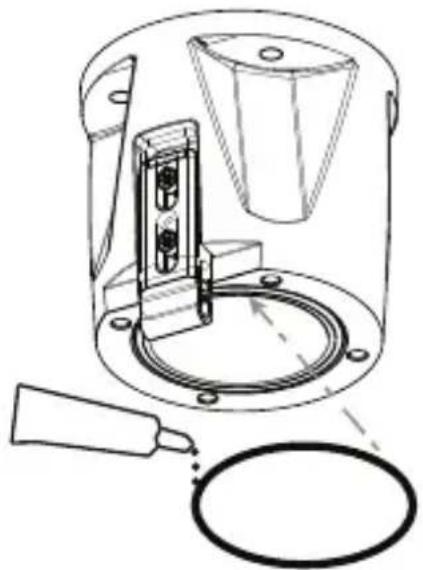

- Tragen Sie für die hängende Montage eine geringe Menge Schmierfett auf den primären O-Ring auf, um ihn vorübergehend in seiner Position zu halten.

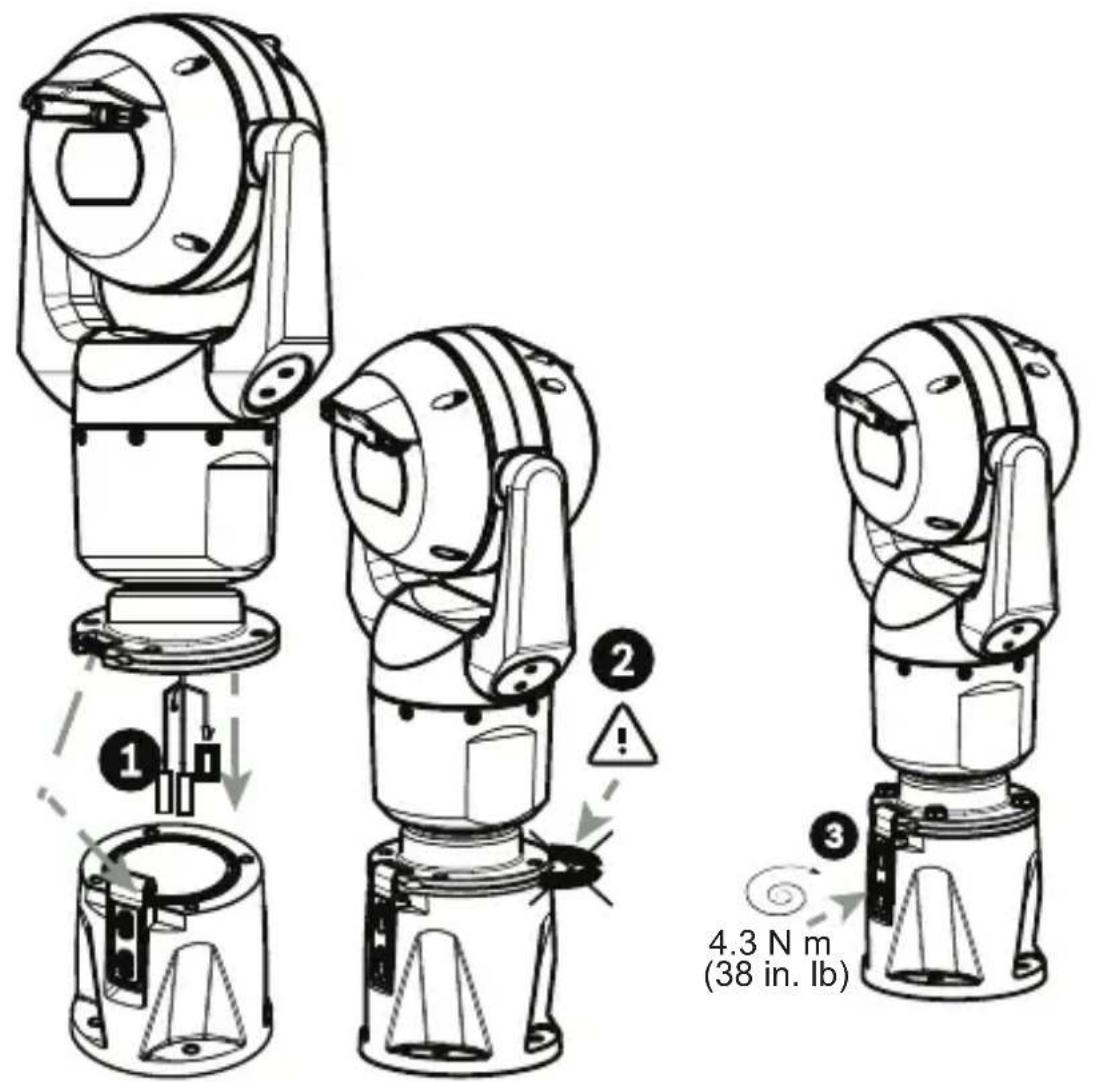

- Führen Sie die Kabel in den DCA-Adapter ein, während Sie den Bolzen für den Sockel der Kamera unterhalb des Hakenverschlusses anbringen (Element 1). Gehen Sie dabei vorsichtig vor, um keine Kabel einzuklemmen! (Element 2). Schieben Sie den Hakenverschluss nach unten, um den Sockel der Kamera zu sichern. Ziehen Sie die Schrauben für den Hakenverschluss vollständig fest (Element 3).
- Neigen Sie die Kamera vorsichtig zur Seite, während der Sockel im Hakenverschluss eingerastet ist.
Hinweis: Risiko, Schäden an der Kamera zu verursachen! Bringen Sie die Kamera vorsichtig in
Position. Lassen Sie sie nicht einfach in die Neigeposition fallen, und lassen Sie auch nicht zu, dass der Kamerakopf auf den Boden oder ein anderes Objekt fällt!

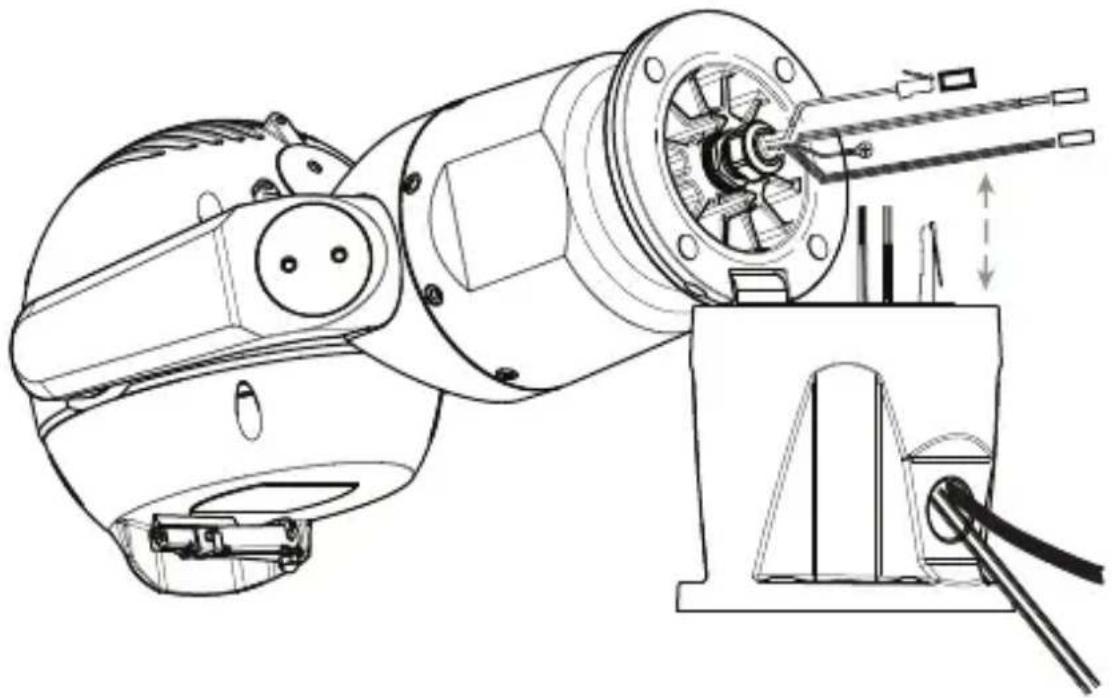

Verbinden Sie alle Kabel mit den entsprechenden elektrischen Anschlüssen.

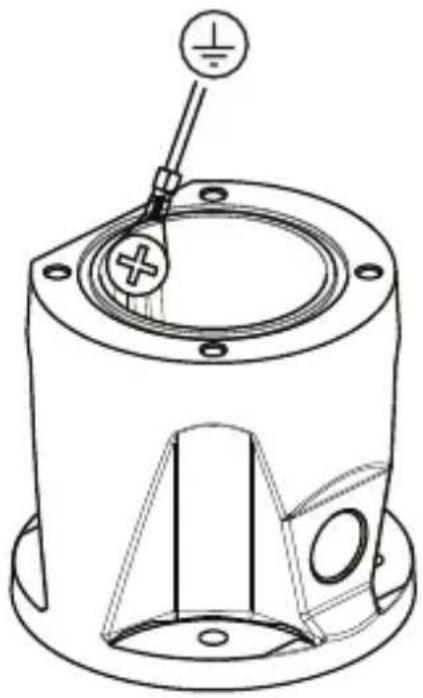

- Verbinden Sie den Kamerafuß mithilfe des grünen Erdungskabels mit der Erdungsöffnung an der Innenseite des DCA-Adapters. Wenn der DCA-Adapter nicht auf einer geerdeten Oberfläche montiert ist, dann bringen Sie ein kundenseitig bereitgestellt geerdetes Kabel (Element 4 in Schritt 1) an der gleichen Verbindungsposition an.

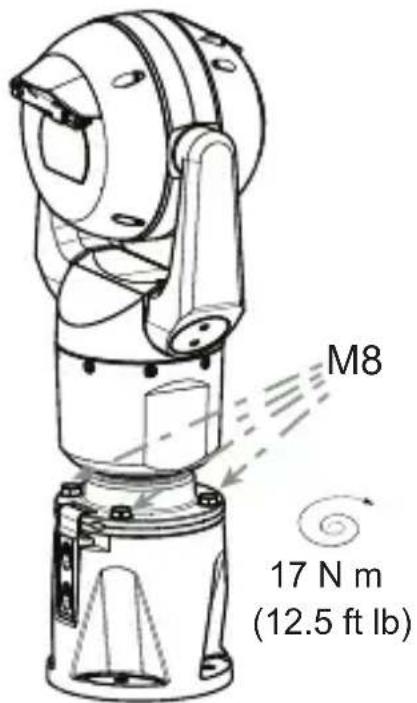

- Bringen Sie die Kamera vorsichtig in ihre endgültige Position. Gehen Sie dabei vorsichtig vor, damit Sie keine Kabel zwischen dem Kamerafuß und dem DCA-Adapter einklemmen! Bringen Sie vier (im Lieferumfang enthaltene) Unterlegscheiben und Sechskantschrauben an.
