BEDIENUNGSANLEITUNG MIC7000 Illuminator BOSCH

svenskenglish Table of contents 5 deutsch Inhaltsverzeichnis 16 français Table des matières 27

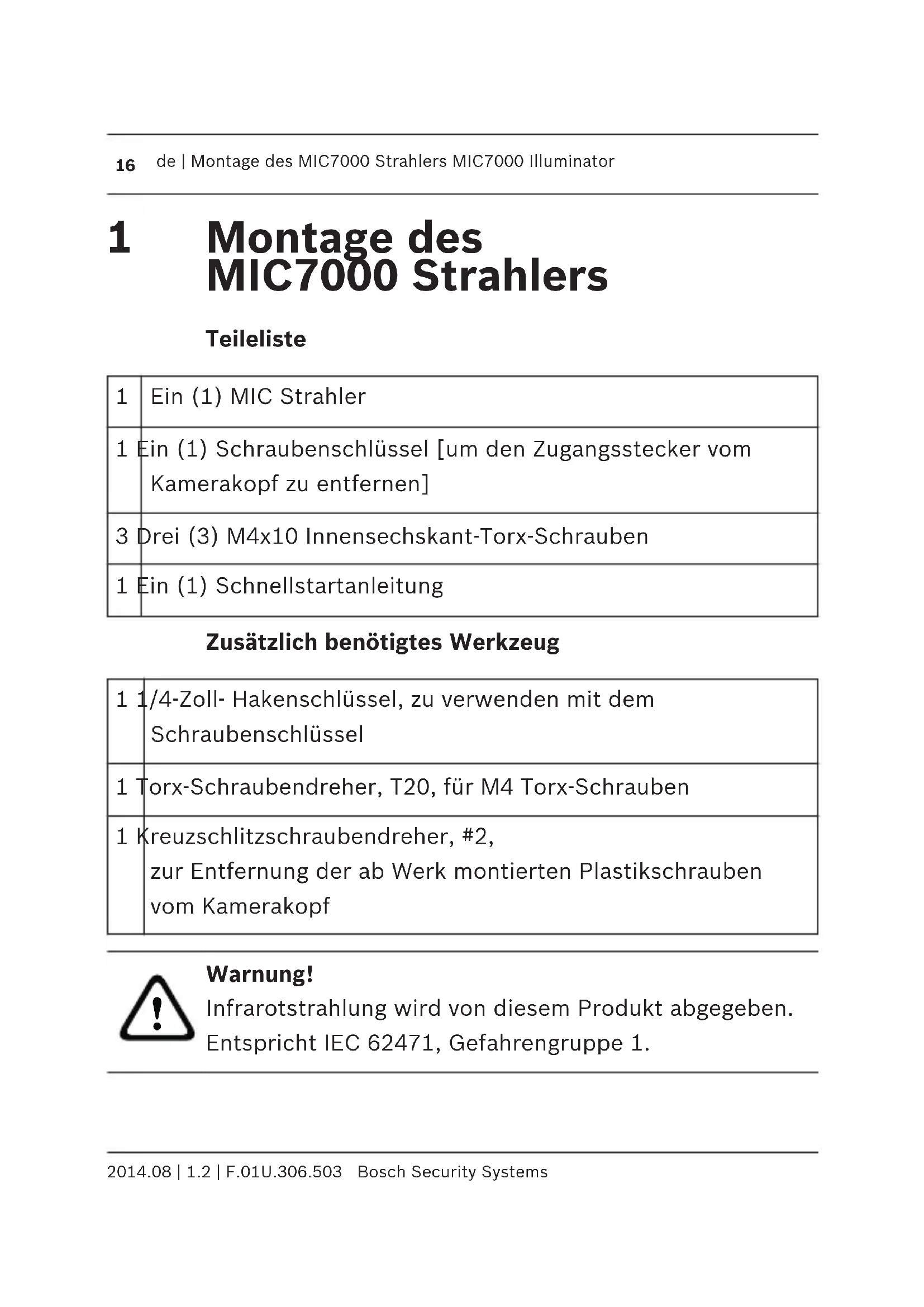

Ein (1) MIC Strahler 1 Ein (1) Schraubenschlüssel [um den Zugangsstecker vom Kamerakopf zu entfernen] 3 Drei (3) M4x10 Innensechskant-Torx-Schrauben 1 Ein (1) Schnellstartanleitung Zusätzlich benötigtes Werkzeug 1 1/4-Zoll- Hakenschlüssel, zu verwenden mit dem Schraubenschlüssel 1 Torx-Schraubendreher, T20, für M4 Torx-Schrauben 1 Kreuzschlitzschraubendreher, #2, zur Entfernung der ab Werk montierten Plastikschrauben vom Kamerakopf

Warnung! Infrarotstrahlung wird von diesem Produkt abgegeben. Entspricht IEC 62471, Gefahrengruppe 1.

de | Montage des MIC7000 Strahlers MIC7000 Illuminator 2014.08 | 1.2 | F.01U.306.503 Bosch Security SystemsHinweis! Dieses Produkt wurde gemäß der IEC-Norm 62471:2006, „Photobiologische Sicherheit von Lampen und Lampensystemen“, geprüft. Die Emissionen des Produkts überschreiten den Grenzwert der freien Gruppe für die Gefährdung der Netzhaut durch Blaulicht und die Gefährdung der Hornhaut/Linse durch Infrarotlicht gemäß IEC 62471:2006. Das Produkt erfüllt die Emissionsgrenzwerte der Risikogruppe 1 für IR-LEDs und weiße LEDs. Informationen zur Beleuchtungssicherheit finden Sie im MIC7000 Benutzerhandbuch. Hinweis! Wenn Sie an der MIC-Kamera sowohl einen Strahler als auch eine Sonnenblende montieren möchten, beginnen Sie mit dem Strahler. MIC7000 Modelle für extrem niedrige Temperaturen unterstützen den Strahler nicht.

1. Montieren Sie die Kamera, oder stellen Sie sie

kurzzeitig auf den Verpackungsschaum, bevor Sie fortfahren. (Siehe Benutzerhandbuch.)

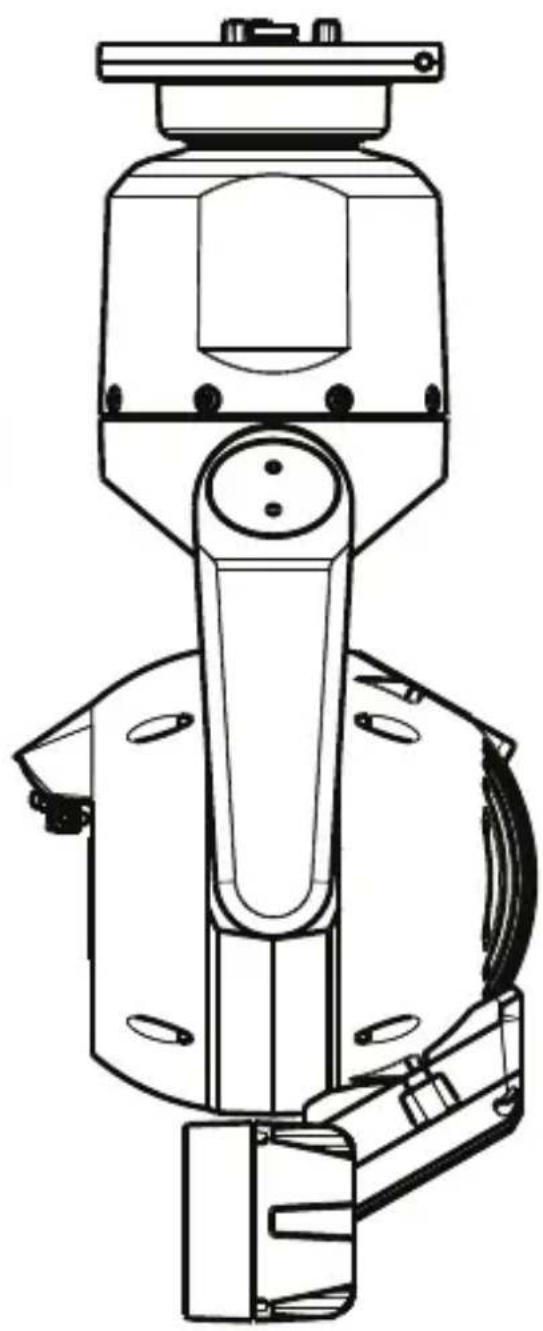

Bosch Security Systems 2014.08 | 1.2 | F.01U.306.503Hinweis: Wenn die Kamera hängend montiert wird, müssen Sie den Neigekopf drehen, bevor Sie den Strahler anbringen. Stellen Sie die Stromversorgung her, und schließen Sie Ihr Netzwerk an, wie in der folgenden Abbildung gezeigt. 24 VAC Greifen Sie vom Webbrowser auf die Einstellungsseite der Kamera zu. Wählen Sie „Erweitert“ > „Kamera“ > „Installationsmenü“ > „Ausrichtung“, und wählen Sie dann „Hängend“. Klicken Sie auf Set (Setzen), um die Auswahl zu bestätigen. Der Kamerakopf wird automatisch in die hängende Position gedreht (180°). Unabhängig von der Montageausrichtung sollte sich die Schutzblende immer über dem Kamerafenster befinden.

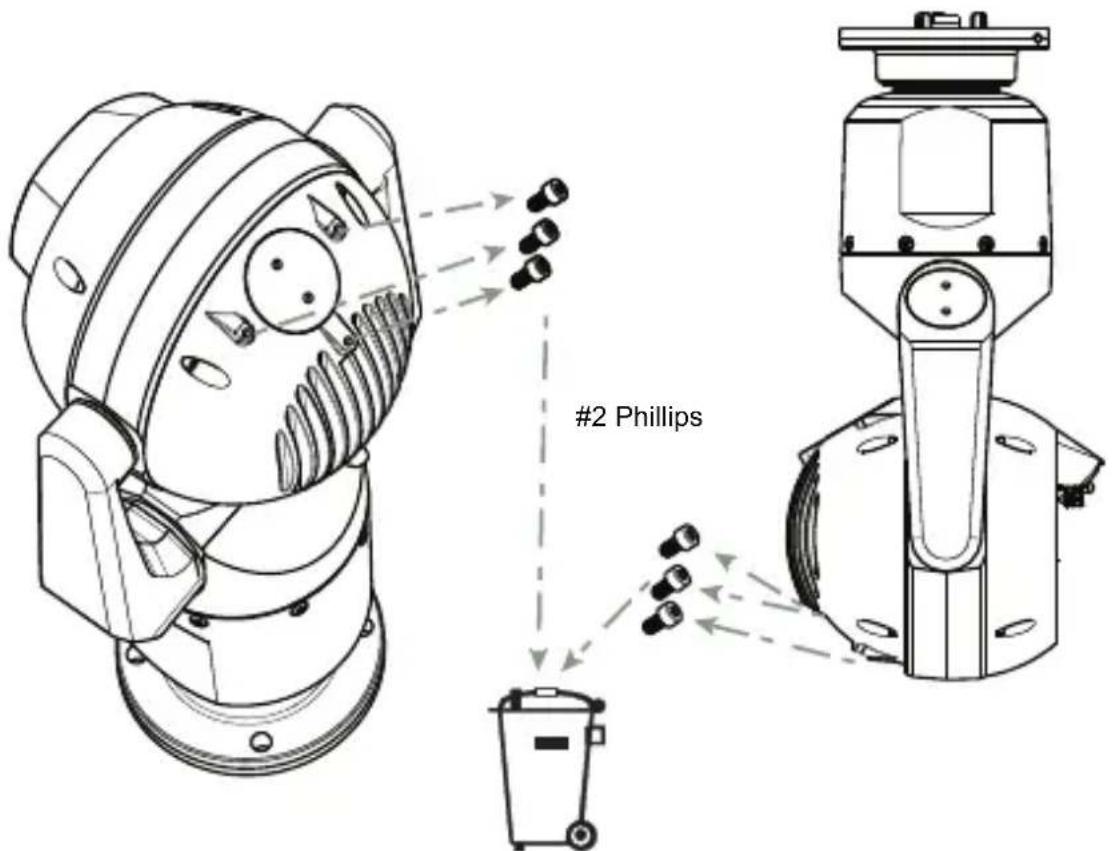

2. Entfernen und entsorgen Sie die drei (3)

Plastikschrauben um den entsprechenden Zugriffs- Port, an dem der Strahler angebracht wird. MIC7000 Illuminator Montage des MIC7000 Strahlers | de

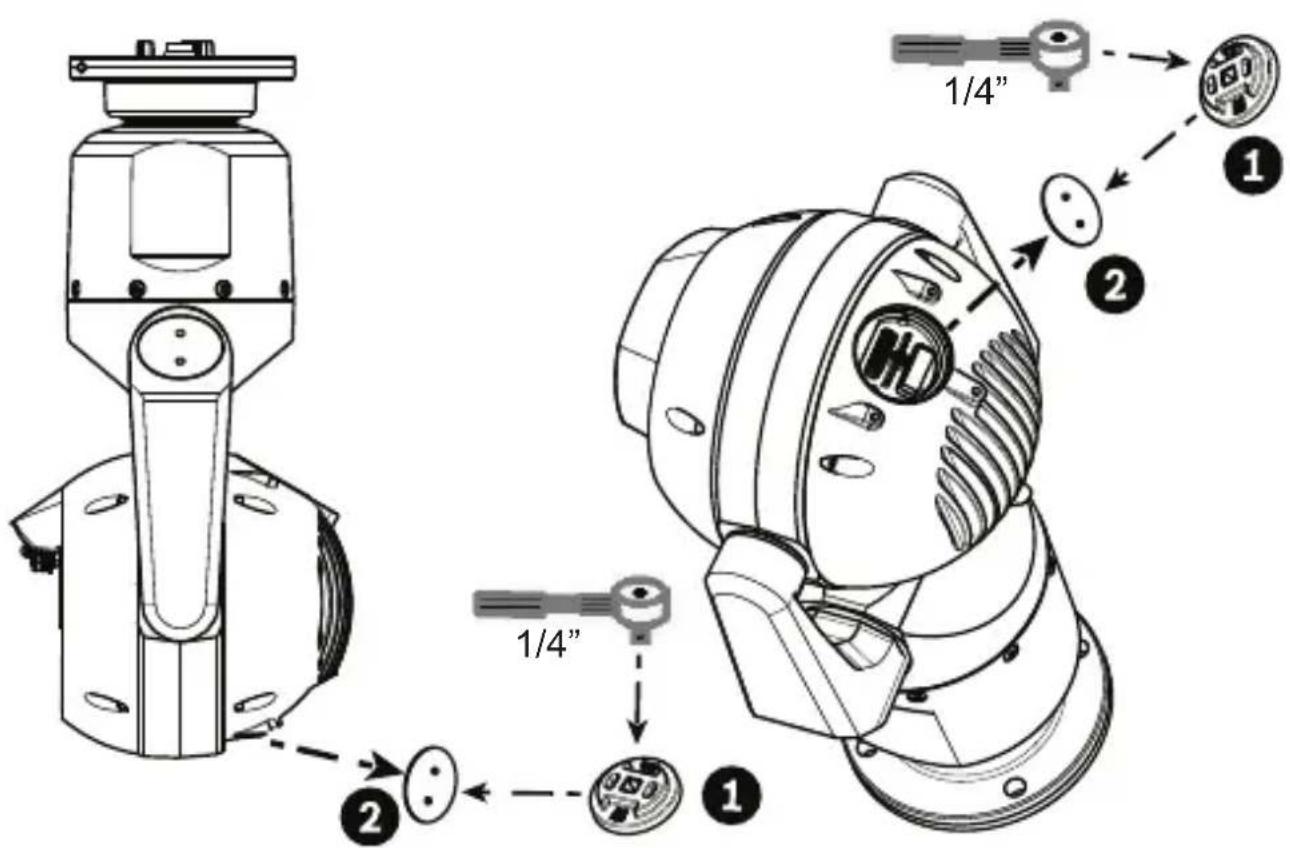

3. Entfernen Sie den entsprechenden Zugangsstecker

vom Kamerakopf. Verwenden Sie dazu einen 1/4-Zoll Hakenschlüssel (nicht im Lieferumfang enthalten) mit dem Schraubenschlüssel (im Lieferumfang enthalten). Entfernen Sie für aufrechte Kameras den Stecker an der Schutzblende. Entfernen Sie für hängende Kameras den Stecker, der weiter von der Schutzblende entfernt ist. Hinweis! Schützen Sie Ihre Kamera vor Beschädigungen! Halten Sie den offenen Stecker-Port von Wasser und Schmutz fern.

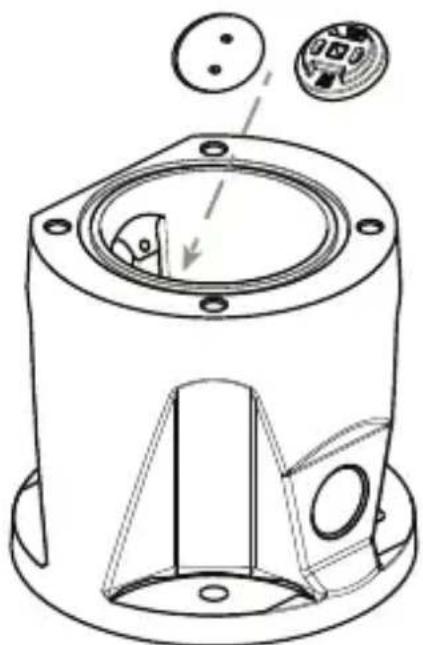

de | Montage des MIC7000 Strahlers MIC7000 Illuminator 2014.08 | 1.2 | F.01U.306.503 Bosch Security SystemsBosch empfiehlt, den Zugangsstecker und das Schraubenschlüssel in der DCA-Befestigung (oder im Zubehör zur Wandmontage) aufzubewahren, falls es nötig sein sollte, den Strahler zu entfernen.

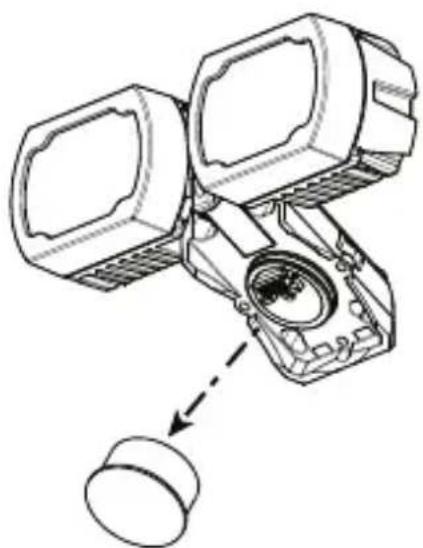

4. Entfernen Sie die Plastikkappe vom Strahler.

Entsorgen Sie sie. MIC7000 Illuminator Montage des MIC7000 Strahlers | de

Bosch Security Systems 2014.08 | 1.2 | F.01U.306.503Hinweis! Beschädigen Sie beim Entfernen der Kappe nicht den O-Ring.

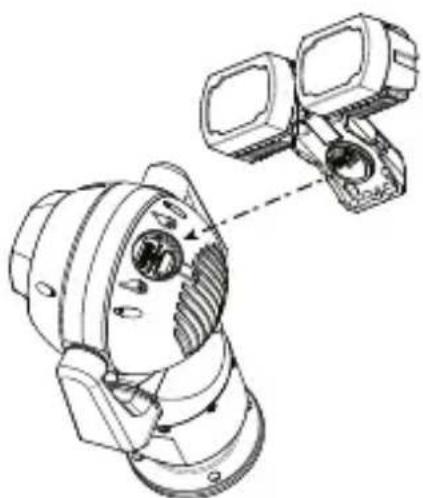

5. Richten Sie den Strahler über dem Zugriffs-Port aus,

und drücken Sie ihn vorsichtig auf dem Kamerakopf in Position.

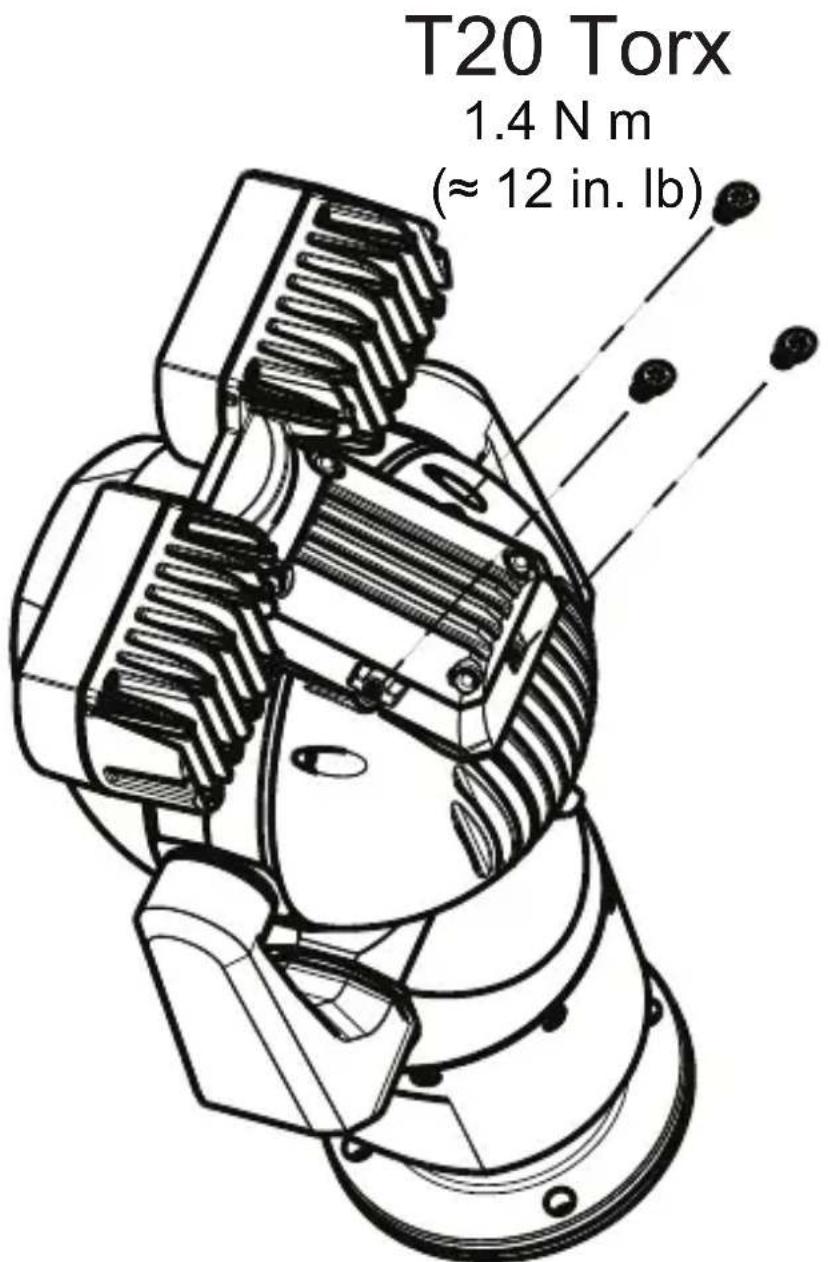

6. Drehen Sie die Gewinde aller drei (3) Schrauben

teilweise fest. Drehen Sie noch keine der Schrauben vollständig fest. MIC7000 Illuminator Montage des MIC7000 Strahlers | de

Bosch Security Systems 2014.08 | 1.2 | F.01U.306.503Hinweis! Wenn Sie auch die MIC Sonnenblende montieren möchten, stecken Sie nur die Schraube hinten in der Mitte ein, um das Strahler in Position zu halten, bis Sie die Sonnenblende montieren. Ziehen Sie die Schraube auf einer Seite mit zwei (2) Umdrehungen an. Ziehen Sie die Schraube auf der anderen Seite mit zwei (2) Umdrehungen an. Ziehen Sie die Schraube in der Mitte mit zwei (2) Umdrehungen an. Wiederholen, bis alle Schrauben fest angezogen sind.

Warnung! Stellen Sie sicher, dass alle drei (3) Schrauben fest sitzen, um eine sichere Verschraubung zu gewährleisten.

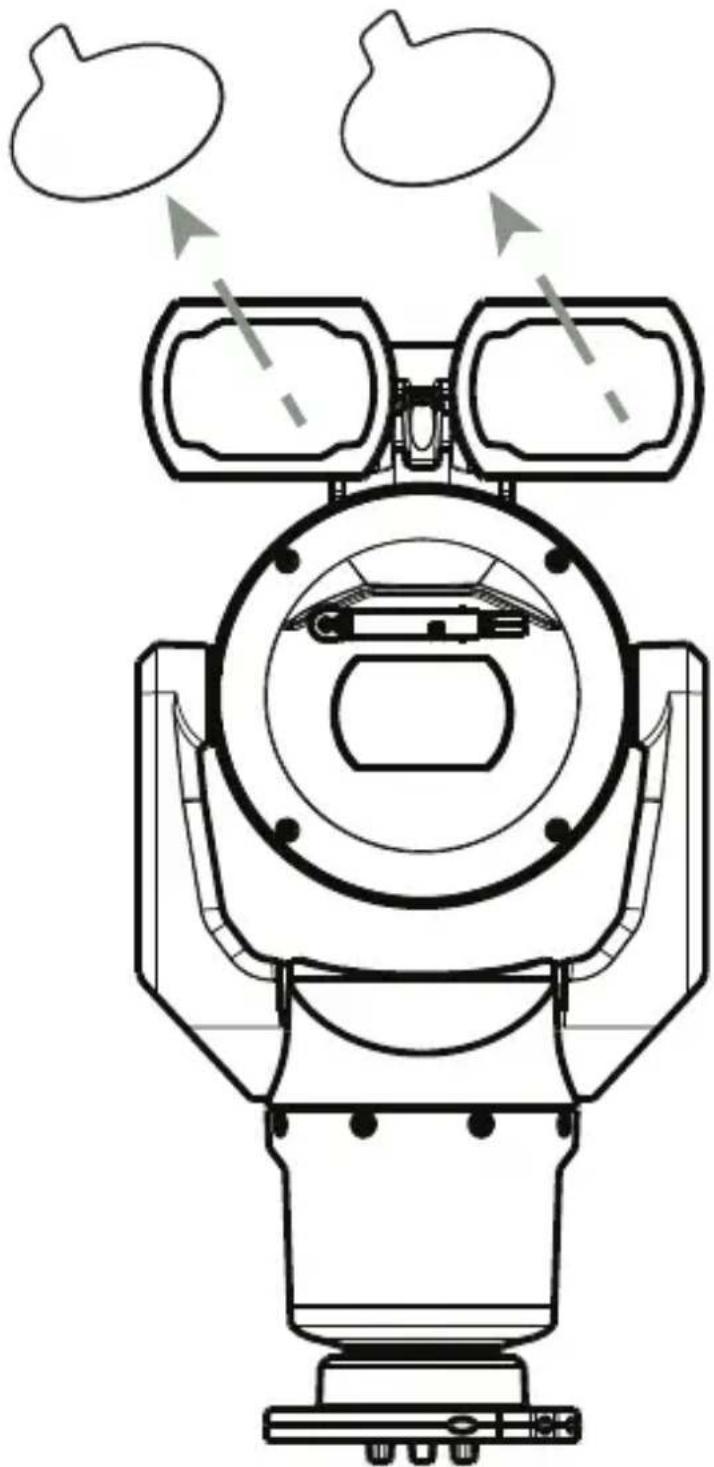

Bosch Security Systems 2014.08 | 1.2 | F.01U.306.5038. Die Montage des Strahlers ist abgeschlossen.
