Produkttype	Infrarød projektør til overvågningskamera
Mærke	Bosch
Model	MIC7000 Illuminator
Kompatibilitet	Bosch MIC7000 kameraer (undtagen modeller til meget lave temperaturer)
Sikkerhedsstandard	IEC 62471 Risikogruppe 1 (infrarød og blåt lys)
Belysningsteknologi	Infrarød LED
Antal fastgørelsesskruer	3 Torx M4 skruer
Medfølgende værktøj	Låseopensningsnøgle, Torx T20 skruetrækker
Monteringsmuligheder	Normal eller omvendt montering (180° rotation via software)
Beskyttelse	O-ring til tætning
Vedligeholdelse	Undgå at vand eller snavs kommer i kontakt med stikporten
Anbefaling	Installer før solskærm, hvis monteret
Brugsbetingelser	Må ikke bruges på kameraer til meget lave temperaturer
Omtrentlig vægt	200 g
Omtrentlige mål	120 x 80 x 60 mm
Strømforsyning	Forsynes af kameraet via stikporten
Primær funktion	Infrarød belysning til nattesyn
Certificeringer	CE, IEC 62471 overensstemmelse
Reparationsmuligheder	Reservedele tilgængelige (skruer, pakning)
Anslået garanti	2 år
Brugsanvisning	Kan downloades som PDF (172 sider)

Ofte stillede spørgsmål - MIC7000 Illuminator BOSCH

Hvordan installerer jeg MIC7000-projektøren på et Bosch-kamera?

Fjern adgangsstikkene fra kameraets hoved, juster projektøren over porten, og fastgør den med de tre medfølgende Torx M4-skruer. Spænd skruerne gradvist. Se vejledningen for detaljer.

Er projektøren kompatibel med alle MIC7000-kameramodeller?

Nej, den er ikke kompatibel med MIC7000-kameramodeller beregnet til meget lave temperaturer.

Hvilket værktøj er nødvendigt til installation?

En Torx T20 skruetrækker til Torx M4-skruerne, en stjerneskruetrækker #2 til at fjerne plastskruerne og en 1/4 tomme driver med den medfølgende nøgle til at fjerne adgangsstikkene.

Hvordan vendes kameraets montering med projektøren?

Før projektøren monteres, tænd for kameraet, log ind på webgrænsefladen, gå til Indstillinger > Avanceret > Kamera > Installatørmenu > Retning, vælg 'Omvendt', og klik på 'Set'. Hovedet drejer automatisk 180°.

Udsender projektøren farlige infrarøde stråler?

Ja, den udsender infrarødt lys i overensstemmelse med standarden IEC 62471 Risikogruppe 1. Undgå at se direkte ind i strålen. Se sikkerhedsinstruktionerne i vejledningen.

Kan jeg installere solskærmen efter projektøren?

Det anbefales at installere projektøren først og derefter solskærmen. Hvis du planlægger at installere solskærmen, skal du kun indsætte den bagerste midterskrue for at holde projektøren på plads, inden solskærmen monteres.

Hvad gør jeg, hvis jeg skal fjerne projektøren?

Bosch anbefaler at opbevare adgangsstikkene og nøglen inde i vægadapteren, hvis du skulle få brug for at fjerne projektøren. Skru de tre skruer ud, og skub projektøren ud af porten.

Hvordan rengør jeg projektøren?

Rengør forsigtigt med en blød, tør klud. Undgå at vand eller snavs kommer i kontakt med stikket. Rengør aldrig projektøren, mens den er tændt.

Hvor finder jeg den fulde vejledning til projektøren?

Den fulde vejledning kan downloades gratis som PDF på notice-facile.com. Den omfatter 172 sider med detaljerede monterings- og sikkerhedsinstruktioner.

Fungerer projektøren ved meget lave temperaturer?

Nej, projektøren er ikke designet til kameraer til meget lave temperaturer. Til disse modeller må projektøren ikke installeres.

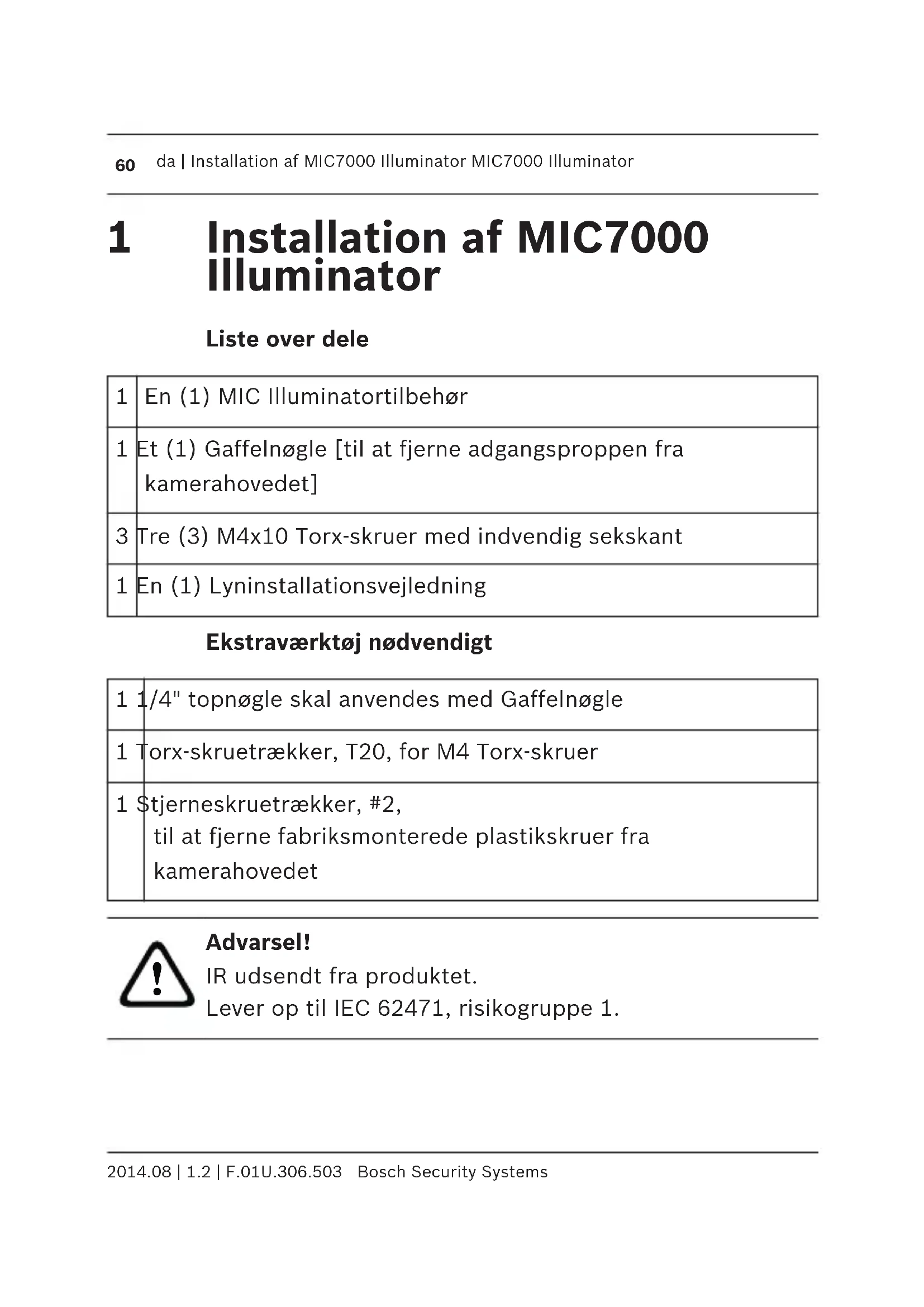

BRUGSANVISNING MIC7000 Illuminator BOSCH

Liste over dele
Ekstravaerktøj nødvendigt

1	En (1) MIC Illuminatortilbehør
1	Et (1) Gaffelnøgle [til at fjerne adgangsproppen fra kamerahovedet]
3	Tre (3) M4x10 Torx-skruer med indvendig sekskant
1	En (1) Lyninstallationsvejledning

1 1/4" topnøgle skal anvendes med Gaffelnøgle

1 Torx-skruetrækker, T20, for M4 Torx-skruer

1 $tjerneskruetrækker, #2, til at fjerne fabriksmonterede plastikskruer fra kamerahovedet

Advarsel!

IR udsendt fra Produktet.

Lever op til IEC 62471, risikogruppe 1.

Oplysning!

Dette produit er blevet testet i henhold til standard IEC62471:2006 "Fotobiologisk sikkerhed af lamper og lampesystemer". Produktets emissioner overstiger grænseværderne ifolge EXEMPT Group for både det blå lysområde, der er farligt for nethinden, og det infrarød lysområde, der er farligt for hornhinden, som defineret i IEC 62471:2006. Produktet anses for at overholde eksponderingsgrænseværderne i risikogruppe 1 for infrarød og hvide lysdioder.

Se betjeningsmanualen MIC7000 for fuldstændige oplysninger om belysningssikkerhed.

Oplysning!

I tilfælde af, at MIC-kameraet skal forsynes med bade illuminator og solskærm som ekstraudstyr, skal illuminatoren installereres fjrst.

MIC7000-modeller til ekstremt lave temperaturer understotter ikke brugen af illuminator.

1. Monter kameraet, eller placer det(midlertidigt på emballageskummet oven på en stabil overflade, inden du fortsetter. (Se betjeningsvejledningen.)

Bemærk: Hvis kameraet skal monteres omvendt, skal vippehovedet drejes, inden illuminatoren fastgøres.

Tilslut strøm, og slut enheden til dit netværk som vist i figuren nedenfor.

Gå ind på kameraets indstillingsside fra din webbrowser. Vælg Avanceret > Kamera >

Installationsmenu > Position, og vælg her "Omvendt".

Klik på Angiv for at bekrafte valget. Kamerahovedet vil automatisk dreje til den omvendte position (180^) .

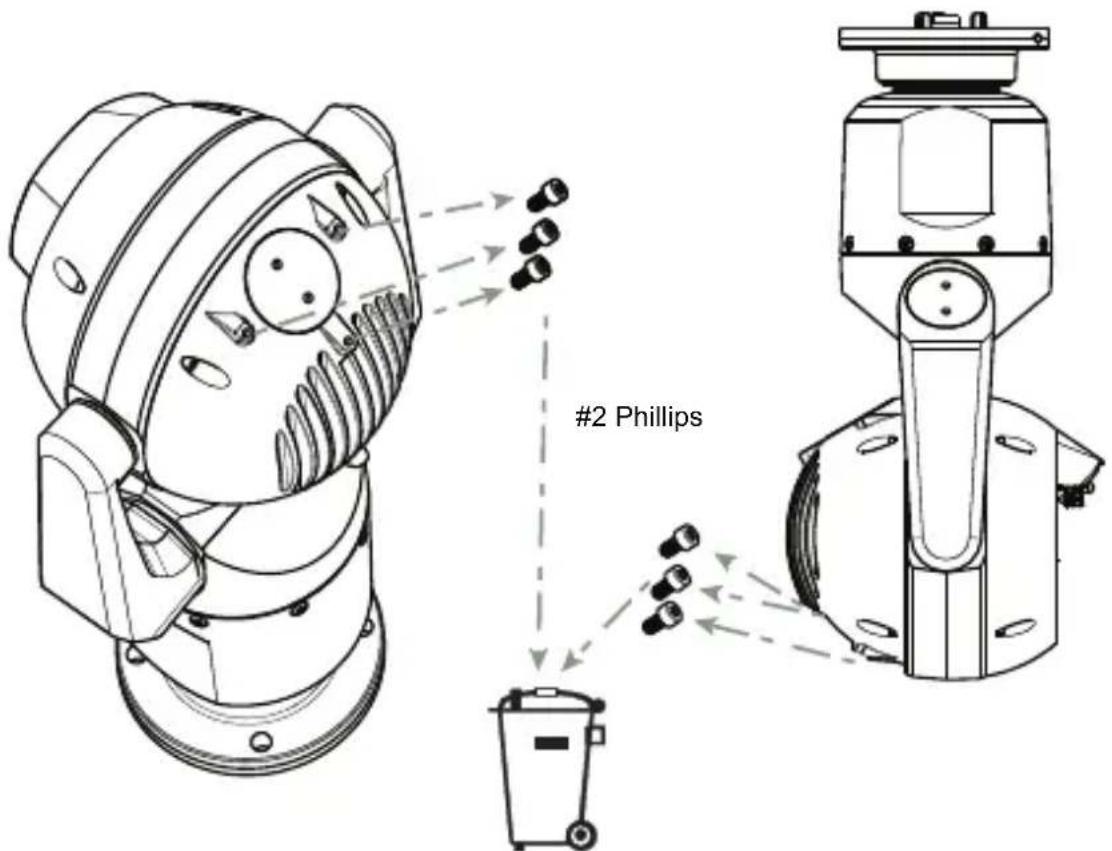

2. Fjern og bortskaf de tre (3) plastikskruer, der omgiver det adgangsdæksel, hvor illuminatoren skal installeres.

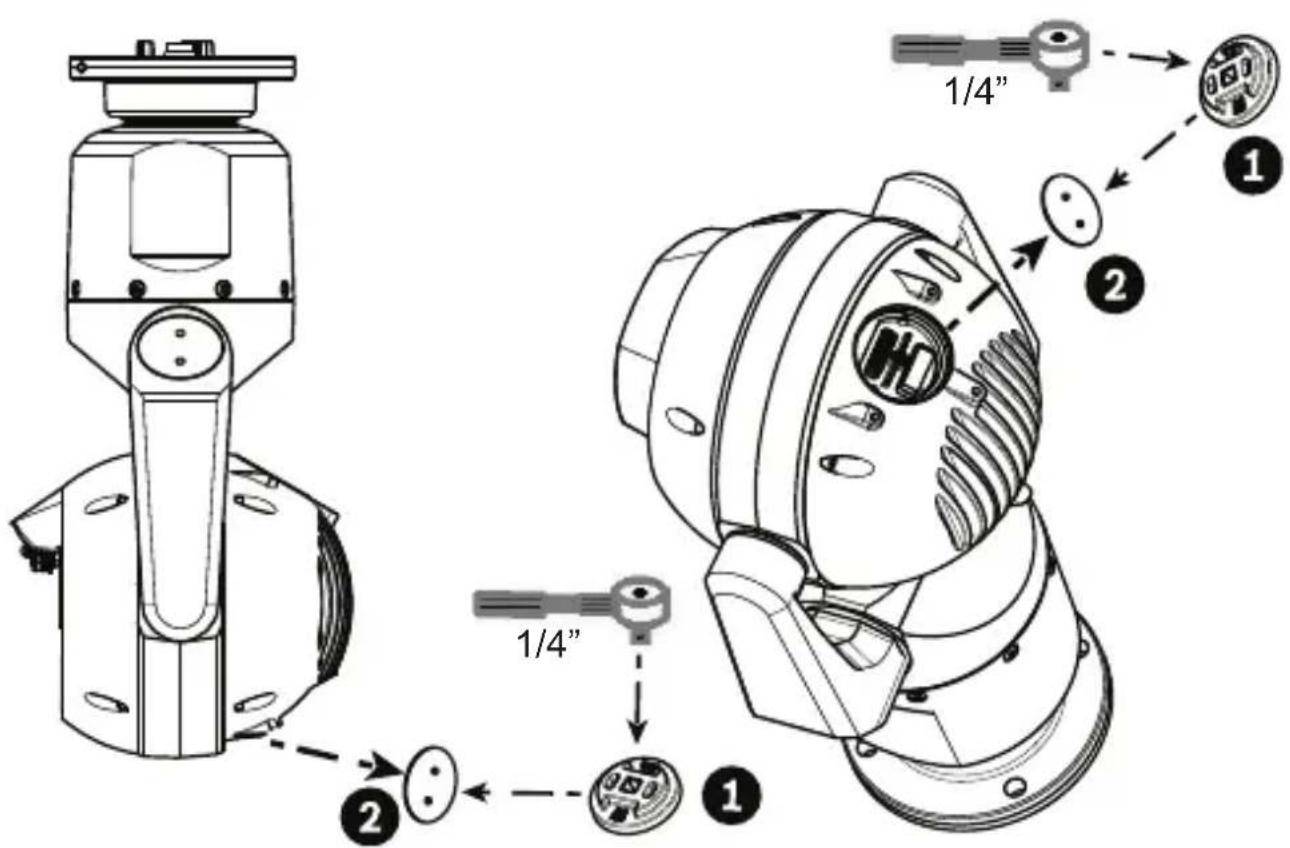

1. Fjern adgangsproppen fra kamerahovedet med en 14 "topnøgle (medfølger ikke) med Gaffelnøgle (medfølger). For opretstående kameraer skal proppen ved visiret fjernes. For omvendte kameraer skal hovedproppen fjernes fra visiret.

Oplysning!

Risiko for skade på kameraet!

Lad ikke vand eller snavs trænge ind i den Åbne stikport.

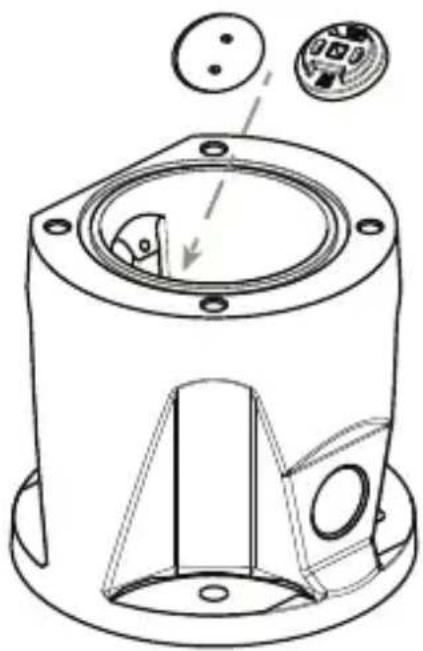

Bosch anbefaler at opbevare adgangsproppen og Gaffelnøgle inde i DCA-beslaget (eller vægmonteringstilbehøret) i tilfælde af, at illuminatoren skal fjernes.

Vær opmaerk som på ikke at beskadige O-ring,ningar du skubber dækslet af.

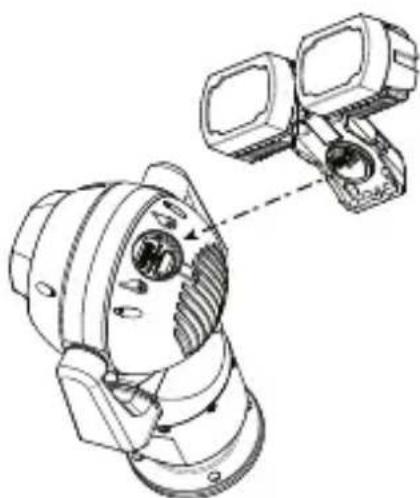

1. Juster illuminatoren over adgangsporten, og skub den forsigtigt i position på kamerahovedet.

1. Skru alle tre (3) skruer delvist ind. Spænd ikke skruerne helt ind på nuværende tidspunkt.

Oplysning!

Hvis du også ønsker at installere MIC-solskærmen, isæt kun den bageste midterste skrue for at holde Illuminatortilbehør i position, indtil du installerersolskærmen.

Spænd skruen på den ene side med to (2) omdrejninger. Spænd skruen på den,anden side med to (2) omdrejninger. Spænd den midterste skrue med to (2) omdrejninger. Gentag dette, indtil alle skruer er spændte.

Advarsel!

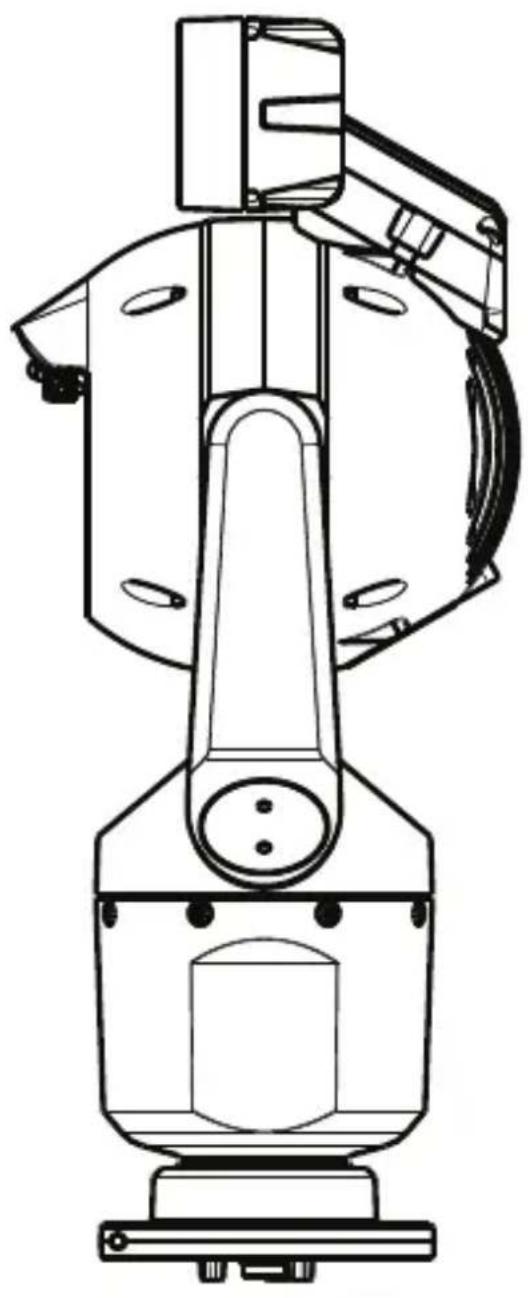

Installationen er/DDet, fR alle tre (3) skruer er spendte.

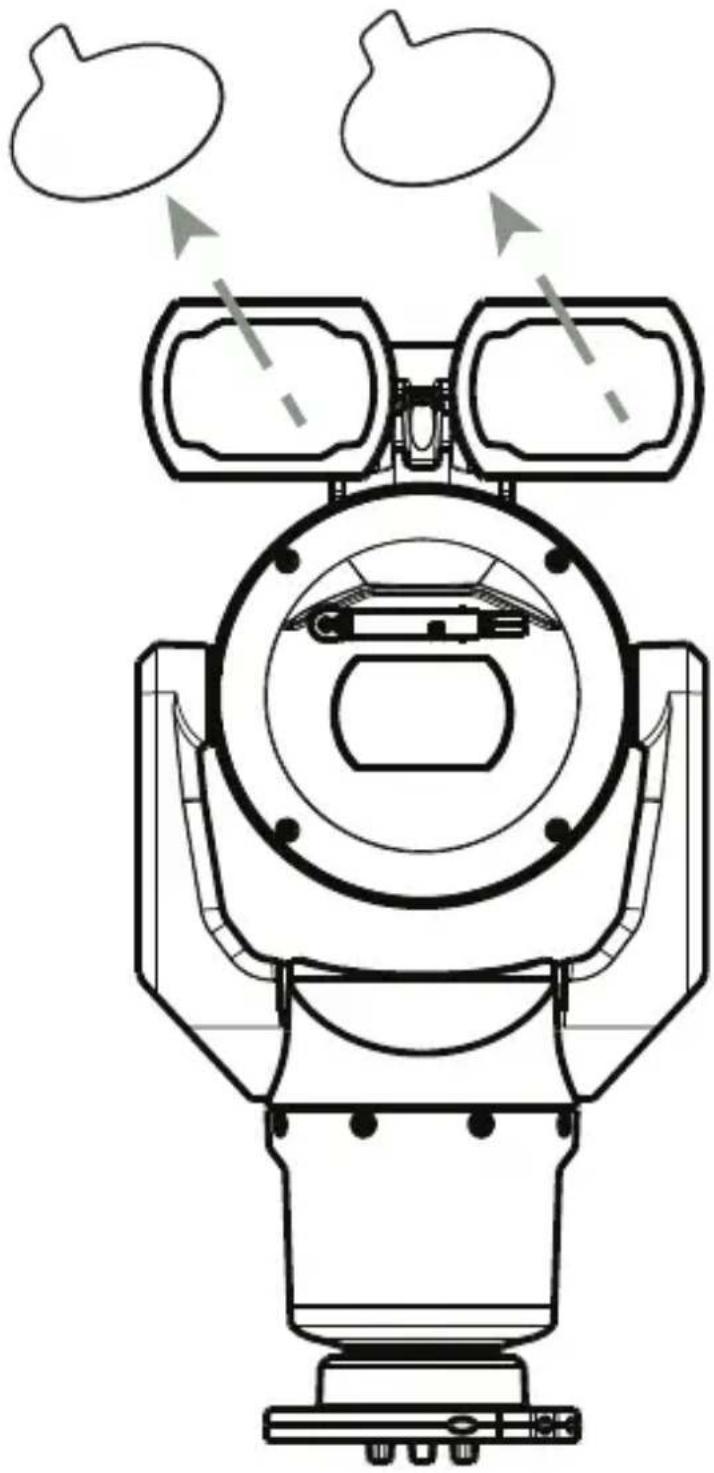

7. Fjern den gennemsigtige film.

8. Installationen af illuminatoren er aflsuttet.

1 MIC7000-valaisimen asentaminen

IR-utslipp fra dette produitet.

Oppfyller IEC 62471, risikogruppe 1.

Merknad!

Enheten er ikke ordentlich festet voor alle tre (3) skruene er trukket til.
