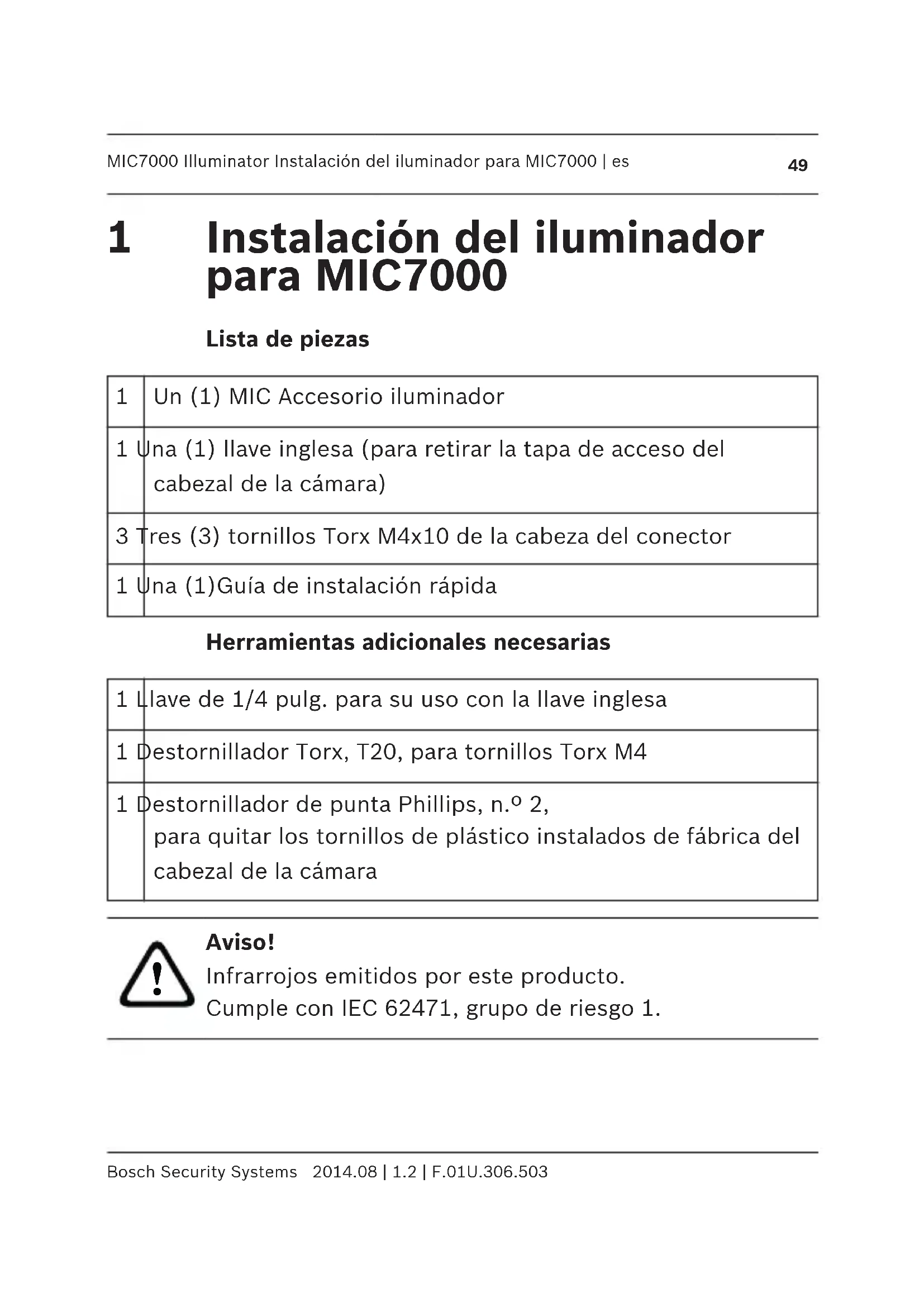

Un (1) MIC Accesorio iluminador 1 Una (1) llave inglesa (para retirar la tapa de acceso del cabezal de la cámara) 3 Tres (3) tornillos Torx M4x10 de la cabeza del conector 1 Una (1)Guía de instalación rápida Herramientas adicionales necesarias 1 Llave de 1/4 pulg. para su uso con la llave inglesa 1 Destornillador Torx, T20, para tornillos Torx M4 1 Destornillador de punta Phillips, n.º 2, para quitar los tornillos de plástico instalados de fábrica del cabezal de la cámara

Aviso! Infrarrojos emitidos por este producto. Cumple con IEC 62471, grupo de riesgo 1.

MIC7000 Illuminator Instalación del iluminador para MIC7000 | es

Bosch Security Systems 2014.08 | 1.2 | F.01U.306.503Nota! Este producto se ha probado según el estándar IEC 62471:2006 "Seguridad fotobiológica de lámparas y de los aparatos que utilizan lámparas". Las emisiones del producto exceden el límite del grupo de elementos exentos de peligro por luz azul en la retina y por infrarroja en la córnea y el cristalino, como se define en el IEC 62471:2006. El producto se encuentra dentro de los límites de exposición del grupo de riesgo 1 de LED blancos e infrarrojos. Consulte el manual de funcionamiento de MIC7000 para obtener una información completa sobre seguridad de iluminación. Nota! Si la cámara MIC tiene como accesorios el iluminador y el parasol, instale primero el iluminador. Los modelos de MIC7000 de temperaturas extremadamente bajas no son compatibles con el iluminador.

1. Monte la cámara o colóquela temporalmente en la

espuma de embalaje en una superficie estable antes de proceder. (Consulte el manual de funcionamiento).

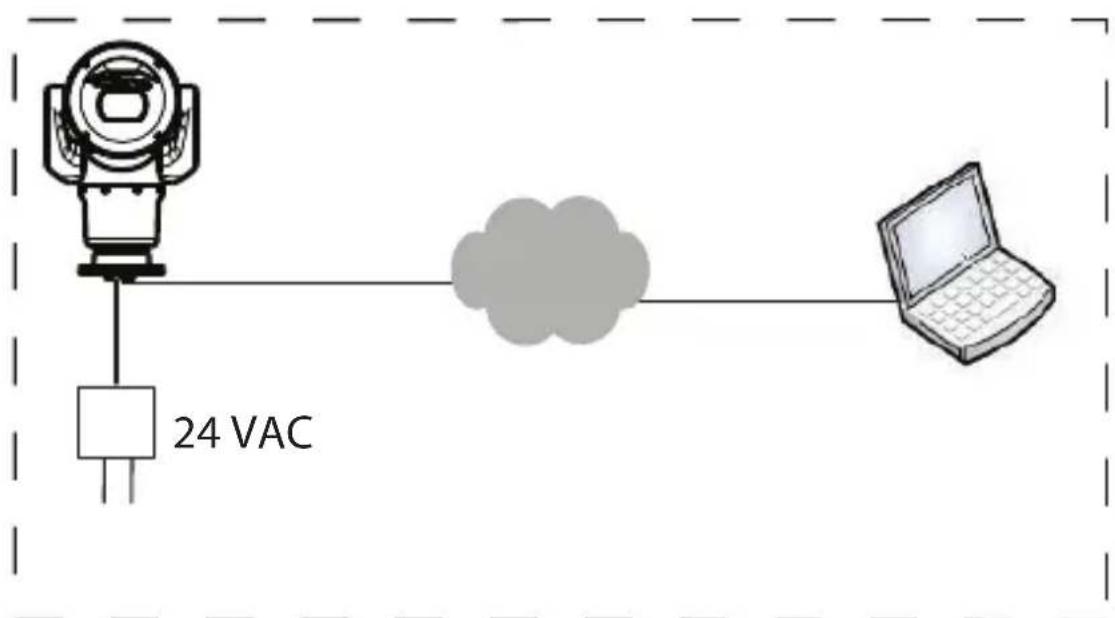

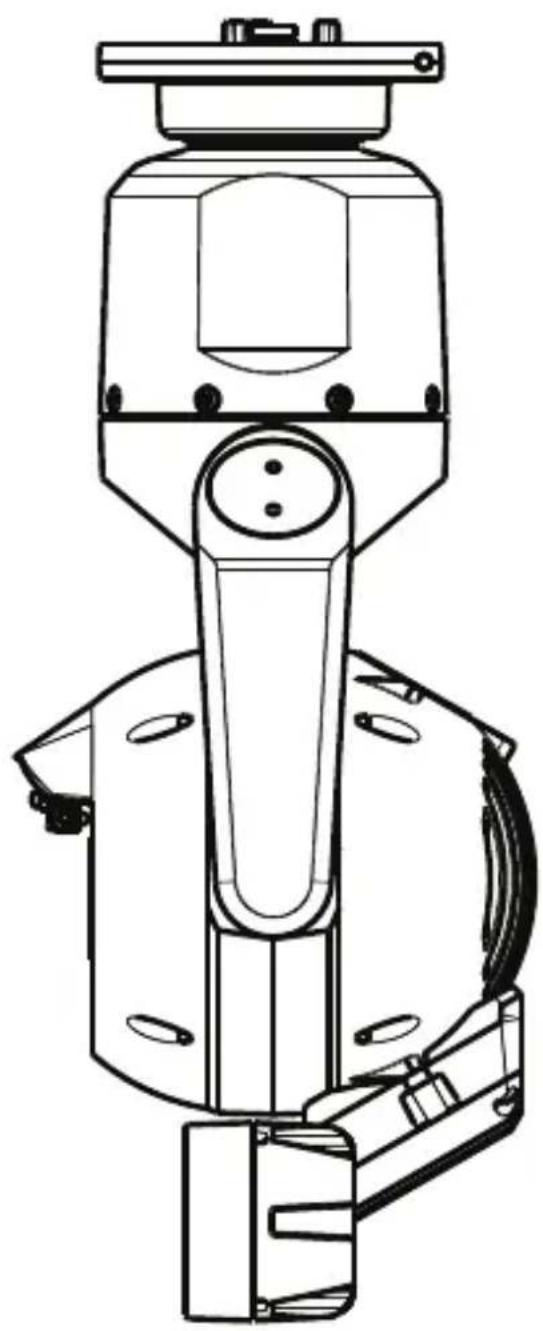

es | Instalación del iluminador para MIC7000 MIC7000 Illuminator 2014.08 | 1.2 | F.01U.306.503 Bosch Security SystemsNota: Si la cámara se va a montar invertida, debe girar el cabezal de inclinación antes de fijar el iluminador. Encienda la unidad y conéctese a la red, como se muestra en la siguiente figura. 24 VAC Desde el navegador web, acceda a la página de ajustes de la cámara. Seleccione Advanced > Camera > Installer Menu > Orientation (Avanzados > Cámara > Menú instalador > Orientación) y, a continuación, seleccione "Inverted" (Invertida). Haga clic en Set (Establecer) para confirmar la selección. El cabezal de la cámara girará automáticamente en la posición invertida (180°). Independientemente del sentido de montaje, el visor siempre debería estar por encima de la ventana de la cámara. MIC7000 Illuminator Instalación del iluminador para MIC7000 | es

2. Retire y deseche los tres (3) tornillos de plástico

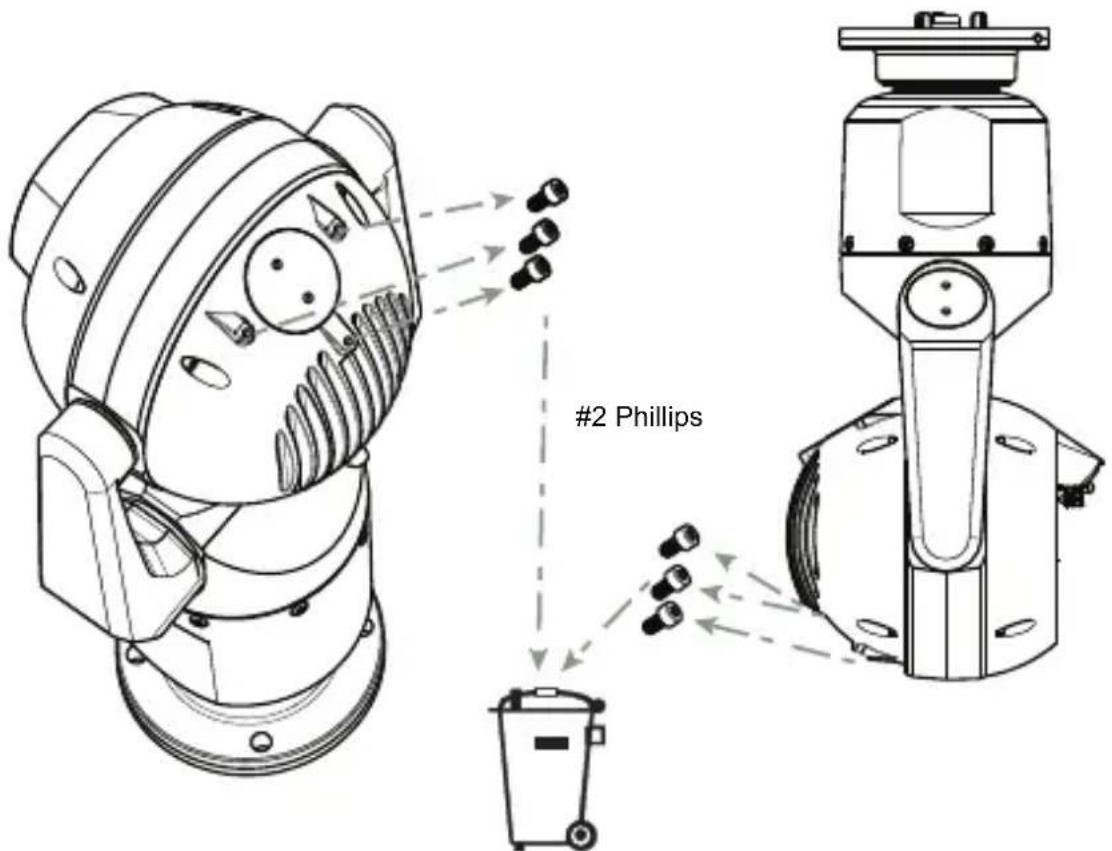

alrededor del puerto de acceso adecuado donde va a instalarse el iluminador.

3. Retire la tapa de acceso adecuada del cabezal de la

cámara con una llave de ¼ de pulg. (no suministrada) con la llave inglesa (suministrada). Para cámaras verticales, retire la tapa junto al visor. Para cámaras invertidas, retire la tapa situada más lejos del visor. Nota! ¡Riesgo de dañar la cámara! No permita que se introduzca agua ni suciedad en el puerto conector abierto. MIC7000 Illuminator Instalación del iluminador para MIC7000 | es

Bosch Security Systems 2014.08 | 1.2 | F.01U.306.503Bosch sugiere almacenar la tapa de acceso y la llave inglesa en el interior de la montura DCA (o accesorio de montaje en pared) por si fuera necesario retirar el iluminador.

4. Retire la tapa de plástico del accesorio iluminador.

5. Alinee el iluminador por encima del puerto de acceso

e introdúzcalo con cuidado a su posición en el cabezal de la cámara. MIC7000 Illuminator Instalación del iluminador para MIC7000 | es

6. Acople parcialmente las roscas de los tres (3)

tornillos. No apriete completamente ningún tornillo en este punto.

es | Instalación del iluminador para MIC7000 MIC7000 Illuminator 2014.08 | 1.2 | F.01U.306.503 Bosch Security SystemsNota! Si también planea instalar el parasol MIC, inserte solo el tornillo central derecho para fijar el accesorio iluminador en su posición hasta que instale el parasol. Apriete el tornillo en un lado dos (2) giros. Apriete el tornillo en el otro lado dos (2) giros. Apriete el tornillo central dos (2) vueltas. Repita hasta que todos los tornillos estén apretados.

Aviso! El acople total no se habrá realizado hasta que apriete los tres (3) tornillos. MIC7000 Illuminator Instalación del iluminador para MIC7000 | es

es | Instalación del iluminador para MIC7000 MIC7000 Illuminator 2014.08 | 1.2 | F.01U.306.503 Bosch Security Systems8. La instalación del iluminador se habrá completado. MIC7000 Illuminator Instalación del iluminador para MIC7000 | es
