MIC7000 Illuminator - Overvåkingskamera BOSCH - Gratis bruksanvisning og manual

Produkttype	Infrarødprojektor for overvåkningskamera
Merke	Bosch
Modell	MIC7000 Illuminator
Kompatibilitet	Bosch MIC7000-kameraer (unntatt modeller for svært lav temperatur)
Sikkerhetsstandard	IEC 62471 Risikogruppe 1 (infrarødt og blått lys)
Belysningsteknologi	Infrarød LED
Antall festeskruer	3 Torx M4-skruer
Medfølgende verktøy	Låseopplåsingsnøkkel, Torx T20-skrutrekker
Monteringsalternativer	Normal eller invertert montering (180° rotasjon via programvare)
Beskyttelse	O-ring for tetting
Vedlikehold	Ikke la vann eller smuss komme i kontakt med kontaktorporten
Anbefaling	Monter før solskjermen (hvis montert)
Bruksbetingelser	Skal ikke brukes på kameraer beregnet for svært lave temperaturer
Omtrentlig vekt	200 g
Omtrentlige mål	120 x 80 x 60 mm
Strømforsyning	Strømforsyning fra kameraet via tilgangsporten
Hovedfunksjon	Infrarød belysning for nattesyn
Sertifiseringer	CE, samsvar med IEC 62471
Reparerbarhet	Reservedeler tilgjengelig (skruer, o-ring)
Estimert garanti	2 år
Bruksanvisning	Nedlastbar i PDF-format (172 sider)

Ofte stilte spørsmål - MIC7000 Illuminator BOSCH

Hvordan installerer jeg MIC7000-projektoren på et Bosch-kamera?

Fjern tilgangspluggene fra kameraets hode, juster projektoren mot porten og fest den med de medfølgende tre Torx M4-skruene. Stram skruene gradvis. Se bruksanvisningen for detaljer.

Er projektoren kompatibel med alle MIC7000-kameramodeller?

Nei, den er ikke kompatibel med MIC7000-kameramodeller beregnet for svært lave temperaturer.

Hvilke verktøy trengs for installasjonen?

En Torx T20-skrutrekker til Torx M4-skruene, en stjerneskrutrekker #2 til å fjerne plastskruene, og en 1/4-tommers driver med den medfølgende nøkkelen for å fjerne tilgangspluggene.

Hvordan inverterer jeg monteringen av kameraet med projektoren?

Før du fester projektoren, slå på kameraet, koble til nettgrensesnittet, gå til Innstillinger > Avansert > Kamera > Installatørmeny > Retning, velg 'Invertert', og klikk på 'Set'. Hodet roterer automatisk 180°.

Avgir projektoren farlig infrarød stråling?

Ja, den avgir infrarødt lys i henhold til standarden IEC 62471 Risikogruppe 1. Unngå å se direkte mot strålen. Se sikkerhetsinstruksjonene i bruksanvisningen.

Kan jeg installere solskjermen etter projektoren?

Det anbefales å installere projektoren først, deretter solskjermen. Hvis du planlegger å installere solskjermen, sett inn kun den bakre midtre skruen for å holde projektoren på plass før du fester solskjermen.

Hva gjør jeg hvis jeg må fjerne projektoren?

Bosch anbefaler å oppbevare tilgangspluggene og nøkkelen inne i veggadapteren i tilfelle du må fjerne projektoren. Skru ut de tre skruene og skyv projektoren ut av porten.

Hvordan rengjør jeg projektoren?

Rengjør forsiktig med en myk, tørr klut. Unngå at vann eller smuss kommer i kontakt med kontakten. Rengjør aldri projektoren når den er strømførende.

Hvor finner jeg den komplette bruksanvisningen for projektoren?

Hele bruksanvisningen er tilgjengelig for gratis nedlasting i PDF-format på nettstedet notice-facile.com. Den omfatter 172 sider med detaljerte monterings- og sikkerhetsinstruksjoner.

Fungerer projektoren ved svært lav temperatur?

Nei, projektoren er ikke laget for kameraer beregnet for svært lave temperaturer. For disse modellene må du ikke installere projektoren.

BRUKSANVISNING MIC7000 Illuminator BOSCH

Uanset monteringsretning bør visiret altid ære placeret over kameravinduet.

1. Fjern plastikdækslet fra Illuminatortilbehør. Bortskaf det.

Opliesning!

1 1/4" skrallenøkkel til bruk med pipenøkkel

1 torx-trekker, T20, for M4 torx-skruer

1 $tjernetrekker, #2, til Å fjerne de fabrikmonterte plastskruene fra kamerahodet

Advarsel!

Dette produit har blitt testet i henhold til standarden IEC62471:2006 Fotobiologisk sikkerhet for lamper og lampesystemer. Produktutslippene overgår gresen for unntaksgruppen for både Retinal Blue Light og Cornea/ Lens infrarød fare som definert av IEC 62471:2006. Produktet oppfyller eksponderingsgrensene for IR og hvite lamper for risikogruppe 1.

Se MIC7000-brukerhandboken for komplett informasjon om lyssikkerhet.

Merknad!

Hvis MIC-kameraet skal ha både illuminator og solskjerming som tilleggsutstyr, mA du installere illuminatoren først.

MIC7000-modeller for veldig kaldt vaer stotter ikke bruk av illuminator.

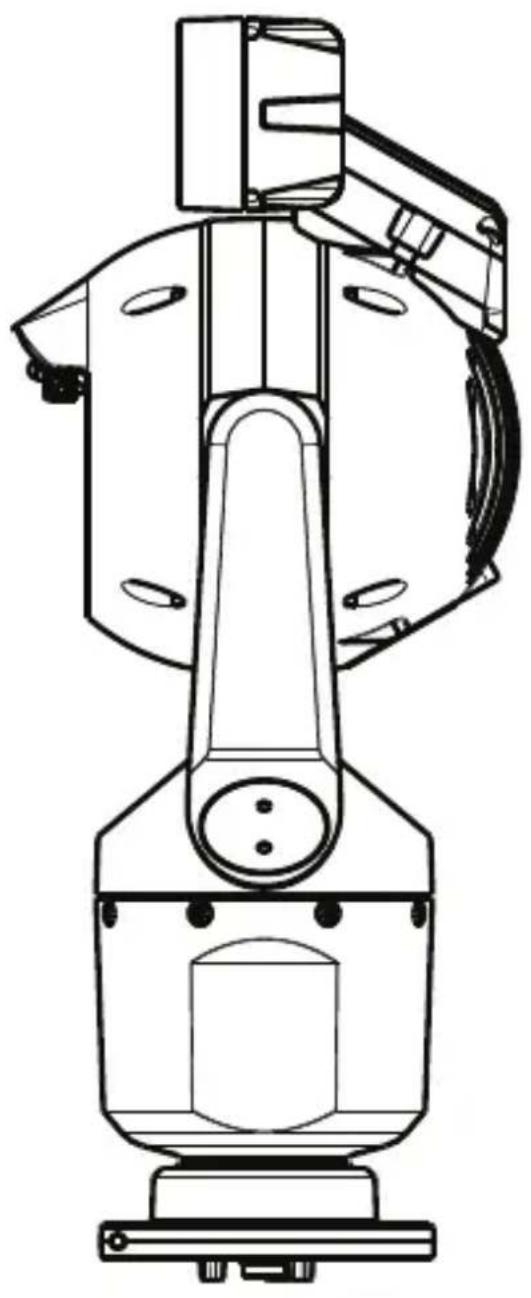

1. Monter kameraet, eller sett det(midlertidig på innpakningssskummegummien på et stødig underlag, for du fortsetter. (SeBrukerhandboken.)

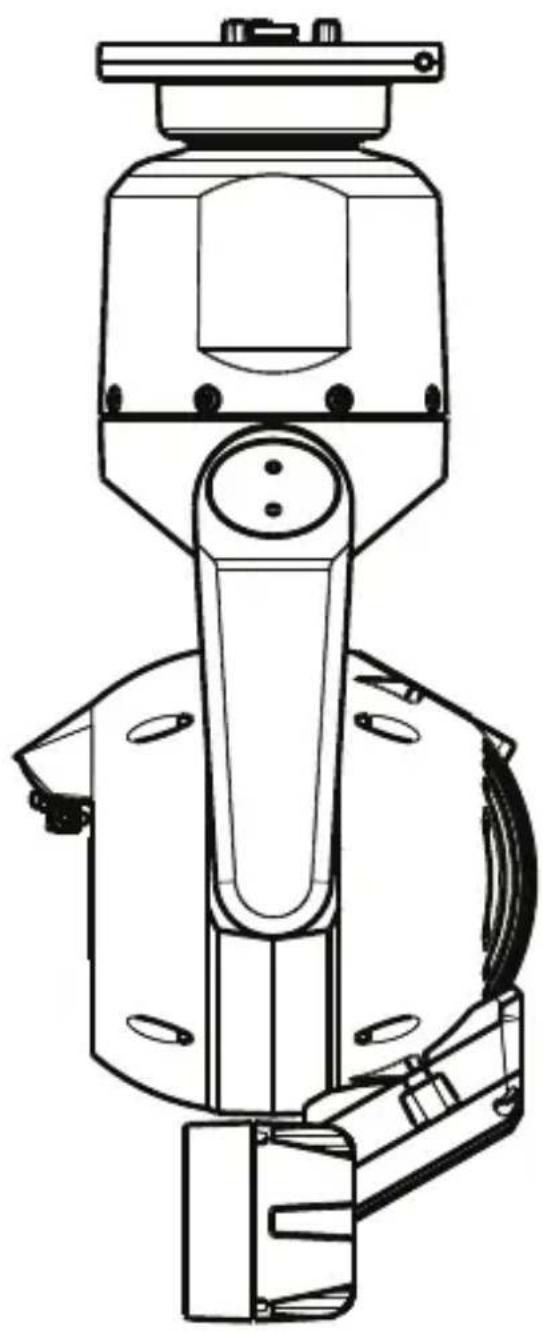

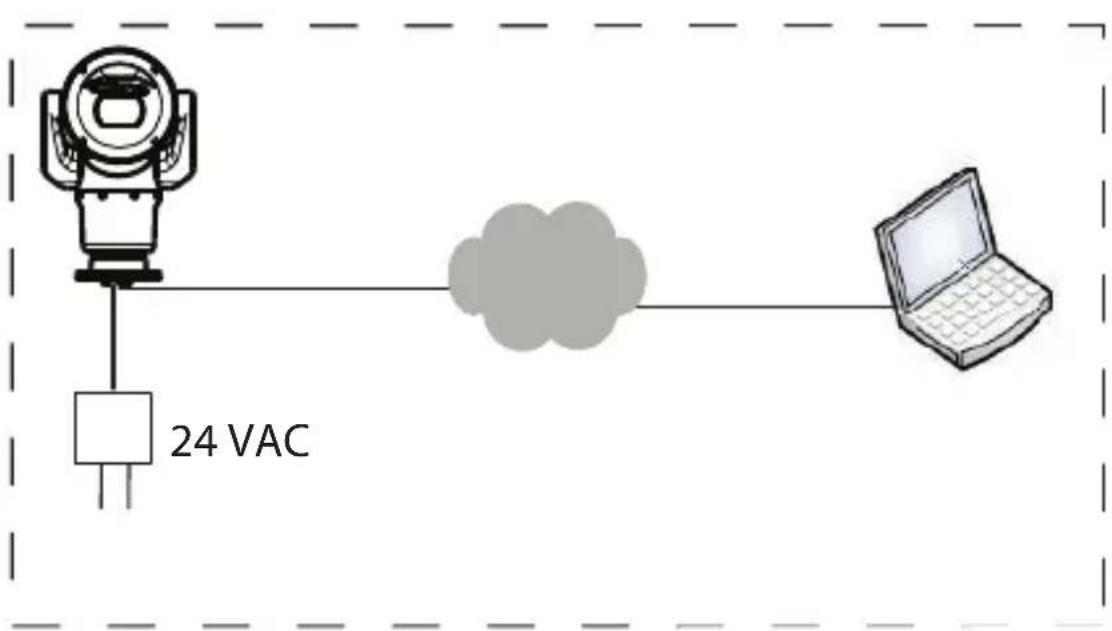

Merk: hvis kameraet skal monteres invertert, ma du rotere tilthodet før du monterer illuminatoren. Koble til strøm og nettverk som illustrert på figuren nedenfor.

Gå inn på kameraets Settings-side (Innstillinger) fra en nettleser. Velg Advanced > Camera > Installer Menu > Orientation (Avansert > Kamera > Installasjonmeny > Retning), og velg deretter Inverted (Invertert). Klikk på Set (Angi) for Å bekrefte endringene. Kamerahodet vil automatisk snus til invertert stilling (180^) .

Uansett monteringsretning på solskjermen alltid)vare på oversiden av kameravinduet.

2. Skru ut og kast de tre (3) plastskruene som dekker den tilkoblingsporten illuminatoren skal installereres i.

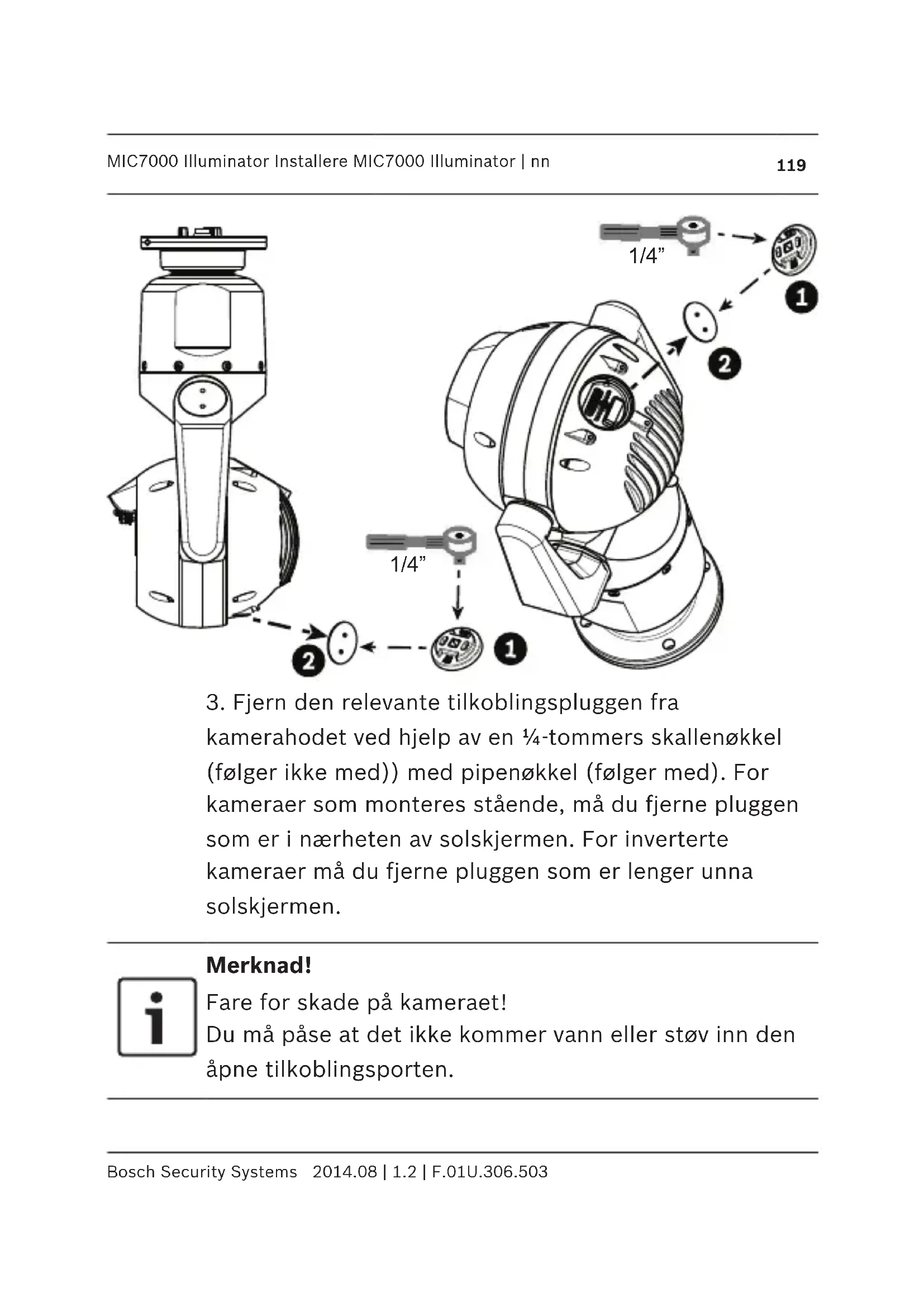

1. Fjern den relevante tilkoblingspluggen fra kamerahodet ved hjelp av en 14 -tommers skallenøkkel (følger ikke med)) med pipenøkkel (følger med). For kameraer som monteres stæende, på du fjerne pluggensom er iærheten av solskjermen. For inverterekameraer på du fjerne pluggen som er lenger unna solskjermen.

Merknad!

Fare for skade på kameraet!

Du ma pase at det ikkekommen vann ell er stov inn den apne tilkoblingsporten.

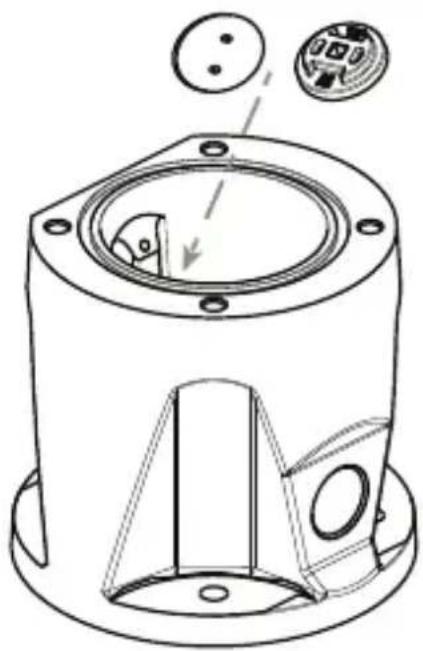

Bosch anbefaler at tilkoblingsluggen og pipenokkel oppbevares innate i DCA-festet (eller veggfestet (tilleggsutstyr)) i tilfelle det skulle blinodvendig Å demontere illuminatoren.

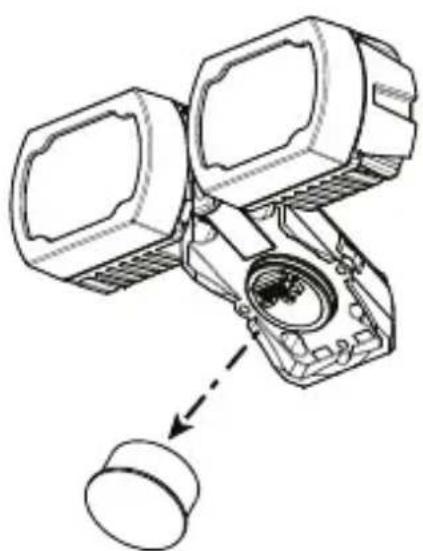

1. Fjern plastlokket fra illuminatortobilbehør. Kast det.

Merknad!

Pass påå ikke komme borti O-ring nár du tar av lokket.

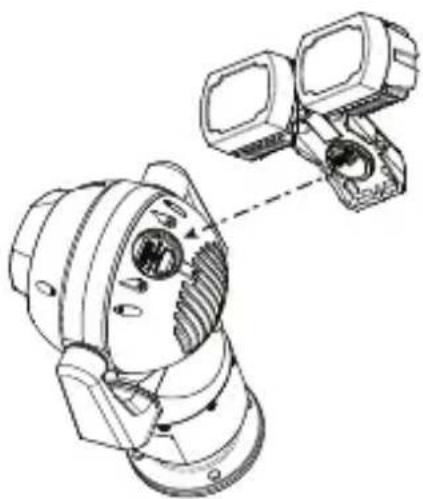

1. rett inn illuminatoren over tilkoblingsporten, og skyv det forsiktig i posisjon på kamerahodet.

1. Skru alle tre (3) skruene litt inn. Ikke trekk til noen av skruen helt på dette tidspunktet.

Merknad!

Hvis du i tillegg planlegger Å montere MIC-solskjerming, skur du bare inn den bakre, midterste skruen for Å holde illuminatortilbehør på plass til solskjermingen er montert.

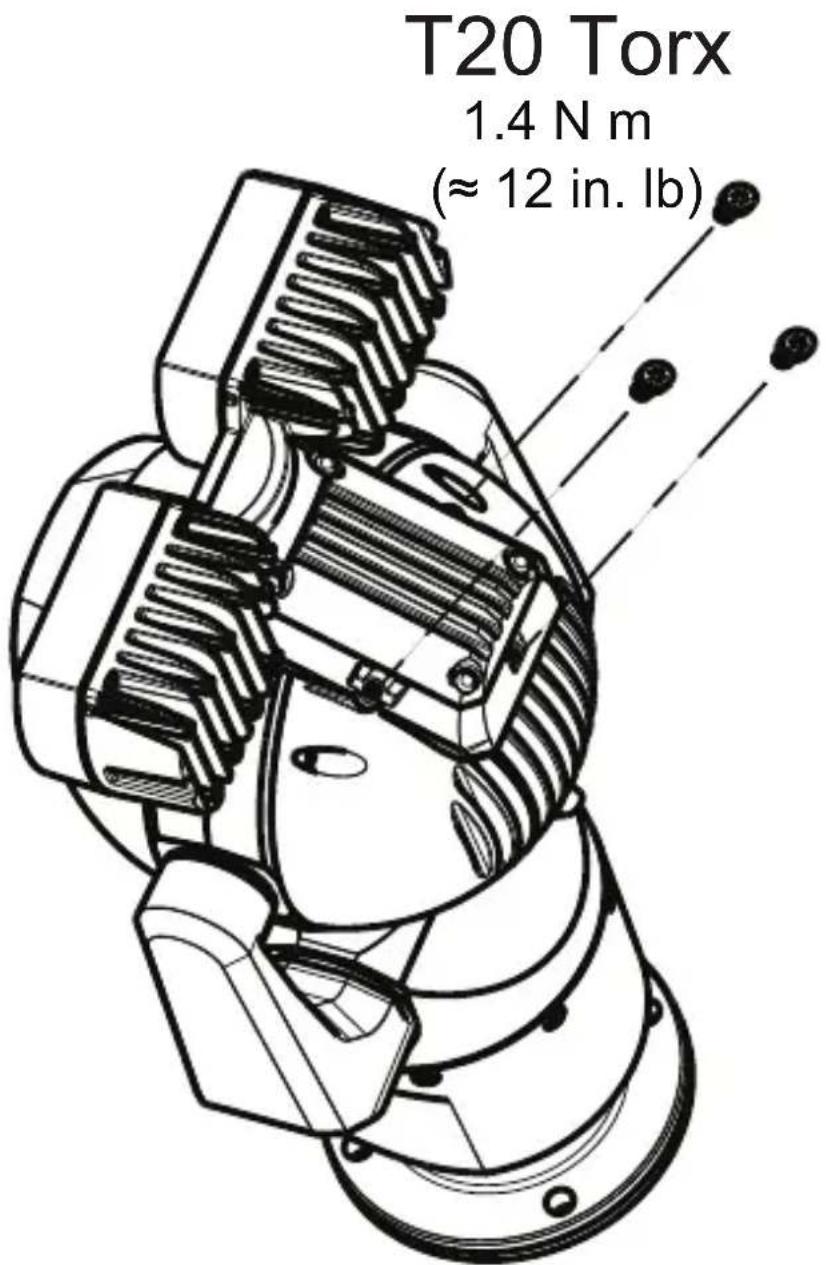

Trekk til skruen på den ene siden med to (2) omdreininger. Trekk til skruen på den andere siden med to (2) omdreininger. Trekk til den midtre skruen med to (2) omdreininger. Gjenta dette til alle skruene sitter stramt.

Advarsel!

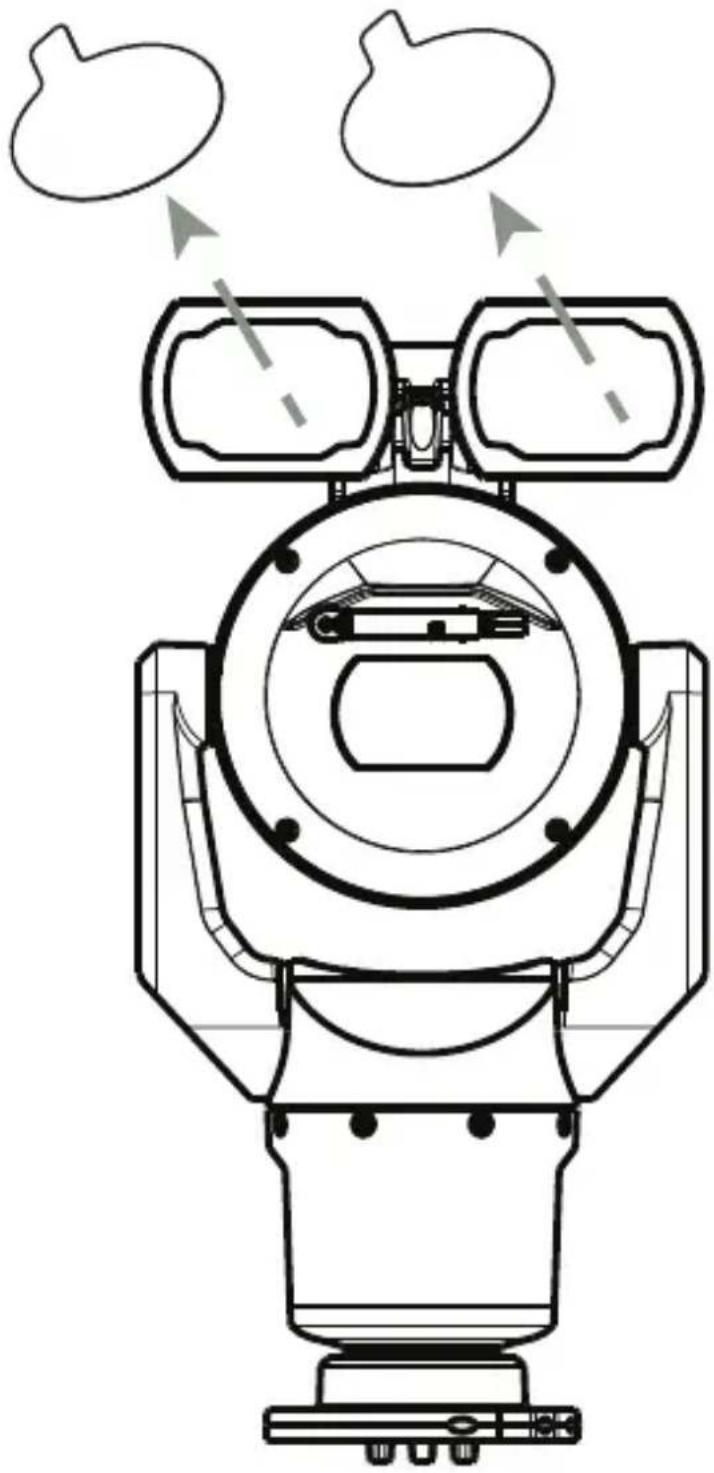

7. Fjern den gjennomsiktige filmen.

8. Monteringen av illuminatoren er fertig.
