BRUKSANVISNING GIC 120 C Professional BOSCH

6,0 med batterienhet

Vekt tilsvarende EPTA-Procedure 01:2014 kg 0,64 0,64 Mål (lengde x bredde x høyde) mm 217 x 90 x 49 217 x 90 x 49 Tillatt omgivelsestemperatur –ved lading –ved drift

4) redusert ytelse ved temperatur <0 °C

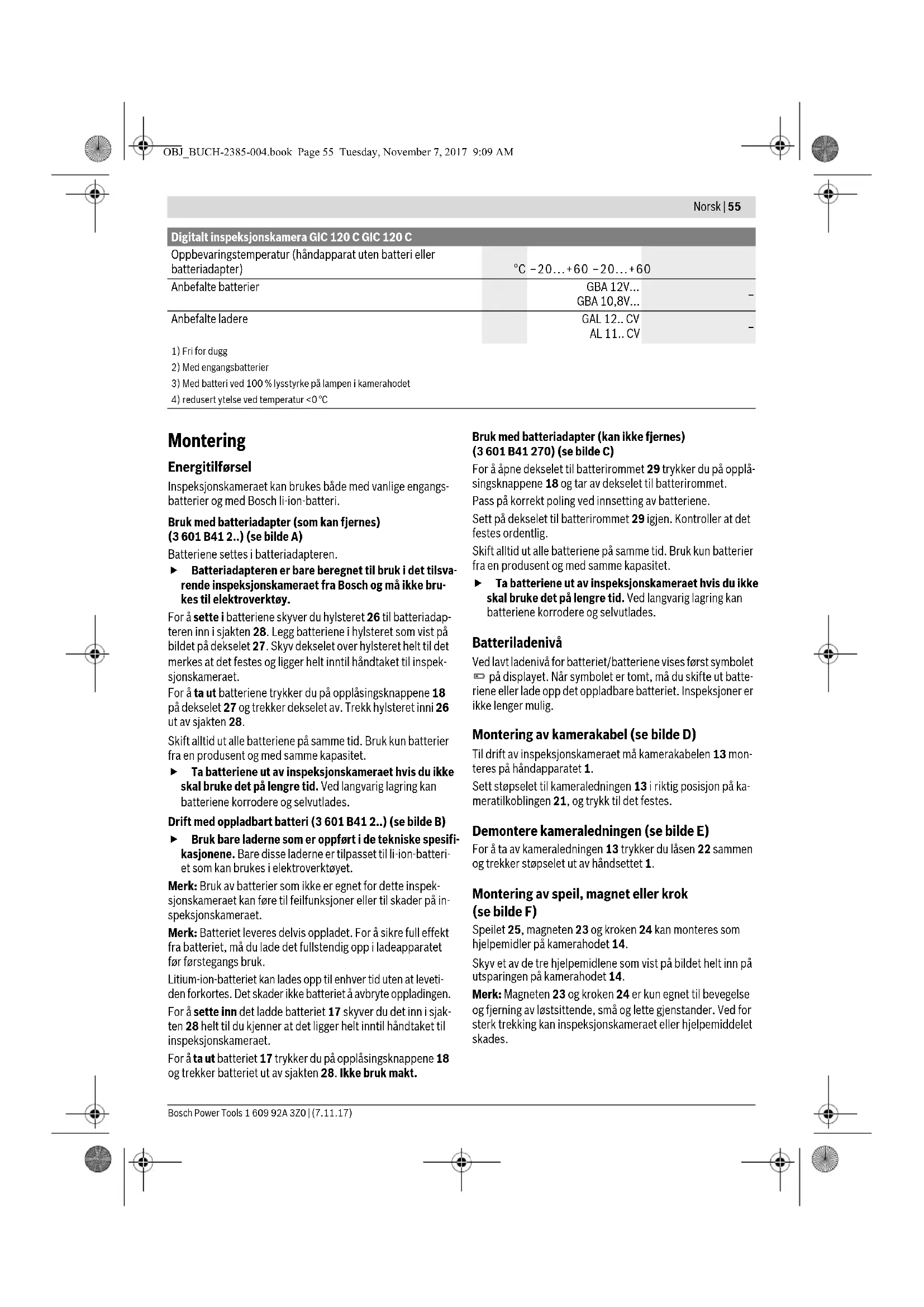

OBJ_BUCH-2385-004.book Page 54 Tuesday, November 7, 2017 9:09 AMNorsk | 55 Bosch Power Tools 1 609 92A 3Z0 | (7.11.17) Montering Energitilførsel Inspeksjonskameraet kan brukes både med vanlige engangs- batterier og med Bosch li-ion-batteri. Bruk med batteriadapter (som kan fjernes) (3 601 B41 2..) (se bilde A) Batteriene settes i batteriadapteren. Batteriadapteren er bare beregnet til bruk i det tilsva- rende inspeksjonskameraet fra Bosch og må ikke bru- kes til elektroverktøy. For å sette i batteriene skyver du hylsteret 26 til batteriadap- teren inn i sjakten 28. Legg batteriene i hylsteret som vist på bildet på dekselet 27. Skyv dekselet over hylsteret helt til det merkes at det festes og ligger helt inntil håndtaket til inspek- sjonskameraet. For å ta ut batteriene trykker du på opplåsingsknappene 18 på dekselet 27 og trekker dekselet av. Trekk hylsteret inni 26 ut av sjakten 28. Skift alltid ut alle batteriene på samme tid. Bruk kun batterier fra en produsent og med samme kapasitet. Ta batteriene ut av inspeksjonskameraet hvis du ikke skal bruke det på lengre tid. Ved langvarig lagring kan batteriene korrodere og selvutlades. Drift med oppladbart batteri (3 601 B41 2..) (se bilde B) Bruk bare laderne som er oppført i de tekniske spesifi- kasjonene. Bare disse laderne er tilpasset til li-ion-batteri- et som kan brukes i elektroverktøyet. Merk: Bruk av batterier som ikke er egnet for dette inspek- sjonskameraet kan føre til feilfunksjoner eller til skader på in- speksjonskameraet. Merk: Batteriet leveres delvis oppladet. For å sikre full effekt fra batteriet, må du lade det fullstendig opp i ladeapparatet før førstegangs bruk. Litium-ion-batteriet kan lades opp til enhver tid uten at leveti- den forkortes. Det skader ikke batteriet å avbryte oppladingen. For å sette inn det ladde batteriet 17 skyver du det inn i sjak- ten 28 helt til du kjenner at det ligger helt inntil håndtaket til inspeksjonskameraet. For å ta ut batteriet 17 trykker du på opplåsingsknappene 18 og trekker batteriet ut av sjakten 28. Ikke bruk makt. Bruk med batteriadapter (kan ikke fjernes) (3 601 B41 270) (se bilde C) For å åpne dekselet til batterirommet 29 trykker du på opplå- singsknappene 18 og tar av dekselet til batterirommet. Pass på korrekt poling ved innsetting av batteriene. Sett på dekselet til batterirommet 29 igjen. Kontroller at det festes ordentlig. Skift alltid ut alle batteriene på samme tid. Bruk kun batterier fra en produsent og med samme kapasitet. Ta batteriene ut av inspeksjonskameraet hvis du ikke skal bruke det på lengre tid. Ved langvarig lagring kan batteriene korrodere og selvutlades. Batteriladenivå Ved lavt ladenivå for batteriet/batteriene vises først symbolet på displayet. Når symbolet er tomt, må du skifte ut batte- riene eller lade opp det oppladbare batteriet. Inspeksjoner er ikke lenger mulig. Montering av kamerakabel (se bilde D) Til drift av inspeksjonskameraet må kamerakabelen 13 mon- teres på håndapparatet 1. Sett støpselet til kameraledningen 13 i riktig posisjon på ka- meratilkoblingen 21, og trykk til det festes. Demontere kameraledningen (se bilde E) For å ta av kameraledningen 13 trykker du låsen 22 sammen og trekker støpselet ut av håndsettet 1. Montering av speil, magnet eller krok (se bilde F) Speilet 25, magneten 23 og kroken 24 kan monteres som hjelpemidler på kamerahodet 14. Skyv et av de tre hjelpemidlene som vist på bildet helt inn på utsparingen på kamerahodet 14. Merk: Magneten 23 og kroken 24 er kun egnet til bevegelse og fjerning av løstsittende, små og lette gjenstander. Ved for sterk trekking kan inspeksjonskameraet eller hjelpemiddelet skades. Oppbevaringstemperatur (håndapparat uten batteri eller batteriadapter) °C –20...+60 –20...+60 Anbefalte batterier GBA 12V... GBA 10,8V...

4) redusert ytelse ved temperatur <0 °C
