ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ GIC 120 C Professional BOSCH

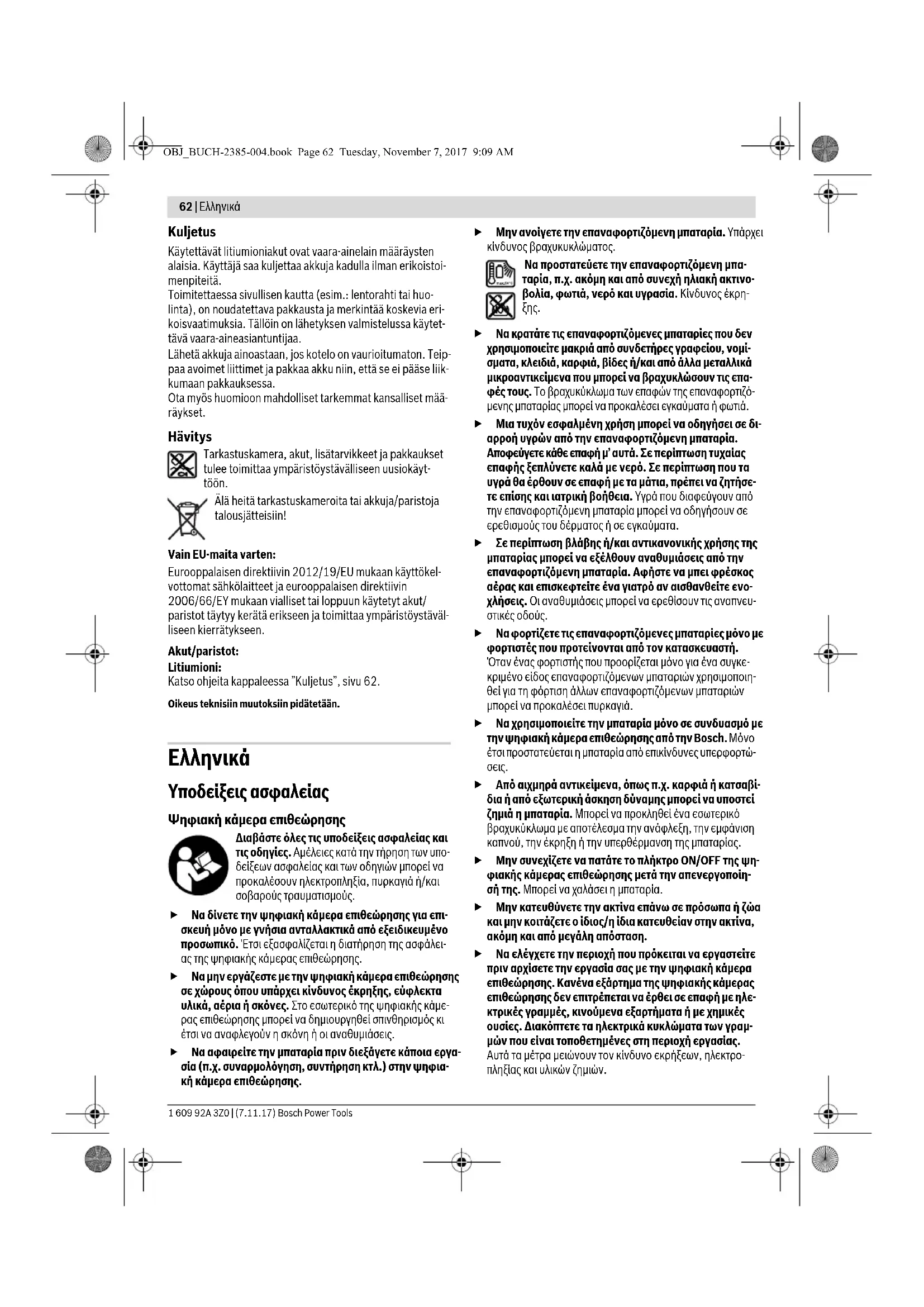

Υποδείξεις ασφαλείας Ψηφιακή κάμερα επιθεώρησης Διαβάστε όλες τις υποδείξεις ασφαλείας και τις οδηγίες. Αμέλειες κατά την τήρηση των υπο- δείξεων ασφαλείας και των οδηγιών μπορεί να προκαλέσουν ηλεκτροπληξία, πυρκαγιά ή/και σοβαρούς τραυματισμούς. Να δίνετε την ψηφιακή κάμερα επιθεώρησης για επι- σκευή μόνο με γνήσια ανταλλακτικά από εξειδικευμένο προσωπικό. Έτσι εξασφαλίζεται η διατήρηση της ασφάλει- ας της ψηφιακής κάμερας επιθεώρησης. Να μην εργάζεστε με την ψηφιακή κάμερα επιθεώρησης σε χώρους όπου υπάρχει κίνδυνος έκρηξης, εύφλεκτα υλικά, αέρια ή σκόνες. Στο εσωτερικό της ψηφιακής κάμε- ρας επιθεώρησης μπορεί να δημιουργηθεί σπινθηρισμός κι έτσι να αναφλεγούν η σκόνη ή οι αναθυμιάσεις. Να αφαιρείτε την μπαταρία πριν διεξάγετε κάποια εργα- σία (π.χ. συναρμολόγηση, συντήρηση κτλ.) στην ψηφια- κή κάμερα επιθεώρησης. Μην ανοίγετε την επαναφορτιζόμενη μπαταρία. Υπάρχει κίνδυνος βραχυκυκλώματος. Να προστατεύετε την επαναφορτιζόμενη μπα- ταρία, π.χ. ακόμη και από συνεχή ηλιακή ακτινο- βολία, φωτιά, νερό και υγρασία. Κίνδυνος έκρη-

Να κρατάτε τις επαναφορτιζόμενες μπαταρίες που δεν χρησιμοποιείτε μακριά από συνδετήρες γραφείου, νομί- σματα, κλειδιά, καρφιά, βίδες ή/και από άλλα μεταλλικά μικροαντικείμενα που μπορεί να βραχυκλώσουν τις επα- φές τους. Το βραχυκύκλωμα των επαφών της επαναφορτιζό- μενης μπαταρίας μπορεί να προκαλέσει εγκαύματα ή φωτιά. Μια τυχόν εσφαλμένη χρήση μπορεί να οδηγήσει σε δι- αρροή υγρών από την επαναφορτιζόμενη μπαταρία. Αποφεύγετε κάθε επαφή μ’ αυτά. Σε περίπτωση τυχαίας επαφής ξεπλύνετε καλά με νερό. Σε περίπτωση που τα υγρά θα έρθουν σε επαφή με τα μάτια, πρέπει να ζητήσε- τε επίσης και ιατρική βοήθεια. Υγρά που διαφεύγουν από την επαναφορτιζόμενη μπαταρία μπορεί να οδηγήσουν σε ερεθισμούς του δέρματος ή σε εγκαύματα. Σε περίπτωση βλάβης ή/και αντικανονικής χρήσης της μπαταρίας μπορεί να εξέλθουν αναθυμιάσεις από την επαναφορτιζόμενη μπαταρία. Αφήστε να μπει φρέσκος αέρας και επισκεφτείτε ένα γιατρό αν αισθανθείτε ενο- χλήσεις. Οι αναθυμιάσεις μπορεί να ερεθίσουν τις αναπνευ- στικές οδούς. Να φορτίζετε τις επαναφορτιζόμενες μπαταρίες μόνο με φορτιστές που προτείνονται από τον κατασκευαστή. Όταν ένας φορτιστής που προορίζεται μόνο για ένα συγκε- κριμένο είδος επαναφορτιζόμενων μπαταριών χρησιμοποιη- θεί για τη φόρτιση άλλων επαναφορτιζόμενων μπαταριών μπορεί να προκαλέσει πυρκαγιά. Να χρησιμοποιείτε την μπαταρία μόνο σε συνδυασμό με την ψηφιακή κάμερα επιθεώρησης από την Bosch. Μόνο έτσι προστατεύεται η μπαταρία από επικίνδυνες υπερφορτώ-

Από αιχμηρά αντικείμενα, όπως π.χ. καρφιά ή κατσαβί- δια ή από εξωτερική άσκηση δύναμης μπορεί να υποστεί ζημιά η μπαταρία. Μπορεί να προκληθεί ένα εσωτερικό βραχυκύκλωμα με αποτέλεσμα την ανάφλεξη, την εμφάνιση καπνού, την έκρηξη ή την υπερθέρμανση της μπαταρίας. Μην συνεχίζετε να πατάτε το πλήκτρο ΟN/ΟFF της ψη- φιακής κάμερας επιθεώρησης μετά την απενεργοποίη- σή της. Μπορεί να χαλάσει η μπαταρία. Μην κατευθύνετε την ακτίνα επάνω σε πρόσωπα ή ζώα και μην κοιτάζετε ο ίδιος/η ίδια κατευθείαν στην ακτίνα, ακόμη και από μεγάλη απόσταση. Να ελέγχετε την περιοχή που πρόκειται να εργαστείτε πριν αρχίσετε την εργασία σας με την ψηφιακή κάμερα επιθεώρησης. Κανένα εξάρτημα της ψηφιακής κάμερας επιθεώρησης δεν επιτρέπεται να έρθει σε επαφή με ηλε- κτρικές γραμμές, κινούμενα εξαρτήματα ή με χημικές ουσίες. Διακόπτετε τα ηλεκτρικά κυκλώματα των γραμ- μών που είναι τοποθετημένες στη περιοχή εργασίας. Αυτά τα μέτρα μειώνουν τον κίνδυνο εκρήξεων, ηλεκτρο- πληξίας και υλικών ζημιών. OBJ_BUCH-2385-004.book Page 62 Tuesday, November 7, 2017 9:09 AMΕλληνικά | 63 Bosch Power Tools 1 609 92A 3Z0 | (7.11.17) Να φοράτε κατάλληλο προσωπικό εξοπλισμό, όπως προ- στατευτικά γυαλιά, προστατευτικά γάντια ή και ανα- πνευστική μάσκα όταν στην περιοχή εργασίας υπάρχουν ανθυγιεινές ουσίες. Αγωγοί λυμάτων και παρόμοιοι τομείς μπορεί να περιέχουν στερεές, υγρές ή αερώδεις δηλητηριώ- δεις, μολυσματικές ή καυστικές ή άλλες ανθυγιεινές ουσίες. Όταν εργάζεστε σε περιοχές με ανθυγιεινές ουσίες να δίνετε ιδιαίτερη προσοχή στην καθαριότητα. Μην τρώτε κατά τη διάρκεια της εργασία σας. Να αποφεύγετε κάθε επαφή με ανθυγιεινές ουσίες και να πλένετε με ζεστό σαπω- νούχο διάλυμα τα χέρια σας ή τυχόν άλλα τμήματα του σώμα- τός σας που μπορεί να έχουν έρθει σε επαφή μ’ αυτές τις ου- σίες. Έτσι ελαττώνονται οι κίνδυνοι υγείας. Όταν χρησιμοποιείτε την ψηφιακή κάμερα επιθεώρη- σης να μην στέκεστε μέσα στο νερό. Όταν εργάζεστε μέσα σε νερό αυξάνεται ο κίνδυνος ηλεκτροπληξίας.

Να μην πλησιάζετε το μαγνήτη 23 σε βηματο- δότες. Ο μαγνήτης παράγει ένα μαγνητικό πεδίο που μπορεί να επηρεάσει τους βηματοδότες. Να μην πλησιάζετε το μαγνήτη 23 σε μαγνητικούς φο- ρείς δεδομένων και σε συσκευές ευαίσθητες στο μαγνη- τισμό. Η επίδραση του μαγνήτη μπορεί να προκαλέσει ανε- πανόρθωτες απώλειες δεδομένων. Περιγραφή του προϊόντος και της

Παρακαλούμε ανοίξτε τη διπλωμένη σελίδα με τα γραφικά της ψηφιακής κάμερας επιθεώρησης και να την αφήστε ανοιχτή όσο θα διαβάζετε τις οδηγίες χρήσης. Χρήση σύμφωνα με τον προορισμό Η ψηφιακή κάμερα επιθεώρησης είναι κατάλληλη για την επιθεώρηση δυσπρόσιτων ή σκοτεινών περιοχών. Με συναρ- μολόγηση στην κεφαλή της κάμερας των βοηθητικών μέσων που περιέχονται στη συσκευασία είναι επίσης κατάλληλη και για τη μετατόπιση και την απομάκρυνση μικρών αντικειμένων (π.χ. μικρών βιδών). Η ψηφιακή κάμερα επιθεώρησης δεν επιτρέπεται να χρησιμο- ποιηθεί στην ιατρική. Δεν είναι επίσης κατάλληλη ούτε για την απόφραξη σωλήνων ούτε για το πέρασμα καλωδίων. Απεικονιζόμενα στοιχεία Η αρίθμηση των στοιχείων που απεικονίζονται αναφέρεται στην απεικόνιση της ψηφιακής κάμερας επιθεώρησης στη σελίδα με τα γραφικά. 1 Συσκευή χειρός 2 Πλήκτρο Μεγέθυνση 3 Πλήκτρο ON/OFF 4 Πλήκτρο Γκαλερί/Ρυθμίσεις (1ο επίπεδο) Πλήκτρο OK/Διαγραφή (2ο επίπεδο) 5 Πλήκτρο Up is Up™ (1ο επίπεδο) Πλήκτρο για ξεφύλλισμα προς τα εμπρός (2ο επίπεδο) 6 Πλήκτρο ενεργοποίησης για λήψη φωτογραφίας ή βίντεο ή αναπαραγωγή βίντεο (λειτουργία γκαλερί) 7 Πλήκτρο Φωτισμός/Φωτεινότητα (1ο επίπεδο) Πλήκτρο για ξεφύλλισμα προς τα πίσω (2ο επίπεδο) 8 Πλήκτρο για την αλλαγή λειτουργίας μεταξύ λειτουργίας φωτογραφίας ή λειτουργίας βίντεο (1ο επίπεδο) Πλήκτρο Προηγούμενο (2ο επίπεδο) 9 Οθόνη 10 Επάνω κάλυμμα 11 Υποδοχή για κάρτα Micro-SD 12 Σύνδεση για το καλώδιο Micro-USB 13 Καλώδιο κάμερας 14 Κεφαλή κάμερας 15 Λυχνία στην κεφαλή κάμερας 16 Φακός κάμερας 17 Μπαταρία* 18 Πλήκτρο απασφάλισης 19 Καλώδιο Micro-USB 20 Κάρτα Micro-SD 21 Σύνδεση κάμερας 22 Ασφάλιση του καλωδίου κάμερας 23 Μαγνήτης 24 Γάντζος 25 Καθρέπτης 26 Περίβλημα προσαρμογέα μπαταριών 27 Καπάκι προσαρμογέα μπαταριών 28 Υποδοχή 29 Καπάκι θήκης μπαταρίας Στοιχεία ένδειξης (επιλογή) a Ρυθμισμένη λειτουργία φωτογραφίας ή λειτουργία βίντεο b Γραμμή κατάστασης c Ρυθμισμένη μεγέθυνση d Ρυθμισμένος φωτισμός/φωτεινότητα e Κατάσταση φόρτισης επαναφορτιζόμενων μπαταριών/μπα-

f Σύμβολο για την αλλαγή λειτουργίας μεταξύ λειτουργίας φω- τογραφίας ή λειτουργίας βίντεο g Σύμβολο για τη λειτουργία γκαλερί/λειτουργία ρυθμίσεων h Αλλαγή λειτουργίας έγχρωμης αναπαραγωγής/ασπρόμαυ- ρης αναπαραγωγή i Ρύθμιση φωτεινότητας της οθόνης j Ρύθμιση ημερομηνίας/ώρας k Ρύθμιση χρονικής διάρκειας της αυτόματης απενεργοποίη- σης (λειτουργία Auto-Off) l Ρύθμιση της διάρκειας φωτισμού της οθόνης

Τρέχουσα κατάληψη της μνήμης της κάρτας Micro-SD *Εξαρτήματα που απεικονίζονται ή περιγράφονται δεν περιέχονται στη στάνταρ συσκευασία. Για τον πλήρη κατάλογο εξαρτημάτων κοί- τα το πρόγραμμα εξαρτημάτων. OBJ_BUCH-2385-004.book Page 63 Tuesday, November 7, 2017 9:09 AM64 | Ελληνικά 1 609 92A 3Z0 | (7.11.17) Bosch Power Tools Τεχνικά χαρακτηριστικά Συναρμολόγηση

Η κάμερα επιθεώρησης μπορεί να λειτουργήσει είτε με μπατα- ρίες του εμπορίου ή με μια επαναφορτιζόμενη μπαταρία ιόντων λιθίου Bosch. Λειτουργία με προσαρμογέα μπαταρίας (αποσπώμενος) (3 601 B41 2..) (βλέπε εικόνα A) Οι μπαταρίες τοποθετούνται στον προσαρμογέα μπαταριών. Ο προσαρμογέας μπαταριών προορίζεται αποκλειστικά για χρήση στις αντίστοιχες προβλεπόμενες κάμερες επι- θεώρησης Bosch και δεν επιτρέπεται να χρησιμοποιηθεί με ηλεκτρικά εργαλεία. Για την τοποθέτηση των μπαταριών σπρώξτε το περίβλημα 26 του προσαρμογέα μπαταριών στην υποδοχή 28. Τοποθετήστε τις μπαταρίες σύμφωνα με την απεικόνιση πάνω στο καπάκι 27 μέσα στο περίβλημα. Σπρώξτε το καπάκι πάνω στο περίβλημα, ώσπου να ασφαλιστεί αισθητά και να είναι ισόπεδο με τη λαβή της κάμερας επιθεώρησης. Για την αφαίρεση των μπαταριών πατήστε τα κουμπιά απασφά- λισης 18 στο καπάκι 27 και αφαιρέστε το καπάκι. Τραβήξτε το εσωτερικά ευρισκόμενο περίβλημα 26 έξω από την υποδοχή

Αντικαθιστάτε ταυτόχρονα όλες τις μπαταρίες μαζί. Να χρησιμο- ποιείτε πάντοτε μπαταρίες του ίδιου κατασκευαστή και με την ίδια χωρητικότητα. Αφαιρέστε τις μπαταρίες από την κάμερα επιθεώρησης, όταν δεν την χρησιμοποιήσετε για μεγαλύτερο χρονικό διάστημα. Οι μπαταρίες μπορεί να οξειδωθούν σε περίπτω- ση αποθήκευσης για μεγαλύτερο χρονικό διάστημα και να αυτοεκφορτιστούν. Λειτουργία με επαναφορτιζόμενη μπαταρία (3 601 B41 2..) (βλέπε εικόνα B) Να χρησιμοποιείτε μόνο τους φορτιστές που αναφέρο- νται στα τεχνικά στοιχεία. Μόνο αυτοί οι φορτιστές είναι εναρμονισμένοι με την μπαταρία ιόντων λιθίου που χρησιμο- ποιείται στην κάμερα επιθεώρησης. Ψηφιακή κάμερα επιθεώρησης GIC 120 C GIC 120 C Αριθμός ευρετηρίου 3 601 B41 2.. 3 601 B41 270 Ονομαστική τάση – με επαναφορτιζόμενη μπαταρία – με μπαταρίες

6,0 Με επαναφορτιζόμενη μπαταρία

Με προσαρμογέα μπαταριών (αποσπώμενος)

Με προσαρμογέα μπαταρίας (μη αποσπώμενος)

Μπαταρίες (Αλκαλίου-Μαγγανίου) 4 x 1,5 V LR6 (AA) 4x1,5VLR6 (AA) Σχετική υγρασία αέρα %5–95

ελάχιστη ακτίνα κάμψης του καλωδίου κάμερας mm 25 25 Διάμετρος κεφαλής κάμερας mm 8,5 8,5 Ανάλυση οθόνης 320 x 240 320 x 240 Διάρκεια λειτουργίας περίπου

Βάρος σύμφωνα με EPTA-Procedure 01:2014 kg 0,64 0,64 Διαστάσεις (Μήκος x Πλάτος x Ύψος) mm 217 x 90 x 49 217 x 90 x 49 Επιτρεπτή θερμοκρασία περιβάλλοντος – κατά τη φόρτιση – κατά τη λειτουργία

– κατά την αποθήκευση

–10...+50 –20...+60 Θερμοκρασία αποθήκευσης (συσκευή χειρός χωρίς επαναφορτιζό- μενη μπαταρία ή προσαρμογέα μπαταρίας) °C –20...+60 –20...+60 Συνιστούμενες μπαταρίες GBA 12V... GBA 10,8V...

Συνιστούμενοι φορτιστές GAL 12.. CV AL 11.. CV

3) με επαναφορτιζόμενη μπαταρία στο 100 % φωτεινότητα της λυχνίας στην κεφαλή κάμερας

4) Περιορισμένη ισχύς στις θερμοκρασίες <0 °C

OBJ_BUCH-2385-004.book Page 64 Tuesday, November 7, 2017 9:09 AMΕλληνικά | 65 Bosch Power Tools 1 609 92A 3Z0 | (7.11.17) Υπόδειξη: Η χρήση μπαταριών ακατάλληλων για την ψηφιακή κάμερα επιθεώρησης μπορεί να προκαλέσει ανωμαλίες λει- τουργίας ή ζημιές στην ψηφιακή κάμερα επιθεώρησης. Υπόδειξη: Η επαναφορτιζόμενη μπαταρία παραδίδεται μερι- κώς φορτισμένη. Για να εξασφαλίσετε την πλήρη ισχύ της επα- ναφορτιζόμενης μπαταρίας πρέπει, πριν την χρησιμοποιήσετε για πρώτη φορά, να την φορτίσετε εντελώς. Η επαναφορτιζόμενη μπαταρία ιόντων λιθίου μπορεί να φορτι- στεί ανά πάσα στιγμή χωρίς να περιορίζεται η διάρκεια της ζωής της. Η διακοπή της φόρτισης δεν βλάπτει την επαναφορτιζόμε- νη μπαταρία. Για την τοποθέτηση της φορτισμένης μπαταρίας 17 σπρώξτε την στην υποδοχή 28, ώσπου να ασφαλιστεί στη θέση της και να είναι ισόπεδη με τη λαβή της κάμερας επιθεώρησης. Για την αφαίρεση της μπαταρίας 17 πατήστε τα κουμπιά απα- σφάλισης 18 και τραβήξτε την μπαταρία έξω από την υποδοχή

28. Μην εφαρμόσετε βία.

Λειτουργία με προσαρμογέα μπαταρίας (μη αποσπώμενος) (3 601 B41 270) (βλέπε εικόνα C) Για το άνοιγμα του καλύμματος της θήκης μπαταριών 29 πατή- στε τα κουμπιά απασφάλισης 18 και αφαιρέστε το κάλυμμα της θήκης μπαταριών. Όταν τοποθετείτε τις μπαταρίες να δίνετε προσοχή στη σωστή πολικότητα. Τοποθετήστε το κάλυμμα της θήκης μπαταριών 29 ξανά και αφήστε το να ασφαλιστεί σωστά στη θέση του. Αντικαθιστάτε ταυτόχρονα όλες τις μπαταρίες μαζί. Να χρησιμο- ποιείτε πάντοτε μπαταρίες του ίδιου κατασκευαστή και με την ίδια χωρητικότητα. Αφαιρέστε τις μπαταρίες από την κάμερα επιθεώρησης, όταν δεν την χρησιμοποιήσετε για μεγαλύτερο χρονικό διάστημα. Οι μπαταρίες μπορεί να οξειδωθούν σε περίπτω- ση αποθήκευσης για μεγαλύτερο χρονικό διάστημα και να αυτοεκφορτιστούν. Κατάσταση φόρτισης επαναφορτιζόμενων μπαταριών/μπαταριών Σε περίπτωση χαμηλής κατάστασης φόρτισης της επαναφορτι- ζόμενης μπαταρίας/των μπαταριών εμφανίζεται για πρώτη φο- ρά το σύμβολο στην οθόνη. Όταν το σύμβολο είναι κενό, πρέπει να αντικαταστήσετε την επαναφορτιζόμενη μπατα- ρία/τις μπαταρίες ή να επαναφορτίσετε την επαναφορτιζόμενη μπαταρία, οι επιθεωρήσεις δεν είναι πλέον δυνατές. Συναρμολόγηση του καλωδίου κάμερας (βλέπε εικόνα D) Για να μπορέσει να λειτουργήσει η ψηφιακή κάμερα επιθεώρη- σης πρέπει το καλώδιο κάμερας 13 να συνδεθεί στη συσκευή χειρός 1. Εισάγετε το φις του καλωδίου της κάμερας 13 με τη σωστή θέση στην υποδοχή της κάμερας 21 μέχρι να ασφαλίσει. Αποσυναρμολόγηση του καλωδίου της κάμερας (βλέπε εικόνα E) Για την αφαίρεση του καλωδίου της κάμερας 13 πιέστε την ασφάλιση 22 και τραβήξτε το έξω από τη συσκευή χειρός 1. Συναρμολόγηση καθρέφτη, μαγνήτη ή γάντζου (βλέπε εικόνα F) Ο καθρέπτης 25, ο μαγνήτης 23 και ο γάντζος 24 αποτελούν βοηθητικά μέσα και μπορούν να συναρμολογηθούν στην κεφα- λή της κεφαλής 14. Ωθήστε ένα από τα τρία βοηθητικά μέσα τέρμα επάνω στην εγκοπή της κεφαλής της κάμερας 14, όπως φαίνεται στην

Υπόδειξη: Ο μαγνήτης 23 και ο γάντζος 24 προορίζονται για τη μετατόπιση και την απομάκρυνση χαλαρών και ελαφρών αντι- κειμένων. Όταν η έλξη είναι πολύ ισχυρή μπορεί να υποστεί ζη- μιά η ψηφιακή κάμερα επιθεώρησης ή το βοηθητικό μέσο.

Προστατεύετε τη συσκευή χειρός 1 και την επαναφορτι- ζόμενη μπαταρία 17 από την υγρασία και την άμεση ηλι- ακή ακτινοβολία. Το καλώδιο της κάμερας και η κεφαλή της κάμερας σε περίπτωση σωστής συναρμολόγησης είναι υδα- τοστεγανά. Η συσκευή χειρός και η επαναφορτιζόμενη μπα- ταρία δεν προστατεύονται όμως από το νερό, σε περίπτωση επαφής με το νερό υπάρχει κίνδυνος ηλεκτροπληξίας ή

Μην εκθέσετε την ψηφιακή κάμερα επιθεώρησης σε ακραίες θερμοκρασίες ή διακυμάνσεις θερμοκρασίας. Μην την αφήσετε π.χ. για πολλή ώρα στο αυτοκίνητο. Αφή- στε την ψηφιακή κάμερα επιθεώρησης να αποκτήσει τη θερ- μοκρασία του περιβάλλοντος όταν προηγουμένως ήταν εκτεθειμένη σε μεγάλες διακυμάνσεις θερμοκρασίας. Μην χρησιμοποιήσετε την ψηφιακή κάμερα επιθεώρη- σης όταν ο φακός της κεφαλής 14 της κάμερας είναι θολωμένος. Θέστε την ψηφιακή κάμερα επιθεώρησης πάλι σε λειτουργία μόνο όταν θα εξατμιστεί η υγρασία. Διαφορετικά μπορεί να υποστεί ζημιά η ψηφιακή κάμερα επιθεώρησης. Η ενεργοποιημένη λυχνία 15 μπορεί κατά τη διάρκεια της λειτουργίας να θερμανθεί πάρα πολύ. Μην ακουμπή- σετε τη λυχνία, για να αποφύγετε τα εγκαύματα. Θέση σε λειτουργία Τοποθέτηση της κάρτας Micro-SD Ανοίξτε το επάνω κάλυμμα 10 και σπρώξτε την κάρτα Micro-SD 20 μέχρι τέρμα μέσα στην υποδοχή 11. Κλείστε το επάνω κά- λυμμα ξανά. Θέση σε λειτουργία κι εκτός λειτουργίας Για την ενεργοποίηση της κάμερας επιθεώρησης πατήστε το πλήκτρο On-Off 3. Στην οθόνη 9 εμφανίζεται για σύντομο χρό- νο η αρχική οθόνη. Για να θέσετε εκτός λειτουργίας την ψηφιακή κάμερα επιθε- ώρησης πατήστε πάλι το πλήκτρο ON/OFF 3. Εάν δεν πατηθεί κανένα πλήκτρο στην κάμερα επιθεώρησης, τότε απενεργοποιείται αυτόματα μετά το πέρας της ρυθμισμέ- νης χρονικής διάρκειας (k). OBJ_BUCH-2385-004.book Page 65 Tuesday, November 7, 2017 9:09 AM66 | Ελληνικά 1 609 92A 3Z0 | (7.11.17) Bosch Power Tools Ρύθμιση της λυχνίας στην κεφαλή κάμερας Για να φωτίσετε την εικόνα της κάμερας, μπορείτε να ενεργο- ποιήσετε τη λυχνία 15 στην κεφαλή της κάμερας και να ρυθμί- σετε τη φωτεινότητα. Η φωτεινότητα μπορεί να ρυθμιστεί σε 4 βαθμίδες (0 %, 25 %, 50 %, 100 %). Για την ενεργοποίηση της λυχνίας της κάμερας πατήστε 15 και για την ενίσχυση της φωτεινότητας πατήστε το πλήκτρο 7 τόσες φορές, ώσπου με επιτευχθεί η επιθυμητή φωτεινότητα. Να μην κοιτάζετε κατευθείαν στη λυχνία 15 και να μην κατευθύνετε τη λυχνία επάνω σε άλλα άτομα. Το φως της λυχνίας μπορεί να τα τυφλώσει. Για τη μείωση της φωτεινότητας και για την απενεργοποίηση της λυχνίας της κάμερας 15 πατήστε το πλήκτρο 7 τόσες φορές, μέ- χρι να επιτευχθεί η επιθυμητή φωτεινότητα ή να απενεργοποιη- θεί η λυχνία. Μεγέθυνση της εικόνας στην οθόνη (Ζουμ) Πατώντας σύντομα το πλήκτρο 2 μπορείτε να μεγεθύνετε την εικόνα στην οθόνη κατά 1,5 ή 2 φορές. Περιστροφή της εικόνας στην οθόνη (Up is Up™) (βλέπε εικόνα G) Με το πλήκτρο 5 γυρίστε την εικόνα έτσι, ώστε το «επάνω» να εμφανίζεται επίσης στην οθόνη επάνω. Υπόδειξη: Περιορισμένη λειτουργία με συναρμολογημένο καθρέφτη 25 και/ή σε περίπτωση κάθετης ευθυγράμμισης του καλωδίου της κάμερας 13. Δημιουργία φωτογραφιών/βίντεο Με το πλήκτρο 8 αλλάζετε μεταξύ λειτουργίας φωτογραφίας ή λειτουργίας βίντεο. Η τρέχουσα ρυθμισμένη λειτουργία λήψης a εμφανίζεται στη γραμμή κατάστασης b. Με το πλήκτρο 6 κάνετε λήψη στον αντίστοιχο τρόπο λειτουργί- ας μιας φωτογραφίας ή ξεκινάτε και τερματίζετε την εγγραφή

Λειτουργία γκαλερί/Λειτουργία ρυθμίσεων Πατώντας το πλήκτρο 4 εκχωρείται στα πλήκτρα 8, 7, 5 και 4 μια άλλη λειτουργία (αντίστοιχα στην παράσταση στην οθόνη πιο πάνω) (2ο επίπεδο). Χρησιμοποιήστε αυτά τα πλήκτρα σύμ- φωνα με την παράσταση στην οθόνη. Πατώντας σύντομα το πλήκτρο 4 ανοίγει τη λειτουργία γκα- λερί. Πατώντας το πλήκτρο 4 μπορείτε να δείτε την εικόνα σε πλήρη μέγεθος οθόνης και πατώντας το πλήκτρο 6 μπορείτε να αναπαράξετε ένα βίντεο. Πατώντας παρατεταμένα το πλήκτρο 4 ανοίγει η λειτουργία ρυθμίσεων. Οι ακόλουθες ρυθμίσεις είναι δυνατές: – Έγχρωμη αναπαραγωγή (κόκκινο σημείο)/ασπρόμαυρη αναπαραγωγή (πράσινο σημείο) (h) – Φωτεινότητα της οθόνης (i) – Ημερομηνία/ώρα (j) – Λειτουργία Auto-Off: Διάρκεια της αδράνειας της κάμερας επιθεώρησης, μετά από την οποία απενεργοποιείται (k) – Διάρκεια φωτισμού της οθόνης (l) – Κατάληψη της μνήμης/μορφοποίησης της κάρτας Micro-SD (m). Γραμμή κατάστασης Η γραμμή κατάστασης b εμφανίζεται μετά από κάθε πάτημα του πλήκτρου περίπου για 2 δευτερόλεπτα στην οθόνη. Αυτή δεί-

– Τη ρυθμισμένη λειτουργία λήψης (a) – Την ημερομηνία και ώρα – Τη ρυθμισμένη μεγέθυνση (c) – Τη ρυθμισμένη φωτεινότητα (d) – Την κατάσταση φόρτισης της επαναφορτιζόμενης μπαταρίας/των μπαταριών (e). Μεταφορά εικόνων και βίντεο Η μεταφορά των εικόνων και των βίντεο είναι δυνατή μόνο με τοποθετημένη την κάρτα Micro-SD 20. Η κάμερα επιθεώρησης μπορεί να συνδεθεί με το καλώδιο Micro-USB 19 με έναν υπολογιστή, για τη μεταφορά εικόνων και βίντεο. Η κάμερα επιθεώρησης δείχνει με ένα σύμβολο στην οθόνη, ότι είναι συνδεδεμένη με έναν υπολογιστή. Στον υπολογιστή η κάμερα επιθεώρησης εμφανίζεται ως εξωτε- ρικός οδηγός. Η επαναφορτιζόμενη μπαταρία της κάμερας επιθεώρησης δεν μπορεί να φορτιστεί μέσω της σύνδεσης 12. Σύνδεση του καλωδίου Micro-USB για τη μεταφορά δεδο-

Ανοίξτε το επάνω κάλυμμα 10 και τοποθετήστε το καλώδιο Micro-USB 19 σωστά στη σύνδεση 12. Μετά τη μετάδοση των δεδομένων απομακρύνετε το καλώδιο Micro-USB και κλείστε ξανά το επάνω κάλυμμα. Υποδείξεις εργασίας Να επιθεωρείτε την περιοχή που θέλετε να ελέγξετε και να δίνε- τε ιδιαίτερη προσοχή σε τυχόν εμπόδια και πηγές κινδύνων. Λυγίστε το καλώδιο κάμερας 13 έτσι, ώστε η κεφαλή της κάμε- ρας να μπορεί να εισαχθεί στο υπό επιθεώρηση περιβάλλον. Ει- σάγετε προσεκτικά το καλώδιο κάμερας. Ρυθμίστε τη φωτεινότητα της λυχνίας 15 της κάμερας έτσι, ώστε η εικόνα να είναι ικανοποιητικά ευδιάκριτη. Όταν υπάρ- χουν αντικείμενα με ισχυρή αντανάκλαση μπορείτε να επιτύχετε μια καλύτερη εικόνα με λιγότερο φως. Όταν τα υπό έλεγχο αντικείμενα απεικονίζονται ασαφώς, τότε μειώστε ή, ανάλογα, αυξήστε την απόσταση ανάμεσα στην κε- φαλή 14 της κάμερας και το αντικείμενο. Υποδείξεις για τον άριστο χειρισμό της επαναφορτιζόμενης

Να προστατεύετε την επαναφορτιζόμενη μπαταρία από υγρα- σία και νερό. Να αποθηκεύετε την μπαταρία μόνο μέσα σε μια περιοχή θερ- μοκρασίας από –20 °C έως 50 °C. Το καλοκαίρι να μην αφήνε- τε για παράδειγμα την μπαταρία μέσα στο αυτοκίνητο. Ένας σημαντικά βραχύς χρόνος λειτουργίας μετά από μια πλήρη φόρτιση σημαίνει ότι η επαναφορτιζόμενη μπαταρία έχει ανα- λωθεί και πρέπει να αντικατασταθεί. Δώστε προσοχή στις υποδείξεις απόσυρσης. OBJ_BUCH-2385-004.book Page 66 Tuesday, November 7, 2017 9:09 AMTürkçe | 67 Bosch Power Tools 1 609 92A 3Z0 | (7.11.17) Σφάλματα – Αιτίες και θεραπεία Συντήρηση και Service Συντήρηση και καθαρισμός Μην βυθίσετε τη συσκευή χειρός 1 σε νερό ή σε άλλα υγρά. Να διατηρείτε την ψηφιακή κάμερα επιθεώρησης πάντοτε καθαρή. Να καθαρίζετε την ψηφιακή κάμερα επιθεώρησης και τα βοηθητικά μέσα ιδιαίτερα προσεκτικά μετά από τη διεξαγωγή εργασιών σε περιοχές που περιείχαν ανθυγιεινές ουσίες. Καθαρίζετε τυχόν ρύπους και βρωμιές μ’ ένα υγρό, μαλακό πανί. Μη χρησιμοποιείτε μέσα καθαρισμού ή διαλύτες. Να καθαρίζετε τακτικά ιδιαίτερα το φακό 16 της κάμερας, δίνο- ντας προσοχή σε τυχόν χνούδια. Service και παροχή συμβουλών χρήσης Το Service απαντά στις ερωτήσεις σας σχετικά με την επισκευή και τη συντήρηση του προϊόνος σας καθώς για τα κατάλληλα ανταλλακτικά: www.bosch-pt.com Η ομάδα παροχής συμβουλών της Bosch απαντά ευχαρίστως στις ερωτήσεις σας σχετικά με τα προϊόντα μας και τα ανταλλα- κτικά τους. Δώστε σε όλες τις ερωτήσεις και παραγγελίες ανταλλακτικών οπωσδήποτε το 10ψήφιο κωδικό αριθμό σύμφωνα με την πινα- κίδα τύπου του προϊόντος.

Οι περιεχόμενες επαναφορτιζόμενες μπαταρίες ιόντων λιθίου υπόκεινται στις απαιτήσεις των επικίνδυνων αγαθών. Οι επανα- φορτιζόμενες μπαταρίες μπορούν να μεταφερθούν από το χρή- στη οδικώς, χωρίς άλλους όρους. Όταν, όμως, οι επαναφορτιζόμενες μπαταρίες αποστέλλονται από τρίτους (π.χ. αεροπορικώς ή με εταιρία μεταφορών) πρέπει να τηρούνται διάφορες ιδιαίτερες απαιτήσεις για τη συσκευασία και τη σήμανση. Εδώ πρέπει, κατά την προετοιμασία του υπό αποστολή τεμαχίου, να ζητηθεί οπωσδήποτε και η συμβουλή ενός ειδικού για επικίνδυνα αγαθά. Να αποστέλλετε τις επαναφορτιζόμενες μπαταρίες μόνο όταν το περίβλημα είναι άθικτο. Να κολλάτε τις γυμνές επαφές με κολλητική ταινία και να συσκευάζετε την επαναφορτιζόμενη μπαταρία κατά τέτοιο τρόπο, ώστε αυτή να μην κουνιέται μέσα στη συσκευασία. Παρακαλούμε να λαμβάνετε επίσης υπόψη σας και τυχόν πιο αυστηρές εθνικές διατάξεις.
