LIETOŠANAS INSTRUKCIJA GIC 120 C Professional BOSCH

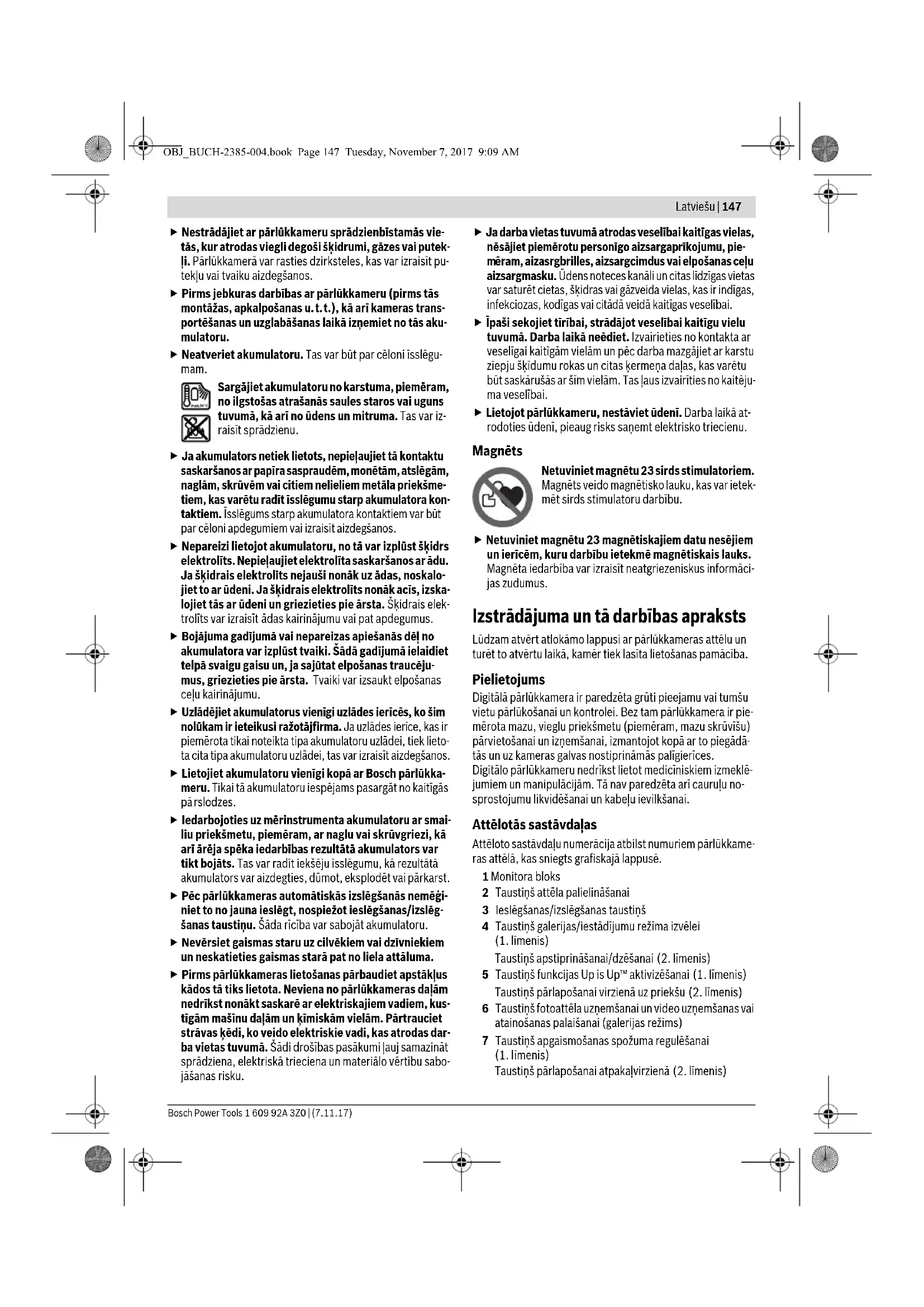

rslodzes. Iedarbojoties uz mērinstrumenta akumulatoru ar smai- liu priekšmetu, piemēram, ar naglu vai skrūvgriezi, kā arī ārēja spēka iedarbības rezultātā akumulators var tikt bojāts. Tas var radīt iekšēju īsslēgumu, kā rezultātā akumulators var aizdegties, dūmot, eksplodēt vai pārkarst. Pēc pārlūkkameras automātiskās izslēgšanās nemēģi- niet to no jauna ieslēgt, nospiežot ieslēgšanas/izslēg- šanas taustiņu. Šāda rīcība var sabojāt akumulatoru. Nevērsiet gaismas staru uz cilvēkiem vai dzīvniekiem un neskatieties gaismas starā pat no liela attā luma. Pirms pārlūkkameras lietošanas pārbaudiet apstākļus kādos tā tiks lietota. Neviena no pārlūkkameras daļām nedrīkst nonākt saskarē ar elektriskajiem vadiem, kus- tīgām mašīnu daļām un ķīmiskām vielām. Pārtrauciet strāvas ķēdi, ko veido elektriskie vadi, kas atrodas dar- ba vietas tuvumā. Šādi drošības pasākumi ļauj samazināt sprādziena, elektriskā trieciena un materiālo vērtību sabo- jāšanas risku. Ja darba vietas tuvumā atrodas veselībai kaitīgas vielas, nēsājiet piemērotu personīgo aizsargaprīkojumu, pie-

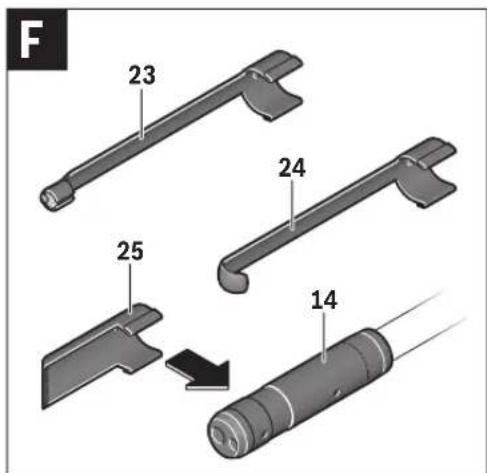

ēram, aizasrgbrilles, aizsargcimdus vai elpošanas ceļu aizsargmasku. Ūdens noteces kanāli un citas līdzīgas vietas var saturēt cietas, šķidras vai gāzveida vielas, kas ir indīgas, infekciozas, kodīgas vai citādā veidā kaitīgas veselībai. Īpaši sekojiet tīrībai, strādājot veselībai kaitīgu vielu tuvumā. Darba laikā neēdiet. Izvairieties no kontakta ar veselīgai kaitīgām vielām un pēc darba mazgājiet ar karstu ziepju šķīdumu rokas un citas ķermeņa daļas, kas varētu būt saskārušās ar šīm vielām. Tas ļaus izvairīties no kaitēju- ma veselī bai. Lietojot pārlūkkameru, nestāviet ūdenī. Darba laikā at- rodoties ūdenī, pieaug risks saņemt elektrisko triecienu. Magnēts Netuviniet magnētu 23 sirds stimulatoriem. Magnēts veido magnētisko lauku, kas var ietek- mēt sirds stimulatoru darbību. Netuviniet magnētu 23 magnētiskajiem datu nesējiem un ierīcēm, kuru darbību ietekmē magnētiskais lauks. Magnēta iedarbība var izraisīt neatgriezeniskus informāci- jas zudumus. Izstrādājuma un tā darbības apraksts Lūdzam atvērt atlokāmo lappusi ar pārlūkkameras attēlu un turēt to atvērtu laikā, kamēr tiek lasīta lietošanas pamācība. Pielietojums Digitālā pārlūkkamera ir paredzēta grūti pieejamu vai tumšu vietu pārlūkošanai un kontrolei. Bez tam pārlūkkamera ir pie- mērota mazu, vieglu priekšmetu (piemēram, mazu skrūvīšu) pārvietošanai un izņemšanai, izmantojot kopā ar to piegādā- tās un uz kameras galvas nostiprināmās palīgierīces. Digitālo pārlūkkameru nedrīkst lietot medicīniskiem izmeklē- jumiem un manipulācijām. Tā nav paredzēta arī cauruļu no- sprostojumu likvidēšanai un kabeļu ievilkšanai. Attēlotās sastāvdaļas Attēloto sastāvdaļu numerācija atbilst numuriem pārlūkkame- ras attēlā, kas sniegts grafiskajā lappusē. 1 Monitora bloks 2 Taustiņš attēla palielināšanai 3 Ieslēgšanas/izslēgšanas taustiņš 4 Taustiņš galerijas/iestādījumu režīma izvēlei (1. līmenis) Taustiņš apstiprināšanai/dzēšanai (2. līmenis) 5 Taustiņš funkcijas Up is Up™ aktivizēšanai (1. līmenis) Taustiņš pārlapošanai virzienā uz priekšu (2. līmenis) 6 Taustiņš fotoattēla uzņemšanai un video uzņemšanas vai atainošanas palaišanai (galerijas režīms) 7 Taustiņš apgaismošanas spožuma regulēšanai (1. l īmenis) Taustiņš pārlapošanai atpakaļvirzienā (2. līmenis) OBJ_BUCH-2385-004.book Page 147 Tuesday, November 7, 2017 9:09 AM148 | Latviešu 1 609 92A 3Z0 | (7.11.17) Bosch Power Tools 8 Pārslēgšanās taustiņš starp foto un video uzņemšanas režīmiem (1. līmenis) Taustiņš „Atpakaļ“ (2.līmenis) 9 Displejs 10 Augšējais pārsegs 11 Mikro SD kartes pieslēgvieta 12 Savienotājs mikro USB kabeļa pievienošanai 13 Kameras kabelis 14 Kameras galva 15 Kameras galvas apgaismošanas ierīce 16 Kameras objektīvs 17 Akumulators* 18 Fiksatora taustiņš 19 Mikro USB kabelis 20 Mikro SD karte 21 Savienotājs kameras pievienošanai 22 Kameras kabeļa kontaktspraudņa fiksatori 23 Magnēts 24 Āķis 25 Spogulis 26 Bateriju adaptera apvalks 27 Bateriju adaptera noslēdzošais vāciņš 28 Šahta 29 Bateriju nodalījuma vāci

Indikācijas (izvēles) elementi a Izvēlētais foto vai video uzņemšanas režīms b Statusa josla c Iestādītais palielinājums d Iestādītais apgaismojuma spožums e Bateriju nolietošanās/akumulatora uzlādes pakāpe f Simbols izvēlētajam foto vai video uzņemšanas režīmam g Simbols izvēlētajam galerijas vai iestādīšanas režīmam h Taustiņš melnbalta vai krāsaina attēla izvēlei i Iestādītais displeja spilgtums j Iestādītais datums/diennakts laiks k Iestādītais gaidīšanas laiks līdz automātiskajai izslēgšanai (funkcija Auto-Off)

Iestādītais displeja apgaismošanas laiks m Pašreizējais mikro SD atmiņas kartes piepildījums *Šeit attēlotie vai aprakstītie piederumi neietilpst standarta piegā- des komplektā. Pilns pārskats par izstrādājuma piederumiem ir sniegts mūsu piederumu katalogā. Tehniskie parametri Digitāla pārlūkkamera GIC 120 C GIC 120 C Izstrādājuma numurs 3 601 B41 2.. 3 601 B41 270 Nominālais spriegums – ar akumulatoru –ar baterijām

Kameras kabeļa mazākais liekuma rādiuss mm 25 25 Kameras galvas diametrs mm 8,5 8,5 Ekrāna izšķirtspēja 320 x 240 320 x 240 Darbības laiks, apt. st. 2

Svars atbilstoši EPTA-Procedure 01:2014 kg 0,64 0,64 Izmēri (garums x platums x augstums) mm 217 x 90 x 49 217 x 90 x 49 Pieļaujamā apkārtējā gaisa temperatūra –uzlādes laikā – lietošanas laikā

1) bez mitruma kondensācijas

4) Samazināta jauda pie temperatūras <0 °C

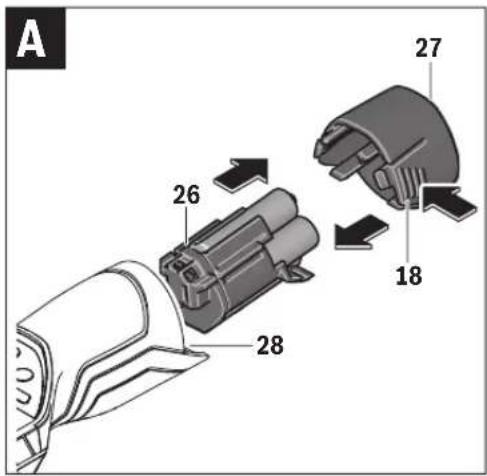

OBJ_BUCH-2385-004.book Page 148 Tuesday, November 7, 2017 9:09 AMLatviešu | 149 Bosch Power Tools 1 609 92A 3Z0 | (7.11.17) Montāža Elektrobarošana Pārlūkkamera var darboties gan no no tirdzniecībā pieejama- jām baterijām, gan arī ar Bosch litija-jonu akumulatoru. Darbs ar bateriju adapteru (izņemams) (3 601 B41 2..) (attēls A) Baterijas tiek ievietotas bateriju adapterā. Bateriju adapters ir paredzēts izmantošanai tikai un vienīgi Bosch pārlūkkamerās, un to nedrīkst lietot Bosch elektroinstrumentos. Lai pārlūkkamerā ievietotu baterijas, iebīdiet bateriju adap- tera apvalku 26 šahtā 28. Ievietojiet baterijas adaptera apval- kā, kā attēlots uz noslēdzošā vāciņa 27. Uzbīdiet noslēdzošo vāciņu uz adaptera apvalka, līdz tas fiksējas ar skaidri sadzir- damu troksni un cieši pieguļ pārlūkkameras rokturim. Lai izņemtu baterijas, nospiediet fiksatora tausti ņus 18 uz noslēdzošā vāciņa 27 un novelciet noslēdzošo vāciņu. Izvel- ciet adaptera apvalku 26 no šahtas 28. Vienlaicīgi nomainiet visas nolietotās baterijas. Nomaiņai izmantojiet vienā firmā ražotas baterijas ar vienādu ietilpību. Ja pārlūkkamera ilgāku laiku netiek lietota, izņemiet no tās baterijas. Ilgstošas uzglabāšanas laikā baterijas var korodēt vai izlādēties. Darbs no akumulatora (3 601 B41 2..) (attēls B) Izmantojiet vienīgi sadaļā “Tehniskie parametri” norā- dīto uzlādes ierīci. Tikai šī uzlādes ierīce ir piemērota Jūsu kontrolkamerā lietojamajam litija-jonu akumulatoram. Piezīme. Nepiemērotu akumulatoru lietošana var būt par cē- loni pārlūkkameras nepareizai funkcionēšanai vai izraisīt tās sabojāšanos. Piezīme. Akumulators tiek piegādāts daļēji uzlādētā stāvoklī. Lai akumulators spētu nodrošināt pilnu jaudu, tas pirms pir- mās lietošanas pilnīgi jāuzlādē uzlādes ierīcē. Litija-jonu akumulatoru var uzlādēt jebkurā laikā, nebaidoties samazināt tā kalpošanas laiku. Akumulatoram nekaitē arī pār- traukums uzlādes procesā. Lai pārlūkkamerā ievietotu uzlādētu akumulatoru 17, iebī- diet to šahtā 28, līdz tas fiksējas ar skaidri sadzirdamu troksni un cieši pieguļ pārlūkkameras rokturim. Lai izņemtu akumulatoru 17 nospiediet fiksatora taustiņus 18 un izvelciet akumulatoru no šahtas 28. Nelietojiet šim nolūkam pārāk lielu spēku. Darbs ar bateriju adapteru (neizņemams) (3 601 B41 270) (attēls C) Lai atvērtu bateriju nodalījuma vāciņu 29 nospiediet fiksatora taustiņus 18 un noņemiet vāciņu. Ievietojot bateriju, ievērojiet pareizu pievienošanas polaritāti. Novietojiet bateriju nodalījuma vāciņu 29 tam paredzētajā vietā un nedaudz piespiediet, līdz vā ciņš fiksējas ar skaidri sadzirdamu troksni. Vienlaicīgi nomainiet visas nolietotās baterijas. Nomaiņai izmantojiet vienā firmā ražotas baterijas ar vienādu ietilpību. Ja pārlūkkamera ilgāku laiku netiek lietota, izņemiet no tās baterijas. Ilgstošas uzglabāšanas laikā baterijas var korodēt vai izlādēties. Bateriju nolietošanās/akumulatora uzlādes pakāpe Ja baterijās ir stipri nolietojušās vai akumulators ir stipri izlā- dējies, uz displeja parādās baterijas simbols . Ja baterijas simbols ir tukšs, nepieciešams nomainīt akumulatoru vai ba- terijas vai uzlādēt akumulatoru; šādā gadījumā objektu pārlū- košana vairs nav iespējama. Kameras kabeļa pievienošana (attēls D) Lai pārlūkkamera darbotos, kameras kabelis 13 jāpievieno monitora blokam 1. Turot kameras kabeļa 13 kontaktspraudni pareizā stāvoklī, pievienojiet to kameras savienotājam 21, līdz kontaktspraud- nis fiksējas. Kameras kabeļa atvienošana (attēls E) Lai atvienotu kameras kabeli 13, saspiediet kopā fiksatorus 22 un izvelciet kameras kabeļa kontaktspraudni no monitora bloka 1. Spoguļa, magnēta vai āķa nostiprināšana (attēls F) Spogulis 25, magnēts 23 un āķis 24 ir palīgierīces, kas nostip- rināmas uz kameras galvas 14. Līdz galam uzbīdiet vienu no trim palīgierīcēm uz kameras gal- vas 14 tās padziļinājumā, kā parādīts attēlā. Piezīme. Magnēts 23 un āķis 24 ir paredzēti tikai nenostipri- nātu, mazu un vieglu priekšmetu pārvietošanai un izņemša- nai. Stipri velkot, pārlūkkamerai vai palīgierīcei var tikt noda- rīti bojājumi. Uzglabāšanas temperatūra (monitora blokam bez akumulatora un bateriju adaptera) °C –20...+60 –20...+60 Ieteicamie akumulatori GBA 12V... GBA 10,8V...

Digitāla pārlūkkamera GIC 120 C GIC 120 C

1) bez mitruma kondensācijas

4) Samazināta jauda pie temperatūras <0 °C

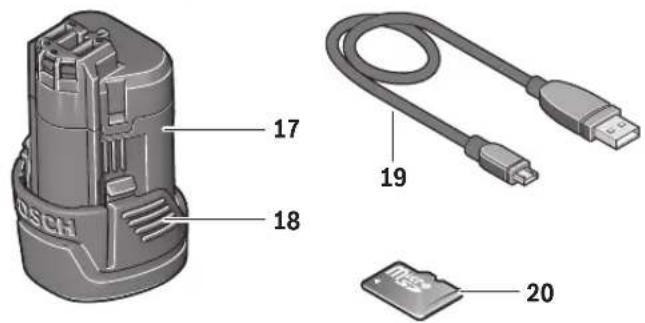

OBJ_BUCH-2385-004.book Page 149 Tuesday, November 7, 2017 9:09 AM150 | Latviešu 1 609 92A 3Z0 | (7.11.17) Bosch Power Tools Lietošana Sargājiet monitora bloku 1 un akumulatoru 17 no mit- ruma un tiešas saules staru iedarbības. Pie pareizas montāžas kameras kabelis un kameras galva ir ūdens ne- caurlaidīgi.Taču monitora bloks un akumulators nav aizsar- gāts no ūdens, tāpēc, tiem saskaroties ar ūdeni, pieaug elektriskā trieciena saņemšanas vai pārlūkkameras sabojā- šanās risks. Nepakļaujiet pārlūkkameru ļoti augstas vai ļoti zemas temperatūras iedarbībai un straujām temperatūras iz- maiņām. Piemēram, neatstājiet izstrādājumu uz ilgāku lai- ku automašīnā. Pēc straujām temperatūras izmaiņām vis- pirms nogaidiet, līdz izlīdzinās temperatūras starpība, un tikai p ēc tam uzsāciet pārlūkkameras lietošanu. Nelietojiet pārlūkkameru, ja tās kameras galvas 14 ob- jektīvs ir aizsvīdis. Ieslēdziet pārlūkkameru tikai pēc tam, kad mitrums ir iztvaikojis. Pretējā gadījumā pārlūk- kamera var sabojāties. Ja ir ieslēgta kameras galvas apgaismošanas ierīce 15, tā darba laikā var sakarst. Lai izvairītos no apdegumiem, nepieskarieties apgaismošanas ierīcei. Uzsākot lietošanu Mikro SD kartes ievietošana Atveriet augšējo pārsegu 10 un līdz galam iebīdiet mikro SD karti 20 pieslēgvietas 11 atvērumā. Aizveriet augšējo pārsegu. Ieslēgšana un izslēgšana Lai ieslēgtu pārlūkkameru, nospiediet ieslēgšanas/izslēgša- nas taustiņu 3. Uz displeja 9 īslaicīgi parādās sākuma attēls. Lai izslēgtu pārlūkkameru, vēlreiz nospiediet tās ieslēgša- nas/izslēgšanas taustiņu 3. Ja netiek nospiests neviens no pārlūkkameras taustiņiem, tā pēc Iestādī tā gaidīšanas laika (k) automātiski izslēdzas. Kameras galvas apgaismojuma regulēšana Lai kameras veidoto attēlu padarītu spilgtāku, var ieslēgt apgaismošanas ierīci 15 kameras galvā un noregulēt tās spo- žumu. Apgaismošanas ierīces spožums ir regulējams 4 pakāpēs (0 %, 25 %, 50 % un 100 %). Lai ieslēgtu kameras galvas apgaismošanas ierīci 15 un nore- gulētu tās spožumu, vairākkārt nospiediet taustiņu 7, līdz tiek sasniegts vēlamais apgaismojuma spožums. Tieši neskatieties apgaismošanas ierīces 15 veidotajā gaismas starā un nevērsiet to uz citām personām. Gais- mas stars var apžilbināt acis. Lai samazinātu apgaismojuma spožumu vai lai izslēgtu kame- ras galvas apgaismošanas ierīci 15, vairākk ārt nospiediet taustiņu 7, līdz tiek sasniegts vēlamais apgaismojuma spo- žums vai arī, līdz apgaismojums izslēdzas. Displeja attēla palielināšana (mērogmaiņa) Īslaicīgi nospiežot taustiņu 2, displeja attēlu var palielināt 1,5 reizes vai 2 reizes. Displeja attēla pagriešana (Up is Up™) (attēls G) Nospiežot taustiņu 5, pagrieziet attēlu tā, lai tā fiziskā „augš- puse“ būtu vērsta augšup arī attēlā uz displeja. Piezīme. Šī funkcija ir ierobežota, ja uz pārlūkkameras ir no- stiprināts spogulis 25 un/vai ja ir vertikāli novietots kameras kabelis 13. Foto vai video uzņemšanas režīma izvēle Nospiežot taustiņu 8, notiek p ārslēgšanās starp foto un video uzņemšanas režīmiem. Izvēlētais uzņemšanas režīms a tiek parādīts uz statusa joslas b. Nospiežot taustiņu 6, atbilstošā režīmā tiek izdarīts fotouzņē- mums vai tiek uzsākta un nobeigta video sižeta uzņemšana. Galerijas/iestādījumu režīms Nospiežot taustiņu 4, taustiņiem 8, 7, 5 un 4 tiek piešķirtas ci- tas funkcijas, atbilstoši apzīmējumiem uz displeja (2. līme- nis). Lietojiet šos taustiņus atbilstoši apzīmējumiem uz dis- pleja. Īslaicīgi nospiežot taustiņu 4, aktivizējas galerijas režīms. Nospiežot taustiņu 4, var aplūkot attēlu pilnā ekrāna izmērā, bet, nospiežot taustiņu 6, var atainot uzņemto video sižetu. Ilgstoši nospiežot taustiņu 4, aktivizējas iestādījumu režīms. Šajā režīmā var veikt šādus iestādījumus: –krāsu attēls (sarkans punkts) vai melnbalts attēls (zaļš punkts) (h) – displeja spilgtums (i) – datums/diennakts laiks (j) – funkcijas Auto-Off gaidīšanas laiks: pārlūkkameras neakti- vitātes laiks, kuram paejot, notiek tās automātiska izslēg- šanās (k) – displeja apgaismošanas laiks (l) –atmiņas kartes piepildījums/mikro SD kartes formatēšana (m). Statusa josla Statusa josla b tiek parādīta uz displeja aptuveni 2 sekundes ilgi pēc jebkura taustiņa nospiešanas. Uz statusa joslas tiek parādīti šādi parametri: –izvēlētais uzņemšanas režīms (a) – datums un diennakts laiks –iestādītais palielinājums (c) –iestādītais apgaismojuma spožums (d) – bateriju nolietošanās/akumulatora uzlādes pakāpe (e). Fotoattēlu un video sižetu pārsūtīšana Fotoattēlu un video sižetu pārsūtīšana ir iespējama vienīgi ar pieslēgvietā ievietotās mikro SD kartes 20 palīdzību. Pārlūkkameru ar mikro USB kabeļ a 19 palīdzību var savienot ar datoru un pārsūtīt fotoattēlus un video sižetus uz tā atmiņu. Īpašs simbols uz pārlūkkameras displeja parāda, ka tā ir savie- nota ar datoru. Pārlūkkamera datorā tiek atainota kā ārējais disks. Pārlūkkameras akumulatoru caur savienotāju 12 uzlādēt nav iespējams. OBJ_BUCH-2385-004.book Page 150 Tuesday, November 7, 2017 9:09 AMLatviešu | 151 Bosch Power Tools 1 609 92A 3Z0 | (7.11.17) Mikro USB kabeļa izmantošana datu pārsūtīšanai Atveriet augšējo pārsegu 10 un, turot mikro USB kabeļa 19 kontaktspraudni pareizā stāvoklī, pievienojiet to savienotā- jam 12. Pēc datu pārsūtīšanas atvienojiet mikro USB kabeli un aizve- riet augšējo pārsegu. Norādījumi darbam Pārbaudiet vietu, kurā vēlaties veikt pārlūkošanu, īpašu uzma- nību pievēršot traucējošajiem priekšmetiem un vietām ar pa- augstinātu bīstamību. Salieciet kameras kabeli 13 tā, lai kameras galvu varētu ērti ie- virzīt pārlūkojamajā vietā. Uzmanīgi ievirziet kameras kabeli. Ieregulējiet tādu kameras galvas apgaismošanas ierīces 15 radītā apgaismojuma līmeni, lai attēls uz ekrāna būtu labi iz- šķirams. Piemēram, aplūkojot stipri atstarojošus priekšme- tus, labāku attēla kvalitāti var iegūt pie vājākas gaismas. Ja aplūkojamie priekšmeti uz ekrāna tiek attēloti neasi, sama- ziniet vai palieliniet attālumu starp kameras galvu 14 un aplū- kojamo priekšmetu. Ieteikumi par optimālu apiešanos ar akumulatoru Sargājiet akumulatoru no mitruma un ūdens. Uzglabājiet akumulatoru tikai pie temperatūras no –20 °C līdz 50 °C. Vasarā neatstājiet akumulatoru vietās ar paaugsti- nātu temperatūru, piemēram, automašīnas salonā. Ja ievērojami samazinās mērinstrumenta darbības laiks starp divām akumulatora uzlādēm, tas liecina, ka akumulators ir no- lietojies un to nepieciešams nomainīt. Ievērojiet norādījumus par atbrīvošanos no nolietotajiem iz- strādājumiem. Kļūmes un to novēršana Apkalpošana un apkope Apkalpošana un tīrīšana Neiegremdējiet monitora bloku 1 ūdenī vai citos šķidrumos. Uzturiet pārlūkkameru tīru. Īpaši rūpīgi notīriet pārlūkkameru un visas tās palīgierīces pēc tam, kad tā ir tikusi lietota veselī- bai kaitīgu vielu tuvumā. Apslaukiet izstrādājumu ar mitru, mīkstu lupatiņu. Nelietojiet apkopei ķīmiski aktīvus tīrīšanas līdzekļus vai organiskos šķī- dinātājus. Regulāri un īpaši rūpīgi tīriet kameras objektīvu 16 un seko- jiet, lai tam nepieliptu pūkas. Klientu konsultāciju dienests un konsultācijas par lietošanu Klientu konsultāciju dienesta darbinieki atbildēs uz Jūsu jautājumiem par izstrādājuma remontu un apkalpošanu, kā arī par rezerves daļu iegādi. Izklājuma zīmējumus un informāciju par rezerves daļām var atrast arī interneta vietnē: www.bosch-pt.com Bosch klientu konsultāciju grupa centīsies Jums palīdzēt vislabākajā veidā, sniedzot atbildes uz jautājumiem par mūsu izstrādājumiem un to piederumiem. Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10 zīmju izstrādājuma numuru, kas norādīts uz izstrādājuma marķējuma plāksnītes. Latvijas Republika Robert Bosch SIA Bosch elektroinstrumentu servisa centrs Mūkusalas ielā 97 LV-1004 R īga Tālr.: 67146262 Telefakss: 67146263 E-pasts: service-pt@lv.bosch.com Transportēšana Uz izmantojamajiem litija-jonu akumulatoriem attiecas noteiku- mi par bīstamo kravu pārvadāšanu. Lietotājs var transportēt akumulatorus ielu transporta plūsmā bez papildu nosacījumiem. Pārsūtot tos ar trešo personu starpniecību (piemēram, ar gai- sa transporta vai citu transporta aģentūru starpniecību), jāie- vēro īpaši sūtījuma iesaiņošanas un marķēšanas noteikumi. Tāpēc sūtījuma sagatavošanas laikā jāpieaicina kravu pārva- dāšanas speciālists. Pārsūtiet akumulatoru tikai tad, ja tā korpuss nav bojāts. Aizlī- mējiet vaļējos akumulatora kontaktus un iesaiņojiet akumula- toru tā, lai tas iesaiņojumā nepārvietotos. Lūdzam iev ērot arī ar akumulatoru pārsūtīšanu saistītos na- cionālos noteikumus, ja tādi pastāv. Atbrīvošanās no nolietotajiem izstrādājumiem Pārlūkkamera, tās akumulatori, piederumi un iesaiņo- juma materiāli jāpakļauj otrreizējai pārstrādei apkār- tējai videi nekaitīgā veidā. Neizmetiet nolietotās pārlūkkameras un akumula- torus vai baterijas sadzīves atkritumu tvertnē! Tikai ES valstīm Atbilstoši Eiropas Savienības direktīvai 2012/19/ES par no- lietotajām elektriskajām un elektroniskajām ierīcēm, lietoša- nai nederīgās elektroiekārtas, kā arī, atbilstoši direktīvai 2006/66/EK, bojātie vai nolietotie akumulatori un baterijas jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei apkā rtējai videi nekaitīgā veidā. Akumulatori un baterijas Litija-jonu akumulatori Lūdzam ievērot sadaļā „Transportēšana“ (lappuse 151) sniegtos norādījumus. Tiesības uz izmaiņām tiek saglabātas. Kļūmes cēlonis Novēršana Uz displeja izvadāmie kļūmes ziņojumi Nav pievienots kame- ras kabelis. Pievienojiet kameras kabeli. Mikro SD karte nav ie- vietota vai ir ievietota nepareizi. Ievietojiet mikro SD karti un līdz galam iebī- diet to pieslēgvietas atvērumā. OBJ_BUCH-2385-004.book Page 151 Tuesday, November 7, 2017 9:09 AM152 | Lietuviškai 1 609 92A 3Z0 | (7.11.17) Bosch Power Tools Lietuviškai Saugos nuorodos Skaitmeninė patikros kamera Perskaitykite visas šias saugos nuorodas ir reikalavimus. Jei nepaisysite žemiau pateiktų saugos nuorodų ir reikalavimų, gali trenkti elektros smūgis, kilti gaisras ir galite sunkiai susižaloti arba sužaloti kitus asmenis. Patikros kamerą remontuoti turi tik kvalifikuoti specia- listai ir naudoti tik originalias atsargines dalis. Taip bus užtikrinama, jog patikros kamera išliks saugi naudoti. Nedirbkite su patikros kamera sprogioje aplinkoje, ku- rioje yra degių skysčių, dujų ar dulkių. Patikros kamerai kibirkščiuojant, nuo kibirkščių gali užsidegti dulkės arba susikaupę garai. Prieš pradėdami bet kokius patikros kameros remonto darbus (pvz., montavimo, techninės priežiūros), o taip pat norėdami transportuoti ar padėti sandėliuoti, iš pa- tikros kameros išimkite akumuliatorių. Neatidarykite akumuliatoriaus. Iškyla trumpojo jungimo pavojus. Saugokite akumuliatorių nuo karščio, pvz., taip pat ir nuo ilgalaikio saulės spindulių poveikio, ugnies, vandens ir drėgmės. Iškyla sprogimo pa- vojus. Šalia ištraukto akumuliatoriaus nelaikykite sąvaržėlių, monetų, raktų, vinių, varžtų ar kitokių metalinių daik- tų, kurie gal ėtų užtrumpinti kontaktus. Įvykus akumulia- toriaus kontaktų trumpajam sujungimui galima nusideginti arba gali kilti gaisras. Akumuliatorių netinkamai naudojant, iš jo gali ištekėti skystis. Venkite sąlyčio su skysčiu. Jei skysčio pateko ant odos, nuplaukite jį vandeniu. Jei skysčio pateko į akis, skalaukite vandeniu ir nedelsdami kreipkitės į gy- dytoją. Ištekėjęs akumuliatoriaus skystis gali sudirginti ar- ba nudeginti odą. Pažeidus akumuliatorių ar netinkamai jį naudojant, gali susidaryti garai. Įleiskite šviežio oro ir, jei nukentėjote, kreipkitės į gydytoją. Garai gali sudirginti kvėpavimo takus. Akumuliatoriams įkrauti naudokite tik gamintojo nuro- dytus kroviklius. Jei kroviklis, skirtas tam tikros rūšies akumuliatoriams krauti, naudojamas su kitokiais akumulia- toriais, iškyla gaisro pavojus. Akumuliatorių naudokite tik su Bosch patikros kamera. Tik taip apsaugosite akumuliatorių nuo pavojin- gos perkrovos. Aštrūs daiktai, pvz., vinys ar atsuktuvai, arba išorinė jėga gali pažeisti akumuliatorių. Dėl to gali įvykti vidinis trumpasis jungimas ir akumuliatorius gali sudegti, pradėti rūkti, sprogti ar perkaisti. Jei patikros kamera išjungiama automatiškai, į jungi- mo-išjungimo jungiklio nebespauskite. Priešingu atveju galite pažeisti akumuliatorių. Nenukreipkite šviesos srauto į žmones ar gyvūnus ir patys – net ir iš toliau – nežiūrėkite į šviesos srautą. Prieš pradėdami naudoti patikros kamerą, patikrinkite darbo zoną. Visas patikros kameros dalis saugokite nuo kontakto su laidais, judančiomis dalimis ir cheminėmis medžiagomis. Nutraukite elektros srovės tiekimą į dar- bo zonoje esančius elektros laidus. Šios priemonės maži- na sprogimo, elektros smūgio ir materialinės žalos pavojų. Jei darbo zonoje yra sveikatai kenksmingų medžiagų, dėvėkite tinkamas asmeninės apsaugos priemones, pvz., apsauginius akinius, apsaugines pirštines ar kvė- pavimo takų apsauginę kaukę. Kanalizacijos kanaluose ir panašiose zonose būna kietų, skystų ar dujinių medžiagų, kurios yra nuodingos, užkrėstos, ėsdinančios ar kaip nors kitaip pavojingos sveikatai. Dirbdami zonose, kuriose yra sveikatai kenksmingų medžiagų, ypač didelį dėmesį skirkite švarai. Dirbdami nevalgykite. Venkite sąlyčio su sveikatai kenksmingomis medžiagomis, o po darbo karštu muilo šarmu plaukite ran- kas ir kitas kūno dalis, ant kuri ų galėjo patekti šių medžia- gų. Taip sumažinsite sveikatai kylantį pavojų. Naudodami patikros kamerą nestovėkite vandenyje. Dirbant vandenyje iškyla elektros smūgio pavojus. Magnetas Nelaikykite magneto 23 arti širdies stimu- liatorių. Magnetas sukuria lauką, kuris gali pa- kenkti širdies stimuliatorių veikimui. Magnetą 23 laikykite toliau nuo magnetinių laikmenų ir magneto poveikiui jautrių prietaisų. Dėl magneto povei- kio duomenys gali negrįžtamai dingti. Gaminio ir techninių duomenų aprašas Prašome atlenkti naudojimo instrukcijos atlenkiamąjį puslapį, kuriame pavaizduota patikros kamera, ir skaitant laikyti jį at- verstą. Prietaiso paskirtis Skaitmeninė patikros kamera yra skirta patikrai sunkiai priei- namose ar tamsiose vietose. Prie kameros galvutės primonta- vus kartu pateiktas pagalbines priemones ji taip pat tinka ma- žiems ir lengviems daiktams (pvz., varžtams) stumti, traukti ar pašalinti. Skaitmeninę patikros kamerą medicininiais tikslais naudoti draudžiama. Ji taip pat nėra skirta vamzdžių kamščiams šalin- ti ar laidams įtraukti. Pavaizduoti prietaiso elementai Pavaizduotų sudedamųjų dalių numeriai atitinka patikros ka- meros schemos numerius. 1 Rankinis prietaisas 2 Didinimo mygtukas 3 Įjungimo-išjungimo mygtukas 4 Galerijos/nustatymų mygtukas (1-as lygmuo) Gerai/šalinimo mygtukas (2-as lygmuo) OBJ_BUCH-2385-004.book Page 152 Tuesday, November 7, 2017 9:09 AMLietuviškai | 153 Bosch Power Tools 1 609 92A 3Z0 | (7.11.17) 5 „Up is Up™“ mygtukas (1-as lygmuo) Versti pirmyn mygtukas (2-as lygmuo) 6 Fotografavimo ar vaizdo įrašymo arba vaizdo įrašo paleidimo mygtukas (galerijos režimas) 7 Apšvietimo/šviesos intensyvumo mygtukas (1-as lygmuo) Versti atgal mygtukas (2-as lygmuo) 8 Mygtukas fotografavimo ir vaizdo įrašymo režimams perjungti (1-as lygmuo) Atgal mygtukas (2-as lygmuo) 9 Ekranas 10 Viršutinis dangtelis 11 Lizdas „Micro-SD“ kortelei 12 Jungtis „Micro-USB“ kabeliui 13 Kameros kabelis 14 Kameros galvutė 15 Lemputė kameros galvutėje 16 Kameros lęšis 17 Akumuliatorius* 18 Atblokavimo klavišas 19 USB mikrokabelis 20 „Micro-SD“ kortelė 21 Kameros jungtis 22 Kameros kabelio fiksatorius 23 Magnetas 24 Kablys 25 Veidrodėlis 26 Baterijos adapterio dėklas 27 Baterijos adapterio gaubtelis 28 Šachta 29 Baterijų skyriaus dangtelis Indikaciniai elementai (parinktis) a Nustatytas fotografavimo ar vaizdo įrašymo režimas b Būsenos juosta c Nustatytas didinimas d Nustatytas apšvietimas/šviesos intensyvumas e Akumuliatoriaus/baterijų įkrovos būklė f Fotografavimo ir vaizdo įrašymo režimų perjungimo simbolis g Galerijos režimo/nustatymų režimo simbolis h Spalvoto vaizdo perdavimo/juodai balto vaizdo perdavimo perjungimas i Ekrano apšvietimo nustatymas j Datos/paros laiko nustatymas k Automatinio išjungimo laiko intervalo nustatymas („Auto-Off“ funkcija) l Ekrano apšvietimo trukmės nustatymas m „Micro-SD“ kortelės faktinis atminties užpildymas *Pavaizduoti ar aprašyti priedai į tiekiamą standartinį komplektą neįeina. Visą papildomą įrangą rasite mūsų papildomos įrangos programoje. Techniniai duomenys Skaitmeninė patikros kamera GIC 120 C GIC 120 C Gaminio numeris 3 601 B41 2.. 3 601 B41 270 Nominalioji átampa – su akumuliatoriumi –su baterijomis
