LIETOŠANAS INSTRUKCIJA GIC 120 Professional BOSCH

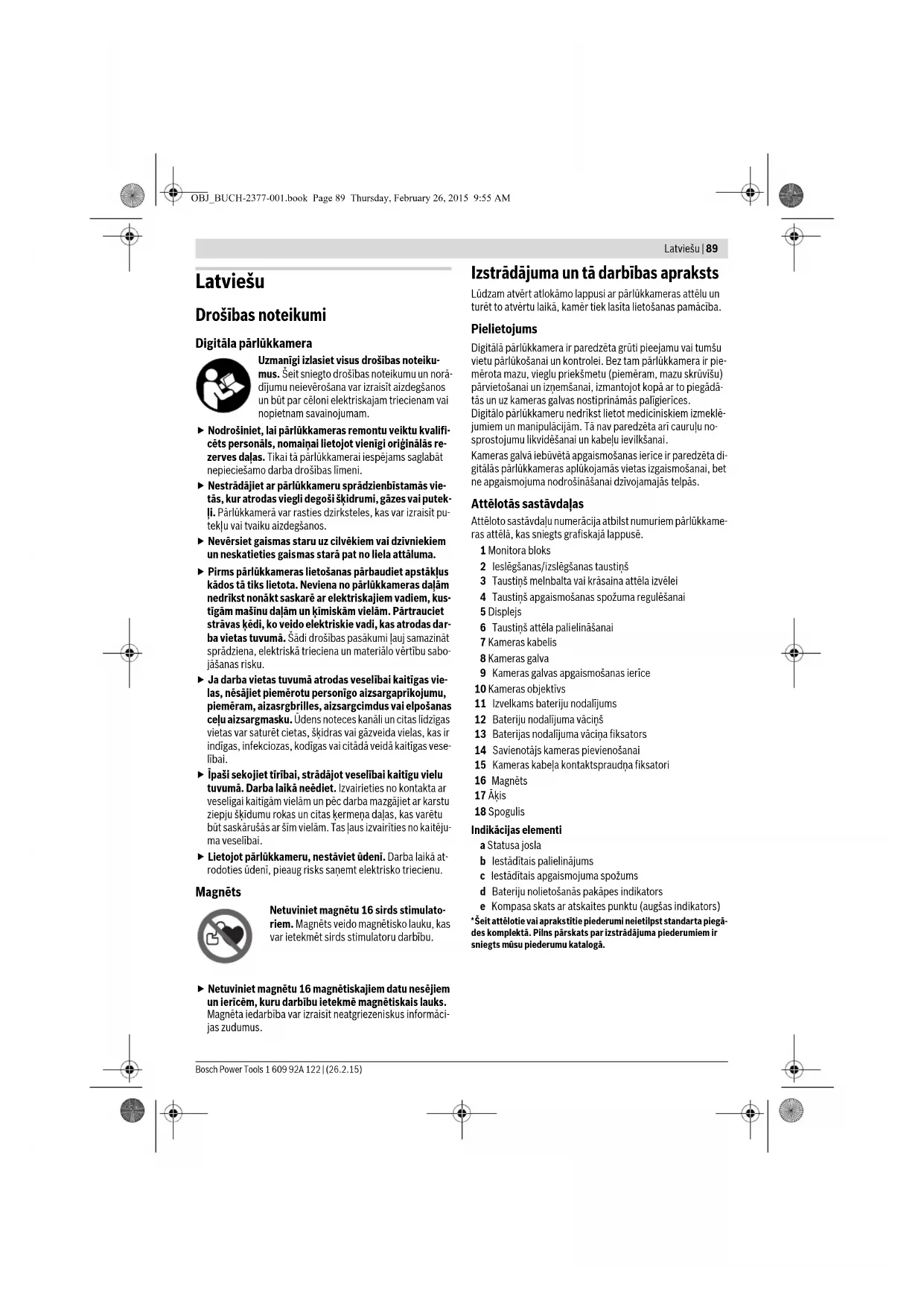

Magnēts 17 Āķis 18 Spogulis Indikācijas elementi a Statusa josla b Iestādītais palielinājums c Iestādītais apgaismojuma spožums d Bateriju nolietošanās pakāpes indikators e Kompasa skats ar atskaites punktu (augšas indikators) *Šeit attēlotie vai aprakstītie piederumi neietilpst standarta piegā- des komplektā. Pilns pārskats par izstrādājuma piederumiem ir sniegts mūsu piederumu katalogā. OBJ_BUCH-2377-001.book Page 89 Thursday, February 26, 2015 9:55 AM90 | Latviešu 1 609 92A 122 | (26.2.15) Bosch Power Tools Tehniskie parametri Montāža Bateriju ievietošana/nomaiņa Pārlūkkameras darbināšanai ieteicams izmantot sārma-man- gāna baterijas. Lai atvērtu bateriju nodalījuma vāciņu 12, nospiediet fiksato- ru 13 un atlociet bateriju nodalījuma vāciņu 12. Izvelciet bate- riju nodalījumu 11 un ievietojiet tajā baterijas. Ievērojiet pa- reizu bateriju pievienošanas polaritāti, kas attēlota bateriju nodalījuma 11 iekšpusē. Līdz galam iebīdiet bateriju nodalīju- mu 11 un aizveriet bateriju nodalījuma vāciņu 12. Ja baterijās ir stipri nolietojušās, uz displeja parādās baterijas simbols . Ja baterijas simbols ir tukšs, baterijas nepiecie- šams nomainīt; šādā gadījumā objektu pārlūkošana vairs nav iespējama. Vienlaicī gi nomainiet visas nolietotās baterijas. Nomaiņai izmantojiet vienā firmā ražotas baterijas ar vienādu ietilpību. Ja pārlūkkamera ilgāku laiku netiek lietota, izņemiet no tās baterijas. Ilgstošas uzglabāšanas laikā baterijas var korodēt vai izlādēties. Kameras kabeļa pievienošana (attēls A) Lai pārlūkkamera darbotos, kameras kabelis 7 jāpievieno mo- nitora blokam 1. Turot kameras kabeļa 7 kontaktspraudni pareizā stāvoklī, pie- vienojiet to kameras savienotājam 14, līdz kontaktspraudnis fiksējas. Kameras kabeļa atvienošana (attēls B) Lai atvienotu kameras kabeli 7, saspiediet kopā fiksatorus 15 un izvelciet kameras kabeļa kontaktspraudni no monitora blo- ka 1. Spoguļa, magnēta vai āķa nostiprināšana (attēls C) Spogulis 18, magnēts 16 un āķis 17 ir palīgierīces, kas nostip- rināmas uz kameras galvas 8. Līdz galam uzbīdiet vienu no trim palīgierīcēm uz kameras gal- vas 8 tās padziļinājumā, kā parādīts attēlā. Piezīme. Magnēts 16 un āķis 17 ir paredzēti tikai nenostipri- nātu, mazu un vieglu priekšmetu pārvietošanai un izņemša- nai. Stipri velkot, pārlūkkamerai vai palīgierīcei var tikt noda- rīti bojājumi. Lietošana Sargājiet monitora bloku 1 un baterijas no mitruma un tiešas saules staru iedarbības. Pie pareizas montāžas ka- meras kabelis un kameras galva ir ūdens necaurlaidīgi. Ta- ču monitora bloks un baterijas nav aizsargātas no ūdens, tāpēc, tiem saskaroties ar ūdeni, pieaug elektriskā triecie- na saņemšanas vai pārlūkkameras sabojāšanās risks. Nepakļaujiet pārlūkkameru ļoti augstas vai ļoti zemas temperatūras iedarbībai un straujām temperatūras iz- maiņām. Piemēram, neatstājiet izstrādājumu uz ilgāku lai- ku automašīnā. Pēc straujām temperatūras izmaiņām vis- pirms nogaidiet, līdz izlīdzinās temperatūras starpība, un tikai p ēc tam uzsāciet pārlūkkameras lietošanu. Nelietojiet pārlūkkameru, ja tās kameras galvas 8 ob- jektīvs ir aizsvīdis. Ieslēdziet pārlūkkameru tikai pēc tam, kad mitrums ir iztvaikojis. Pretējā gadījumā pārlūk- kamera var sabojāties. Ja ir ieslēgta kameras galvas apgaismošanas ierīce 9, tā darba laikā var sakarst. Lai izvairītos no apdegumiem, nepieskarieties apgaismošanas ierīcei. Uzsākot lietošanu Ieslēgšana un izslēgšana Lai ieslēgtu pārlūkkameru, nospiediet ieslēgšanas/izslēgša- nas taustiņu 2. Uz displeja 5 īslaicīgi parādās sākuma attēls. Piezīme. Ja ieslēgšanas brīdī monitora blokam nav pievienots kameras kabelis, uz displeja parādās kļūmes ziņojums. Lai izslēgtu pārlūkkameru, vēlreiz nospiediet tās ieslēgšanas/ izslēgšanas taustiņu 2. Ja aptuveni 20 minūtes ilgi netiek nospiests neviens no pār- lūkkameras taustiņiem, tā automātiski izslēdzas, šādi taupot baterijas. Kameras galvas apgaismojuma regulēšana Lai kameras veidoto att ēlu padarītu spilgtāku, var ieslēgt ap- gaismošanas ierīci 9 kameras galvā un noregulēt tās spožu- mu. Apgaismošanas ierīces spožums ir regulējams 4 pakāpēs (0 %, 25 %, 50 % un 100 %). Lai ieslēgtu kameras galvas apgaismošanas ierīci 9 un noregu- lētu tās spožumu, vairākkārt nospiediet taustiņu 4, līdz tiek sasniegts vēlamais apgaismojuma spožums. Tieši neskatieties apgaismošanas ierīces 9 veidotajā gaismas starā un nevērsiet to uz citām personām. Gais- mas stars var apžilbināt acis. Digitāla pārlūkkamera GIC 120 Izstrādājuma numurs 3 601 B41 1.. Nominālais spriegums V= 6,0 Darba temperatûra °C –10...+50 Uzglabāšanas temperatūra (moni- tora blokam bez baterijām) °C –20...+60 Relatīvais gaisa mitrums % 5–95

Kameras kabeļa mazākais liekuma rādiuss mm 25 Kameras galvas diametrs mm 8,5 Ekrāna izšķirtspēja 320 x 240 Darbības laiks, apt. st. 5,0
