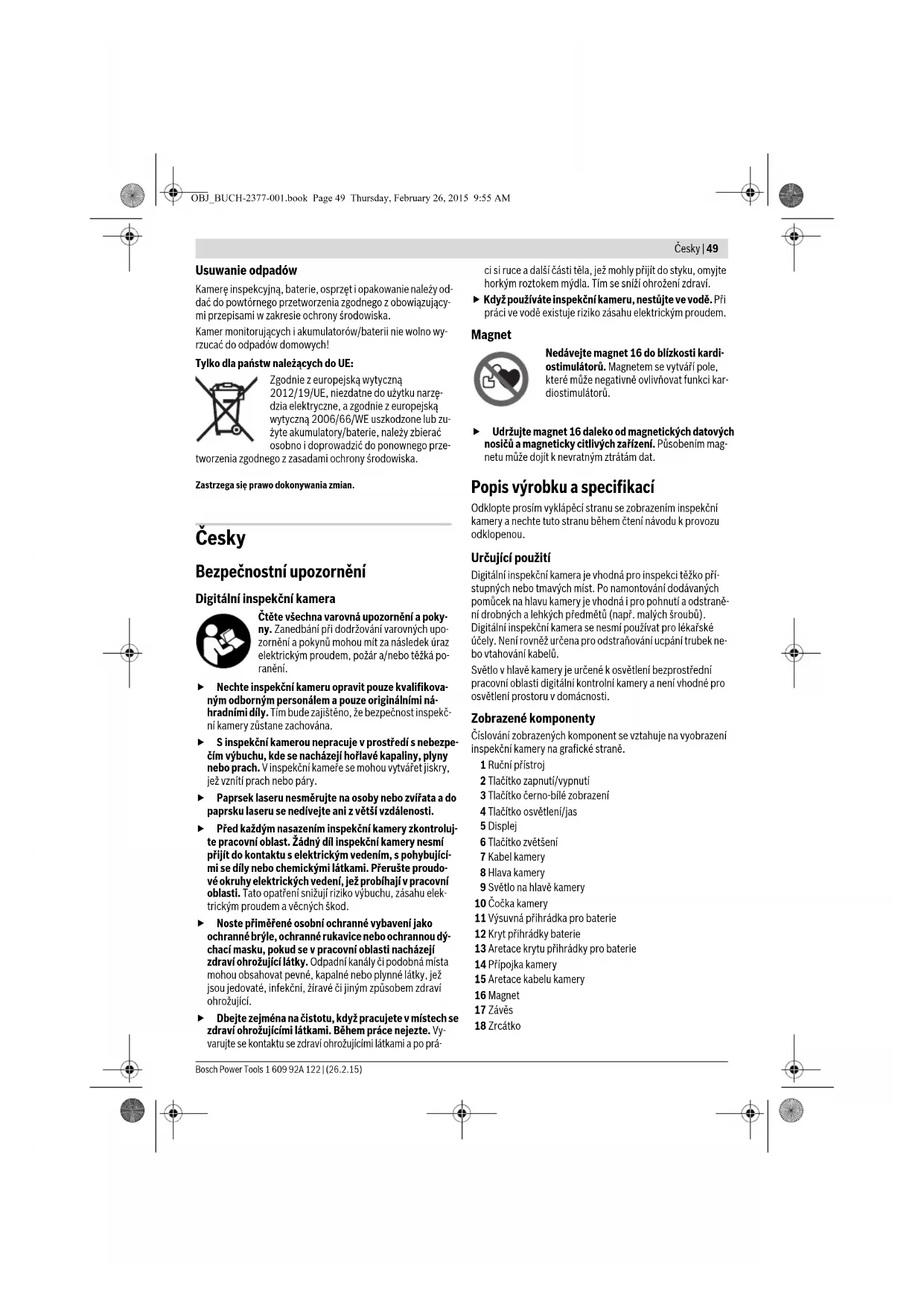

NÁVOD K OBSLUZE GIC 120 Professional BOSCH

Nejmenší poloměr ohybu kabelu kamery mm 25 Průměr hlavy kamery mm 8,5 Rozlišení displeje 320 x 240 Provozní doba ca. h5,0

Hmotnost podle EPTA-Procedure 01/2003 kg 0,5 Rozměry (délka x šířka x výška) mm 197 x 85 x 49

1) bez orosení2) při 50 % jasu světla ve hlavě kamery

OBJ_BUCH-2377-001.book Page 50 Thursday, February 26, 2015 9:55 AMSlovensky | 51 Bosch Power Tools 1 609 92A 122 | (26.2.15) Zvětšení obrazu na displeji (zoom) Krátkým stisknutím tlačítka 6 můžete obraz na displeji 1,5krát nebo 2krát zvětšit. Tlačítko černo-bílé zobrazení Krátkým stisknutím tlačítka 3 můžete přepnout mezi barev- ným zobrazením a černo-bílým zobrazením na displeji. Černo- bílým zobrazením můžete např. zlepšit kontrast. Zobrazení kompasu s referenčním bodem (viz obr. D) Dlouhým stisknutím tlačítka 3 se dostanete do zobrazení kompasu e. Žlutý referenční bod ukazuje, kde je na obraze fy- zicky „nahoře“. Upozornění: Omezená funkce při namontovaném zrcátku 18 a/nebo při svislém vedení kabelu kamery 7. Stavová lišta Stavová lišta a se na displeji zobrazí cca na 2 sekundy po kaž- dém stisknutí tlačítka. Ukazuje: –nastavené zvětšení (b) –nastavený jas (c) – stav nabití baterií (d). Pracovní pokyny Prověřte okolí, kde chcete provést inspekci, a dbejte zejména na překážky či nebezpečná místa. Kabel kamery 7 ohýbejte tak, aby mohla být hlava kamery dobře zavedena do prohledávaného okolí. Kabel kamery za- vádějte opatrně. Přizpůsobte intenzitu osvětlení kamery 9 tak, aby byl obraz dobře rozpoznatelný. U příliš silně odrážejících předmětů mů- žete například pomocí méně světla dosáhnout lepší obraz. Zobrazují-li se prohlížené předměty neostré, pak zmenšete nebo zvětšete vzdálenost mezi hlavou kamery 8 a předmě- tem. Údržba a servis Údržba a čištění Ruční přístroj 1 neponořujte do vody ani do jiných kapalin. Inspekční kameru udržujte neustále čistou. Inspekční kameru a všechny pomůcky očistěte obzvlášť důkladně poté, co jste pracovali v místech se zdraví ohrožujícími látkami. Nečistoty otřete vlhkým, měkkým hadříkem. Nepoužívejte žádné čistící prostředky a rozpouštědla. Pravidelně čistěte zejména čočku kamery 10 a dbejte přitom na smotky. Zákaznická a poradenská služba Při všech dotazech a objednávkách náhradních dílů nezbytně prosím uvádějte 10-místné objednací číslo podle typového štítku inspekční kamery. Zákaznická služba zodpoví Vaše dotazy k opravě a údržbě Va- šeho výrobku a též k náhradním dílům. Technické výkresy a in- formace k náhradním dílům naleznete i na: www.bosch-pt.com Tým poradenské služby Bosch Vám rád pomůže při otázkách k našim výrobkům a jejich příslušenství. Czech Republic Robert Bosch odbytová s.r.o. Bosch Service Center PT K Vápence 1621/16 692 01 Mikulov Na www.bosch-pt.cz si si můžete objednat opravu Vašeho stroje nebo náhradní díly online. Tel.: 519 305700 Fax: 519 305705 E-Mail: servis.naradi@cz.bosch.com www.bosch.cz Zpracování odpadů Inspekční kameru, baterie, příslušenství a obaly je třeba ode- vzdat k ekologické recyklaci. Nevyhazujte inspekční kamery a akumulátory/baterie do do- movního odpadu! Pouze pro země EU: Podle evropské směrnice 2012/19/EU mu- sejí být neupotřebitelná elektrická zařízení a podle evropské směrnice 2006/66/ES vadné nebo opotřebované akumulátory/ba- terie rozebrané shromážděny a dodány k opětovnému zhodnocení nepoškozujícímu životní prostředí. Změny vyhrazeny. Slovensky Bezpečnostné pokyny Digitálna inšpekčná kamera Prečítajte si všetky Výstražné upozornenia a bezpečnostné pokyny. Zanedbanie dodr- žiavania Výstražných upozornení a pokynov uvedených v nasledujúcom texte môže mať za následok zásah elektrickým prúdom, spôsobiť požiar a/alebo ťažké poranenie. Inšpekčnú kameru nechávajte opravovať len kvalifiko- vanému odbornému personálu, ktorý používa originál- ne náhradné súčiastky. Tým sa zabezpečí, že bezpečnosť inšpekčnej kamery zostane zachovaná. Nepracujte s touto inšpekčnou kamerou v prostredí ohrozenom výbuchom, v ktorom sa nachádzajú horľavé kvapaliny, plyny alebo horľavý prípadne výbušný prach. V tejto inšpekčnej kamere sa môžu vytvárať iskry, ktoré by mohli uvedený prach alebo výpary zapáliť. Nesmerujte laserový lúč na osoby ani na zvieratá, ani sa nepozerajte do laserového lúča, dokonca ani z väčšej vzdialenosti. OBJ_BUCH-2377-001.book Page 51 Thursday, February 26, 2015 9:55 AM52 | Slovensky 1 609 92A 122 | (26.2.15) Bosch Power Tools Pred použitím inšpekčnej kamery prekontrolujte pra- covný priestor kamery. Žiadna súčiastka inšpekčnej kamery sa nesmie dostať do kontaktu s elektrickým ve- dením, s pohybujúcimi sa súčiastkami alebo s chemic- kými látkami. Prerušte prúdový obvod elektrických ve- dení, ktoré prechádzajú cez pracovný priestor inšpekč- nej kamery. Tieto opatrenia prispievajú k zníženiu rizika výbuchu, zásahu elektrickým prúdom a znižujú aj nebezpe- čenstvo vzniku vecných škôd. Používajte primerané osobné ochranné prostriedky, ako sú ochranné okuliare, pracovné rukavice alebo ochrannú dýchaciu masku, keď sa v pracovnom pries- tore nachádzajú zdraviu škodlivé látky. Kanály na odpa- dovú vodu alebo podobné priestory môžu obsahovať pev- né, kvapalné alebo plynné látky, ktoré sú jedovaté, infekč- né, leptavé alebo ohrozujúce zdravie iným spôsobom. Mimoriadny pozor dávajte na čistotu vtedy, keď pracu- jete v takom priestore, v ktorom sa nachádzajú zdraviu škodlivé látky. Počas práce nejedzte. Vyhýbajte sa kon- taktu so zdraviu škodlivými látkami a po práci si umyte ruky a ostatné časti tela, ktoré sa mohli dostať do kontaktu s tý- mi látkami, horúcim mydlovým roztokom. Tým sa zmenší riziko ohrozenia Vášho zdravia. Nestojte vo vode, keď používate túto inšpekčnú kame- ru. Pri práci vo vode existuje riziko zásahu elektrickým prú- dom. Magnet Nedávajte magnet 16 do blízkosti kardi- ostimulátorov. Prostredníctvom magnetu sa vytvára magnetické pole, ktoré môže ne- gatívne ovplyvňovať fungovanie kardiosti- mulátorov. Magnet 16 majte v dostatočnej vzdialenosti od magne- tických dátových nosičov a prístrojov citlivých na mag- netické polia. Následkom pôsobenia magnetu by mohlo prísť k nenávratnej strate uložených dát. Popis produktu a výkonu Vyklopte si láskavo vyklápaciu stranu s obrázkami inšpekčnej kamery a nechajte si ju vyklopenú po celý čas, keď čítate tento Návod na používanie. Používanie podľa určenia Táto digitálna inšpekčná kamera je vhodná na kontrolovanie ťažko prístupných alebo tmavých priestorov. Po namontovaní dodaných pomôcok na hlavu kamery je táto kamera vhodná aj na pohybovanie a odstraňovanie malých a ľahkých predme- tov (napríklad drobných skrutiek). Táto digitálna inšpekčná kamera sa nesmie používať na medi- cínske účely, takisto nie je určená ani na odstraňovanie upchatia rúr alebo na ťahanie káblov. Svetlo v hlave kamery je určené na osvetlenie priamej pracov- nej oblasti digitálnej kontrolnej kamery a nie je vhodné na osvetľovanie priestorov v domácnosti. Vyobrazené komponenty Číslovanie jednotlivých zobrazených komponentov sa vzťahu- je na zobrazenie inšpekčnej kamery na grafickej strane tohto Návodu. 1 Ručný prístroj 2 Tlačidlo vypínača 3 Tlačidlo pre čierno-biele zobrazovanie 4 Tlačidlo pre osvetlenie/jas 5 Displej 6 Tlačidlo funkcie zväčšenia 7 Kábel kamery 8 Hlava kamery 9 Lampička v hlave kamery 10 Objektív kamery 11 Vyťahovacia priehradka na batérie 12 Viečko priehradky na batérie 13 Aretácia veka priehradky na batérie 14 Prípojka kamery 15 Aretácia kábla kamery 16 Magnet 17 Háčik 18 Zrkadlo Zobrazovacie (indikačné) prvky a Stavový riadok b Nastavené zväčšenie c Nastavené osvetlenie/jas d Indikácia batérií e Zobrazenie Compass View s referenčným bodom (Up-Indicator) *Zobrazené alebo popísané príslušenstvo nepatrí celé do základ- nej výbavy produktu. Kompletné príslušenstvo nájdete v našom programe príslušenstva. Technické údaje Digitálna inšpekčná kamera GIC 120 Vecné číslo 3 601 B41 1.. Menovité napätie V= 6,0 Prevádzková teplota °C –10...+50 Teplota pri skladovaní (ručný prístroj bez batérií) °C –20...+60 Relatívna vlhkosť vzduchu % 5–95
