| Typ produktu | Bezdrátová vrtačka-šroubovák |
| Značka | Bosch |
| Model | GSR 18V Professional |
| Kategorie | Vrtačka |
| Jmenovité napětí | 18 V |
| Volnoběžné otáčky (1. rychlost) | 0–450 ot/min |
| Volnoběžné otáčky (2. rychlost) | 0–1450 ot/min |
| Max. krouticí moment (tvrdý/měkký) | 44 / 28 Nm |
| Max. průměr šroubování | 9 mm |
| Max. průměr vrtání do oceli | 11 mm |
| Max. průměr vrtání do dřeva | 32 mm |
| Rozsah upnutí sklíčidla | 1,5–10 mm |
| Závit vřetena | 1/2″ |
| Hmotnost (dle EPTA) | 2,1 kg |
| Napájení | Li-Ion akumulátor 18 V (není součástí) |
| Typ sklíčidla | Automatické sklíčidlo (bezklíčové) |
| Počet rychlostí | 2 (mechanické) |
| Nastavení krouticího momentu | 20 poloh + vrtání |
| Směr otáčení | Doprava / doleva |
| Speciální funkce | Automatické blokování vřetena, brzda zpomalení |
| Hladina hluku | < 70 dB(A); může přesáhnout 80 dB(A) |
| Vibrace (vrtání kovu) | < 2,5 m/s² (K=1 m/s²) |
| Údržba a čištění | Čistěte ventilační otvory; používejte originální díly Bosch |
| Bezpečnost | Používejte ochranu sluchu a ochranné brýle |
| Náhradní díly a opravitelnost | Servis Bosch; náhradní díly k dispozici na www.bosch-pt.com |
Často kladené otázky - GSR 18V Professional BOSCH
Dotazy uživatelů ohledně GSR 18V Professional BOSCH
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Vrtačka ve formátu PDF zdarma! Najděte svůj návod GSR 18V Professional - BOSCH a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. GSR 18V Professional značky BOSCH.
NÁVOD K OBSLUZE GSR 18V Professional BOSCH
csPůvodní návod k použivání

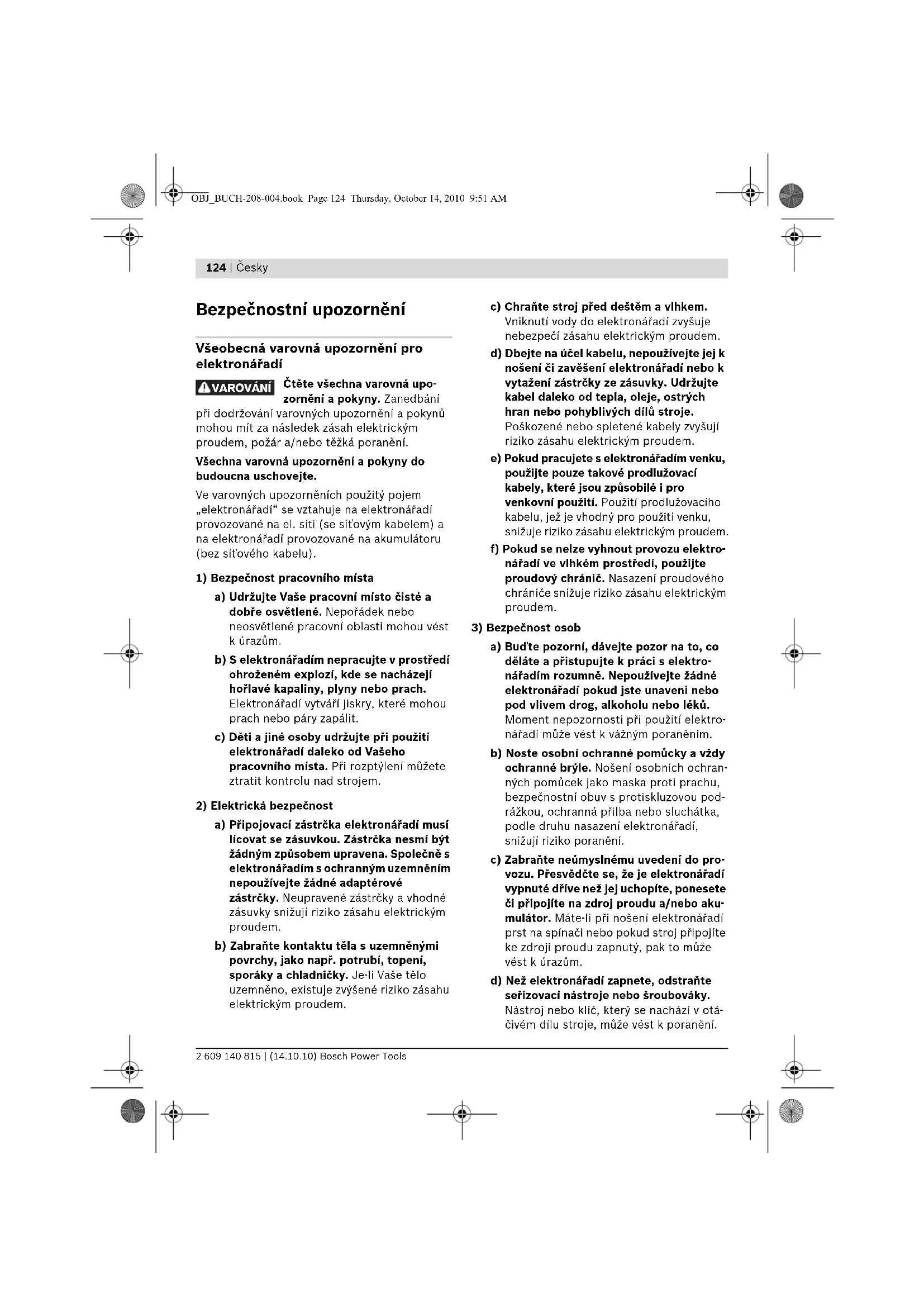

Bezpečnostní upozornění
Všeobecná varovná upozornění pro elektronářadí
VAROVÁNÍ
Čtěte všechna varovná upozornění a pokyny. Zanedbání
při dodržování varovných upozornění a pokynů mohou mít za následek zásah elektrickým proudem, požár a/nebo těžká poranění.
Všechna varovná upozornění a pokyny do budoucna uschovejte.
Ve varovných upozorněních použitý pojem „elektronářadí“ se vztahuje na elektronářadí provozované na el. síti (se síťovým kabelem) a na elektronářadí provozované na akumulátoru (bez síťového kabelu).
1) Bezpečnost pracovního místa
a) Udržujte Vaše pracovní místo čisté a dobře osvětlené. Nepořádek nebo neosvětlené pracovní oblasti mohou vést k úrazům.
b) S elektronářadím nepracujte v prostředí ohroženém explozi, kde se nacházejí hořlavé kapaliny, plyny nebo prach.
Elektronářadí vytváří jiskry, které mohou prach nebo páry zapálit.
c) Děti a jiné osoby udržujte při použití elektronářadí daleko od Vašeho pracovního místa. Při rozptylení můžete ztratit kontrolu nad strojem.
2) Elektrická bezpečnost
a) Připojovací zástrčka elektronářadí musí lícovat se zásuvkou. Zástrčka nesmí být žádným způsobem upravena. Společně s elektronářadím s ochranným uzemněním nepoužívejte žádné adaptérové zástrčky. Neupravené zástrčky a vhodné zásuvky snižují riziko zásahu elektrickým proudem.
b) Zabraňte kontaktu těla s uzemněnými povrchy, jako např. potrubí, topení, sporáky a chladničky. Je-li Vaše tělo uzemněno, existuje zvýšené riziko zásahu elektrickým proudem.
c) Chraňte stroj před deštěm a vlhkem.
Vniknutí vody do elektronářadí zvyšuje nebezpečí zásahu elektrickým proudem.
d) Dbejte na účel kabelu, nepoužívejte jej k nošení či zavěšení elektronářadí nebo k vytažení zástrčky ze zásuvky. Udržujte kabel daleko od tepla, oleje, ostrých hran nebo pohyblivých dílů stroje.
Poškozené nebo spletené kabely zvyšují riziko zásahu elektrickým proudem.
e) Pokud pracujete s elektronářadím venku, použijte pouze takové prodlužovací kabely, které jsou způsobilé i pro venkovní použití. Použití prodlužovacího kabelu, jež je vhodný pro použití venku, snížuje riziko zásahu elektrickým proudem.
f) Pokud se nelze vyhnout provozu elektronářadi ve vlhkém prostředí, použijte proudový chránič. Nasazení proudového chrániče snižuje riziko zásahu elektrickým proudem.
a) Bud'te pozorní, dávejte pozor na to, co děláte a přístupujte k práci s elektronářadím rozumně. Nepoužívejte žádné elektronářadí pokud jeste unavení nebo pod vlivem drog, alkoholu nebo léků.
Moment nepozornosti při použití elektronářadí může vést k vážným poraněním.
b) Noste osobní ochranné pomůcky a vždy ochranné brýle. Nošení osobních ochranných pomůcek jako maska proti prachu, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo sluchátka, podle druhu nasazení elektronářadí, snížují riziko poranění.
c) Zabraňte neúmyslnému uvedení do provozu. Přesvědčte se, že je elektronářadí vypnuté dříve než jej uchopíte, ponesete či připojíte na zdroj proudu a/nebo akumulátor. Máte-li při nošení elektronářadí prst na spínači nebo pokud stroj připojíte ke zdroji proudu zapnutý, pak to může vést k úrazům.
d) Než elektronářadi zapnete, odstraňte seřizovací nástroje nebo šroubováky.
Nástroj nebo klíč, který se nachází v otáčivém dílu stroje, může vést k poranění.
3) Bezpečnost osob
Česky | 125
e) Vyvarujte se abnormálního držení těla. Zajistěte si bezpečný postoj a udržujte vždy rovnováhu. Tím můžete elektro-nářadí v neočekávaných situacích lépe kontrolovat.
f) Noste vhodný oděv. Nenoste žádný volný oděv nebo šperky. Vlasy, oděv a rukavice udržujte daleko od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se díly.
g) Lze-li namontovat odsávací či zachycující přípravky, přesvědčte se, že jsou připojeny a správně použity. Použití odsávání prachu může snížit ohrožení prachem.
4) Svědomité zacházení a používání elektronářadí
a) Stroj nepřetěžujte. Pro svou práci použijte k tomu určené elektronářadí. S vhodným elektronářadím budete pracovat v udané oblasti výkonu lépe a bezpečněji.
b) Nepoužívejte žádné elektronářadi, jehož spínač je vadný. Elektronářadí, které nelze zapnout či vypnout je nebezpečné a musí se opravit.
c) Než provedete seřízeni stroje, výměnu dílů příslušenství nebo stroj odložíte, vytáhněte zástrčku ze zásuvky a/nebo odstraňte akumulátor. Toto preventivní opatření zabrání neúmyslnému zapnutí elektronářadí.
d) Uchovávejte nepoužívané elektronářadí mimo dosah dětí. Nenechte stroj používat osobám, které se strojem nejsou seznámeny nebo nečetly tyto pokyny.
Elektronářadí je nebezpečné, je-li používáno nezkušenými osobami.
e) Pečujte o elektronářadí svědomitě. Zkontrolujte, zda pohyblivé díly stroje bezvadně fungují a nevzpřičují se, zda díly nejsou zlomené nebo poškozené tak, že je omezena funkce elektronářadí. Poškozené díly nechte před nasazením stroje opravit. Mnoho úrazů má přičinu ve špatně udržovaném elektronářadí.
f) Řezné nástroje udržujte ostré a čisté. Pečlivě ošetřované Řezné nástroje s ostrými řeznými hranami se méně vzpřičují a dají se lehčejí vést.
g) Používejte elektronářadí, příslušenství, nasazovací nástroje apod. podle těchto pokynů. Respektujte přitom pracovní podmínky a prováděnou činnost. Použití elektronářadí pro jiné než určující použití může vést k nebezpečným situacím.
5) Svědomité zacházení a používání akumulátorového nářadí
a) Akumulátory nabíjejte pouze v nabíječce, která je doporučena výrobcem. Pro nabíječku, která je vhodná pro určitý druh akumulátorů, existuje nebezpečí požáru, je-li používána s jinými akumulátory.
b) Do elektronářadí používejte pouze k tomu určené akumulátory. Použití jiných akumulátorů může vést k poraněním a požárům.
c) Nepouživaný akumulátor uchovávejte mimo kancelářské sponky, mince, klíče, hřebíky, šrouby nebo jiné drobné kovové předměty, které mohou způsobit přemostění kontaktů. Zkrat mezi kontakty akumulátoru může mít za následek opáleniny nebo požár.
d) Při špatném použití může z akumulátoru vytéci kapalina. Zabraňte kontaktu s ní. Při náhodném kontaktu opláchněte místo vodou. Pokud kapalina vnikne do očí, navštivte navíc i lékaře. Vytékající akumulátorová kapalina může způsobit podráždění pokožky nebo popáleniny.
6) Servis
a) Nechte Vaše elektronářadi opravit pouze kvalifikovaným odborným personálem a pouze s originálními náhradními díly. Tím bude zajištěno, že bezpečnost stroje zůstane zachována.
126 | Česky
Bezpečnostní předpisy pro vrtačky a šroubováky
Pokud provádíte práce, při nichž může nasazovací nástroj nebo šroub zasáhnout skrytá elektrická vedení, pak stroj držte na na izolovaných plochách rukojeti. Kontakt s elektrickým vedením pod napětím může uvést napětí i na kovové díly stroje a vést k zásahu elektrickým proudem.
Použijte vhodná hledací zařízení k vyhledání skrytých rozvodných vedení nebo přizvěte místní dodavatelskou společnost. Kontakt s elektrickým vedením může vést k požáru a elektrickému úderu. Poškození plynového vedení může vést k explozi. Proniknutí do vodovodního potrubí způsobí věcné škody.
Elektronářadí okamžitě vypněte, pokud se nasazovací nástroj zablokuje. Bud'te připraveni na vysoké reakční momenty, které způsobují zpětný ráz. Nasazovací nástroj se zablokuje když:
- je elektronářadí přetížené nebo - se v opracovávaném obrobku vzpříčí.
Držte elektronářadí pevně. Při utahování a povolování šroubů se mohou krátkodobě vyskytovat vysoké reakční momenty.
Zajistěte obrobek. Obrobek pevně uchycený upínacím přípravkem nebo svěrákem je držen bezpečněji než Vaší rukou.
▶ Než jej odložíte, počkejte až se elektro-nářadí zastaví. Nasazovací nástroj se může vzpříčit a vést ke ztrátě kontroly nad elektro-nářadím.
▶ Neotvírejte akumulátor. Existuje nebezpečí zkratu.
Chraňte akumulátor před horkem, např. i před trvalým slunečním zářením, ohněm, vodou a vlhkostí. Existuje nebezpečí výbuchu.
Použivejte pouze originální akumulátory Bosch s napětím uvedeným na typovém štítku Vašeho elektronářadí. Pří používání jiných akumulátorů, např. napodobenin, přepracovaných akumulátorů nebo cizích výrobků, existuje nebezpečí zranění a též věcných škod díky explodujícím akumulátorům.
Funkční popis
Čtěte všechna varovná upozornění a pokyny. Zanedbání při dodržování varovných upozornění a pokynů mohou mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění.
Vyklopte prosím odklápěcí stranu se zobrazením stroje a nechte tuto stranu během čtení návodu k obsluze otevřenou.
Určené použití
Elektronářadí je určeno k zašroubování a uvolňování šroubů a též k vrtání do dřeva, kovu, keramiky a plastu.
Zobrazené komponenty
Číslování zobrazených komponent se vztahuje na zobrazení elektronářadi na grafické straně.
1 Rychloupínací sklíčidlo
2 Nastavovací kroužek předvolby krouticího momentu
3 Přepínač volby převodu
4 Šroubovací bit*
5 Odjišťovací tlačítko akumulátoru
6 Akumulátor*
7 Přepínač směru otáčení
8 Spínač
9 Rukojet' (izolovaná plocha rukojeti)
10 Univerzální držák bitů*
11 Pojistný šroub rychloupínacího sklíčidla
12 Klíč na vnitřní šestihrany**
*Zobrazené nebo popsané příslušenství nepatří k standardnímu obsahu dodávky. Kompletní příslušenství naleznete v našem programu příslušenství.
**běžně v obchodě (není v obsahu dodávky)
Česky | 127
Informace o hluku a vibracích
Naměřené hodnoty hluku zjištěny podle EN 60745.
Vážená hodnota hladiny akustického tlaku stroje A je typicky menší než 70 dB(A).
Nepřesnost K = 3 dB.
Hladina hluku může při práci překročit 80 dB(A).
Noste chrániče sluchu!
Celková hodnota vibrací (vektorový součet tří os) zjištěna podle EN 60745:
Vrtání do kovu: hodnota emise vibrací a_h<2,5 m/s^2 , nepřesnost K=1 m/s^2 ,
Šroubováni: hodnota emise vibraci a_h<2,5 m/s , nepřesnost K=1 m/s^2 .
V těchto pokynech uvedená úroveň vibrací byla změřena podle měřících metod normovaných v EN 60745 a může být použita pro vzájemné porovnání elektronářadí. Hodí se i pro předběžný odhad zatížení vibracemi.
Uvedená úroveň vibrací reprezentuje hlavní použití elektronářadí. Pokud ovšem bude elektronářadí nasazeno pro jiná použití, s odlišnými nasazovacími nástroji nebo s nedostatečnou údržbou, může se úroveň vibrací lišit. To může zatíženi vibracemi po celou pracovní dobu zřetelně zvýšit.
Pro přesný odhad zatížení vibracemi by měly být zohledněny i doby, v nichž je stroj vypnutý nebo sice běži, ale fakticky není nasazen. To může zatížení vibracemi po celou pracovní dobu zřetelně zredukovat.
Stanovte dodatečná bezpečnostní opatření k ochraně obsluhy před účinky vibrací jako např.: údržba elektronářadí a nasazovacích nástrojů, udržování teplých rukou, organizace pracovních procesů.
Technická data
| Akumulátorový vrtací šroubovák | GSR ... Professional | 12 V 12 V 14,4 V 14,4 V 18 V | ||||
| Objednací číslo | 3 601 J95 ... | 500 501 400 401 300 | ||||
| Jmenovité napětí | V= 12 12 14,4 14,4 18 | |||||
| Otáčky naprázdno | ||||||
| - 1. stupeň | min^-1 | 0 - 400 | 0 - 400 | 0 - 400 | 0 - 400 | 0 - 450 |
| - 2. stupeň | min^-1 | 0 - 1400 | 0 - 1400 | 0 - 1400 | 0 - 1400 | 0 - 1450 |
| max. kroutici moment tvrdý/měkký šroubový spoj podle ISO 5393 | Nm | 34/20 | 36/20 | 38/22 | 42/22 | 44/28 |
| max. průměr šroubu | mm | 7 | 7 | 8 | 8 | 9 |
| max. průměr vrtání | ||||||
| - Ocel | mm | 10 | 13 | 10 | 13 | 11 |
| - Dřevo | mm | 25 | 28 | 32 | 35 | 32 |
| Rozsah upnutí vrtacího sklíčidla | mm | 1,5 - 10 | 1,5 - 13 | 1,5 - 10 | 1,5 - 13 | 1,5 - 10 |
| Závit vrtacího vřetene | 12" | 12" | 12" | 12" | 12" | |
| Hmotnost podle EPTA-Procedure 01/2003 | kg | 1,8 | 1,9 | 1,9 | 2,0 | 2,1 |
Technická data zji tna s akumulátorem typu 2,0 Ah NiCd.
Dbejte prosím objednacího čísla na typovém štítku Vašeho elektronářadí. Obchodní označení jednotlivých elektronářadí se mohou měnit.
Bosch Power Tools 2 609 140 815 | (14.10.10)
128 | Česky
Prohlášení o shodě CE
Prohlašujeme v plné naší zodpovědnosti, že v odstavci „Technická data“ popsaný výrobek je v souladu s následujícími normami nebo normativními dokumenty: EN 60745 podle ustanovení směrnic 2004/108/ES, 2006/42/ES.
Technická dokumentace u: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen
Nabíjení akumulátoru
Nový nebo dlouhou dobu nepoužívaný akumulátor dává svůj plný výkon až po ca. 5 nabíjecích a vybijecích cyklech.
K odejmutí akumulátoru 6 stlačte odjišťovací tlačitko 5 a vytáhněte akumulátor dolů z elektro-nářadí. Nepoužívejte přitom žádné násilí.
Akumulátor je vybaven kontrolou teploty NTC, která dovolí nabíjení pouze v rozmezí teplot 0 °C a 45 °C. Tim se dosáhne vysoké životnosti akumulátoru.
Výrazně nižší provozní doba po nabití ukazuje, že je akumulátor opotřebován a musí být vyměněn.
Dbejte upozornění k zpracování odpadu.
Výměna nástroje (viz obr. A)
Před každou prací na elektronářadi (např. údržba, výměna nástroje apod.) a též při jeho přepravě a uložení dejte přepínač směru otáčení do střední polohy. Při neúmyslném stlačení spínače existuje nebezpečí poranění.
Při nestlačeném spínači 8 je vrtací vřeteno zaaretované. To umožňuje rychlou, pohodlnou a jednoduchou výměnu nástroje ve sklíčidle.
Otevřete rychloupínací sklíčidlo 1 otáčením ve směru 0, až lze vložit nástroj. Vložte nástroj.
Otáčejte pouzdro rychloupínaciho sklíčidla 1 silou ruky ve směru ☎ až už není slyšet žádné přeskakování. Vrtací sklíčidlo se tím automaticky zajistí.
Zajištění se opět uvolní, pokud budete k odstranění nástroje otáčet pouzdrem v protisměru.
Výměna sklíčidla
▶ Pred každou prací na elektronářadí (např. údržba, výměna nástroje apod.) a též při jeho přepravě a uložení dejte přepínač směru otáčení do střední polohy. Při neúmyslném stlačení spínače existuje nebezpečí poranění.
Odstranění pojistného šroubu (viz obr. B)
Rychloupínací sklíčidlo 1 je proti neúmyslnému uvolnění z vrtacího vřetene zajištěno pojistným šroubem 11. Zcela otevřete rychloupínací sklíčidlo 1 a pojistný šroub 11 vyšroubujte ve směru 0 ven. Dbejte na to, že pojistný šroub má levý závit.
Demontáž sklíčidla (viz obr. C)
Upněte klíč na vnitřní šestihrany 12 krátkou stopkou do rychloupínacího skličidla 1.
Elektronářadí položte na stabilní podklad, např. pracovní stůl. Elektronářadí pevně podržte a rychloupínací sklíčidlo 1 uvolněte otáčením klíče na vnitřní šestihrany 12 ve směru ①. Pevně usazené rychloupínací sklíčidlo se uvolní lehkým úderem na dlouhou stopku klíče na vnitřní šestihrany 12. Klíč na vnitřní šestihrany odstraňte z rychloupínacího sklíčidla a sklíčidlo zcela odšroubujte.
Montáž sklíčidla (viz obr. D)
Montáž rychloupínacího skličidla se provádí v opačném pořadí.
Sklíčidlo musí být utaženo utahovacím momentem ca. 20–25 Nm.
Česky | 129
Do otevřeného rychloupínacího sklíčidla našroubujte proti směru hodinových ručiček pojistný šroub 11. Pokaždé použijte nový pojistný šroub, poněvadž na jeho závitu je nanesené pojistná lepící hmota, jež ztrácí při vícenásobném použití svůj účinek.
Odsávání prachu/třísek
Prach materiálů jako olovoobsahující nátěry, některé druhy dřeva, minerálů a kovu mohou být zdraví škodlivé. Kontakt s prachem nebo vdechnutí mohou vyvolat alergické reakce a/nebo onemocnění dýchacích cest obsluhy nebo v blízkosti se nacházejících osob. Určitý prach jako dubový nebo bukový prach je pokládán za karcinogenní, zvlástě ve spojení s přídavnými látkami pro ošetření dřeva (chromát, ochranné prostředky na dřevo). Materiál obsahující azbest směji opracovávat pouze specialisté.
- Pečujte o dobré větrání pracovního prostoru.
- Je doporučeno nosit ochrannou dýchací masku s třídou filtru P2.
Dbejte ve Vaší zemi platných předpisů pro opracovávané materiály.
▶ Vyvarujte se usazenin prachu na pracovišti. Prach se může lehce vznítit.
Provoz
Uvedení do provozu
Nasazení akumulátoru
- Používejte pouze originální akumulátory Bosch O-Pack s napětím uvedeným na typovém štítku Vašeho elektronářadí.
Používání jiných akumulátorů může vést k poraněním a nebezpeči požáru.
Nastavte přepínač směru otáčení 7 na střed, aby se zabránilo neúmyslnému zapnutí. Nasad'te nabitý akumulátor 6 do držadla až citelně zaskočí a spolehlivě přiléhá k držadlu.
Nastavení směru otáčení (viz obr. E)
Pomocí přepínače směru otáčení 7 můžete změnit směr otáčení elektronářadí. Při stlačeném spínači 8 to však není možné.
Chod vpravo: Při vrtání a zašroubování šroubů stlačte přepínač směru otáčení 7 vlevo až na doraz.
Chod vlevo: K uvolnění popř. vyšroubování šroubů přetlačte přepínač směru otáčení 7 vpravo až na doraz.
Předvolba kroutícího momentu
Pomocí nastavovacího kroužku předvolby kroutícího momentu 2 můžete předvolit potřebný kroutící moment v 20 stupních. Při správném nastavení se nástroj zastaví, jakmile je šroub v jedné rovině zašroubován do materiálu popř. je dosaženo nastaveného kroutícího momentu. V poloze „“ je přeskakovací spojka deaktivovaná, např. pro vrtání.
Při vyšroubování šroubů případně zvolte vyšší nastavení ev. nastavte na symbol „“ .
Mechanická volba převodu
▶ Přepínač volby převodu 3 ovládejte jen za klidového stavu elektronářadí.
Pomocí přepínače volby převodu 3 můžete předvolit 2 rozsahy počtu otáček.
Stupeň l:
Nižší rozsah počtu otáček; pro šroubování nebo práce s velkým průměrem vrtání.
Stupeň II:
Vyšší rozsah počtu otáček; pro práce s malým průměrem vrtání.
Pokud nelze posunout přepínač volby převodu 3 až na doraz, pootočte o něco skličidlo s vrtákem.
Zapnutí - vypnutí
K uvedení elektronářadí do provozu stlačte spínač 8 a podržte jej stlačený.
K vypnutí elektronářadí spínač 8 uvolněte.
Nastaveni počtu otáček
Počet otáček zapnutého elektronářadí můžete plynule regulovat podle toho, jak dalece stlačíte spínač 8.
130 | Česky
Lehký tlak na spínač 8 způsobí nízký počet otáček. S rostoucím tlakem se počet otáček zvyšuje.
Plně automatická aretace vřetene (Auto-Lock)
Při nestlačeném spínači 8 jsou vrtací vřeteno a tím i nástrojový držák zaaretovány.
To umožňuje zašroubování šroubů i při vybitém akumulátoru popř. použití elektronářadí jako šroubováku.
Doběhová brzda
Při uvolnění spínače 8 se sklíčidlo zabrzdí a tím se zabráni doběhu nástroje.
Při zašroubování šroubů uvolněte spínač 8 teprve poté, když je šroub v jedné rovině zašroubován do obrobku. Hlava šroubu pak nepronikne do obrobku.
Pracovní pokyny
▶ Na šroub nasad'te pouze vypnuté elektronářadí. Otáčející se nasazovací nástroje mohou sklouznout.
Po delší práci s malými otáčkami by jste měli stroj k ochlazení nechat běžet naprázdno ca. 3 minuty při maximálních otáčkách.
Při vrtání do kovu použijte pouze bezvadné, naostřené vrtáky HSS (HSS=vysokovýkonná rychlořezná ocel). Odpovídající kvalitu zaručuje program příslušenství Bosch.
Před zašroubováním větších, delších šroubů do tvrdých materiálů byste měli předvrtat otvor s průměrem jádra závitu do zhruba ^2/_3 délky šroubu.
Údržba a servis
Údržba a čištění
▶ Před každou prací na elektronářadí (např. údržba, výměna nástroje apod.) a též při jeho přepravě a uložení dejte přepínač směru otáčení do střední polohy. Při neúmyslném stlačení spínače existuje nebezpečí poranění.
▶ Udržujte elektronářadí a větrací otvory čisté, abyste pracovali dobře a bezpečně.
Pokud dojde i přes pečlivou výrobu a náročné kontroly k poruše stroje, svěřte provedení opravy autorizovanému servisnímu středisku pro elektronářadí firmy Bosch.
Při všech dotazech a objednávkách náhradních dílů nezbytně prosím uvádějte 10-místné objednací číslo podle typového štítku elektronářadí.
Zákaznická a poradenská služba
Zákaznická služba zodpoví Vaše dotazy k opravě a údržbě Vašeho výrobku a též k náhradním dílům. Technické výkresy a informace k náhradním dílům naleznete i na:
www.bosch-pt.com
Tým poradenské služby Bosch Vám rád pomůže při otázkách ke koupi, používání a nastavení výrobků a příslušenství.
Czech Republic
Robert Bosch odbytová s.r.o.
Elektronářadí, příslušenství a obaly by měly být dodány k opětovnému zhodnocení nepoškozujícímu životní prostředí.
Elektronářadí a akumulátory/baterie neodhazujte do domovního odpadu!
Pouze pro země EU:
Podle evropské směrnice 2002/96/ES musí být neupotře-bitelné elektronářadí a podle evropské směrnice 2006/66/ES vadné nebo opotřebované akumulátory/baterie rozebrané
shromážděny a dodány k opětovnému zhodnocení nepoškozujícímu životní prostředí.
Česky | 131
Akumulátory/baterie:
Ni-Cd: Nikl-kadmium
Pozor: tyto akumulátory obsahují kadmium, vysoce jedovatý těžký kov.
Ni-MH: Nikl-metalhydrid
Změny vyhrazeny.
132 | Slovensky
Bezpečnostné pokyny
Všeobecné výstražné upozornenia a bezpečnostné pokyny
1) Bezpečnost' na pracovisku
2) Elektrická bezpečnost'
Bezpečnostné pokyny pre vítačky a skrutkovače
Použivajte chrániče sluchu!
Technické údaje zist'ované s akumulátorovou batériou 2,0 Ah NiCd – akkupack.
Všimnite si láskavo vecné číslo na typovom štítku svojho ručného elektrického náradia. Obchodné názvy jednotlivých produktov sa môžu odlišovat'.
Vyhlásenie o konformite CE
Rychloupínacie skľučovadlo 1 je proti uvoľneniu vrtacieho vretena zaistené poistnou skrutkou 11. Otvorte celkom rychloupínacie skľučovadlo 1 a poistnú skrutku 11 otáčaním v smere otáčania 0 vyskrutkujte. Nezabudnite na to, že poistná skrutka má l'avý závit.
Vysoký rozsah obrátok; na práce s malým vřitacím priemerom.
Ak sa pri zastavenom náradí nedá otočit' prepínač rýchlostných stupňov 3 posunút' až na doraz, hnacie vreteno s vrtákom trochu pootočte.
Zapínanie/vypínanie
Na zapnutie ručného elektrického náradia stlačte vypínač 8 a držte ho stlačený.
Na vypnutie ručného elektrického náradia vypínač 8 uvolnite.
Nastavenie počtu obrátok
Mierny tlak na vypínač 8 vyvolá nízky počet obrátok. Pri zvýšení tlaku sa počet obrátok zvýši.
Plnoautomatická aretácia vretena (Auto-Lock)
Ak nie je stlačený vypínač 8 vrtacie vreteno je zaaretované, a tým aj upínací mechanizmus (skl'učovadlo).
Pri uvoľnení vypínača 8 sa skľučovadlo zabrzdí, a tým sa zabráni dobiehaniu pracovného nástroja.
Servisné stredisko a poradenská služba pre zákazníkov
Neodhadzujte ručné elektrické náradie ani akumulátory/batérie do komunálneho odpadu!
Len pre krajiny EÚ:
Ni-Cd: Nikel-kadmiové
