| Termék típusa | Akkus fúró-csavarozó |
| Márka | Bosch |
| Modell | GSR 18V Professional |
| Kategória | Fúró |
| Névleges feszültség | 18 V |
| Üresjárati fordulatszám (1. fokozat) | 0–450 1/perc |
| Üresjárati fordulatszám (2. fokozat) | 0–1450 1/perc |
| Max. nyomaték (kemény/lágy) | 44/28 Nm |
| Max. csavarozási átmérő | 9 mm |
| Max. fúrási átmérő acélban | 11 mm |
| Max. fúrási átmérő fában | 32 mm |
| Tokmány befogási tartománya | 1,5–10 mm |
| Orsómenet | 1/2″ |
| Súly (EPTA szerint) | 2,1 kg |
| Tápellátás | Li-Ion 18 V akkumulátor (nem tartozék) |
| Tokmány típusa | Gyorskötő tokmány (kulcs nélküli) |
| Sebességfokozatok száma | 2 (mechanikus) |
| Nyomatékbeállítás | 20 pozíció + fúrás |
| Forgásirány | Jobbra / balra |
| Különleges funkciók | Automatikus orsózár, lassítófék |
| Zajszint | < 70 dB(A); meghaladhatja a 80 dB(A)-t |
| Vibráció (fémfúrás) | < 2,5 m/s² (K=1 m/s²) |
| Karbantartás és tisztítás | Tisztítsa meg a szellőzőnyílásokat; használjon eredeti Bosch alkatrészeket |
| Biztonság | Viseljen hallásvédőt és védőszemüveget |
| Pótalkatrészek és javíthatóság | Bosch szerviz; pótalkatrészek elérhetők a www.bosch-pt.com oldalon |
Gyakran ismételt kérdések - GSR 18V Professional BOSCH
Felhasználói kérdések a következőről GSR 18V Professional BOSCH
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Fúró PDF formátumban ingyenesen! Találja meg kézikönyvét GSR 18V Professional - BOSCH és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. GSR 18V Professional márka BOSCH.
HASZNÁLATI ÚTMUTATÓ GSR 18V Professional BOSCH
elPrwtótno obnyiów хрònc

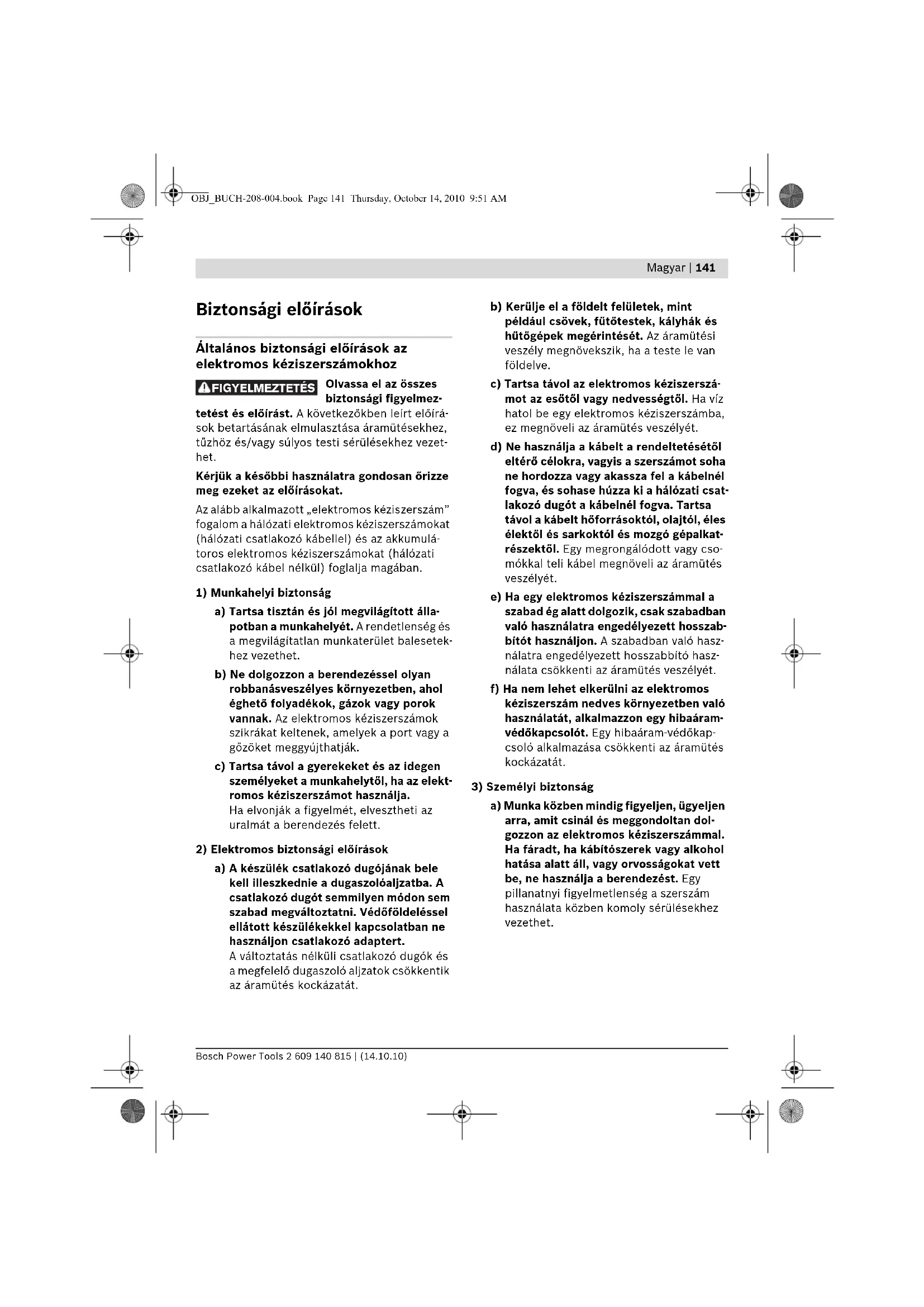

huEredeti használati utasítás
Magyar ....Oldal 141
Biztonsági előírások
Általános biztonsági előírások az elektromos kéziszerszámokhoz
FIGYELMEZTETÉS
Olvassa el az összes biztonsági figyelmez-
tetést és előírást. A következőkben leírt előírások betartásának elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet.
Kérjük a későbbi használatra gondosan örizze meg ezeket az előírásokat.
Az alább alkalmazott „elektromos kéziszerszám” fogalom a hálózati elektromos kéziszerszámokat (hálózati csatlakozó kábellel) és az akkumulátoros elektromos kéziszerszámokat (hálózati csatlakozó kábel nélkül) foglalja magában.
1) Munkahelyi biztonság
a) Tartsa tisztán és jól megvilágított állapotban a munkahelyét. A rendetlenség és a megvilágítatlan munkaterület balesetekhez vezethet.
b) Ne dolgozzon a berendezéssel olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok vannak. Az elektromos kéziszerszámok szikrákat keltenek, amelyek a port vagy a gözöket meggyújthatják.
c) Tartsa távol a gyerekeket és az idegen személyeket a munkahelytöl, ha az elektromos kéziszerszámot használja.
Ha elvonják a figyelmét, elvesztheti az uralmát a berendezés felett.
2) Elektromos biztonsági előírások
a) A készülék csatlakozó dugójának bele kell illeszkednie a dugaszolóaljzatba. A csatlakozó dugót semmilyen módon sem szabad megváltoztatni. Védöföldeléssel ellátott készülékekkel kapcsolatban ne használjon csatlakozó adaptert.
A változtatás nélküli csatlakozó dugók és a megfelelő dugaszoló aljzatok csökkentik az áramütés kockázatát.
b) Kerülje el a földelt felületek, mint például csövek, fütötestek, kályhák és hütögépek megérintését. Az áramütési veszély megnövekszik, ha a teste le van földelve.
c) Tartsa távol az elektromos kéziszerszá-mot az esötöl vagy nedvességtöl. Ha víz hatol be egy elektromos kéziszerszámba, ez megnöveli az áramütés veszélyét.
d) Ne használja a kábelt a rendeltetésétől eltérő célokra, vagyis a szerszámot soha ne hordozza vagy akassza fel a kábelnél fogva, és sohase húzza ki a hálózati csatlakozó dugót a kábelnél fogva. Tartsa távol a kábelt höforrásoktól, olajtól, éles élektöl és sarkoktól és mozgó gépalkatrészektöl. Egy megrongálódott vagy csomókkal teli kábel megnöveli az áramütés veszélyét.
e) Ha egy elektromos kéziszerszámmal a szabad ég alatt dolgozik, csak szabadban való használatra engedélyezett hosszabbítót használjon. A szabadban való használatra engedélyezett hosszabbító használata csökkenti az áramütés veszélyét.
f) Ha nem lehet elkerülni az elektromos kéziszerszám nedves környezetben való használatát, alkalmazzon egy hibaáram-védőkapcsolót. Egy hibaáram-védőkap-csoló alkalmazása csökkenti az áramütés kockázatát.
3) Személyi biztonság
a) Munka közben mindig figyeljen, ügyeljen arra, amit csinál és meggondoltan dolgozzon az elektromos kéziszerszámmal. Ha fáradt, ha kábítószerek vagy alkohol hatása alatt áll, vagy orvosságokat vett be, ne használja a berendezést. Egy pillanatnyi figyelmetlenség a szerszám használata közben komoly sérülésekhez vezethet.
142 | Magyar
b) Viseljen személyi védőfelszerelést és mindig viseljen védőszemüveget.
A személyi védőfelszerelések, mint porvédő álarc, csúszásbiztos védőcipő, védősapka és fülvédő használata az elektromos kéziszerszám használata jellegének megfelelően csökkenti a személyi sérülések kockázatát.
c) Kerülje el a készülék akaratlan üzembe helyezését. Győződjön meg arról, hogy az elektromos kéziszerszám ki van kapcsolva, mielött bedugná a csatlakozó dugót a dugaszolóaljzatba, csatlakoztatná az akkumulátor-csomagot, és mielött felvenné és vinni kezdené az elektromos kéziszerszámot. Ha az elektromos kéziszerszám felemelése közben az ujját a kapcsolón tartja, vagy ha a készüléket bekapcsolt állapotban csatlakoztatja az áramforráshoz, ez balesetekhez vezethet.
d) Az elektromos kéziszerszám bekapcsolása előtt okvetlenül távolítsa el a beállítószerszámokat vagy csavarkulcsokat. Az elektromos kéziszerszám forgó részeiben felejtett beállítószerszám vagy csavarkulcs sérüléseket okozhat.
e) Ne becsülje túl önmagát. Kerülje el a normálistól eltérő testtartást, ügyeljen arra, hogy mindig biztosan álljon és az egyensúlyát megtartsa. Így az elektromos kéziszerszám felett váratlan helyzetekben is jobban tud uralkodni.
f) Viseljen megfelelő ruhát. Ne viseljen bő ruhát vagy ékszereket. Tartsa távol a haját, a ruháját és a kesztyűjét a mozgó részektől. A bő ruhát, az ékszereket és a hosszú hajat a mozgó alkatrészek magukkal ránthatják.
g) Ha az elektromos kéziszerszámra fel lehet szerelni a por elszívásához és összegyűjtéséhez szükséges berendezéseket, ellenőrizze, hogy azok megfelelő módon hozzá vannak kapcsolva a készülékhez és rendeltetésüknek megfelelően működnek. A porgyűjtő berendezések használata csökkenti a munka során keletkező por veszélyes hatását.
4) Az elektromos kéziszerszámok gondos kezelése és használata
a) Ne terhelje túl a berendezést. A munkájához csak az arra szolgáló elektromos kéziszerszámot használja. Egy alkalmas elektromos kéziszerszámmal a megadott teljesítménytartományon belül jobban és biztonságosabban lehet dolgozni.
b) Ne használjon olyan elektromos kéziszerszámot, amelynek a kapcsolója elromlott. Egy olyan elektromos kéziszerszám, amelyet nem lehet sem be-, sem kikapcsolni, veszélyes és meg kell javíttatni.
c) Húzza ki a csatlakozó dugót a dugaszoló-aljzatból és/vagy az akkumulátor-csomagot az elektromos kéziszerszámból, mi-elött az elektromos kéziszerszámon beállítási munkákat végez, tartozékokat cserél vagy a szerszámot tárolásra elteszi. Ez az elővigyázatossági intézkedés meggátolja a szerszám akaratlan üzembe helyezését.
d) A használaton kívüll elektromos kéziszerszámokat olyan helyen tárolja, ahol azokhoz gyerekek nem férhetnek hozzá. Ne hagyja, hogy olyan személyek használják az elektromos kéziszerszámot, akik nem ismerik a szerszámot, vagy nem olvasták el ezt az útmutatót. Az elektromos kéziszerszámok veszélyesek, ha azokat gyakorlatlan személyek használják.
e) A készüléket gondosan ápolja. Ellenörizze, hogy a mozgó alkatrészek kifogástalanul működnek-e, nincsenek-e beszorulva, és nincsenek-e eltörve vagy megrongálódva olyan alkatrészek, amelyek hatással lehetnek az elektromos kéziszerszám működésére. A berendezés megrongálódott részeit a készülék használata előtt javítta assa meg. Sok olyan baleset történik, amelyet az elektromos kéziszerszám nem kielégítő karban-tartására lehet visszavezetni.
f) Tartsa tisztán és éles állapotban a vágó- szerszámokat. Az éles vágóélekkel rendel- kező és gondosan ápolt vágószerszámok ritkábban ékelődnek be és azokat könnyebben lehet vezetni és irányítani.
g) Az elektromos kéziszerszámokat, tartozékokat, betétszerszámokat stb. csak ezen előírásoknak és az adott készüléktipusra vonatkozó kezelési utasításoknak megfelelően használja. Vegye figyelembe a munkafeltételeket és a kivitelezendő munka sajátosságait. Az elektromos kéziszerszám eredeti rendeltetésétől eltérő célokra való alkalmazása veszélyes helyzetekhez vezethet.
5) Az akkumulátoros elektromos kéziszerszá- mok gondos kezelése és használata
a) Az akkumulátort csak a gyártó által ajánlott töltőkészülékekben töltse fel. Ha egy bizonyos akkumulátortípus feltöltésére szolgáló töltőkészülékben egy másik akkumulátort próbál feltölteni, tűz keletkezhet.
b) Az elektromos kéziszerszámban csak az ahhoz tartozó akkumulátort használja. Más akkumulátorok használata személyi sérüléseket és tüzet okozhat.
c) Tartsa távol a használaton kívüli akku- mulátort bármely fémtárgytól, mint például lrodai kapcsoktól, pénzérméktől, kulcsoktól, szögektől, csavaroktól és más kisméretű fémtárgyaktól, amelyek áthidalhatják az érintkezőket. Az akku- mulátor érintkezői közötti rövidzárlat égési sérüléseket vagy tűzet okozhat.
d) Hibás alkalmazás esetén az akkumulátorból folyadék léphet kl. Kerülje el az érintkezést a folyadékkal. Ha véletlenül mégis érintkezésbe került az akkumulátorfolyadékkal, azonnal öblítse le vízzel az érintett felületet. Ha a folyadék a szemébe jutott, keressen fel ezen kívül egy orvost. A kilépő akkumulátorfolyadék irritációkat vagy égéses börsérüléseket okozhat.
6) Szervíz-ellenörzés
a) Az elektromos kéziszerszámot csak szakképzett személyzet csak eredeti pótalkatrészek felhasználásával javíthatja. Ez biztosítja, hogy az elektromos kéziszerszám biztonságos maradjon.
Biztonsági előírások fúrógépekhez és csavarozógépekhez
Az elektromos kéziszerszámot csak a szigetelt fogantyúfelületeknél fogva tartsa, ha olyan munkát végez, amelynek során a betétszerszám vagy a csavar feszültség alatt álló, kívülről nem látható vezetékekhez érhet. Ha a berendezés egy feszültség alatt álló vezetékhez ér, az elektromos kéziszerszám fémrészei szintén feszültség alá kerülhetnek és áramütéshez vezethetnek.
A rejtett vezetékek felkutatásához használjon alkalmas fémkereső készüléket, vagy kérje ki a helyi energiaellátó vállalat tanácsát. Ha egy elektromos vezetéket a berendezéssel megérint, az tűzhöz és áramütéshez vezethet. Egy gázvezeték megrongálása robbanást eredményezhet. Ha egy vízvezetéket szakít meg, anyagi károk keletkeznek.
Ha a betétszerszám leblokkolt, azonnal kapcsolja ki az elektromos kéziszerszámot. Mindig számítson nagy reakciós nyomatékokra, amelyek egy visszarugás esetében felléphetnek. A betétszerszám leblokkol, ha:
- az elektromos kéziszerszámot túlterhelik vagy - beékelődik a megmunkálásra kerülő munkadarabba.
Tartsa szorosan fogva az elektromos kéziszerszámot. A csavarok meghúzásakor vagy kioldásakor rövid időre igen magas reakciós nyomaték léphet fel.
▶ A megmunkálásra kerülő munkadarabot megfelelően rögzítse. Egy befogó szerkezettel vagy satuval rögzített munkadarab biztonságosabban van rögzítve, mintha csak a kezével tartaná.
144 | Magyar
Várja meg, amíg az elektromos kéziszerszám teljesen leáll, mielött letenné. A betét-szerszám beékelődhet, és a kezelő elvesztheti az uralmát az elektromos kéziszerszám felett.
▶ Ne nylissa fel az akkumulátort. Ekkor fennáll egy rövidzárlat veszélye.
Óvja meg az akkumulátort a forróságtól, például a tartós napsugárzástól, a tűztől, a víztől és a nedvességtől. Robbanásveszély.
Csak az Ön elektromos kézlszerszámának a típustábláján megadott feszültségü, eredeti Bosch-gyártmányú akkumulátort használjon. Más akkumulátorok, például utánzatok, felújított akkumulátorok vagy idegen termékek használatakor a felrobbanó akkumulátorok sérüléseket és anyagi károkat okozhatnak.
A működés leírása
Olvassa el az összes biztonsági figyelmeztetést és előírást.
A következőkben leírt előírások betartásának elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet.
Kérjük hajtsa ki a kihajtható ábrás oldalt, és hagyja így kihajtva, miközben ezt a kezelési útmutatót olvassa.
Rendeltetésszerű használat
Az elektromos kéziszerszám csavarok becsavarására és kihajtására, valamint fában, fémekben, keramikus anyagokban és műanyagokban végzett fúrásra szolgál.
Az ábrázolásra kerülő komponensek
A készülék ábrázolásra kerülő komponenseinek sorszámozása az elektromos kéziszerszámnak az ábra-oldalon található képére vonatkozik.
1 Gyorsbefogó fúrótokmány
2 Forgató nyomaték előválasztó beállító gyűrű
3 Fokozatválasztó kapcsoló
4 Csavarozó betét (bit)*
5 Akkumulátor reteszelés feloldó gomb
6 Akkumulátor*
7 Forgásirány-átkapcsoló
8 Be-/kikapcsoló
9 Fogantyú (szigetelt fogantyú-felület)
10 Univerzális bittartó*
11 Gyorsbefogó fúrótokmány biztosító csavar
12 Imbuszkulcs**
*A képeken látható vagy a szövegben leírt tartozékok részben nem tartoznak a standard szállitmányhoz. Tartozékprogramunkban valamennyi tartozék megtalálható.
**a kereskedelemben szokásosan kapható (nem tartozik a szállítmányhoz)
Zaj és vibráció értékek
A zajmérési eredmények az EN 60745 szabványnak megfelelően kerültek meghatározásra.
A készülék (A)-kiértékelt zajszintjének tipikus értéke alacsonyabb, mint 70 dB(A). Szórás K = 3 dB.
A zajszint munka közben meghaladhatja a 80 dB(A) értéket.
Viseljen fülvédöt!
A rezgési összérték (a három irányban mért rezgés vektorösszege) az EN 60745 szabványnak megfelelően került kiértékelésre: Fürás fémekben: Rezgéskibocsátási érték, a_h < 2,5 m/s , szórás, K = 1 m/s^2 , Csavarozás: Rezgéskibocsátási érték, a_h < 2,5 m/s , szórás, K = 1 m/s^2 .
Az ezen előírásokban megadott rezgésszint az EN 60745 szabványban rögzített mérési módszerrel került meghatározásra és az elektromos kéziszerszámok összehasonlítására ez az érték felhasználható. Ez az érték a rezgési terhelés ideiglenes becslésére is alkalmas.
A megadott rezgésszint az elektromos kéziszer- szám fő alkalmazási területein való használat során fellépő érték. Ha az elektromos kéziszer- számot más alkalmazásokra, eltérő betétszer- számokkal vagy nem kielégítő karbantartás mellett használják, a rezgésszint a fenti értéktől eltérhet. Ez az egész munkaidőre vonatkozó rezgési terhelést lényegesen megnövelheti.
Magyar | 145
A rezgési terhelés pontos megbecsüléséhez figyelembe kell venni azokat az időszakokat is, amikor a berendezés kikapcsolt állapotban van, vagy amikor be van ugyan kapcsolva, de nem kerül ténylegesen használatra. Ez az egész munkaidőre vonatkozó rezgési terhelést lényegesen csökkentheti.
Hozzon kiegészítő biztonsági intézkedéseket a kezelőnek a rezgések hatása elleni védelmére, például: Az elektromos kéziszerszám és a betét-szerszámok karbantartása, a kezek melegen tartása, a munkamenetek megszervezése.
Müszaki adatok
| Akkumulátoros fúró- és csavarozógép | GSR ...Professional | 12 V 12 V 14,4 V 14,4 V 18 V | ||||
| Cikkszám | 3 601 J95 ... | 500 | 501 | 400 | 401 | 300 |
| Névleges feszültség | V= | 12 | 12 | 14,4 | 14,4 | 18 |
| Üresjárati fordulatszám | ||||||
| - 1. fokozat | perc^-1 | 0 - 400 | 0 - 400 | 0 - 400 | 0 - 400 | 0 - 450 |
| - 2. fokozat | perc^-1 | 0 - 1400 | 0 - 1400 | 0 - 1400 | 0 - 1400 | 0 - 1450 |
| Maximális forgatónyomaték kemény/puha csavarozásnál az ISO 5393 szerint | Nm | 34/20 | 36/20 | 38/22 | 42/22 | 44/28 |
| Legnagyobb csavar-∅ | mm | 7 | 7 | 8 | 8 | 9 |
| Legnagyobb fúró-∅ | ||||||
| - Acélban | mm | 10 | 13 | 10 | 13 | 11 |
| - Fában | mm | 25 | 28 | 32 | 35 | 32 |
| Tokmányba befogható méretek | mm | 1,5 - 10 | 1,5 - 13 | 1,5 - 10 | 1,5 - 13 | 1,5 - 10 |
| Fúróorsó menete | ^1/_2" | ^1/_2" | ^1/_2" | ^1/_2" | ^1/_2" | |
| Súly az „EPTA-Procedure 01/2003" (2003/01 EPTA-eljárás) szerint | kg | 1,8 | 1,9 | 1,9 | 2,0 | 2,1 |
| A műszaki adatok a 2,0 Aó NiCd-akkumulátorcsomaggal kerültek meghatározásra.Kérjük vegye figyelembe az elektromos kéziszerszáma típustábláján található cikkszámot. Egyes elektromos kéziszerszámoknak több különböző kereskedelmi megnevezése is lehet. | ||||||
Megfelelöségi nyilatkozat CE
Egyedüli felelőséggel kijelentjük, hogy a „Műszaki adatok” alatt leírt termék megfelel a következő szabványoknak, illetve irányadó dokumentumoknak: EN 60745 a 2004/108/EK, 2006/42/EK irányelveknek megfelelően.
A műszaki dokumentáció a következő helyen található:
Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen
Az akkumulátor feltöltése
Egy új, vagy hosszabb ideig használaton kívüli akkumulátor csak kb. 5 teljes feltöltési és kisütési ciklus után éri el a teljes teljesítményét.
A 6 akkumulátor kivételéhez nyomja meg az 5 reteszelésfeloldó gombokat és húzza ki lefelé az akkumulátort az elektromos kéziszerszámból.
Ne alkalmazzon erőszakot.
Az akkumulátor egy NTC tipusú hőmérsékletellenőrző berendezéssel van felszerelve, amely az akkumulátor töltését csak 0 °C és 45 °C közötti hőmérséklet esetén teszi lehetővé. Ez igen magas akkumulátor-élettartamot biztosít.
Ha az akkumulátor feltöltése után a készülék már csak lényegesen rövidebb ideig üzemeltethető, akkor az akkumulátor elhasználódott és ki kell cserélni.
Vegye figyelembe a hulladékba való eltávolítással kapcsolatos előírásokat.
Szerszámcse (lásd az „A” ábrát)
Az elektromos kéziszerszámon végzendő minden munka (például karbantartás, szerszámcse, stb.) megkezdése előtt, valamint szállításhoz és tároláshoz kapcsolja át a forgásirány-átkapcsolót a középállásba.
Ellenkező esetben a be-/kikapcsoló véletlen megérintésekor bekapcsolódó készülék sérüléseket okozhat.
Ha a 8 be-/kikapcsoló nincs benyomva, a fúróorsó automatikusan reteszelve van. Így a fúrótokmányba helyezett betétszerszámot gyorsan, kényelmesen és egyszerűen ki lehet cserélni.
Az ① irányba való forgatással nyissa szét az 1 gyorsváltó fúrótokmányt, amíg a szerszámot be nem lehet helyezni. Tegye be a szerszámot a tokmányba.
Forgassa el erőteljesen az 1 gyorsbefogó fúrótokmány hüvelyét kézzel a 2 irányba, amíg megszűnik a recsegő hang. Ezzel a fúrótokmány automatikusan reteszelésre kerül.
A reteszelés automatikusan feloldódik, ha a szerszám eltávolításához a hüvelyt ellenkező irányban elforgatja.
A fúrótokmány cseréje
Az elektromos kéziszerszámon végzendő minden munka (például karbantartás, szerszámcse, stb.) megkezdése előtt, valamint szállításhoz és tároláshoz kapcsolja át a forgásirány-átkapcsolót a középállásba.
Ellenkező esetben a be-/kikapcsoló véletlen megérintésekor bekapcsolódó készülék sérüléseket okozhat.
A biztosítócsavar eltávolítása (lásd a „B” ábrát)
Az 1 gyorsbefogó fúrótokmány a fúróorsóról való akaratlan kilazulás ellen egy 11 biztosítócsavarral van rögzítve. Nyissa ki teljesen az 1 gyorsbefogó fúrótokmányt és az ① irányban forgatva teljesen csavarja ki a 11 biztosítócsavart. Vegye tekintetbe, hogy a biztosítócsavar balmenetes.
A fúrótokmány leszerelése (lásd a „C” ábrát)
A rövidebb szárával előrefelé fogjon be egy 12 imbuszkulcsot az 1 gyorsváltó fúrótokmányba.
Tegye le az elektromos kéziszerszámot egy stabil alapra, például egy munkapadra. Tartsa szorosan fogva az elektromos kéziszerszámot és a 12 imbuszkulcsnak az 0 irányba való elforgatásával oldja fel és csavarja ki az 1 gyorsbefogó fúrótokmányt. Ha a gyorsbefogó fúrótokmány beékelődött, akkor azt a 12 imbuszkulcs hosszú sárára mért könnyed ütéssel lehet megindítani. Vegye ki az imbuszkulcsot a gyorsbefogó fúrótokmányból és csavarja teljesen ki a gyorsbefogó fúrótokmányt.
A fúrótokmány felszerelése (lásd a „D” ábrát)
A gyorsbefogó fúrótokmány felszerelése az előbbivel fordított sorrendben történik.
A fúrótokmányt kb. 20–25 Nm meghúzási nyomatékkal kell rögzíteni.
Csavarozza be a 11 biztosító csavart az óramutató járásával ellenkező irányban a nyitott gyorsbefogó fúrótokmányba. Mindig új biztosító csavart használjon, mivel annak a menetére biztosító massza van felhordva, amelynek hatása többszöri használat esetén megszűnik.
Por- és forgácselszívás
Az ólomtartalmú festékrétegek, egyes fafajták, ásványok és fémek pora egészségkárosító hatású lehet. A poroknak a kezelő vagy a közelben tartózkodó személyek által történő megérintése vagy belégzése allergikus reakciókhoz és/vagy a légutak megbetegedését vonhatja maga után.
Egyes faporok, például tölgy- és bükkfaporok rákkeltő hatásúak, főleg ha a faanyag kezeléséhez más anyagok is vannak bennük (kromát, favédő vegyszerek). A készülékkel azbesztet tartalmazó anyagokat csak szakembereknek szabad megmunkálniuk.
- Gondoskodjon a munkahely jó szellöztetéséröl.
- Ehhez a munkához célszerű egy P2 szűrőosztályú porvédő álarcot használni.
A feldolgozásra kerülő anyagokkal kapcsolatban tartsa be az adott országban érvényes előírásokat.
Gondoskodjon arról, hogy a munkahelyén ne gyülhessen össze por. A porok könnyen meggyulladhatnak.
Üzemeltetés
Üzembe helyezés
Az akkumulátor beszerelése
Csak eredeti Bosch O-Pack-akkumulátorokat használjon, amelyek feszültsége megegyezik az elektromos kéziszerszám típustábláján megadott feszültséggel. Más akkumulátorok használata személyi sérüléseket és tüzet okozhat.
Állítsa be a 7 forgásirány-átkapcsolót a középső helyzetbe, hogy elkerülje a készülék akaratlan bekapcsolását. Tegye be a feltöltött
6 akkumulátort a fogantyúba, amíg az érezhetően bepattan a helyére és egy síkba kerül a fogantyúval.
Forgásirány beállítása (lásd az „E” ábrát)
A 7 forgásirány-átkapcsoló az elektromos kéziszerszám forgásirányának megváltoztatására szolgál. Ha a 8 be-/kikapcsoló be van nyomva, akkor a forgásirányt nem lehet átkapcsolni.
Jobbra forgás: Fúráshoz és csavarok behajtásához tolja el ütközésig balra a 7 forgásirány-átkapcsolót.
Balra forgás: A csavarok kioldásához, illetve kicsavarásához tolja el ütközésig jobbra a 7 forgásirány-átapcsolót.
A forgató nyomaték előválasztása
A 2 forgató nyomaték előválasztó beállító gyűrűvel a szükséges forgató nyomaték 20 fokozatban előre kiválasztható. Helyes beállítás esetén a betétszerszám azonnal leáll, mihelyt a csavarfej egy síkba került az anyag felületével, illetve amikor a szerszám eléri a beállított nyomatékot. A „” helyzetben a túlterhelésvédő tengelykapcsoló ki van kapcsolva, erre például fúráskor van szükség. A csavarok kihajtásához állítson be szükség esetén egy magasabb fokozatot, illetve állítsa át a következő jelre: „”
Mechanikus fokozatválasztás
▶ A 3 fokozatváltó kapcsolót csak álló elektromos kéziszerszám mellett szabad átkapcsolni.
A 3 fokozatváltó kapcsolóval 2 különböző fordulatszám tartományt lehet előre kijelölni.
1. fokozat:
Alacsony fordulatszám tartomány; csavarozáshoz vagy nagy fúróátmérövel végzett fúráshoz.
II. fokozat:
Magas fordulatszám tartomány; kis fúróátmérővel végzett fúráshoz.
Ha a 3 fokozatváltó kapcsolót nem lehet ütközésig elfordítani, akkor forgassa el kissé a fúróval a fúrótokmányt.
148 | Magyar
Be- és kikapcsolás
Az elektromos kéziszerszám üzembe helyezéséhez nyomja be és tartsa benyomva a 8 be-/kikapcsolót.
Az elektromos kéziszerszám kikapcsolásához engedje el a 8 be-/kikapcsolót.
A fordulatszám beállítása
A bekapcsolt elektromos kéziszerszám fordulatszámát a 8 be-/kikapcsoló különböző mértékű benyomásával fokozatmentesen lehet szabályozni.
A 8 be-/kikapcsolóra gyakorolt enyhe nyomás alacsony fordulatszámot eredményez. A nyomás növelésekor a fordulatszám is megnövekszik.
Teljesen automatikus orsóreteszelés (Auto-Lock)
Ha a 8 be-/kikapcsoló nincs benyomva, a fúróorsó és ezzel a szerszámbefogó egység is automatikusan reteszelve van.
Így a csavarokat kimerült akkumulátor mellett, illetve az elektromos csavarozógép csavarhúzóként való használatával is be lehet csavarni.
Kifutó fék
A 8 be-/kikapcsoló elengedésekor a fúrótokmány lefékeződik és ez meggátolja a betétszerszám utánfutását.
A csavarok behajtásakor a 8 be-/kikapcsolót csak akkor engedje el, ha a csavar már egy síkban be van hajtva a munkadarab felületébe. A csavarfej ekkor nem hatol be a munkadarabba.
Munkavégzési tanácsok
- Az elektromos kézlszerszámot csak kikapcsolt készülék mellett tegye fel a csavarra. A forgó betétszerszámok lecsüszhatnak.
Ha hosszabb ideig alacsony fordulatszámmal dolgozott, akkor az elektromos kéziszerszámot a lehütéshez kb. 3 percig maximális fordulatszámmal üresjáratban járassa.
Fémben való fúráshoz csak kifogástalan, kiélesített HSS-fúrót (HSS = nagyteljesítményű gyorsvágó acél) használjon. A Bosch-cég tartozék-programja garantálja a megfelelő minőséget.
Ha nagyobb, hosszabb csavarokat akar kemény anyagba becsavarozni, akkor célszerű a menet magátmérőjének megfelelő, a csavar hosszúságának ^2/_3 -át kitevő megfelelő hosszúságú furatot előfúrni.
Karbantartás és szerviz
Karbantartás és tisztítás
Az elektromos kézlszerszámon végzendő minden munka (például karbantartás, szerszámcse, stb.) megkezdése előtt, valamint szállításhoz és tároláshoz kapcsolja át a forgásirány-átkapcsolót a középállásba.
Ellenkező esetben a be-/kikapcsoló véletlen megérintésekor bekapcsolódó készülék sérüléseket okozhat.
Tartsa mindig tisztán az elektromos kéziszerszámot és annak szellözönyílásait, hogy jól és biztonságosan dolgozhasson.
Ha az elektromos kéziszerszám a gondos gyártási és ellenőrzési eljárás ellenére egyszer mégis meghibásodna, akkor a javítással csak Bosch elektromos kéziszerszám-mühely ügyfélszolgálatát szabad megbízni.
Ha kérdései vannak, vagy pótalkatrészeket akar megrendelni, okvetlenül adja meg az elektromos kéziszerszám típustábláján található 10-jegyű cikkszámot.
Vevőszolgálat és tanácsadás
A vevőszolgálat a terméke javításával és karbantartásával, valamint a pótalkatrészekkel kapcsolatos kérdésekre szívesen válaszol. A tartalékalkatrészekkel kapcsolatos robbantott ábrák és egyéb információ a következő címen találhatók: www.bosch-pt.com
A Bosch Vevőszolgálat szívesen segít Önnek, ha a termékek és tartozékok vásárlásával, alkalmazásával és beállításával kapcsolatos kérdései vannak.
Magyar
Magyar
Robert Bosch Kft.
1103 Budapest
Gyömröi út. 120.
Tel.: +36 (01) 431-3835
Fax: +36 (01) 431-3888
Eltávolítás
Az elektromos kéziszerszámokat, a tartozékokat és a csomagolást a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra előkészíteni.
Ne dobja ki az elektromos kéziszerszámokat és az akkumulátorokat/elemeket a háztartási szemétbe!
Csak az EU-tagországok számára:
Az elhasznált villamos és elektronikus berendezésekre vonatkozó 2002/96/EK európai irányelvnek és az elromlott vagy elhasznált akkumulátorokra/elemekre vonatkozó 2006/66/EK európai
irányelvnek megfelelően a már nem használható akkumulátorokat/elemeket külön össze kell gyűjteni és a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra leadni.
Akkumulátorok/elemek:
Ni-Cd: Nikkel-kadmium
Figyelem: Ezek az akkumulátorok kadmiumot tartalmaznak, ez egy igen mérgező hatású nehézfém.
Ni-MH: Nikkel-metálhidrid
A változtatások joga fenntartva.
Bosch Power Tools 2 609 140 815 | (14.10.10)
150 | Русский
