Produkttype	Trådløs boremaskine/skruemaskine
Mærke	Bosch
Model	GSR 18V Professional
Kategori	Boremaskine
Nominel spænding	18 V
Tomgangshastighed (1. gear)	0–450 omdr./min
Tomgangshastighed (2. gear)	0–1450 omdr./min
Maks. moment (hård/blød)	44 / 28 Nm
Maks. skruediameter	9 mm
Maks. borediameter i stål	11 mm
Maks. borediameter i træ	32 mm
Spændeområde for borepatron	1,5–10 mm
Spindelgevind	1/2″
Vægt (ifølge EPTA)	2,1 kg
Strømforsyning	Li-Ion batteri 18 V (ikke inkluderet)
Patrontype	Hurtigspændepatron (nøglefri)
Antal gear	2 (mekaniske)
Momentindstilling	20 positioner + boring
Rotationsretning	Højre / venstre
Specielle funktioner	Automatisk spindellås, bremse
Lydniveau	< 70 dB(A) ; kan overstige 80 dB(A)
Vibrationer (metalboring)	< 2,5 m/s² (K=1 m/s²)
Vedligeholdelse og rengøring	Rengør ventilationsåbninger; brug originale Bosch-dele
Sikkerhed	Brug høreværn og sikkerhedsbriller
Reservedele og reparationsmuligheder	Bosch service; reservedele tilgængelige på www.bosch-pt.com

Ofte stillede spørgsmål - GSR 18V Professional BOSCH

Hvordan skifter jeg batteriet på Bosch GSR 18V boremaskinen?

For at fjerne batteriet, tryk på udløserknapperne (5) på hver side af batteriet, og træk batteriet nedad. For at sætte det i, skub det ind i håndtaget, indtil det klikker på plads. Brug kun originale Bosch-batterier med den spænding, der er angivet på typeskiltet.

Hvordan indstiller jeg tilspændingsmomentet?

Drej momentforvælgelsesringen (2) til en af de 20 nummererede positioner. Jo højere tal, jo stærkere moment. Positionen 'boring' (borsymbol) deaktiverer koblingen og gør det muligt at bore. Til skruning skal du vælge en indstilling, der passer til materialet.

Hvordan ændrer jeg rotationsretningen?

Brug omskifteren til rotationsretning (7) placeret over tænd/sluk-kontakten. Skub den til venstre for højrerotation (boring, skruning), og til højre for venstrerotation (afskruning). Betjen den kun, når værktøjet står stille.

Hvordan skifter jeg gear?

Geartasten (3) sidder på toppen af værktøjet. Skub den til position I for lav hastighed (0-450 omdr./min) velegnet til skruning eller store borediametre, og til position II for høj hastighed (0-1450 omdr./min) til små diametre. Betjen den kun, når motoren er helt stoppet.

Hvordan skifter jeg et bor i hurtigspændepatronen?

Sørg for, at tænd/sluk-kontakten er i midterposition (blokeret). Drej patronhylsteret (1) i hånden i retning ① (åbning), indtil du kan indsætte boret. Indsæt boret, og drej derefter hylsteret i retning ②, indtil patronen låser automatisk (ikke klik mere). For at fjerne boret drejes i modsat retning.

Hvilken type batteri skal jeg bruge med GSR 18V?

Brug udelukkende originale Bosch-batterier med en nominel spænding på 18 V. Bosch NiCd-, NiMH- eller Li-ion-batterier er kompatible, men nyere modeller er normalt Li-ion for bedre batterilevetid og driftstid. Brug aldrig andre mærker eller modificerede batterier.

Hvordan rengør og vedligeholder jeg boremaskinen?

Hold altid værktøjet rent, især ventilationsåbningerne, for at undgå overophedning. Brug en tør eller let fugtig klud. Dyp aldrig værktøjet i vand. Efter længere tids brug ved lav hastighed, lad værktøjet køre i tomgang ved fuld hastighed i 3 minutter for at køle det ned. Overlad reparationer til et autoriseret Bosch servicecenter.

Hvad er den maksimale borediameter i træ og stål?

Den maksimale borediameter i stål er 11 mm, og i træ 32 mm. Til boring i metal skal du bruge skarpe HSS-bor. Til store diametre anbefales det at forbore med et mindre bor.

Hvordan bruger jeg den automatiske spindellås?

Den automatiske spindellås (Auto-Lock) aktiveres, når tænd/sluk-knappen ikke er trykket ind. Den låser spindlen, så du kan skrue eller løsne skruer i hånden, selvom batteriet er afladet, eller bruge værktøjet som en manuel skruetrækker.

Hvor finder jeg reservedele og kundeservice?

Reservedele og eksploderet tegninger er tilgængelige på www.bosch-pt.com. For spørgsmål eller reparationer, kontakt Bosch kundeservice. I Frankrig: telefon [phone] (lokal takst) eller e-mail [e-mail]. For Belgien: [phone]. For Schweiz: [phone].

BRUGSANVISNING GSR 18V Professional BOSCH

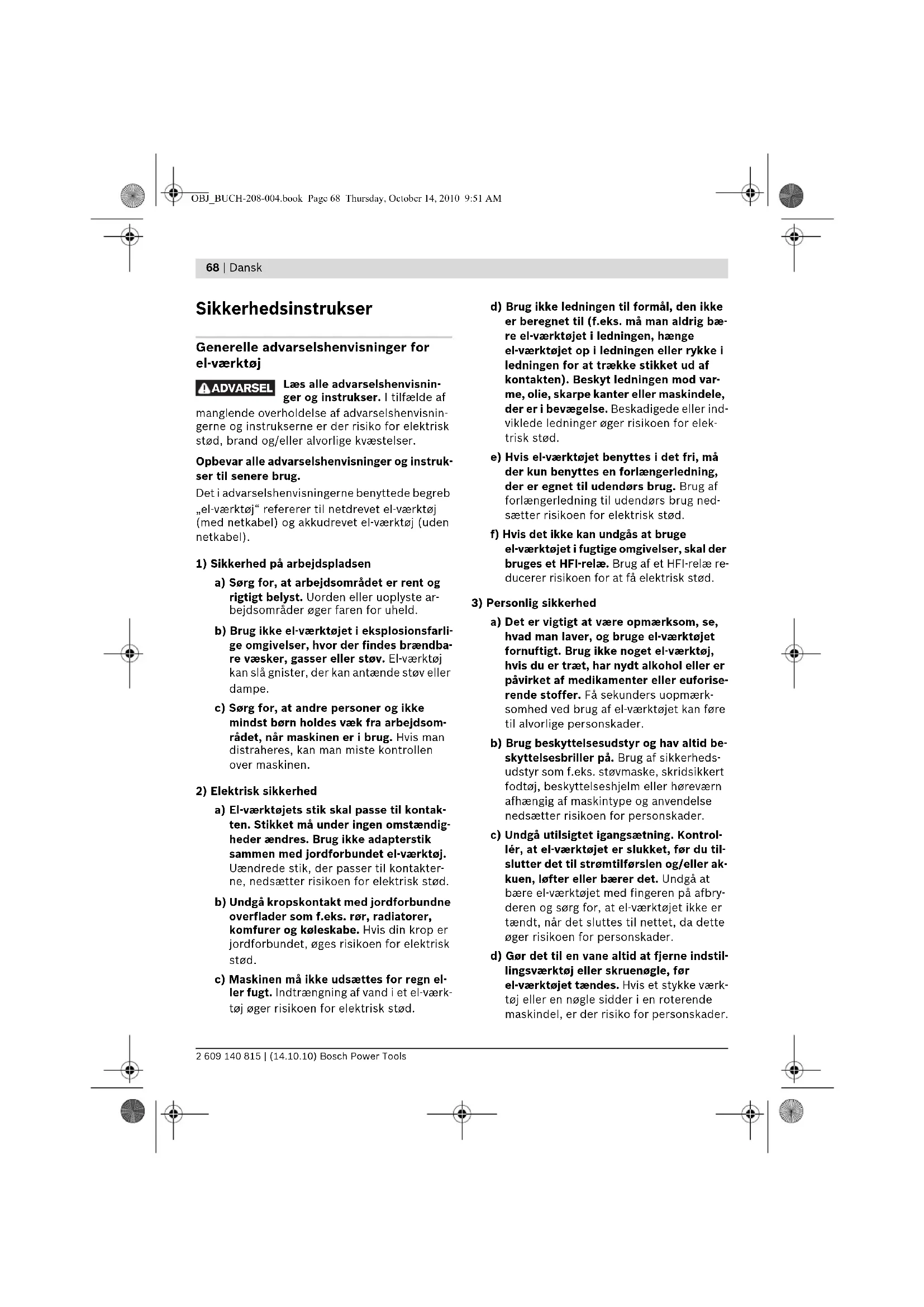

Sikkerhedsinstrukser

Generelle advarselshenvisninger for el-værktøj

ADVARSEL

Læs alle advarselshenvisninger og instrukser. I tilfælde af

manglende overholdelse af advarselshenvisningerne og instrukserne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Opbevar alle advarselshenvisninger og instrukser til senere brug.

Det i advarselshenvisningerne benyttede begreb „el-værktøj“ refererer til netdrevet el-værktøj (med netkabel) og akkudrevet el-værktøj (uden netkabel).

1) Sikkerhed på arbejdspladsen

a) Sørg for, at arbejdsområdet er rent og rigtigt belyst. Uorden eller uoplyste arbejdsområder øger faren for uheld.
b) Brug ikke el-værktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. El-værktøj kan slå gnister, der kan antænde støv eller dampe.
c) Sørg for, at andre personer og ikke mindst børn holdes væk fra arbejdsområdet, når maskinen er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen.

2) Elektrisk sikkerhed

a) El-værktøjets stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundet el-værktøj. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød.
b) Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød.
c) Maskinen må ikke udsættes for regn eller fugt. Indtrængning af vand i et el-værktøj øger risikoen for elektrisk stød.

d) Brug ikke ledningen til formål, den ikke er beregnet til (f.eks. må man aldrig bære el-værktøjet i ledningen, hænge el-værktøjet op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten). Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød.
e) Hvis el-værktøjet benyttes i det fri, må der kun benyttes en forlængerledning, der er egnet til udendørs brug. Brug af forlængerledning til udendørs brug ned-sætter risikoen for elektrisk stød.
f) Hvis det ikke kan undgås at bruge el-værktøjet i fugtige omgivelser, skal der bruges et HFI-relæ. Brug af et HFI-relæ reducerer risikoen for at få elektrisk stød.

3) Personlig sikkerhed

a) Det er vigtigt at være opmærksom, se, hvad man laver, og bruge el-værktøjet fornuftigt. Brug ikke noget el-værktøj, hvis du er træt, har nydt alkohol eller er påvirket af medikamenter eller euforiserende stoffer. Få sekunders uopmærksomhed ved brug af el-værktøjet kan føre til alvorlige personskader.
b) Brug beskyttelsesudstyr og hav altid beskyttelsesbriller på. Brug af sikkerhedsudstyr som f.eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn afhængig af maskintype og anvendelse nedsætter risikoen for personskader.
c) Undgå utilsigtet Igangsætning. Kontrollér, at el-værktøjet er slukket, før du til-slutter det til strømtilførslen og/eller akkuen, løfter eller bærer det. Undgå at bære el-værktøjet med fingeren på afbryderen og sørg for, at el-værktøjet ikke er tændt, når det sluttes til nettet, da dette øger risikoen for personskader.
d) Gør det til en vane altid at fjerne indstillingsværktøj eller skruenøgle, før el-værktøjet tændes. Hvis et stykke værktøj eller en nøgle sidder i en roterende maskindel, er der risiko for personskader.

Dansk | 69

e) Undgå en anormal legemsposition. Sørg for at stå sikkert, mens der arbejdes, og kom ikke ud af balance. Dermed har du bedre muligheder for at kontrollere el-værktøjet, hvis der skulle opstå uventede situationer.
f) Brug egnet arbejdstøj. Undgå løse beklædningsgenstande eller smykker. Hold hår, tøj og handsker væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår.
g) Hvis støvudsugnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af en støvopsugning kan reducere støvmængden og dermed den fare, der er forbundet støv.

4) Omhyggelig omgang med og brug af el-værktøj

a) Undgå overbelastning af maskinen. Brug altid et el-værktøj, der er beregnet til det stykke arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedst og mest sikkert inden for det angivne effektområde.
b) Brug ikke et el-værktøj, hvis afbryder er defekt. Et el-værktøj, der ikke kan startes og stoppes, er farlig og skal repareres.
c) Træk stikket ud af stikkontakten og/eller fjern akkuen, inden maskinen indstilles, der skiftes tilbehørsdele, eller maskinen lægges fra. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af el-værktøjet.
d) Opbevar ubenyttet el-værktøj uden for børns rækkevidde. Lad aldrig personer, der ikke er fortrolige med maskinen eller ikke har gennemlæst disse instrukser, benytte maskinen. El-værktøj er farligt, hvis det benyttes af ukyndige personer.
e) El-værktøjet bør vedligeholdes omhyggeligt. Kontroller, om bevægelige maskindele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, således at el-værktøjets funkti-

on påvirkes. Få beskadigede dele repareret, inden maskinen tages i brug. Mange uheld skyldes dårligt vedligeholdte el-værktøjer.

f) Sørg for, at skæreværktøjer er skarpe og rene. Omhyggeligt vedligeholdte skæreværktøjer med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre.
g) Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. disse instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. Anvendelse af el-værktøjet til formål, som ligger uden for det fastsatte anvendelsesområde, kan føre til farlige situationer.

5) Omhyggelig omgang med og brug af akku-værktøj

a) Oplad kun akku'er i ladeaggregater, der er anbefalet af fabrikanten. Et ladeaggregat, der er egnet til en bestemt type batterier, må ikke benyttes med andre batterier – brandfare.
b) Brug kun de akku'er, der er beregnet til el-værktøjet. Brug af andre akku'er øger risikoen for personskader og er forbundet med brandfare.
c) Ikke benyttede akku'er må ikke komme i berøring med kontorclips, mønter, nøgler, søm, skruer eller andre små metalgenstande, da disse kan kortslutte kontakterne. En kortslutning mellem batterikontakterne øger risikoen for personskader i form af forbrændinger.
d) Hvis akku'en anvendes forkert, kan der slippe væske ud af akku'en. Undgå at komme i kontakt med denne væske. Hvis det alligevel skulle ske, skylles med vand. Søg læge, hvis væsken kommer i øjnene. Akku-væske kan give hudirritation eller forbrændinger.

6) Service

a) Sørg for, at el-værktøj kun repareres af kvalificerede fagfolk og at der kun benyttes originale reservedele. Dermed sikres størst mulig maskinsikkerhed.

70 | Dansk

Sikkerhedsinstrukser til boremaskiner og skruemaskiner

• Hold maskinen i de isolerede gribeflader, när du udfører arbejde, hvor indsatsværktøjet eller skruen kan ramme bøjede strømledninger. Kontakt med en spændingsførende ledning kan også sætte maskinens metaldele under spænding, hvilket kan føre til elektrisk stød.
  Anvend egnede søgeinstrumenter til at finde frem til skjulte forsyningsledninger eller kontakt det lokale forsyningselskab. Kontakt med elektriske ledninger kan føre til brand og elektrisk stød. Beskadigelse af en gasledning kan føre til eksplosion. Beskadigelse af en vandledning kan føre til materiel skade.
  Sluk for el-værktøjet med det samme, hvis indsatsværktøjet blokerer. Vær klar, hvis maskinen arbejder med høje reaktionsmometer, da dette kan føre til tilbageslag.

Indsatsværktøjet blokerer, hvis: — el-værktøjet overbelastes eller

—det sætter sig fast i det emne, der er ved at blive bearbejdet.

• Hold el-værktøjet godt fast. Når skruer spændes og løsnes, kan der opstå korte, høje reaktionsmomenter.
  Sikr emnet. Et emne holdes bedre fast med spændeanordninger eller skruestik end med hånden.
  El-værktøjet må først lægges fra, når det står helt stille. Indsatsværktøjet kan sætte sig i klemme, hvilket kan medføre, at man taber kontrollen over el-værktøjet.
• Åben ikke akkuen. Fare for kortslutning.

Beskyt akkuen mod varme (f.eks. også mod varige solstråler, brand, vand og fugtighed). Fare for eksplosion.

Anvend kun originale akkuer fra Bosch, der skal have den spænding, der er angivet på dit el-værktøjs typeskilt. Bruges andre akkuer som f.eks. efterligninger, istandsatte akkuer eller fremmede fabrikater er der fare for kvæstelser samt tingskader, da akkuerne kan eksplodere.

Funktionsbeskrivelse

Læs alle advarselshenvisninger og instrukser. I tilfælde af manglende overholdelse af advarselshenvisningerne og instrukserne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Klap venligst foldesiden med illustration af produktet ud og lad denne side være foldet ud, mens du læser betjeningsvejledningen.

Beregnet anvendelse

El-værktøjet er beregnet til i- og udskruning af skruer samt til boring i træ, metal, keramik og kunststof.

Illustrerede komponenter

Nummereringen af de illustrerede komponenter refererer til illustrationen af el-værktøjet på illustrationssiden.

1 Hurtigspændende borepatron
2 Ring til indstilling af drejningsmoment
3 Gearomskifter
4 Skruebit*
5 Akku-udløserknap
6 Akku*
7 Retningsomskifter
8 Start-stop-kontakt
9 Håndgreb (isoleret gribeflade)

10 Universalbitholder*
11 Sikringsskrue til hurtigspændeborepatron
12 Sekskantnøgle**
* Tilbehør, som er illustreret og beskrevet i betjeningsvejledningen, er ikke indeholdt i leveringen. Det fuldstændige tilbehør findes i vores tilbehørsprogram.
**almindelig (følger ikke med maskinen)

Dansk | 71

Støj-/vibrationsinformation

Måleværdier for støj beregnet iht. EN 60745.

Værktøjets A-vurderede lydtrykniveau er typisk mindre end 70 dB(A). Usikkerhed K =3 dB. Støjniveauet kan overstige 80 dB(A) under arbejdet.

Brug høreværn!

Samlede vibrationsværdier (vektorsum for tre retninger) beregnet iht. EN 60745:

Boring i metal: Vibrationseksponering a_h<2,5 m/s , usikkerhed K=1 m/s ^2 , Skruer: Vibrationseksponering a_h<2,5 m/s , usikkerhed K=1 m/s ^2 .

Det svingningsniveau, der er angivet i nærværende instruktioner, er blevet målt iht. en standardiseret måleproces i EN 60745, og kan bruges til at sammenligne el-værktøjer. Det er også egnet til en foreløbig vurdering af svingningsbelastningen.

Det angivede svingningsniveau repræsenterer de væsentlige anvendelser af el-værktøjet. Hvis el-værktøjet dog anvendes til andre formål, med afvigende indsatsværktøj eller utilstrækkelig vedligeholdelse, kan svingningsniveauet afvige. Dette kan føre til en betydelig forøgelse af svingningsbelastningen i hele arbejdstidsrummet.

Til en nøjagtig vurdering af svingningsbelastningen bør der også tages højde for de tider, i hvilke værktøjet er slukket eller godt nok kører, men rent faktisk ikke anvendes. Dette kan føre til en betydelig reduktion af svingningsbelastningen i hele arbejdstidsrummet.

Fastlæg ekstra sikkerhedsforanstaltninger til beskyttelse af brugeren mod svingningers virkning som f.eks.: Vedligeholdelse af el-værktøj og indsatsværktøj, holde hænder varme, organisation af arbejdsforløb.

Tekniske data

Akku-boreskruetrækker GSR ...		12 V 12 V 14,4 V 14,4 V 18 V
	Professional
Typenummer	3 601 J95 ...	500	501 400	401 300
Nominel spænding	V= 12 12 14,4 14,4 18
Omdrejningstal, ubelastet- 1. gear	min^-1	0-400	0-400	0-400	0-400	0-450
- 2. gear	min^-1	0-1400	0-1400	0-1400	0-1400	0-1450
Max. drejningsmoment hårdt/blødt skruearbejde iht.ISO 5393	Nm	34/20	36/20	38/22	42/22	44/28
Max. skrue-∅	mm	7	7	8	8	9
Max. bore-∅- Stål	mm	10	13	10	13	11
- Træ	mm	25	28	32	35	32
Borepatronens spændeområde	mm	1,5-10	1,5-13	1,5-10	1,5-13	1,5-10
Borespindelgevind		12"	12"	12"	12"	12"
Vægt svarer til EPTA-Procedure 01/2003	kg	1,8	1,9	1,9	2,0	2,1
Tekniske data beregnet med 2,0 Ah NiCd-akkupacks.Se typenummer på el-værktøjets typeskilt. Handelsbetegnelserne for de enkelte el-værktøjer kan variere.

Bosch Power Tools 2 609 140 815 | (14.10.10)

72 | Dansk

Vi erklærer under almindeligt ansvar, at det produkt, der er beskrevet under „Tekniske data“, er i overensstemmelse med følgende standarder eller normative dokumenter: EN 60745 iht. bestemmelserne i direktiverne 2004/108/EF, 2006/42/EF.

Teknisk dossier hos: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen

En ny akkumulator eller en akkumulator, der ikke har været brugt i længere tid, yder først fuld kapacitet efter ca. 5 opladninger og afladninger.

Akkuen 6 tages ud ved at trykke på åbnetasteme 5 og trække akkuen ud af el-værktøjet (nedad). Undgå brug af vold.

Akkuen er udstyret med en NTC-temperatuovervågning, som kun tillader en opladning i temperaturområdet mellem 0 °C og 45 °C. Derved opnås en høj levetid for akkuen.

Når driftstiden pr. opladning forkortes væsentligt, er det tegn på, at akkuerne er slidt op og skal udskiftes.

Læs og overhold henvisningerne mhr. bortskaffelse.

Værktøjsskift (se Fig. A)

Retningsomskifteren skal altid stå i midten, før der indstilles på maskinen (f.eks. vedligeholdelse, værktøjsskift osv.) samt før maskinen transporteres og stilles til opbevaring. Utilsigtet start ved aktivering af start-stop-kontakten kan føre til kvæstelser.

Borespindlen er fastlåst, hvis start-stop-kontakten 8 ikke er trykket ned. Dette gør det muligt at udskifte indsatsværktøjet i borepatronen på en hurtig, behagelig og enkelt måde.

Åbn hurtigspændeborepatronen 1 ved at dreje den i drejeretning ①, til værktøjet kan sættes i. Sæt værktøjet i.

Drej kappen på hurtigspændeborepatronen 1 kraftigt i drejeretning ② med hånden, til der ikke mere høres noget klik. Borepatronen låses derved automatisk.

Låsen løsnes igen, hvis kappen drejes i modsat retning, när værktøjet skal fjernes.

Skift borepatron

Retningsomskifteren skal altid stå i midten, før der indstilles på maskinen (f.eks. vedligeholdelse, værktøjsskift osv.) samt før maskinen transporteres og stilles til opbevaring. Utilsigtet start ved aktivering af start-stop-kontakten kan føre til kvæstelser.

Sikringsskrue fjernes (se Fig. B)

Hurtigspændeborepatronen 1 er sikret mod utiligtet løsning fra borespindlen med en sikringsskrue 11. Åbn hurtigspændeborepatronen 1 helt og drej sikringsskruen 11 ud i drejeretningen 0. Vær opmærksom på, at sikringsskruen har et venstregevind.

Borepatron demonteres (se Fig. C)

Spænd en sekskantnøgle 12 med et kort skaft foran ind i den selvspændende borepatron 1.

Dansk | 73

Placér el-værktøjet på et standfast underlag f.eks. en værktøjsbænk. Hold el-værktøjet fast og løsne hurtigspændeborepatronen 1 ved at dreje unbraconøglen 12 i drejeretning 0. En fastsiddende hurtigspændeborepatron løsnes med et slag slag på det lange skaft på unbraconøglen 12. Fjern unbraconøglen fra hurtigspændeborepatronen og skru hurtigspændeborepatronen helt af.

Borepatron monteres (se Fig. D)

Den selvspændende borepatron monteres i omvendt rækkefølge.

Borepatronen skal spændes med et til- spændingsmoment på ca. 20-25 Nm.

Skru sikringsskruen 11 til venstre ind i den åbnede selvspændende borepatron. Anvend en ny sikringsskrue, da dens gevind er forsynet med en sikringsklæbemasse, der taber sin virkning ved gentagen brug.

Støv-/spånudsugning

Støv fra materialer som f.eks. blyholdig mailing, nogle træsorter, mineraler og metal kan være sundhedsfarlige. Berøring eller indånding af støv kan føre til allergiske reaktioner og/eller åndedrætssygdomme hos brugeren eller personer, der opholder sig i nærheden af arbejdspladsen. Bestemt støv som f.eks. ege- eller bøgestøv gælder som kræftfremkaldende, især i forbindelse med ekstra stoffer til træbehandling (chromat, træbeskyttelsesmiddel). Asbestholdigt materiale må kun bearbejdes af fagfolk.

• Sørg for god udluftning af arbejdspladsen.
• Det anbefales at bære åndeværn med filterklasse P2.

Overhold forskrifterne, der gælder i dit land vedr. de materialer, der skal bearbejdes.

▶ Undgå at der samler sig støv på arbejdspladsen. Støv kan let antænde sig selv.

Brug

Ibrugtagning

Isæt akku

Anvend kun originale O-Pack-akkuer fra Bosch, der skal have den spænding, der er angivet på dit el-værktøjs typeskilt. Brug af andre akku'er øger risikoen for personskader og er forbundet med brandfare.

Stil retningsomskifteren 7 i midten for at forhindre en utilsigtet start. Sæt den opladede akku 6 ind i grebet, til denne falder mærbart i hak og flugter med grebet.

Indstil drejeretning (se Fig. E)

Med retningsomskifteren 7 kan du ændre elværktøjets drejeretning. Ved nedtrykket startstop-kontakt 8 er dette ikke muligt.

Højreløb: Til boring og iskruning af skruer trykkes retningsomskifteren 7 helt mod venstre.

Venstreløb: Skruer løsnes og drejes ud ved at trykke drejeretningsomskifteren 7 helt mod højre.

Vælg drejningsmoment

Ringen til indstilling af drejningsmoment 2 bruges til at indstille det nødvendige drejningsmoment i 20 trin. Når indstillingen er rigtig, stopper indsatsværktøjet, så snart skruen er skruet ind i materialet, så den flugter med materialets kant, eller det indstillede drejningsmoment er nået. I position „er overbelastningskoblingen deaktiveret f.eks. til boring.

Vælg til løsning af skruer evt. en højere indstilling eller indstil på symbolet „

Mekanisk gearvalg

- Tryk kun på gearomskifteren 3, när el-værktøjet står stille.

Med gearomskifteren 3 kan der vælges 2 om-drejningstal-områder.

Gear I:

Lavt hastighedsområde; til iskruning eller arbejde med stor borediameter.

74 | Dansk

Gear II:

Højt hastighedsområde; til arbejde med lille bore-diameter.

Er det ikke muligt at skubbe gearvælgeren 3 helt i bund, drejes borepatronen en smule med bo- ret.

Tænd/sluk

Til ibrugtagning af el-værktøjet tryk på startstop-kontakten 8 og hold den nede.

El-værktøjet slukkes ved at slippe start-stop-kontakten 8.

Du kan regulere omdrejningstallet til det tændte el-værktøj trinløst afhængigt af hvor meget du trykker på start-stop-kontakten 8.

Let tryk på start-stop-kontakten 8 fører til et lavt omdrejningstal. Med tiltagende tryk øges omdrejningstallet.

Automatisk spindellås (Auto-Lock)

Borespindlen og dermed værktøjsholderen er fastlåst, när start-stop-kontakten 8 ikke er trykket ned.

Dette gør det muligt at idreje skruer, selv om akkuen er afladet, og at bruge el-værktøjet som skruetrækker.

Udløbsbremse

Når start-stop-kontakten slippes 8, bremses borepatronen, hvorved et efterløb af indsatsværktøjet forhindres.

Slip først under iskruning af skruer start-stop-kontakten 8, når skruen er skruet helt ind i flugt med emnet. Skruehovedet trænger så ikke ind i emnet.

Arbejdsvejledning

- El-værktøjet skal altid være slukket, når det anbringes på skruen. Roterende indsatsværktøj kan glide af.

Efter længere tids arbejde med lille omdrejningstal skal værktøjet afkøles ved at lade det køre i ca. 3 minutter i ubelastet tilstand med max. omdrejningstal.

Anvend til boring i metal kun fejlfrie, slebede HSS-bor (HSS=Highspeed-stål). Bosch-tilbehørs-program garanterer den tilsvarende kvalitet.

Før større og længere skruer skrues i hårde materialer, før du forbore til ca. ^2/_3 af skruelængden med gevindets kernediameter.

Retningsomskifteren skal altid stå i midten, før der indstilles på maskinen (f.eks. vedligeholdelse, værktøjsskift osv.) samt før maskinen transporteres og stilles til opbevaring. Utilsigtet start ved aktivering af start-stop-kontakten kan føre til kvæstelser.
- El-værktøj og el-værktøjets ventilationsåbninger skal altid holdes rene for at sikre et godt og silkkert arbejde.

Skulle el-værktøjet trods omhyggelig fabrikation og kontrol holde op med at fungere, skal reparationen udføres af et autoriseret serviceværksted for Bosch-elektroværktøj.

El-værktøjets 10-cifrede typenummer (se type-skilt) skal altid angives ved forespørgsler og bestilling af reservedele.

Kundeservice og kunderådgivning

Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Reservedelstegninger og informationer om reservedele findes også under:

www.bosch-pt.com

Bosch kundeservice-team vil gerne hjælpe dig med at besvare spørgsmål vedr. køb, anvendelse og indstilling af produkter og tilbehør.

Dansk

El-værktøj, tilbehør og emballage skal genbruges på en miljøvenlig måde.

Smid ikke el-værktøj og akkuer/batterier ud sammen med det almindelige husholdningsaffald!

Gælder kun i EU-lande:

Iht. det europæiske direktiv 2002/96/EF skal kasseret elektroværktøj og iht. det europæiske direktiv 2006/66/EF skal defekte eller opbrugte akkuer/batterier indsamles separat og genbruges iht. gældende miljøforskrifter.

Akkuer/batterier:

Pas på: Disse akkuer indeholder cadmium, som er et meget giftigt tungmetal.

Ni-MH: Nikkel-metalhydrid

Ret til ændringer forbeholdes.

76 | Svenska

Säkerhetsanvisningar

Funktionsbeskrivning

En vesentlig kortere driftstid etter oppladingen er et tegn på at batteriet er oppbrukt og må skiftes ut.

Hvis girvelgeren 3 ikke kan skyves frem til anslaget, må chucken dreies litt med boret.

Inn-/utkobling

Kundeservice og kunderådgivning
