| Tipo di prodotto | Trapano avvitatore a batteria |
| Marca | Bosch |
| Modello | GSR 18V Professional |
| Categoria | Trapano |
| Tensione nominale | 18 V |
| Velocità a vuoto (1ª velocità) | 0–450 giri/min |
| Velocità a vuoto (2ª velocità) | 0–1450 giri/min |
| Coppia max. (duro/morbido) | 44 / 28 Nm |
| Diametro max. di avvitamento | 9 mm |
| Diametro di foratura max. nell'acciaio | 11 mm |
| Diametro di foratura max. nel legno | 32 mm |
| Campo di serraggio del mandrino | 1,5–10 mm |
| Filetto del mandrino | 1/2″ |
| Peso (secondo EPTA) | 2,1 kg |
| Alimentazione | Batteria Li-Ion 18 V (non inclusa) |
| Tipo di mandrino | Mandrino automatico (senza chiave) |
| Numero di velocità | 2 (meccaniche) |
| Regolazione della coppia | 20 posizioni + foratura |
| Senso di rotazione | Destra / sinistra |
| Funzioni speciali | Blocco automatico del mandrino, freno di rallentamento |
| Livello sonoro | < 70 dB(A) ; può superare 80 dB(A) |
| Vibrazioni (foratura metallo) | < 2,5 m/s² (K=1 m/s²) |
| Manutenzione e pulizia | Pulire le fessure di ventilazione; utilizzare ricambi originali Bosch |
| Sicurezza | Indossare protezione acustica e occhiali di sicurezza |
| Ricambi e riparabilità | Assistenza Bosch; ricambi disponibili su www.bosch-pt.com |
Domande frequenti - GSR 18V Professional BOSCH
Domande degli utenti su GSR 18V Professional BOSCH
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Trapano in formato PDF gratuitamente! Trova il tuo manuale GSR 18V Professional - BOSCH e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. GSR 18V Professional del marchio BOSCH.
MANUALE UTENTE GSR 18V Professional BOSCH
it Istruzioni originali
nl Oorspronkelijke
gebruiksaanwijzing
da Original brugsanvisning
sv Bruksanvisning | original
no Original driftsinstruks

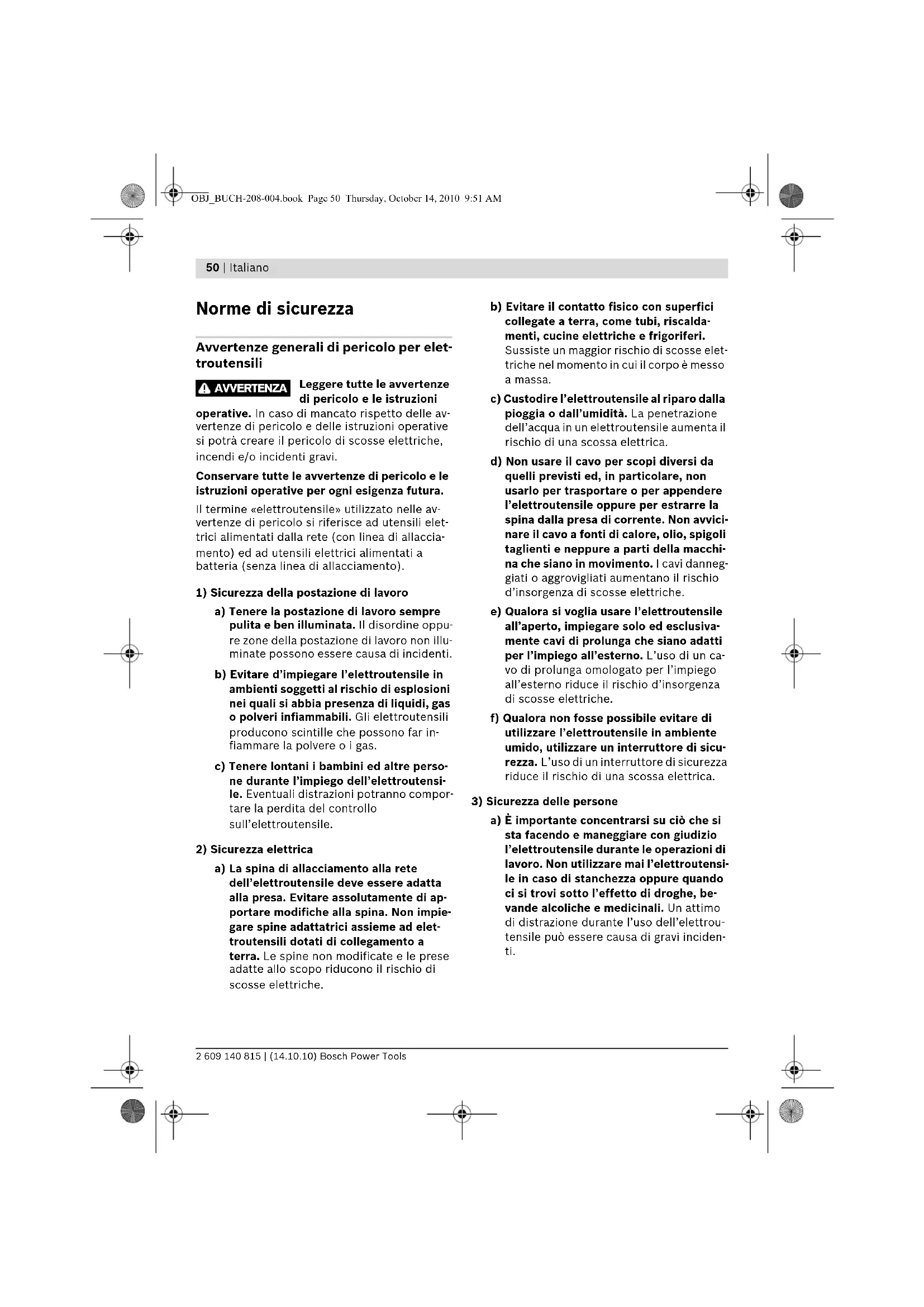

Avvertenze generali di pericolo per elet-troutensili
AVVERTENZA
Leggere tutte le avvertenze di pericolo e le istruzioni
operative. In caso di mancato rispetto delle av- vertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi.
Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura.
Il termine «elettroutensile» utilizzato nelle av- vertenze di pericolo si riferisce ad utensili elet- trici alimentati dalla rete (con linea di allacciamento) ed ad utensili elettrici alimentati a batteria (senza linea di allacciamento).
1) Sicurezza della postazione di lavoro
a) Tenere la postazione di lavoro sempre pulita e ben illuminata. Il disordine oppure zone della postazione di lavoro non illuminate possono essere causa di incidenti.
b) Evitare d'impiegare l'elettroutensile in ambienti soggetti al rischio di esplosioni nei quali si abbia presenza di liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono far infiammare la polvere o i gas.
c) Tenere lontani i bambini ed altre persone durante l'impiego dell'elettroutensile. Eventuali distrazioni potranno comportare la perdita del controllo sull'elettroutensile.
2) Sicurezza elettrica
a) La spina di allacciamento alla rete dell'elettroutensile deve essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad elet-troutensili dotati di collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.
b) Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi.
Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è messo a massa.
c) Custodire l'elettroutensile al riparo dalla pioggia o dall'umidità. La penetrazione dell'acqua in un elettroutensile aumenta il rischio di una scossa elettrica.
d) Non usare il cavo per scopi diversi da quelli previsti ed, in particolare, non usarlo per trasportare o per appendere l'elettroutensile oppure per estrarre la spina dalla presa di corrente. Non avvicinare il cavo a fonti di calore, olio, spigoli taglienti e neppure a parti della macchina che siano in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio d'insorgenza di scosse elettriche.
e) Qualora si voglia usare l'elettroutensile all'aperto, impiegare solo ed esclusivamente cavi di prolunga che siano adatti per l'impiego all'esterno. L'uso di un cavo di prolunga omologato per l'impiego all'esterno riduce il rischio d'insorgenza di scosse elettriche.
f) Qualora non fosse possibile evitare di utilizzare l'elettroutensile in ambiente umido, utilizzare un interruttore di sicurezza. L'uso di un interruttore di sicurezza riduce il rischio di una scossa elettrica.
3) Sicurezza delle persone
a) È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l'elettroutensile durante le operazioni di lavoro. Non utilizzare mai l'elettroutensile in caso di stanchezza oppure quando ci si trovi sotto l'effetto di droghe, bevande alcoliche e medicinali. Un attimo di distrazione durante l'uso dell'elettroutensile può essere causa di gravi incidenti.
Italiano | 51
b) Indossare sempre equipaggiamento protettivo individuale nonché occhiali protettivi. Indossando abbigliamento di protezione personale come la maschera per polveri, scarpe di sicurezza che non scivolino, elmetto di protezione oppure protezione acustica a seconda del tipo e dell'applicazione dell'elettroutensile, si riduce il rischio di incidenti.
c) Evitare l'accensione involontaria dell'elettroutensile. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l'elettroutensile sia spento. Tenendo il dito sopra l'interruttore mentre si trasporta l'elettroutensile oppure collegandolo all'alimentazione di corrente con l'interruttore inserito, si vengono a creare situazioni pericolose in cui possono verificarsi seri incidenti.
d) Prima di accendere l'elettroutensile togliere gli attrezzi di regolazione o la chiave inglese. Un accessorio oppure una chiave che si trovi in una parte rotante della macchina può provocare seri incidenti.
e) Evitare una posizione anomala del corpo. Avere cura di mettersi in posizione sicura e di mantenere l'equilibrio in ogni situazione. In questo modo è possibile controllare meglio l'elettroutensile in caso di situazioni inaspettate.
f) Indossare vestiti adeguati. Non indossare vestiti larghi, né portare bracciali e catenine. Tenere i capelli, i vestiti ed i guanti lontani da pezzi in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliarsi in pezzi in movimento.
g) In caso fosse previsto il montaggio di dispositivi di aspirazione della polvere e di raccolta, assicurarsi che gli stessi siano collegati e che vengano utilizzati correttamente. L'utilizzo di un'aspirazione polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere.
4) Trattamento accurato ed uso corretto degli elettroutensili
a) Non sottoporre la macchina a sovraccarico. Per il proprio lavoro, utilizzare esclusivamente l'elettroutensile esplicitamente previsto per il caso. Con un elettroutensile adatto si lavora in modo migliore e più sicuro nell'ambito della sua potenza di prestazione.
b) Non utilizzare mai elettroutensili con interruttori difettosi. Un elettroutensile con l'interruttore rotto è pericoloso e deve essere aggiustato.
c) Prima di procedere ad operazioni di regolazione sulla macchina, prima di sostituire parti accessorie oppure prima di posare la macchina al termine di un lavoro, estrarre sempre la spina dalla presa della corrente e/o estrarre la batteria ricaricabile. Tale precauzione eviterà che l'elettroutensile possa essere messo in funzione involontariamente.
d) Quando gli elettroutensili non vengono utilizzati, conservarli al di fuori del raggio di accesso di bambini. Non fare usare l'elettroutensile a persone che non siano abituate ad usarlo o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono macchine pericolose quando vengono utilizzati da persone non dotate di sufficiente esperienza.
e) Eseguire la manutenzione dell'elettroutensile operando con la dovuta diligenza. Accertarsi che le parti mobili della macchina funzionino perfettamente, che non s'inceppino e che non ci siano pezzi rotti o danneggiati al punto da limitare la funzione dell'elettroutensile stesso. Prima di iniziare l'impiego, far riparare le parti danneggiate. Numerosi incidenti vengono causati da elettroutensili la cui manutenzione è stata effettuata poco accuratamente.
f) Mantenere gli utensili da taglio sempre affilati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affilati s'inceppano meno frequentemente e sono più facili da condurre.
52 | Italiano
g) Utilizzare l'elettroutensile, gli accessori opzionali, gli utensili per applicazioni specifiche ecc., sempre attenendosi alle presenti istruzioni. Così facendo, tenere sempre presente le condizioni di lavoro e le operazioni da eseguire. L'impiego di elettroutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo.
5) Trattamento ed utilizzo appropriato di utensili dotati di batterie ricaricabili
a) Caricare la batteria ricaricabile solo ed esclusivamente nei dispositivi di carica consigliati dal produttore. Per un dispositivo di carica previsto per un determinato tipo di batteria sussiste pericolo di incendio se viene utilizzato con un tipo diverso di batteria ricaricabile.
b) Avere cura d'impiegare negli elettroutensili solo ed esclusivamente batterie ricaricabili esplicitamente previste. L'uso di batterie ricaricabili di tipo diverso potrà dare insorgenza a lesioni e comportare il rischio d'incendi.
c) Non avvicinare batterie non utilizzate a fermagli, monete, chiavi, chiodi, viti e neppure ad altri piccoli oggetti metallici che potrebbero provocare un cavallottamento dei contatti. Un eventuale corto circuito tra i contatti dell'accumulatore potrà dare origine a bruciature o ad incendi.
d) In caso d'impiego errato si provoca il pericolo di fuoriuscita di liquido dalla batteria ricaricabile. Evitarne assolutamente il contatto. In caso di contatto accidentale, sciacquare accuratamente con acqua. Rivolgersi immediatamente al medico, qualora il liquido dovesse entrare in contatto con gli occhi. Il liquido fuoriuscito dalla batteria ricaricabile potrà causare irritazioni cutanee o ustioni.
6) Assistenza
a) Fare riparare l'elettroutensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potrà essere salvaguardata la sicurezza dell'elettroutensile.
Indicazioni di sicurezza per trapani ed avvitatori
Tenere l'apparecchio per le superfici isolate dell'impugnatura qualora venissero effettuati lavori durante i quali l'accessorio oppure la vite potrebbe venire a contatto con cavi elettrici nascosti. Il contatto con un cavo sotto tensione può mettere sotto tensione anche parti metalliche dell'apparecchio, causando una scossa elettrica.
Al fine di rilevare linee di alimentazione nascoste, utilizzare adatte apparecchiature di ricerca oppure rivolgersi alla locale società erogatrice. Un contatto con linee elettriche può provocare lo sviluppo di incendi e di scosse elettriche. Danneggiando linee del gas si può creare il pericolo di esplosioni. Penetrando una tubazione dell'acqua si provocano seri danni materiali.
▶ Spegnere immediatamente l'elettroutensile quando l'utensile accessorio si blocca. Aspettarsi sempre alti momenti di reazione che possono provocare un contraccolpo. L'utensile accessorio si blocca quando:
- l'elettroutensile è sottoposto a sovraccarico oppure - prende angolature improprie nel pezzo in lavorazione.
Tenere sempre ben saldo l'elettroutensile. Serrando a fondo ed allentando le viti è possibile che si verifichino temporaneamente alti momenti di reazione.
Assicurare il pezzo in lavorazione. Un pezzo in lavorazione può essere bloccato con sicurezza in posizione solo utilizzando un apposito dispositivo di serraggio oppure una morsa a vite e non tenendolo con la semplice mano.
Italiano | 53
Prima di posare l'elettroutensile, attendere sempre fino a quando si sarà fermato completamente. L'accessorio può incepparsi e comportare la perdita di controllo dell'elet-troutensile.
▶ Non aprire la batteria. Vi è il pericolo di un corto circuito.
Proteggere la batteria ricaricabile dal calore, p. es. anche dall'irradiamento solare continuo, dal fuoco, dall'acqua e dall'umidità. Esiste pericolo di esplosione.
Utilizzare esclusivamente batterie ricaricabili originali Bosch dotate della tensione indicata sulla targhetta di identificazione dell'elettroutensile. In caso di impiego di altre batterie ricaricabili, p. es. imitazioni, batterie ricaricabili rigenerate oppure prodotti di terzi, esiste il pericolo di lesioni e di danni alle cose causate da batterie che esplodono.
Descrizione del funzionamento
Leggere tutte le avvertenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo
di scosse elettriche, incendi e/o incidenti gravi. Si prega di aprire la pagina ribaltabile su cui si trova raffigurata schematicamente la macchina e lasciarla aperta mentre si legge il manuale delle Istruzioni per l'uso.
Uso conforme alle norme
La macchina è idonea per avvitare e svitare viti ed anche per forare nel legname, nel metallo, nella ceramica e nelle materie plastiche.
Componenti illustrati
La numerazione dei componenti illustrati si riferisce all'illustrazione dell'elettroutensile che si trova sulla pagina con la rappresentazione grafica.
1 Mandrino autoserrante
2 Anello di regolazione preselezione della cop-pia
3 Commutatore di marcia
4 Bit cacciavite*
5 Tasto di sbloccaggio della batteria ricaricabile
6 Batteria ricaricabile*
7 Commutatore del senso di rotazione
8 Interruttore di avvio/arresto
9 Impugnatura (superficie di presa isolata)
10 Portabit universale*
11 Vite di serraggio per mandrino autoserrante
12 Chiave a brugola**
*L'accessorio illustrato oppure descritto non è compreso nel volume di fornitura standard. L'accessorio completo è contenuto nel nostro programma accessori.
**disponibili in commercio (non compreso nel volume di fornitura)
Informazioni sulla rumorosità e sulla vibrazione
Valori misurati per rumorosità rilevati conformemente alla norma EN 60745.
Il livello di pressione acustica stimato A della macchina ammonta ad un valore minore di 70 dB(A). Incertezza della misura K =3 dB. Il livello di rumore durante il lavoro può superare 80 dB(A).
Usare la protezione acustica!
Valori totali delle oscillazioni (somma di vettori in tre direzioni) misurati conformemente alla norma EN 60745:
Foratura nel metallo: Valore di emissione dell'oscillazione a_h<2,5 m/s^2 , Incertezza della misura K=1 m/s^2 .
Avvitatura: Valore di emissione dell'oscillazione a_h<2,5 m/s, Incertezza della misura K=1 m/s ^2 . Il livello di vibrazioni indicato nelle presenti istruzioni è stato rilevato seguendo una procedura di misurazione conforme alla norma EN 60745 e può essere utilizzato per confrontare gli elettroutensili. Lo stesso è idoneo anche per una valutazione temporanea della sollecitazione da vibrazioni.
54 | Italiano
Il livello di vibrazioni indicato rappresenta gli impieghi principali dell'elettroutensile. Qualora l'elettroutensile venisse utilizzato tuttavia per altri impieghi, con accessori differenti oppure con manutenzione insufficiente, il livello di vibrazioni può differire. Questo può aumentare sensibilmente la sollecitazione da vibrazioni per l'intero periodo di tempo operativo.
Per una valutazione precisa della sollecitazione da vibrazioni bisognerebbe considerare anche i
tempi in cui l'apparecchio è spento oppure è acceso ma non è utilizzato effettivamente. Questo può ridurre chiaramente la sollecitazione da vibrazioni per l'intero periodo operativo.
Adottare misure di sicurezza supplementari per la protezione dell'operatore dall'effetto delle vibrazioni come p.es.: manutenzione dell'elet-troutensile e degli accessori, mani calde, organizzazione dello svolgimento del lavoro.
Dati tecnici
| Cacciaviti/avvitatore a batteria | GSR ...Professional | 12 V 12 V 14,4 V 14,4 V 18 V | ||||
| Codice prodotto | 3 601 J95 ... | 500 501 400 401 300 | ||||
| Tensione nominale | V= 12 12 14,4 14,4 18 | |||||
| Numero di giri a vuoto | ||||||
| - 1amarcia | min-1 | 0-400 | 0-400 | 0-400 | 0-400 | 0-450 |
| - 2amarcia | min-1 | 0-1400 | 0-1400 | 0-1400 | 0-1400 | 0-1450 |
| Mass. momento di coppia avvitamento di giunti rigidi/elastici conforme alla norma ISO 5393 | Nm | 34/20 | 36/20 | 38/22 | 42/22 | 44/28 |
| Diam. max. delle viti | mm | 7 | 7 | 8 | 8 | 9 |
| Diametro max. foratura | ||||||
| - Acciaio | mm | 10 | 13 | 10 | 13 | 11 |
| - Legname | mm | 25 | 28 | 32 | 35 | 32 |
| Campo di serraggio del mandri-no | mm | 1,5-10 | 1,5-13 | 1,5-10 | 1,5-13 | 1,5-10 |
| Filetto dell'alberino | 12" | 12" | 12" | 12" | 12" | |
| Peso in funzione della EPTA-Procedure 01/2003 | kg | 1,8 | 1,9 | 1,9 | 2,0 | 2,1 |
Caratteristiche tecniche rilevate con pacchetti batterie ricaricabili al nichel cadmio 2,0 Ah.
Si prega di tenere presente il codice prodotto applicato sulla targhetta di costruzione del Vostro elettroutensile. Le descrizioni commerciali di singoli elettroutensili possono variare.
Dichiarazione di conformità
Assumendone la piena responsabilità, dichiariamo che il prodotto descritto nei «Dati tecnici» è conforme alle seguenti normative ed ai relativi documenti: EN 60745 in base alle prescrizioni delle direttive 2004/108/CE, 2006/42/CE.
Fascicolo tecnico presso:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen
Caricare la batteria
Una batteria che non sia stata utilizzata per un lungo periodo di tempo arriva a portare la sua piena prestazione solo dopo ca. 5 cicli di ricarica e scarica.
Per togliere la batteria 6 premere i tasti di sbloc-caggio 5 ed estrarre verso il basso la batteria dall'elettroutensile. Così facendo, non esercita-re forza eccessiva.
La batteria ricaricabile è dotata di un sensore NTC per il controllo della temperatura che permette operazioni di ricarica solo entro un campo di temperatura tra 0 °C e 45 °C. In questo modo si permette di raggiungere una lunga durata della batteria.
Una sensibile riduzione della durata del funzionamento dopo l'operazione di ricarica sta ad indicare che la batteria ricaricabile dovrà essere sostituita.
Si prega di attenersi alle indicazioni relative allo smaltimento.
Cambio degli utensili (vedi figura A)
Prima di effettuare lavori all'elettroutensile (ad es. lavori di manutenzione, cambio d'utensile, ecc.), nonché in caso di trasporto e di conservazione dello stesso, avere sempre cura di portare in posizione media il commutatore per la reversibilità. In difetto, sussisterà il pericolo di lesioni in caso di azionamento accidentale dell'interruttore di avvio/di arresto.
Quando non si preme l'interruttore di avvio/arresto 8 il mandrino autoserrante si blocca. Ciò permette di sostituire l'utensile accessorio nel mandrino autoserrante in maniera veloce, comoda e semplice.
Aprire il mandrino autoserrante 1 ruotando nel senso di rotazione 0 fino a quando l'utensile può essere inserito. Inserire l'utensile.
Ruotare manualmente con forza la boccola del mandrino autoserrante 1 nel senso di rotazione ② fino a quando non è più precettibile alcun rumore. In questo modo il mandrino viene bloccato automaticamente.
Per sbloccarlo di nuovo quando si intende togliere l'utensile accessorio, si gira la boccola anteriore in senso contrario.
Sostituzione del mandrino
Prima di effettuare lavori all'elettroutensile (ad es. lavori di manutenzione, cambio d'utensile, ecc.), nonché in caso di trasporto e di conservazione dello stesso, avere sempre cura di portare in posizione media il commutatore per la reversibilità. In difetto, sussisterà il pericolo di lesioni in caso di azionamento accidentale dell'interruttore di avvio/di arresto.
Rimozione della vite di sicurezza (vedi figura B)
Il mandrino autoserrante 1 è assicurato contro allentamento accidentale dal mandrino porta-punta con una vite di serraggio 11. Aprire completamente il mandrino autoserrante 1 e svitare la vite di serraggio 11 nel senso di rotazione 0. Tenere presente che la vite di serraggio ha una filettatura sinistrorsa.
Smontaggio del mandrino autoserrante (vedi figura C)
Inserire il gambo corto della chiave a brugola 12 anteriormente nel mandrino portapunta 1. Posare l'elettroutensile su un basamento piano e resistente, p.es. un banco di lavoro. Tenere saldamente l'elettroutensile e sbloccare il mandrino autoserrante 1 girando la chiave per vite ad esagono cavo 12 nel senso di rotazione 0. In caso di mandrino autoserrante bloccato è possibile sbloccarlo dando un leggero colpo sul lungo gambo della chiave per vite ad esagono cavo 12. Togliere la chiave per vite ad esagono cavo dal mandrino autoserrante e svitare completamente il mandrino autoserrante.
56 | Italiano
Montaggio del mandrino autoserrante (vedi figura D)
Il montaggio del mandrino autoserrante avviene eseguendo inversamente le stesse operazioni.
Il mandrino portapunta deve essere stretto con un momento di coppia pari a 20-25 Nm.
Avvitare la vite di serraggio 11 in senso antiorario nel mandrino autoserrante aperto. Impiegare sempre una vite di serraggio nuova in quanto sulla filettatura della stessa è applicata una massa adesiva di sicurezza che, in caso di ripetuto utilizzo, perde la sua efficacia.
Aspirazione polvere/aspirazione trucioli
▶ Polveri e materiali come vernici contenenti piombo, alcuni tipi di legname, minerali e metalli possono essere dannosi per la salute. Il contatto oppure l'inalazione delle polveri possono causare reazioni allergiche e/o malattie delle vie respiratorie dell'operatore oppure delle persone che si trovano nelle vicinanze. Determinate polveri come polvere da legname di faggio o di quercia sono considerate cancerogene, in modo particolare insieme ad additivi per il trattamento del legname (cromato, protezione per legno). Materiale contenente amianto deve essere lavorato esclusivamente da personale specializzato.
- Provvedere per una buona aerazione del posto di lavoro.
- Si consiglia di portare una mascherina protettiva con classe di filtraggio P2.
Osservare le norme in vigore nel Vostro paese per i materiali da lavorare.
- Evitare accumuli di polvere sul posto di lavoro. Le polveri si possono incendiare facilmente.
Uso
Messa in funzione
Applicazione della batteria ricaricabile
Utilizzare esclusivamente batterie tipo tonde originali Bosch dotate della tensione riportata sulla targhetta di costruzione dell'elettroutensile in dotazione. L'impiego di batterie diverse da quelle consigliate potrà comportare il pericolo di lesione o d'incendio.
Mettere il commutatore del senso di rotazione 7 in posizione centrale in modo da impedire che la macchina possa accendersi accidentalmente. Applicare la batteria ricaricata 6 nell'impugnatura fino a percepirne lo scatto d'innesto ed a farla trovare a filo con l'impugnatura.
Impostazione del senso di rotazione (vedi figura E)
Con il commutatore del senso di rotazione 7 è possibile modificare il senso di rotazione dell'elettroutensile. Comunque, ciò non è possibile quando l'interruttore di avvio/arresto 8 è premuto.
Rotazione destrorsa: Per forare ed avvitare viti premere il commutatore del senso di rotazione 7 verso sinistra fino all'arresto.
Rotazione sinistrorsa: Per allentare oppure svitare viti, premere completamente il commutatore del senso di rotazione 7 verso destra fino alla battuta di arresto.
Preselezione della coppia
Con l'anello di regolazione per la preselezione della coppia 2 è possibile regolare la coppia richiesta su 20 livelli. Se la coppia è ben regolata, l'elettroutensile si ferma non appena la testa della vite arriva ad essere a filo con la superficie del materiale oppure si raggiunge la coppia impostata. Alla posizione «### disinserimento automatico è disattivato, p. es. per foratura. Per svitare viti, regolare eventualmente su un livello maggiore oppure regolare sul simbolo «###
Italiano | 57
Commutazione meccanica di marcia
- Azionare il commutatore di marcia 3 solo quando l'elettroutensile è fermo.
Con il commutatore di marcia 3 è possibile pre- selezionare 2 campi di velocità.
Marcia I:
Bassa velocità; per avvitare oppure per lavori con grandi diametri di foratura.
Marcia II:
Alta velocità; per lavori con piccolo diametro di foratura.
Se non è possibile spingere il commutatore di marcia 3 fino alla battuta di arresto, ruotare leggermente il mandrino portapunta con la punta.
Accendere/spegnere
Per accendere l'elettroutensile premere l'interruttore di avvio/arresto 8 e tenerlo premuto.
Per spegnere l'elettroutensile rilasciare di nuovo l'interruttore di avvio/arresto 8.
Regolazione del numero di giri
È possibile regolare la velocità dell'elettroutensile in funzione operando con la pressione che si esercita sull'interruttore avvio/arresto 8.
Esercitando una leggera pressione sull'interrut- tore di avvio/arresto 8 si ha una velocità bassa. Aumentando la pressione si aumenta la velocità.
Blocco automatico del mandrino (Auto-Lock)
Quando l'interruttore di avvio/arresto 8 non è premuto si blocca il mandrino e con esso il mandrino portautensile.
In questo modo è possibile avvitare viti anche in caso di batteria scarica oppure utilizzare l'elet-troutensile come cacciavite.
Freno di arresto graduale
Rilasciando l'interruttore avvio/arresto 8 il mandrino autoserrante viene frenato impedendo in questo modo una fase di arresto dell'utensile accessorio.
Avvitando viti, rilasciare l'interruttore avvio/arresto 8 solo dopo che la vite sia stata avvitata a filo nel pezzo in lavorazione. In questo caso la testa della vite non penetra nel pezzo in lavorazione.
Indicazioni operative
- Applicare l'elettroutensile sulla vite soltanto quando è spento. Utensili accessori in rotazione possono scivolare.
In seguito a lunghe operazioni di lavoro a bassa velocità, per farlo raffreddare, lasciar ruotare l'elettroutensile in funzionamento a vuoto per ca. 3 minuti alla massima velocità.
Per forature nel metallo impiegare solo punte HSS perfettamente affiliate (HSS = acciaio superrapido). Una rispettiva qualità viene garantita dal programma accessori Bosch.
Volendo avvitare viti di dimensioni maggiori in materiale duro, eseguire prima un foro pari al diametro interno del filetto e per circa 23 della lunghezza completa della vite.
Manutenzione ed assistenza
Manutenzione e pulizia
Prima di effettuare lavori all'elettroutensile (ad es. lavori di manutenzione, cambio d'utensile, ecc.), nonché in caso di trasporto e di conservazione dello stesso, avere sempre cura di portare in posizione media il commutatore per la reversibilità. In difetto, sussisterà il pericolo di lesioni in caso di azionamento accidentale dell'interruttore di avvio/di arresto.
▶ Per poter garantire buone e sicure operazioni di lavoro, tenere sempre puliti l'elet-troutensile e le prese di ventilazione.
Se nonostante gli accurati procedimenti di produzione e di controllo l'elettroutensile dovesse guastarsi, la riparazione va fatta effettuare da un punto di assistenza autorizzato per gli elettroutensili Bosch.
In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cifre riportato sulla targhetta di fabbricazione dell'elettroutensile!
58 | Italiano
Servizio di assistenza ed assistenza clienti
Il servizio di assistenza risponde alle Vostre domande relative alla riparazione ed alla manutenzione del Vostro prodotto nonché concernenti le parti di ricambio. Disegni in vista esplosa ed informazioni relative alle parti di ricambio sono consultabili anche sul sito:
www.bosch-pt.com
Il team assistenza clienti Bosch è a Vostra disposizione per rispondere alle domande relative all'acquisto, impiego e regolazione di apparecchi ed accessori.
Italia
Officina Elettroutensili
Robert Bosch S.p.A. c/o GEODIS
Viale Lombardia 18
20010 Arluno
Tel.: +39 (02) 36 96 26 63
Fax: +39 (02) 36 96 26 62
Fax: +39 (02) 36 96 86 77
E-Mail: officina.elettroutensili@it.bosch.com
Svizzera
Tel.: +41 (044) 8 47 15 13
Fax: +41 (044) 8 47 15 53
Smaltimento
Avviare ad un riciclaggio rispettoso dell'ambiente gli imballaggi, gli elettroutensili e gli accessori dismessi.
Non gettare elettroutensili e batterie ricaricabili/batterie tra i rifiuti domestici!
Solo per i Paesi della CE:
Conformemente alla direttiva europea 2002/96/CE gli elettroutensili diventati inservibili e, in base alla direttiva europea
2006/66/CE, le batterie ricaricabili/batterie difettose o consumate
devono essere raccolte separatamente ed essere inviate ad una riutilizzazione ecologica.
Le batterie ricaricabili/le batterie non funzionanti potranno essere consegnate direttamente presso:
Italia
Ecoelit
Viale Misurata 32
20146 Milano
Tel.: +39 02 / 4 23 68 63
Fax: +39 02 / 48 95 18 93
Svizzera
Batrec AG
3752 Wimmis BE
Batterie ricaricabili/Batterie:
Ni-Cd: Nichel cadmio
Attenzione: Queste batterie ricaricabili contengono cadmio, un metallo pesante altamente velenoso.
Ni-MH: Nichel-metal-hidride
Con ogni riserva di modifiche tecniche.
Nederlands | 59
