| Toote tüüp | Juhtmeta puur-keerdtrell |
| Bränd | Bosch |
| Mudel | GSR 18V Professional |
| Kategooria | Puur |
| Nimipinge | 18 V |
| Tühikäigu pöörded (1. käik) | 0–450 p/min |
| Tühikäigu pöörded (2. käik) | 0–1450 p/min |
| Maksimaalne pöördemoment (kõva/pehme) | 44 / 28 Nm |
| Maksimaalne kruvimisläbimõõt | 9 mm |
| Maksimaalne puurimisläbimõõt terases | 11 mm |
| Maksimaalne puurimisläbimõõt puidus | 32 mm |
| Padruni kinnitusvahemik | 1,5–10 mm |
| Spindli keerme | 1/2″ |
| Kaal (EPTA järgi) | 2,1 kg |
| Toiteallikas | Li-Ion aku 18 V (ei kuulu komplekti) |
| Padruni tüüp | Automaatpadrun (ilma võtmeta) |
| Käikude arv | 2 (mehaanilised) |
| Pöördemomendi reguleerimine | 20 asendit + puurimine |
| Pöörlemissuund | Paremale / vasakule |
| Eriomadused | Automaatne spindli blokeering, pidurduspidur |
| Müratase | < 70 dB(A) ; võib ületada 80 dB(A) |
| Vibratsioon (metalli puurimine) | < 2,5 m/s² (K=1 m/s²) |
| Hooldus ja puhastamine | Puhastage ventilatsiooniavasid; kasutage originaal Boschi osi |
| Ohutus | Kandke kuulmiskaitseid ja kaitseprille |
| Varuosad ja remonditavus | Boschi teenindus; varuosad saadaval aadressil www.bosch-pt.com |
Korduma kippuvad küsimused - GSR 18V Professional BOSCH
Kasutajate küsimused teemal GSR 18V Professional BOSCH
0 küsimus selle seadme kohta. Vastake nendele, mida teate, või esitage oma.
Esita uus küsimus selle seadme kohta
Laadige alla juhend oma Puur PDF-formaadis tasuta! Leidke oma juhend GSR 18V Professional - BOSCH ja võtke oma elektrooniline seade uuesti kätte. Sellel lehel on avaldatud kõik teie seadme kasutamiseks vajalikud dokumendid. GSR 18V Professional kaubamärgi BOSCH.
KASUTUSJUHEND GSR 18V Professional BOSCH
etAlgupärane kasutusjuhend
Ivinstrukcijas originalvaloda
ROriginali instrukcija

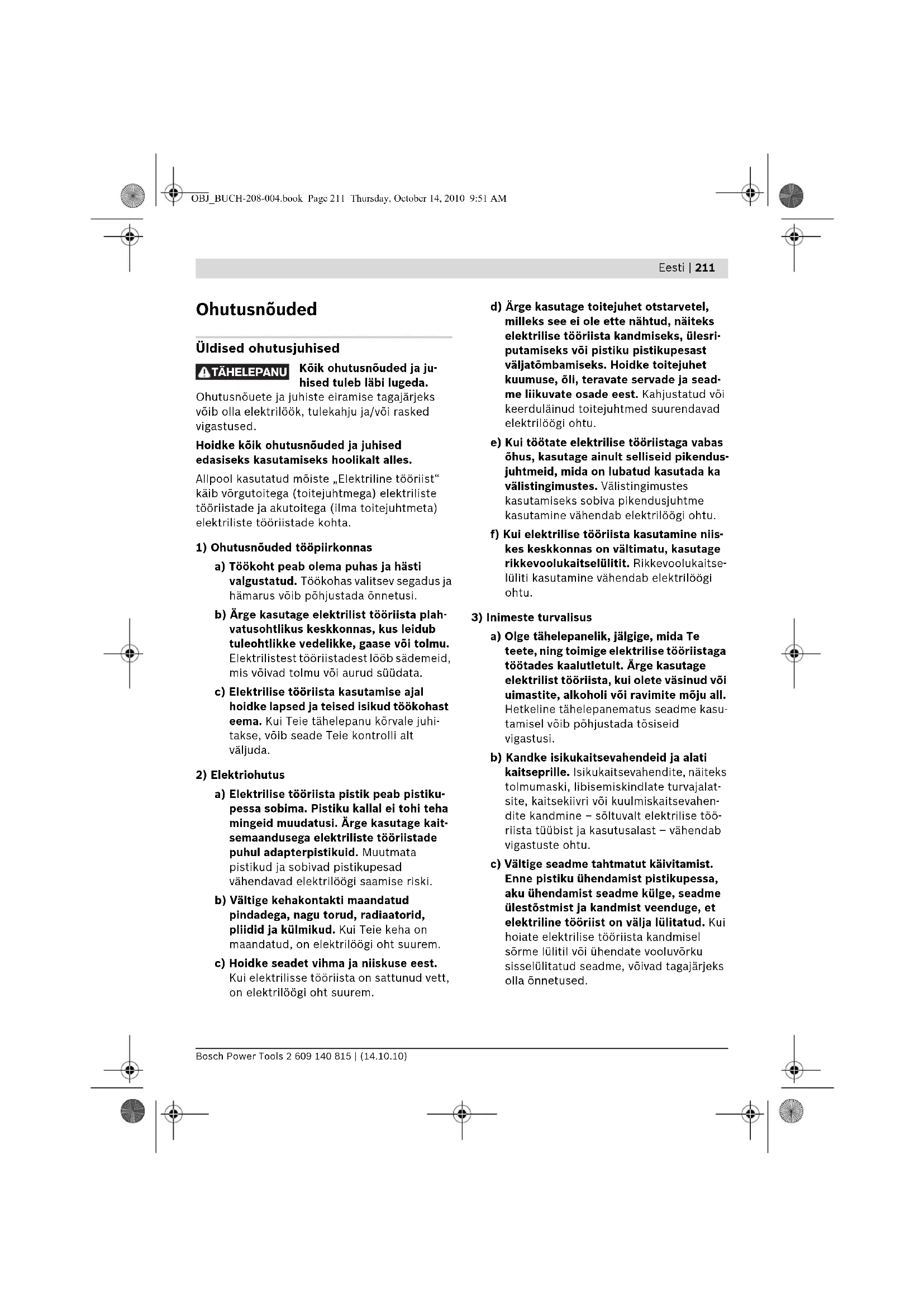

Eesti....Lehekülg 211
Kõik ohutusnõuded ja ju- hised tuleb läbi lugeda.
Ohutusnõuete ja juhiste eiramise tagajärjeks võib olla elektrilöök, tulekahju ja/või rasked vigastused.
Hoidke köik ohutusnõuded ja juhised edasiseks kasutamiseks hoolikalt alles.
Allpool kasutatud möiste „Elektriline tööriist“ käib vörgutoitega (toitejuhtmega) elektriliste tööriistade ja akutoitega (ilma toitejuhtmeta) elektriliste tööriistade kohta.
1) Ohutusnõuded tööpiirkonnas
a) Töökoht peab olema puhas ja hästi valgustatud. Töökohas valitsev segadus ja hämarus võib põhjustada önnetusi.
b) Ärge kasutage elektrilist tööriista plahvatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase või tolmu. Elektrilistest tööriistadest lõöb sädemeid, mis võivad tolmu või aurud süüdata.
c) Elektrillise töörlista kasutamise ajal hoidke lapsed ja teised isikud töökohast eema. Kui Teie tähelepanu körvale juhi-takse, vöib seade Teie kontrolli alt väljuda.
2) Elektriohutus
a) Elektrilise tööriista pistik peab pistikupessa sobima. Pistiku kallal ei tohi teha mingeid muudatusi. Ärge kasutage kaitsemaandusega elektriliste tööriistade puhul adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilögi saamise riski.
b) Vältige kehakontakti maandatud pindadega, nagu torud, radiaatorid, pliidid ja külmikud. Kui Teie keha on maandatud, on elektrilöögi oht suurem.
c) Hoidke seadet vihma ja niiskuse eest.
Kui elektrilisse tööriista on sattunud vett,
on elektrilögi oht suurem.
d) Ärge kasutage toitejuhet otstarvetel, milleks see ei ole ette nähtud, näiteks elektrilise tööriista kandmiseks, ülesri- putamiseks või pistiku pistikupesast väljatõmbamiseks. Hoidke toitejuhet kuumuse, öli, teravate servade ja sead- me liikuvate osade eest. Kahjustatud või keerduläinud toitejuhtmed suurendavad elektrilöögi ohtu.
e) Kui töötate elektrilise tööriistaga vabas öhus, kasutage ainult selliseid pikendusjuhtmeid, mida on lubatud kasutada ka välistingimustes. Välistingimustes kasutamiseks sobiva pikendusjuhtme kasutamine vähendab elektrilöögi ohtu.
f) Kui elektrilise tööriista kasutamine niiskes keskkonnas on vältimatu, kasutage rikkevoolukaitselülit. Rikkevoolukaitselüliti kasutamine vähendab elektrilöögi ohtu.
3) Inimeste turvalisus
a) Olge tähelepanelik, jälgige, mida Te teete, ning toimige elektrilise töörlistaga töötades kaalutletult. Ärge kasutage elektrilist tööriista, kui olete väsinud või uimastite, alkoholi või ravimite mõju all. Hetkeline tähelepanematus seadme kasutamisel võib põhjustada tõsiseid vigastusi.
b) Kandke Isikukaltsevahendeld ja alati kaitseprille. Isikukaitsevahendite, näiteks tolmumaski, libisemiskindlate turvajalatsite, kaitsekiivri või kuulmiskaitsevahendite kandmine – sõltuvalt elektrilise tööriista tüübist ja kasutusalast – vähendab vigastuste ohtu.
c) Vältige seadme tahtmatut kälvitamist. Enne pistiku ühendamist pistikupessa, aku ühendamist seadme külge, seadme ülestöstmist ja kandmist veenduge, et elektriline tööriist on välja lülitatud. Kui hoiate elektrilise tööriista kandmisel sörme lülitil või ühendate vooluvõrku sisselülitatud seadme, võivad tagajärjeks olla önnetused.
212 | Eesti
d) Enne elektrilise töörlista sisselülitamist eemaldage selle küljest reguleerimis- ja mutrivötmed. Seadme pöörleva osa küljes olev reguleerimis- või mutrivõti võib põhjustada vigastusi.
e) Vältige ebatavalist kehaasendit. Võtke stabilne tööasend ja hoidke kogu aeg tasakaalu. Nii saate elektrilist tööriista ootamatutes olukordades paremini kontrollida.
f) Kandke sobivat rõivastust. Ärge kandke laiu riideid ega ehteid. Hoidke juuksed, rõivad ja kindad seadme liikuvatest osadest eemal. Lotendavad riided, ehted või pikad juuksed võivad sattuda seadme liikuvate osade vahele.
g) Kui on võimalik paigaldada tolmueemal-dus- ja tolmukogumisseadiseid, veen-duge, et need on seadmega ühendatud ja et neid kasutatakse õigesti. Tolmu-eemaldusseadise kasutamine vähendab tolmust põhjustatud ohte.
4) Elektrilliste tööriistade hoolikas käsitsemine ja kasutamine
a) Ärge koormake seadet üle. Kasutage töö tegemiseks selleks ettenähtud elektrilist tööriista. Sobiva elektrilise tööriistaga töötate ettenähtud jõudluspiirides efektiivsemalt ja ohutumalt.
b) Ärge kasutage elektrilist tööriista, mille lüliti on rikkis. Elektriline tööriist, mida ei ole enam võimalik lülitist sisse ja välja lülitada, on ohtlik ning tuleb parandada.
c) Tõmmake pistik pistikupesast välja ja/või eemaldage seadmest aku enne seadme reguleerimist, tarvikute vahetamist ja seadme ärapanekut. See ettevaatusabinõu väldib elektrilise tööriista soovimatut käivitamist.
d) Kasutusvälisel ajal hoidke elektrilisi tööriistu lastele kättesaamatus kohas. Ärge laske seadet kasutada isikutel, kes seadet ei tunne või pole silntoodud juhiseid lugenud. Asjatundmatute isikute käes on elektrilised tööriistad ohtlikud.
e) Hoolitsege seadme eest korralikult. Kontrollige, kas seadme liikuvad osad töötavad veatult ega kiildu kiini. Veenduge, et seadme detailid ei ole murdunud või kahjustatud määral, mis mõjutab seadme töökindlust. Laske kahjustatud detailid enne seadme kasutamist parandada. Paljude önnetuste põhjuseks on halvasti hooldatud elektrilised tööriistad.
f) Hoidke lõiketarvikud teravad ja puhtad. Hoolikalt hooldatud, teravate lõikeservadega lõiketarvikud kiilduvad harvemini kinni ja neid on lihtsam juhtida.
g) Kasutage elektrilist tööriista, lisavarustust, tarvikuid jne vastavalt siintoodud juhistele ning nii, nagu konkreetse seadmetüübi jaoks ette nähtud. Arvestage seejuures tööttingimuste ja teostatava töö iseloomuga. Elektriliste tööriistade nõuetevastane kasutamine võib põhjustada ohtlikke olukordi.
5) Akutööriistade hoolikas käsitsemine ja kasutamine
a) Laadige akusid ainult tootja poolt soovitatud akulaadijatega. Akulaadija, mis sobib teatud tüüpi akudele, muutub tu-leohtlikuks, kui seda kasutatakse teiste akudega.
b) Kasutage elektrilistes tööriistades ainult selleks ettenähtud akusid. Teiste akude kasutamine vöib pöhjustada vigastusi ja tulekahjuohtu.
c) Hoidke kasutusel mitteolevad akud eemal kirjaklambritest, müntidest, võtmetest, naeltest, kruvidest või teistest väikestest metallesemetest, mis võivad kontaktid omavahel ühendada. Akukontaktide vahel tekkiva lühise tagajärjeks võivad olla põletused või tulekahju.
d) Väärkasutuse korral võib akuvedelik välja voolata. Vältige sellega kokkupuudet. Juhusliku kokkupuute korral loputage kahjustatud kohta veega. Kui vedelik satub silma, pöörduge lisaks arsti poole. Väljavoolav akuvedelik võib põhjustada nahaärritusi või põletusi.
Eesti | 213
6) Teenindus
a) Laske elektrilist tööriista parandada ainult kvallfitseeritud spetsiallistidel, kes kasutavad originaalvaruosi. Nii tagate püsivalt seadme ohutu töö.
Ohutusnõuded puurtrellide ja kruvikeerajate kasutamisel
Kui teostate töid, mille puhul vöib tarvik vöi kruvi tabada varjatud elektrijuhtmeid, hoidke seadet ainult isoleeritud käepidemetest. Kontakt pinge all oleva elektrijuhtmega vöib pingestada seadme metallosad ja pöhjustada elektrilöögi.
▶ Varjatult paiknevate elektrijuhtmete, gaasivõi veetorude avastamiseks kasutage sobivaid otsimisseadmeid või pöörduge kohaliku elektri-, gaasi- või veevarustusfirma poole. Kokkupuutel elektrijuhtmetega tulekahju- ja elektrilöögioht. Gaasitorustiku vigastamisel plahvatusoht. Veetorustiku vigastamisel materiaalne kahju või elektrilöögioht.
Tarviku blokeerumise korral lülitage elektriline tööriist viivitamatult välja. Seejuures võivad ilmneda suured reaktsioonijõud, mis põhjustavad tagasilöögi. Tarvik blokeerub:
- kui elektrilisele tööriistale avaldub ülekoormus või
- kui elektriline tööriist töödeldavas toorikus kinni kiildub.
- Holdke elektrilist tööriista kindlalt käes. Kruvide kinni- ja lahtikeeramisel vöib lühiajaliselt esineda tugevaid reaktsiooni-momente.
Kinnitage töödeldav toorik. Kinnitusseadmete või kruustangidega kinnitatud toorik püsib kindlamalt kui käega hoides.
Enne käestpanekut oodake, kuni elektriline tööriist on seiskunud. Kasutatav tarvik võib kinni kiilduda ja põhjustada kontrolli kaotuse seadme üle.
- Ärge avage akut. Esineb lühise oht.
Kaitske akut kuumuse, sealhulgas pideva päikesekiirguse eest, samuti vee, tule ja niiskuse eest. Esineb plahvatusoht.
- Kasutage üksnes Boschi originaalakusid, mille pinge vastab elektrilise tööriista andmesildil toodud pingele. Muude akude, nt järeletehtud või parandatud akude või teiste tootjate akude kasutamine põhjustab plahvatus- ja varalise kahju ohu.
Tööpõhimõtte kirjeldus
Kõik ohutusnõuded ja juhised tuleb läbi lugeda. Ohutusnõuete ja juhiste eiramise tagajärjeks võib olla elektrilõök, tulekahju ja/või rasked vigastused.
Avage kokkuvolditud lehekülg, millel on toodud joonised seadme kohta, ja jätke see kasutus-juhendi lugemise ajaks lahti.
Nõuetekohane kasutamine
Seade on ette nähtud kruvide sisse- ja väljakeeramiseks ning puidu, metalli, keraamiliste plaatide ja plastmaterjalide puurimiseks.
Seadme osad
Seadme osade numeratsiooni aluseks on jooniste leheküljel toodud numbrid.
1 Kiirkinnituspadrun
2 Pöördemomendi regulaator
3 Käiguvaliku lüliti
4 Kruvikeeramistarvik*
5 Aku vabastusklahv
6 Aku*
7 Reverslüliti
8 Lüliti (sisse/välja)
9 Käepide (isoleeritud haardepind)
12 Sisekuuskantvõti**
*Tarnekomplekt ei sisalda kõiki kasutusjuhendis olevatel joonistel kujutatud või kasutusjuhendis nimetatud lisatarvikuid. Lisatarvikute täieliku loetelu leiate meie lisatarvikute kataloogist.
**standardne (ei sisaldu tarnekomplektis)
214 | Eesti
Andmed müra/vibratsiooni kohta
Müra möödetud vastavalt standardile EN 60745.
Seadme A-karakteristikuga mõõdetud helirõhu tase on väiksem kui 70 dB(A).
Mōōtemääramatus K =3 dB.
Müratase vöib töötamisel ületada 80 dB(A).
Kandke kuulmiskaitsevahendeid!
Vibratsiooni koguväärtus (kolme suuna vektorsumma), kindlaks tehtud vastavalt standardile EN 60745:
metalli puurimisel: vibratsioon a_n<2,5 m/s^2 , mōōteviga K=1 m/s ^2 ,
kruvikeeramisel: vibratsioon a_h<2,5 m/s , mõõteviga K=1 m/s ^2 .
Käesolevas juhendis toodud vibratsioon on mõõdetud standardi EN 60745 kohase mõõte-meetodi järgi ja seda saab kasutada elektriliste tööriistade omavaheliseks võrdlemiseks. See sobib ka vibratsiooni esialgseks hindamiseks.
Toodud vibratsioonitase on tüüpiline elektrilise tööriista kasutamisel ettenähtud töödeks. Kui aga elektrilist tööriista kasutatakse muudeks töödeks, rakendatakse teisi tarvikuid või kui tööriista hooldus pole piisav, võib vibratsioonitase köikuda. See võib vibratsiooni tööperioodi jooksul tunduvalt suurendada.
Vibratsiooni täpseks hindamiseks tuleb arvesse võtta ka aega, mil seade oli välja lülitatud või küll sisse lülitatud, kuid tegelikult tööle rakendamata. See võib vibratsiooni tööperioodi jooksul tunduvalt vähendada.
Rakendage tööriista kasutaja kaitsmiseks vibratsiooni mõju eest täiendavaid kaitsemeetmeid, näiteks: hooldage tööriistu ja tarvikuid piisavalt, hoidke käed soojas, tagage sujuv töökorraldus.
Tehnilised andmed
| Akutrell-kruvikeeraja GSR ... | Professional | 12 V | 12 V | 14,4 V | 14,4 V | 18 V |
| Tootenumber | 3 601 J95 ... | 500 501 400 401 300 | ||||
| Nimipinge | V= 12 12 14,4 14,4 18 | |||||
| Tühikäigupöörded | ||||||
| - 1. käik | min^-1 | 0 - 400 | 0 - 400 | 0 - 400 | 0 - 400 | 0 - 450 |
| - 2. käik | min^-1 | 0 - 1400 | 0 - 1400 | 0 - 1400 | 0 - 1400 | 0 - 1450 |
| max pöördemoment tugeval/nõrgal kruvikeeramisrežiimilISO 5393 kohaselt | Nm | 34/20 | 36/20 | 38/22 | 42/22 | 44/28 |
| max kruvi ∅ | mm | 7 | 7 | 8 | 8 | 9 |
| max puuri ∅ | ||||||
| - Teras | mm | 10 | 13 | 10 | 13 | 11 |
| - Puit | mm | 25 | 28 | 32 | 35 | 32 |
| Padrunisse kinnitatava tarvikuvarreosa ∅ | mm | 1,5 - 10 | 1,5 - 13 | 1,5 - 10 | 1,5 - 13 | 1,5 - 10 |
| Spindli keere | ^1/_2" | ^1/_2" | ^1/_2" | ^1/_2" | ^1/_2" | |
| Kaal EPTA-Procedure 01/2003järgi | kg | 1,8 | 1,9 | 1,9 | 2,0 | 2,1 |
| Tehniliste andmete kindlakstegemisel kasutatud 2,0 Ah NiCd-akut.Pöörake palun tähelepanu oma tööriista andmesildil toodud tootenumbrile. Seadmete kaubanduslik tähistus võib olla erinev. | ||||||
Eesti | 215
Vastavus normidele
Kinnitame ainuvastutajana, et punktis „Tehnilised andmed“ kirjeldatud toode vastab järgmistele standarditele või normdokumentidele: EN 60745 vastavalt direktiivide 2004/108/EÜ, 2006/42/EÜ.
Tehniline toimik saadaval aadressil: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen
Uus või pikemat aega kasutamata aku saavutab täisvõimsuse alles umbes 5 laadimis- ja tühjenemistsükli järel.
Aku 6 väljavõtmiseks vajutage vabastusklahvidele 5 ja tömmake aku suunaga alla seadmest välja. Ärge rakendage seejuures jõudu.
Aku on varustatud NTC-temperatuurikontrolliga, mis lubab akut laadida üksnes temperatuuril 0 °C kuni 45 °C. See tagab aku pika kasutusea.
Oluliselt lühenenud kasutusaeg pärast laadimist näitab, et aku on muutunud kasutuskölbmatuks ja tuleb välja vahetada.
Järgige kasutusressursi ammendanud seadmete käitlemise juhiseid.
Tarviku vahetus (vt joonist A)
Elektrilise tööriista hooldusel, tarvikute vahetusel jt tööde teostamisel tööriista kallal, samuti tööriista transportimisel ja säilitamisel peab reverslüliti olema keskasendis. Tahtmatul vajutamisel lülilile (sisse/välja) tekib vigastuste oht.
Kui lūliti (sisse/välja) 8 ei ole alla vajutatud, siis seadme spindel lukustub. See võimaldab tarvikut padrunis kiiresti, mugavalt ja lihtsalt vahetada.
Avage kiirkinnituspadrun 1, keerates seda pöörlemissuunas ① seni, kuni tarvikut on võimalik sisse asetada. Paigaldage tarvik.
Keerake kiirkinnituspadruni 1 hülss käega pöörlemissuunas Ⓞ tugevasti kinni, kuni fikseeruvat heli ei ole enam kuulda. Padrun lukustub sellega automaatselt.
Lukustus vabaneb, kui keerate tarviku eemaldamiseks hülssi vastassuunas.
Padruni vahetus
Elektrilise tööriista hooldusel, tarvikute vahetusel jt tööde teostamisel tööriista kallal, samuti tööriista transportimisel ja säilitamisel peab reverslüliti olema keskasendis. Tahtmatul vajutamisel lülilile (sisse/välja) tekib vigastuste oht.
Kinnituskruvi eemaldamine (vt joonist B)
Kiirkinnituspadruni 1 juhuslikku lahtitulekut spindlilt hoiab ära kinnituskruvi 11. Avage kiirkinnituspadrun 1 täielikult ja keerake kinnituskruvi 11 pöörlemissuunas Ⓞ välja. Pange tähele, et kinnituskruvi on vasakkeermega.
Padruni mahavōtmine (vt joonist C)
Kinnitage sisekuuskantvõtme 12 lühike vars kiirkinnituspadrunisse 1.
Asetage seade stabilsele alusele, nt tööpingile. Hoidke seadet paigal ja vabastage kiirkinnituspadrun 1, keerates sisekuuskantvõtit 12 pöörlemissuunas 0. Kõvasti kinnioleva kiirkinnituspadruni saab vabastada, kui anda kerge löök sisekuuskantvõtme 12 pikemale varrele. Eemaldage sisekuuskantvõti kiirkinnituspadrunist ja kruvige kiirkinnituspadrun täiesti maha.
216 | Eesti
Kiirkinnituspadruni paigaldamine (vt joonist D)
Kiirkinnituspadruni montaaž toimub vastupidises järjekorras.
Padrun tuleb pingutada pingutusmomendiga ca 20-25 Nm.
Keerake kinnituskruvi 11 vastupäeva avatud kiirkinnituspadrunisse. Kasutage iga kord uut kinnituskruvi, sest kruvi keere on määritud kleepmassiga, mille toime mitmekordsel kasutamisel kaob.
Tolmu/saepuru äratömme
▶ Pliisisaldusega värvide, teatud puiduliikide, mineraalide ja metalli tolm võib kahjustada tervist. Tolmuga kokkupuude ja tolmu sisse-hingamine võib põhjustada seadme kasutajal või läheduses viibivatel inimestel allergilisi reaktsioone ja/või hingamisteede haigusi.
Teatud tolm, näiteks tamme- ja pöögitolm, on vähkitekitava toimega, iseäranis kombinatsioonis puidutöötlemisel kasutatavate lisaainetega (kromaadid, puidukaitsevahendid). Asbesti sisaldavat materjali tohivad töödelda üksnes vastava ala asjatundjad.
- Tagage töökohas hea ventilatsioon.
- Soovitav on kasutada hingamisteede kaitsemaski filtriga P2.
Pidage kinni töödeldavate materjalide suhtes Teie riigis kehtivatest eeskirjadest.
▶ Vältige tolmu kogunemist töökohta. Tolm vöib kergesti süttida.
Kasutus
Seadme kasutuselevött
Aku paigaldamine
Kasutage üksnes Boschi originaalakusid, mille pinge vastab seadme andmesildil toodud pingele. Teiste akude kasutamine võib põhjustada vigastusi ja tulekahju ohtu.
Seadke reverslüliti 7 keskasendisse, vältimaks seadme tahtmatut sisselülitamist. Asetage laetud aku 6 pidemesse, kuni aku fikseerub tuntavalt kohale ja on pidemega ühetasa.
Pöörlemissuuna ümberlülitamine (vt joonist E)
Reverslülitiga 7 saate muuta seadme pöörlemissuunda. Kui lûliti (sisse/välja) 8 on alla vajutatud, siis ei ole pöörlemissuuna muutmine võimalik.
Parem käik: Puurimiseks ja kruvide keeramiseks vajutage reverslūliti 7 lōpuni vasakule.
Vasak käik: Kruvide lahti- või väljakeeramiseks viige reverslüliti 7 lõpuni paremale.
Pöördemomendi valik
Pöördemomendi regulaatoriga 2 saate soovitud pöördemomenti valida 20 astmes. Öige seadistuse korral seiskub tarvik kohe, kui kruvi on materjali pinnaga ühetasa sisse keeratud või kui seadistatud pöördemoment on saavutatud. Asendis „on kaitsesidur desaktiveeritud, nt puurimiseks.
Kruvide väljakeeramisel valige vajaduse korral kõrgem aste või seadke sümbolile „
Mehaaniline käiguvalik
Käiguvaliku lülitit 3 käsitsege ainult siis, kui seadme spindel el pöörle.
Käiguvaliku lülitiga 3 saab valida 2 pöörete vahemikku.
1. käik:
Madalad pöörded, kruvide keeramiseks või töötamiseks suure läbimõõduga puuridega.
2. käik:
Kõrged pöörded, töötamiseks väikese läbimõõduga puuridega.
Kui käiguvaliku lülitit 3 ei saa lõpuni pöörata, keerake padrunit koos puuriga veidi.
Sisse-/väljalülitus
Seadme kasutuselevõtuks vajutage lüliti (sisse/välja) 8 alla ja hoidke seda all.
Seadme väljalülitamiseks vabastage lüliti (sisse/välja) 8.
Eesti | 217
Pöörete reguleerimine
Sisselülitatud seadme pöörete arvu saate sujuvalt reguleerida vastavalt lülitile (sisse/välja) 8 rakendatavale survele.
Kerge survega lülitile (sisse/välja) 8 reguleerite pöörded madalaks. Surve suurendamisega töstate ka pöörete arvu.
Täisautomaatne spindlilukustus (Auto-Lock)
Kui lüliti (sisse/välja) 8 ei ole sisse vajutatud, siis spindel ja sellega ka padrun lukustub.
See võimaldab kruvisid sisse keerata ka siis kui, aku on tühi, ning kasutada seadet tavalise kruvikeerajana.
Järelpöörlemispidur
Lüliti (sisse/välja) 8 vabastamine pidurdab padrunit ja hoiab ära tarviku järeelpöörlemise.
Kruvide sissekeeramisel vabastage lūliti (sisse/välja) 8 alles siis, kui kruvi on materjali pinnaga ühetasa sisse keeratud. Kruvipea ei tungi siis toorikusse sisse.
Tööjuhised
Kruvile asetamisel peab seade olema välja lülitatud. Pöörlevad tarvikud võivad kohalt libiseda.
Pärast pikemaajalist tööd madalatel pööretel tuleks seadmel jahtumiseks lasta koormuseta töötada umbes 3 minutit maksimaalpööretel.
Metalli puurimiseks kasutage üksnes laitmatus korras olevaid, hästi teritatud HSS-puure (HSS = kiirlöiketeras). Vastava kvaliteediga puurid leiate Boschi lisatarvikute valikust.
Enne suurte pikemate kruvide sissekeeramist kövadesse materjalidesse tuleks ^2/_3 kruvipikkuse ulatuses auk ette puurida.
Hooldus ja teenindus
Hooldus ja puhastus
Elektrilise tööriista hooldusel, tarvikute vahetusel jt tööde teostamisel tööriista kallal, samuti tööriista transportimisel ja säilitamisel peab reverslüliti olema keskasendis. Tahtmatul vajutamisel lülilile (sisse/välja) tekib vigastuste oht.
Seadme laitmatu ja ohutu töö tagamiseks hoidke seade ja selle ventilatsiooniavad puhtad.
Antud seade on hoolikalt valmistatud ja testitud. Kui seade sellest hoolimata rikki läheb, tuleb see lasta parandada Boschi elektriliste käsitööriistade volitatud remonditöökojas.
Järelepärimiste esitamisel ja tagavaraosade tellimisel näidake kindlasti ära seadme andmesildil olev 10-kohaline tootenumber.
Müügijärgne teenindus ja nõustamine
Müügiesindajad annavad vastused toote paranduse ja hooldusega ning varuosadega seotud küsimustele. Joonised ja lisateabe varuosade kohta leiate ka veebiaadressilt:
www.bosch-pt.com
Boschi müügiesindajad nõustavad Teid toodete ja lisatarvikute ostmise, kasutamise ja seadistamisega seotud küsimustes.
Eesti Vabariik
Mercantile Group AS
Boschi elektriliste käsitööriistade remont ja hooldus
Pärnu mnt. 549
76401 Saue vald, Laagri
Tel.: +372 (0679) 1122
Fax: + 372 (0679) 1129
218 | Eesti
Kasutuskõlbmatuks muutunud seadmete käitlus
Elektriseadmed, lisatarvikud ja pakendid tuleks keskkonnasäästlikult ringlusse võtta.
Ärge käidelge elektrilisi tööriistu ja akusid/patareisid koos olmejäätmetega!
Üksnes EL liikmesriikidele:
Vastavalt Euroopa Liidu direktiivile 2002/96/EÜ elektri- ja elektroonikaseadmete jäätmete kohta ja vastavalt direktiivile 2006/66/EÜ tuleb defektsed või kasutusressursi ammendanud
akud/patareid eraldi kokku koguda ja keskkonnasäästlikult korduskasutada.
Akud/patareid:
Ni-Cd: Nikkel-kaadmium
Tähelepanu: Need akud sisaldavad kaadmiumi, mis on äärmiselt mürgine raskemetall.
Ni-MH: Nikkel-metallhüdriid
Tootja jätab endale öiguse muudatuste tegemiseks.
Latviešu
