Tip produs	Mașină de găurit-înșurubat fără fir
Marcă	Bosch
Model	GSR 18V Professional
Categorie	Mașină de găurit
Tensiune nominală	18 V
Viteză în gol (treapta 1)	0–450 rpm
Viteză în gol (treapta 2)	0–1450 rpm
Cuplu max. (dur/moale)	44 / 28 Nm
Diametru max. de înșurubare	9 mm
Diametru max. de găurire în oțel	11 mm
Diametru max. de găurire în lemn	32 mm
Domeniul de strângere al mandrinei	1,5–10 mm
Filet de ax	1/2″
Greutate (conform EPTA)	2,1 kg
Alimentare	Baterie Li-Ion 18 V (nu este inclusă)
Tip mandrină	Mandrină automată (fără cheie)
Număr de trepte	2 (mecanice)
Reglaj cuplu	20 poziții + găurire
Sens de rotație	Dreapta / stânga
Funcții speciale	Blocare automată ax, frână de ralanti
Nivel sonor	< 70 dB(A) ; poate depăși 80 dB(A)
Vibrații (găurire metal)	< 2,5 m/s² (K=1 m/s²)
Întreținere și curățare	Curățați fantele de ventilație; utilizați piese originale Bosch
Siguranță	Purtați protecție auditivă și ochelari de siguranță
Piese de schimb și reparabilitate	SAV Bosch; piese de schimb disponibile pe www.bosch-pt.com

Întrebări frecvente - GSR 18V Professional BOSCH

Cum se schimbă acumulatorul mașinii de găurit Bosch GSR 18V?

Pentru a scoate acumulatorul, apăsați tastele de deblocare (5) situate pe fiecare parte a acumulatorului, apoi trageți acumulatorul în jos. Pentru a-l pune la loc, glisați-l în mâner până când se fixează. Utilizați numai acumulatori Bosch originali cu tensiunea indicată pe plăcuța de identificare.

Cum se reglează cuplul de strângere?

Rotiți inelul de preselecție a cuplului (2) pe una dintre cele 20 de poziții numerotate. Cu cât cifra este mai mare, cu atât cuplul este mai puternic. Poziția «găurire» (simbol burghiu) dezactivează ambreiajul și permite găurirea. Pentru înșurubare, alegeți o setare potrivită materialului.

Cum se inversează sensul de rotație?

Utilizați comutatorul de sens de rotație (7) situat deasupra întrerupătorului Pornire/Oprire. Împingeți-l la stânga pentru rotație dreapta (găurire, înșurubare) și la dreapta pentru rotație stânga (deșurubare). Acționați-l numai când scula este oprită.

Cum se schimbă viteza?

Comutatorul de viteză (3) se află pe partea superioară a sculei. Împingeți-l în poziția I pentru viteză mică (0-450 rpm) potrivită pentru înșurubare sau diametre mari de găurire, și în poziția II pentru viteză mare (0-1450 rpm) pentru diametre mici. Acționați-l numai când motorul este complet oprit.

Cum se schimbă un burghiu în mandrina automată?

Asigurați-vă că întrerupătorul Pornire/Oprire este în poziția mediană (blocat). Rotiți manșonul mandrinei (1) manual în sens ① (deschidere) până când puteți introduce burghiul. Introduceți burghiul, apoi rotiți manșonul în sens ② până când mandrina se blochează automat (fără clic). Pentru a scoate burghiul, rotiți în sens invers.

Ce tip de baterie se utilizează cu GSR 18V?

Utilizați exclusiv blocuri de baterii Bosch originale cu o tensiune nominală de 18 V. Bateriile NiCd, NiMH sau Li-ion de Bosch sunt compatibile, dar modelele recente sunt în general Li-ion pentru o autonomie și durată de viață mai bune. Nu utilizați niciodată alte mărci sau baterii modificate.

Cum se curăță și se întreține mașina de găurit?

Mențineți întotdeauna scula curată, în special fantele de ventilație, pentru a evita supraîncălzirea. Folosiți o cârpă uscată sau ușor umedă. Nu scufundați niciodată scula în apă. După o utilizare prelungită la viteză mică, rulați scula în gol la viteză maximă timp de 3 minute pentru a o răci. Încredințați reparațiile unui SAV autorizat Bosch.

Care este adâncimea maximă de găurire în lemn și oțel?

Diametrul maxim de găurire în oțel este de 11 mm, iar în lemn de 32 mm. Pentru găurirea în metal, utilizați burghie HSS bine ascuțite. Pentru diametre mari, este recomandat să pregauriți cu un burghiu mai mic.

Cum se utilizează blocarea automată a axului?

Blocarea automată a axului (Auto-Lock) se activează atunci când întrerupătorul Pornire/Oprire nu este apăsat. Blochează axul, permițând înșurubarea sau deșurubarea manuală a șuruburilor, chiar dacă bateria este descărcată, sau utilizarea sculei ca o șurubelniță manuală.

Unde se găsesc piesele de schimb și service-ul post-vânzare?

Piesele de schimb și vederile explodate sunt disponibile pe site-ul www.bosch-pt.com. Pentru orice întrebare sau reparație, contactați Service-ul Post-Vânzare Bosch. În Franța: telefonic la 0 811 36 01 22 (cost local) sau prin e-mail la [e-mail]. Pentru Belgia: [phone]. Pentru Elveția: [phone].

MANUAL DE UTILIZARE GSR 18V Professional BOSCH

Română ......Pagina 168

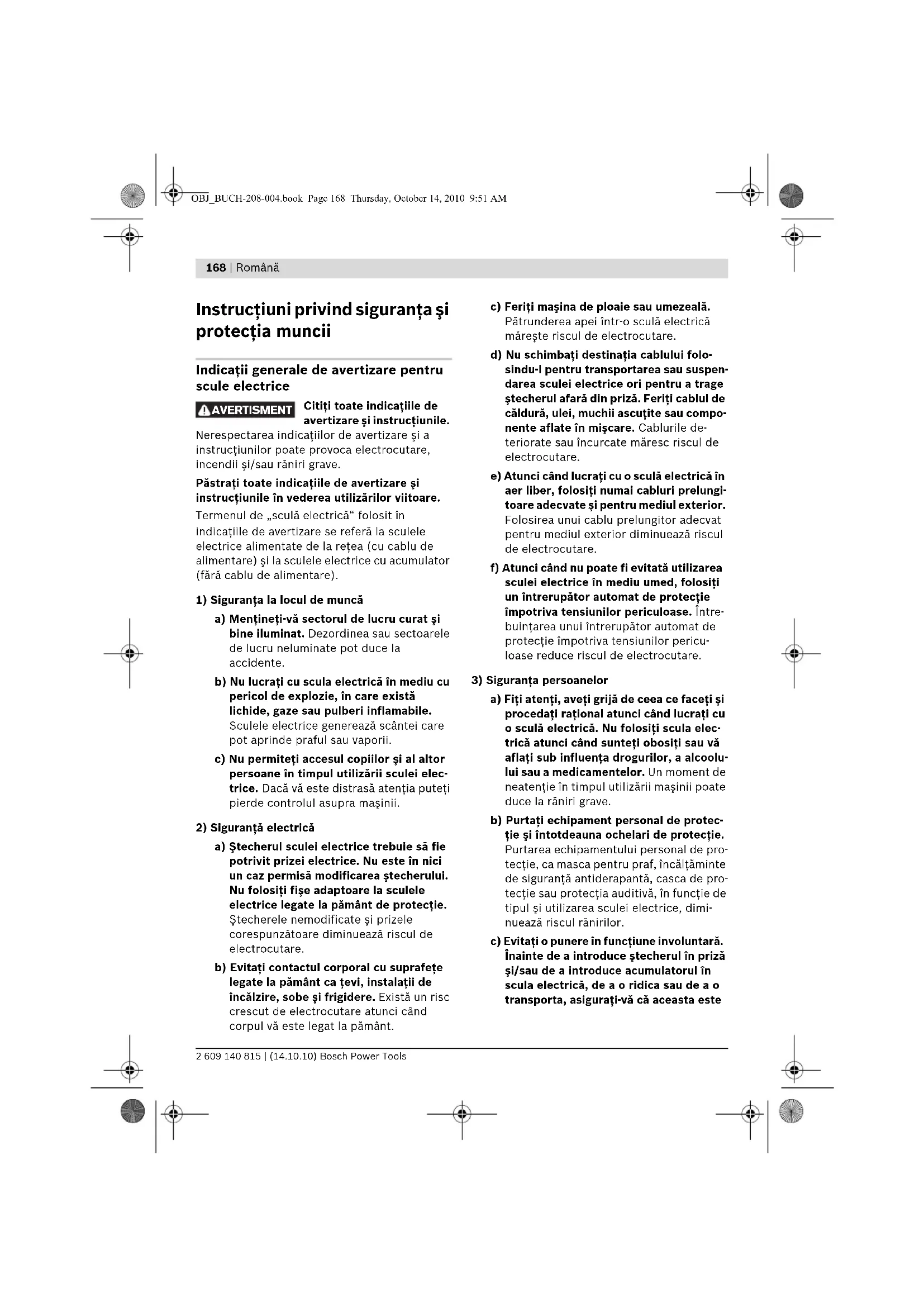

Instrucțiuni privind siguranța și protectția muncii

Indicații generale de avertizare pentru scule electrice

AVERTISMENT

Citiți toate indicatiile de avertizare și instructiunile.

Nerespectarea indicatiilor de avertizare și a instrucțiunilor poate provoca electrocutare, incendii și/sau răniri grave.

Păstrați toate indicațiile de avertizare și instrucțiunile în vederea utilizărilor viitoare.

Termenul de „sculă electrică” folosit în indicațiile de avertizare se referă la sculele electrice alimentate de la rețea (cu cablu de alimentare) și la sculele electrice cu accumulator (fără cablu de alimentare).

1) Siguranța la locul de muncă

a) Mențineți-vă sectorul de lucru curat și bine iluminat. Dezordinea sau sectoarele de lucru neluminate pot duce la accidente.
b) Nu lucrați cu scula electrică în mediu cu pericol de explozie, în care există lichide, gaze sau pulberi inflamabile. Sculele electrice generează scântei care pot aprinde praful sau vaporii.
c) Nu permiteți accesul copiilor și al altor persoane în timpul utilizării sculei electrice. Dacă vă este distrasă atenția puteți pierde controlul asupra mașinii.

2) Siguranță electrică

a) Ştecherul sculei electrice trebuie să fie potrivit prizei electrice. Nu este în nici un caz permisă modificarea ştecherului. Nu folosiți fișe adaptoare la sculele electrice legate la pământ de protecție. Ştecherele nemodificate și prizele corespunzătoare diminuează riscul de electrocutare.
b) Evitați contactul corporal cu suprafețe legate la pământ ca țevi, instalații de încălzire, sobe și frigidere. Există un risc crescut de electrocutare atunci când corpul vă este legat la pământ.

c) Feriți mașina de ploaie sau umezeală. Pătrunderea apei într-o sculă electrică mărește riscul de electrocutare.
d) Nu schimbați destinația cablului folo- sindu-l pentru transportarea sau suspendarea sculei electrice ori pentru a trage ștecherul afară din priză. Feriți cablul de căldură, ulei, muchii ascuțite sau compon- ente aflate în mișcare. Cablurile de- teriorate sau încurcate măresc riscul de electrocutare.
e) Atunci când lucrați cu o sculă electrică în aer liber, folosiți numai cabluri prelungitoare adecvate și pentru mediul exterior. Folosirea unui cablu prelungitor adecvat pentru mediul exterior diminuează riscul de electrocutare.
f) Atunci când nu poate fi evitată utilizarea sculei electrice în mediu umed, folosiți un întrerupător automat de protecție împotriva tensiunilor periculoase. Întrebuințarea unui întrerupător automat de protecție împotriva tensiunilor periculoase reduce riscul de electrocutare.

3) Siguranța persoanelor

a) Fiți atenți, aveți grijă de ceea ce faceți și procedați rațional atunci când lucrați cu o sculă electrică. Nu folosiți scula electrică atunci când sunteți obosiți sau vă aflați sub influența drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenție în timpul utilizării mașinii poate duce la răniri grave.
b) Purtați echipament personal de protecție și întotdeauna ochelari de protecție. Purtarea echipamentului personal de protecție, ca masca pentru praf, încălțăminte de siguranță antiderapantă, casca de protecție sau protecția auditivă, în funcție de tipul și utilizarea sculei electrice, diminuează riscul rănirilor.
c) Evitați o punere în funcțiune involuntară. Înainte de a introduce ștecherul în priză și/sau de a Introduce acumulatorul în scula electrică, de a o ridica sau de a o transporta, asigurați-vă că aceasta este

Română | 169

oprită. Dacă atunci când transportați scula electrică țineți degetul pe întrerupător sau dacă porniți scula electrică înainte de a o racorda la rețeaua de curent, puteți provoca accidente.

d) Înainte de pornirea sculei electrice îndepărtați dispozitivele de reglare sau cheile fixe din aceasta. Un dispozitiv sau o cheie lăsată într-o componentă de mașină care se rotește poate duce la răniri.

e) Evitați o ținută corporală nefirească. Adoptați o poziție stabilă și mențineți-vă întotdeauna echilibrul. Astfel veți putea controla mai bine mașina în situații neașteptate.

f) Purtați îmbrăcăminte adecvată. Nu purtați îmbrăcăminte largă sau podoabe. Feriți părul, îmbrăcămintea și mănușile de piesele aflate în mișcare. Îmbrăcămintea largă, părul lung sau podoabele pot fi prinse în piesele aflate în mișcare.

g) Dacă pot fi montate echipamente de aspirare și colectare a prafului, asigu-rați-vă că acestea sunt racordate și folosite în mod corect. Folosirea unei instalații de aspirare a prafului poate duce la reducerea poluării cu praf.

4) Utilizarea și manevrarea atentă a sculelor electrice

a) Nu suprasolicitați mașina. Folosiți pentru executarea lucrării dv. scula electrică destinată acelui scop. Cu scula electrică potrivită lucrați mai bine și mai sigur în domeniul de putere indicat.

b) Nu folosiți scula elecrică dacă aceasta are întrerupătorul defect. O sculă electrică, care nu mai poate fi pornită sau oprită, este periculoasă și trebuie reparată.

c) Scoateți ștecherul afară din priză și/sau îndepărtați acumulatorul, înainte de a executa reglaje, a schimba accesorii sau de a pune mașina la o parte. Această măsură de prevedere împiedică pornirea involuntară a sculei electrice.

d) Păstrați sculele electrice nefolosite la loc inaccesibil copiilor. Nu lăsați să lucreze cu mașina persoane care nu sunt familiarizate cu aceasta sau care nu au citit aceste instrucțiuni. Sculele electrice devin periculoase atunci când sunt folosite de persoane lipsite de experiență.

e) Întrețineți-vă scula electrică cu grijă. Controlați dacă componentele mobile ale sculei electrice funcționează impecabil și dacă nu se blochează, sau dacă există piese rupte sau deteriorate astfel încât să afecteze funcționarea sculei electrice. Înainte de utilizare dați la reparat piesele deteriorate. Cauza multor accidente a fost întreținerea necorespunzătoare a sculelor electrice.

f) Mențineți bine ascuțite și curate dispozitivele de tăiere. Dispozitivele de tăiere întreținute cu grijă, cu tăișuri ascuțite se înțepenesc în mai mică măsură și pot fi conduse mai ușor.

g) Folosiți scula electrică, accesoriiile, dispozitivele de lucru etc. conform prezentelor instrucțiuni. Tineți cont de condițiile de lucru și de activitatea care trebuie desfășurată. Folosirea sculelor electrice în alt scop decât pentru utilizările prevăzute, poate duce la situații periculoase.

5) Manevrarea și utilizarea atentă a sculelor electrice cu accumulator

a) încârcați acumulatorii numai în încârcă-toarele recomandate de producător. Dacă un încârcător destinat unui anumit tip de acumulator este folosit la încârca-rea altor tipuri de acumulator decât cele prevăzute pentru el, există pericol de incendiu.

b) Folosiți numai accumulatori special destinați sculelor electrice respective. Utilizarea altor accumulatori poate duce la răniri și pericol de incendiu.

170 | Română

c) Feriți acumulatorii nefolosiți de agrafele de birou, monede, chei, cuie, şuruburi sau alte obiecte metalice mici, care ar putea provoca şuntarea contactelor. Un scurtcircuit între contactele acumulatorului poate duce la arsuri sau incendiu.
d) în caz de utilizare greșită, din accumulator se poate scurge lichid. Evitați contactul cu acesta. În caz de contact accidental clătiți bine cu apă. Dacă lichidul vă intră în ochi, consultați și un medic. Lichidul scurs din accumulator poate duce la iritații ale pielii sau la arsuri.

6) Service

a) Încredințați scula electrică pentru reparare numai personalului de specialitate, calificat în acest scop, repararea făcându-se numai cu piese de schimb originale. Astfel veți fi siguri că este menținută siguranța mașinii.

Instrucțiuni privind siguranța pentru mașini de găurit și mașini de găurit/înșurubat

Apucati scula electrică de suprafețele dde prindere izolate atunci când executați lucrări la care capul de șurubelniță sau șurubul poate atinge fire electrice ascunse. Contactul cu un cablu aflat sub tensiune poate pune sub tensiune și componentele metalice ale sculei electrice și duce la electrocutare.
▶ Folosiți detectoare adecvate pentru a depista conductori și conducte de alimentare ascunse sau adresați-vă în acest scop regiei locale furnizoare de utilități. Atingerea conductorilor electrici poate duce la incendiu și electrocutare. Deteriorarea unei conducte de gaz poate duce la explozie. Străpungerea unei conducte de apă provoacă pagube materiale.
- Opritii imediat scula electrică dacă dispozitivul de lucru se blochează. Fiți pregătiți la reculul generat de acest blocaj. Dispozitivul de lucru se blochează dacă: - scula electrică este suprasolicitată sau - este răsucită în piesa de lucru.

Apucați strâns scula electrică. În timpul înșurubării și deșurubării de șuruburi pentru scurt timp pot apărea reacții puternice.
Asigurați piesa de lucru. O piesă de lucru fixată cu dispositive de prindere sau într-o menghină este ținută mai sigur decât cu mâna dumneavoastră.
Înainte de a pune jos scula electrică așteptați ca aceasta să se oprească complet. Dispozitivul de lucru se poate agăța și duce la pierderea controlului asupra sculei electrice.
▶ Nu deschideți acumulatorul. Există pericol de scurtcircuit.

Feriți acumulatorul de căldură, de asemeni de ex. de radiații solare continue, foc, apă și umezeală. Există pericol de explozie.

▶ Folosiți numi accumulatori originali Bosch având tensiunea specificată pe plăcuța indicatoare a tipului sculei dumneavoastră electrice. În cazul utilizării altor accumulatori, de ex. produse falsificate, accumulatori modificați sau de altă fabricațe, există pericol de răniri și pagube materiale cauzate de explozia accumulatorului.

Descrierea funcționării

Citiți toate indicatiile de avertizare și instrucțiunile. Nerespectarea indicatiilor de avertizare și a instrucțiunilor poate provoca electrocutare, incendii și/sau răniri grave.

Vă rugăm să desfășurați pagina pliantă cu redarea mașinii și să o lăsați desfășurată cât timp citiți instrucțiunile de folosire.

Utilizare conform destinației

Scula electrică este destinată înșurubării și deșurubării de șuruburi cât și găuririi în lemn, metal, ceramică și material plastic.

Română | 171

Elemente componente

Numerotarea elementelor componente se referă la schița sculei electrice de pe pagina grafică.

1 Mandrină rapidă
2 Inel de reglare pentru preselectia momentului de torsiune
3 Comutator de selectie trepte de turație

4 Cap de şurubelnită*

5 Tastă deblocare accumulator

6 Acumulator*

7 Comutator de schimbare a directiei de rotație

8 întrerupător pornit/oprit

9 Mâner (suprafață de prindere izolată)

10 Adaptor universal de prindere*

11 Şurub de siguranță pentru mandrina rapidă

12 Cheie imbus**

*Accesoriiile ilustrate sau descrise nu sunt cuprinse în setul de livrare standard. Puteți găsi accesoriiile complete în programul nostru de accesorii.

**uzuală din comerț (nu este cuprinsă în setul de livrare)

Nivelul specificat al vibrațiilor se referă la cele mai frecvente utilizări ale sculei electrice. În eventualitatea în care scula electrică este utilizată pentru alte aplicații, împreună cu alte accesorii decât cele indicate sau nu beneficiază de o întreținere satisfăcătoare, nivelul vibrațiilor se poate abate de la valoarea specificată. Aceasta poate amplifica considerabil solicitarea vibratorie de-a lungul întregului interval de lucru. Pentru o evaluare exactă a solicitării vibratorii ar trebui luate în calcul și intervalele de timp în care scula electrică este deconectată sau funcționează, dar nu este utilizată efectiv. Această metodă de calcul ar putea duce la reducerea considerabilă a valorii solicitării vibratorii pe întreg intervalul de lucru. Stabiliti măsuri de siguranță suplimentare pentru protejarea utilizatorului împotriva efectului vibrațiilor, ca de exemplu: întreținerea sculei electrice și a accesoriiilor, menținerea căldurii mâinilor, organizarea proceselor de muncă.

Informație privind zgomotul/vibrațiile

Valorile măsurate pentru zgomot au fost determinate conform EN 60745.

Nivelul presiunii acustice evaluat A al maşinii este în mod normal inferior valorii de 70 dB(A). Incertitudine K =3 dB.

Nivelul de zgomot poate depăși 80 dB(A) în timpul lucrului.

Purtați aparat de protecție auditivă!

Valoarea vibrațiilor (suma vectorială a trei direcții) a fost determinată conform EN 60745: Găurire în metal: valoarea vibrațiilor emise a_h<2,5 m/s^2 , incertitudine K=1 m/s^2 , Înșurubare: valoarea vibrațiilor emise a_h<2,5 m/s^2 , incertitudine K=1 m/s^2 .

Nivelul vibrațiilor specificat în prezentele instrucțiuni a fost măsurat conform unei proceduri de măsurare standardizate în EN 60745 și poate fi utilizat la compararea diferitelor scule electrice. El poate fi folosit și pentru evaluarea provizorie a solicitării vibratorii.

172 | Română

Date tehnice

Mașină de găurit și înșurubat cu acumulator	GSR ...Professional	12 V	12 V	14,4 V	14,4 V	18 V
Număr de identificare	3 601 J95 ...	500 501 400 401 300
Tensiune nominală	V= 12 12 14,4 14,4 18
Turație la mersul în gol
- Treapta 1-a	rot./min	0 - 400	0 - 400	0 - 400	0 - 400	0 - 450
- Treapta a 2-a	rot./min	0 - 1400	0 - 1400	0 - 1400	0 - 1400	0 - 1450
Moment de torsiune maxim, înșurubare dură/moale conform ISO 5393	Nm 34/20 36/20 38/22 42/22 44/28
Diam. max. șuruburi	mm 7 7	8	8	9
Diam. max. găurire
- Oțel	mm	10	13	10	13	11
- Lemn	mm	25	28	32	35	32
Domeniu prindere mandrină	mm	1,5 - 10	1,5 - 13	1,5 - 10	1,5 - 13	1,5 - 10
Filet arbore portburghiu		12"	12"	12"	12"	12"
Greutate conform EPTA-Procedure 01/2003	kg	1,8	1,9	1,9	2,0	2,1

Datele tehnice au fost determinate cu accumulatori Ni-cadmiu de 2,0 Ah.
Vă rugăm să rețineți numărul de identificare de pe plăcuța indicatoare a tipului sculei dumneavoastră electrice. Denumirile comerciale ale sculelor electrice pot varia.

Declaratie de conformitate CE

Declarăm pe proprie răspundere că produsul descris la paragraful „Date tehnice“ este în conformitate cu următoarele standarde și documente normative: EN 60745 conform prevederilor Directivelor 2004/108/CE, 2006/42/CE.

Documentație tehnică la: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen

Încărcarea accumulatorului

Un accumulator nou sau nefolosit o perioadă mai îndelungată, atinge capacitatea maximă numai după aprox. 5 cicluri de încărcare-descărcare.

Pentru extragerea accumulatorului 6 apăsați tastele de deblocare 5 și trageți acumulatorul în jos afară din scula electrică. Nu forțati.

Accumulatorul este prevăzut cu sistem NTC de supraveghere a temperaturii care permite încărcarea în domeniul de temperaturi cuprinse între 0 °C și 45 °C. Astfel se obține o durată de viață mai îndelungată a accumulatorilor.

Un timp de funcționare considerabil diminuat după încărcare indică faptul că accumulatorul s-a uzat și trebuie înlocuit.

Respectați instrucțiunile privind eliminarea.

Schimbarea accesoriiilor (vezi figura A)

Înaintea oricăror intervenții asupra sculei electrice (de ex. întreținere, schimbarea dispozitivelor, etc.) cât și în timpul transportului și depozitării acesteia aduceți comutatorul de schimbare a direcției de rotație în poziția de mijloc. În cazul acționării involuntare a întrerupătorului pornit/oprit există pericol de rănire.

Dacă întrerupătorul pornit/oprit 8 nu este apăsat, arborele portburghiu este blocat. Aceasta permite o schimbare rapidă, comodă și simplă a dispozitivului din mandrină.

Deschideți mandrina rapidă 1 învârtind-o în direcția de rotație 0, până când accesoriul poate fi introdus. Introduceți accesoriul.

Închideți rotind puternic cu mâna bucșa mandrinei rapide 1 în direcția de rotație 2, până când nu se mai aude zgomotul de forțare a înclichetării. În acest mod mandrina se blochează automat.

Mandrina se deblochează din nou dacă, pentru îndepărtarea dispozitivului, învârtiți bucșa mandrinei în direcție opusă.

Schimbarea mandrinei

Înalintea oricâror intervenții asupra sculei electrice (de ex. întreținere, schimbarea dispozitivelor, etc.) cât și în timpul transportului și depozitării acesteia aduceți comutatorul de schimbare a direcției de rotație în pozițla de mîjloc. În cazul acționării involuntare a întrerupătorului pornit/oprit există pericol de rănire.

Îndepărtarea şurubului de siguranță (vezi figura B)

Mandrina rapidă 1 este asigurată împotriva desprinderii accidentale de pe arborele portburghiu printr-un şurub de siguranță 11. Deschideți complet mandrina rapidă 1 și deşurubați şurubul de siguranță 11 răsucindu-l în direcția de rotație 0. Aveți în vedere faptul că şurubul de siguranță are filetul spre stânga.

Demontarea mandrinei (vezi figura C)

Prindeți o cheie imbus 12, cu tija scurtă îndreptată înainte, în madrina rapidă 1.

Puneți scula electrică pe un postament stabil, de exemplu pe un banc de lucru. Fixați strâns scula electrică și desprindeți mandrina rapidă 1 răsucind cheia imbus 12 în direcția de rotație 0. O mandrină rapidă care s-a blocat poate fi deblocată prin aplicarea unei lovituri ușoare asupra tijei lungi a cheii imbus 12. Îndepărtați cheia imbus din mandrina rapidă și deșurubați complet mandrina rapidă.

Montarea mandrinei (vezi figura D)

Montarea mandrinei rapide se desfășoară în ordinea inversă a operațiilor.

Mandrina trebuie strânsă cu un moment de strângere de aprox. 20-25 Nm.

Înşurubați şurubul de siguranță 11 în sens contrar mișcării acelor de ceasornic, în mandrina rapidă deschisă. Folosiți de fiecare dată un şurub de siguranță nou, deoarece filetul acestuia este acoperit cu o substanță adezivă pentru asigurarea şurubului, aceasta pierzânduși efectul în caz de utilizare multiplă.

Aspirarea prafului/aşchiilor

▶ Pulberile rezultate din prelucrarea de materiale cum sunt vopselele pe bază de plumb, anumite tipuri de lemn, minerale și metal pot fi dăunătoare sănătății. Atingerea sau inspirarea acestor pulberi poate provoca reacții alergice și/sau îmbolnăvirile căilor respiratorii ale utilizatorului sau a le persoanelor aflate în apropiere. Anumite pulberi cum sunt pulperea de lemn de stejar sau de fag sunt considerate a fi cancerigene, mai ales îm combinație cu materiale de adaos utilizate la prelucrarea lemnului (cromat, substanțe de protecție a lemnului). Materialele care conțin azbest nu pot fi prelucrate decât de către specialiști.

- Asigurați buna ventilație a locului de muncă.

- Este recomandabil să se utilizeze o mască de protectie a respiratiei având clasa de filtrare P2.

174 | Română

Respectați prescripțiile din țara dumneavoastră referitoare la materialele de prelucrat.

Evitați acumulările și depunerile de praf la locul de muncă. Pulberile se pot aprinde cu ușurință.

Functionare

Punere în funcțiune

Montarea accumulatorului

Întrebuințați numai acumulatori tip O originali Bosch având tensiunea specificată pe plăcuța indicatoare a tipului sculei dumneavoastră electrice. Folosirea altor acumulatori poate duce la răniri și pericol de incendiu.

Aduceți comutatorul de schimbare a direcției de rotație 7 în poziția de mijloc, pentru a împiedica pornirea involuntară. Introduceți acumulatorul încărcat 6 în mâner până se înclichetează perceptibil și se află la același nivel cu mânerul.

Reglarea direcțiel de rotație (vezi figura E)

Cu comutatorul de schimbare a direcției de rotație 7 puteți schimba direcția de rotație a sculei electrice. Atunci când întrerupătorul pornit/oprit 8 este apăsat acest lucru nu mai este însă posibil.

Functionare dreapta: Pentru găurire și înșurubare împingeți comutatorul de schimbare a direcției de rotație 7 spre stânga, până la marcajul opritor.

Functionare stânga: Pentru slâbirea respectiv deşurubarea şuruburilor apăsați comutatorul de schimbare a direcției de rotație 7 împingându-l spre dreapta, până la punctul de oprire.

Preselectia momentului de torsiune

Cu inelul de reglare pentru preselectia momentului de torsiune 2 puteți preselecta în 20 trepte momentul de torsiune. Dacă reglajul este executat corect, dispozitivul de înșurubat se oprește de îndată ce șurubul este înșurubat la nivel cu materialul, respectiv imediat ce este

atins momentul de torsiune prealabil reglat. În poziția „” cuplajul de suprasarcină este dezactivat, de ex. la găurire.

La deşurubarea de şuruburi selectați eventual un moment de torsiune mai puternic resp. poziționați inelul pe simbolul „” .

Selectie mecanică a treptelor de turație

- Acționați comutatorul de selecție a treptelor de turație 3 numai când scula electrică se află în repaus.

Cu ajutorul comutatorului de selecție a treptelor de turație 3 pot fi preselectate 2 domenii de turații.

Treapta I-a:

Domeniu de turații scăzute; pentru înșurubare sau pentru executarea găurilor de diametre mari.

Treapta a II-a:

Domeniu de turații înalte; pentru executarea de găuri cu diametre mici.

Dacă nu puteți împinge comutatorul de selecție a treptelor de turație 3 până la punctul de oprire, învârtiți puțin mandrina cu burghiul.

Pornire/oprire

Apăsați pentru punerea în funcțiune a sculei electrice întrerupătorul pornit/oprit 8 și înetei-l apăsat.

Pentru oprirea sculei electrice eliberați întrerupătorul pornit/oprit 8.

Reglarea turației

Puteți regla fără trepte turația sculei electrice deja pornite, exercitând o apăsare mai puternică sau mai ușoară asupra întrerupătorului pornit/oprit 8.

O apăsare ușoară asupra întrerupătorului pornit/oprit 8 are drept efect o turație scăzută. Pe măsură ce apăsarea crește, turație se mărește și ea.

Blocare automată a axului (Auto Lock)

Când întrerupătorul pornit/oprit 8 nu este apăsat, arborele portburghiu și sistemul de prindere a accesoriiilor sunt blocate.

Română | 175

Aceasta face posibilă înșurubarea șuruburilor chiar atunci când acumulatorul este descărcat respectiv folosirea sculei electrice drept șurubelnită manuală.

Frână de întrerupere

La eliberarea întrerupătorului pornit/oprit 8 mandrina este frânată, împiedicându-se prin aceasta mișcarea din inerție a dispozitivului de înșurubat, după oprirea sculei electrice.

La înșurubarea de șuruburi, eliberați întrerupătorul pornit/oprit 8 numai după ce șurubul a fost înșurubat la nivel în piesa de lucru. Astfel, capul șurubului nu va pătrunde în piesa de lucru.

Instrucțiuni de lucru

Puneți scula electrică pe şurub numai după ce în prealabil ați oprit-o. Accesoriiile care se rotesc pot aluneca.

După ce ați lucrat un timp mai îndelungat cu o turație redusă, lăsați scula electrică să meargă în gol la turație maximă aprox. 3 minute pentru a se răci.

Pentru găurirea metalului folosiți numai burghie HSS impecabile, ascuțite (HSS=lb. germ: oțel de înaltă performanță). Gama de accesorii Bosch vă garantează calitatea corespunzătoare. Înaintea înșurubării de șuruburi mai mari, mai lungi, în materiale dure, ar trebui să executați o gaură prealabilă de același diametru ca miezul filetului, cu o adâncime de aproximativ ^2/_3 din lungimea șurubului.

Întreținere și service

Întreținere și curățare

Înaintea oricâror intervenții asupra sculei electrice (de ex. întreținere, schimbarea dispozitivelor, etc.) cât și în timpul transportului și depozitării acesteia aduceți comutatorul de schimbare a direcțiel de rotație în poziția de mijloc. În cazul acționării involuntare a întrerupătorului pornit/oprit există pericol de rănire.

▶ Pentru a lucra bine și sigur păstrați curate scula electrică și fantele de aerisire.

Dacă în ciuda procedeelor de fabricație și control riguroase mașina are totuși o pană, repararea acesteia se va face numai la un atelier de asistență service autorizat pentru scule electrice Bosch.

În caz de reclamații și comenzi de piese de schimb vă rugăm să indicați neapărat numărul de identificare compus din 10 cifre, conform plăcuței indicatoare a tipului sculei electrice.

Serviciu de asistență tehnică post- vânzări și consultanță clienti

Serviciul nostru de asistență tehnică post-vân-zări răspunde întrebărilor dumneavoastră privind întreținerea și repararea produsului dumneavoastră cât și privitor la piesele de schimb. Desene descompuse ale ansamblelor cât și informații privind piesele de schimb găsiți și la: www.bosch-pt.com

Echipa de consultanță clienti Bosch răspunde cu plăcere la întrebările privind cumpărarea, utilizarea și reglarea produselor și accesoriior lor.

România

Robert Bosch SRL

Tel. Consultanță tehnică: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch-romania.ro

176 | Română

Eliminare

Sculele electrice, accesoriiile și ambalajele trebuie direcționate către o statie de revalorificare ecologică.

Nu aruncați sculele electrice și accumulatorii/bateriile în gunoiul menajer!

Numai pentru țările UE:

Conform Directivei Europene 2002/96/CE sculele electrice scoase din uz, iar conform Directivei Europene 2006/66/CE, accumulatorii/bateriile defecte sau consumate trebuie colectate

separat și direcționate către o stație de reciclare ecologică.

Accumulatori/baterii:

Ni-Cd: Nichel-cadmiu

Atenție: Acești acumulatori conțin cadmiu, un metal greu, extrem de toxic.

Ni-MH: Nichel-metal

Sub rezerva modificărilor.
