| Producttype | Draadloze boor-schroefmachine |
| Merk | Bosch |
| Model | GSR 18V Professional |
| Categorie | Boormachine |
| Nominale spanning | 18 V |
| Onbelast toerental (1e versnelling) | 0–450 tpm |
| Onbelast toerental (2e versnelling) | 0–1450 tpm |
| Max. koppel (hard/zacht) | 44 / 28 Nm |
| Max. schroefdiameter | 9 mm |
| Max. boordiameter in staal | 11 mm |
| Max. boordiameter in hout | 32 mm |
| Spanbereik boorkop | 1,5–10 mm |
| Spindelthread | 1/2″ |
| Gewicht (volgens EPTA) | 2,1 kg |
| Voeding | Li-Ion accu 18 V (niet inbegrepen) |
| Type boorkop | Snelboorkop (sleutelloos) |
| Aantal versnellingen | 2 (mechanisch) |
| Koppelinstelling | 20 standen + boren |
| Draairichting | Rechts / links |
| Speciale functies | Automatische spindelvergrendeling, remvertraging |
| Geluidsniveau | < 70 dB(A) ; kan 80 dB(A) overschrijden |
| Trillingen (metaal boren) | < 2,5 m/s² (K=1 m/s²) |
| Onderhoud en reiniging | Ventilatieopeningen reinigen; gebruik originele Bosch onderdelen |
| Veiligheid | Draag gehoorbescherming en veiligheidsbril |
| Reserveonderdelen en repareerbaarheid | Bosch service; reserveonderdelen beschikbaar op www.bosch-pt.com |
Veelgestelde vragen - GSR 18V Professional BOSCH
Gebruikersvragen over GSR 18V Professional BOSCH
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Boor in PDF-formaat gratis! Vind uw handleiding GSR 18V Professional - BOSCH en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. GSR 18V Professional van het merk BOSCH.
GEBRUIKSAANWIJZING GSR 18V Professional BOSCH

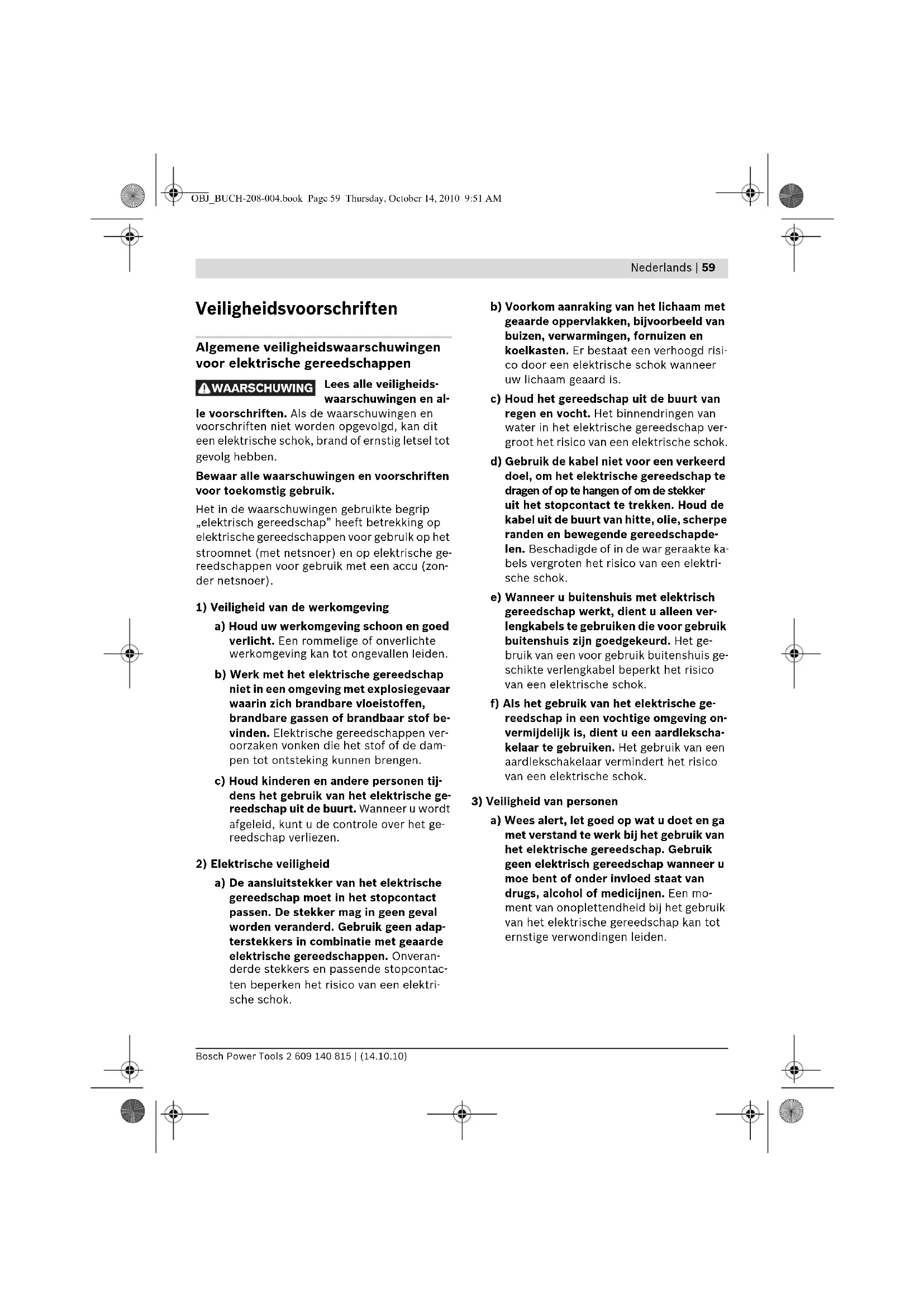

Veiligheidsvoorschriften
Algemene veiligheidswaarschuwingen voor elektrische gereedschappen
WAARSCHUWING
Lees alle veiligheids- waarschuwingen en al-
le voorschriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.
Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.
Het in de waarschuwingen gebruikte begrip „elektrisch gereedschap” heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).
1) Veiligheid van de werkomgeving
a) Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden.
b) Werk met het elektrische gereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen.
c) Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.
2) Elektrische veiligheid
a) De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.
b) Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanneer uw lichaam geaard is.
c) Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.
d) Gebruik de kabel niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapde- len. Beschadigde of in de war geraakte ka- bels vergroten het risico van een elektri- sche schok.
e) Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok.
f) Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.
3) Veiligheid van personen
a) Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.
60 | Nederlands
b) Draag persoonlijke beschermende uitrusting. Draag altijd een veiligheidsbril. Het dragen van persoonlijke beschermende uitrusting zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen.
c) Voorkom per ongeluk inschakelen. Controleer dat het elektrische gereedschap uitgeschakeld is voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanneer u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanneer u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.
d) Verwijder instelgereedschappen of schroefsleutels voordat u het elektrische gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.
e) Voorkom een onevenwichtige lichaamshouding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het elektrische gereedschap in onverwachte situaties beter onder controle houden.
f) Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden kunnen door bewegende delen worden meegenomen.
g) Wanneer stofafzuigings- of stofopvang-
voorzieningen kunnen worden gemon-
teerd, dient u zich ervan te verzekeren
dat deze zijn aangesloten en juist wor-
den gebruikt. Het gebruik van een stofaf-
zuiging beperkt het gevaar door stof.
4) Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen
a) Overbelast het gereedschap niet. Gebruik voor uw werkzaamheden het daarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik.
b) Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.
c) Trek de stekker uit het stopcontact of neem de accu uit het elektrische gereedschap voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap.
d) Bewaar niet-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanneer deze door onervaren personen worden gebruikt.
e) Verzorg het elektrische gereedschap zorgvuldig. Controleer of bewegende de- len van het gereedschap correct functioneren en niet vastklemmen en of onder- delen zodanig gebroken of beschadigd zijn dat de werking van het elektrische gereedschap nadelig wordt beïnvloed. Laat deze beschadigde onderdelen voor het gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhou- den elektrische gereedschappen.
f) Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden.
Nederlands | 61
g) Gebruik elektrisch gereedschap, toebehoren, inzetgereedschappen en dergelijke volgens deze aanwijzingen. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden.
5) Gebruik en onderhoud van accugereedschappen
a) Laad accu's alleen op in oplaadapparaten die door de fabrikant worden geadviseerd. Voor een oplaadapparaat dat voor een bepaald type accu geschikt is, bestaat brandgevaar wanneer het met andere accu's wordt gebruikt.
b) Gebruik alleen de daarvoor bedoelde accu's in de elektrische gereedschappen. Het gebruik van andere accu's kan tot verwondingen en brandgevaar leiden.
c) Voorkom aanraking van de niet-gebruikte accu met paperclips, munten, sleutels, spijkers, schroeven en andere kleine metalen voorwerpen die overbrugging van de contacten kunnen veroorzaken. Kortsluiting tussen de accucontacten kan brandwonden of brand tot gevolg hebben.
d) Bij verkeerd gebruik kan vloeistof uit de accu lekken. Voorkom contact daarmee. Spoel bij onvoorzien contact met water af. Wanneer de vloeistof in de ogen komt, dient u bovendien een arts te raadplegen. Gelekte accuvloeistof kan tot huidirritaties en verbrandingen leiden.
6) Service
a) Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vak-kundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft.
Veiligheidsvoorschriften voor boormachines en schroevendraaiers
Houd het gereedschap aan de geïsoleerde greepvlakken vast als u werkzaamheden uitvoert waarbij het inzetgereedschap of de schroef verborgen stroomleidingen kan raken. Contact met een onder spanning staande leiding kan ook metalen delen van het gereedschap onder spanning zetten en tot een elektrische schok leiden.
- Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raadpleeg het plaatselijke energie- of waterleidingbedrijf. Contact met elektrische leidingen kan tot brand of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleiding veroorzaakt materiële schade.
▶ Schakel het elektrische gereedschap onmiddellijk uit als het inzetgereedschap blokkeert. Houd rekening met grote reactiemomenten die een terugslag veroorzaken.
Het inzetgereedschap blokkeert als:
- het elektrische gereedschap wordt overbelast of
- het in het te bewerken werkstuk kantelt.
Houd het elektrische gereedschap goed vast. Bij het vast- of losdraaien van schroeven kunnen gedurende korte tijd grote reactiemomenten optreden.
Zet het werkstuk vast. Een met spanvoorzieningen of een bankschroef vastgehouden werkstuk wordt beter vastgehouden dan u met uw hand kunt doen.
Wacht tot het elektrische gereedschap tot stilstand is gekomen voordat u het neerlegt. Het inzetgereedschap kan vasthaken en dit kan tot het verlies van de controle over het elektrische gereedschap leiden.
▶ Open de accu niet. Er bestaat gevaar voor kortsluiting.
Bescherm de accu tegen hitte, bijvoorbeeld ook tegen voortdurend zonlicht, vuur, water en vocht. Er bestaat explosiegevaar.
62 | Nederlands
- Gebruik alleen originele Bosch-accu's met de op het typeplaatje van het elektrische gereedschap aangegeven spanning. Bij gebruik van andere accu's, bijvoorbeeld imitaties, opgeknapte accu's of accu's van andere merken, bestaat gevaar voor persoonlijk letsel en materiële schade door exploderende accu's.
Functiebeschrijving
Lees alle veiligheidswaarschuwingen en alle voorschriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.
Vouw de uitvouwbare pagina met de afbeelding van het gereedschap open en laat deze pagina opengevouwen terwijl u de gebruiksaanwijzing leest.
Gebruik volgens bestemming
Het elektrische gereedschap is bestemd voor het in- en losdraaien van schroeven en voor het boren in hout, metaal, keramiek en kunststof.
Afgebeelde componenten
De componenten zijn genummerd zoals op de afbeelding van het elektrische gereedschap op de pagina met afbeeldingen.
1 Snelspanboorhouder
2 Instelring vooraf instelbaar draaimoment
3 Toerentalschakelaar
4 Bit*
5 Accu-ontgrendelingsknop
6 Accu*
7 Draairichtingschakelaar
8 Aan/uit-schakelaar
9 Handgreep (geïsoleerd greepvlak)
10 Universeelbithouder*
11 Borgschroef voor snelspanboorhouder
12 Inbussleutel**
* Niet elk afgebeeld en beschreven toebehoren wordt standaard meegeleverd. Het volledige toebehoren vindt u in ons toebehorenprogramma.
**In de handel verkrijgbaar (niet meegeleverd)
Informatie over geluid en trillingen
Meetwaarden voor geluid bepaald volgens EN 60745.
Het A-gewogen geluidsdrukniveau van het gereedschap is kenmerkend lager dan 70 dB(A). Onzekerheid K =3 dB.
Het geluidsniveau tijdens de werkzaamheden kan 80 dB(A) overschrijden.
Draag een gehoorbescherming.
Totale trillingswaarden (vectorsom van drie richtingen) bepaald volgens EN 60745: boren in metaal: trillingsemissiewaarde a_h < 2,5 m/s , onzekerheid K = 1 m/s^2 , indraaien en losdraaien van schroeven: trillingsemissiewaarde a_h < 2,5 m/s , onzekerheid K = 1 m/s^2 .
Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten met een volgens EN 60745 genormeerde meetmethode en kan worden gebruikt om elektrische gereedschappen met elkaar te vergelijken. Het is ook geschikt voor een voorlopige inschatting van de trillingsbelasting.
Het aangegeven trillingsniveau representeert de voornaamste toepassingen van het elektrische gereedschap. Als echter het elektrische gereedschap wordt gebruikt voor andere toepassingen, met afwijkende inzetgereedschappen of onvoldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verhogen. Voor een nauwkeurige schatting van de trillingsbelasting moet ook rekening worden gehouden met de tijd waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar niet werkelijk wordt gebruikt. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verminderen.
Leg aanvullende veiligheidsmaatregelen ter bescherming van de bediener tegen het effect van trillingen vast, zoals: Onderhoud van elektrische gereedschappen en inzetgereedschappen, warm houden van de handen, organisatie van het arbeidsproces.
Nederlands | 63
Technische gegevens
| Accuboorschroevendraaier GSR ... | 12 V 12 V 14,4 V 14,4 V 18 V | |||||
| Professional | ||||||
| Zaaknummer | 3 601 J95 ... | 500 | 501 | 400 | 401 | 300 |
| Nominale spanning | V= 12 12 14,4 14,4 18 | |||||
| Onbelast toerental | ||||||
| - S t a n d 1 | min^-1 | 0-400 | 0-400 | 0-400 | 0-400 | 0-450 |
| - S t a n d 2 | min^-1 | 0-1400 | 0-1400 | 0-1400 | 0-1400 | 0-1450 |
| Max. draaimoment harde/flexi-bele schroefverbinding volgensISO 5393 | Nm 34/20 36/20 38/22 42/22 | 44/28 | ||||
| Max. schroef-∅ | mm | 7 | 7 | 8 | 8 | 9 |
| Max. boor-∅ | ||||||
| - Staal | mm | 10 | 13 | 10 | 13 | 11 |
| - H o u t | mm | 25 | 28 | 32 | 35 | 32 |
| Boorhouderspanbereik | mm | 1,5-10 | 1,5-13 | 1,5-10 | 1,5-13 | 1,5-10 |
| Schroefdraad uitgaande as | 12" | 12" | 12" | 12" | 12" | |
| Gewicht volgens | ||||||
| EPTA-Procedure 01/2003 | kg | 1,8 | 1,9 | 1,9 | 2,0 | 2,1 |
Technische gegevens bepaald met 2,0 Ah NiCd-occupacks.
Let op het zaaknummer op het typeplaatje van het elektrische gereedschap. De handelsbenamingen van sommige elektrische gereedschappen kunnen afwijken.
Conformiteitsverklaring CE
Wij verklaren als alleen verantwoordelijke dat het onder „Technische gegevens” beschreven product voldoet aan de volgende normen en normatieve documenten: EN 60745 volgens de bepalingen van de richtlijnen 2004/108/EG en 2006/42/EG.
Technisch dossier bij: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen
Een nieuwe of lang niet gebruikte accu levert pas na ca. vijf oplaad- en ontladcycli zijn volledige capaciteit.
Als u de accu 6 wilt verwijderen, drukt u op de ontgrendelingsknoppen 5 en trekt u de accu naar beneden uit het elektrische gereedschap. Forceer daarbij niet.
De accu is voorzien van een thermische beveiliging (NTC) die opladen alleen in het temperatuurbereik tussen 0 °C en 45 °C toelaat. Daardoor wordt een lange levensduur van de accu bereikt.
Een duidelijk kortere gebruiksduur na het opla- den duidt erop dat de accu versleten is en moet worden vervangen.
Neem de voorschriften ten aanzien van de afvalverwijdering in acht.
Bosch Power Tools 2 609 140 815 | (14.10.10)
64 | Nederlands
Inzetgereedschap wisselen (zie afbeelding A)
Zet de draairichtingomschakelaar in de middelste stand voor werkzaamheden aan het elektrische gereedschap (zoals het uitvoeren van onderhoud en het wisselen van inzetgereedschap) en voordat u het gereedschap vervoert of opbergt. Bij per ongeluk bedienen van de aan/uit-schakelaar bestaat verwondingsgevaar.
Als de aan/uit-schakelaar 8 niet is ingedrukt, wordt de uitgaande as geblokkeerd. Hierdoor kan het inzetgereedschap in de boorhouder snel, gemakkelijk en eenvoudig worden vervangen.
Open de snelspanboorhouder 1 door deze in draairichting ① te draaien tot het gereedschap kan worden ingezet. Zet het gereedschap in.
Draai de huls van de snelspanboorhouder 1 in draairichting 2 met uw hand stevig vast tot er geen klikgeluid meer hoorbaar is. De boorhouder wordt daardoor automatisch vergrendeld.
De vergrendeling wordt weer opgeheven als u voor het verwijderen van het toebehoren de huls in de tegengestelde richting draait.
Boorhouder wisselen
Zet de draairichtingomschakelaar in de middelste stand voor werkzaamheden aan het elektrische gereedschap (zoals het uitvoeren van onderhoud en het wisselen van inzetgereedschap) en voordat u het gereedschap vervoert of opbergt. Bij per ongeluk bedienen van de aan/uit-schakelaar bestaat verwondingsgevaar.
Borgschroef verwijderen (zie afbeelding B)
De snelspanboorhouder 1 is met een borgschroef 11 beschermd tegen onbedoeld losdraaien van de uitgaande as. Open de snelspanboorhouder 1 volledig en draai de borgschroef 11 in draairichting ① naar buiten. Let erop dat de borgschroef een linkse schroefdraad heeft.
Boorhouder demonteren (zie afbeelding C)
Span een inbussleutel 12 met de korte schacht naar voren in de snelspanboorhouder 1.
Leg het elektrische gereedschap op een stabiele ondergrond, bijvoorbeeld een werkbank. Houd het elektrische gereedschap vast en draai de snelspanboorhouder 1 los door de inbussleutel 12 in draairichting 0 te draaien. Een vastzitten-de snelspanboorhouder wordt losgemaakt door een lichte slag op de lange schacht van de inbussleutel 12. Verwijder de inbussleutel uit de snelspanboorhouder en schroef de snelspanboorhouder volledig los.
Boorhouder monteren (zie afbeelding D)
De montage van de snelspanboorhouder vindt plaats in omgekeerde volgorde.
De boorhouder moet worden vastge-draaid met een aandraaimoment van ca. 20-25 Nm.
Draai de borgschroef 11 tegen de richting van de wijzers van de klok in de geopende snelspanboorhouder. Gebruik altijd een nieuwe borgschroef, omdat op de schroefdraad een borgpasta is aangebracht die bij herhaald gebruik haar werking verliest.
Afzuiging van stof en spanen
Stof van materialen zoals loodhoudende verf, enkele houtsoorten, mineralen en metaal kunnen schadelijk voor de gezondheid zijn. Aanraking of inademing van stof kan leiden tot allergische reacties en/of ziekten van de ademwegen van de gebruiker of personen die zich in de omgeving bevinden. Bepaalde soorten stof, bijvoorbeeld van eiken- en beukenhout, gelden als kankerverwekkend, in het bijzonder in combinatie met toevoegingsstoffen voor houtbehandeling (chromaat en houtbeschermingsmiddelen). Asbesthoudend materiaal mag alleen door bepaalde vakmensen worden bewerkt.
- Zorg voor een goede ventilatie van de werkplek.
- Er wordt geadviseerd om een ademmasker met filterklasse P2 te dragen.
Neem de in uw land geldende voorschriften voor de te bewerken materialen in acht.
▶ Voorkom ophoping van stof op de werkplek. Stof kan gemakkelijk ontbranden.
Nederlands | 65
Gebruik
Ingebruikneming
Accu plaatsen
- Gebruik alleen originele Bosch O-Pack-accu's met de op het typeplaatje van het elektrische gereedschap aangegeven spanning. Het gebruik van andere accu's kan tot verwondingen en brandgevaar leiden.
Plaats de draairichtingschakelaar 7 in het midden om onbedoeld inschakelen te voorkomen. Plaats de opgeladen accu 6 in de greep tot deze merkbaar vastklikt en vlak tegen de greep ligt.
Draairichting instellen (zie afbeelding E)
Met de draairichtingomschakelaar 7 kunt u de draairichting van het elektrische gereedschap veranderen. Als de aan/uit-schakelaar 8 is ingedrukt, is dit echter niet mogelijk.
Rechtsdraaien: Als u wilt boren of schroeven wilt indraaien, drukt u de draairichtingschakelaar 7 naar links tot aan de aanslag door.
Linksdraaien: Als u schroeven wilt uit- of losdraaien, duwt u de draairichtingschakelaar 7 naar rechts tot aan de aanslag door.
Draaimoment vooraf instellen
Met de instelring vooraf instelbaar draaimoment 2 kunt u het benodigde draaimoment in 20 stappen vooraf instellen. Wanneer de instelling juist is, wordt het inzetgereedschap gestopt zodra de schroef aansluitend in het materiaal is gedraaid resp. het ingestelde draaimoment is bereikt. In positie „Is de klikkoppeling ge- deactiveerd, bijvoorbeeld voor boorwerkzaamheden.
Kies bij het uitdraaien van schroeven eventueel een hogere instelling of stel in op het symbool „dil
▶ Bedien de toerentalschakelaar 3 alleen als het elektrische gereedschap stilstaat.
Met de toerentalschakelaar 3 kunt u twee toerentalbereiken vooraf instellen.
Stand I:
Laag toerentalbereik. Voor het in- en uitdraaien van schroeven of voor werkzaamheden met een grote boordiameter.
Stand II:
Hoog toerentalbereik. Voor werkzaamheden met een kleine boordiameter.
Als de toerentalschakelaar 3 niet tegen de aan- slag kan worden geduwd, draait u de boorhou- der met de boor iets.
In- en uitschakelen
Als u het elektrische gereedschap wilt inschakelen drukt u op de aan/uit-schakelaar 8 en houdt u deze ingedrukt.
Als u het elektrische gereedschap wilt uitschakelen laat u de aan/uit-schakelaar 8 los.
Toerental instellen
U kunt het toerental van het ingeschakelde elektrische gereedschap traploos regelen naarmate u de aan/uit-schakelaar 8 indrukt.
Lichte druk op de aan/uit-schakelaar 8 heeft een lager toerental tot gevolg. Met toenemende druk wordt het toerental hoger.
Volautomatische blokkering van de uitgaande as (Auto-Lock)
Als de aan/uit-schakelaar 8 niet is ingedrukt, wordt de uitgaande as en daarmee de gereedschapopname geblokkeerd.
Hierdoor kunnen schroeven ook als de accu leeg is worden ingedraaid en kan het elektrische gereedschap ook als schroevendraaier worden gebruikt.
Snelstop
Bij het loslaten van de aan/uit-schakelaar 8 wordt de boorhouder afgeremd. Daardoor wordt uitlopen van het inzetgereedschap voorkomen.
Laat bij het indraaien van schroeven de aan/uit-schakelaar 8 pas los als de schroef tot aan de onderkant van de schroefkop in het werkstuk gedraaid is. De schroefkop dringt dan niet in het werkstuk.
66 | Nederlands
Tips voor de werkzaamheden
- Plaats het elektrische gereedschap alleen uitgeschakeld op de schroef. Draaiende inzetgereedschappen kunnen uitglijden.
Laat na langdurige werkzaamheden met een laag toerental het elektrische gereedschap afkoelen door het ca. 3 minuten met maximumtoerental onbelast te laten lopen.
Gebruik bij boorwerkzaamheden in metaal alleen onbeschadigde en scherpe HSS-boren (HSS = hogecapaciteit-snelstaal). De vereiste kwaliteit wordt gewaarborgd door het Bosch-toebehorenprogramma.
Voor het indraaien van grote, lange schroeven in harde materialen dient u met de kerndiameter van de schroefdraad ongeveer ^2/_3 van de schroeflengte voor te boren.
Onderhoud en service
Onderhoud en reiniging
Zet de draairichtingomschakelaar in de middelste stand voor werkzaamheden aan het elektrische gereedschap (zoals het uitvoeren van onderhoud en het wisselen van inzetgereedschap) en voordat u het gereedschap vervoert of opbergt. Bij per ongeluk bedienen van de aan/uit-schakelaar bestaat verwondingsgevaar.
Houd het elektrische gereedschap en de ventilatieopeningen altijd schoon om goed en veilig te werken.
Mocht het elektrische gereedschap ondanks zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie te worden uitgevoerd door een erkende klantenservice voor Bosch elektrische gereedschappen.
Vermeld bij vragen en bestellingen van vervangingsonderdelen altijd het uit tien cijfers bestaande zaaknummer volgens het typeplaatje van het elektrische gereedschap.
Klantenservice en advies
Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderdelen. Explosietekeningen en informatie over vervangingsonderdelen vindt u ook op:
www.bosch-pt.com
De medewerkers van onze klantenservice adviseren u graag bij vragen over de aankoop, het gebruik en de instelling van producten en toebehoren.
Nederland
Tel.: +31 (076) 579 54 54
Fax: +31 (076) 579 54 94
E-mail: gereedschappen@nl.bosch.com
België en Luxemburg
Tel.: +32 (070) 22 55 65
Fax: +32 (070) 22 55 75
E-mail: outillage.gereedschap@be.bosch.com
Afvalverwijdering
Elektrische gereedschappen, toebehoren en verpakkingen moeten op een voor het milieu verantwoorde wijze worden hergebruikt.
Gooi elektrische gereedschappen, accu's en batterijen niet bij het huisvuil.
Alleen voor landen van de EU:
Volgens de Europese richtlijn 2002/96/EG moeten niet meer bruikbare elektrische gereedschappen en volgens de Europese richtlijn 2006/66/EG moeten defecte of lege accu's en batterijen
apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt.
Nederlands | 67
Accu's en batterijen:
Ni-Cd: Nikkelcadmium
Let op: deze accu's bevatten cadmium, een zeer giftig zwaar metaal.
Ni-MH: Nikkelmetaalhydride
Wijzigingen voorbehouden.
68 | Dansk
